东莞市污水管网工程基坑支护方案一、背景和工程概述1.1 背景东莞市是广东省的一个重要的城市，众多企业在这里开展业务并为之做出了巨大的贡献，但是随着城市人口的增加和工业的发展，环境污染问题日益凸显。
为了提高环保意识，东莞市政府决定对污水处理设施进行升级改造。
1.2 工程概述本次工程是对东莞市污水管网进行升级改造，主要改造内容包括建设新的管道和泵站以及对老旧管道进行维护和维修。
在实际施工中，基坑支护是一个重要的环节，对于改造工作的成功完成至关重要，因此我们需要制定一套科学合理的基坑支护方案，并在实施过程中加强安全管理，确保工程质量和安全。
二、工程难点分析2.1 复杂的地质条件东莞市的地质条件比较复杂，地下水位深浅不一，土层性质也不同，这给基坑支护带来很大的困难。
2.2 工程施工难度大作为一个城市的基础设施，改造污水管网需要对原有的管道进行开挖和破坏，而且管道位置比较复杂，这就给施工带来很大的难度。
2.3 安全风险高作为一个城市的基础设施，改造污水管网需要对原有的管道进行开挖和破坏，而且管道位置比较复杂，这会增加安全风险。
三、基坑支护方案3.1 土方开挖在进行土方开挖时，我们需要根据实际地质条件进行选择。
如果地下水位比较浅，应采用明挖法，如果地下水位比较深，应采用暗挖法。
3.2 基坑支护在进行基坑支护时，我们采用的是桩墙支护法。
桩墙支护法是指通过对桩墙进行设置，形成一个封闭的空间，在其中进行施工，从而达到保护周边环境的效果。
3.3 安全管理我们还需要在施工过程中加强安全管理，包括制定科学合理的安全计划和施工方案、检查施工安全意识、加强现场安全管理等。
只有这样才能确保施工过程中的安全和质量。
四、施工技术4.1 钢筋混凝土的搅拌和浇筑在土方开挖中，我们需要用到钢筋混凝土的搅拌和浇筑技术。
这种技术可以保证土方的牢固性和水密性，从而避免管道泄漏问题。
4.2 爆破技术在基坑支护中，我们需要采用爆破技术，用来打开土层，让施工人员进入到基坑内部进行施工。
工程资料员实习周记（12篇）篇1：工程资料员实习周记实习时间：11月15日至11月21日实习内容：熟悉现场环境，了解工程概况、资料的分类实习收获：来到工地已经一周了，虽然每天很忙很累，但收获也很多。
第一次到现场很好奇，什么都想知道可又不知从何问起，无论我们问什么，老师都很耐心的告诉我们。
这一周的时间，已经慢慢的适应了工地的环境，渐渐的融入了工作中，这次实习是我们学习理论知识以来的第一次接触现场事物，将理论知识与实际相结合，突破了书本的限制，其意义重大。
由于我刚到工地，对周围的环境不熟悉。
老师带我去现场看了看，了解了周边环境，工程进度，工程概况，因为资料员必须了解工程进度，了解施工现场的情况，才能做到信息真实，跟上工程进度。
去现场的路上，老师先给我介绍了公司，对公司有了初步的了解。
然后，他告诉了我这些信息。
我意识到原来的信息分为技术信息和安全信息。
有十一箱技术数据和十三箱安全数据。
实习时间：11月22日至11月28日实习内容：学习技术资料的具体划分，了解技术资料的具体内容实习收获：由于工程主体已经完工了，所以需要弄的资料也不是很多了，老师把以前的一个比较全的工程上的资料给我拿过来让我看一看，不懂的地方就问问她。
刚开始看时感觉很简单，就是照着资料软件改一改工程名称就可以了，可等过了两天老师提问时，我却几乎什么都不知道，唉，想和做确实有一定的距离啊。
技术资料第一卷主要是工程概况表、管理人员名单和施工组织设计;第二卷是技术交底和图纸会审记录表以及设计变更通知单;第三卷主要是楼层平面放线记录表和楼层标高超测记录;第四卷是一些材料的进出场合格证;第五卷是材料的试检验报告记录;第六卷是混凝土的浇灌申请表、施工记录，拆模申请单，钢筋的'隐蔽验收记录;第七卷是基础部分的资料;第八卷是主体部分的资料;第十卷是屋面部分的资料;第十一卷是装饰装修部分的资料;最后一卷是第二十五卷，主要是竣工验收资料。
这是这一个星期以来对技术资料一个大概的记忆，对里面一些具体的内容还不是很了解，不过，我相信自己以定能克服这些困难，把这几本资料弄透彻、搞明白了。

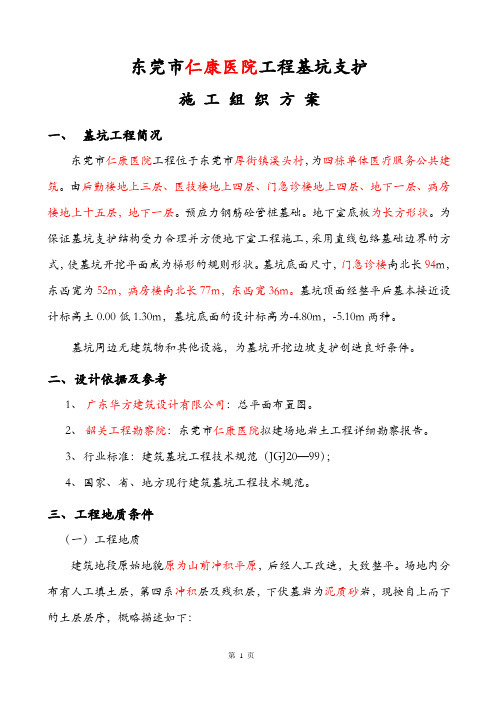

东莞市仁康医院工程基坑支护施工组织方案一、基坑工程简况东莞市仁康医院工程位于东莞市厚街镇溪头村，为四栋单体医疗服务公共建筑。
由后勤楼地上三层、医技楼地上四层、门急诊楼地上四层、地下一层、病房楼地上十五层，地下一层。
预应力钢筋砼管桩基础。
地下室底板为长方形状。
为保证基坑支护结构受力合理并方便地下室工程施工，采用直线包络基础边界的方式，使基坑开挖平面成为梯形的规则形状。
基坑底面尺寸，门急诊楼南北长94m，东西宽为52m，病房楼南北长77m，东西宽36m。
基坑顶面经整平后基本接近设计标高土0.00低1.30m，基坑底面的设计标高为-4.80m，-5.10m两种。
基坑周边无建筑物和其他设施，为基坑开挖边坡支护创造良好条件。
二、设计依据及参考1、广东华方建筑设计有限公司：总平面布臵图。
2、韶关工程勘察院：东莞市仁康医院拟建场地岩土工程详细勘察报告。
3、行业标准：建筑基坑工程技术规范（JGJ20—99）；4、国家、省、地方现行建筑基坑工程技术规范。
三、工程地质条件（一）工程地质建筑地段原始地貌原为山前冲积平原，后经人工改造，大致整平。
场地内分布有人工填土层，第四系冲积层及残积层，下伏基岩为泥质砂岩，现按自上而下的土层层序，概略描述如下：1、人工填土（Q ml，层序①）灰褐色、褐红色，主要由粘性土组成，为坡积土回填而成，结构松散，层厚不等。
2、第四系冲积层，粉质粘土（Q1，层序②）褐黄色为主，不均匀，混石英质中粗砂及园砾，湿—稍湿，一般为可塑状。
场地内分布较普遍，层厚1.5～5.4m.。
天然含水量W=28.1%，天然密度ρ=19.4KN/m3,孔隙比е=0.758，压缩模量E=5.2MPA，内摩擦角φ7.9。
，粘聚力C=42.5KPAs标准贯入试验，平均击数N=11.5击。
3、第四系残积粉质粘土（Qｅｌ，层序③）褐黄，褐红色，局部灰色，由混合岩风化残积而成，原岩结构可辨残留较多的绢云母碎屑，局部偶夹脉状石英或强风化岩碎块，湿一稍湿，局部呈坚硬状。
第1篇一、工程概况塘厦深坑支护施工工程位于我国某工业园区，工程内容包括深坑挖掘、支护结构设计、施工及验收等。
该深坑挖掘深度约为20米，土质为粘性土，挖掘过程中需进行支护以确保施工安全。
二、施工方案1. 挖掘方案（1）采用分层挖掘法，将深坑分为多个层次，逐层挖掘。
（2）挖掘过程中，需根据土质情况调整挖掘速度，确保挖掘稳定。
2. 支护结构设计（1）根据土质情况、挖掘深度及施工要求，采用拉森钢板桩进行支护。
（2）拉森钢板桩采用单排布置，间距为1.0米，长度为20米。
（3）钢板桩底部采用预制混凝土桩基，桩径为600mm，桩长为6米。
3. 施工步骤（1）首先进行钢板桩施工，将钢板桩插入土体，确保钢板桩垂直。
（2）在钢板桩顶部焊接横撑，形成整体支护结构。
（3）在深坑两侧设置排水沟，确保挖掘过程中地下水排出。
（4）进行深坑挖掘，根据土质情况调整挖掘速度。
（5）在挖掘过程中，对支护结构进行监测，确保支护稳定。
4. 施工质量控制（1）严格控制挖掘质量，确保挖掘深度、宽度及坡度符合设计要求。
（2）对钢板桩进行检测，确保其质量符合要求。
（3）对排水沟进行检测，确保排水畅通。
（4）对支护结构进行监测，确保其稳定。
三、施工进度1. 施工前期准备：1个月（1）编制施工组织设计、施工方案、安全文明施工措施等。
（2）进行现场勘察、测量、设计等工作。
2. 钢板桩施工：1个月（1）进行钢板桩加工、运输、堆放等工作。
（2）进行钢板桩施工，确保钢板桩垂直、稳定。
3. 深坑挖掘：2个月（1）进行深坑挖掘，根据土质情况调整挖掘速度。
（2）进行排水沟施工，确保排水畅通。
4. 支护结构验收：1个月（1）对支护结构进行验收，确保其质量符合要求。
（2）编制施工总结报告。
四、施工保障措施1. 严格执行施工规范和操作规程，确保施工质量。
2. 加强施工现场管理，确保施工安全。
3. 加强施工人员培训，提高施工技能。
4. 加强与相关部门的沟通与协调，确保工程顺利进行。
第1篇一、工程概况东莞基坑支护工程位于东莞市某商业综合体项目，该工程总建筑面积约10万平方米，基坑开挖深度约为5.5米。
为确保基坑开挖过程中的安全，防止土体失稳和坍塌，本项目采用了一系列的基坑支护措施。
以下为东莞基坑支护工程施工的详细说明。
二、工程地质条件1. 地层分布：根据地质勘察报告，本工程场地地层自上而下依次为：（1）素填土：厚度约1.0米，主要由粉土、砂土等组成，松散。
（2）粉质黏土：厚度约3.0米，颜色为灰黄色，软塑状，含少量有机质。
（3）粉土：厚度约1.5米，颜色为黄褐色，软塑状，含少量有机质。
2. 地下水：本工程场地地下水为潜水，水位埋深约为1.0米，地下水位变化幅度较小。
三、基坑支护设计1. 支护形式：根据工程地质条件和周边环境，本工程采用排桩加内支撑的支护形式。
2. 桩基设计：（1）桩径：采用Φ800mm预应力管桩。
（2）桩长：根据地质勘察报告，桩长设计为15.0米。
（3）桩距：根据地质勘察报告，桩距设计为1.5米。
（4）桩基布置：采用正方形布置，桩基中心距为1.5米。
3. 内支撑设计：（1）支撑形式：采用型钢支撑，截面尺寸为H200×200mm。
（2）支撑间距：根据地质勘察报告，支撑间距设计为3.0米。
（3）支撑布置：采用正方形布置，支撑中心距为3.0米。
四、施工准备1. 施工人员：组织具有相关资质的施工队伍，并对施工人员进行技术培训和安全教育。
2. 施工材料：根据设计要求，准备预应力管桩、型钢支撑、锚杆、钢筋、混凝土等材料。
3. 施工设备：准备挖掘机、装载机、混凝土搅拌站、泵车、钻机、吊车等设备。
4. 施工方案：编制详细的施工方案，明确施工顺序、施工工艺、质量控制、安全措施等。
五、施工过程1. 桩基施工：（1）桩位放样：根据设计图纸，准确放样桩位。
（2）钻孔：采用旋挖钻机进行钻孔，钻孔深度达到设计要求。
（3）清孔：采用高压水枪进行清孔，确保孔底干净。
（4）钢筋笼制作：根据设计要求，制作钢筋笼。
基坑支护资料员岗位要求一、基本素质方面。
1. 细心如发。
这岗位就像在鸡蛋里挑骨头，一点点小错都可能酿成大麻烦。
你得有那种看文件跟寻宝似的精神，每个数字、每个字都不能放过。
比如说那些测量数据，多一个0少一个0，那基坑支护的设计可就全乱套了，就像搭积木，一块放错了，整个建筑可能就倒了。
2. 耐心满满。
资料这东西，又多又杂。
有时候为了找一份早期的勘察报告，可能要在一堆文件里翻个底朝天。
要是没耐心，估计翻两下就想把文件全扔了。
而且很多资料需要反复核对、整理，就像整理一团乱麻，得有足够的耐心慢慢捋顺。
3. 责任心爆棚。
你手里的资料那可都是基坑支护工程的命根子。
要是因为你不小心把资料弄丢或者弄乱了，那工程进度可能就会被耽误，这就好比一场接力赛，你把接力棒弄丢了，整个队伍都得歇菜。
所以得把这些资料当成自己的宝贝一样保护好，整理好。
二、知识技能方面。
1. 文件管理技能。
要像个超级收纳师一样，能把各种资料分得清清楚楚。
从项目的最初勘察报告，到设计图纸，再到施工过程中的各类监测记录，都得有自己的“小窝”。
知道怎么给文件分类，是按照日期、工程阶段还是其他标准，这是最基本的。
而且得能快速从一堆文件里找到别人需要的那一份，就像你能在图书馆的浩瀚书海中一下子找到你想看的那本书一样厉害。
2. 熟悉工程术语。
得知道什么是土钉墙、排桩、地下连续墙这些基本的基坑支护形式，不然那些资料在你眼里就跟天书似的。
你要是连工程里的专业词汇都搞不懂，那整理资料的时候很可能把关键内容弄错。
比如说把关于土钉墙的加固数据放到排桩的资料里，那就完全乱套了。
就像把足球运动员的数据放到篮球队员的档案里一样滑稽。
3. 办公软件达人。
对于Word、Excel这些办公软件得玩得转。
在Word里得能把那些工程报告排版得整整齐齐，就像给姑娘梳头发一样，一丝不乱。
Excel呢，得用它来管理那些数据，像做工程进度表、材料用量表之类的，要能快速准确地计算和统计。
要是连Excel里的简单函数都不会用，那计算那些支护材料的用量可就麻烦了，可能会算得一塌糊涂，就像一个不会算数的小商贩，自己都不知道是赚了还是赔了。
建筑资料员考试基础知识(习题卷6)第1部分：单项选择题，共55题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]下列关于基坑支护的表述中，有误的是（）。
A)钢板桩支护具有施工速度快，可重复使用的特点B)工程开挖土方时，地下连续墙可用作支护结构，既挡土又挡水，地下连续墙还可同时用作建筑物的承重结构C)深层搅拌水泥土桩墙，采用水泥作为固化剂D)常用的钢板桩施工机械有自由落锤、气动锤、柴油锤、振动锤，使用较多的是柴油锤答案:D解析:钢板桩支护具有施工速度快，可重复使用的特点。
常用的钢板桩施工机械有自由落锤、气动锤、柴油锤、振动锤，使用较多的是振动锤。
深层搅拌水泥土桩墙，采用水泥作为固化剂。
工程开挖土方时，地下连续墙可用作支护结构，既挡土又挡水，地下连续墙还可同时用作建筑物的承重结构。
2.[单选题]能反映屋面排水情况的平面图是（）A)顶层平面图B)管道平面图C)屋顶平面图D)系统图答案:C解析:屋顶平面图上需注明女儿墙、檐沟、屋面坡度、分水线、落水口、变形缝、水箱间、上人孔等，所以能清晰反映屋面排水情况。
3.[单选题]下列不属于办理公文的是（）。
A)立卷归档B)批转公文C)收文执行D)撰拟新的公文答复答案:A解析:办理公文。
对于收文予以执行、办理或撰拟新的公文作出答复，批转或转发的处理。
4.[单选题]下列关于烧结砖的分类、主要技术要求及应用的相关说法中，正确的是（）。
A)强度、抗风化性能和放射性物质合格的烧结普通砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂等指标，分为优等品、一等品、合格品三个等级B)强度和抗风化性能合格的烧结空心砖，根据尺寸偏差、外观质量、孔型及孔洞排列、泛霜、石灰爆裂分为优等品、一等品二个等级C)烧结多孔砖主要用作非承重墙，如多层建筑内隔墙或框架结构的填充墙D)烧结空心砖在对安全性要求低的建筑中，可以用于承重墙体答案:A解析:强度、密度、抗风化性能和放射性物质合格的砖和砌块，根据尺寸偏差、外观质量、孔洞排列及其物理性能（结构、泛霜、石灰爆裂、吸水率）分为优等品、一等品和合格品三个质量等级。
基坑支护知识点总结1.基坑支护的分类根据基坑的规模和施工的要求，基坑支护可以分为不同的类型。
按照支护结构的材料分，可以分为土方支护和混凝土支护；按照支护结构的形式分，可以分为围护墙支护、护坡支护和盖板支护等；按照支护方法的不同，可以分为挖土支护和挡土支护。
2.基坑支护的原则（1）安全原则。
在进行基坑支护工程时，要首先确保工程的安全，采取合理可靠的支护方案，保障人员和设备的安全。
（2）经济原则。
在进行基坑支护工程时，要尽量减少造价，节约人力和材料，提高经济效益。
（3）合理性原则。
在进行基坑支护工程时，要根据工程的实际需要，结合地质条件、建筑要求和施工技术等因素，选择合理的支护方案。
3.地质勘察地质勘察是进行基坑支护工程前的第一步，它是基坑支护设计和施工的重要基础。
地质勘察的内容包括地质构造、岩土性质、地下水情况、地下管线等。
通过地质勘察可以了解基坑区域的地质条件，为后续的支护设计提供依据。
4.基坑支护设计基坑支护设计是基坑工程的关键环节，它直接关系到基坑支护的安全和可靠性。
基坑支护设计应充分考虑地质条件、建筑要求、施工工艺等因素，合理选择支护结构和材料，设计支护方案，确保基坑支护工程的安全和经济均衡。
基坑支护设计应遵循以下原则：（1）结构合理。
支护结构应考虑基坑周围土体的稳定性和变形规律，合理选择支护结构和材料。
（2）材料可靠。
在进行基坑支护设计时，应选择可靠的支护材料，确保支护结构的稳定性和耐久性。
（3）施工便利。
在进行基坑支护设计时，应考虑施工方便性，选择适合施工工艺的支护方案。
（4）经济合理。
在进行基坑支护设计时，应充分考虑工程造价，选择经济合理的支护方案。
5.支护结构支护结构是基坑支护工程中的重要组成部分，它直接影响到基坑的稳定性和安全性。
根据基坑支护的要求和地质条件，支护结构可以采用钢支撑、混凝土支撑、桩墙支撑、悬臂墙支撑等不同形式。
支护结构的选择应根据实际情况进行综合考虑，确保支护结构的稳定性和可靠性。
基坑支护资料
1、基坑支护开工报审表；
2、质量管理体系认证书
3、职业健康安全管理体系认证书
4、环境管理体系认证书
5、安全技术交底
6、护坡桩施工方案
7、基坑支护监测方案
8、材料原材、设备、钢管、钢板网、水泥报审
9、砂子、碎石、钢筋接头检测报告
10、基坑边线放线放线检验批
11、基坑支护位移观测记录
12、护坡砼开盘鉴定、申请表
13、桩头施工检验批
地基处理资料
1、施工技术交底
2、安全专项施工方案
3、基桩检测报告（静荷载试验）
4、基槽砂石级配试验、石子试验、击土检验报告
5、混凝土试块报告及汇总表
6、CFG桩施工检验批
7、分项验收表
8、隐蔽验收
9、桩位平面布置图
10、基槽验收。
基坑支护资料员必读目录一、前言 (3)一、基坑支护资料处理图 (3)二、基坑支护概术、东莞主管部门有关规定和验收规范 (4)（一）基坑支护概术 (4)1、基坑支护定义 (4)2、常见的基坑支护形式 (4)（二）东莞主管部门有关规定 (4)1、关于印发《东莞市建设局建筑深基坑工程管理规定》的通知 (4)2、关于加强我市建设工程变形监测工作管理的通知(东建质安〔2011〕161号) (5)（三）验收规范 (7)四、基坑支护资料编制目录 (7)（一）广东省房屋建筑工程竣工验收技术资料统一用表(2016版)目录 (7)（二）东莞质监站日常检查、市大检查和分部验收资料目录 (7)1、东莞质监站日常检查资料目录 (7)2、东莞市大检查资料目录 (9)3、基坑支护子分部验收资料目录 (9)（三）东莞市城建档案馆建筑工程资料归档目录 (11)五、基坑支护材料送检和现场检测 (11)（一）材料送检规定、检测单位、送检流程和不合格处理 (11)1、材料送检规定 (11)2、检测单位 (13)3、送检流程和不合格处理 (13)（二）混凝土抗压强度试件植入芯片处理 (13)1、文件规定 (13)2、混凝土抗压强度试件植入芯片系统 (14)（三）基坑支护现场检测规定和申报要求 (14)1、基坑支护现场检测规定 (14)2、申报要求 (22)六、基坑支护资料实例编制 (25)（一）工程概况和平面图 (25)1、工程概况 (25)2、平面图 (26)（二）资料编制内容 (27)1、资料编制目录 (27)2、材料送检和现场检测计划 (30)3、分项工程和检验批划分 (30)4、部分资料表格填写 (30)一、前言近年来，为了保证基坑质量和安全，国家和地方主管部门对基坑支护工程管理越来越严格。
质监站和安监站对基坑支护工程检查时，必须检查基坑支护工程资料。
基坑支护工程作为子部分部工程验收才能下一道（地下室）工程施工，同时基坑支护工程资料必须归档移交地方档案馆。
因此做好基坑支护工程资料是非常必要。
下面介绍东莞市基坑支护工程有关规定、质量资料编制目录、有关要求和实例说明，以方便在东莞做基坑支护工程的资料员更快更好编制资料，同时其它地方资料员也可以参考。
由于本人水平有限，如果有什么不妥的地方，望各位资料员批评指正。
二、基坑支护概术、东莞主管部门有关规定和验收规范（一）基坑支护概术1、基坑支护定义基坑支护：为保护地下主体结构施工和基坑周边环境的安全，对基坑采用的临时性支挡、加固、保护与地下水控制的措施。
2、常见的基坑支护形式（1）排桩支护，桩撑、桩锚、排桩悬臂；（2）地下连续墙支护，地连墙+支撑；（3）水泥挡土墙；（4）土钉墙（喷锚支护）；（5）逆作拱墙；（6）原状土放坡；（7）桩、墙加支撑系统（8）简单水平支撑；（9）钢筋混凝土排桩；（10）上述两种或者两种以上方式的合理组合等。
（二）东莞主管部门有关规定1、关于印发《东莞市建设局建筑深基坑工程管理规定》的通知该文件虽然过期，但未出新文件乃按该文件执行。
2、关于加强我市建设工程变形监测工作管理的通知(东建质安〔2011〕161号)关于加强我市建设工程变形监测工作管理的通知(东建质安〔2011〕161号)各镇街（园区）规划建设办（局）、各建设、施工、监理、监测单位：为加强我市建设工程变形监测工作的监督管理，提高工程变形监测水平，保证我市房屋建筑和市政基础设施工程的施工质量安全，根据《工程测量规范》GB50026、《建筑变形测量规范》JGJ8、《建筑基坑工程监测技术规范》GB50497等相关规范、文件，结合我市实际情况，现将有关事项通知如下:一、工程变形监测的定义及基本要求变形监测是指对建（构）筑物及其地基、建筑基坑或一定范围内的岩体及土体的位移、沉降、倾斜、挠度、裂缝和相关影响因素（如地下水、温度、应力应变等）进行监测，并提供变形分析预报的过程。
我市房屋建筑和市政基础设施工程变形监测主要包括工业与民用建筑变形监测、地下工程变形监测和桥梁变形监测。
工业与民用建筑施工阶段变形监测项目包括场地垂直位移、基坑支护垂直位移、基坑支护水平位移、地下水位、基坑回弹、地基土沉降、建筑物基础沉降、基础倾斜、建筑物水平位移、主体倾斜、建筑裂缝等。
地下工程施工阶段变形监测项目包括基坑支护结构位移（挠度、应力）、地基位移、地下水位、地下建筑物结构（基础）位移（挠度、应力）、隧道结构位移（挠度、应力）、受影响的建筑物（地表、地下管线）位移等。
桥梁施工阶段变形监测项目包括桥墩垂直位移、梁体水平（垂直）位移、拱桥拱圈水平（垂直）位移、悬索桥（斜拉桥）索塔倾斜、塔顶水平位移、塔基垂直位移、主缆线性形变、索夹滑动位移、散索鞍相对转动、锚锭水平（垂直）位移、桥梁两岸边坡水平（垂直）位移等。
工程各方应根据规范、工程需要及设计要求等确定工程施工期间变形监测的项目及精度要求。
工程变形监测有施工监测和第三方监测两种。
所有工程均应由施工单位按照规范及设计要求做好施工期间的施工监测工作。
以下工程在施工期间除应做好施工监测外，建设单位还应委托具备相应资质的监测单位进行第三方监测。
（一）开挖深度超过4米的深基坑工程（二）层数达到或超过10层的高层住宅建筑（三）除住宅建筑之外的高度超过24米的民用与工业建筑（四）复合地基或软弱地基上的建筑物（五）轨道交通工程（六）斜拉桥、悬索桥、跨径大于50m的拱桥、采用悬臂浇筑、悬臂拼装或顶推安装施工方法的预应力混凝土桥梁、新型结构桥梁二、施工监测管理施工单位应明确施工监测负责人，配备与工程规模相适应的监测技术人员、作业人员及仪器设备。
施工单位也可将施工监测工作委托给具有相应工程勘察资质且已在市质监站登记的工程监测单位完成。
施工监测方案应当由施工单位技术负责人、项目技术负责人签字，并报送项目总监审查签字后实施。
施工监测应当严格按照施工监测方案、有关技术标准及监测管理要求开展监测工作。
施工单位应当及时整理、分析施工监测数据和巡视观察信息，编制施工监测报告，反馈到监理单位和设计单位。
同时施工单位应根据施工监测数据和巡视信息或监理、第三方监测反馈的预警信息，对工程安全状况进行评价，发现达到预警状态应立即向工程所在地建设行政主管部门及质监、安监机构报告，并采取相应应急处置措施。
三、第三方监测管理（一）2012年3月1日起，在我市从事工程变形监测的单位必须到市质监站办理工程监测企业在莞登记备案手续后，方可开展工程第三方监测业务。
（二）监测单位应在已登记备案的监测业务范围内从事监测活动。
（三）办理在莞登记备案手续的监测单位应当符合以下条件：1、具有岩土专业乙级或工程测量专业乙级及以上的工程勘察资质。
其中岩土专业资质可开展岩土工程监测，工程测量专业资质可开展建（构）筑物变形测量；2、在东莞有固定办公场所及相应的办公设施；3、配备与其监测能力相适应的仪器设备；4、在东莞有管理及专业技术人员。
工作人员应是本单位在职职工（已签订劳动合同并已购买社保），并已取得省级及以上建设行政主管部门认可的培训机构组织的监测培训合格证书；5、建立了较完善的工作制度、程序及操作规程；6、具有相应工程变形监测的经历；7、所承担监测业务的工程没有因监测单位责任发生重大安全事故。
（四）办理监测单位在莞登记备案手续时应提供下列资料：1、《东莞市建设工程监测单位登记表》一式两份（登记后，登记部门与监测单位各执一份）；2、企业法人营业执照副本原件及复印件；3、企业资质证书副本原件及复印件；4、计量认证证书原件及复印件；5、相关工作人员从业资格的证明原件及复印件；6、相关工作人员劳动合同的原件及复印件、社保证明；7、提供监测仪器、设备清单，仪器、设备的检定证书原件及复印件；8、近三年的工程变形监测业绩。
以上原件经核对无误后退还，资料详细要求见东莞建设网《工程监测企业在莞登记备案办事指南》。
（五）监测单位应履行以下职责：1、按合同及有关规定，配备符合相应资格的现场监测人员、监测设备。
2、根据设计要求、施工方案及相关规范要求，制定专项监测方案，经监测单位技术负责人审定、项目总监审批后送质监机构备案。
3、监测方案中的监测项目、测点布置、监测频率、精度要求、预警值及控制值等必须符合设计及有关规范要求。
4、必须切实履行职责，严格按监测方案、相关规范进行监测，在特殊气象条件或作业条件下，应加大监测频率。
5、监测报告应由监测人员、校核人员及审核人员（技术负责人担任）等分级签名。
6、应对其监测的数据负责，并保证监测资料的真实、及时、完整。
7、应定期将监测数据报送给建设、勘察、设计、监理、施工单位及工程质监、安监机构（基坑工程验收后只需报安监机构）。
8、当监测数据达到设计预警值时，应立即通知建设、设计、施工、监理等有关单位及质监机构和安监机构，并根据需要采取加密监测布点、加大监测频率等措施。
（六）监测单位有下列情况之一的，将由质监或安监机构责令改正，不按要求整改的，将由市质监站暂停登记两年，两年内不得在我市承接新的监测业务：1、未按专家论证意见修改监测方案并报建设、监理单位核实擅自实施监测工作；2、未按合同及有关规定配备符合要求的现场监测人员及监测设备；3、未按监测合同和监测方案的监测项目、测点布置、监测频率、精度要求实施监测工作；4、未定期将监测数据报送有关单位，当数据达到设计预警值时，未即时通知有关单位；5、在监测过程中被查实有其他不良行为。
监测单位有下列情况之一的，将直接由市质监站暂停登记两年，两年内不得在我市承接新的监测业务：1、未按规定办理监测能力登记手续擅自开展监测业务；2、办理监测能力登记手续时提交虚假资料；3、超越资质等级承揽监测业务；4、提交虚假监测数据；5、在部、省、市各项检查中被行政处罚；6、因监测单位的责任，导致工程发生重大质量安全事故；四、监督管理质监、安监机构应当对施工单位及第三方监测单位执行相关法律、法规以及强制性标准，开展监测工作的情况进行监督检查。
市质监站应当建立监测数据上报程序，加强异常数据处理情况的监管，并定期公布监测单位有关工作信息。
监测单位有违反建设法律法规规章行为的，由建设行政主管部门按照管理权限依法予以罚款、停业整顿、降低资质等级、吊销资质证书等行政处罚；构成犯罪的，依法追究刑事责任。
对于2012年3月1日前已签订监测合同并开展监测工作的工程项目，监测单位可不办理在莞登记备案手续，但应按要求配备符合相应资格的现场监测人员、监测设备，主动接受质监、安监机构的监督检查。
附件：《东莞市建设工程监测单位登记表》.doc东莞市住房和城乡建设局二○一一年十二月十六日（三）验收规范《建筑工程施工质量验收统一标准》GB50300-2013 处理分部、子分部、分项、检验批划分《建筑地基基础工程施工质量验收标准》GB 50202-2018 检验批、送检和检测要求《混凝土结构工程施工质量验收规范》 GB50204-2015 检验批、送检和检测要求四、基坑支护资料编制目录（一）广东省房屋建筑工程竣工验收技术资料统一用表(2016版)目录广东省房屋建筑工程竣工验收技术资料统一用表(2016版最新)编号和名称速查表（查看下载）（二）东莞质监站日常检查、市大检查和分部验收资料目录1、东莞质监站日常检查资料目录基坑工程监督抽查记录年月日工程名称工程进度施工单位监理单位支护型式基坑面积、深度沉降量监测预警值、控制值水平位移监测预警值、控制值项目管理人员到位情况施工单位：□项目经理□施工员□质检员□材料员□资料员监理单位：□总监□专监□监理员检查项目检查内容检查情况检查内容检查情况资料设计方案及专家论证意见施工方案及专家论证意见监测方案及专家论证意见设计变更及专家论证意见材料进场复验报告试件、试块报告施工记录监测报告基坑结构检测报告质量问题、事故、投诉处理资料施工质量实际施工是否与图纸相符截水、排水、降水措施土方开挖是否与施工方案相符基坑外观质量当前变形监测情况（最大沉降量、最大水平位移）基坑支护结构是否已超过设计有效时限签发监督文书种类文书编号主要质量问题及处理意见（详细处理记录、结果应附本表后面）：监督员：建设（监理）单位：施工单位：2、东莞市大检查资料目录东莞市在建工程施工质量检查评分表（点下载）3、基坑支护子分部验收资料目录基坑支护子分部验收资料抽查表工程名称：联络员：镇街（园区）：责任单位单位名称建设单位勘察单位设计单位监理单位施工单位检查内容是否发现问题存在问题或说明混凝土、砂浆及原材料试（检）验报告水泥检验报告砂检验报告石检验报告预拌混凝土出厂质量证明书混凝土试件抗压强度检验报告砂浆试件抗压强度检验报告钢材试（检）验报告钢筋力学性能工艺性能检验报告钢筋焊接接头检验报告钢筋机械连接接头检验报告实体试（检）验报告排桩低应变检测报告土钉墙土钉抗拔力检测报告墙面喷射混凝土厚度检测报告地下连续墙墙体完整性（声波透射法、钻芯法）检测报告水泥土墙墙身完整性、抗压强度检测报告锚杆、锚索抗拔力检测报告水泥土搅拌桩质量检测报告（钻芯法）高压旋喷桩质量检测报告（钻芯法）逆作拱墙墙体混凝土强度检测报告钢筋混凝土或钢支撑结构超声探伤检测报告检查内容是否发现问题存在问题或说明其它试（检）验报告（注：如有本表中未列报告请在此填写补充）报告名称：施工管理记录设计修改洽商记录、变更记录质监机构监督文书及回复单监理工程师通知单及回复单工程质量事故（停工）通知、工程质量事故调查处理报告、工程复工通知书施工监测报告基坑监测总报告基坑支护结构顶部水平位移监测结果表基坑支护结构顶部沉降监测结果表混凝土试块试验结果汇总表砂浆试块试验结果汇总表混凝土抗压强度计算表砂浆抗压强度计算表不合格材料跟踪处理情况基坑支护子分部施工图纸签发监督文书《工程质量控制资料抽查意见书》文书编号：1、基坑结构检测等专项检测情况说明：2、主要质量问题及处理意见（详细处理记录、结果应附本表后面）：抽查意见抽查人：日期：室主任：日期：（三）东莞市城建档案馆建筑工程资料归档目录建筑工程资料归档目录(2017年3月1日以后开工,2019-6-18更新)（点查看下载）五、基坑支护材料送检和现场检测（一）材料送检规定、检测单位、送检流程和不合格处理1、材料送检规定基坑技护材料取样规定序号材料名称检验批划分及取样1 水泥1、散装水泥：（1）对同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超真实500t。
