数控车床的几种精确对刀方法数控车床是一种通过计算机控制实现工件切削的自动化机床。

在数控车床的使用过程中，精确对刀是非常重要的一步，它决定了工件的加工质量和精度。

下面将介绍几种常见的数控车床精确对刀方法。

1. 工件测量法：这是最基本的对刀方法，即通过量具来测量工件的尺寸，然后根据工件的实际尺寸来调整刀具的位置，以确保切削位置与工件要求一致。

这种方法适用于尺寸较小的工件，如直径小于200mm的轴类零件。

2. 示值表法：这是一种通过示值表来测量工件与刀具之间的距离，进而调整刀具位置的方法。

示值表的工作原理类似于千分尺，通过测量两个接触点间的位移来确定距离，通过示值表的读数来确定刀具位置是否正确。

这种方法适用于较大尺寸的工件，如直径大于200mm的轴类零件。

3.比较法：这是一种通过对比工件和标准工件之间的差异来判断刀具位置是否正确的方法。

首先需要准备一个与工件尺寸要求一致的标准工件，然后将标准工件固定在主轴上，调整刀具位置，使得切削位置与标准工件相吻合。

然后将工件固定在主轴上，通过比较工件和标准工件之间的差异，调整刀具位置，直至二者之间的差异最小。

这种方法适用于形状复杂、尺寸要求高的工件。

4.零刀具法：即在对刀时使用一个零刀具，这个刀具的长度和切削刀具相同，但是没有切削刃。

首先将零刀具安装在刀塔上，通过调整零刀具的位置和工件之间的间隙，使得零刀具与工件接触，然后通过测量零刀具与工件的间隙来确定刀具位置是否正确。

当零刀具与工件之间的间隙为零时，即可确定刀具位置正确。

这种方法适用于切削刀具无法直接测量的情况下，如刀具形状复杂或刀具长度超过测量仪器范围的情况。

需要注意的是，对于数控车床的精确对刀方法，不同的机床可能会有不同的要求和适用范围，具体的对刀方法应根据机床的实际情况和工件要求来选择。

在对刀过程中，还需要注意对刀时机床的静止状态、对刀速度和对刀力度的控制，以确保对刀的准确性和稳定性。

此外，对于精度要求较高的工件，还可以采用自动对刀装置、光学对刀仪等专用设备来实现更精确的对刀。

加工中心怎么对刀和输入数据
加工中心怎么对刀和输入数据，小编来教你。

1、回零
对刀之前，一定要进行回零的操作，以便于清除掉上次操作的坐标数据。

注意：X、Y、Z三轴都需要回零。

2、主轴正转
用“MDI”模式，通过输入指令代码使主轴正转，并保持中等旋转速度。

然后换成“手轮”模式，通过转换调节速率进行机床移动的操作。

3、X向对刀
用刀具在工件的右边轻轻的碰下，将机床的相对坐标清零；将刀具沿Z向提起，再将刀具移动到工件的左边，沿Z向下到之前的同一高度，移动刀具与工件轻轻接触。

将刀具提起，记下机床相对坐标的X值，将刀具移动到相对坐标X的一半上，记下机床的绝对坐标的X值、并按（INPUT）输入的坐标系中即可。

4、Y向对刀
用刀具在工件的前面轻轻的碰下，将机床的相对坐标清零；将刀具沿Z向提起，再将刀具移动到工件的后面，沿Z向下到之前的同一高度，移动刀具与工件轻轻接触。

将刀具提起，记下机床相对坐标的Y值，将刀具移动到相对坐标Y 的一半上，记下机床的绝对坐标的Y值、并按（INPUT）输入的坐标系中即可。

5、Z向对刀
将刀具移动到工件上要对Z向零点的面上，慢慢移动刀具至与工件上表面轻轻接触，记下此时的机床的坐标系中的Z向值，并按（INPUT）输入的坐标系中即可。

6、主轴停转
先将主轴停止转动，并把主轴移动到合适的位置，调取加工程序，对刀完成，准备正式加工。

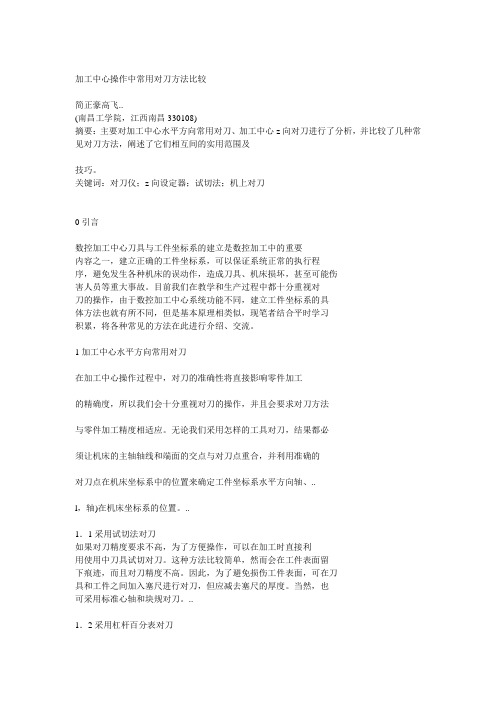

加工中心操作中常用对刀方法比较简正豪高飞..(南昌工学院，江西南昌330108)摘要：主要对加工中心水平方向常用对刀、加工中心z向对刀进行了分析，并比较了几种常见对刀方法，阐述了它们相互间的实用范围及技巧。

关键词：对刀仪；z向设定器；试切法；机上对刀0引言数控加工中心刀具与工件坐标系的建立是数控加工中的重要内容之一，建立正确的工件坐标系，可以保证系统正常的执行程序，避免发生各种机床的误动作，造成刀具、机床损坏，甚至可能伤害人员等重大事故。

目前我们在教学和生产过程中都十分重视对刀的操作，由于数控加工中心系统功能不同，建立工件坐标系的具体方法也就有所不同，但是基本原理相类似，现笔者结合平时学习积累，将各种常见的方法在此进行介绍、交流。

1加工中心水平方向常用对刀在加工中心操作过程中，对刀的准确性将直接影响零件加工的精确度，所以我们会十分重视对刀的操作，并且会要求对刀方法与零件加工精度相适应。

无论我们采用怎样的工具对刀，结果都必须让机床的主轴轴线和端面的交点与对刀点重合，并利用准确的对刀点在机床坐标系中的位置来确定工件坐标系水平方向轴、..l，轴)在机床坐标系的位置。

..1．1采用试切法对刀如果对刀精度要求不高，为了方便操作，可以在加工时直接利用使用中刀具试切对刀。

这种方法比较简单，然而会在工件表面留下痕迹，而且对刀精度不高。

因此，为了避免损伤工件表面，可在刀具和工件之间加入塞尺进行对刀，但应减去塞尺的厚度。

当然，也可采用标准心轴和块规对刀。

..1．2采用杠杆百分表对刀这种操作方法比较麻烦，效率较低，但对刀精度较高，而且对于被测孔的精度要求也较高，此方法最好使用于经过铰或镗加工的孔，仅粗加工后的孔不宜采用此方法。

..1．3采用寻边器对刀寻边器也称为电子感应器，其操作过程与试切对刀法相似，只是将刀具换成了寻边器，移动距离是寻边器触头的半径，因此这种方法简捷，对刀精度较高。

在使用寻边器时，是人为目测定位，随机误差较大，需要重复操作几次来确定正确的位置，其重复定位精度在.. 2m以内。

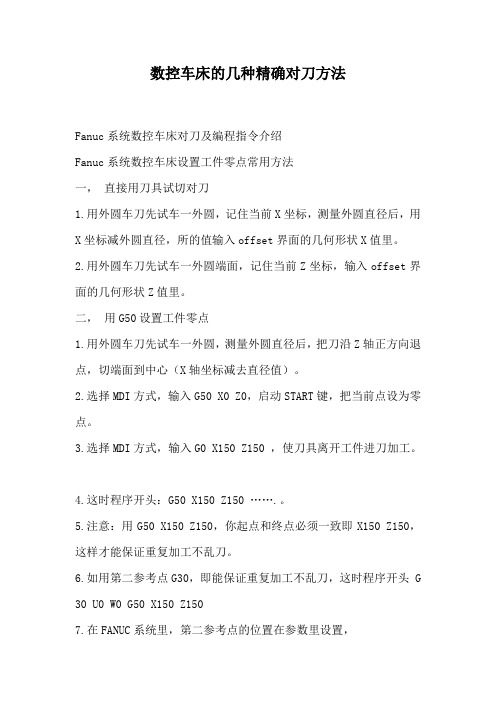

数控车床的几种精确对刀方法Fanuc系统数控车床对刀及编程指令介绍Fanuc系统数控车床设置工件零点常用方法一，直接用刀具试切对刀1.用外圆车刀先试车一外圆，记住当前X坐标，测量外圆直径后，用X坐标减外圆直径，所的值输入offset界面的几何形状X值里。

2.用外圆车刀先试车一外圆端面，记住当前Z坐标，输入offset界面的几何形状Z值里。

二，用G50设置工件零点1.用外圆车刀先试车一外圆，测量外圆直径后，把刀沿Z轴正方向退点，切端面到中心（X轴坐标减去直径值）。

2.选择MDI方式，输入G50 X0 Z0，启动START键，把当前点设为零点。

3.选择MDI方式，输入G0 X150 Z150 ，使刀具离开工件进刀加工。

4.这时程序开头：G50 X150 Z150 …….。

5.注意：用G50 X150 Z150，你起点和终点必须一致即X150 Z150，这样才能保证重复加工不乱刀。

6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头 G 30 U0 W0 G50 X150 Z1507.在FANUC系统里，第二参考点的位置在参数里设置，三，用工件移设置工件零点1.在FANUC0-TD系统的Offset里，有一工件移界面，可输入零点偏移值。

2.用外圆车刀先试切工件端面，这时Z坐标的位置如：Z200，直接输入到偏移值里。

3.选择“Ref”回参考点方式，按X、Z轴回参考点，这时工件零点坐标系即建立。

4.注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。

四，用G54-G59设置工件零点1.用外圆车刀先试车一外圆，测量外圆直径后，把刀沿Z轴正方向退点，切端面到中心。

2.把当前的X和Z轴坐标直接输入到G54----G59里,程序直接调用如: G54X50Z50……。

3.注意:可用G53指令清除G54-----G59工件坐标系。

FANUC系统确定工件坐标系有三种方法。

第一种是：通过对刀将刀偏值写入参数从而获得工件坐标系。

数控铣床、加工中心常见对刀方法
数控铣床、加工中心在加工过程中，需要进行对刀才能保证加工精度和效率。

下面将
介绍常见的数控铣床、加工中心对刀方法。

一、机械对刀法
机械对刀法是最基本的对刀方法，它利用机床本身的机械结构进行对刀。

操作人员只
需将对刀仪放在加工刀具上，然后通过调整机床的移动量，使对刀仪与机床刀具位置对齐
即可完成对刀。

机械对刀法简单易操作，但精度有限，只适用于一般的加工任务。

二、光电对刀法
光电对刀法具有精度高、快速方便等优点，适用于精密加工任务。

三、感应对刀法
感应对刀法适用于各种类型的加工刀具，但需要注意的是，在进行对刀时，加工刀具
需要具有导电性。

四、摄像对刀法
以上就是常见的数控铣床、加工中心对刀方法，根据不同加工任务和机床的具体情况，可以选择最适合的方法进行对刀，以保证加工精度和效率。

数控铣床对刀方法
数控铣床对刀方法主要有以下几种：
1. 按尺寸对刀：首先在铣刀上固定好切削刀具，然后将工件放在工作台上，并将刀具低降，用手轮将工作台移动到合适的位置，使切削刀具与工件接触，然后移动工作台上的尺寸丝杠，使刀具移动到指定的位置，通过测量刀具与工件之间的距离，进行微调，直到达到要求的尺寸。

2. 触发式对刀：通过将切削刀具与感应头接触，当感应头发出信号时，表示刀具与感应头之间的距离达到要求，通过微调工作台的位置，使切削刀具与工件之间的距离稳定在指定的位置。

3. 摸式对刀：首先将感应头固定在铣刀上，然后将工件放置在工作台上，将切削刀具低降，通过手轮使刀具移动至工件附近，调节刀具与工件之间的距离，使其相互接触，经过微调，直到感应头发出信号，即可达到对刀的要求。

4. 锥度杆对刀：将切削刀具与工件放置在工作台上，通过锥度杆测量切削刀具与工件之间的间隙，在微调工作台的位置，使切削刀具与工件之间的间隙达到要求。

以上是常见的数控铣床对刀方法，根据不同的工件和需求，选择合适的方法进行对刀。

加工中心对刀方法全解！再也不用担心对刀啦1. 加工中心的Z向对刀加工中心的Z向对刀一般有以下三种方法：1) 机上对刀方法一这种对刀方法是通过对刀依次确定每把刀具与工件在机床坐标系中的相互位置关系。

其具体操作步骤如下。

(1) 把刀具长度进行比较，找出最长的刀作为基准刀，进行Z向对刀，并把此时的对刀值(C)作为工件坐标系的Z值，此时H03=0。

(2) 把T01、T02号刀具依次装在主轴，通过对刀确定A、B的值作为长度补偿值。

(此方法没有直接去测量刀具补偿,而是通过依次对刀确定的与方法三不同.)(3)把确定的长度补偿值(最长刀长度减其余刀具长度)填入设定页面，正、负号由程序中的G43、G44来确定，此时一般用G44H—表示。

当采用G43时，长度补偿为负值。

这种对刀方法的对刀效率和精度较高，投资少，但工艺文件编写不便，对生产组织有一定影响。

2) 机上对刀方法二这种对刀方法的具体操作步骤如下：(1) XY方向找正设定如前，将G54中的XY项输入偏置值，Z项置零。

(2) 将用于加工的T1换上主轴，用块规找正Z向，松紧合适后读取机床坐标系Z项值Z1，扣除块规高度后，填入长度补偿值H1中。

(3) 将T2装上主轴，用块规找正，读取Z2，扣除块规高度后填入H2中。

(4) 依次类推，将所有刀具Ti用块规找正，将Zi扣除块规高度后填入Hi中3) 机外刀具预调＋机上对刀这种对刀方法是先在机床外利用刀具预调仪精确测量每把刀具的轴向和径向尺寸，确定每把刀具的长度补偿值，然后在机床上用最长的一把刀具进行Z向对刀，确定工件坐标系。

这种对刀方法对刀精度和效率高，便于工艺文件的编写及生产组织，但投资较大。

2. 对刀数据的输入(1) 根据以上操作得到的对刀数据，即编程坐标系原点在机床坐标系中的X、Y、Z值，要用手动方式输入到G54～G59中存储起来。

操作步骤如下：①按【MENU OFFSET】键。

②按光标移动键到工件坐标系G54～G59。

数控加工七种对刀方式详解！做加工五年还没遇到几种对刀是数控加工中的主要操作和重要技能。

在一定条件下，对刀的精度可以决定零件的加工精度，同时，对刀效率还直接影响数控加工效率。

仅仅知道对刀方法是不够的，还要知道数控系统的各种对刀设置方式，以及这些方式在加工程序中的调用方法，同时要知道各种对刀方式的优缺点、使用条件等。

一、对刀原理对刀的目的是为了建立工件坐标系，直观的说法是，对刀是确立工件在机床工作台中的位置，实际上就是求对刀点在机床坐标系中的坐标。

对于数控车床来说，在加工前首先要选择对刀点，对刀点是指用数控机床加工工件时，刀具相对于工件运动的起点。

对刀点既可以设在工件上（如工件上的设计基准或定位基准），也可以设在夹具或机床上，若设在夹具或机床上的某一点，则该点必须与工件的定位基准保持一定精度的尺寸关系。

对刀时，应使指刀位点与对刀点重合，所谓刀位点是指刀具的定位基准点，对于车刀来说，其刀位点是刀尖。

对刀的目的是确定对刀点（或工件原点）在机床坐标系中的绝对坐标值，测量刀具的刀位偏差值。

对刀点找正的准确度直接影响加工精度。

在实际加工工件时，使用一把刀具一般不能满足工件的加工要求，通常要使用多把刀具进行加工。

在使用多把车刀加工时，在换刀位置不变的情况下，换刀后刀尖点的几何位置将出现差异，这就要求不同的刀具在不同的起始位置开始加工时，都能保证程序正常运行。

为了解决这个问题，机床数控系统配备了刀具几何位置补偿的功能，利用刀具几何位置补偿功能，只要事先把每把刀相对于某一预先选定的基准刀的位置偏差测量出来，输入到数控系统的刀具参数补正栏指定组号里，在加工程序中利用T指令，即可在刀具轨迹中自动补偿刀具位置偏差。

刀具位置偏差的测量同样也需通过对刀操作来实现。

二、对刀方法在数控加工中，对刀的基本方法有试切法、对刀仪对刀和自动对刀等。

本文以数控铣床为例，介绍几种常用的对刀方法。

1、试切对刀法这种方法简单方便，但会在工件表面留下切削痕迹，且对刀精度较低。
