各种行位的设计注意事项

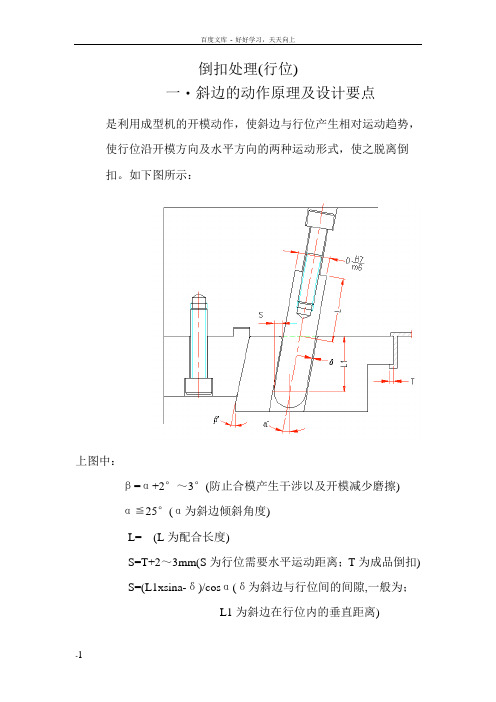

倒扣处理(行位)一‧斜边的动作原理及设计要点是利用成型机的开模动作，使斜边与行位产生相对运动趋势，使行位沿开模方向及水平方向的两种运动形式，使之脱离倒扣。

如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜边倾斜角度)L= (L为配合长度)S=T+2～3mm(S为行位需要水平运动距离；T为成品倒扣)S=(L1xsina-δ)/cosα(δ为斜边与行位间的间隙,一般为；L1为斜边在行位内的垂直距离)二‧斜边锁紧方式及使用场合简图说明适宜用在模板较薄且上码模板与A板不分开的情况下,配合面较长，稳定较好适宜用在模板厚、模具空间大的情况下.且两板模、三板板均可使用配合面L≧(D为斜撑销直径)稳定性较好适宜用在模板较厚的情况下且两板模、三板板均可使用，配合面L≧(D为斜撑销直径)稳定性不好,加工困难.适宜用在模板较薄且上固定板与前模板可分开的情况下配合面较长，稳定较好三‧块动作原理及设计要点是利用成型机的开模动作，使铲基块与行位产生相对运动趋势，铲基动面B铲基动行位,使行位沿开模方向及水平方向的两种运动形式，使之脱离倒扣。

如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧(H1为配合长度)S=T+2～3mm(S为行位需要水平运动距离；T为成品倒扣)S=H*sinα-δ/cosα(δ为斜边与行位间的间隙,一般为；H为拔铲基块在行位内的垂直距离)C为止动面，所以铲基块形式一般不须装止动块。

(不能有间隙)四‧行位的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止行位与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此行位应采用锁紧定位，通常称此机构为止动块或后跟块。

常见的锁紧方式如下图：简图说明简图说明行位采用镶拼式锁紧方式,通常可用标准件.可查标准零件表,结构强度好.适用于锁紧力较大的场合.采用嵌入式锁紧式,适用于较宽的行位行位采用整体式锁紧方式,结构刚性好但加工困难脱模距小适用于小型模具.采用嵌入式锁紧式适用于较宽的位.采用拔动兼止动稳定性较差,一般用在行位空间较小的情况下采用镶式锁紧方刚性较好一般适于空间较大的场五.行位的定位方式行位在开模过程中要运动一定距离,因此,要使行位能够安全回位,必须给行位安装定位装置,且定位装置必须灵活可靠,保证行位在原位不动,但特殊情况下可不采用定位装置,如左右侧跑行位,但为了安全起见,仍然要装定位装置.常见的定位装置如下：简图说明利用弹簧螺钉定位,弹簧强度为行位重量的~2倍,常用于向上和侧向抽芯.利用弹簧钢球定位,一般行位较小的场合下,用于侧向抽芯.利用弹簧螺钉和挡板定位,弹簧强度为行位重量的~2倍,适用于向上和侧向抽芯利用弹簧挡板定位,弹簧的强度为行位重量的~2倍,适用于行位较大,向上和侧向抽芯.六‧行位镶件的连接方式行位头部镶件的连接方式由成品决定，不同的成品对行位镶件的连接方式可能不同，具体镶件的连接方式大致如下:简图说明简图说明行位采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一型芯或圆形,且型较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适固定多型芯.七‧行位的导滑形式块在导滑中,活动必须顺利、平稳,才能保证行位在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。

隧道针行位设计注意事项隧道工程设计位置选择原则：1.隧道位置应选择在稳定的地层中，尽量避免穿越工程地质和水文地质极为复杂以及严重不良地质地段；当必须通过时，应有切实可靠的工程措施。

2.穿越分水岭的长、特长隧道，应在较大面积地质测绘和综合地质勘探的基础上确定路线走向和平面位置。

对可能穿越的垭口，应拟定不同的越岭高程及其相应的展线方案，结合路线线形及施工、营运条件等因素，进行全面技术经济比较后确定。

3.路线沿河傍山地段，当以隧道通过时，其位置宜向山侧内移，避免隧道一侧洞壁过薄、河流冲刷和不良地质对隧道稳定的不利影响。

应对长隧道方案与短隧道群或桥隧群方案进行技术经济比较。

4.隧道洞口不宜设在滑坡、崩坍、岩堆、危岩落石、泥石流等不良地质及排水困难的沟谷低洼处或不稳定的悬崖陡壁下。

应遵循“早进晚出”的原则，合理选定洞口位置，避免在洞口形成高边坡和高仰坡。

5.濒临水库地区的隧道，其洞口路肩设计高程应高出水库计算洪水位（含浪高和壅水高）不小于0.5m，同时应注意由于库水长期浸泡造成库壁坍塌对隧道稳定的不利影响，并采取相应的工程措施。

在选择隧道洞口位置时应注意以下几个原则：1.洞口不宜设在垭口沟谷的中心或沟底低洼处，不要与水争路。

2.洞口应避开不良地质地段，以及避开地表水汇集处。

3.当隧道线路通过岩壁陡立，基岩裸露处时，最好不刷动或少刷动原生地表，以保持山体的天然平衡。

4.减少洞口路堑段长度，延长隧道提前进洞。

5.洞口线路宜与等高线正交。

6.当线路位于有可能被水淹没的河滩或水库回水影响范围以内时，隧道洞口标高应高出洪水位加波浪高度，以防洪水灌入隧道。

7.为了确保洞口的稳定和安全，边坡及仰坡均不宜开挖过高。

8.当洞口附近遇有水沟或水渠横跨线路时，可设置拉槽开沟的桥梁或涵洞，排泄水流。

9.当洞口地势开阔，有利于施工场地布置时，可利用弃碴有计划、有目的地改造洞口场地，以便布置运输便道、材料堆放场、生产设施用地及生产、生活用房等。

模具行位设计标准要求规范模具行位设计标准要求规范主要包括以下几个方面：一、尺寸要求：模具行位的尺寸应符合国家标准或相关行业标准的要求。

包括行位的长度、宽度、高度、孔径等尺寸参数。

行位的尺寸应与相邻模具零件的尺寸保持一致，确保模具在装配的过程中能够正常配合、连接。

二、垂直度要求：模具行位的垂直度是指行位与模具的垂直度，也是指行位上下两个面的平行度。

行位的垂直度要求符合国家标准或相关行业标准的要求。

垂直度的要求主要是为了保证模具的精度和稳定性，使其在使用过程中不产生变形、偏斜等问题。

三、表面质量要求：行位的表面质量要求符合国家标准或相关行业标准的要求。

行位的表面应光滑、平整，不得有明显的裂纹、气孔、划痕等缺陷。

表面质量的要求主要是为了保证模具的精度和使用寿命，使其能够正常运行。

四、材料要求：模具行位的材料要求应符合国家标准或相关行业标准的要求。

行位的材料应具有一定的强度和耐磨性，能够承受模具在使用过程中的压力、冲击等力量。

材料的选择要根据具体的模具使用环境和工作条件来确定，确保模具的使用效果和寿命。

五、加工精度要求：模具行位的加工精度要求应符合国家标准或相关行业标准的要求。

行位的加工精度主要包括尺寸精度、形位公差、表面粗糙度等指标。

加工精度的要求主要是为了保证模具的精度和稳定性，使其能够满足产品的要求。

六、安装要求：模具行位的安装要求应符合国家标准或相关行业标准的要求。

行位的安装应牢固可靠，保证模具在使用过程中不会因为行位的松动而产生误差。

安装的过程中要注意行位与相邻模具零件的配合和对齐，确保模具的装配精度和稳定性。

以上是模具行位设计标准要求规范的一些主要内容，具体的标准要求还需要根据具体的模具类型、使用环境和产品要求来确定。

模具行位的设计标准要求规范能够保证模具的质量和性能，提高模具的使用效果和寿命。

同时，对于模具生产厂家和用户来说，严格按照标准进行设计和生产，有助于提高产品的竞争力和市场占有率。

模具行位设计标准一、行位设计的基本要求1、设计行位时,行位退离产品至少需有2-3mm的避空位。

行位行出避空位需在2-3mm以上2、行位斜度需控制在15-25度之间,斜导柱斜度需比铲基斜度小2度。

斜导柱直径可取6mm 8mm 10mm 12mm一般最小不能小于6mm,最大不能超过12mm。

行位宽度超过60 mm,要考虑做2支斜导柱, 行位宽度超过80mm,需在行位底中间做导向条,3、若行位太高,需把斜导柱孔的起点降低,以便行位滑动顺畅。

如需延迟行位开或合的时间,需把斜导柱孔的直径做大。

做压条导向斜导柱孔迟行位开或合4、当行位在前模的深度超过行位的深度时,应考虑不做铲基,斜度直接做在A板上,底部要做R3左右的圆角,另行位上需做耐磨块。

5、当行位深度主要在后模时,需做铲基行位,行位上胶位面积大或行位上有碰穿或擦穿位时,需要做反铲，斜度在10度以上。

6、当行位上的胶位面积小时,行位可做成图3.1.6形状,铲基面的高度要大于行位高度的2/3。

7、模具行位耐磨块采用2510钢料,硬度需达到HRC50°-52°所有宽度超过50.0mm 的行位行位座底面及背面均需做耐磨块,耐磨块厚度为5mm,高出模胚面0.50mm,所有耐磨块行位运动方向不需做避空(如下图所示)。

8、行位压块宽度取20mm,高20mm 长度根据行位而定,压块材料2510，加硬到HRC50-52度9、模具行位的回位及固定方法。

3.1.63.1.53.1.43.4.1C耐磨块此两面与模胚不需做避空模具行位向上(包括斜向上),行位有凸起幼细镶件及镶针,行位底有顶针时可选用弹弓作为辅助回位装置。

行位向上斜向上 3.4.1A行位有细镶件镶针 3.4.2B10、弹弓位置的设计规定。

10.1 弹弓内置于模仁及行位内,(见图示3.4.1A 3.4.1B 3.4.1C)10.2 行位行程较长,安装长度超过50mm，需考虑将弹弓外置。

3.5.2 3.5.3注明: 所有弹弓均只可压缩25%~35%11、汽缸抽芯。

行位设计要求(1)行位机构的各组件应有合理的加工工艺性，尤其是成型部位。

一般要求：a.尽量避免出现行位夹线。

若不可避免，夹线位置应位于胶件不明显的位置,且夹线长度尽量短小，同时应尽量采用组合结构，使行位夹线部位与型腔可一起加工。

如图，所示。

b.为了便于加工，成型部位与滑动部分尽量做成组合形式。

如图所示。

夹线夹线图加工工艺性不好,因为行位上的成型部分不可以同前模一起加工,图示“夹线”部位不易接顺,影响模具质量。

图加工工艺性好,因为行位上的成型部分(去掉镶针)可以同前模一起加工,图示“夹线”部位容易接顺,可提高模具质量。

图型芯为镶拼结构,有利于制做及维修(2)行位机构的组件及其装配部位应保证足够的强度、刚度。

行位机构一般依据经验设计，也可进行简化计算(计算参阅第五章节)，为保证足够的强度、刚度，一般情况采用：A.结构尺寸最大。

在空间位置可满足的情况下，行位组件采用最大结构尺寸B .优化设计结构。

例如以下几种情况1)对较长行位针末端定位，避免行位针弯曲，如图2)加大斜顶的断面尺寸，减小斜顶的导滑斜度，避免斜顶杆弯曲，如图所示，在胶件结构空间“D ”允许的情况下，加大斜顶的断面尺寸“a ”“b ”，尤其是尺寸“b ”，同时，在满足侧抽芯的前提下，减小角度“A ”，避免斜顶在侧向力的作用下杆部弯曲。

行位针悬空,易弯曲对较长行位针增加定位,不易弯曲,但须增加行程图图 加大尺寸“b ” 增强顶杆强度图减小角度“A ” 增强顶杆强度3)改变铲鸡的结构，增强装配部位模具的强度。

如图 ， ， 所示。

4)增加锁紧，提高铲鸡的强度。

(参阅第五章 (3)行位机构的运动应合理为了行位机构可以正常的工作，应保证在开、合模的过程中，行位机构不与其它结构部件发生干涉，且运动顺序合理可靠。

通常应多考虑以下几点：A.采用前模行位时，应保证开模顺序。

如图，在开模时，应从A ―A 处首先分型，然后B ―B 处分型。

结构性较好，此处强度较强，不易损坏。
