5.25.1室内给水管道及配件安装检验批质量验收记录

表5.25.1 工程编号：04-17-15-00-04-02单位（子单位）工程名称贵州黔东火电厂脱硝改造工程分部（子分部）工程名称氨区给排水安装工程分项工程名称给水管道及配件安装验收部位氨区遮阳棚及零米设施施工单位中国大唐集团科技工程有限公司项目经理施工执行标准名称及编号电力建设施工质量验收及评定规程第1 部分土建工程DL/T52lO.l一2012专业工长（施工员）分包单位无分包项目经理无施工班组长施工质量验收规范的规定施工单位自检记录监理（建设）单位验收记录主控项目1生活给水系统管冲洗和消毒☆生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家 GB5479 方可使用符合国家GB5479使用规定2给水管道水压试验室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的 1.5倍,但不得小于0.6MPa符合设计要求3 给水系统通水试验给水系统交付使用前必须进行通水试验并做好记录通水试验合格4直埋金属给水管道防腐室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。

埋地管道防腐层材质和结构应符合设计要求符合设计要求一般项目1金属给水管道及管件焊接焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。

焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷2给水水平管道坡度坡向给水水平管道应有2‰～5‰的坡度坡向泄水装置坡度符合设计要求3管道的支、吊架安装管道的支、吊架安装应平整牢固、其间距应符合有关标准的规定符合有关标准的规定4水表的安装安装位置水表应安装在便于检修、不受曝晒、污染和冻结的地方水表安装正确表前与阀直线管段长度≥8d2mm 9 10 8 11 13 12 10 11 13 12距净壳面外表表墙距10mm～30mm 15 17 20 16 18 25 24 17 20 25水表进水口中心标高偏差士 10 mm +8 +5 -10 +7 -5 -6 +8 +6 +7 -6表5.25.1续工程编号：04-17-15-00-04-02 工程名称贵州黔东火电厂脱硝改造工程验收部位氨区遮阳棚及零米设施施工质量验收规范的规定施工单位自检记录监理（建设）单位验收记录一般项目5给水管与排水管的间距与位置敷设位置给水管应铺在排水管上面，若给水管必须铺在排水管下面时，给水管应加套管，其长度不得小于排水管管道径的 3倍在排水管的上面敷设引入管与排出管水平净距≥1m室内管道平行敷设水平净距≥0.5m 0.6 0.8 0.7 0.6 0.9 0.9 0.6 0.7 0.6 0.8交叉敷设垂直净距≥0.15m 0.3 0.5 0.4 0.3 0.2 0.5 0.4 0.6 0.5 0.46给水管和阀门安装偏差水平管道纵横方向弯曲钢管每米≤1mm全长25m以上≤25mm塑料管、复合管每米≤1.5mm 1.2 1.4 1.1 1.3 1.2 1.4 1.2 1.3 1.2 1.4全长25m以上≤25mm 11 15 20 17 14 16 17 19 16 15铸铁管每米≤2mm全长25m以上≤25mm立管垂直度钢管每米≤3mm 2 1 3 1 1 2 2 3 1 25m以上≤8mm 5 3 3 1 2 4 6 5 5 7塑料管、复合管每米≤2mm 1 2 1 1 1 1 2 2 1 25m以上≤8mm 5 4 6 5 7 6 5 4 4 5铸铁管每米≤3mm5m以上≤10mm成排管段和阀门在同一平面上间距偏差≤3mm 2 1 2 3 2 1 1 2 3 2施工单位检查结果主控项目全部合格，一般项目满足施工规范规定要求。

给水管道及配件安装检验批质量验收记录消防完成给水管道及配件安装检验批质量验收记录05010501单位（子单位）工程名称分部（子分部）工程名称建筑给水排水及采暖分部-室内给水系统子分部分项工程名称消防管道及配件安装分项施工单位项目负责人检验批容量镀锌管370根分包单位分包单位项目负责人检验批部位地下室施工依据《建筑给水排水及采暖工程施工工艺标准》(GSQB12-10-2006)验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002 验收项目设计要求及规范规定最小/实际抽样数量检查记录果主控项目1 给水管道水压试验设计要求/ 水压试验符合设计及规范要求2 给水系统通水试验第4 . 2 . 2条/ 通水试验符合设计及规范要求3 生活给水系统管道冲洗和消毒第4 . 2 . 3条/ /4 直埋金属给水管道防腐第4 . 2 . 4条/ /一般项目1 给排水管铺设的平行、垂直净距第4 . 2 . 5条 5 / 5 抽查5处,合格5处2 金属给水管道及管件焊接第4 . 2 . 6条/ /3 给水水平管道坡度坡向第4 . 2 . 7条/ /4 管道支、吊架第4 . 2 . 9条 3 / 3 抽查3处,合格3处5水表安装第4 . 2 . 10条/ /6水平管道纵、横方向弯曲允许偏差钢管每米1mm 3 / 3 抽查3处,合格3处全长25m以上≯25mm / / 塑料管每米 1.5mm / /全长25m以上≯25mm / / 铸铁管每米 2mm / /全长25m以上≯25mm / /立管垂直度允许偏差钢管每米3mm 3 / 3 抽查3处,合格3处5m以上≯8mm / / 塑料管复合管每米2mm / /5m以上≯8mm / /铸铁管每米3mm / /5m以上≯10mm / / 成排管段和成排阀门在同一平面上的间距3mm 6 / 6 抽查6处,合格5处7管道及设备保温厚度﹢0.1δ﹣0.05δ6 / 6 抽查6处,合格6处表面平整度卷材5mm / /涂料10mm / /给水管道及配件安装检验批质量验收记录05010501施工单位检查结果主控项目全部合格，一般项目满足规范规定要求；检查评定合格专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日单位（子单位）工程名称上虞万达广场J4-B 地块商铺1层分部（子分部）工程名称建筑给水排水及采暖分部-室内给水系统子分部分项工程名称消防管道及配件安装分项施工单位中国建筑第二工程局有限公司项目负责人陆信法检验批容量镀锌管176根分包单位华升建设集团浙江消防工程有限公司分包单位项目负责人娄东灿检验批部位商铺1层施工依据《建筑给水排水及采暖工程施工工艺标准》(GSQB12-10-2006)验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目 1 给水管道水压试验设计要求 / 水压试验符合设计及规范要求 2 给水系统通水试验第4 . 2 . 2条 / 通水试验符合设计及规范要求3 生活给水系统管道冲洗和消毒第4 . 2 . 3条 / / 4 直埋金属给水管道防腐第4 . 2 . 4条 / /一般项目1 给排水管铺设的平行、垂直净距第4 .2 . 5条 5 / 5 抽查5处,合格5处2 金属给水管道及管件焊接第4 . 2 . 6条 / /3 给水水平管道坡度坡向第4 . 2 . 7条 / /4 管道支、吊架第4 . 2 . 9条 3 / 3 抽查3处,合格3处5水表安装第4 . 2 . 10条/ /6水平管道纵、横方向弯曲允许偏差钢管每米1mm 3 / 3 抽查3处,合格3处全长25m 以上≯25mm / / 塑料管复合管每米1.5mm / / 全长25m 以上≯25mm / / 铸铁管每米2mm / / 全长25m 以上≯25mm/ /立管垂直度允许偏差钢管每米 3mm 3 / 3 抽查3处,合格3处5m 以上≯8mm / / 塑料管复合管每米 2mm / / 5m 以上≯8mm / / 铸铁管每米 3mm / / 5m 以上≯10mm / /成排管段和成排阀门在同一平面上的间距3mm6 / 6抽查6处,合格5处给水管道及配件安装检验批质量验收记录050105017管道及设备保温厚度﹢0.1δ ﹣0.05δ 6 / 6 抽查6处,合格6处表面平整度卷材 5mm / / 涂料10mm//施工单位检查结果主控项目全部合格，一般项目满足规范规定要求；检查评定合格专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日单位（子单位）工程名称上虞万达广场J4-B 地块商铺2层分部（子分部）工程名称建筑给水排水及采暖分部-室内给水系统子分部分项工程名称消防管道及配件安装分项施工单位中国建筑第二工程局有限公司项目负责人陆信法检验批容量镀锌管19根分包单位华升建设集团浙江消防工程有限公司分包单位项目负责人娄东灿检验批部位商铺2层施工依据《建筑给水排水及采暖工程施工工艺标准》(GSQB12-10-2006)验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目 1 给水管道水压试验设计要求 / 水压试验符合设计及规范要求 2 给水系统通水试验第4 . 2 . 2条 / 通水试验符合设计及规范要求3 生活给水系统管道冲洗和消毒第4 . 2 . 3条 / / 4 直埋金属给水管道防腐第4 . 2 . 4条 / /一般项目1 给排水管铺设的平行、垂直净距第4 .2 . 5条 5 / 5 抽查5处,合格5处2 金属给水管道及管件焊接第4 . 2 . 6条 / /3 给水水平管道坡度坡向第4 . 2 . 7条 / /4 管道支、吊架第4 . 2 . 9条 3 / 3 抽查3处,合格3处5水表安装第4 . 2 . 10条/ /6 水平管道纵、横方向弯曲允许偏差钢管每米1mm 3 / 3 抽查3处,合格3处全长25m 以上≯25mm / / 塑料管复合管每米1.5mm / / 全长25m 以上≯25mm / / 铸铁管每米2mm / / 全长25m 以上≯25mm/ /立管垂直度允许偏差钢管每米 3mm 3 / 3 抽查3处,合格3处5m 以上≯8mm / / 塑料管复合管每米 2mm / / 5m 以上≯8mm//给水管道及配件安装检验批质量验收记录05010501铸铁管每米 3mm / / 5m 以上≯10mm / / 成排管段和成排阀门在同一平面上的间距3mm / /7管道及设备保温厚度﹢0.1δ ﹣0.05δ6 / 6 抽查6处,合格6处表面平整度卷材 5mm / / 涂料10mm//施工单位检查结果主控项目全部合格，一般项目满足规范规定要求；检查评定合格专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日单位（子单位）工程名称上虞万达广场J4-B 地块7#楼分部（子分部）工程名称建筑给水排水及采暖分部-室内给水系统子分部分项工程名称消防管道及配件安装分项施工单位中国建筑第二工程局有限公司项目负责人陆信法检验批容量镀锌管36根分包单位华升建设集团浙江消防工程有限公司分包单位项目负责人娄东灿检验批部位7#楼施工依据《建筑给水排水及采暖工程施工工艺标准》(GSQB12-10-2006)验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目 1 给水管道水压试验设计要求 / 水压试验符合设计及规范要求 2 给水系统通水试验第4 . 2 . 2条 / 通水试验符合设计及规范要求3 生活给水系统管道冲洗和消毒第4 . 2 . 3条 / / 4 直埋金属给水管道防腐第4 . 2 . 4条 / /一般项目1 给排水管铺设的平行、垂直净距第4 .2 . 5条 5 / 5 抽查5处,合格5处2 金属给水管道及管件焊接第4 . 2 . 6条 / /3 给水水平管道坡度坡向第4 . 2 . 7条 / /4 管道支、吊架第4 . 2 . 9条 3 / 3 抽查3处,合格3处5水表安装第4 . 2 . 10条/ /6 水平管道纵、横方向弯曲允许偏差钢管每米1mm 3 / 3 抽查3处,合格3处全长25m 以上≯25mm / / 塑料管复合管每米1.5mm / / 全长25m 以上≯25mm / / 铸铁管每米2mm / / 全长25m 以上≯25mm/ /立管钢管每米3mm3 / 3抽查3处,合格3处给水管道及配件安装检验批质量验收记录05010501垂直度允许偏差5m 以上≯8mm / / 塑料管复合管每米 2mm / / 5m 以上≯8mm / / 铸铁管每米 3mm / / 5m 以上≯10mm / / 成排管段和成排阀门在同一平面上的间距3mm / /7管道及设备保温厚度﹢0.1δ ﹣0.05δ6 / 6 抽查6处,合格6处表面平整度卷材 5mm / / 涂料10mm//施工单位检查结果主控项目全部合格，一般项目满足规范规定要求；检查评定合格专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日单位（子单位）工程名称上虞万达广场J4-B 地块8#楼分部（子分部）工程名称建筑给水排水及采暖分部-室内给水系统子分部分项工程名称消防管道及配件安装分项施工单位中国建筑第二工程局有限公司项目负责人陆信法检验批容量镀锌管36根分包单位华升建设集团浙江消防工程有限公司分包单位项目负责人娄东灿检验批部位8#楼施工依据《建筑给水排水及采暖工程施工工艺标准》(GSQB12-10-2006)验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目 1 给水管道水压试验设计要求 / 水压试验符合设计及规范要求 2 给水系统通水试验第4 . 2 . 2条 / 通水试验符合设计及规范要求3 生活给水系统管道冲洗和消毒第4 . 2 . 3条 / / 4 直埋金属给水管道防腐第4 . 2 . 4条 / /一般项目1 给排水管铺设的平行、垂直净距第4 .2 . 5条 5 / 5 抽查5处,合格5处2 金属给水管道及管件焊接第4 . 2 . 6条 / /3 给水水平管道坡度坡向第4 . 2 . 7条 / /4 管道支、吊架第4 . 2 . 9条 3 / 3 抽查3处,合格3处5水表安装第4 . 2 . 10条/ /6 水平管道纵、横方向弯钢管每米1mm 3 / 3 抽查3处,合格3处全长25m 以上≯25mm / / 塑料管复合管每米1.5mm / / 全长25m 以上≯25mm//给水管道及配件安装检验批质量验收记录05010501曲允许偏差铸铁管每米2mm / / 全长25m 以上≯25mm/ /立管垂直度允许偏差钢管每米 3mm 3 / 3 抽查3处,合格3处5m 以上≯8mm / / 塑料管复合管每米 2mm / / 5m 以上≯8mm / / 铸铁管每米 3mm / / 5m 以上≯10mm / / 成排管段和成排阀门在同一平面上的间距3mm / /7管道及设备保温厚度﹢0.1δ ﹣0.05δ6 / 6 抽查6处,合格6处表面平整度卷材 5mm / / 涂料10mm//施工单位检查结果主控项目全部合格，一般项目满足规范规定要求；检查评定合格专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日单位（子单位）工程名称上虞万达广场J4-B 地块9#楼分部（子分部）工程名称建筑给水排水及采暖分部-室内给水系统子分部分项工程名称消防管道及配件安装分项施工单位中国建筑第二工程局有限公司项目负责人陆信法检验批容量镀锌管40根分包单位华升建设集团浙江消防工程有限公司分包单位项目负责人娄东灿检验批部位9#楼施工依据《建筑给水排水及采暖工程施工工艺标准》(GSQB12-10-2006)验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1 给水管道水压试验设计要求 / 水压试验符合设计及规范要求2 给水系统通水试验第4 . 2 . 2条 / 通水试验符合设计及规范要求3 生活给水系统管道冲洗和消毒第4 . 2 . 3条 / / 4 直埋金属给水管道防腐第4 . 2 . 4条 / /一般项目1 给排水管铺设的平行、垂直净距第4 .2 . 5条 5 / 5 抽查5处,合格5处2 金属给水管道及管件焊接第4 . 2 . 6条 / /3 给水水平管道坡度坡向第4 . 2 . 7条 / /4 管道支、吊架第4 . 2 . 9条 3 / 3 抽查3处,合格3处5水表安装第4 . 2 . 10条/ /6 水平钢管每米1mm3 / 3抽查3处,合格3处给水管道及配件安装检验批质量验收记录05010501管道纵、横方向弯曲允许偏差全长25m 以上≯25mm / / 塑料管复合管每米1.5mm / / 全长25m 以上≯25mm / / 铸铁管每米2mm / / 全长25m 以上≯25mm/ /立管垂直度允许偏差钢管每米 3mm 3 / 3 抽查3处,合格3处5m 以上≯8mm / / 塑料管复合管每米 2mm / / 5m 以上≯8mm / / 铸铁管每米 3mm / / 5m 以上≯10mm / / 成排管段和成排阀门在同一平面上的间距3mm / /7管道及设备保温厚度﹢0.1δ ﹣0.05δ6 / 6 抽查6处,合格6处表面平整度卷材 5mm / / 涂料10mm//施工单位检查结果主控项目全部合格，一般项目满足规范规定要求；检查评定合格专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日单位（子单位）工程名称上虞万达广场J4-B 地块10#楼分部（子分部）工程名称建筑给水排水及采暖分部-室内给水系统子分部分项工程名称消防管道及配件安装分项施工单位中国建筑第二工程局有限公司项目负责人陆信法检验批容量镀锌管36根分包单位华升建设集团浙江消防工程有限公司分包单位项目负责人娄东灿检验批部位10#楼施工依据《建筑给水排水及采暖工程施工工艺标准》(GSQB12-10-2006)验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1 给水管道水压试验设计要求 / 水压试验符合设计及规范要求2 给水系统通水试验第4 . 2 . 2条 / 通水试验符合设计及规范要求3 生活给水系统管道冲洗和消毒第4 . 2 . 3条 / / 4 直埋金属给水管道防腐第4 . 2 . 4条 / /一般项1 给排水管铺设的平行、垂直净距第4 .2 . 5条 5 / 5 抽查5处,合格5处2 金属给水管道及管件焊接第4 . 2 . 6条 / /3 给水水平管道坡度坡向第4 . 2 . 7条//4 管道支、吊架第4 . 2 . 9条 3 / 3 抽查3处,合格3处5水表安装第4 . 2 . 10条/ /6 水平管道纵、横方向弯曲允许偏差钢管每米1mm 3 / 3 抽查3处,合格3处全长25m以上≯25mm / / 塑料管复合管每米 1.5mm / /全长25m以上≯25mm / / 铸铁管每米 2mm / /全长25m以上≯25mm / /立管垂直度允许偏差钢管每米3mm 3 / 3 抽查3处,合格3处5m以上≯8mm / / 塑料管复合管每米2mm / /5m以上≯8mm / / 铸铁管每米3mm / /5m以上≯10mm / /成排管段和成排阀门在同一平面上的间距3mm / /7 管道及设备保温厚度﹢0.1δ﹣0.05δ6 / 6 抽查6处,合格6处表面平整度卷材5mm / /涂料10mm / /施工单位检查结果主控项目全部合格，一般项目满足规范规定要求；检查评定合格专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日。

室内热水供应管道及配件安装检验批质量验收记录一、项目概述热水供应是室内生活中不可或缺的一个环节，为了保证热水供应的正常运行，需要对热水供应管道及配件进行质量验收。

本项目为室内热水供应管道及配件的安装工程，旨在确保热水供应的安全、可靠和高效。

下面是本次工程的质量验收记录。

二、质量验收内容本次质量验收的内容包括：室内热水供应管道及配件的安装情况、管道的封堵和保温情况、配件的固定与连接、工程的清洁以及验收所需文件的齐全。

三、质量验收结果1.热水供应管道及配件的安装情况：（1）检查管道布局是否符合设计要求，是否保持水平、竖直、整齐、稳固。

（2）检查管道安装是否按照标准施工，包括管道的安装间距、固定件的安装和紧固。

（3）检查管道的精封处理情况，是否存在渗漏。

（4）验收使用的管道材质是否符合要求，是否存在明显缺陷。

2.管道的封堵和保温情况：（1）检查管道的封堵情况，是否符合设计要求。

（2）检查管道的保温材料的安装情况，是否严密、牢固。

3.配件的固定与连接：（1）检查配件的选择是否合适，连接是否紧固、固定是否牢固。

（2）检查配件的加工质量是否符合要求，是否存在明显缺陷。

4.工程的清洁：（1）清理工程现场，清除杂物和垃圾。

（2）检查工程设备是否清理干净，无油污、尘土等。

5.验收所需文件的齐全：（1）提供工程图纸和设计文件。

（2）提供材料合格证明和产品检验报告等。

四、质量验收结论经过对热水供应管道及配件的安装质量进行全面检查和验收，结果如下：1.管道及配件的安装情况良好，符合设计要求。

2.管道的封堵和保温情况良好，符合设计要求。

3.配件的固定与连接牢固可靠，符合要求。

4.工程现场清洁整洁，无杂物和垃圾。

5.所需验收文件齐全，包括图纸、设计文件、材料合格证明和产品检验报告等。

综上所述，本次室内热水供应管道及配件安装工程质量符合要求，可以顺利验收通过。

五、质量验收意见和建议1.维持管道及配件的良好状态，定期检查和保养，确保其正常运行。

给水管道系统压力试验记录一、试验目的水管道系统压力试验是为了验证水管道系统在正常运行工况下的承压能力和密封性能，确保其安全可靠、符合设计要求。

二、试验对象本次试验对象住宅小区的给水管道系统，包括主供水管道、分支管道、水表等设备。

三、试验仪器与设备1. 压力计：量程0-2.5Mpa，精度0.01Mpa。

2.温度计：量程0-100℃，精度±0.5℃。

3. 压力泵：流量≥10L/min，压力≥2.5Mpa。

4. 轴承式压力表：量程0-4.0Mpa，精度0.01Mpa。

5.水表。

四、试验步骤1.准备工作：（1）对试验仪器进行检查和校准，确保其正常工作。

（2）清洗试验管道，确保管道内部没有杂质和污垢。

（3）关闭管道系统的阀门和水表，待试验前水箱内水位稳定后方可进行试验。

2.建立试验压力：（1）打开住宅小区的总阀门，确保供水管道充满水。

（2）关闭水泵，打开管道系统的排气阀门，排除管道气体。

（3）打开水泵，逐渐增大流量，使管道内水流变得平稳。

（4）持续运行水泵，记录水泵运行时间和水表读数，直至水表读数稳定。

3.等压时间与稳压流量：（1）关闭水泵，记录试验开始时刻。

（2）保持系统压力，记录等压时间，通常为30分钟。

（3）记录稳压流量。

4.压力释放：（1）关闭总阀门，打开排气阀门，释放管道中的压力。

（2）关闭排气阀门，打开水泵，以正常流量运行，观察管道系统是否出现渗漏、滴水等异常情况。

五、试验数据记录试验压力、试验时间、稳压时间、稳压流量以及系统是否出现渗漏、滴水等异常情况，如下表所示：试验压力（Mpa）试验时间（h）稳压时间（min）稳压流量（L/min）异常情况记录1.01308无异常1.223010无异常1.533012无异常1.843014无异常注：试验数据根据实际情况填写，表格仅为示例。

六、试验结果分析根据试验数据记录，系统在不同压力下均未发现渗漏、滴水等异常情况，稳压时间和稳压流量也符合设计要求，表明水管道系统的承压能力和密封性能良好。

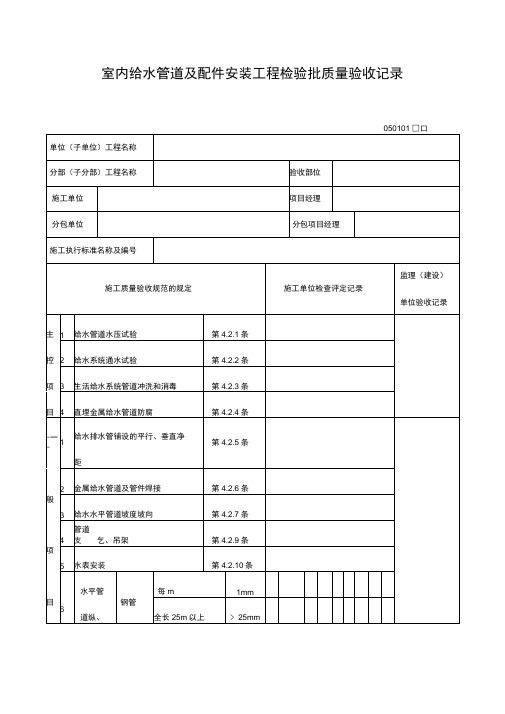

室内给水管道及配件安装检验批质量验收记录表5．25．1 编号：
室内消火栓系统安装检验批质量验收记录
室内给水设备安装检验批质量验收记录
表5．25．3 编号：
表中δ为保温层厚度
室内排水管道及配件安装检验批质量验收记录表5．25．4 编号：
雨水管道及配件安装检验批质量验收记录表5．25．5 编号：
室内热水供应管道及配件安装检验批质量验收记录表5．25．6 编号：
表中δ为保温层厚度。

室内热水供应辅助设备安装检验批质量验收记录表5．25．7 编号：
卫生器具安装检验批质量验收记录表5．25．8 编号：
表5．25．9 编号：
表5．25．10 编号：
室内采暖管道及配件安装检验批质量验收记录表5．25．11 编号：
室内采暖辅助设备及散热器安装检验批质量验收记录表5．25．12 编号：
室内采暖金属辐射板及低温热水地板辐射采暖系统安装检验批质量验收记录
室内采暖系统水压试验及调试检验批质量验收记录表5．25．14 编号：
室外给水管道安装检验批质量验收记录表5．25．15 编号：
消防水泵接合器及室外消火栓安装检验批质量验收记录表5．25．16 编号
室外给水管沟及井室工程检验批质量验收记录表5．25．17 编号：
室外排水管道安装检验批质量验收记录
表5．25．18 编号：
室外排水管沟及井池工程检验批质量验收记录表5．25．19 编号：
室外供热管道及配件安装检验批质量验收记录表5．25．20 编号：
室外供热系统水压试验及调试检验批质量验收记录表5．25．21 编号：。

室内给水管道安装检验批质量验收记录一、检验目的和范围为确保室内给水管道的安装质量，本次检验旨在对管道的安装情况、连接件的质量、施工工艺及检测数据进行检验和评价。

二、检验依据2.相关图纸和设计要求。

三、检验内容1.管道的安装情况2.连接件的质量3.施工工艺4.检测数据四、检验步骤1.设备准备准备好相关的检测设备，包括压力表、应力仪等。

2.管道安装情况的检验（1）检查管道的安装位置是否符合设计要求，是否与其他设施保持适当的距离。

（2）检查管道的材质是否符合设计要求，并进行检测，确认其质量合格。

（3）检查管道的连接是否紧密、牢固，并在需要的地方增加支撑。

（4）采用视觉检查和触摸检查的方法，检查管道的表面是否平整、光滑，是否有明显的损伤和腐蚀。

3.连接件的质量检验（1）检查连接件的材质是否符合设计要求，并进行检测，确认其质量合格。

（2）按照设计要求，检查连接件的安装是否规范，是否紧固。

（3）使用非破坏性检测方法，检测连接件的密封性能，确定其质量合格。

4.施工工艺的检验（1）检查施工过程中是否按照设计要求进行，是否采用了规范的工艺和方法。

（2）检查施工过程中是否存在漏水、滴水、泄露等问题。

5.检测数据的检验（1）按照设计要求，检查检测数据的准确性和合理性。

（2）对检测数据进行统计和分析，判断其符合性和合格性。

五、检验结果记录和评价1.管道的安装情况（1）根据检查结果，管道的安装位置符合设计要求。

（2）管道材质符合设计要求，质量合格。

（3）管道连接紧密、牢固，并且添加了适当的支撑。

（4）管道表面平整、光滑，无损伤和腐蚀。

2.连接件的质量（1）连接件材质符合设计要求，质量合格。

（2）连接件安装规范，紧固可靠。

（3）连接件密封性能良好，质量合格。

3.施工工艺（1）施工过程规范，按照设计要求进行。

（2）无漏水、滴水、泄露等问题。

4.检测数据（1）检测数据准确、合理。

（2）检测数据统计和分析结果符合设计要求。

六、检验结论经过检验，室内给水管道安装质量达到设计要求，达到验收标准。
