机械设计课程设计传动方案在机械设计课程中，传动方案真是个“头疼”的话题，嘿，谁说机械设计不可以轻松点呢？这可是一门可以“玩”的艺术，动手能力和脑洞都得用上。
想象一下，咱们在车间里，围着一堆机械零件，真像在拼乐高，有点兴奋又有点紧张。
传动方案嘛，简单说就是把动力从一个地方“搬家”到另一个地方，让机器能够“跑起来”。
选对了传动方案，整个机器就像喝了红牛，活力满满。
有了动力，接下来的问题就是怎么把这个动力传递出去。
对，传动方式就像挑选衣服，得看场合。
齿轮、链条、皮带，这些就像不同风格的衣服，各有各的特色。
齿轮传动就像稳重的绅士，精准又可靠；链条传动呢，像个自由奔放的青年，灵活又活泼；皮带传动则是随和的朋友，适应性强。
每种传动方式都有自己的“粉丝”，可不能随便选，得考虑实际的使用情况。
再说说效率，传动效率就像是个“隐形的老师”，总是在默默地影响着咱们的成果。
传动效率高，机器工作起来那叫一个顺畅，节省能源又省心。
反之，效率低就像拖了后腿，真是让人“心塞”。
所以，在设计传动方案时，得考虑材料的摩擦力、传动比、负载等多种因素。
这可不是随便玩玩的事儿，要深入研究，才能找到最优的方案。
就像挖掘宝藏，越深入，越能发现惊喜。
设计传动方案还得考虑维护，机器好比是个大哥，得照顾好。
要是设计得不合理，后期维修就像登山，困难重重，真是让人“哭笑不得”。
而一个简单易维护的传动方案，才是最终的赢家。
定期检查、润滑、换零件，这些都是不可或缺的环节。
想象一下，咱们的机器就像一个耐心的老爷爷，越照顾越年轻，越健康。
现代科技也给传动方案的设计带来了不少“新鲜血液”。
智能化、自动化的趋势已经在这条路上飞奔，越来越多的新材料、新技术应运而生。
比如说，3D打印技术的引入，让零件制造变得简单，省时省力。
智能传感器的使用，能够实时监测机器状态，提前预警，简直是个“天眼”。
这可真是让人兴奋，未来的传动方案一定会更加高效，更加智能。
咱们不能忘了团队合作的重要性。

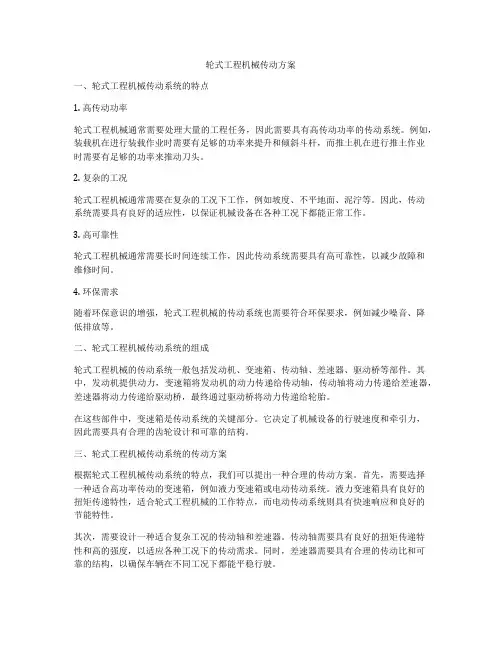

轮式工程机械传动方案一、轮式工程机械传动系统的特点1. 高传动功率轮式工程机械通常需要处理大量的工程任务，因此需要具有高传动功率的传动系统。
例如，装载机在进行装载作业时需要有足够的功率来提升和倾斜斗杆，而推土机在进行推土作业时需要有足够的功率来推动刀头。
2. 复杂的工况轮式工程机械通常需要在复杂的工况下工作，例如坡度、不平地面、泥泞等。
因此，传动系统需要具有良好的适应性，以保证机械设备在各种工况下都能正常工作。
3. 高可靠性轮式工程机械通常需要长时间连续工作，因此传动系统需要具有高可靠性，以减少故障和维修时间。
4. 环保需求随着环保意识的增强，轮式工程机械的传动系统也需要符合环保要求，例如减少噪音、降低排放等。
二、轮式工程机械传动系统的组成轮式工程机械的传动系统一般包括发动机、变速箱、传动轴、差速器、驱动桥等部件。
其中，发动机提供动力，变速箱将发动机的动力传递给传动轴，传动轴将动力传递给差速器，差速器将动力传递给驱动桥，最终通过驱动桥将动力传递给轮胎。
在这些部件中，变速箱是传动系统的关键部分。
它决定了机械设备的行驶速度和牵引力，因此需要具有合理的齿轮设计和可靠的结构。
三、轮式工程机械传动系统的传动方案根据轮式工程机械传动系统的特点，我们可以提出一种合理的传动方案。
首先，需要选择一种适合高功率传动的变速箱，例如液力变速箱或电动传动系统。
液力变速箱具有良好的扭矩传递特性，适合轮式工程机械的工作特点，而电动传动系统则具有快速响应和良好的节能特性。
其次，需要设计一种适合复杂工况的传动轴和差速器。
传动轴需要具有良好的扭矩传递特性和高的强度，以适应各种工况下的传动需求。
同时，差速器需要具有合理的传动比和可靠的结构，以确保车辆在不同工况下都能平稳行驶。
最后，需要选择一种高可靠性的驱动桥。
驱动桥需要具有良好的扭矩传递特性和高的可靠性，以确保车辆在长时间连续工作下不易发生故障。
同时，我们还需要注意环保要求。
传动系统需要具有低噪音、低排放等特点，以符合环保要求。
![机械原理NO[1]. 24 第十四章 机械传动系统的方案](https://img.taocdn.com/s1/m/24c3a8f4b307e87100f69696.png)
机械传动系统方案设计和性能测试综合实验报告
本文的主要内容为介绍我们小组在机械传动系统方案设计和性能测试综合实验的研究
成果及总结。
我们小组对机械传动系统的方案设计和性能测试进行了综合实验，以获得最佳结果。
首先，先进行轴系设计，选择和确定轴系组件，包括滑轮、轴承、传动连接等，其优先考
虑部件质量和可行性，并确定连接方式、配合角度等，以满足外型、尺寸及传动功能要求。
然后，在设计中，将系统负荷和精度应用于轴系的设计、布置和选择，计算滑轮直径、轴承载荷分配及轴承选择，使系统结构和材料能符合要求。
并且，在设计过程中，我们根
据工程实践结果，优化轴系设计，及时调整传动参数，以确保全过程设计准确
接下来，还采用了性能指标及仿真的方法，用以确定传动系统的非线性特性。
这需要
建立仿真模型，参数校准，以及通过仿真来确定传动系统的节点位置、平坦度、可调谐性、扭振性等。
最后，我们将性能测试结果与设计结果进行了比对，核实性能指标设计的准确性。
实验研究及试验验证了机械传动系统性能设计的正确性，实现了机械传动系统的最佳
化设计，使系统效率大大提升，实现了多个性能指标均衡交互配合。
本实验研究及应用贴近实际，深入实践，总结技术成熟，提供了良好的借鉴，为进一
步优化机械传动系统的理论设计和应用指明了新的方向，为满足实际应用提供了成功的实
例案例。
传动方案设计怎么写内容简短的传动方案设计怎么写内容简短的一、简介二、需求分析三、传动系统选择四、传动比例计算五、传动元件选型六、方案优化和评估七、总结一、简介传动方案设计是机械设计中重要的一环，它决定了传动系统的性能和可靠性。
一个好的传动方案能够提高机械设备的效率和使用寿命，降低能源消耗和维护成本。
本文将从需求分析、传动系统选择、传动比例计算、传动元件选型、方案优化和评估等方面详细介绍传动方案的设计过程。
二、需求分析在进行传动方案设计之前，首先需要对机械设备的需求进行充分的分析。
包括对传动的速度、转矩、功率和运动精度等方面的要求进行明确。
同时需要考虑到机械设备的工作环境，如温度、湿度、振动等因素对传动系统的影响。
通过需求分析，可以明确传动方案设计的目标和限制条件，为后续的设计提供依据。
三、传动系统选择根据需求分析的结果，可以选择适合的传动系统。
常见的传动系统包括齿轮传动、带传动、链传动、蜗杆传动等。
不同的传动系统有着各自的特点和适用范围，需要根据具体情况进行选择。
在选择传动系统时，需要考虑到传动的效率、传动比、传动精度、传动平稳性等因素，并综合考虑设计成本和制造难度等因素。
四、传动比例计算传动比例是传动系统设计中的一个重要参数，它决定了输出轴的转速和转矩与输入轴的转速和转矩之间的关系。
在传动方案设计中，需要根据需求分析的结果和传动系统选择的结果，进行传动比例的计算。
传动比例的计算可以通过齿轮齿数、带轮直径比、链轮齿数比等方式进行。
通过合理的传动比例计算，可以满足机械设备的运动要求。
五、传动元件选型在传动方案设计中，需要对传动系统的各个元件进行选型。
常见的传动元件包括齿轮、带轮、链轮、蜗杆等。
在选型过程中，需要考虑到元件的材料、强度、寿命、制造精度等因素，并综合考虑设计成本和制造难度等因素。
通过合理的选型，可以满足机械设备的运动要求，并提高传动系统的可靠性和使用寿命。
六、方案优化和评估在完成传动方案的设计后，需要对方案进行优化和评估。
机械传动系统的设计与分析导言：机械传动系统是现代工程中常见的一种能够通过电动机、发动机等原动机的能量输出来驱动各种机械装置运动的装置。
它在各个行业中都扮演着重要的角色，汽车、机床、船舶等都离不开这一关键技术。
本文将对机械传动系统的设计与分析进行探讨，以期为读者提供一些有关这一领域的基础知识和实践经验。
第一部分：机械传动系统的基本原理机械传动系统是通过传递原动机的转矩和功率来实现装置运动的一种技术。
其基本原理是利用齿轮、链条、皮带等传动元件将原动机的转速和扭矩传递给负载。
在设计机械传动系统时，需要考虑到传动效率、可靠性、噪音和寿命等因素。
第二部分：机械传动系统的设计机械传动系统的设计包括选择传动元件、计算传动比、确定主传动轴和挑选传动方式等步骤。
首先需要根据负载特性和转矩要求来选择合适的传动元件，例如齿轮、链条或皮带。
然后根据输入轴和输出轴的转速要求计算传动比，确保系统能够满足负载的运行要求。
同时，还需要根据转矩传递路径和负载类型来确定主传动轴的位置，以及选择合适的传动方式，如直接传动、间接传动或多级传动等。
第三部分：机械传动系统的分析机械传动系统的分析是评估系统的性能和行为的过程，常见的分析手段包括传动效率计算、转矩和功率分析、动力学分析和可靠性评估等。
首先，通过对传动元件的几何尺寸和摩擦特性进行分析，可以计算传动效率，并评估系统对能源的利用效率。
其次，根据系统的输入和输出转矩，可以分析系统的动力平衡和传动效果，为系统的性能优化提供依据。
同时，也可以进行动力学分析，研究系统的振动特性和响应，以及设计和安装防震措施。
最后，通过对各个传动元件的可靠性分析和寿命评估，可以预测系统的使用寿命和故障概率，为维护和保养提供指导。
结论：机械传动系统的设计与分析是一项重要的工程任务，它关乎着装置的工作效率和可靠性。
在设计过程中，需要综合考虑负载特性、转矩要求和传动效率等因素，选择合适的传动元件和传动方式。
在分析过程中，则需要通过计算传动效率、分析转矩和功率、研究动力学特性以及评估可靠性来评估系统的性能。
机械传动装置总体设计方案引言机械传动是工程领域中常用的一种动力传递方式，它通过机械元件间的相互作用，将动力从原动机传递到负载上。
机械传动装置的设计方案的合理性对于确保机械系统的正常工作具有重要意义。
本文将介绍一种机械传动装置的总体设计方案，对其设计思路、工作原理、选材和结构等进行详细阐述。
设计思路机械传动装置的设计思路主要基于以下几个方面的考虑： 1. 功能需求：根据负载的性质和工作要求，确定传动装置需要实现的功能，例如传递动力、调节转速和转矩等。
2. 结构布局：根据传动装置的需求，设计合理的结构布局，选择合适的传动方式，包括齿轮传动、链条传动等。
3. 材料选用：根据传动装置的工作环境、负载特性和寿命要求，选择合适的材料，以确保传动装置的安全性和可靠性。
4. 尺寸确定：根据负载的功率和转速要求，确定传动装置各个部件的尺寸，包括齿轮的模数、链条的节距等。
工作原理本设计方案采用齿轮传动为主要传动方式。
其工作原理如下： 1. 原动机通过输入轴将动力输入传动装置。
2. 主齿轮和从齿轮通过齿轮齿槽的咬合将动力传递到输出轴上。
3. 根据需要，可以在传动过程中增加其他齿轮传动、链条传动等辅助传动方式，以满足不同的功能需求。
选材和结构在本设计方案中，我们选择了以下材料和结构： 1. 主齿轮和从齿轮：我们选择了高强度合金钢作为齿轮的材料，以确保其承载能力和耐磨性。
2. 链条：为了提高传动装置的可靠性和寿命，我们选择了高强度不锈钢链条作为辅助传动装置。
3. 结构布局：我们将主齿轮和从齿轮安装在机械箱体中，并通过轴承固定，以确保其稳定运行和长寿命。
设计参数根据实际应用需求，我们给出以下设计参数： 1. 输入功率：1000W 2. 输出转速：1000 rpm 3. 传动比：1:2 4. 齿轮模数：4结论本文介绍了一种机械传动装置的总体设计方案，通过合理的设计思路、选材和结构，实现了对动力的有效传递和转换。
机械传动系统方案设计一、传动系统的功能传动系统是连接原动机和执行系统的中间装置。
其根本任务是将原动机的运动和动力按执行系统的需要进行转换并传递给执行系统。
传动系统的具体功能通常包括以下几个方面： （1）减速或增速； （2）变速；（3）增大转矩； （4）改变运动形式；（5）分配运动和动力；（6）实现某些操纵和控制功能。
二、机械传动的分类和特点1、机械传动的分类1) 按传动的工作原理分类2) 按传动比的可变性分类机械传动啮合传动摩擦传动有中间挠性件 齿轮传动 蜗杆传动螺旋传动齿轮系传动 定轴轮系传动周转轮系传动链传动 同步带传动 普通带传动 绳传动摩擦轮传动2、机械传动的特点(1) 啮合传动的主要特点优点：工作可靠、寿命长，传动比准确、传递功率大，效率高（蜗杆传动除外），速度范围广。
缺点：对加工制造安装的精度要求较高。
(2) 摩擦传动的主要特点优点：工作平稳、噪声低、结构简单、造价低，具有过载保护能力。
缺点：外廓尺寸较大、传动比不准确、传动效率较低、元件寿命较短。
三、机械传动系统的组成及常用部件1、传动系统的组成减速或变速装置 起停换向装置 制动装置 安全保护装置2、常用机械传动部件1）减速器减速器是用于减速传动的独立部件，它由刚性箱体、齿轮和蜗杆等传动副及若干附件组成，常用的减速器如图1所示。
2）有级变速装置① 交换齿轮变速装置 ② 离合器变速装置机械传动定传动比传动齿轮传动蜗杆传动 螺旋传动 链传动带传动 有级变速传动变传动比传动无级变速传动摩擦轮无级变速传动带式无级变速传动链式无级变速传动③塔形带轮变速装置3）无级变速装置图1图2图3图4传动简图图5图6图7图8图1 常用减速器四、机械传动系统方案设计1、机械传动系统方案设计的过程和基本要求1）方案设计的一般步骤机器的执行系统方案设计和原动机的预选型完成后，即可进行传动系统的方案设计。
设计的一般步骤如下：•确定传动系统的总传动比。
•选择传动的类型、拟定总体布置方案并绘制传动系统的运动简图。
•分配传动比。
即根据传动布置方案，将总传动比向各级传动进行合理分配。
•计算传动系统的性能参数，包括各级传动的功率、转速、效率、转矩等性能参数。
•通过强度设计和几何计算，确定各级传动的基本参数和主要几何尺寸，如齿轮传动的中心距、齿数、模数、齿宽等。
2）方案设计的基本要求传动方案的设计是一项复杂的工作，需要综合运用多种知识和实践经验，进行多方案分析比较，才能设计出较为合理的方案。
通常设计方案应满足以下基本要求：•传动系统应满足机器的功能要求，而且性能优良；•传动效率高；•结构简单紧凑、占用空间小；•便于操作、安全可靠；•可制造性好、加工成本低；•维修性好；•不污染环境。
2、机械传动类型的选择选择机械传动类型时，可参考以下原则：1）与原动机和工作机相互匹配；2）满足功率和速度的范围要求；3）考虑传动比的准确性及合理范围；4）考虑结构布置和外廓尺寸的要求；5）考虑机器质量；6）经济性因素。
3、传动系统的总体布置1）传动路线的确定传动路线的型式注：□—原动机；○—传动； —执行机构。
2）传动顺序的安排传动顺序通常按以下原则考虑。
1）斜齿轮与直齿轮传动——斜齿轮传动应放在高速级；2）圆锥齿轮与圆柱齿轮传动——圆锥齿轮应放在高速级；3）闭式和开式齿轮传动——闭式齿轮传动应放在高速级。
4）链传动——应放在传动系统的低速级；5）带传动——应放在传动系统的高速级；6）适宜放在传动系统的低速级的传动或机构——对改变运动形式的传动或机构，如齿轮齿条传动、螺旋传动、连杆机构及凸轮机构等一般布置在传动链的末端，使其靠近执行机构。
7）有级变速传动与定传动比传动——有级变速传动应放在高速级；8）蜗杆传动与齿轮传动——若蜗轮材料为锡青铜，为提高传动效率，则应将蜗杆传动置于高速级；——当蜗轮材料为无锡青铜或铸铁等材料时，因其允许的齿面滑动速度较低，为防止齿面胶合或严重磨损，蜗杆传动应置于低速级。
此外，在布置各传动的顺序时，还应考虑传动件的寿命、维护的方便程度、操作人员的安全性以及传动件对产品的污染等因素。
4、传动比的分配分配传动比时应注意以下几点：1）通常不应超过各种传动的推荐传动比；2）分配传动比应注意使各传动件尺寸协调、结构匀称，避免发生相互干涉。
3）对于多级减速传动，可按照“前小后大”（即由高速级向低速级逐渐增大）的原则分配传动比，且相邻两级差值不要过大。
4）在多级齿轮减速传动中，低速级传动比小些，有利于减小外廓尺寸和质量；5）在采用溅油润滑方式时，分配传动比要考虑传动件的浸油条件。
6）在蜗杆—齿轮传动中，将齿轮传动放在高速级时，可得到较高的传动精度。
7）对于要求传动平稳、频繁起停和动态性能较好的多级齿轮传动，可按照转动惯量最小的原则设计。
五、机械传动系统的特性及其参数机械传动系统的特性包括运动特性和动力特性。
运动特性如转速、传动比和变速范围等；动力特性如功率、转矩、效率及变矩系数等。
1、传动比对于串联式单流传动系统，当传递回转运动时，其总传动比i 为k cri i i n n i ⋅⋅⋅==21 其中，n r 为原动机的转速或传动系统的输入转速（r/min ）；n c 为传动系统的输出转速（r/min ）；i 1，i 2，…，i k 为系统中各级传动的传动比。
在各级传动的设计计算完成后，由于多种因素的影响，系统的实际总传动比i 常与预定值i '不完全相符，其相对误差r i 可表示为''ii i r i -=2、转速和变速范围传动系统中，任一传动轴的转速n i 可由下式计算：⋅⋅⋅=21i i n n ri 其中，⋅⋅⋅21i i 表示从系统的输入轴到该轴之间各级传动比的连乘积。
有级变速传动装置中，当输入轴的转速n r 一定时，经变速传动后，若输出轴可得到z 种转速，并由小到大依次为n 1、n 2、…、n z ，则z 称为变速级数，最高转速与最低转速之比称为变速范围，用R n 表示，即m inm ax1i i n n R z n ==其中，zr r n n i n n i ==min 1max ,。
输出转速常采用等比数列分布，且任意两相邻转速之比为一常数，称为转速公比，用符号Φ表示，即12312Φ-=⋅⋅⋅===z z n n n n n n 公比Φ一般按标准值选取，常用值为1.06、1.12、1.36、1.41、1.58、1.78、2.00。
变速范围R n 、变速级数z 和公比Φ之间的关系为：1-z 123121Φ=⋅⋅⋅⋅==-z z z n n n n n n n n n R 变速级数越多，变速装置的功能越强，但结构也越复杂。
在齿轮变速器中，常用的滑移齿轮是双联或三联，所以通常变速级数取为2或3的倍数。
3、机械效率各种机械传动及传动部件的效率值可在设计手册中查到。
在一个传动系统中，设各传动及传动部件的效率分别为η1、η2、…ηn ，串联式单流传动系统的总效率η为η = η1 η2 … ηn4、功率机器执行机构的输出功率ωP 可由负载参数（力或力矩）及运动参数（线速度或转速）求出，设执行机构的效率为ωη，则传动系统的输入功率或原动机的所需功率为ωωηηP P r =原动机的额定功率P e 应满足P e ≥P r ，由此可确定P e 值。
设计各级传动时，常以传动件所在轴的输入功率P i 为计算依据，若从原动机至该轴之前各传动及传动部件的效率分别为η1、η2、…ηi ，则有i i P P ηηη⋅⋅⋅=21'其中，P '表示设计功率。
对于批量生产的通用产品，为充分发挥原动机的工作能力，应以原动机的额定功率为设计功率，即取P '＝P e ；对于专用的单台产品，为减小传动件的尺寸，降低成本，常以原动机的所需功率为计算功率，即取P '＝P r 。
5、转矩和变矩系数传动系统中任一传动轴的输入转矩T i （N •m ）可由下式求出：iii n P T 31055.9⨯= 其中，P i 表示轴的输入功率（KW ），n i 表示轴的转速（r/min ）。
传动系统的输出转矩T c 与输入转矩T r 之比称为变矩系数，用K 表示，由上式可得：i n P n P T T K cr rc r c η===其中，P c 表示传动系统的输出功率。
参考文献1. 吴宗泽. 高等机械设计. 北京: 清华大学出版社. 1991.1:5-24.2. 濮良贵, 纪名刚, 陈国定等. 机械设计（第八版）. 北京: 高等教育出版社, 2010.3. 邱宣怀. 机械设计（第四版）. 北京: 高等教育出版社, 1997.4. 余俊等. 机械设计（第二版）. 北京: 高等教育出版社, 1986.5. 吴宗泽. 机械设计. 北京: 中央广播电视大学出版社, 1998.。
