钻孔灌注桩施工作业指导书（水下）目录1 引用文件2 施工准备2.1作业条件2.2材料及机具3 操作工艺3.1工艺流程3.2主要施工方法3.3雨天施工的技术措施3.4施工难点、重点及解决方案4 质量标准4.1 主控项目4.2 一般项目5 成品保护6 注意事项6.1 应注意的质量问题6.2 应注意的安全问题6.3 应注意的环境问题7 质量记录1、引用文件（1）《公路桥涵施工技术规范》JTGT F50-2011（2）《城市桥梁工程施工与质量验收规范》CJJ 2-2008（3）工程施工图纸（4）工程施工合同2 施工准备2.1作业条件（1）在旱地上，清除杂物，场地平整、满足钻孔灌注桩的施工作业区域、条件，如遇到软土地基应经行处理。
在浅水中，宜筑岛经行施工。
在深水中，宜搭设平台。
（2）图纸要求采用钻孔灌注或地质条件满足钻孔灌注桩施工的条件；2.2材料及机具桩孔灌注桩所采用的主要材料：钢筋、混凝土、膨润土、水源机具：旋挖钻机、装载机、翻斗车、吊车、泥浆泵、发电机、电焊机3 操作工艺3.2主要施工方法一、施工准备1）、修筑便道、平台：修筑便道通往墩台位置处；施工平台平整压实，满足钻机施工时平稳的要求。
做好附近地面排水防止雨季降水影响施工。
2)、认真审核孔桩地质断面及平面布置图，现场仔细核对桥两侧施工范围内有无与已埋管线抵触情况。
3)、在施工前先对钻机及工作人员进行岗前培训，组织施工人员熟悉施工流程及掌握钻孔桩操作技能。
二、施工技术要点（1）钻孔准备测量放线定桩位：先定出基础中心线，测量地面标高，桩孔中心外3m设置前后左右的桩孔定位护桩，施工时拉线确定桩位。
桩孔定位后报驻地监理工程师复核确认。
护筒的埋设：护筒用厚≥5mm钢板卷制而成，其内径比桩径大200mm，长度≥2.0m，并根据现场地质情况而定。
根据复核好的桩位挖好基坑后，护筒埋设平面位置偏差不大于5cm，倾斜度不大于1％。
在护筒外侧四周以及下部50cm范围内夯填粘土，以防钻进过程中造成塌孔。

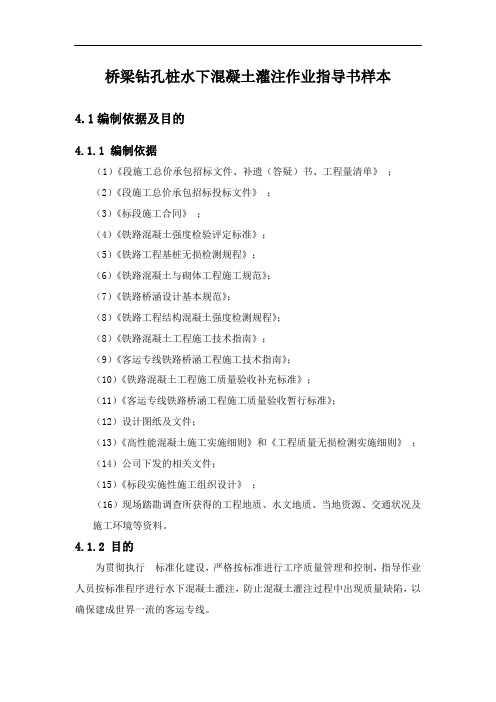

桥梁钻孔桩水下混凝土灌注作业指导书样本4.1编制依据及目的4.1.1 编制依据（1）《段施工总价承包招标文件、补遗（答疑）书、工程量清单》；（2）《段施工总价承包招标投标文件》；（3）《标段施工合同》；（4）《铁路混凝土强度检验评定标准》；（5）《铁路工程基桩无损检测规程》；（6）《铁路混凝土与砌体工程施工规范》；（7）《铁路桥涵设计基本规范》；（8）《铁路工程结构混凝土强度检测规程》；（8）《铁路混凝土工程施工技术指南》；（9）《客运专线铁路桥涵工程施工技术指南》；（10）《铁路混凝土工程施工质量验收补充标准》；（11）《客运专线铁路桥涵工程施工质量验收暂行标准》；（12）设计图纸及文件；（13）《高性能混凝土施工实施细则》和《工程质量无损检测实施细则》；（14）公司下发的相关文件；（15）《标段实施性施工组织设计》；（16）现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等资料。
4.1.2 目的为贯彻执行标准化建设，严格按标准进行工序质量管理和控制，指导作业人员按标准程序进行水下混凝土灌注，防止混凝土灌注过程中出现质量缺陷，以确保建成世界一流的客运专线。
4.2适用范围本作业指导书适用于 钻孔桩水下混凝土灌注工序施工。
4.3混凝土灌注方法及工艺要求4.3.1施工工艺流程水下混凝土灌注工序施工工艺流程见图1。
4.3.2浇筑前的准备工作混凝土浇筑前应周密组织，精心安排，做好以下准备工作： （1）完成钢筋笼、声测管的下设和清孔验收工作。
（2）配管。
根据孔深编排各根导管的管节组合，并填写“ 桩导管下设、开浇情况记录表（自制）(见附表1)”，记录好导管下设顺序、每根导管根数、各管节的长度、导管实际下设情况、开浇情况等。
（3）绘制“钻孔桩水下混凝土浇筑指示图”（自制）（附表2）。
其主要内容有：桩孔纵剖面图、导管布置、每根导管的分节长度及分节位置、理论与实际浇筑混凝土方量、不同时间的混凝土面深度和理论与实浇方量、时间～浇筑方量过程曲线等。
钻孔桩水下混凝土灌注作业指导书2.1编制依据及目的2.1.1 编制依据1) 新建XX铁路客运专线站前工程施工总价承包招标XXXX标招标文件、补遗（答疑）书、工程量清单、初步设计图纸等。
2）现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。
3）XXXXXXXXXX工程局有限公司所拥有的技术装备力量、机械设备、管理水平、工法及科技成果和多年积累的工程施工经验。
4）国家、铁道部现行的铁路工程建设施工规范、验收标准、安全规则等。
5）国家及江苏省、浙江省相关法律、法规及条例等。
6）XXXXXXXXXXXXX有限公司近年来铁路、高速公路、宁杭高速铁路等类似施工经验、施工工法、科技成果。
2.1.2 目的为贯彻执行宁杭高速铁路标准化建设，严格按标准进行工序质量管理和控制，指导作业人员按标准程序进行水下混凝土灌注，防止混凝土灌注过程中出现质量缺陷，以确保建成世界一流的高速铁路。
2.2适用范围本作业指导书适用于XX铁路客运专线XXXXXXXX标段钻孔桩水下混凝土灌注工序施工。
2.3混凝土灌注方法及工艺要求2.3.1施工工艺流程水下混凝土灌注工序施工工艺流程见图1。
图1 钻孔桩混凝土浇注工序施工工艺流程图2.3.2浇筑前的准备工作混凝土浇筑前应周密组织，精心安排，做好以下准备工作：（1）完成钢筋笼、声测管的下设和清孔验收工作。
（2）配管。
根据孔深编排各根导管的管节组合，并填写“桩导管下设、开浇情况记录表（自制）(见附表1)”，记录好导管下设顺序、每根导管根数、各管节的长度、导管实际下设情况、开浇情况等。
（3）绘制“钻孔桩水下混凝土浇筑指示图”（自制）（附表2）。
其主要内容有：桩孔纵剖面图、导管布置、每根导管的分节长度及分节位置、理论与实际浇筑混凝土方量、不同时间的混凝土面深度和理论与实浇方量、时间～浇筑方量过程曲线等。
在混凝土浇筑指示图中，各节导管的上下位置应倒过来画，以便在浇筑过程中直观了解管底已提升到了什么位置。
钻孔灌注桩施工作业指导书1.作业前准备1.1 确定施工图纸和工程规范在施工前，要仔细研究和理解工程设计图纸和相关工程规范，了解灌注桩的设计要求和施工方法。
1.2 准备材料和设备根据设计要求和规范，准备好所需的材料和设备，如混凝土、钢筋、灌注桩机、搅拌车等。
1.3 确定施工场地和交通安全选择适当的场地进行施工，并确保施工区域的交通畅通和安全。
1.4 检查施工人员的资质和安全防护措施检查施工人员的技能和资质，并确保他们配备了必要的安全防护装备，如安全帽、安全鞋、防护眼镜等。
2.施工工序2.1 桩位布置根据设计图纸确定灌注桩的布置位置和间距，并在场地上标示出桩位。
2.2 钻孔使用钻孔设备进行钻孔，根据设计要求确定钻孔的深度和直径。
钻孔时要注意以下事项：- 桩位正确、垂直和水平- 确保钻孔的稳定性和安全- 安全监控钻孔机的操作和钻孔进度- 钻孔过程中及时清理孔内碎屑，以确保孔壁的清洁2.3 悬吊钢筋笼在钻孔完成后，悬吊钢筋笼进入孔洞，根据设计图纸和规范确定钢筋笼的尺寸和数量。
钢筋笼的悬吊过程要保持笼子稳定，并确保其垂直和居中。
2.4 灌注混凝土开始灌注混凝土前，要先将混凝土搅拌均匀，并使用抽水泵将混凝土输送到钻孔中。
灌注混凝土时要注意以下事项：- 控制灌注速度和压力，以避免孔壁坍塌或混凝土溢出- 确保混凝土填充到设计要求的高度和密实度- 确保混凝土的成型工作和质量符合规范要求2.5 桩顶处理在灌注混凝土后，根据设计要求对桩顶进行处理。
常见的处理方式包括抹平、修整和封闭。
3.质量控制和安全防护3.1 质量控制在施工过程中，要进行严格的质量控制，包括以下方面：- 监控钻孔的深度和直径- 检查钢筋笼的尺寸和布置- 检测混凝土的材料成分和强度- 保证施工过程和质量符合设计要求和规范3.2 安全防护施工期间要重视安全防护工作，包括以下方面：- 严格遵守安全操作规程和规范- 使用个人防护装备，如安全帽、防护眼镜、安全鞋等- 安排专人对设备和施工现场进行日常检查和维护- 安排专人负责施工现场的安全和交通疏导4.施工验收和记录施工完成后，要进行验收和记录工作，包括以下方面：- 针对钻孔、钢筋笼和混凝土进行检验和测试- 记录钻孔的深度、直径和倾角等信息- 记录钢筋笼的尺寸、数量和布置等信息- 记录混凝土的材料成分、施工工艺和质量数据- 根据验收结果判定施工是否符合要求，并做出相应处理以上是钻孔灌注桩施工的一般作业指导书，具体情况还需根据工程的实际情况进行相应的调整和补充。
水下砼灌注作业指导书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制钻孔灌注桩水下混凝土灌注施工作业指导书1．适用范围适用于桥梁钻孔灌注桩水下混凝土灌注施工。
2．作业准备2.1内业技术准备施工前技术人员应认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全质量保证措施和应急预案。
对施工人员进行技术交底及岗前技术培训，考核合格后持证上岗。
准备好水下混凝土浇筑记录表等资料，根据测量数据计算出浇筑混凝土应到的高程及方量。
2.2外业技术准备灌注前，对主要机具及配套设备进行检查、维修，对混凝土的运输通道疏通，确保混凝土的连续浇筑。
检测泥浆指标及孔底沉渣厚度，合格后报监理工程师验收。
3．技术要求3.1施工前按设计提拱的配合比进行试验，确定施工配合比。
3.2混凝土的拌合采用工厂集中拌合，砼灌车运输至现场。
3.3沉渣经测定符合摩擦桩W 20c m，端承桩W 5c m的要求。
3.4现场混凝土满足首次灌注埋深》1m要求，并有保证连续灌注的混凝土供应。
3.5水下混凝土用导管均应进行试拼试压，不得漏水，试水压力宜为孔底静水压力的1.5 倍。
3.6水下混凝土灌注用材料均应符合设计要求。
4．施工程序与工艺流程4.1施工程序桩基水下混凝土施工程序为：导管水密性试验及安装一二次清孔一混凝土现场检测一首批混凝土一灌注混凝土一导管随混凝土灌注进程的提升、拆卸T埋深控制一声测管检查一桩头控制。
4.2工艺流程图4.1 水下混凝土灌注工艺流程图5．施工要求当钻孔深度达到设计要求后，对孔深、孔径、孔位和孔形等进行检查，确认满足设计要求后，立即填写终孔检查证，并经驻地监理工程师认可，方可进行钢筋笼安装和灌注水下混凝土的准备工作。
5.1导管水密性试验及安装5.1.1导管在使用前或使用一段时间后，除应对其规格、质量和拼接构造进行认真的检查外，还需做拼装、过球和水压试验，水压试验时的压力应不小于灌注混凝土时导管可能承受的孔底静水压力的1.5 倍。
钻孔灌注桩作业指导书一、前言钻孔灌注桩是一种常见的基础工程施工方法，具有适应性强、承载能力高、施工噪音小等优点，在桥梁、高层建筑、港口码头等工程中得到了广泛应用。
为了确保钻孔灌注桩施工的质量和安全，特制定本作业指导书。
二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等级等设计要求。
（2）编制施工组织设计或施工方案，明确施工工艺、施工顺序、质量控制要点、安全保障措施等。
（3）进行技术交底，将施工技术要求和质量标准传达给施工人员。
2、材料准备（1）钢筋：钢筋的品种、规格、质量应符合设计要求，并有出厂合格证和检验报告。
（2）水泥：宜采用硅酸盐水泥或普通硅酸盐水泥，其强度等级不应低于 425 级，并有出厂合格证和检验报告。
（3）砂：宜采用中砂或粗砂，含泥量不应大于 3%。
（4）石子：宜采用碎石或卵石，粒径不宜大于 40mm，含泥量不应大于 1%。
（5）水：宜采用饮用水，当采用其他水源时，水质应符合国家现行标准《混凝土拌合用水标准》（JGJ 63）的规定。
3、机械设备准备（1）钻孔设备：根据地质条件和桩径大小，选择合适的钻孔设备，如旋挖钻机、冲击钻机、回转钻机等。
（2）起吊设备：如汽车吊、履带吊等，其起重能力应满足施工要求。
（3）灌注设备：如混凝土搅拌运输车、混凝土输送泵、导管等。
4、场地准备（1）平整场地，清除杂物，换填软土，修筑施工便道。
（2）设置泥浆池和沉淀池，其容量应满足施工要求。
（3）测量放线，确定桩位，并设置护桩。
三、施工工艺流程1、埋设护筒（1）护筒一般采用钢板制作，内径应比桩径大 200 400mm。
（2）护筒中心应与桩位中心重合，偏差不得大于 50mm。
（3）护筒埋设深度应根据地质情况确定，一般为 1 2m，在黏性土中不宜小于 1m，在砂土中不宜小于 15m。
（4）护筒顶面应高出地面 300mm 左右，周围用黏土填实。
2、制备泥浆（1）根据地质条件和钻孔方法，选择合适的泥浆性能指标，如比重、黏度、含砂率等。
钻孔灌注桩施工作业指导书1 适用范围本作业指导书适用于回旋钻成孔、冲击钻成孔、旋挖钻成孔等灌注桩的施工。
2 作业准备2.1技术准备2.1.1会同设计、监理完成现场交接桩和施工技术交底工作。
组织测量部门进行轴线定位和各控制点的闭合复制，对施工人员进行专项培训等。
2.1.2熟悉和分析施工现场的水文、地质等资料，熟悉设计图纸并编制钻孔桩单项施工组织设计，向作业队施工人员进行技术、安全、质量、环保交底，确保施工过程中的工程质量和人身安全。
2.1.3熟悉施工现场环境，摸清施工范围内的地下管线、地下构筑物、危险建筑等分布情况。
2.1.4按照混凝土的强度设计要求，做水下混凝土配合比、施工配合比，满足钻孔桩灌注混凝土的要求。
2.2机具准备2.2.1做好机具设备、场地的规划布置。
2.2.2钻孔钻机大致分为三类：一类是冲击式钻机，配有钻架和起吊、冲击等全套设备；另一类是回旋钻机；第三类是旋挖钻机。
2.2.3项目应根据钻孔直径、深度、土层情况、供应条件等选择合理配置钻机。
2.3场地准备2.3.1钻孔场地的平面尺寸应按桩基设计的平面尺寸、桩基数量和钻机底座平面尺寸、钻机移位要求以及其他配合施工机具设施布置等情况而定。
2.3.2施工场地或工作平台的高度应考虑施工期间可能出现的高水位或潮水位，并高出其上0.5～1.0m。
2.4桩位测定2.4.1根据设计资料，复核桩位轴线控制网和高程基准点。
2.4.2确定桩位中心，以中心为圆心，以大于桩身半径在四周十字护桩，做好标记并固定好。
经驻地监理工程师核查、批准后开钻。
3 技术要求3.0.1安装钻机时机座底部应垫平，保持稳定，并打入木楔防滑，不得产生位移和沉陷。
钻尖、钢丝绳在同一垂线上，与护筒中心偏差不得大于 5cm，钻机就位测量护筒顶标高，用于钻孔过程中进行孔深测量参考。
3.0.2钻进过程中，应始终保持孔内水位应高于护筒底口 500mm 以上，掏取钻渣和停钻时应及时向孔内补水，保持水头高度。
钻孔灌注桩作业指导书1、目的/适用范围为确保钻孔灌注混凝土的工程质量，实施本作业指导书，在施工过程中，对钻孔及水下混凝土灌注工程关键工序进行监控，以保证该工程处于受控状态。
本作业指导书适用于钻孔桩基础工程。
2、作业前的准备2.1 材料2.1.1 泥浆：⑴比重：正循环旋转钻机使用管形钻头钻孔时，入孔泥浆比重为1.1~1.3；反循环钻机入孔时，泥浆比重可为1.05~1.15；松散易坍地层1.4~1.6。
⑵粘度：入孔泥浆粘度，一般地层为16~22s；松散易坍地层为19~28s。
⑶其它性质：泥浆原料宜采用优质粘土，有条件时，可优先采用膨润土造浆。
新制泥浆的含砂率≯4%；胶体率≮95%；pH 值＞6.5。
2.1.2 水泥：选用硅酸盐水泥、普通水泥、火山灰质水泥。
水泥等级不宜低于32.5。
混凝土配制强度应较设计强度要求提高10%~20%，初凝时间用标准方式试验不宜早2.0h。
每立方米水泥用量不宜少于350kg。
2.1.3 粗骨料：宜用碎石，含泥量不得大于3%，最大粒径不得大于导管内径的1/4 或钢筋净距的1/4。
2.1.4 细骨料：宜选用石英含量高，颗粒浑圆，并有平滑筛分曲线的中砂。
细度模数在2.1~2.8 之间。
2.2 机具机械：钻机、造浆机、备用发电机、有计量控制的混凝土搅拌站、运输车、吊机、电焊机、抽水机。
工具：导管、储料斗、测绳、秒表、钢笔、记录表格、计算器、拆卸导管的工具、小水泵、铁锹、坍落度测定仪、试模、泥浆比重计、小磅秤等。
2.3 作业条件2.3.1 施工场地作业场地如果在旱地，应清除杂物，整平场地。
如有软土，则应做适当处理。
在浅水中时，可先筑围堰或用筑岛法施工。
深水中时，可搭设平台，平台应牢固稳定，能支撑钻机，遇洪水时钻机能顺利撤出。
2.3.2 制浆池、沉淀池、泥浆池一般应设在桥的下游，并尽量避免污染环境和河流。
2.3.3 确定钢筋笼的制作和安放场地，并确定运输车的行走路线与停靠位置。
2.3.4 护筒在旱地或水中时，宜选用钢护筒，钢护筒应坚硬不漏水。
钻孔桩水下混凝土灌注作业指导书1编制依据及目的1.1 编制依据（1）《铁路桥涵工程施工质量验收标准》（TB 10415-2003 J286-2001）；（2）《新建时速200公里客货共线铁路工程施工质量验收暂行标准》（铁建设【2004】8号）；（3）《铁路混凝土工程施工技术指南》（铁建设【2010】241号）；（4）《铁路混凝土工程施工质量验收标准》（TB 10424-2010 J1155-2011）；（5）《铁路混凝土结构耐久性设计规范》（TB10005-2010)（6）《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）（7）《铁路桥涵工程施工安全技术规程》（TB10303-2009 J946-2009）（8）《工程测量规范》（GB0026-93）；（9）《新建铁路工程测量规范》（TB10101-99）；（10）设计图纸及文件；（11）《煤运通道项目建设管理规定》（12）中铁十一局集团蒙华铁路项目经理部《桥梁施工组织设计》；（13）现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等资料。
（14）《铁路混凝土强度检验评定标准》(TB10425-94)；（15）《铁路工程结构混凝土强度检测规程》（TB10426-2004/J342－2004）；1.2 目的为贯彻执行新建蒙西至华中地区铁路煤运通道工程标准化建设，严格按标准进行工序质量管理和控制，指导作业人员按标准程序进行水下混凝土灌注，防止混凝土灌注过程中出现质量缺陷，以确保实现工程质量目标。
2适用范围本作业指导书适用于中铁十一局集团蒙华铁路MHTJ-20标段项目经理部三工区钻孔桩水下混凝土灌注（不含水中墩）工序施工。
3混凝土灌注及工艺要求3.1施工工艺流程水下混凝土灌注工序施工工艺流程见图1。
图1 钻孔桩混凝土浇注工序施工工艺流程图3.2浇筑前的准备工作混凝土浇筑前应周密组织，精心安排，做好以下准备工作：（1）完成钢筋笼、声测管的下设和清孔验收工作。
钻孔灌注桩施工作业指导书劳动力组织：桥梁工，架工，电焊工，钢筋工。
1.1机具设备：钻机，抽水机，搅拌机，吊装设备。
1.2施工安全及劳动保护1.3施工安全1.3.1.1工作台搭设平稳，并应设栏杆，不准有探头板，负荷量每平方米5公斤以上。
1.3.1.2在3米以上高空作业，必须戴安全带和安全帽。
1.3.1.3工地运输道路应平坦，坡度不大于2％。
1.3.1.4夜间应配足够的照明。
1.3.1.5工作前必须对各种机具钢丝绳，电路，电源，进行检修，达到完好状态，方可作业。
1.3.2劳动保护1.3.2.1戴安全带，安全帽。
1.3.2.2发给水鞋（下导管）2.基本作业2.1操作过程（1）备料；（2）制安护筒；（3）搭架子；（4）钻孔；（5）钻孔检查及清底；（6）钢筋笼制作及吊装就位；（7）灌注水下混凝土。
2.2操作规程2.2.1钻孔灌注施工前应先作试桩，以确定承载能力，施工方法及采用的机具设备。
2.2.2钻孔前应将护筒用埋设或压入方法安设在桩位上，其顶面中心与设计桩位偏差不得超过5㎝。
埋入护筒，底部和周围的一定范围内夯填粘土，防止漏水。
压入护筒，底部沉入土中深度，视河床土质而定。
2.2.3冲击法或冲抓法钻孔，为防止冲击振动使邻孔孔壁坍塌或影响邻孔已灌注完或达到一定强度后，方可开钻。
2.2.4在粘性土中钻孔，如土质良好不容易发生塌孔时，可抬高孔内水位，防止坍壁，在砂土，砂石土和卵石土中开钻孔，可采用泥浆护壁。
泥浆的比重一般为1.1～1.3，对坚硬大漂石卵石夹粗砂等为1.4～1.6，泥浆制作详见施工技术手册。
2.2.5钻进中，停钻时，抽渣或提钻除土过程中，应保持孔内规定的水位，以防坍孔。
起，下钻头速度均匀，不得骤然加速，以免碰撞孔壁，形成坍孔。
停钻时，孔口应加护盖，严禁钻头留在孔内，以防埋钻。
2.2.6发生坍孔时，应仔细检查原因和位置，然后进行处理，坍孔不严重的，可加大泥浆比重继续钻进，严重的回填重钻。
2.2.7出现流砂现象后，应增大泥浆比重，提高孔内压力，或用粘土块加水拌匀，作为大泥块投下。
钻孔灌注桩水下混凝土灌注作业指导书新疆北新基础工程有限责任公司二零一三年三月一、适用范围本作业指导书适用于工业建筑、民用建筑及铁路桥梁等等钻孔桩水下混凝土灌注施工。
二、作业准备1、技术准备开工前，技术人员应对施工图纸和施工组织设计进行认真阅读和审核，制定安全保障措施及应急预案。
对现场作业人员进行岗前技术、安全培训和考核，合格后持证上岗。
对考核合格的人员进行技术交底。
2、人员配备混凝土灌注工2人，普工2人。
总人数根据项目大小及工作量大小配备人数。
以上人员均通过岗前培训并具有水下混凝土灌注作业施工经验。
3、机具配备主要机具：吊车、导管、料斗。
检测设备：泥浆测试箱，测绳50m，50m钢卷尺，测温计，坍落度检测筒，150m3试模。
以上机械设备根据项目大小适当调配，各种机械设备均通过相关部门的检测，可进行安全施工生产。
4、材料准备材料主要混凝土，确保足额准时供应。
三、施工程序与工艺流程1、施工程序桩基水下混凝土施工程序为：导管水密性试验及安装→二次清孔→混凝土现场检测→首批混凝土→灌注混凝土→导管和导管随混凝土灌注进程的提拔→拆卸→清卸→埋深控制→声测管检查→填写灌注作业记录。
2、工艺流程四施工要求1、导管水密性试验及安装（1）导管在使用前或使用一段时间后，除对其规格、质量和拼接构造进行认真的检查外，还需做拼装、过球和水压试验，水压试验时的压力应不小于灌注时导管可能承受的最大压力的1.5倍。
导管壁可能承受的最大压力按下式计算：P w=1.3(γc× h c-γw× h w）式中 P w——导管壁可能承受的最大压力（kg/m2）；γc——混凝土容重（kg/m3）；h c——导管内混凝土柱最大高度，采用导管全长（m）；γw——导管内水或泥浆比重，一般为 1.0～1.25 kg/m2，大于1.25时不宜灌注水下混凝土；h w——钻孔内水或泥浆深度（m）。
（2）水密试验方法是把拼装好的导管先灌满水，两端封闭，一端焊接出水管接头，另一端焊接进水管接头，并与水泵出水管相接，启动水泵给导管注入压力水，当水泵的压力表压力达到导管需承受的计算压力时，稳压15min后接头及接缝处不渗漏即为合格。
（3）导管可在钻孔旁预先分段拼装，在吊放时逐段拼装。
分段拼装时，应仔细检查，变形和磨损严重的不能使用。
导管内壁和法兰表面如黏附有灰浆和泥砂应擦拭干净。
（4）导管在吊放时宜用两根钢丝绳分别系吊在最下端一节导管的两个吊耳上，并沿导管每隔6m左右用铁丝将导管和钢丝绳捆扎在一起。
导管吊放时，应使位置距孔中，轴线顺直，稳步陈放，防止卡挂钢筋骨架和碰撞孔壁。
导管上用油漆划上刻度，导管安装好后，插入孔底，然后提离孔底30cm,检验导管实际长度。
导管下放完毕后，做提升试验，检查在导管提升过程中是否与钢筋笼相互影响，确保在混凝土浇筑过程中提升导管时不会出现导管挂住钢筋笼的情况。
2、二次清孔水下混凝土灌注前必须进行二次清孔。
灌注水下混凝土是钻孔桩施工的重要工序，应特别注意。
钻孔应经成孔质量检验合格后方可开始浇筑工作，灌注前，对孔底沉淀层厚度应再进行一次测定。
如厚度超过规定，可用前述喷射法向孔底喷射3～5min,使沉渣悬浮，然后立即灌注首批混凝土。
3、混凝土拌合物现场性能检测（1）水下混凝土灌注前，需对混凝土的坍落度、入孔温度等进行测试，满足要求后方可进行混凝土浇注。
（2）隔水栓一般采用混凝土制作，其外径宜比导管内径小20～25mm,采用3～5mm厚的橡胶垫圈密封，其直径宜比导管内径大5～6mm。
（3）封底混凝土施工后导管埋置深度为1～3m。
检查导管内混凝土顶面标高是否满足要求，是否存在漏水现象，不满足要求则重新进行封底。
4、混凝土灌注灌注开始后，应紧凑的连续进行，严禁途中停工，同一个桩的混凝土持续灌注时间不应大于混凝土初凝时间。
尽量缩短导管拆除时间，下料掌握好速度，不宜太快太猛，以免造成气堵。
工作过程中要防止混凝土拌合物从漏斗顶溢出或从漏斗外掉入孔底。
使泥浆内含有水泥而变稠凝结，而使测深不准确。
灌注过程中，应注意观察管内混凝土下降和孔内水位升降情况，及时测量孔内混凝土面高度，正确指导导管的提升和拆除。
在灌注过程中，当导管内混凝土不满，含有空气是，后续混凝土要徐徐灌入，不可整斗地灌入料斗和导管，以免在导管内形成高压空气囊，挤出管节间的橡皮垫，而使导管漏水。
5、导管提升导管提升时应保持轴线竖直和位置居中，逐步提升。
如导管法兰卡挂钢筋骨架，可转动导管，并挂上升降设备，然后松动导管的接头螺栓或快速接头，同时将起吊导管用的吊钩挂上待拆的导管上端的吊环，待螺栓全部拆除或快速接头拆除后，吊起待拆的导管，徐徐放在地上，然后将料斗重新插入井口的导管内，校正好位置继续灌注。
拆除导管动作要快，时间一般不超过15 min。
要防止螺栓、橡胶垫和工具等掉入孔中，并注意安全，已拆下的管节要立即清洗干净，堆放整齐。
6、灌注混凝土测深和导管埋深控制（1）测深：灌注水下混凝土时，应探测水面或泥浆面以下的孔深和所灌注的混凝土高度，以控制沉淀层厚度、埋导管深度和桩顶高度。
测深锤法：目前多采用绳系重锤吊入孔内，使通过泥浆沉淀层而停留在混凝土表面上，根据测绳，所示锤的沉入深度作为混凝土灌注深度。
完全凭探测者手中所体测锤在接触混凝土顶面以前与接触混凝土顶面以后不同重量的感觉而判别。
测深桩的测锤的重量以重一些为好，为防止测深锤接触混凝土表面后陷入太深，以平底为宜，且底面积不宜太小。
一般制成圆锥形，锤底直径15cm左右，高8～12cm，锤用铁铸成，其重量视所系绳种类、测探深度和泥浆比重等而定，一般为6～9kg。
测绳用质轻、拉力强、遇水不伸缩，标有尺度的如尼龙皮尺为宜。
探测时须仔细，比已灌注的混凝土数量校对，防止错误。
（2）导管埋深控制：灌注混凝土时，导管埋入混凝土的深度，一般宜在2～6m较好。
在任何情况下，不得小于1m或大于6m。
少于1m 时，已发生拔导管时拔漏事故，大于6m以上时，易发生埋管拔不出来的事故。
拔管前须仔细测探混凝土面深度。
用测绳锤探测时，须有2人用2个测锤探测，防止误测。
7、混凝土最终灌注高度的确定为确保桩顶质量，在施工图桩顶高程以上应加灌一定高度，以便灌注结束后，将此段混凝土清除。
增加的高度可按孔深，成孔方法、清空方法确定，一般不宜小于0.5m，深桩不宜小于1m。
混凝土灌注到接近施工图桩顶高程时，工地值班人员要计算还需要的混凝土数量。
通知拌合站按需要数拌制，以免造成浪费。
为减少以后凿出桩头的工作量，可在灌注结束时，由于导管内混凝土柱高度减小，超压力降低，而导管外的泥浆及所含渣土稠度增加、比重增加。
如出现混凝土顶升困难时，可在孔内加水稀释泥浆，并掏出部分沉淀，使灌注工作继续进行。
再拔出最后一节导管时，拔管速度要慢，以防止桩顶沉淀的泥浆挤入导管下，形成泥心。
五、质量控制及检验1 、质量控制（1）混凝土灌注前必须准备足够的混凝土；设备必须维修保养、调试运转，并备足够的易损件；集料斗每次灌注混凝土前均应清理干净。
（2）导管连接时，接头必须清洗干净、涂上黄油，并加上密封圈，对于破损的密封圈进行调换，接头的螺纹要旋转到位，以防止漏水。
每次混凝土浇注拆管后应及时清洗导管，以免水泥砂浆附着凝固后下次浇注时造成堵管。
（3）混凝土到达现场时，进行坍落度、入模温度等检查，检测结果满足表4.2.1中的指标要求。
（4）灌注前对泥浆进行测试，指标满足比重不大于 1.1，含砂率小于2%，黏度控制在17～20s后方可灌注。
（5）为防止灌注过程中导管拔出混凝土面造成断桩现象出现，导管埋深要求控制在2～6m。
（6）声测管在灌注过程中，采用内插套管的方法检查是否有漏浆现象，一旦出现不通情况，即刻疏通，混凝土灌注结束后再进行检查，合格后灌满水，并用木塞封好。
（7）严格控制进入料斗内混凝土的坍落度。
发现混凝土有异常应停止灌注，处理不合格混凝土，同时查明原因后才能继续施工。
（8）灌注过程中，若发生意外而暂停，应不时地上下缓慢提升导管，以免导管埋置太深造成提升不动或混凝土假凝，从而出现堵管。
（9）认真检测混凝土面上升高度、导管埋深，并和已灌入的混凝土数量校核，以确定扩孔率或混凝土面上升是否正常。
（10）混凝土灌注至计算桩顶标高时，采用小漏斗或刚性竿探测混凝土面质量，以确定混凝土标高。
2、质量检验（1）钻孔灌注桩混凝土主控项目混凝土原材料、配合比设计、施工和水下混凝土的检验必须符合《建筑基桩建材技术规范》的规定。
（2）水下混凝土浇注必须符合施工工艺设计要求。
（3）桩的混凝土强度等级必须符合设计要求。
水下混凝土标准养护试件强度必须符合设计强度等级的1.15倍。
检验数量：施工单位每根桩应在混凝土的浇注地点随机抽样制作混凝土试件不得少于2组，每个桩基础监理单位见证取样检测或平行检验数量为施工单位检验数量的20%、10%，且不少于2组。
检验方法：施工单位进行混凝土强度试验，监理单位检查混凝土强度实验报告和进行见证取样检测或平行检验。
（4）桩身顶端必须清理上层浮浆露出新鲜混凝土面。
桩顶高程和主筋伸入承台的长度必须符合设计要求。
（5）钻孔桩桩身混凝土应匀质、完整。
其检验必须符合下列规定：1）对钻孔桩桩身混凝土应全部进行无损检测。
检测方法必须符合有关的规定。
2）对桩身混凝土质量有疑问和设计有要求的桩，应采用钻芯取样进行检测。
检测方法应符合相关规定。
检验数量：根据规范和设计要求。
六、施工安全1 施工人员应认真贯彻执行安全生产规程中的各项规定，加强现场安全教育工作，增强职工的安全意识，建立安全生产交底制度，要针对施工内容进行交底，并作书面记录。
2 工程施工中，当班的项目管理人员，各工序责任人，应定期和不定期对施工机械设备、测量计量仪器具的维护磨损连接和状态偏离等状况进行检查和技术复核。
及时对机械设备进行保养和维修。
3 起重吊装设备使用前，均应按程序进行检查和试运行验收，确认合格后在投入使用。
4孔口用钢筋网片或木板铺盖，防止人和物掉入其中。
5 应制定施工现场用电安全措施、安装、维修或拆除临时用电设施必须有证专业电工进行，施工现场所有电器设备都应做好接地保护。
七、环境保护1 混凝土灌注过程中排除的泥浆要通过引流集中沉淀处理，不得随意排放或引入河流。
2 废弃不用的混凝土要集中处理，不得随意排放或引入河流。
3混凝土灌注过程中及灌注完毕后，清洗管道、机械的废水不得随意排放或引入河流，以免造成环境污染。
