收音机的安装、检修与调试
6. 总电流正常扬声器有噪音但收不到台的检修 总电流正常，扬声器有声说明高频三极 管与低频放大电路都工作正常，故障原因可 能是低频放大电路前面的交流信号通道不畅 而造成的。 检修可采用刮擦信号输入法，即手捏镊 子钳，先刮擦低频前置放大级的基极，倾听 扬声器中有否刮擦声。如有的话，再沿信号 通路向前到耦合电容处刮擦，到中放或变频 级集电极与基极处刮擦，如果刮擦到某一点
安装双联电容，电位器及磁 先把磁棒架套在双联电容上，然后安 棒架 装双联电容的两颗螺钉 焊T1、扬声器、电池引线 装拨盘、磁棒等
5. 组装焊接要求
(1)、焊点大小均匀、光亮、圆润，无漏焊、虚焊、 桥接现象。焊脚修剪高度不超过2mm。 (2)、同类元件造型一致，电阻色环方向一致，以中 周贴底安装为准,所有元件安装高度不得超过 中周高度。
二、收音机故障检修
1. 整机静态工作电流的检测 装好干电池，关闭电源开关。将直流 电流表按极性接至开关的二端，如听到有 电台声音，则将频率拨盘拨至无电台处。 观察静态时整机直流电流总的消耗情况。 各级工作正常时该数值一般应在6-9mA之 间，小于6mA说明有些级电压设置不正常， 使得该级无法正常工作或不工作。大于 9mA则说明元件有装错、管脚有碰触、电 源有短路等情况，使得直流总电流取用过 大。
收音机的安装、检修与调试
2009.10
一、咏梅牌六管收音机
六管收音机原理图
二、收音机整机安装
1. 注意安全：
(1)、烙铁电源线是否存在漏电隐患！ (2)、烙铁在焊接中温度较高，严禁烫伤他人和自 己。也不要碰到其他任何可燃物和导线！
(3)、烙铁放置：烙铁头向外，导线向自己。
2. 检查印刷电路板:
525-1650KHz频率范围调试 (1)、高讯输出525KHz的音频载波信号。 收音机双连调至低端，音量开至合适位置。 调整本机震荡线圈的磁芯(黑)，在波形完 好的情况下，使输出电压达到最大。 (2)、高讯输出1650KHz的音频载波信号。 收音机双连调至最高端，音量开至合适位 置。调整震荡回路的微调电容(左),在出现 正弦波后，观察输出幅度是否达到最大。 (3)、高低端调整互有影响，需要重复 调试2-3次才能调准。
调频收音机的组装与调试
《高频电子线路》课程设计报告题目调频收音机的组装与调试学院信息工程学院专业通信工程班级学生姓名学号指导教师一、收音机的工作原理FM/AM 收音机的组成框图FM/AM 收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。
信号与本地振荡器产生的本振信号进行FM 混频，混频后输出。
混频信号由中频回路进行选择，提取以中频10.7MHz 为载波的调频波。
该中频选择回路由10.7MHz 滤波器构成。
中频调制波经中放电路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。
如图所示：其总电原理图如图所示：注：K2置于FM段，L2对于FM段的调整很重要。
CA是AM的输入联，CB是振荡联；CE是FM输入联，CD是振荡联。
二、CXA1691BM集成电路CXA1691BM内部功能框图如图所示：调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚外接CC调谐回路选频，7脚外接CD本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF2选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C15耦合到24脚进行功放推动扬声器。
三、整机装配步骤1、按元件清单清点材料，分类放好，元件清单如下表所示：收音机元件清单序号材料名称型号/规格位号数量1集成块CXA1691BM IC 1片2发光二极管φ3红D1 1只3滤波器455 CF2 1只4滤波器10.7MHZ CF1 1只5振荡线圈（中周）红色T2 1只6中频变压器（中周）黄色T31只7鉴频器10.7MHZ CF3 1只8磁棒线圈4×8×80mm T1 1套9空心电感 3.5圈L2 1只10空心电感 4.5圈L1 1只11四联电容CBM-443PF C（A、B、D、E） 1只12扬声器φ58mm BL 1个13电位器50K RP1只14瓷片电容1P C5各 1只15瓷片电容15P C3、C4各2只16瓷片电容30P C1、C2各2只17瓷片电容151 C161只18瓷片电容221C11 1只19瓷片电容103C9、C10、C223只20瓷片电容223C15 1只21瓷片电容104C7、C14、C18、C20 4只22电解电容 4.7UF C61只23电解电容10UF C8、C12、C13、C174只24电解电容220UF C19、C21 2只25波段开关K2 1只26耳机插座φ3.5mm CK 1个27焊片φ2.7mm 1只28刻度面板1块29印刷电路板1块30调谐拨盘1只31图纸装配说明书1份32磁棒支架 1只33电池极片 1套34导线红、黑、黄5根35机壳上盖 1个36机壳下盖 1个37螺丝M2.5×4.54个38螺丝M1.7×4 1个39 螺丝M2×61个40 天线1根2、晶体管、电阻、电容的认识（1）、用万用表初步检测元器件好坏，特别是瓷片电容要做到心中有数。
常用收音机的组装与调试
常用收音机的组装与调试
1.准备收音机的组装件，包括主板、音频放大器、调谐器、天
线等。
2.将主板、音频放大器、调谐器等组装到机箱内，按照各组件
之间的连接线路将它们连好。
3.调谐器的高频变压器需要根据天线的频率进行合适的匹配。
可以通过旋转高频变压器上的两个可调节部分来调整其频率。
4.接下来进行调试。
先将收音机的音量调到最小，然后打开电
源开关。
如果有噪音或杂音，说明天线连接不良，可拧紧连接部分或重新调整高频变压器。
5.调整调谐器，将频率调到希望收听的电台。
如果无法收到信号，可以尝试更换天线或重新调整高频变压器。
6.音量和音质也需要进行调整，根据个人喜好进行调整。
在调
试过程中要注意逐步调整，不要调得过快或过大，以免损坏组件。
7.最后需要进行稳定性测试，确保收音机的运行稳定且无异常。
收音机组装和调试
② 不标单位的直接表示法：用1~3位数字表示，容量单位为 pF，如103=10×103 PF
③ 色码表示法 ：（类似电阻的色码）
4.2 组装前的准备工作
1.参照元器件清单清点元器件的种类和数目并用万用表检 查各元器件的参数是否正确及是否损坏。
(1)电阻的检查：
通过电阻的色环读出各电阻的电阻值并用万用表进行验证，检查其数量与参数是 否与清单一致。

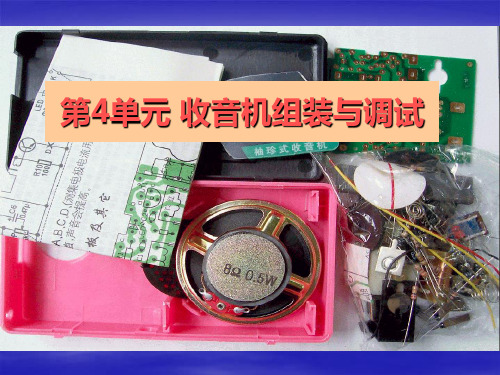

第4单元 收音机组装与调试
4.1 基本元器件电阻、电容的识别
1.电阻（R）
(1)分类：
电阻从原理上分为固定电阻器和可变电阻器（包括可变电位器），从材料上分 为碳膜、金属、金属氧化膜。从制作上又分为线绕、陶瓷（薄膜和厚膜）、水 泥、薄膜、厚膜、玻璃釉等 。 (2)单位：
电阻的基本单位是：Ω （欧姆）此外还有KΩ（千欧）、MΩ（兆欧）。他们 之间的具体换算如下：
4.3 组装、焊接 1. 工具及消耗品：烙铁、镊子、楔口钳、尖嘴钳，螺丝刀、焊锡等。 2. 组装焊接注意事项：
① 注意安全：
a) 烙铁电源线是否存在漏电隐患！ b) 烙铁在焊接中温度较高，严禁烫伤他人和自己。也不要
碰到其他任何可燃物，特别是导线！ c) 烙铁放置：烙铁头向外，导线向自己。
② 注意各中周及振荡线圈的位置不能互换！ ③ 电解电容、二极管极性以及三极管e、b、c不能出错！ ④ 各元器件高度应适当，所有元器件高度均不能超过中周的高度。
4. 焊接过程及方法：
① 正式焊接前应练习，掌握焊接方法后再正式焊接。
② 在焊接前，烙铁应充分加热，达到焊接的要求。
③ 用内含松香助焊剂的焊锡进行焊接，焊接时锡量应适中。
④ 焊接时两手各持烙铁、焊锡，从两侧先后依次各以45度角接近所 焊元器件管脚与焊盘铜箔交点处。待融化的焊锡均匀覆盖焊盘和元 件管脚后，撤出焊锡并将烙铁头沿管脚向上撤出。待焊点冷却凝固 后，剪掉多余的管脚引线。
③ 色码表示法 ：（类似电阻的色码）
4.2 组装前的准备工作
1.参照元器件清单清点元器件的种类和数目并用万用表检 查各元器件的参数是否正确及是否损坏。
(1)电阻的检查：
通过电阻的色环读出各电阻的电阻值并用万用表进行验证，检查其数量与参数是 否与清单一致。
第4单元 收音机组装与调试
4.1 基本元器件电阻、电容的识别
1.电阻（R）
(1)分类：
电阻从原理上分为固定电阻器和可变电阻器（包括可变电位器），从材料上分 为碳膜、金属、金属氧化膜。从制作上又分为线绕、陶瓷（薄膜和厚膜）、水 泥、薄膜、厚膜、玻璃釉等 。 (2)单位：
电阻的基本单位是：Ω （欧姆）此外还有KΩ（千欧）、MΩ（兆欧）。他们 之间的具体换算如下：
4.3 组装、焊接 1. 工具及消耗品：烙铁、镊子、楔口钳、尖嘴钳，螺丝刀、焊锡等。 2. 组装焊接注意事项：
① 注意安全：
a) 烙铁电源线是否存在漏电隐患！ b) 烙铁在焊接中温度较高，严禁烫伤他人和自己。也不要
碰到其他任何可燃物，特别是导线！ c) 烙铁放置：烙铁头向外，导线向自己。
② 注意各中周及振荡线圈的位置不能互换！ ③ 电解电容、二极管极性以及三极管e、b、c不能出错！ ④ 各元器件高度应适当，所有元器件高度均不能超过中周的高度。
4. 焊接过程及方法：
① 正式焊接前应练习，掌握焊接方法后再正式焊接。
② 在焊接前，烙铁应充分加热，达到焊接的要求。
③ 用内含松香助焊剂的焊锡进行焊接，焊接时锡量应适中。
④ 焊接时两手各持烙铁、焊锡，从两侧先后依次各以45度角接近所 焊元器件管脚与焊盘铜箔交点处。待融化的焊锡均匀覆盖焊盘和元 件管脚后，撤出焊锡并将烙铁头沿管脚向上撤出。待焊点冷却凝固 后，剪掉多余的管脚引线。
收音机的整机装配和调试
容器等有极性的元件焊反， 三极管的三只脚焊错， 中周、振荡线圈 的线头未经镀锡就进行焊接等。有的在装配时元件脚留得过长， 导 致相邻的元件脚相碰而引起短路故障。焊接中所有元件的安装高度不 得高于中周的高度。
上一页 返回
９.３ 收音机的整机调试
• 收音机的质量如何， 除了电路设计、元器件质量、整机装配工艺等 因素外， 调整和测试是相当关键的。装配完的收音机或检修完某部 分电路后， 为了使其达到最佳的工作状态， 都需要进行调试。图９. １７ 为整机调试流程。我们以ＮＴ－７Ｂ 型七管超外差式调幅收音 机为例介绍调试方法。
上一页 下一页 返回
９.１ 收音机组装套件
• ５.中周 • 中周一套４ 只， 如图９.８ 所示， 红色为振荡线圈（Ｔ２）， 黄色
为第一中周（Ｔ３）， 白色为第二中周（Ｔ４）， 绿色（黑色） 为 第三中周（Ｔ５）， 不能装错。 • ６.天线线圈和磁棒元件 • 天线线圈和磁棒、磁棒支架元件如图９.９ 所示， 其中有四个脚， 不 能焊错位置。１、２脚为匝数多的， ３、４ 脚为匝数少的， 可以用 万用表电阻挡测量来区分。 • ７.其他元件 • 其他元件如图９.１０、图９.１1 、图９.１2 、图９.１3 、图９.１4 、图９.１5 、 图９.１６ 所示。
• （2）收入只包括本企业经济利益的流入，不包括企业为第三方或客 户代收的款项 企业为第三方或客户代收的款项，如代收利息、增值 税、代收代缴的税金等。代收的款项，一方由增加企业的资产，一方 面增加企业的负债，同此不能作为本企业的收入。
上一页 下一页 返回
第一节 收入
• （3）收入能导致企业所有者权益的增加 根据"资产-负债=所有者权 益"这一静态会计等式不难看出，由于取得收入能导致企业的资产增 加或者负债减少，或二者兼而有之，所以进而必然会使所有者权益增 加。但是，这里所说的收入能增加所有者权益，仅指收入本身的影响 ，而收入扣除相关成本与费用后，则可能增加所有者权益，也可能减 少所有者权益。
上一页 返回
９.３ 收音机的整机调试
• 收音机的质量如何， 除了电路设计、元器件质量、整机装配工艺等 因素外， 调整和测试是相当关键的。装配完的收音机或检修完某部 分电路后， 为了使其达到最佳的工作状态， 都需要进行调试。图９. １７ 为整机调试流程。我们以ＮＴ－７Ｂ 型七管超外差式调幅收音 机为例介绍调试方法。
上一页 下一页 返回
９.１ 收音机组装套件
• ５.中周 • 中周一套４ 只， 如图９.８ 所示， 红色为振荡线圈（Ｔ２）， 黄色
为第一中周（Ｔ３）， 白色为第二中周（Ｔ４）， 绿色（黑色） 为 第三中周（Ｔ５）， 不能装错。 • ６.天线线圈和磁棒元件 • 天线线圈和磁棒、磁棒支架元件如图９.９ 所示， 其中有四个脚， 不 能焊错位置。１、２脚为匝数多的， ３、４ 脚为匝数少的， 可以用 万用表电阻挡测量来区分。 • ７.其他元件 • 其他元件如图９.１０、图９.１1 、图９.１2 、图９.１3 、图９.１4 、图９.１5 、 图９.１６ 所示。
• （2）收入只包括本企业经济利益的流入，不包括企业为第三方或客 户代收的款项 企业为第三方或客户代收的款项，如代收利息、增值 税、代收代缴的税金等。代收的款项，一方由增加企业的资产，一方 面增加企业的负债，同此不能作为本企业的收入。
上一页 下一页 返回
第一节 收入
• （3）收入能导致企业所有者权益的增加 根据"资产-负债=所有者权 益"这一静态会计等式不难看出，由于取得收入能导致企业的资产增 加或者负债减少，或二者兼而有之，所以进而必然会使所有者权益增 加。但是，这里所说的收入能增加所有者权益，仅指收入本身的影响 ，而收入扣除相关成本与费用后，则可能增加所有者权益，也可能减 少所有者权益。
收音机安装与调试
收音机安装与调试一、实验目的1.熟悉晶体管收音机的基本电路原理2.掌握常用安装工具的使用技术3.掌握收音机的安装、调试技术二、实验原理1、收音机工作原理框图图(1) 超外差收音机工作原理框图图（1）为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入回路与收音机的本机振荡频率信号（其频率较外来高频信号高一个固定中频，我国中频标准规定为465kHz）一起送入变频管内混合—变频，在混频级的负载回路（选频）产生一个本机振荡频率和电台振荡频率的差频等于465 kHz的中频信号，中频只是改变了载波的频率，原来的音频包络线并没有改变，该中频信号可在中频“通道”中畅通无阻，并被逐级放大，而其他电台的信号和干扰信号与本机振荡的差频不是预定的中频，因此被中放电路“拒之门外”，使收音机的选择性大为提高。
中频信号经过检波滤去残余的中频信号，在检波负载上得到音频信号，再经过低频放大，功率放大后，推动扬声器发出声音。
图(2) 超外差收音机电路原理图图（2）为电路原理图：C1、B1组成天线输入回路，调节可变电容C1可使LC的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号；V1、C1、B1、B构成变频级，V1为变频管，C1、B构成本机振荡电路，输入回路接收到的电台信号由B1的次级线圈耦合到V1的基极，本振信号通过C3耦合到V1 的发射极，两种信号的频率在V1内混频，混频后V1的集电极输出各种频率的信号，其中包括本振信号和电台信号的差频等于465 kHz的中频信号，B3的初级线圈和谐振电容构成谐振电路，它的谐振频率在465 kHz，对465 kHz的中频信号产生最大的电压，并通过次级线圈耦合到下一级去；选频级输出的中频信号由V2的基极输入并进行放大，中放电路的负载是B4的初级线圈和电容构成的谐振电路，它们的谐振频率也是465 kHz，第二级中放和第一级中放电路组成相同；中频信号经过V2、V3两级放大后，由B5的次级线圈耦合到检波级；检波由V4的发射结be来完成，再由C8、C9、R9滤去残余的中频成分，音频信号由C10耦合到下一级；音频信号由V5进行低频放大，进而B6的次级线圈耦合到功放电路；把放大后的音频信号进行功率放大，以推动扬声器发出声音。
收音机的安装与调试
（3）测试中频放大电路
（4）测试变频级是否起振 （5）调整频率范围 （6）三点统调
1、静态工作点的测试
测量各级集电极静态电流（音量电位器旋至最小） ：
各电流值见原理图，用万用分别测量A、B、C、D、E5个电流缺 口。 如果无电流或与图上所标的值相差较大，则说明那一级有问题： 三极管的极性是否接错？中周、电阻是否装错位置？是否虚 焊？等等 或者：
收音机的输入回路和本振回路
三点统调 跟踪曲线
5、统调（续2）
方法： （1）低端调整： 用高频信号发生器产生600KHz、调幅度30％、调制 信号1000Hz的标准调幅波，用天线辐射到收音机的输入 回路，将双联可变电容旋转到低端（旋入），然后缓慢调 出，使收音机接收到这个信号。再移动收音机的输入回路 调谐线圈在磁棒中的位置，使喇叭声音最大。
5、调整频率范围
使收音机在规定波段内，指针所指出的频率刻度 与接收到的电台频率相对应。 用高频信号发生器产生520KHz、调幅度30％、调制信 号1000Hz的标准调幅波，用天线辐射出去，将收音机的调谐 电容全部旋入（调到容量最大） ，用无感起子轻轻旋转振荡 线圈的磁芯，使收音机的声音最大 。 再把调幅波调整到1620KHz， ，将收音机的调谐电容全 部旋出，用无感起子调整振荡回路中的微调电容使声音最大
3、中频测试
一般说来，中频变压器（俗称中周）在出厂时，已调整 到465KHz，一般只作微调或不调。
调试方法：
用高频信号发生器产生465KHz、调幅度30％、调制信号 1000Hz的标准调幅波，用10PF左右的电容耦合到收音机的 输入回路，再用无感起子分别轻轻旋转两个中周的磁芯， 反 复调节T3、T4 、T5 ，使输出的信号最大（喇叭声音最大）。 测试方法： 来回旋转双联拨盘，收到某一个电台后，用示波器 观察各中放级的输出波形和检波级输出波形。

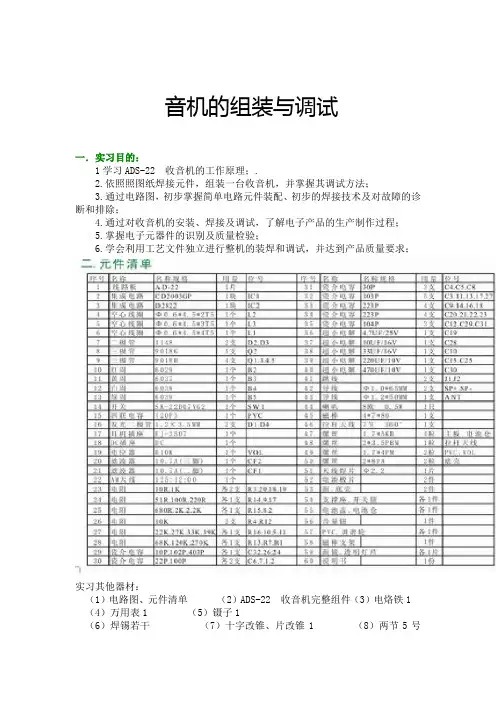

收音机的组装与调试总结
音机的组装与调试一．实习目的：1学习ADS-22 收音机的工作原理；.2.依照照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；实习其他器材：（1）电路图、元件清单（2）ADS-22 收音机完整组件（3）电烙铁1 （4）万用表1 （5）镊子1（6）焊锡若干（7）十字改锥、片改锥1 （8）两节5号电池三．收音机原理分析:ADS-22收音机接收频率范围调频：87~108MHZ，中波：530-1600KHz；输出功率：大于350mW；扬声器：φ57mm，8Ω；电源：5号电池二节。
电原理图如下1. 调频、调幅电路的转换：AM、FM转换开关有Q2、Q3、R5~R8、C7组成调频调幅电路，电源开关SW3至ON状态接通电源，Q2导通Q3截止，A/F端口输出高电平，连接到主板A/F端口，经R107到U1的15脚，15脚高电平IC自动切换为调频波段；按动SW7，Q2 截止Q3导通，U1的15脚为低电平IC自动切换为调幅波段。
2. 调频部分：从拉杆天线接受到调频高信号经C101到Q101预放大后，再经由C104、L101、C105、C106组成的带通滤波器选出FM的调频信号送至U1的12脚，经过内部选频放大及外围由PVC、C109、L103组成的选频回路选频放大。
有PVC、C110、L104组成本振电路，将本振信号送入7脚，与起选频信号在内部混频得到10.7MHz的中频信号从14脚输出。
10.7MHz的中频信号再经R109到CF2陶瓷滤波器滤除10.7MHz以外的杂波，再进入17脚在内部中频放大、鉴频。
鉴频后的音频信号从23脚输出。
3. 调幅部分：将中波、短波转换开关至于MW时，磁棒天线感应到的高频调幅中波信号经PVC选频，再由SW1转换至U1的10脚。
(整理)AM-FM收音机的安装与调试方法.
AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程，提高焊接工艺水平。
二、实习内容：1、收音机电路原理分析。
2、掌握印制电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求：1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ω精品文档ξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。
集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。
AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。
图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
50型收音机电路图如图2所示。
精品文档图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

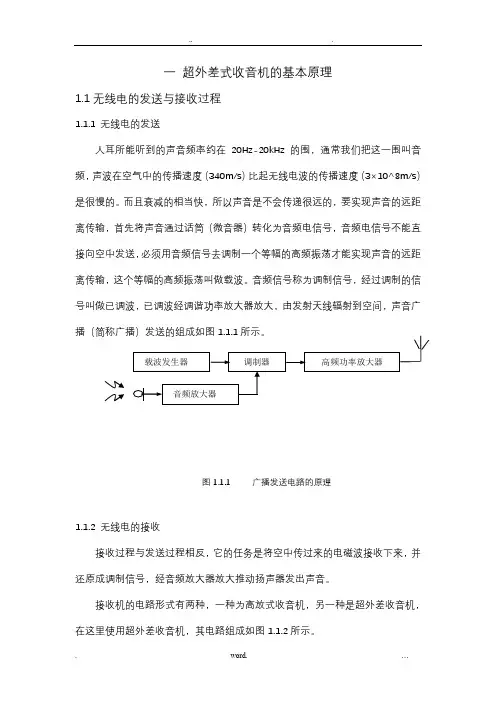

收音机组装与调试
一超外差式收音机的基本原理1.1无线电的发送与接收过程1.1.1 无线电的发送人耳所能听到的声音频率约在20Hz-20kHz的围，通常我们把这一围叫音频，声波在空气中的传播速度（340m/s）比起无线电波的传播速度（3×10^8m/s）是很慢的。
而且衰减的相当快，所以声音是不会传递很远的，要实现声音的远距离传输，首先将声音通过话筒（微音器）转化为音频电信号，音频电信号不能直接向空中发送，必须用音频信号去调制一个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡叫做载波。
音频信号称为调制信号，经过调制的信号叫做已调波，已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广图1.1.1 广播发送电路的原理1.1.2 无线电的接收接收过程与发送过程相反，它的任务是将空中传过来的电磁波接收下来，并还原成调制信号，经音频放大器放大推动扬声器发出声音。
接收机的电路形式有两种，一种为高放式收音机，另一种是超外差收音机，在这里使用超外差收音机，其电路组成如图1.1.2所示。
图1.1.2 超外差收音机的组成超外差收音机的工作原理：将接收到的高频信号fs变为频率较低的中频信号f1，经过中频放大器放大，再进行检波，要将高频信号fs变为中频信号f1，接收机还需要外加一个正弦信号f0，这个信号叫做外差信号，产生外差信号的电路叫做本机振荡器，高频信号fs和外差信号f0均加到混频器，利用晶体管的非线性混频，经中频选频电路得到两者的差频信号，即f1=f0-fs，这个差频信号叫中频，中频信号送入后面的中频放大器放大，再进行检波。
经音频放大推动扬声器发出声音。
1.2 超外差氏收音机介绍下图为超外差氏收音机电路原理图图1.2.1（a）收音机电路原理图图1.2.1（b）各元件位置1.2.1 输入回路输入回路作用是从各种无线电波和干扰信号中，选择出要收听的电台信号。
它是由绕在磁棒上的线圈L1和双联可变电容的输入联C1a及并联补偿电容C1a’组成，如图1.2.2(a)所示，由于电磁波是由天线线圈L1产生感应电动势的，其等效电路如图1.2.2(b)所示，所以输入回路为一串联谐振电路，对于接受信号中fc=fs 的信号，输入回路产生串联谐振。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【关键字】精品电工电子实训报告实训题目：常用收音机的组装与调试专业：电气自动化技术班级：学号：姓名：指导老师：起止时间：1.1 实训任务和目的本次实训的任务是完成收音机的组装与调试。
通过这次实训可以让我们更进一步理解巩固所学的基本理论和基本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。
具体目的如下：(1).熟悉电阻、电容、红黄白绿周、二极管、三极管、电位器、喇叭等常用电子元件的类别、型号、规格、性能及其使用范围；(2). 熟悉超本实训中所用收音机的工作原理；(3). 在散件的组装过程中进一步学习电子技术；(4). 掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接；(5). 能按照PCB图焊接元件，掌握收音机的调试方法，组装一台成品收音机。
1.2 实验仪器(1).电烙铁：外热式电烙铁(2).螺丝刀、钳子等必备工具(3).锡丝：熔点低，焊接牢固，焊点光亮美观(4).电池：直流电源3V(5).ADS—22调频.调幅教学收音机1收音机工作原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级缩小，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐缩小电路可以做到选择性好、增益高又不易自激。
基本无线电接收原理根据麦克斯韦电磁理论a、变化的磁场能在周围空间产生电场b、变化的电场能在周围空间产生磁场。
电磁波就这样由近及远的传播开去。
所以首先要有变化的电场产生。
变化的电场主要是通过电路，在天线上产生变化的电场，天线就能发射出电磁波；电磁波的接收，也是通过天线和谐振电路，和空间中传来的电磁波发生电磁共振，再由电路从谐振电路中取出电磁波的信息。
AM 工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。
混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频缩小和功率缩小，再从IC27脚输出，C23耦合到喇叭上。
从IC23内输出另一路与外接C16送入IC22脚内AGC 电路，进行自动增益控制。
FM工作原理：调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选缩小，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ范围的选择，在竟C4到IC12脚。
输入高频波得到高频缩小，有L4，CO—1组成高放回路，选择接受FM电台节目。
FM本振回路有L5，CO—2组成。
CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ。
本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波。
在输入IC17脚进行中频缩小，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出。
内经IC4脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。
鉴频输出的10。
7MHZ 偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的。
2.2超外差收音机的原理超外差式收音机的工作原理图：2.3 电路分析又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。
输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为fr）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。
这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。
由于混频管的非线性作用，fs 与fr在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。
其中差频分量3（fr—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。
因为465kHz中频信号的频率是固定的，所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz，这也是“超外差”得名的原因。
又叫中频缩小器，其作用是将变频级送来的中频信号进行缩小，一般采用变压器耦合的多级缩小器。
中频缩小器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。
质量好的中频缩小器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。
检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。
由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。
音频信号通过音量控制电位器送往音频缩小器，而直流分量与信号强弱成正比，可将其反馈至中放级实现自动增益控制（简称AGC）。
收音机中设计AGC电路的目的是：接收弱信号时，使收音机的中放电路增益增高，而接收强信号时自动使其增益降低，从而使检波前的缩小增益随输入信号的强弱变化而自动增减，以保持输出的相对稳定。
又叫音频缩小器，它包括低频电压缩小器和功率缩小器。
一般收音机中有一至两级低频电压缩小。
两级中的第一级称为前置低频缩小器，第二级称为末级低频缩小器。
低频电压缩小级应有足够的增益和频带宽度，同时要求其非线性失真和噪声都要小。
功率缩小器是用来对音频信号进行功率缩小，用以推动扬声器还原声音，要求它的输出功率大，频率响应宽，效率高，而且非线性失真小。
实训步骤3.1元器件准备(1)首先根据元器件清单清点所有元器件，检查有无缺失现象；目测元件外观，检查有无损坏。
将检查结果及时上报。
(2)利用色环读出电阻阻值，将正确的电阻归类放好。
(3)正确辨别二极管、三极管和电解电容的极性。
(4)将所有元器件上的漆膜、氧化膜清除干净，然后进厅搪锡（如元器件引脚未氧化则省去此项），检查印制板的铜箔线条是否完好，有无断线及短路。
在动手焊接前现将各元件安装在印刷电路板上，确保电解电容、二极管、三极管的极性正确。
安装时先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热的元件（如三极管），按照一定的顺序安装。
3.2焊接技术(1)、电路板小，焊点靠的近，最好以列或行为焊序；(2)、对照PCB图上插上元器件后，先将元器件的一只脚折弯，以固定元器件，然后焊上另一只脚，待确认元器件的型号、方向及位置无误后，将元器件的另几只脚焊接；(3)、注意电容、二极管、三极管的极性。
三极管安装时严格按ebc(如按半圆记安装注意V1、V2、V4)。
三极管的型号要看清楚，不要装错；(4)、电阻、二极管要竖着装；(5)、磁棒架要固定在电路板与双联之间，注意方向。
磁棒线圈的四根引线头可以直接用电烙铁配合松看焊锡丝来回摩擦几次即可自动镀上锡；(6)、没有焊盘的点不要焊接；(7)、测试点要连上；(8)、安装时注意中周的颜色，不要随意调节中周；(9)、最后焊接天线线圈时，不要剪线圈，注意不要接反；(10)、中周的外壳的脚、双联电容的脚、电位器得交要折弯后焊接；(11)、元器件尽量压低，高的不能超过中周；(12)、喇叭安放挪位后再用电路铁将周围的三个塑料桩子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。
(1)、右手持电烙铁。
根据情况左手持焊锡丝或者用尖嘴钳或镊子夹持无件或导线。
焊接前，电烙铁要充分预热,烙铁头刃面上要带一定量焊锡。
(2)、将烙铁头刃面紧贴在焊点处。
电烙铁与水平面大约成45～60°角左右。
左手向下送锡，右手送烙铁。
送锡时间决定锡量大小，烙铁停留时间决定加热时间。
当焊锡、烙铁头在无件引脚根部焊盘处相接触后，烙铁头在焊点处停留的时间应根据焊盘大小拄制在3秒钟。
(3)、抬开烙铁头。
待焊点处的锡冷却凝固。
焊接图3.3实训具体步骤，掌握烙笔的使用方法，检查和熟悉各种零件这一天最重要的就是常用电子元件的识别和检测。
我们常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率。
现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。
接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。
通过学习，我明白了直接标注的电容是用数字直接表示电容量，直接写出大小单位为pf。
而色标法则同电阻器的标注。
现在说明在模拟电路中常见的二极管，通常二极管有整流、检波、稳压、发光、发电、变容、和开关二极管等。
检测二极管我们利用的是二极管的正向导电性，正向导通反向截止，可以判断管子的好坏。
最后说明三极管的识别和检测，很明显，一般的三极管就是三个管脚，很容易识别，所以识别三极管重要的是识别三极管是NPN或PNP型，以及各管脚所代表的极性。
在安放二极管时针脚长的为正极，短的为负极。
三极管在安装时按照指示就可以安装成功。
切记分清9018h和9018g。
以上就是我对常用电子元件的识别和检测方法。
刚开始焊接了十几个元件，起初没经验，将电阻立得老高，这样既不美观也不牢靠容易形成虚焊，之后有了经验就采取卧式法，既美观又牢靠，只是拆卸时稍微麻烦，需要别人帮忙。
焊接时虽然胆战心惊，但还是总结出了心得，就是焊锡要用一点点下去，电烙铁要在锡水熔化后产生光亮就拿开，这样就能焊出光亮圆滑的焊点了。
将他们插好后就依次拆卸下来，先焊接电阻，再焊接瓷片电容（由于瓷片电容不分正负极，所以焊接同电阻）。
然后是三极管，焊接时注意三极管的极性，管脚要放入相应位置。
二极管要防止接反，最后就是其他固定位置元件。
在组装收音机中，最重要的就是天线的安装，要将天线绕组区分开，分出匝数多的一侧和匝数少的一侧。
焊接完电路板的电子元件后，就要处理电源同电路板的连接，扬声器同电路板的连接。
将电源槽扬声器安装在收音机外壳的对应位置，用焊锡焊接导线在接线柱上。
将电源的正负极焊接在电路板对应位置，扬声器的导线不分正负极所以就近焊接，使导线不容易扭曲干扰为佳。
调试4.1调试步骤(1)检查电路,将安装好的收音机和电路原理图对照检查下列内容：a．检查各级晶体管的型号，安装位置和管脚是否正确；b．检查各级中周的安装顺序，初次级的引出线是否正确；c．检查二极管、三极管、电解电容的引线正、负接法是否正确；d．分段绕制的磁性天线线圈的初次级安装位置是否正确；e.作一些基本的调试，如有无虚焊、错焊、漏焊、多焊等；(2)把应该固定的地方牢固的封住；(3)把焊接好的电路板与外壳组装；(4)调节电位器，把音量开到最大，调节双联拔盘即可收到电台。
