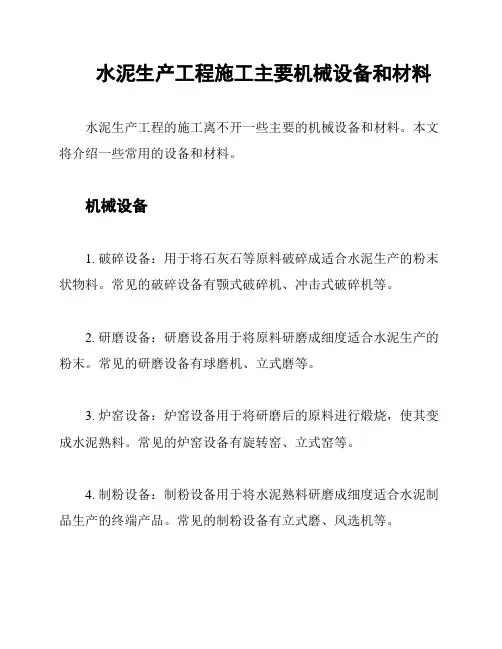

水泥生产工程施工主要机械设备和材料
水泥生产工程的施工离不开一些主要的机械设备和材料。
本文将介绍一些常用的设备和材料。
机械设备
1. 破碎设备：用于将石灰石等原料破碎成适合水泥生产的粉末状物料。
常见的破碎设备有颚式破碎机、冲击式破碎机等。
2. 研磨设备：研磨设备用于将原料研磨成细度适合水泥生产的粉末。
常见的研磨设备有球磨机、立式磨等。
3. 炉窑设备：炉窑设备用于将研磨后的原料进行煅烧，使其变成水泥熟料。
常见的炉窑设备有旋转窑、立式窑等。
4. 制粉设备：制粉设备用于将水泥熟料研磨成细度适合水泥制品生产的终端产品。
常见的制粉设备有立式磨、风选机等。
5. 输送设备：输送设备用于将原料和成品在生产线上进行运输。
常见的输送设备有皮带输送机、斗式提升机等。
材料
1. 石灰石：石灰石是水泥生产中常用的原料之一，经过破碎和
研磨处理后成为水泥生产所需的粉末状物料。
2. 粉煤灰：粉煤灰是水泥生产中的一种廉价替代材料，可以用
于调节水泥的物理性能和化学性能。
3. 石膏：石膏是水泥生产中的调节剂，可以控制水泥的凝固时
间和强度发展。
4. 矿渣：矿渣是水泥生产中的一种替代材料，可以改善水泥的
物理性能和化学性能。
综上所述，水泥生产工程施工中常用的机械设备包括破碎设备、研磨设备、炉窑设备、制粉设备和输送设备。
常用的材料包括石灰
石、粉煤灰、石膏和矿渣等。
这些设备和材料的合理选择和使用对于水泥生产工艺的顺利进行具有重要意义。

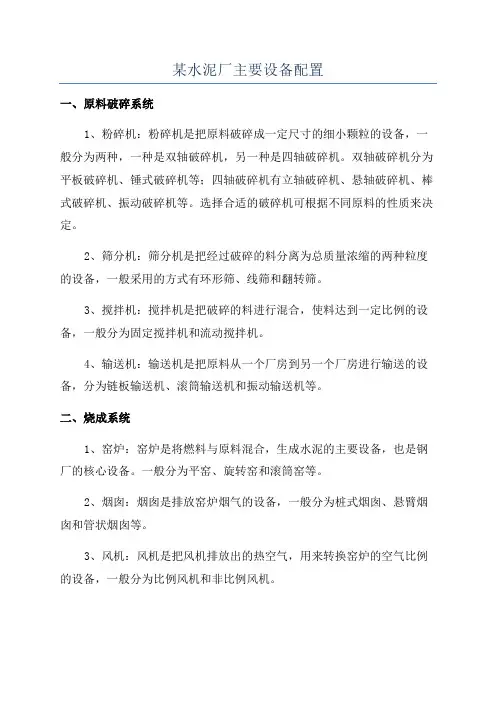

某水泥厂主要设备配置
一、原料破碎系统
1、粉碎机：粉碎机是把原料破碎成一定尺寸的细小颗粒的设备，一般分为两种，一种是双轴破碎机，另一种是四轴破碎机。
双轴破碎机分为平板破碎机、锤式破碎机等；四轴破碎机有立轴破碎机、悬轴破碎机、棒式破碎机、振动破碎机等。
选择合适的破碎机可根据不同原料的性质来决定。
2、筛分机：筛分机是把经过破碎的料分离为总质量浓缩的两种粒度的设备，一般采用的方式有环形筛、线筛和翻转筛。
3、搅拌机：搅拌机是把破碎的料进行混合，使料达到一定比例的设备，一般分为固定搅拌机和流动搅拌机。
4、输送机：输送机是把原料从一个厂房到另一个厂房进行输送的设备，分为链板输送机、滚筒输送机和振动输送机等。
二、烧成系统
1、窑炉：窑炉是将燃料与原料混合，生成水泥的主要设备，也是钢厂的核心设备。
一般分为平窑、旋转窑和滚筒窑等。
2、烟囱：烟囱是排放窑炉烟气的设备，一般分为桩式烟囱、悬臂烟囱和管状烟囱等。
3、风机：风机是把风机排放出的热空气，用来转换窑炉的空气比例的设备，一般分为比例风机和非比例风机。
水泥厂生产流程及设备原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998水泥厂生产流程及设备原理简介1、水泥厂生产流程水泥生产工艺水泥的生产工艺简单讲便是两磨一烧，即原料要经过采掘、破碎、磨细和混匀制成生料，生料经1450℃的高温烧成熟料，熟料再经破碎，与石膏或其他混合材一起磨细成为水泥。
由于生料制备有干湿之别，所以将生产方法分为湿法、半干法或半湿法、干法3种。
全场平面布置图水泥厂的工艺流程简图图立磨原理图图图全厂主机设备与存储设备表全厂主机设备与存储设备列表生料磨、回转窑、水泥磨、煤磨、冷却机、储存设备（堆料场,配料站,均化库,熟料库,水泥库）(1)PC-2018反击锤式破碎机(2)板式喂料机(3)MLS3626立式辊磨机(4)LS型螺旋输送机(5)链斗输送机(6)O-Sepa选粉机(7)罗茨鼓风机(8)水泥窑尾引风机(9)调速型液力偶合器(10)陕西压强设备厂调速机(11)离心通风机2、生料制备矿山开采的工艺流程矿山开采的工艺流程：采矿工作面的整平→布置爆孔→钻孔→装药爆破→集矿→装车原料的破碎,预均化和生料粉磨从矿山开采的矿石用卡车运到水泥厂,由板式喂料机送入单段锤式破碎机,再用皮带送到预均化堆场,采用横堆竖取的方式取料,料经皮带送到石灰石仓.再加上从铁粉仓和粘土仓及粉煤灰仓经电子皮带称定量取料混合后送入生料磨(立磨).经立磨粉磨后粗细料被选粉机分离,粗料返回立磨继续粉磨,细料送入两个锥型仓暂时储存.生料储存,均化和输送由立磨出来的细粉经气力输送管道和皮带提升机送到均化库顶部,经四嘴下料机进入均化库.均化库既有均化的作用也有储存生料的作用.水泥厂生料工段工艺流程图石灰石→板式喂料机→单段锤式破碎机→皮带→堆料机→取料机→皮带→配料站→立磨→o-sepa选粉机→气力输送管道和皮带提升机→生料均化库生料工段主要设备,设备工作原理(1) 板式喂料机板式喂料机能承受较大的料压和冲击,适应大块矿石的喂料,该机给料均衡运转可靠,但设备较重,价格高.板式喂料机分轻型,中型和重型三种.立窑水泥厂石灰石破碎的喂料机一般选用中型的占多.(2)反击锤式破碎机工作原理:物料进入锤破中受到高速回转的锤头冲击而被破碎,物料从锤头处获得动能以高速冲向打击板而被第二次破碎,粒径合格的物料通过蓖条排出,较大粒径在蓖条上再经锤头附加冲击,研磨而被破碎,直至合格后通过蓖条排出.(3) 袋收尘——脉冲袋收尘器是一种新型高效袋式收沉器,利用脉冲阀使压缩空气定时地对滤袋进行喷吹清灰,滤袋寿命长,收尘效率高.工作原理:含尘气体由进风口进入箱体,气体由滤袋外进入滤袋内,经文氏管进入上箱体,从出风口排出,粉尘能截留在滤袋外表面.为了保持收尘器的阻力在一定的范围内(一般为1176～1470Pa)必须定期清灰.清灰时由脉冲控制仪按程序开启控制阀使气沧内的压缩空气由喷嘴管的孔眼高速喷出,每个孔眼对准一个滤袋中心,通过文氏管的诱导在高速气体周围引入相当于喷嘴空气5—7倍的二次空气冲进滤袋,使滤袋急剧膨胀,引起冲击震动.同时产生由袋内向袋外的逆向气流,是黏附在滤袋外表面的积灰被吹落.此时滤布空隙中的粉尘也被吹落,吹扫下来的积灰落入灰斗经排灰系统排出.(4)堆料机和取料机堆料机是:车式悬臂胶带堆料机.(一侧两轨)取料机是:桥式刮板取料机.(两侧两轨)(5)立磨工作原理:物料由三道锁风阀门下料溜子进入磨内,堆积在磨盘中间.由于磨盘的旋转带动磨辊转动物料受离心力的作用想磨盘边缘移动,并被齿入磨辊底部而粉磨.磨辊有液力系统增压以满足粉末需要.磨盘的转速比较高,比相同直径的球蘑机要快大约80%.物料不仅在辊下被压碎,而且被推向外缘,越过挡料圈落入风环,被高速气流入分离器,在回转风叶的作用下进行分选,粗粉重新返回磨盘再粉磨.合格的成品随气流带出机外被收集作为产品,由于风环外气流速度很高因此转热速率很快,小颗粒瞬时得到干燥,大颗粒表面被烘干,再折回重新粉碎过程中得到进一步干燥.(6)O～SEPA选粉机工作原理:待选物料由上部的两个喂料管喂入选粉机,通过撒料盘缓冲板充分分散,落如选粉区,选粉气流大部分来自磨机,通过切向一次风进口.来自收尘设备的收尘风通过二次风进口进入,经导向叶片水平进入选粉区.在选粉机内由垂直叶片和水平叶片组成笼式转子,回转时使内外压差在整个高度内上下保持一定,从而使气流稳定均匀,为精确选粉创造了条件,物料自上而下为每个颗粒提供了多次重复分选的机会,而且每次分选都在精确的离心力和水平风力的平衡条件下进行.细粉从外向内克服了边壁效应的不利影响.(7)电收尘工作原理:电收尘利用高压静电场的作用,使通过的含尘气体中的尘粒荷电,在电场的作用下,使尘粒沉积于电极上,将尘粒从气体中分离出来.电收尘器具有运行可靠,维护简单,电耗低,除尘效率高等优点,在合适条件下使用,其除尘效率可达99%以上. (8)均化库工作原理:该库直径较大,生料先送至顶生料分配器,再经放射状布置的空气输送斜槽入库,库顶还设有收尘器,仓满指示器等装置,在大库的下部中心建有一圈锥型混合室,当轮流向大库的环型库底冲气时生料呈流态化并经混合室周围的8—12个进料孔流入混合库中,同时大库内的生料呈旋涡状踏落,在生料下移的过程中产生重力混合,进入混合库的生料则按扁型四分区进行激烈的空气搅拌,即进行气力均化.混合室的另一作用是靠室内所存一定数量成分均匀的生料起缓冲作用,使进入混合室时略有成分波动的生料缩小其波动.(9)气力输送斜槽以高压离心通风机为动力源,使密闭输送斜槽中的粉状物料保持流态化向斜槽的一端缓慢流动,这种斜槽的主体部分无主动部件,结构简单,输送能力大,易改变输送方向.3、熟料的煅烧生料的预热和预分解系统物料从预热器的顶端加入,从一级旋风筒依次向下再经过分解炉最后入回转窑;从窑头来的高温气体先入分解炉,然后依次向上最后进入增湿塔,一句话概括就是料往下走,气往上流.预分解系统不但合理利用了来自于窑头的废气,节约了能源,而且使物料预先进行了预热和分解,从而为物料的煅烧提供了前提,提高了熟料的质量和生产效率.生料的预热和预分解系统预热与分解系统为五级旋风预热器和分解炉,从窑头来的三次风入分解炉,分解炉上有两个喷煤管来完成煤粉的供给.煅烧设备在预分解窑系统中,回转窑具有燃烧燃料功能,热交换功能,化学反应功能,物料输送功能,降解利用废气物五大功能.回转窑中分为干燥带,预热带,分解带,固相反应带,烧成带和冷却带,在尧柏水泥厂主要是采用ф×60m的回转窑,其放置的倾斜度为4%,传动装置采用的是直流电机单传动,窑体转速为～min.在回转窑的斜度和转速不变的情况下,物料在窑内各带的化学变化和物理状态不同,使得物料以不同的速度通过窑的各带.在烧成带硅酸二钙吸收氧化钙形成硅酸三钙微吸热,只是在熟料形成过程中生成液相时需极少量的熔融净热,在分解窑内,碳酸钙分解需要吸收大量的热量.熟料冷却水泥熟料出窑温度大约为1100～1300摄氏度,充分回收熟料带走的热量以预热二次要气,对提高燃烧速度和燃料温度以及窑和冷却机的热效率,都有主要意义,冷却熟料对于改善熟料的质量和易磨性有良好的效果,冷却良好的熟料可保证设备的安全运转.熟料冷却主要有三种类型:一是:筒式(包括单筒和多筒);二是:篦式(包括震动,回转推动篦式);三是:其他形式(包括立式及"g"式)烧成工段主要设备及其工作原理回转窑（旋窑）的工作原理水泥烧成设备有竖窑、湿法回转窑（旋窑）、普通中空干法窑、立波尔窑、预热机窑(SP)以及目前普遍使用的新型干法回转窑（旋窑）。
我厂主要设备回转窑：¢4.8/5.3*165M湿法长窑。
蓖冷机：往复推动式蓖冷机。
型号：LBTQ1400。
冷却能力：1400T/D。
入料温度：1371℃出料温度：环境温度+65℃。
冲程次数：6——12次/分钟。
电机功率：45KW。
蓖冷机主传电机（变频调速三相异步电动机）。
型号：YTSP225M--4。
功率：45KW。
电压380V。
电流84A。
额定转距：286.4N.M。
恒转距范围：3--50Hz。
主传减速机（圆柱齿轮减速机）。
型号：ZSY280-45-1-1。
润滑油：N220。
蓖冷机破碎机（绕线转子三相异步电动机）型号：YR280S-8。
功率：37KW。
转速：732r/min。
定子电压：380V。
定子电流：74A。
Δ接法。
转子电压：271V。
转子电流：83A。
Y接法。
蓖冷机风机。
靠中控室。
左。
一室风机。
流量：9360m³/h。
旋向角度：顺旋，出口180°。
全压：8400Pa。
电机功率：45KW。
工作转数：2900r/min。
轴承：JB/T1039/-2008。
蓖板风机。
流量13100m³/h。
旋向角度：顺旋。
出口180°。
全压：10000Pa。
电机功率：75KW。
工作转数：2900r/min。
轴承：JB/T1039/-2008。
二室风机。
流量：18002m³/h。
旋向角度：逆旋。
出口0.全压：6400Pa。
2900r/min。
电机功率：75KW。
轴承：JB/T1039/-2008。
三室风机。
流量：47368m³/h。
旋向角度：逆旋。
出口0。
全压：4204Pa。
工作转数：1450r/min。
电机功率：110KW。
轴承：SKF NU310 6319/CM。
四室风机。
流量：23004m³/h。
旋向角度：逆旋。
出口0。
全压：3001Pa工作转数：1450r/min。
电机功率：45KW。
轴承：6313CMSKF6313CMSKF。

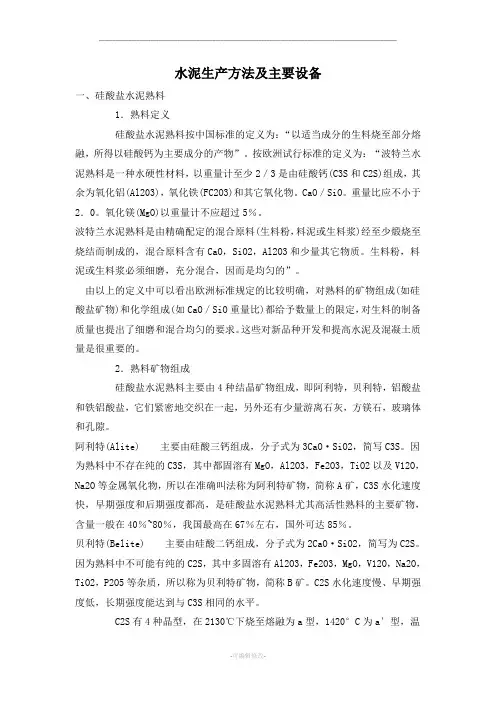

水泥生产方法及主要设备一、硅酸盐水泥熟料1．熟料定义硅酸盐水泥熟料按中国标准的定义为：“以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分的产物”。
按欧洲试行标准的定义为：“波特兰水泥熟料是一种水硬性材料，以重量计至少2／3是由硅酸钙(C3S和C2S)组成，其余为氧化铝(Al203)，氧化铁(FC2O3)和其它氧化物。
CaO／SiO。
重量比应不小于2．0。
氧化镁(MgO)以重量计不应超过5％。
波特兰水泥熟料是由精确配定的混合原料(生料粉，料泥或生料浆)经至少煅烧至烧结而制成的，混合原料含有CaO，SiO2，Al2O3和少量其它物质。
生料粉，料泥或生料浆必须细磨，充分混合，因而是均匀的”。
由以上的定义中可以看出欧洲标准规定的比较明确，对熟料的矿物组成(如硅酸盐矿物)和化学组成(如CaO／SiO重量比)都给予数量上的限定，对生料的制备质量也提出了细磨和混合均匀的要求。
这些对新品种开发和提高水泥及混凝土质量是很重要的。
2．熟料矿物组成硅酸盐水泥熟料主要由4种结晶矿物组成，即阿利特，贝利特，铝酸盐和铁铝酸盐，它们紧密地交织在一起，另外还有少量游离石灰，方镁石，玻璃体和孔隙。
阿利特(Alite)主要由硅酸三钙组成，分子式为3CaO·SiO2，简写C3S。
因为熟料中不存在纯的C3S，其中都固溶有MgO，Al2O3，Fe2O3，TiO2以及V12O，Na2O等金属氧化物，所以在准确叫法称为阿利特矿物，简称A矿，C3S水化速度快，早期强度和后期强度都高，是硅酸盐水泥熟料尤其高活性熟料的主要矿物，含量一般在40％~80％，我国最高在67％左右，国外可达85％。
贝利特(Belite)主要由硅酸二钙组成，分子式为2CaO·SiO2，简写为C2S。
因为熟料中不可能有纯的C2S，其中多固溶有Al2O3，Fe2O3，MgO，V12O，Na2O，TiO2，P2O5等杂质，所以称为贝利特矿物，简称B矿。
C2S水化速度慢、早期强度低，长期强度能达到与C3S相同的水平。

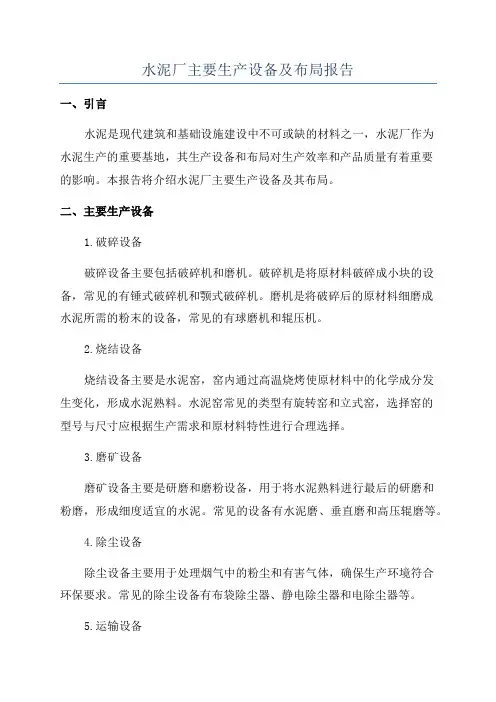

水泥厂主要生产设备及布局报告一、引言水泥是现代建筑和基础设施建设中不可或缺的材料之一，水泥厂作为水泥生产的重要基地，其生产设备和布局对生产效率和产品质量有着重要的影响。
本报告将介绍水泥厂主要生产设备及其布局。
二、主要生产设备1.破碎设备破碎设备主要包括破碎机和磨机。
破碎机是将原材料破碎成小块的设备，常见的有锤式破碎机和颚式破碎机。
磨机是将破碎后的原材料细磨成水泥所需的粉末的设备，常见的有球磨机和辊压机。
2.烧结设备烧结设备主要是水泥窑，窑内通过高温烧烤使原材料中的化学成分发生变化，形成水泥熟料。
水泥窑常见的类型有旋转窑和立式窑，选择窑的型号与尺寸应根据生产需求和原材料特性进行合理选择。
3.磨矿设备磨矿设备主要是研磨和磨粉设备，用于将水泥熟料进行最后的研磨和粉磨，形成细度适宜的水泥。
常见的设备有水泥磨、垂直磨和高压辊磨等。
4.除尘设备除尘设备主要用于处理烟气中的粉尘和有害气体，确保生产环境符合环保要求。
常见的除尘设备有布袋除尘器、静电除尘器和电除尘器等。
5.运输设备运输设备主要用于将原材料、燃料和成品水泥等进行输送运输。
常见的运输设备有皮带输送机、斗式提升机和螺旋输送机等。
三、布局设计水泥厂的布局设计是为了实现生产流程的顺利进行，并便于设备维护和管理。
一个合理的布局设计应符合以下原则：1.原材料与熟料的流程应分开进行，以防止污染和原材料浪费。
2.设备应根据工艺流程的需求进行合理的布局，便于设备之间的连接和运输。
3.根据环保要求，除尘设备应尽量靠近产生粉尘和废气的设备，以有效减少对环境的污染。
4.设备之间、设备与辅助设施之间应留有足够的间距，以便日常维修和设备的更换。
5.布局设计应考虑未来的扩能需求，合理安排场地和设备的布置，以方便未来的扩展和增加产量。
四、结论水泥厂的生产设备和布局设计直接影响到生产效率和产品质量，一个合理的布局设计和优质的生产设备能够提高生产效率、降低生产成本和保证产品质量。
因此，在水泥厂设计和建设中，需要充分考虑生产设备和布局设计的合理性和可行性。

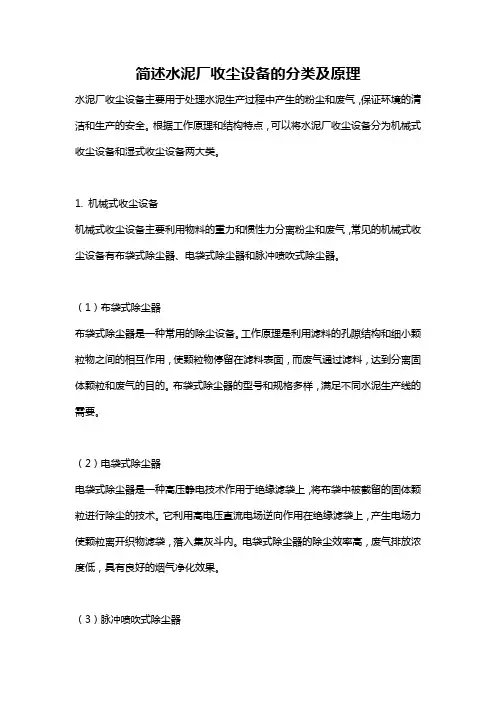

简述水泥厂收尘设备的分类及原理水泥厂收尘设备主要用于处理水泥生产过程中产生的粉尘和废气，保证环境的清洁和生产的安全。
根据工作原理和结构特点，可以将水泥厂收尘设备分为机械式收尘设备和湿式收尘设备两大类。
1. 机械式收尘设备机械式收尘设备主要利用物料的重力和惯性力分离粉尘和废气，常见的机械式收尘设备有布袋式除尘器、电袋式除尘器和脉冲喷吹式除尘器。
（1）布袋式除尘器布袋式除尘器是一种常用的除尘设备。
工作原理是利用滤料的孔隙结构和细小颗粒物之间的相互作用，使颗粒物停留在滤料表面，而废气通过滤料，达到分离固体颗粒和废气的目的。
布袋式除尘器的型号和规格多样，满足不同水泥生产线的需要。
（2）电袋式除尘器电袋式除尘器是一种高压静电技术作用于绝缘滤袋上，将布袋中被截留的固体颗粒进行除尘的技术。
它利用高电压直流电场逆向作用在绝缘滤袋上，产生电场力使颗粒离开织物滤袋，落入集灰斗内。
电袋式除尘器的除尘效率高，废气排放浓度低，具有良好的烟气净化效果。
（3）脉冲喷吹式除尘器脉冲喷吹式除尘器是一种常用的干式除尘设备。
它采用压缩空气将滤袋表面的灰尘吹落，清理滤袋，使其保持较好的透气性能，以维持除尘设备的正常工作状况。
脉冲喷吹式除尘器具有高效、节能、结构紧凑等特点。
2. 湿式收尘设备湿式收尘设备主要利用水的冲刷和溶液吸附作用分离粉尘和废气，常见的湿式收尘设备有湿式除尘器和湿式电除尘设备。
（1）湿式除尘器湿式除尘器主要是通过水的冲刷作用将颗粒物质吸湿、吸附在水中，从而达到净化废气的目的。
湿式除尘器适用于高温、高浓度、致密性颗粒物较大的废气净化，具有净化效率高、烟气排放浓度低的优点。
（2）湿式电除尘设备湿式电除尘设备是一种结合了湿式除尘和静电除尘的技术，利用高压静电场作用于湿润的滤材，将悬浮颗粒物质吸湿、吸收和击沉下来，达到净化废气的目的。
湿式电除尘设备具有烟尘净化效果好、运行稳定可靠等优点，广泛应用于水泥厂的废气净化。
总之，水泥厂收尘设备分类主要有机械式收尘设备和湿式收尘设备两大类，机械式收尘设备包括布袋式除尘器、电袋式除尘器和脉冲喷吹式除尘器，湿式收尘设备包括湿式除尘器和湿式电除尘设备。
