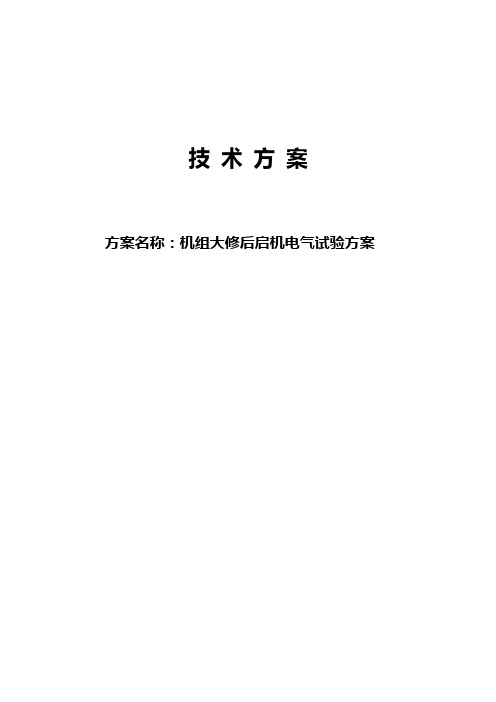

技术方案方案名称：机组大修后启机电气试验方案电气分厂2012年11月20日机组大修后启机电气试验方案一、试验方案的目的：1 检查发变组一、二次电流回路及电压回路的正确性。
2 检查发变组保护装置的可靠性及正确性，并对主要保护做定值检查、差流检查及电压的测量。
3 保证机组安全稳定运行（保全优）4 主保护投入率100%二、试验方案依据的质量标准1 电力工业部96版《火力发电厂基本建设工程启动及竣工验收规程》的电气部分2 电力工业部建设协调司96版《火电工程启动调试工作规定》的电气部分三、试验准备及试验前应具备条件1、试验方案准备1.1 成立试验领导小组组长:副组长:组员:1.2 仪器仪表准备1.3 试验方案确定、审批2、试验前验收2.1 各有关班组组织人员学习试验方案2.2 各有关班组明确试验的安全注意事项2.2.1 成立试验领导小组, 分工明确, 各负其责;2.2.2 编写好试验方案, 逐级审核, 确保试验方案的正确性;2.2.3 试验前召开各项目负责人会议, 具体落实, 确保试验方案的可行性;2.2.4试验接线接好后, 检测CT 、PT 回路, 确保CT 回路没有开路, PT 回路没有短路。
3、试验步骤要求及标准3.1．试验前的条件3.1.1 #3机所有电气设备检修完毕, 工作全部结束并向运行人员交待清楚。
3.1.2 各继电保护及自动装置调试、传动、信号试验正确, 具备投入条件。
主开关、灭磁开关等相关所有开关的拉合试验正确。
3.1.3 500KV第一串5011、5012开关及50111、50112、50121、50122、50130刀闸在断开位置,#3机灭磁开关在断开位置, 41E开关在断开位置; 励磁小间整流屏1KQD、2KQD、3KQD在拉开位置。
3.1.4 测试用仪器仪表及其它设备准备齐全并确保好用。
3.1.5 改造设备应由厂家派技术人员现场指导。
3.1.6 #3发电机转子正、负极碳刷拔下。
国电东胜电厂1号发电机大修（A级检修）高压试验项目
一、发电机修前试验项目
1、定子绕组的绝缘电阻、吸收比或极化指数
2、定子绕组泄漏电流和直流耐压
3、转子绕组的绝缘电阻
4、定子绕组交流耐压
5、温升（第一次大修前）
二、发电机修中、修后试验项目
1、定子绕组的绝缘电阻、吸收比或极化指数
2、定子绕组的直流电阻
3、定子绕组泄漏电流和直流耐压
4、转子绕组的绝缘电阻
5、转子绕组的直流电阻
6、转子绕组交流耐压
7、发电机的励磁回路所连接的设备(不包括发电机转子和励磁机
电枢)的绝缘电阻
8、发电机的励磁回路所连接的设备(不包括发电机转子和励磁机
电枢)的交流耐压
9、定子铁心损耗试验（测温元件测试无误铁芯运行温度异常时或
现场检查发现铁芯有松动，怀疑铁芯受损时进行此项试验）10、发电机和励磁机轴承的绝缘电阻
11、灭磁电阻器(或自同期电阻器)的直流电阻
12、灭磁开关的并联电阻
13、转子绕组的交流阻抗和功率损耗（转子在膛外、膛内以及不同
转速下测量）
14、定子绕组端部动态特性
15、定子绕组端部手包绝缘表面对地电位
16、检温计（测温元件）检查和校验
17、轴电压
18、定子绕组绝缘老化鉴定（新机投产后第一次大修有条件时进行
以留取初始值）
19、空载特性曲线
20、转子通风试验
21、水内冷定子线棒分支流量测试
三、增加试验项目
1、定子槽部线圈防晕层对地电位（运行中检温元件电位升高、槽楔松动或防晕层损坏时测量）
2、紫外成像法探测端部、槽部放电（发电机局部放电检测，电晕检测）。

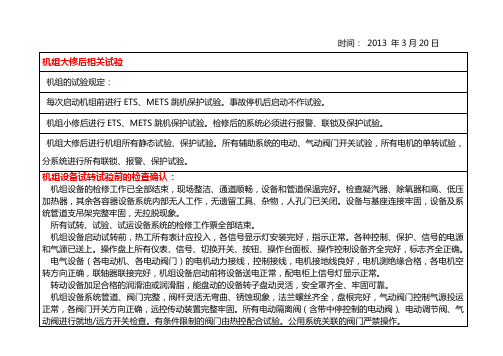

机组大修后试验项目
一、锅炉
1、锅炉冷态空气动力场试验
2、锅炉热效率试验（机组停运前、后做要做对比）
3、锅炉炉膛、空预器、烟道漏风、漏风系数的测定试验
4、锅炉低负荷稳燃试验
二、汽机
1、调速系统静态试验
2、超速试验
三、电气
1、大修前试验项目
1.1、定子绕组绝缘电阻及吸收比
1.2、定子绕组直流耐压
1.3、定子绕组交流耐压
2、大修中试验项目
2.1、定子直流电阻试验
2.2、转子直流电阻
2.3、转子绝缘电阻
2.4、转子交流阻抗（膛外）
2.5、转子交流阻抗（膛内）
2.6、发电机机组和励磁机轴承的绝缘电阻
2.7、发电机机组和励磁机的励磁回路连接电缆的绝缘电阻2.8、静态时转子绕组交流阻抗和功率损耗
2.9、励磁变绝缘电阻
2.10、励磁变直流电阻
2.11、励磁变变比
2.12、励磁变交流耐压
2.13、测量灭磁电阻
3、大修后试验项目
3.1、定子绕组绝缘电阻及吸收比
3.2、定子绕组直流耐压
3.3、动态时转子绕组交流阻抗和功率损耗
3.4、发电机轴电压
4、主变、厂高变试验项目（外委，出具报告）
4.1、绕组绝缘电阻及吸收比或极化指数
4.2、绕组直流电阻
4.3、变比试验
4.4、介质损耗试验
电机试验项目（外委，出具报告）
1、标准项目
1.1、绕组绝缘电阻及吸收比
1.2、绕组直流电阻
2、特殊项目
2.1、定子绕组直流耐压
四、脱硫、脱硝
脱硝性能实验、脱硫性能实验、脱硝SCR区空气动力场实验。
发电机大修后的试验发电机在大修后必须进行试验，试验是判断检修质量的重要标准，也是发电机安全并网的重要保障。
本文对大修后试验的目的、内容及几项重点试验进行了分析。
标签：大修后试验，试验目的，试验原理，试验方法1.大修后试验的目的发电机大修后试验的目的是为了得出发电机的特性数值，将它与制造厂提供的原始数据或上次试验的数据相比较，其差值应在允许范围之内，如差值较大时，应进一步对定、转子的直流电阻、匝间绝缘和绕组的接线进行检查，并找出是否有短路、相序错误等现象。
对于发电机而言，大修后一般要完成多类试验项目，限于篇幅，本文只对空载特性、短路特性试验项目进行讨论。
2.空载特性试验空载特性试验是在发电机交接及大修后必做的试验项目。
目前较常用的方法是通过励磁机为转子提供电流，经手动调节励磁机逐渐改变励磁电流而使定子电压逐步上升。
当励磁电流由大到小逐级递减或由小到大递升时，由于铁芯的磁滞现象会影响测量的准确性，所以试验过程中只能一个方向调节，中途不得有反方向来回升降。
励磁机电源可采用自并励方式也可采用他励方式。
在雅都水电站2F机组A修时，采用他励电源方式。
发电机空载特性试验目的：（1）通过发电机的空载特性试验，可以检查定子三相电压是否对称。
（2）可以对所有的发电机保护、测量、以及相关电压回路进行检查，确保电压回路相序正确、相位对称、幅值对称、没有短路现象（3）可以由短路特性曲线结合空载特性曲线求取发电机的一些重要参数。
试验原理图：试验步骤：（1）准备好短路试验励磁系统用的临时他励电源，保证电源的可靠性。
（2）投入他励电源，并检查其电压幅值及相位对称且正确。
（3）准备好试验所需的试验设备，将试验设备接线接好并检查试验接线确保接线正确。
（4）投入发电机所有保护（5）自动开机，待发电机转速上升至额定转速后合励磁灭磁开关。
（6）将励磁机切为手动控制方式，逐渐增磁使定子电压达到额定电流10%左右，检查发电机出口电压互感器的二次电压回路幅值及相位对称且不得有短路现象。
发电机大修后应作哪些试验1、发电机大修后一般应作如下项目的试验：(1)二次回路（操作保护）传动及检查；(2)发电机起动前之其他试验；(3)测静、转子回路直流电阻；(4)励磁机空载特性试验；(5)发电机短路特性试验；(6)发电机空载特性试验及层间耐压；(7)测量发电机静、转子励磁回路绝缘；(8)对民电机作交流耐压试验，直流耐压试验；2、上述试验的作法及运行人员注意问题：①测量发电机静、转子励磁回路绝缘电阻。
因发电机在大修时，励磁机、发电机要解体进行检查处理，静、转子励磁机等线圈绝缘处于大气中，可能吸收潮气使绝缘降低。
另外在整个大修过程中，各部绝缘有无损坏，碰坏或缺陷处理不好等现象。
测量上述各部绝缘是一基本方法，这是因为绝缘电阻是衡量绝缘质量的一个主要指标，用它可以发现绝缘内有无贯穿的导电通路，并能发现由于高压作用于绝缘后而发展的缺陷，测绝缘的工作，一般在开机前由运行人员去作，发电机静、转子回路绝缘电阻应在通水前测量，绝缘电阻的数值不作具体规定，但应于历史测量结果比较分析，静子回路用1000—2500V摇表测量，应不低于0.5MΩ。
若通水后测量的绝缘电阻值主要的是检查水质，一般为数百千欧（用万用表测量）测量绝缘时，使用摇表，万用表应遵守有关规定。
②对发电机作交流耐压试验的目的是为了检查定子绕组的主绝缘是否良好，检查绝缘水平，确定发电机能否投运。
做此试验应用专用试验升压变压器及其他用具，耐压的试验电压，一般应为额定电压的1.3—1.5倍，持续时间为一分钟。
③直流耐压试验，它能确定绝缘耐压强度，而对绝缘内部不会损伤，同时它还可以测量被测绝缘的泄漏电流，正常时泄漏电流与外加电压为一直线关系，若泄漏电流急剧增加时，则说明绝缘有问题。
该试验所加电压应为额定电压的2.5倍，对于发电机的定子绕组来讲，在最高试验电压下，各相泄漏电流在20微安以上者，各相泄漏电流间的不对称系数应不大于2，各相差值应与历史试验值作比较，不应有显著差别。
2#发电机组大修后电气启动试验大纲批准：审核：编写：发电有限责任公司2015年09月15日2#发电机组大修后电气启动试验大纲一、试验项目：1、不同转速下发电机转子绝缘电阻和交流阻抗测试2、发电机电流回路检查及短路灭磁特性试验3、发电机短路特性试验4、发电机电压回路检查及空载灭磁特性试验5、发电机空载特性及静子层间耐压特性试验6、测发电机残压7、发电机空载励磁调节器试验8、发电机电压回路定相，发电机检同期9、202开关假同期试验10、发电机并网，发电机差动保护、变压器差动保护、后备保护（对称过负荷、负序过负荷、复合电压过流保护、失磁保护）、调节器测向量11、发电机负载励磁调节器试验二、安全措施：1、所有参加试验人员要严格执行安全规程中有关规定并熟悉本试验程序服从试验负责人指挥，保证人身和设备安全。
2、本程序经总工批准后，即做为试验依据，除特殊重大项目操作，不另开工作票，由发电部指定两名当值运行人员配合试验中的操作。
3、本试验在值长指挥下、按调度批准时间进行，试验中出现危及机组安全运行的异常情况时，值长有权下令停止试验，试验中的操作要有值长批准。
4、试验中要防止误碰、误跳运行设备。
5、各参加试验部门要做好组织准备工作，对本程序中不清楚的地方及时提出讨论。
6、试验前，试验负责人要同运行人员对2#机设备认真检查。
7、试验中相互间加强联系，试验人员要集中，有事故预想和对策处理。
8、凡需由中调批准的项目要及早与中调申请批准。
三、组织措施：试验总指挥：试验副总指挥：试验总负责人：安全监督人：试验负责人：参加人员：四、试验时间：发电机稳定3000rpm后24小时。
五、试验前的准备工作：1、检查2#发电机系统工作票全部结束，具备启动试验条件。
（运行）2、检查202-1、MK、6201、6202开关三相均断开，将6201、6202开关小车拉出间隔，检查202-10、202-0接地刀闸均断开。
（运行）3、在2#发电机出口侧（4.5m）封一组三相短路线，载流量8000A。
机组检修后电气试验方案一、试验目的通过试验，确保检修后电气保护联锁动作正常，保证机组安全。
二、试验项目1.发变组整组传动试验：包括发电机差动保护、发变组差动保护、主变重瓦斯保护、6KV分支过流保护。
2.6KV厂用电快切装置试验3.400V备自投试验4.柴油发电机自启动及保安、热工电源联锁试验三、试验条件及步骤（一）、发变组整组传动试验试验条件：1、断开发电机断水保护、热工保护压板。
2、查46011、46012刀闸在分闸状态。
3、合上4601开关、发电机灭磁开关2QFA、2QFB、611开关、612开关（试验位置）。
试验步骤：1、发电机差动保护：投入发电机差动保护压板,通流至定值，发电机差动保护动作,全停Ⅰ出口,4601、611、612、2QFA、2QFB开关跳闸,音响及相应信号正常。
2、发变组差动保护:投入发电机差动保护压板,通流至定值，发变组差动保护动作,全停Ⅰ出口, 4601、611、612、2QFA、2QFB开关跳闸,音响及相应信号正常。
3、主变重瓦斯保护:主变重瓦斯保护投跳闸，手动启动保护,全停Ⅱ出口, 4601、611、612、2QFA、2QFB开关跳闸,音响及相应信号正常。
4、6KV分支过流保护：投入6KV 11分支过流保护压板，通流至定值，611开关跳闸，音响及相应信号正常；投入6KV 12分支过流保护压板，通流至定值，612开关跳闸，音响及相应信号正常。
（二）6KV厂用电快切装置试验试验条件：1、将照明10段倒由检修00段带。
2、400V 厂用11段、12段分别倒由备用电源接带。
3、拉开备611、备612开关。
4、控制台方式开关置串联位置。
5、将工作电源611、612开关和备用电源备611、备612开关均送至试验位置。
试验步骤：1、外加电压使工作电源、备用电源符合同期要求。
2、合上工作电源611开关，手动启动装置，应先跳开工作电源611开关，后合上备用电源备611开关，音响及信号正常。
发电机组大修后启动试验方案一、试验条件与项目1、试验条件1.1 NOx发-变组及励磁回路全部检修工作结束；1.2 NO.x机组具备冲转条件；1.3本试验方案已获批准，所有试验人员已熟悉本试验方案，有关资料和试验记录表格已准备就绪。
2、本次NO.x发电机组检查性大修后，为了考核其技术性能及绝缘水平，进行本试验。
本次试验项目共六项，包括转子动态交流阻抗及功率损耗、发电机短路特性、发电机空载特性、励磁系统动态试验、同期回路检查及假同期试验。
二、转子动态交流阻抗及功率损耗1、试验目的测量转子交流阻抗和功率损耗是判断转子绕组是否存在匝间短路的较灵敏的方法之一。
为验证转子绕组在电、热和机械等综合应力作用下有无匝间短路，进行本次动态试验。
2、试验条件2.1 拉开NO.x发电机励磁系统灭磁开关及其控制电源开关，拉开NO.x主变高压侧刀闸xxxxx，拉开xxx段工作电源xx段工作电源xx开关并将其拉至检修位置。
2.2 试验接线完毕并检查无误。
3、试验步骤3.1 再次检查试验接线正确无误。
3.2 分别在转子转速0转/分、500转/分、1000转/分、1500转/分、2000转/分、3000转/分条件下测量转子绕组绝缘电阻、交流阻抗和功率损耗。
3.3 每一稳定转速下,转子加压40V、60V、80V、200V各点分别准确读取电压、电流、功率表读数。
三、短路特性试验1、试验目的短路特性试验是发电机在三相短路情况下，测量定子电流与转子电流关系的试验。
其目的是：1.1 测定发电机的有关特性参数。
1.2 利用三相电流表读数，判断三相电流的对称性。
1.3 核定发电机CT变比及相位关系。
1.4 核定ECS系统电测指示准确性。
2、试验条件2.1 发变组系统检修工作票已全部结束。
2.2 将发电机过电压保护的定值临时改为70V、0S。
2.3已拉开变刀闸xxxxx、已合上变刀闸地刀xxxxx、已拉开高变分支开关xxx、xxx；已合上主变中性点xxx刀闸；已给上发电机出口PT、高变分支PT保险；已打开发变阻保护“关闭主汽门”接线；已投入有关发变组保护，即发电机断水保护、励磁系统故障保护、主变压器压力释放、主变压器瓦斯、高厂变A、高厂变B压力释放、瓦斯等保护，保护压板均只投灭磁；发电机定子冷却水导电度已合格；发电机定子绕组绝缘合格。
.2.1 首次手动开停机试验：
6.2.1.1 首次开机过程中应监测检查如下主要项目：
a) 机组升速至80％额定转速(或规定值)时，可手动切除高压油顶起装置，并校验电气转速继电器对应的触点。
b) 机组升速过程中应加强对各部轴承温度、油槽油面的监视。
各轴承温度不应有急剧升高及下降现象。
c) 测量机组运行摆度双幅值，其值应小于轴承间隙或符合厂家设计规定值。
d) 测量永磁发电机电压和频率关系曲线。
e) 测量发电机一次残压及相序。
6.2.1.2 首次手动停机过程中应检查下列各项：
a) 注意机组转速降至规定转速时，高压油顶起装置的自动投入情况。
b) 监视各部位轴承温度变化情况。
c) 检查转速继电器的动作情况。
d) 检查各部位油槽油面变化情况。
e) 机组全停后，高压油顶起装置应自动切除。
6.2.2 过速试验及检查：
6.2.2.1 机组过速试验要根据设计规定的过速保护装置整定值进行。
6.2.2.2 过速试验过程中应监视并记录各部位摆度和振动值，各部轴承的温升情况及发电机空气间隙的变化。
6.2.2.3 过速试验停机后应进行如下检查：
a) 全面检查转动部分。
b) 检查定子基础及上机架径向支承装置的状态。
c) 检查各部位螺栓、销钉、锁片是否松动或脱落。
d) 检查转动部分的焊缝是否有开裂现象。
e) 检查上下挡风板、挡风圈、导风叶是否有松动或断裂。
6.2.3 自动开机和自动停机试验：
6.2.3.1 自动开机和自动停机试验的主要目的是检查自动开停机回路动作是否正确。
具有计算机监控系统为主要控制方式的水电站，自动开、停机应由计算机监控系统来完成。
6.2.3.2 自动开机可在中控室或机旁进行，并检查下列各项：
a) 检查自动化元件能否正确动作。
b) 检查推力轴承高压油顶起装置的动作情况。
6.2.3.3 自动停机过程中及停机后的检查项目：
a) 记录自发出停机脉冲信号至机组转速降至制动转速所需时间。
b) 记录机组开始制动至全停的时间。
c) 检查转速继电器动作是否正确。
d) 当机组转速降至设计规定转速时，推力轴承高压油顶起装置应能自动投入，停机后应能自动切除。
6.2.4 发电机短路试验，必要时才做此项试验。
6.2.5 发电机升压试验：
6.2.5.1 发电机升压试验应具备的条件：
a) 发电机保护系统投入，励磁系统调节器回路电源投入，辅助设备及信号回路电源投人。
b) 发电机振动、摆度及空气间隙监测装置投入，定子绕组局部放电监测系统投入。
6.2.5.2 发电机升压时应进行下列检查和试验：
a) 分段升压，检查所有电压互感器二次侧电压应三相平衡，相序相位及仪表指示应正确，各电压保护装置端子电压正常。
b) 发电机及引出母线、与母线相连的断路器、分支回路设备等带电后是否正常。
c) 机组运行中各部振动及摆度是否正常。
d) 分别在50％、100％额定电压下，跳开灭磁开关检查消弧情况，录制示波图，并求取灭磁时间常数。
e) 在额定电压下测量发电机轴电压。
6.2.6 发电机空载下励磁调节器试验：
6.2.6.1 发电机空载时的励磁调节器试验应符合下列要求：
a) 具有起励装置的晶闸管励磁调节器的起励工作应正常且可靠。
b) 检查励磁调节系统的电压调整范围，应符合设计要求。
检查在各种工况下的稳定性(即摆动次数)和超调量不超过规定。
c) 测量励磁调节器的开环放大倍数值。
d) 在等值负载情况下，录制和观察励磁调节器各部特性。
对于晶闸管励磁系统，还应在额定励磁电流情况下，检查功率整流桥的均流和均压系数。
均压系数不应低于0．9，均流系数不应低于0．85。
e) 发电机空载状态下，改变转速，测定发电机端电压变化值，录制发电机电压与频率关系特性曲线。
频率每变化1％，自动励磁调节系统应保证发电机电压的变化值不大于额定值的±0.25％。
f)晶闸管励磁调节器应进行低励磁、过励磁、断线、过电压、均流保护的调整及模拟动作试验，其动作应正确。
g) 对于采用三相全控整流桥的静止励磁装置，还应进行逆变灭磁试验。
6.2.7 发电机并列及带负荷试验：
6.2.
7.1 发电机并列试验。
a) 以手动和自动准同步方式并列试验前，应检查同步装置的超前时间、调速脉冲宽度及电压差闭锁的整定值。
b) 在正式并列试验前，应先断开相应的隔离开关进行模拟并列试验，以确定同步回路的正确性。
6.2.
7.2 发电机带负荷试验。
a) 发电机带负荷试验，有功负荷应逐步增加，并观察各仪表指示及各部位运转情况和各种负荷下尾水管补气装置工作情况。
观察并检查机组在加负荷时有无振动区，测量振动范围及其量值，必要时进行补气试验。
b) 做发电机带负荷下的励磁调节器试验。
6.2.
7.3 发电机甩负荷试验。
a) 甩负荷试验前，将调速器的稳定参数选择在空载扰动所确定的最佳值；调整好测量各部位的振动、摆度、蜗壳压力、机组转数(频率)、接力器行程、发电机气隙等电量和非电量的监测仪表；所有继电保护及自动装置均已投入；自动励磁调节器的参数已选择在最佳值。
b) 发电机甩负荷试验应在额定有功负荷的25％、50％、75％和100％下分别进行。
若电站运行水头和电力系统条件限制，发电机不可能带额定负荷或甩额定负荷时，则可按当时条件在尽可能大负荷下进行甩负荷试验。
c) 发电机甩负荷时，检查自动励磁调节器的稳定性和超调量。
当发电机甩额定有功负荷时，发电机电压不应大于额定电压的15％～20％，振荡次数不超过3次～5次，调节时间不大于5s。
6.2.
7.4 发电机温升试验，必要时才做此项试验。
6.2.8 发电机24h带负荷连续试运行试验。
