1万吨单极式离子膜烧碱新技术开发项目环境影响报告书

氯碱工业离子膜和电槽的进展氯碱工业离子膜和电槽的进展氯碱工业离子膜法已被公认为是一种带有方向性的氯碱生产新工艺，其特点是节能、优质、基本无污染，生产成本及投资均较低廉。

离子膜法技术的进展是离子膜从磺酸膜到羧酸膜及羧酸－磺酸复合膜，电槽从单极式到复极式，极间距进展到小极距或“零”极距。

1．离子交换膜的进展离子交换膜是氯碱工业膜法制碱的核心，目前应用于食盐水溶液电解的阳离子交换膜，根据其离子交换基团的不同，可分为全氟磺酸膜和全氟羧酸膜和全氟羧酸－磺酸复合膜。

美国杜邦（Dupont）公司于1938年起开始研制氟化学品，首先三制成功聚四氟乙烯，1960年研制成功耐氯碱的全氟磺酰氟（XR）树脂，并首次应于于燃料电池，之后又研制了Nafion系列膜，1975年Nafion－315膜被日本旭化成公司成功地用于延冈工厂生产烧碱，第一次实现了工业化离子膜法的氯碱生产。

Nafion－100、300、400系列适合生产低浓度烧碱，Nafion －300系列是一种增强复合离子膜，为了获得高电压率率，其阴极侧采用低吸水层，为了获得低电压，其阳极侧采用高吸水层，这种膜在生产稀碱时电耗较低；Nafion－400系列是一种物理耐久性较好的增强离子膜；Nafion－900系列在保持性能稳定而长期生产高浓度烧碱方面，兼有高电流效率和低电压的特点，Nafion－901膜可用来直接生产浓度为32％的碱液，电流效率接近96％；国际上认为Nafion－90209及Nafion－961运转效益尚好，新问世的NX－966膜，其机械性能比N－90209提高近一半，寿命较长且更安全，碱浓度为30％～35％时，NX－966的槽电压下降了150mV。

1976年日本旭化成公司用全氟羧酸膜取代了杜邦公司的全氟磺酸膜，接着又开发了羧酸－磺酸复合膜。

全氟羧酸膜具有很强的阻止OH透过的性能，在较广泛的烧碱浓度范围内（20％～40％）都可以超过90％的电流效率，并且碱浓度为20％～30％内有较低的槽电压，因而可以显著地节省电耗，然而全氟羧酸膜在酸性条件下会成为非异体。

（完整版）离子膜法烧碱工艺毕业论文扬州工业职业技术学院2014 — 2015 学年第二学期毕业设计（论文）（课程设计）课题名称：离子膜法烧碱生产工艺设计时间： 2015.3系部：化学工程学院班级：姓名：学号：指导教师：前言 (5)1 氯碱相关介绍 (5)1.1 氯碱行业简介 (5)1.2 主要产品及名称 (5)1.3 主要产品的用途 (5)1.2 我国氯碱行业的现状及发展趋势 (6)1.2.1 目前氯碱产量 (6)1.2.2 氯碱行业在技术和规模上的现状 (6)1.2.3 国内氯碱未来发展趋势 (6)2 离子膜法电解工艺研究 (7)2.1 离子膜法工艺原理及设备 (7)2.1.1 离子膜法制碱原理 (7)2.1.2 离子膜的性能和种类 (9)2.1.3 离子膜电解槽 (10)2.2 离子膜法制碱工艺流程 (12)2.2.1 一次盐水 (12)2.2.2 二次盐水 (14)2.2.3 电解工艺 (15)2.2.4 淡盐水脱氯 (17)2.2.5 氯氢处理 (18)2.2.6 废氯气处理 (22)2.2.7 氯气液化 (22)3. 结论 (23)参考文献 (24)致谢 (25)离子膜法烧碱生产工艺摘要：随着科技的迅猛发展，我国的氯碱工业行业也得到了迅速的发展和扩大，很多氯碱化工企业也都扩大了生产，加大了生产力度。

然而随着社会高速的发展，提高氯碱的生产规模和更有效、更经济的发展氯碱行业的发展也催生了很多新的企业加入到行业中来，氯碱行业已经开始向规模化、技术化、经济化这种良好的态势发展，特别是离子膜法工艺的出现，将会更加有利于此行业的发展和提高壮大。

本论文主要论述了离子膜法烧碱生产工艺规程。

关键词：氯碱生产工艺离子膜法abstract：Along with the rapid development of science and technology,China's chlor-alkali industry rapid development and expansion, a lot ofchlor-alkali chemical enterprises are also enlarged the production, weintensified the efforts on the production. However, with the development ofthe society of and the development of more effective and more economical development of chlor-alkali industry also rise to a lot of new companies to join the industry, Chlor-alkali industry to scale, technology, economize the good state of development, especially the emergence of ion membrane process, will be more conducive to the development of the industry and improve.This thesis mainly discusses the method of ionic membrane caustic soda production process procedures.Keywords：chlor-alkali production process Ionic membrane law前言随着世界氯碱工业生产和进出口格局的转变，我国已成为世界上氯碱化工的重要生产基地。

1万吨/年单极式离子膜烧碱新技术开发项目环境影响报告书一、现有工程工程概况及污染源调查（一）产品及规模现有工程主要产品及生产规模为：烧碱30000t／a，液氯18000t／a，盐酸21000t／a。

（二）生产工艺该厂现有３万吨／年烧碱装置为金属阳极隔膜电解法，其工艺过程主要包括化盐、电解、氢处理、氯处理、液氯、碱蒸发、盐酸等工段。

1、盐水工段盐水生产是将原料盐溶解成饱和的氯化钠溶液，并经精制反应、澄清、过滤、中和等过程使之成为电解所需的合格的精盐水。

在盐水生产过程中，排放物主要是盐泥。

2、电解工段将化盐工段送来的精制盐水连续均匀地分别输入各个电解槽，在直流电的作用下，盐水被电解生成H2、Cl2、NaOH溶液。

在阳极上产生的氯气经氯气管送至氯气处理工序；在阴极上产生的氢气导入氢气管送至氢气站，电解液自阴极箱导出管导出，流入电解液总管，送蒸发工段。

反应原理为：阳极反应：2Cl－2e → Cl2阴极反应：2H2O＋2e →H2↑＋2OH-Na+＋OH－→ NaOH总反应式：2NaCl＋2H2O＝2NaOH＋Cl2↑＋H2↑由上述食盐水溶液电解反应式可知，电解过程中每生成一吨100％NaOH电解液，可同时产生0.886吨氯气及0.025吨氢气，需要折合100％NaCl1.461吨。

3、氢气处理工段自电解工段来的80～90℃的高温氢气通过冷凝，除去所含水份，再用罗茨鼓风机加压送入氯化氢合成工段。

4、氯气处理及液氯工段由电解来的80～90℃的高温氯气首先经过冷却，然后经三组并联的泡沫干燥塔，在塔板上与溢流下来的浓硫酸呈泡沫状充分接触，氯气中的水份被浓硫酸除去。

冷却时产生的含氯废水，现有装置直接排全厂循环水池。

由氯气处工序来的压缩氯气，经液化机组以氨制冷，将氯气在低温下液化，冷凝下来的液氯进入计量槽和液氯贮槽，并灌瓶包装出售，液化尾气送盐酸工段。

5、电解液蒸发工段来自电解工段的电解液含碱浓度只有10％左右，把电解液用泵送入三效蒸发器，经过蒸发，碱液被浓缩至32-35％，然后进行冷却、配碱，分配合格的碱用泵送入碱栈台。

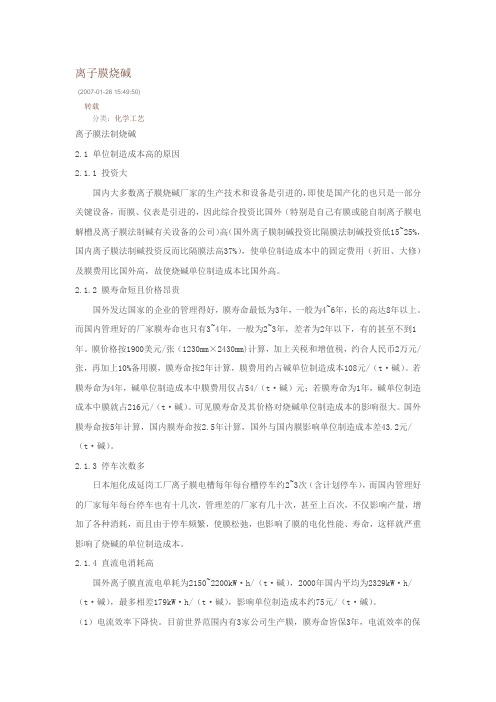

离子膜烧碱(2007-01-26 15:49:50)转载分类：化学工艺离子膜法制烧碱2.1 单位制造成本高的原因2.1.1 投资大国内大多数离子膜烧碱厂家的生产技术和设备是引进的，即使是国产化的也只是一部分关键设备，而膜、仪表是引进的，因此综合投资比国外（特别是自己有膜或能自制离子膜电解槽及离子膜法制碱有关设备的公司）高（国外离子膜制碱投资比隔膜法制碱投资低15~25%，国内离子膜法制碱投资反而比隔膜法高37%），使单位制造成本中的固定费用（折旧、大修）及膜费用比国外高，故使烧碱单位制造成本比国外高。

2.1.2 膜寿命短且价格昂贵国外发达国家的企业的管理得好，膜寿命最低为3年，一般为4~6年，长的高达8年以上。

而国内管理好的厂家膜寿命也只有3~4年，一般为2~3年，差者为2年以下，有的甚至不到1年。

膜价格按1900美元/张（1230mm×2430mm)计算，加上关税和增值税，约合人民币2万元/张，再加上10%备用膜，膜寿命按2年计算，膜费用约占碱单位制造成本108元/（t·碱）。

若膜寿命为4年，碱单位制造成本中膜费用仅占54/（t·碱）元；若膜寿命为1年，碱单位制造成本中膜就占216元/（t·碱）。

可见膜寿命及其价格对烧碱单位制造成本的影响很大。

国外膜寿命按5年计算，国内膜寿命按2.5年计算，国外与国内膜影响单位制造成本差43.2元/（t·碱）。

2.1.3 停车次数多日本旭化成延岗工厂离子膜电槽每年每台槽停车约2~3次（含计划停车），而国内管理好的厂家每年每台停车也有十几次，管理差的厂家有几十次，甚至上百次，不仅影响产量，增加了各种消耗，而且由于停车频繁，使膜松弛，也影响了膜的电化性能、寿命，这样就严重影响了烧碱的单位制造成本。

2.1.4 直流电消耗高国外离子膜直流电单耗为2150~2200kW·h/（t·碱），2000年国内平均为2329kW·h/（t·碱），最多相差179kW·h/（t·碱），影响单位制造成本约75元/（t·碱）。
