工程图常见技术要求

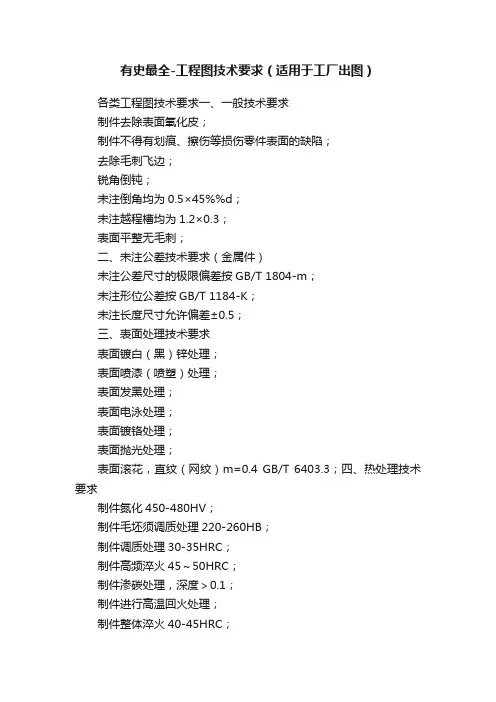

有史最全-工程图技术要求（适用于工厂出图）各类工程图技术要求一、一般技术要求制件去除表面氧化皮；制件不得有划痕、擦伤等损伤零件表面的缺陷；去除毛刺飞边；锐角倒钝；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；表面平整无毛刺；二、未注公差技术要求（金属件）未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注长度尺寸允许偏差±0.5；三、表面处理技术要求表面镀白（黑）锌处理；表面喷漆（喷塑）处理；表面发黑处理；表面电泳处理；表面镀铬处理；表面抛光处理；表面滚花，直纹（网纹）m=0.4 GB/T 6403.3；四、热处理技术要求制件氮化450-480HV；制件毛坯须调质处理220-260HB；制件调质处理30-35HRC；制件高频淬火45～50HRC；制件渗碳处理，深度＞0.1；制件进行高温回火处理；制件整体淬火40-45HRC；五、铸件技术要求1、压铸件技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注壁厚2.5；未注筋板1.5～2；未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d；制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷；各脱模顶料推杆压痕均应低于该制件表面0.2；制件要求符合GB/T 15114《铝合金压铸件》标准规定；表面喷漆（喷塑）处理，不得污染到已加工表面；加工表面在表面处理后加工，加工后涂油保护；未注尺寸参照三维造型；制件表面处理及其它要求按客户定；2、砂型铸造技术要求未注铸造圆角R5-10；铸件应彻底清砂，浇冒口应清除平整；铸件需人工时效；铸件不得有砂眼、气孔、缩松、裂纹等缺陷；粗加工后应再次进行人工时效；不加工表面涂底漆；六、冲压件技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件不得有裂纹或缺损；制件表面平整，不得有沟痕、碰伤等损坏表面，降低强度及寿命的缺陷；去除边角毛刺；表面处理：七、塑料件技术要求未注公差尺寸的极限偏差按GB/T 14486-MT6级；制件应饱满光整、色泽均匀；无缩痕、裂纹、银丝等缺陷；浇口、溢边修剪后飞边≤0.3，且不得伤及本体；未注壁厚3；未注筋板1.5～2；表面打光（喷砂）处理；未注过渡圆角取R0.3～R1，脱模斜度≤0.3%%d；各脱模顶料推杆压痕均应低于该制件表面0.2；与对应装配结合面外形配合错位≤0.5；制件应进行时效处理；制件机械强度须符合GB 3883.1标准规定；制件腔表面打上材料标记和回收标志；未注尺寸参照三维造型；制件表面处理及其它要求由客户定；八、焊接件技术要求未注公差线性及角度尺寸的极限偏差均按GB/T 19804-B级；未注形位公差按GB/T 19804-F级；焊缝应均匀平整，焊渣清理干净；焊缝应焊透，不得烧穿及产生裂纹等影响机械性能的缺陷；九、各类零、部件技术要求1、齿轮（齿轴）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；制件毛坯须调质220～260HB；制件材料的化学成分和力学性能应符合GB/T 3077的规定；齿面接触斑点：按齿高不小于40%，按齿长不小于50%；齿面高频淬火回火至49-52HRC；制件表面不应有锈迹、裂纹、灼伤等影响使用寿命的伤痕及缺陷；最终工序热处理表面不得有氧化皮；2、一般轴芯（无铣齿）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；制件毛坯须调质220～260HB；尺寸%%c 档车正反两条螺旋槽，螺距10，深0.4；螺纹表面不允许有磕碰、乱扣、毛刺等缺陷；热处理：表面处理：3、包轴毛坯（一次成型）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绝缘层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；包轴毛坯：绝缘层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；一次成型：铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V 历时1min不击穿，其余绝缘层档3750V历时1min不击穿；4、包轴（加工）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；塑层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；塑层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V 历时1min不击穿，其余塑层档3750V历时1min 不击穿；制件磨加工后应烘干除水处理；5、转子技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绕组接线按转子绕线原理图；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或裂痕；云母槽开深0.8～1，槽宽0.6，槽不得残留云母片；绕组冷态绝缘电阻不低于50MΩ；装风叶后校动平衡，其精度应不低于G6.3级；去重不允许有冲片铣穿、残缺现象；铁芯外圆不加工，绝缘漆不得高出铁芯外圆，并不得有明显积瘤；铁芯与轴芯间应能承受50Hz，实际正弦波电压2500V，1min不击穿；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V，1min不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；换向器与轴芯间应能承受50Hz，实际正弦波电压3750V，1min 不击穿；应去除铁屑、铜粉、油污等杂质；铁芯外圆应涂透明淡金水防锈处理；6、定子技术要求绕组绕制整齐无松散；引线接头应牢固可靠且充分绝缘；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V历时1min 不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或积瘤；铁芯表面不得有明显绝缘漆；7、定、转子铁芯技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；冲片叠装应紧密可靠,片间无夹杂,表面及槽无污物和油渍；冲片按同一冲制方向压装；冲片齿槽口整齐与转轴平行,误差不大于0.5；铁芯两端弹开度不大于0.5；8、定、转子冲片技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件应表面平整，完整无缺料；尖角处允许用R0.3过渡；制件毛刺不大于0.05（注：高速冲时不大于0.02）；制件应不含油脂，剪切油不能用机油；9、绝缘纸技术要求表面不得有划痕、折痕；裁边不起毛；10、换向器技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；外观完整，表面光滑，应无裂纹、毛刺、锈蚀、气孔、夹杂等缺陷；绝缘电阻：室温下孔与换向片之间大于50MΩ；云母片厚度取0.5；换向片对换向器轴线偏斜度不大于云母片厚度的1/3；介电强度：片间承受频率50Hz，泄露电流为0.1mA，实际正弦波电压600V历时1s不击穿；换向片与孔轴芯间承受频率50Hz，泄露电流为0.25mA，实际正弦波电压3750V历时1min不击穿；试验与检验应符合JB/T 10107《电动工具换向器》标准要求；11、电缆线技术要求电缆线长度尺寸指工具电缆出口至插头的导线部分,不包括插头和插脚；软电缆应符合GB/T 5013《额定电压450V/750V及以下橡皮绝缘电缆》标准要求；聚氯乙烯电缆应符合GB/T 5023《额定电压450V/750V及以下聚氯乙烯绝缘电缆》标准要求；插脚与可触及插头表面的绝缘应能承受50Hz，实际正弦波电压3750V历时1min 不击穿；制件还应符合GB 1002《家用和类似用途单相插头插座型式、基本参数和尺寸》和GB 2099《家用和类似用途插头插座》标准要求；12、开关技术要求未注公差尺寸的极限偏差按SJ/T 10628-7级；除本图要求的外形尺寸、功能、图形、文字外，试验和检验均应符合GB/T 22692《电动工具开关》标准要求；开关的使用性能应保证5万次无故障正常使用；13、电缆护套技术要求未注公差尺寸的极限偏差按GB/T 3672.1-2级；未注形位公差按GB/T 3672.2-M级；制件不得有缺料、破裂等缺陷。

工程图常见技术要求(总3页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一般技术要求1. 零件去除氧化皮。

2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。

3. 去除毛刺飞边。

热处理要求1. 经调质处理，HRC50～55。

2. 零件进行高频淬火，350～370℃回火，HRC40～45。

3. 渗碳深度。

4. 进行高温时效处理。

公差要求1.未注形状公差应符合GB1184-80的要求，有等级要求H K L，要求依次降低。

2.未注线性和角度尺寸公差应符合GB/T 1804-m（表示中等）f m c v ，要求依次降低。

2. 未注长度尺寸允许偏差±。

3. 铸件公差带对称于毛坯铸件基本尺寸配置。

如图示例，标在标题栏附近或技术要求中。

零件棱角1. 未注圆角半径R5。

2. 未注倒角均为2×45°。

3. 锐角/尖角/锐边倒钝。

装配要求1. 各密封件装配前必须浸透油。

2. 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

3. 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。

4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。

5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。

6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。

7. 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。

8. 装配过程中零件不允许磕、碰、划伤和锈蚀。

9. 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。

紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。

10. 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。

11. 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。

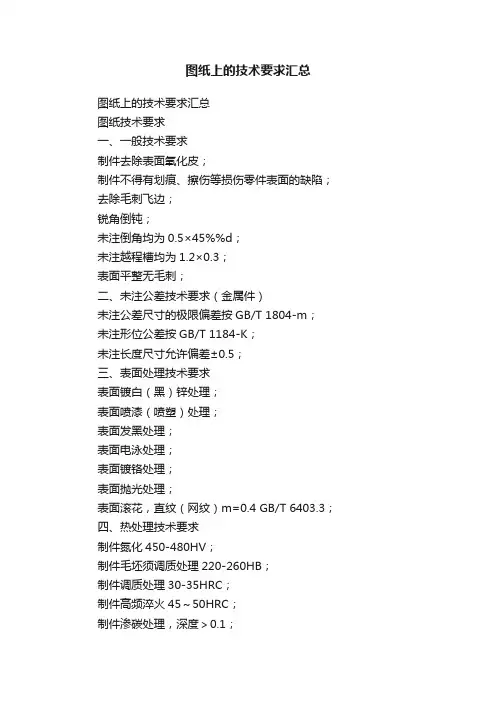

图纸上的技术要求汇总图纸上的技术要求汇总图纸技术要求一、一般技术要求制件去除表面氧化皮；制件不得有划痕、擦伤等损伤零件表面的缺陷；去除毛刺飞边；锐角倒钝；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；表面平整无毛刺；二、未注公差技术要求（金属件）未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注长度尺寸允许偏差±0.5；三、表面处理技术要求表面镀白（黑）锌处理；表面喷漆（喷塑）处理；表面发黑处理；表面电泳处理；表面镀铬处理；表面抛光处理；表面滚花，直纹（网纹）m=0.4 GB/T 6403.3；四、热处理技术要求制件氮化450-480HV；制件毛坯须调质处理220-260HB；制件调质处理30-35HRC；制件高频淬火45～50HRC；制件渗碳处理，深度＞0.1；制件进行高温回火处理；制件整体淬火40-45HRC；五、铸件技术要求1、压铸件技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注壁厚2.5；未注筋板1.5～2；未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d；制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷；各脱模顶料推杆压痕均应低于该制件表面0.2；制件要求符合GB/T 15114《铝合金压铸件》标准规定；表面喷漆（喷塑）处理，不得污染到已加工表面；加工表面在表面处理后加工，加工后涂油保护；未注尺寸参照三维造型；制件表面处理及其它要求按客户定；2、砂型铸造技术要求未注铸造圆角R5-10；铸件应彻底清砂，浇冒口应清除平整；铸件需人工时效；铸件不得有砂眼、气孔、缩松、裂纹等缺陷；粗加工后应再次进行人工时效；不加工表面涂底漆；六、冲压件技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件不得有裂纹或缺损；制件表面平整，不得有沟痕、碰伤等损坏表面，降低强度及寿命的缺陷；去除边角毛刺；表面处理：七、塑料件技术要求未注公差尺寸的极限偏差按GB/T 14486-MT6级；制件应饱满光整、色泽均匀；无缩痕、裂纹、银丝等缺陷；浇口、溢边修剪后飞边≤0.3，且不得伤及本体；未注壁厚3；未注筋板1.5～2；表面打光（喷砂）处理；未注过渡圆角取R0.3～R1，脱模斜度≤0.3%%d；各脱模顶料推杆压痕均应低于该制件表面0.2；与对应装配结合面外形配合错位≤0.5；制件应进行时效处理；制件机械强度须符合GB 3883.1标准规定；制件内腔表面打上材料标记和回收标志；未注尺寸参照三维造型；制件表面处理及其它要求由客户定；八、焊接件技术要求未注公差线性及角度尺寸的极限偏差均按GB/T 19804-B级；未注形位公差按GB/T 19804-F级；焊缝应均匀平整，焊渣清理干净；焊缝应焊透，不得烧穿及产生裂纹等影响机械性能的缺陷；九、各类零、部件技术要求1、齿轮（齿轴）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；制件毛坯须调质220～260HB；制件材料的化学成分和力学性能应符合GB/T 3077的规定；齿面接触斑点：按齿高不小于40%，按齿长不小于50%；齿面高频淬火回火至49-52HRC；制件表面不应有锈迹、裂纹、灼伤等影响使用寿命的伤痕及缺陷；最终工序热处理表面不得有氧化皮；2、一般轴芯（无铣齿）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；制件毛坯须调质220～260HB；尺寸%%c 档车正反两条螺旋槽，螺距10，深0.4；螺纹表面不允许有磕碰、乱扣、毛刺等缺陷；热处理：表面处理：3、包轴毛坯（一次成型）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绝缘层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；包轴毛坯：绝缘层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；一次成型：铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V 历时1min不击穿，其余绝缘层档3750V历时1min不击穿；4、包轴（加工）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；塑层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；塑层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余塑层档3750V历时1min 不击穿；制件磨加工后应烘干除水处理；5、转子技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绕组接线按转子绕线原理图；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或裂痕；云母槽开深0.8～1，槽宽0.6，槽内不得残留云母片；绕组冷态绝缘电阻不低于50MΩ；装风叶后校动平衡，其精度应不低于G6.3级；去重不允许有冲片铣穿、残缺现象；铁芯外圆不加工，绝缘漆不得高出铁芯外圆，并不得有明显积瘤；铁芯与轴芯间应能承受50Hz，实际正弦波电压2500V，1min不击穿；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V，1min不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；换向器与轴芯间应能承受50Hz，实际正弦波电压3750V，1min 不击穿；应去除铁屑、铜粉、油污等杂质；铁芯外圆应涂透明淡金水防锈处理；6、定子技术要求绕组绕制整齐无松散；引线接头应牢固可靠且充分绝缘；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V历时1min 不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或积瘤；铁芯表面不得有明显绝缘漆；7、定、转子铁芯技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；冲片叠装应紧密可靠,片间无夹杂,表面及槽内无污物和油渍；冲片按同一冲制方向压装；冲片齿槽口整齐与转轴平行,误差不大于0.5；铁芯两端弹开度不大于0.5；8、定、转子冲片技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件应表面平整，完整无缺料；尖角处允许用R0.3过渡；制件毛刺不大于0.05（注：高速冲时不大于0.02）；制件应不含油脂，剪切油不能用机油；9、绝缘纸技术要求表面不得有划痕、折痕；裁边不起毛；10、换向器技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；外观完整，表面光滑，应无裂纹、毛刺、锈蚀、气孔、夹杂等缺陷；绝缘电阻：室温下内孔与换向片之间大于50MΩ；云母片厚度取0.5；换向片对换向器轴线偏斜度不大于云母片厚度的1/3；介电强度：片间承受频率50Hz，泄露电流为0.1mA，实际正弦波电压600V历时1s不击穿；换向片与内孔轴芯间承受频率50Hz，泄露电流为0.25mA，实际正弦波电压3750V历时1min不击穿；试验与检验应符合JB/T 10107《电动工具换向器》标准要求；11、电缆线技术要求电缆线长度尺寸指工具电缆出口至插头的导线部分,不包括插头和插脚；软电缆应符合GB/T 5013《额定电压450V/750V及以下橡皮绝缘电缆》标准要求；聚氯乙烯电缆应符合GB/T 5023《额定电压450V/750V及以下聚氯乙烯绝缘电缆》标准要求；插脚与可触及插头表面的绝缘应能承受50Hz，实际正弦波电压3750V历时1min不击穿；制件还应符合GB 1002《家用和类似用途单相插头插座型式、基本参数和尺寸》和GB 2099《家用和类似用途插头插座》标准要求；12、开关技术要求未注公差尺寸的极限偏差按SJ/T 10628-7级；除本图要求的外形尺寸、功能、图形、文字外，试验和检验均应符合GB/T 22692《电动工具开关》标准要求；开关的使用性能应保证5万次无故障正常使用；13、电缆护套技术要求未注公差尺寸的极限偏差按GB/T 3672.1-2级；未注形位公差按GB/T 3672.2-M级；制件不得有缺料、破裂等缺陷。

机械图纸-技术要求汇总一般技术要求1. 零件去除氧化皮。

2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。

3. 去除毛刺飞边。

热处理要求1. 经调质处理，HRC50～55。

2. 零件进行高频淬火，350～370℃回火，HRC40～45。

3. 渗碳深度0.3mm。

4. 进行高温时效处理。

公差要求1. 未注形状公差应符合GB1184-80的要求。

2. 未注长度尺寸允许偏差±0.5mm。

3. 铸件公差带对称于毛坯铸件基本尺寸配置。

零件棱角1. 未注圆角半径R5。

2. 未注倒角均为2×45°。

3. 锐角/尖角/锐边倒钝。

装配要求1. 各密封件装配前必须浸透油。

2. 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

3. 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。

4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。

5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。

6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。

7. 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。

8. 装配过程中零件不允许磕、碰、划伤和锈蚀。

9. 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。

紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。

10. 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。

11. 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。

12. 圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。

13. 平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。

14. 花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。

图纸技术要求大全在工程设计和制造领域，图纸是传递设计意图和技术信息的重要文件。

而图纸上的技术要求则是对设计对象的规范和约束，确保其能够满足预期的功能、性能、质量和制造要求。

本文将为您详细介绍图纸技术要求的各个方面。

一、图纸技术要求的重要性图纸技术要求是图纸不可或缺的组成部分。

它明确了产品或零部件的制造、检验、装配等过程中需要遵循的标准和规范，为生产提供了准确的指导。

如果没有清晰、完整的技术要求，可能会导致生产过程中的误解、错误和延误，从而影响产品质量和生产效率。

二、图纸技术要求的内容1、材料要求材料的选择对于产品的性能和质量至关重要。

技术要求中应明确规定所用材料的种类、牌号、规格、性能指标等。

例如，对于钢材，应指明其强度、硬度、化学成分等；对于塑料，应说明其耐热性、耐腐蚀性等。

2、尺寸公差和形位公差尺寸公差是指允许尺寸的变动量，形位公差则是对零件的形状和位置精度的要求。

在技术要求中，应详细标注关键尺寸的公差范围，以及形状（如平面度、圆度）和位置（如平行度、垂直度）的公差要求。

这有助于保证零件之间的配合精度和装配质量。

3、表面质量要求表面质量直接影响产品的外观、耐磨性和耐腐蚀性等。

技术要求中应规定表面粗糙度、表面处理方式（如电镀、喷漆）以及表面缺陷的允许程度。

4、热处理要求对于需要进行热处理的零件，应明确热处理的类型（如淬火、回火、退火）、工艺参数（如温度、时间）以及处理后的性能指标。

5、加工工艺要求这包括加工方法（如车削、铣削、磨削）、加工顺序、切削参数等。

此外，对于一些特殊的加工工艺，如焊接、铸造、锻造等，也应给出相应的技术要求。

6、装配要求如果是装配图，应规定零部件的装配顺序、配合要求、紧固力矩等，以确保装配的正确性和可靠性。

7、检验要求明确检验的方法、量具、检验项目和验收标准。

这有助于保证产品在生产过程中的质量控制。

8、包装和标识要求说明产品的包装方式、防护措施以及标识内容（如产品名称、型号、批次、生产日期等），以便于产品的储存、运输和识别。

图纸技术要求大全在工程和制造领域，图纸是至关重要的沟通工具，它能够清晰地传达设计意图和规范，确保产品或项目的顺利实施。

而图纸上的技术要求则是对设计的进一步补充和说明，为生产、加工、检验等环节提供了明确的指导。

下面我们就来详细了解一下图纸技术要求的方方面面。

一、尺寸与公差要求尺寸是图纸中最基本的元素之一，它准确地描述了零件或结构的大小和形状。

在标注尺寸时，需要遵循一定的标准和规范，确保尺寸的清晰、准确和完整。

同时，为了保证零件在制造过程中的互换性和功能性，还需要规定公差。

公差是允许尺寸的变动量，分为尺寸公差和形位公差。

尺寸公差控制零件的尺寸精度，形位公差则控制零件的形状和位置精度。

例如，对于一个圆柱形零件，不仅要规定其直径的尺寸和公差，还要规定圆柱度、同轴度等形位公差要求。

二、材料要求材料的选择直接影响到产品的性能、质量和成本。

在图纸技术要求中，需要明确指定所使用的材料种类、牌号、规格等信息。

例如，对于机械零件，可以指定使用 45 号钢、铝合金等材料，并注明其热处理要求，如淬火、回火等。

对于建筑结构，可能会指定使用混凝土的强度等级、钢材的型号等。

此外，还需要考虑材料的供应情况和成本，选择合适的替代材料方案。

三、表面处理要求表面处理可以提高零件的耐腐蚀性、耐磨性、美观度等性能。

常见的表面处理方法包括电镀、喷涂、氧化等。

在图纸技术要求中，需要明确表面处理的种类、工艺要求和质量标准。

例如，对于需要防锈的零件，可以要求进行镀锌处理，并规定镀层的厚度和质量要求。

对于外观要求较高的零件，可以进行喷漆处理，并指定漆的颜色、光泽度等要求。

四、加工工艺要求加工工艺是将原材料转化为成品的过程，它直接影响到产品的质量和生产效率。

在图纸技术要求中，需要根据零件的结构和功能，规定合理的加工工艺方法和顺序。

例如，对于一个复杂的零件，可能需要先进行铸造或锻造，然后再进行机械加工。

对于有精度要求的孔和轴，可能需要采用磨削加工工艺。

机械图纸技术要求大全(工程图技术条件的必备资料)机械图纸技术要求大全1.零件去除氧化皮。

2.零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。

3.去除毛刺飞边。

4.经调质处理，HRC50～55。

5.零件进行高频淬火，350～370℃回火，HRC40～45。

6.渗碳深度0.3mm。

7.进行高温时效处理。

8.未注形状公差应符合GB1184-80的要求,未注尺寸公差按GB-T1804-2000-m的要求。

9.未注长度尺寸允许偏差±0.5mm。

10.铸件公差带对称于毛坯铸件基本尺寸配置。

11.未注圆角半径R5。

12.未注倒角均为2×45°。

13.锐角倒钝。

14.各密封件装配前必须浸透油。

15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

20.齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。

21.装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。

22.进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。

23.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。

24.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。

25.装配过程中零件不允许磕、碰、划伤和锈蚀。

26.螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。

紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。

27.规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。

28.同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。

29.圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。

30.平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。

31.花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。

本章主要介绍制图的基本标准和点、线、面的投影知识。

通过本章的学习，应掌握以下基本内容：•国标中有关图幅、比例、字体和图线的规定；•尺寸标注的基本规定和方法；•投影的基本概念和正投影的基本特性；•点的投影规律及两点的相对位置；•各种位置直线的投影特性及两线的相对位置；•各种位置平面的投影特性。

1.1 制图的国家标准工程图样是设计、生产、维护和使用中的重要技术文件。

为正确绘制和阅读工程图样，必须熟悉和掌握有关的标准。

我国从1959年首次颁布《机械制图》国家标准以来，已进行了多次修改。

本书根据1993年颁布的最新国家标准《技术制图》，介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。

1.1.1 图纸幅面及格式（GB/T 14689—1993）1．图纸幅面图纸幅面即图纸的大小，以长×宽的尺寸确定。

表1-1是国家标准GB/T 14689—1993中规定的基本幅面（GB是国家标准的缩写，T是推荐的缩写，14689是该标准的编号，1993是该标准颁布的年份），绘制工程图样时应优先采用。

必要时允许按规定加长幅面，可查阅GB/T 14689—1993。

表1-1图纸幅面2．图框格式图框的格式分为留有装订边和不留装订边两种，图框线为粗实线，图纸可横放或竖放，如图1-1、图1-2所示。

其周边尺寸见表1-1。

3．标题栏标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等，一般位于图纸的右下角，如图1-1和图1-2所示。

有时也可按图1-3所示的位置放置，但此时应采用方向符号。

图1-1 留有装订边的图框格式图1-2 不留装订边的图框格式图1-3 附加符号的应用标题栏的内容格式和尺寸按GB/T 10609.1—1989的规定绘制。

在学习本课程期间，制图作业推荐使用图1-4、图1-5所示的标题栏格式。

图1-4 学校制图作业推荐零件图用标题栏格式图1-5 学校制图作业推荐装配图用标题栏格式4．附加符号（1）对中符号：为了便于复制及缩微摄影，应在图纸各边的中点处分别画出对中符号，即从每边的中点画入图框内约5mm的一段粗实线，如图1-3所示。
