数字模拟转换器

数模转换器工作原理
数模转换器工作原理：
数模转换器(DAC)是一种用于将数字信号转换成模拟信号的电子器件。

它通常由一个或多个数据寄存器、一个把数据寄存器中的数字信号转换成模拟信号的量化器、一个滤波器和一个出口放大器组成。

数模转换器的工作原理是：首先，从数据寄存器中读取数字信号，然后将这些数字信号输入到量化器中。

量化器根据输入的数字信号，利用反馈控制原理，将数字信号转换成相应模拟信号。

转换后的模拟信号，经过滤波器稳定，再经过出口放大器进行放大，最后得到所要求的模拟信号。

数模转换器的量化器是整个系统的核心部分，它是一种实现数字信号转换成模拟信号的硬件装置。

量化器的工作原理如下：首先，将输入的数字信号以一定的步长分割成几个区间，每个区间分别对应一个不同的模拟信号。

然后，将数字信号与量化器的比较电路中的参考电压进行比较，以确定数字信号所在的区间，并将相应的模拟信号输出。

最后，根据反馈控制原理，量化器会根据上一个输出模拟信号来调整参考电压，使输出模拟信号尽可能接近输入的数字信号。

量化器的输出模拟信号经过滤波器，滤波器的功能是消除量化器输出模拟信号中的噪声，使模拟信号稳定可靠。

滤波器的原理是：当输入模拟信号的频率超过滤波器的截止频率时，滤波器会把高频分量滤除，达到抑制噪声的目的。

最后，滤波后的模拟信号被输入到出口放大器中，出口放大器的功能是把低幅度的模拟信号放大到需要的等级，以便满足后续接收机的要求。

总之，数模转换器的工作原理是：读取数字信号 -> 进行量化 -> 滤波 -> 放大 -> 得到模拟信号。

它可以满足各种特定的需求，是一种高效、可靠的电子器件。

dac转换原理
DAC转换原理是指数字信号转化为模拟信号的过程。

DAC，
全称为数字模拟转换器（Digital-to-Analog Converter），是一
种将数字信号转换为模拟信号的电子元件。

DAC的基本原理是根据数字量的大小将模拟量调制成不同幅
度的脉冲，并利用滤波电路将脉冲转化为连续的模拟量。

具体而言，DAC通过采用不同的调制方式和滤波方法来实现模拟
信号的重构。

最常见的DAC转换方法是脉冲宽度调制（PWM）和脉冲幅度调制（PAM）。

在PWM中，将模拟信号与固定频率的脉冲
信号进行比较，根据模拟信号与脉冲信号的比较结果，调整脉冲信号的宽度来实现信号的模拟重构。

而PAM则是通过改变
脉冲信号的幅度来实现信号的模拟重构。

另外，DAC的输出信号通常会经过一个低通滤波器，以滤除
高频噪音和不必要的谐波，将输出信号平滑为连续的模拟信号。

总的来说，DAC的转换原理就是通过调制和滤波的过程将数
字信号转化为模拟信号。

通过不同的调制方式和滤波方法，可以实现高质量的模拟信号重构。

dac电路原理DAC（数字模拟转换器）电路是将数字信号转换为模拟信号的设备。

它的原理基于数模转换技术，通过将数字信号的离散值映射到连续的模拟信号上来实现转换。

DAC电路通常由数字输入、运算电路和模拟输出组成。

数字输入是以二进制形式表示的数字信号，通常是通过计算机或数字系统生成。

运算电路负责对数字输入进行处理，以产生与数字输入相对应的模拟输出。

模拟输出是一个连续变化的信号，其幅度、频率以及波形形状与输入数字信号相关。

常见的DAC电路有R-2R网络型、串行型和并行型等。

其中，R-2R网络型是最常见的，它利用电阻网络的分压原理实现模拟输出的连续变化。

该电路由一组等阻值的电阻串联组成，以二进制控制开关的方式实现数字输入的分配和切换。

当二进制输入码的相应位为1时，对应位置的开关打开，将分压电阻串联到总电阻上；相反，当二进制输入码的相应位为0时，对应位置的开关关闭，将分压电阻分离。

通过改变二进制输入码的组合，可以实现不同幅度的模拟输出。

DAC电路的精度和性能主要由以下几个因素决定：分辨率、阻值精度、匹配精度和非线性误差。

分辨率指的是DAC可以实现的不同输出电压或电流的个数，决定了输出信号的精细程度。

阻值精度和匹配精度是指电阻网络中所用电阻的准确性和一致性，影响了输出信号的准确度和稳定性。

非线性误差则表示DAC输出的模拟信号与输入数字码之间的偏差程度。

总的来说，DAC电路通过数字到模拟的转换，实现了数字信号的模拟化，使得数字系统可以与模拟设备进行接口和交互。

在许多应用领域中，DAC电路发挥着重要的作用，例如音频处理、通信系统、仪器设备等。

数模转换器工作原理
数模转换器是一种将数字信号转换为模拟信号的电子器件。

它的工作原理包括以下几个关键步骤。

首先，数模转换器接收到一个输入的数字信号。

这个数字信号是以二进制形式表示的，即由一串0和1组成的数列。

接下来，数模转换器将输入的数字信号通过采样和量化过程进行处理。

采样是指以固定的时间间隔对输入信号进行抽样，将每个抽样点的幅值记录下来。

量化是指将每个抽样点的幅值映射到一组离散的模拟信号值之间，以表示输入信号的数值大小。

然后，数模转换器使用一个数字到模拟转换器（DAC）来将
量化后的数字信号转换为模拟信号。

DAC将每个量化的数字
信号值映射到一个相应的模拟信号幅值上，形成一个连续的模拟信号波形。

最后，经过数字到模拟转换的处理，数模转换器通过输出端口将转换后的模拟信号传递给外部电路或设备进行进一步处理或使用。

总结起来，数模转换器的工作原理可以简化为接收数字信号、采样和量化、数字到模拟转换，最终将数字信号转换为模拟信号输出。

这个过程将数字信息转换为连续的模拟波形，使得数字信号可以在模拟电路中进行处理和传输。

ADDA转换器原理及控制电路设计ADDA（模拟数字转换器）是将模拟信号转换为数字信号的电子装置。

它的原理是通过采样和量化的过程将连续的模拟信号转换成为离散的数字信号，然后通过编码将数字信号转换成为二进制形式。

1.采样：采样是指将连续的模拟信号转换为离散的数字信号。

采样是通过在一段时间内定期测量或记录模拟信号的幅度来完成的。

采样的频率越高，采样的精度就越高。

2.量化：量化是将采样得到的离散的模拟信号转换成为离散的数字信号。

量化是将连续的模拟信号提取出一系列的等级或值的过程。

量化的精度决定了数字信号的分辨率。

1.采样率控制：采样率控制的电路设计需要能够在给定的时间间隔内定期进行采样。

可以通过设置计时器和触发器来实现定期采样。

2.模拟信号调理：模拟信号调理的电路设计需要将输入的模拟信号进行放大、滤波、去抖动等处理，以确保信号精度和稳定性。

3.量化精度控制：量化精度控制的电路设计需要根据应用需求选择适当的ADC（模拟数字转换器）芯片。

ADC芯片通常有不同的分辨率选项，根据需求选择合适的分辨率以达到最佳的量化精度。

4.数字信号处理：数字信号处理的电路设计需要将量化后的数字信号进行编码和处理。

编码可以采用不同的编码方式，如二进制码、格雷码等。

数字信号处理可以包括数字滤波、数据压缩、数据存储等功能。

5.输出接口设计：输出接口设计需要将数字信号转换为模拟信号或其他形式的输出。

根据具体应用需求，可以采用DAC（数字模拟转换器）芯片将数字信号转换为模拟信号，或者通过串口、并口等接口输出。

总结起来，ADDA转换器的原理是通过采样和量化将模拟信号转换为数字信号，控制电路设计需要考虑采样率控制、模拟信号调理、量化精度控制、数字信号处理和输出接口设计等方面。

这些方面的设计需要综合考虑应用需求、硬件设备和芯片选型等因素，以实现高精度、高速率的ADDA转换器。

数字-模拟转换器（DAC）原理研究题目描述：图 1-1 可作为研究DA 转换电路的模型，其中开关，，分别与三位二进制数相对应。

当二进制数为“1”时开关接入相应电压Vs，为“0”时开关接地。

设Vs=12V。

(1)列出从000 到111 所有数字信号对应的模拟电压。

（2）若每隔1us 可以给出一个数字信号，试给出一种产生周期为16us，幅度为7V 的锯齿波和三角波和方波的数字信号方案（仅给出一个波形周期的数字信号即可）。

用EWB 软件仿真你的设计方案。

（3）查阅DAC0832 芯片手册，分析其倒置R-2R 电阻网络（图1-2）进行DAC 转换原理。

当其输出接电流电压转换运放如图1-3 时，推导其输出电压。

（4）扩展：设计一个数字控制增益的电压放大器，V0=nkVi，其中n=0-15，k=2,Vi=+/-5V。

用EWB 仿真设计结果。

方案及原理描述由图1—1利用等效法和叠加法求V0。

叠加定理：由全部独立电源在线性电阻电路中产生的任一电压或电流，等于每一个独立电源单独作用所产生的相应电压或电流的代数和。

理论分析及计算由V0=V-=V+知，实际为最右端2k?电阻上的电压（1）让Vs1单独作用，使开关接地，Vs2=Vs3=0，此时利用元件约束关系可以将电路逐步简化为：（此时1k?两端电压为4 V0，所以回路中的电流大小为4V0 mA，利用KVL可得，V0=Vs1）(2)让Vs2单独作用，使开关接地，Vs1=Vs3=0，此时利用元件约束关系可以将电路逐步简化为：（此时左右两条支路的电压均为2 V0, 电流均为V0。

）（此时1k?两端电压为2V0，回路中的电流为2V0 mA,由KVL知：V0=Vs2）（3）让Vs3单独作用，使开关接地，Vs2=Vs1=0，此时利用元件约束关系可以将电路逐步简化为：(此时1k?两端电压为V0，回路中电流为V0 mA，由KVL知：V0=Vs3)。

综上，有叠加法有：V0=Vs1+Vs2+Vs3。

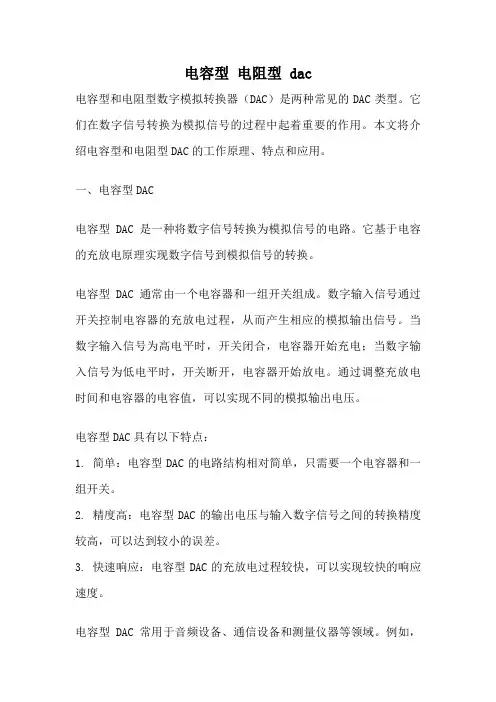

电容型电阻型 dac电容型和电阻型数字模拟转换器（DAC）是两种常见的DAC类型。

它们在数字信号转换为模拟信号的过程中起着重要的作用。

本文将介绍电容型和电阻型DAC的工作原理、特点和应用。

一、电容型DAC电容型DAC是一种将数字信号转换为模拟信号的电路。

它基于电容的充放电原理实现数字信号到模拟信号的转换。

电容型DAC通常由一个电容器和一组开关组成。

数字输入信号通过开关控制电容器的充放电过程，从而产生相应的模拟输出信号。

当数字输入信号为高电平时，开关闭合，电容器开始充电；当数字输入信号为低电平时，开关断开，电容器开始放电。

通过调整充放电时间和电容器的电容值，可以实现不同的模拟输出电压。

电容型DAC具有以下特点：1. 简单：电容型DAC的电路结构相对简单，只需要一个电容器和一组开关。

2. 精度高：电容型DAC的输出电压与输入数字信号之间的转换精度较高，可以达到较小的误差。

3. 快速响应：电容型DAC的充放电过程较快，可以实现较快的响应速度。

电容型DAC常用于音频设备、通信设备和测量仪器等领域。

例如，在音频设备中，电容型DAC可以将数字音频信号转换为模拟音频信号，以实现音频的放大和播放。

二、电阻型DAC电阻型DAC是另一种常见的DAC类型。

它基于电阻的分压原理实现数字信号到模拟信号的转换。

电阻型DAC通常由一组电阻和开关组成。

数字输入信号通过开关控制电阻的接入和断开，从而实现电阻的分压，产生相应的模拟输出信号。

通过调整电阻的分布和电阻值，可以实现不同的模拟输出电压。

电阻型DAC具有以下特点：1. 精度高：电阻型DAC的输出电压与输入数字信号之间的转换精度较高，可以达到较小的误差。

2. 稳定性好：电阻型DAC的输出电压稳定性较好，不易受到环境和温度的影响。

3. 可靠性高：电阻型DAC的电路结构相对稳定可靠，适用于长时间稳定工作的场合。

电阻型DAC常用于工业自动化控制、仪器仪表和通信设备等领域。

例如，在工业自动化控制系统中，电阻型DAC可以将数字控制信号转换为模拟控制信号，实现对各种设备和系统的精确控制。

8位模拟数字转换器概述0832是8位A/D转换器，通过三线接口与单片机连接，功耗低，适宜在各种智能仪器仪表中使用。

0832其最高分辨可达256级，可以适应一般的模拟量转换要求。

芯片具有双数据输出可作为数据校验，减少数据误差，转换速度快且稳定性能强。

独立的芯片使能输入，使多器件连接和处理器控制更加方便，DI 数据输入端，可以轻易的实现通道功能的选择.产品特点8位分辨率A/D转换器5V单电源供电双通道A/D转换总不可调整误差±1 LSB MAX工作频率为250KHz，转换时间为32uS输入输出电平与TTL/CMOS兼容功耗低至15mW封装形式：SOP8、DIP8应用领域手持式设备便携式监控器及功率管理工业信号监测测控仪表引脚示意图及说明DIP-8/SOP-8(TOP VIEW)CS VCC/REFCH0CLKCH1 DOGND DI序号管脚名称管脚功能1CS 片选使能，低电平有效2CH0模拟输入通道，可作为IN+/IN-使用CH1模拟输入通道，可作为IN+/IN-使用34GND电源地5DI通道选择控制，数据信号输入端。

6DO数据转换接口输出端7CLK时钟输入端8VCC/REF电源正端输入及基准电压输入极限参数VCC端到GND 电压......................................................................................................................... －0.5V to 6.5V所有数字管脚到GND 电压...................................................................................................... -0.3V to VCC+0.3V所有模拟管脚到GND电压 ...................................................................................................... -0.3V to VCC+0.3V所有输入管脚峰值电流 .................................................................................................................................. 15mA存储温度 ....................................................................................................................................... －65℃ to +150℃工作环境温度 ................................................................................................................................. －40℃ to +85℃焊接温度(10 秒) (260)最高结温 (150)扩散功耗 ............................................................................................................................................................ 0.8WESD耐压 (2000V)电特性(除非特别说明，VDD =5.5V，T A =25o C)符号 参数说明 测试条件 最小值 典型值 最大值 单位VCC Power Supply 4.5 6.3 VICC Supply Current 0.922.5mA VIH Logical “1” Input Voltage (Min) VCC=5.25V 2 2VVIL VIN(0), Logical “0” Input Voltage (Max) VCC=4.75V 0.8VIIH IIN(1), Logical “1” Input Current (Max) VIN=5.0V 0.005 1 µA IIL IIN(0), Logical “0” Input Current (Max) VIN=0V −0.005 −1 µAVOH VOUT(1), Logical “1” Output Voltage (Min) VCC=4.75VIOUT=−360 µA 2.4V IOUT=−10 µA 4.5VVOL VOUT(0), Logical “0” Output Voltage (Max) VCC=4.75V0.4V IOUT=1.6 mAISOURCE Output Source Current (Min) VOUT=0V −14 −6.5 mA ISINK Output Sink Current (Min) VOUT=VCC 168fCLK Clock Frequency Min Max 10 400 kHztC Conversion Time Not including MUXAddressing Time8 1/fCLKClock Duty Cycle 4060%tSET-UP CS Falling Edge or Data Input Valid to CLKRising Edge250 nstHOLD Data Input Valid after CLK Rising Edge 90nstpd1, tpd0 CLK Falling Edge to Output Data Valid CL=100 pFData MSB First 650 1500 ns Data LSB First 250 600 nst1H, t0H Rising Edge of CS to Data Output and SARS Hi–ZCL=10 pF, RL=10k 125 250 nsCL=100 pf, RL=2k 500 nsC IN Capacitance of Logic Input 5 pF C OUT Capacitance of Logic Outputs 5 pF功能说明及时序图0832使用采样-数据-比较器的结构，采用逐次逼近方式进行转换，根据多路器的软件配置，单端输入方式下，要转换的输入电压连接到输入端和地端；在差分输入方式下，两个输入端可以分配为电源的正极和负极，由DI端进行配置。

数模转换电路原理
数模转换电路是指将数字信号转换为模拟信号的电路。

数模转换电路的基本原理是根据数字信号的离散特性，利用数字量与模拟量之间的转换关系来实现信号的转换。

常见的数模转换电路有数字模拟转换器（DAC）和模数转换器（ADC）。

DAC是将数字信号转换为模拟信号的电路。

它根据输入的数字信号值，在输出端生成与输入相对应的模拟信号。

DAC电路的基本原理是通过数字信号的二进制编码来确定输出模拟信号的电平大小。

具体来说，DAC电路将输入的数字信号按照一定的编码方式，将每个数字位对应到不同的电平上，然后利用各种放大、滤波等技术处理，最终生成与输入数字信号相对应的模拟信号。

ADC是将模拟信号转换为数字信号的电路。

它根据输入的模拟信号大小，在输出端生成对应的数字信号值。

ADC电路的基本原理是通过对模拟信号的抽样、量化和编码来实现信号的数字化。

具体来说，ADC电路对输入模拟信号进行周期性的抽样，将每个抽样点的电平值进行量化，即将连续的模拟电平转换为离散的数字量，然后将量化后的数字量按照一定编码方式输出。

数模转换电路在很多应用中发挥着重要作用。

在通信系统中，常用的数字音频、视频信号需要经过数模转换才能在模拟信号通路中传输。

在测量与控制系统中，传感器采集的模拟信号需要通过ADC转换为数字信号，进行计算和处理。

总之，数模
转换电路是数字与模拟领域的重要桥梁，对于实现数字与模拟信号的互相转换具有重要意义。

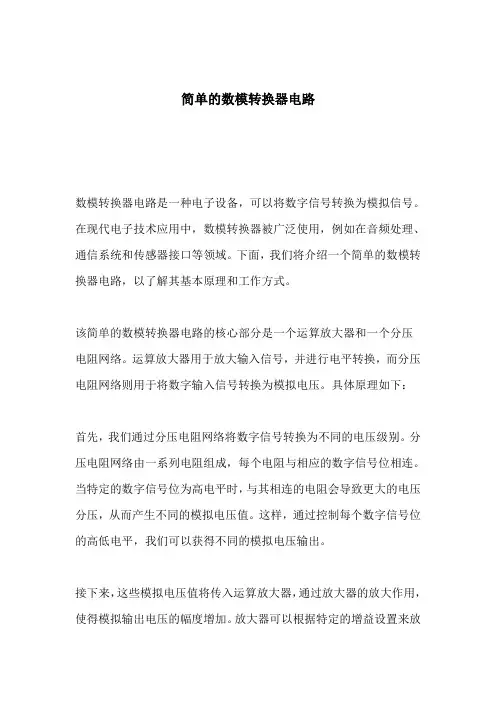

简单的数模转换器电路数模转换器电路是一种电子设备，可以将数字信号转换为模拟信号。

在现代电子技术应用中，数模转换器被广泛使用，例如在音频处理、通信系统和传感器接口等领域。

下面，我们将介绍一个简单的数模转换器电路，以了解其基本原理和工作方式。

该简单的数模转换器电路的核心部分是一个运算放大器和一个分压电阻网络。

运算放大器用于放大输入信号，并进行电平转换，而分压电阻网络则用于将数字输入信号转换为模拟电压。

具体原理如下：首先，我们通过分压电阻网络将数字信号转换为不同的电压级别。

分压电阻网络由一系列电阻组成，每个电阻与相应的数字信号位相连。

当特定的数字信号位为高电平时，与其相连的电阻会导致更大的电压分压，从而产生不同的模拟电压值。

这样，通过控制每个数字信号位的高低电平，我们可以获得不同的模拟电压输出。

接下来，这些模拟电压值将传入运算放大器，通过放大器的放大作用，使得模拟输出电压的幅度增加。

放大器可以根据特定的增益设置来放大输入信号。

通过调节放大器的增益，我们可以使得模拟输出电压的范围适应特定的应用需求。

在这个简单的数模转换器电路中，数字输入信号和模拟输出电压之间存在一种映射关系。

每个数字输入信号位对应一个特定的模拟输出电压。

通过改变数字输入信号，我们可以在模拟输出端获得相应的电压变化。

总结一下，简单的数模转换器电路是通过运算放大器和分压电阻网络相结合的方式，将数字信号转换为相应的模拟电压。

通过适当的电阻分压和放大器的放大作用，我们可以实现数字信号到模拟信号的转换。

这种数模转换器电路可以在许多应用中发挥作用，为我们提供数字与模拟信号之间的有效接口。

随着技术的发展，更加复杂和高性能的数模转换器电路不断涌现，为各行各业的需要提供更多的解决方案。
