2019最新机械制图期末考试试题(含答案)

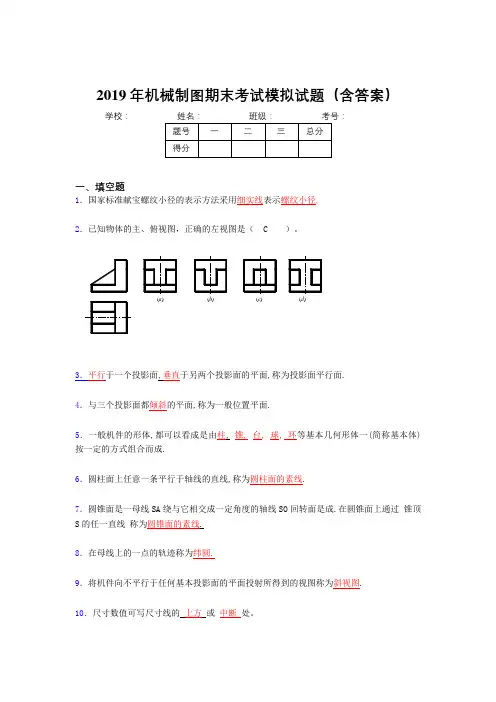

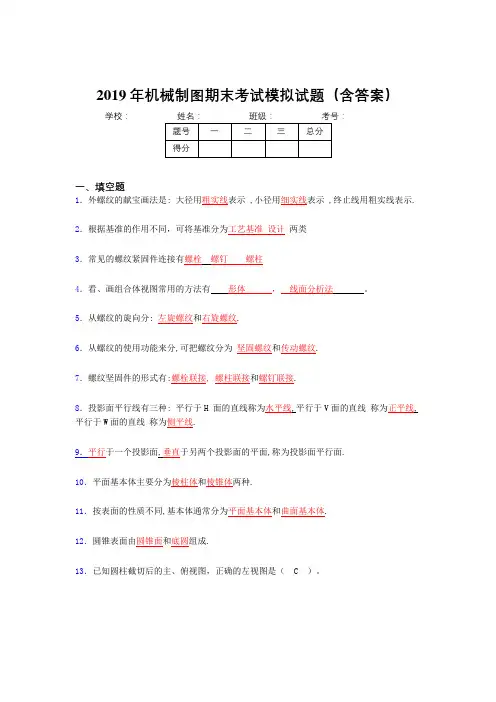

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.2．已知物体的主、俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)3．平行于一个投影面,垂直于另两个投影面的平面,称为投影面平行面.4．与三个投影面都倾斜的平面,称为一般位置平面.5．一般机件的形体,都可以看成是由柱, 锥, 台, 球, 环等基本几何形体一(简称基本体)按一定的方式组合而成.6．圆柱面上任意一条平行于轴线的直线,称为圆柱面的素线.7．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.8．在母线上的一点的轨迹称为纬圆.9．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.10．尺寸数值可写尺寸线的上方或中断处。

11．投影法的种类分为中心投影法、平行投影法。

12．正投影的基本性质是真实性、积聚性、类似性。

13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称. 14．直线在三面投影体系中有三种位置: 投影面垂直线, 投影面平行线,一般位置直线. 15．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.16．键是标准件,常用的形式有普通平键,半圆键和钩头楔键.17．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性. 18．圆柱面上任意一条平行与轴线的直线，称为圆柱面的素面线。

19．机件向基本投影面投射得到的视图称为基本视图。

20．画在视图轮廓线之内的断面图称为重合断面图。

21．常见的在零件上加工形成螺纹的方法有：车床车削丝锥攻丝两种。

22．通过螺纹轴线的剖切面上螺纹的轮廓形状，称为螺纹牙型。

23．小径是指通过外螺纹的牙底或内螺纹的牙顶假想的一圆柱面的直径。

24．螺纹紧固的连接形式有：螺栓连接、螺柱连接和螺钉连接。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．正投影的基本性质是真实性、积聚性、类似性。

2．按轮齿的排列分为直齿 ,斜齿和人字齿.3．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是 1.度倒角.4．标注水平忙不过来时,尺寸数字的字头方向应朝上, 1.标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.5．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.6．剖视图可分为全剖视图,半剖视图和局部剖视图.7．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.8．直线在三面投影体系中有三种位置：投影面垂直线，投影面平行线，一般位置线。

9．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.10．尺寸界线与尺寸线垂直，超出尺寸线1.～1.mm。

11．对于回转体来说,通常只要注出径向尺寸和轴向尺寸.12．在机械制图中通常把由基本体组合而成的物体称为组合体.13．垂直于一个投影面而与另两个投影面倾斜的平面称为投影面垂直面.14．平行于一个投影面,倾斜另外两个投影面的直线,称为投影面平行线.(a) (b) (c) (d)19．根据孔和轴之间的配合松紧程度，可以分为三类：间隙配合、过盈配合和过度配合。

20．基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。

21．零件的安放位置原则有加工位置原则、工作位置原则、自然平稳原则。

22．弹簧的旋向可以分为左旋和右旋两种。

23．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件24．轮齿的齿廓线有渐开线、摆线和圆弧。

25．投影法的种类分为两类中心投影法, 平行投影法 .26．常见的在零件上加工形成螺纹的方法有：车床车削丝锥攻丝两种。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.2．平面与立方体表面相交,可以认为是立方体被平面截切,因此该平面通常称为截平面.3．截交线围成的平面图形称为截断面.4．圆柱是由圆柱面和, 上 ,下底面组成.5．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.6．尺寸线之间与尺寸界线之间应避免交叉。

7．投影法的种类分为中心投影法、平行投影法。

8．用正投影法所绘制的物体图形称为视图。

9．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.10．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.11．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.12．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.13．管螺纹的代号是（ C ）A、 BB、TrC、GD、 M14．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.15．从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹,非标准螺纹和特殊螺纹.16．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.17．标准梯形螺纹的牙型角为1.度.18．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.19．当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当零件表面的大部分表面粗糙度相同时,可将相同的表面粗糙度代号标注在图样右上方,并在前面加注其余两字.20．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.21．平面与投影面的交线，称为平面迹线。

22．根据垂直的投影面不同，投影面垂直面有三种：铅垂面正垂面侧垂面。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.2．直线在三面投影体系中有三种位置: 投影面垂直线, 投影面平行线,一般位置直线.3．圆柱面上任意一条平行于轴线的直线,称为圆柱面的素线.4．在母线上的一点的轨迹称为纬圆.5．任何相贯线具有以下基本性质: 相贯线是两个基本体表面的共有线,也是两相交立体的分界线.相贯线上的所有点都是两回转体表面的共有点.6．对于回转体来说,通常只要注出径向尺寸和轴向尺寸.7．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.8．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 1.～1.mm，当圆直径叫小时，中心线可用细实线代替。

9．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.10．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.11．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.12．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.13．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影14．叉架类零件包括各种用途的拔叉和支架.15．公差等级是确定精度的等级16．三视图之间存在长对正, 高平齐, 宽相等的三等关系.17．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.18．标准梯形螺纹的牙型角为1.度.19．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种. 20．平面与投影面的交线，称为平面迹线。

21．将机件的某一部分向基本投影面投射所得到的视图称为局部视图。

22．剖视图就是假想的用剖切平面，从机件适当位置将机件切开。

剖切平面与机件接触的部分称为断面。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.6．一般机件的形体,都可以看成是由柱, 锥, 台, 球, 环等基本几何形体一(简称基本体)按一定的方式组合而成.7．平面体上相邻表面的交线称为棱线.8．在机械制图中通常把由基本体组合而成的物体称为组合体.9．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.10．一个完整的尺寸，应包括尺寸界线、尺寸线、和数字。

11．零件图形的表达，都是以直线、弧线或直线与弧线的联结为基础的图形。

12．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.13．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.14．常见的螺纹紧固件连接有螺栓螺钉螺柱15．套一般是装在轴上,起轴向定位,传动或联接等作用.16．一组完整的零件图包括视图尺寸技术要求标题栏17．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性.18．剖视图可分为全剖视图半剖视图和局部剖视图19．用一个剖切面剖开机件的方法称为单一剖。

20．采用假想的剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为断面图。

21．在圆柱或圆锥表面上所形成的螺纹为外螺纹22．大径是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直径。

23．沿一条螺旋线型成的螺纹为单线螺纹。

24．沿两条或两条以上且在轴向等距分布的螺旋线型的螺纹为多线螺纹。

25．在两齿轮啮合时，过齿轮中心连线上的啮合点所作的两个相切的假想圆称为节圆26．齿顶圆与齿根圆之间的径向距离称为齿高。

27．分度圆上相邻两齿同侧齿廓间的弧长称为齿距。

28．圆柱螺旋弹簧按承受载荷的不同分为压力弹簧、拉力弹簧和扭力弹簧。

29．以基本尺寸为基数来确定的允许尺寸变化的两个界限值称为极限尺寸。

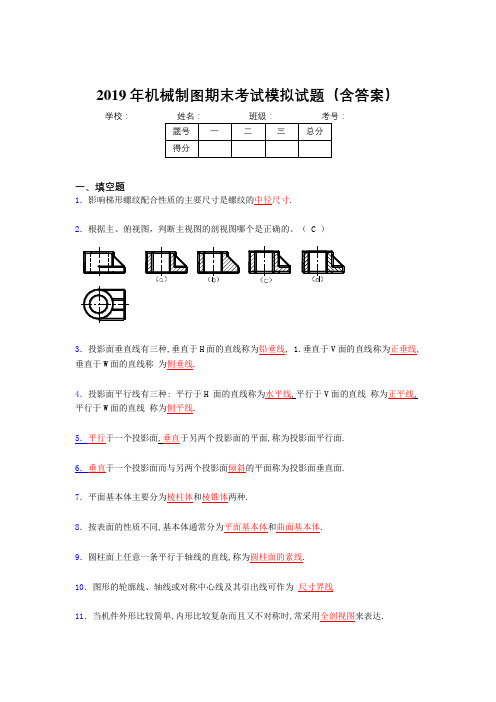

2019年机械制图期末考试模拟试题（含答案）学校：__________面的直线称为正垂线,为侧垂线.4．投影面平行线有三种: 平行于H 面的直线称为水平线,平行于V面的直线称为正平线,平行于W面的直线称为侧平线.5．平行于一个投影面,垂直于另两个投影面的平面,称为投影面平行面.6．垂直于一个投影面而与另两个投影面倾斜的平面称为投影面垂直面.7．平面基本体主要分为棱柱体和棱锥体两种.8．按表面的性质不同,基本体通常分为平面基本体和曲面基本体.9．圆柱面上任意一条平行于轴线的直线,称为圆柱面的素线.10．图形的轮廓线、轴线或对称中心线及其引出线可作为尺寸界线11．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.12．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.13．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.14．按轮齿的排列分为直齿 ,斜齿和人字齿.15．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.16．从螺纹的旋向分: 左旋螺纹和右旋螺纹.17．标准梯形螺纹的牙型角为1.度.18．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.19．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性.20．根据垂直的投影面不同，投影面垂直面有三种：铅垂面正垂面侧垂面。

21．平面于立体表面相交，可以认为是立体被平面截切，该平面称为截平面。

22．机件特定方向的视图称为向视图。

23．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。

24．用一个剖切面剖开机件的方法称为单一剖。

25．画在视图轮廓线之内的断面图称为重合断面图。

26．圆柱齿轮按轮齿的排列分为直齿、斜齿、人字齿。

27．齿顶圆与齿根圆之间的径向距离称为齿高。

28．已知立体的主、俯视图，正确的左视图是（ C ）。

2019年机械制图期末考试模拟试题（含答案）学校：__________ 考号：__________一、填空题1．根据平行的投影面不同，投影面平行面有三种：水平面正平面侧平面。

2．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面3．局部视图的定义是:将机件的一部分基本投影面投射所得到的视图.4．键是标准件,常用的形式有普通平键,半圆键和钩头楔键.5．投影面平行线有三种: 平行于H 面的直线称为水平线,平行于V面的直线称为正平线,平行于W面的直线称为侧平线.6．平面基本体主要分为棱柱体和棱锥体两种.7．尺寸界线与尺寸线垂直，超出尺寸线1.～1.mm。

8．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.9．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.10．形状与位置公差简称形位公差.11．从螺纹的使用功能来分,可把螺纹分为坚固螺纹和传动螺纹.12．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.13．从螺纹的线数分: 单数螺纹和多数螺纹.14．总体尺寸是确定组合体外形大小的总长、总宽和总高尺寸。

15．剖视图就是假想的用剖切平面，从机件适当位置将机件切开。

剖切平面与机件接触的部分称为断面。

16．采用假想的剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为断面图。

17．螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。

18．小径是指通过外螺纹的牙底或内螺纹的牙顶假想的一圆柱面的直径。

19．圆柱齿轮按轮齿的排列分为直齿、斜齿、人字齿。

20．弹簧在机械中主要用来减震、夹紧、储存能量和测力。

21．零件的安放位置原则有加工位置原则、工作位置原则、自然平稳原则。

22．基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。

2019年机械制图期末考试模拟试题（含答案）学校：__________ 考号：__________一、填空题1．机件特定方向的视图称为向视图。

2．平面与立方体表面相交,可以认为是立方体被平面截切,因此该平面通常称为截平面.3．截交线围成的平面图形称为截断面.4．在母线上的一点的轨迹称为纬圆.5．直线在三面投影体系中有三种位置：投影面垂直线，投影面平行线，一般位置线。

6．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.7．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.8．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.9．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.10．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.11．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.12．一般机件的形体，都可以看成是由柱锥台球环等基本几何形体按一定的方式组合而成的。

13．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影14．总体尺寸是确定组合体外形大小的总长、总宽和总高尺寸。

15．箱体由腔体和底板两部分组成.16．用一个剖切面剖开机件的方法称为单一剖。

17．画在视图轮廓线之外的断面图称为移出断面图。

18．螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。

19．常见的在零件上加工形成螺纹的方法有：车床车削丝锥攻丝两种。

20．形成螺纹的螺旋线条数称为线数。

21．螺纹的旋向有左旋和右旋两种。

22．齿顶圆与齿根圆之间的径向距离称为齿高。

23．弹簧中间节距相同的部分圈数称为有效圈数。

24．根据孔和轴之间的配合松紧程度，可以分为三类：间隙配合、过盈配合和过度配合。

2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．圆柱是由圆柱面和上下底面组成。

2．允许尺寸的变动量称为尺寸公差.3．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.4．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.5．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件6．轴一般用来支承传动零件并传递动力.7．叉架类零件包括各种用途的拔叉和支架.8．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.9．三视图之间存在长对正, 高平齐, 宽相等的三等关系.10．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.11．标准梯形螺纹的牙型角为1.度.12．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.13．已知直齿圆柱齿轮模数m=1.1.mm，齿数z=1.，则齿轮分度圆的直径为（ C ）A、1.mmB、1.mmC、1.mmD、1.mm14．工程中常见的回转体有圆柱圆锥球和环等。

15．形状与位置公差简称形位公差.16．总体尺寸是确定组合体外形大小的总长、总宽和总高尺寸。

17．机件向基本投影面投射得到的视图称为基本视图。

18．大径是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直径。

19．中径是指在大径和小径之间的假想面的直径。

20．沿两条或两条以上且在轴向等距分布的螺旋线型的螺纹为多线螺纹。

21．轮齿的齿廓线有渐开线、摆线和圆弧。

22．在两齿轮啮合时，过齿轮中心连线上的啮合点所作的两个相切的假想圆称为节圆23．齿顶圆与齿根圆之间的径向距离称为齿高。

24．基本代号由轴承类型代号、尺寸系列代号和内径代号三部分组成。

25．零件的安放位置原则有加工位置原则、工作位置原则、自然平稳原则。

26．形状与位置的公差简称形位公差。

27．为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为倒圆。

2019年机械制图期末考试模拟试题（含答案）学校：__________ 考号：__________一、填空题1．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.2．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图3．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 1.垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.4．投影面平行线有三种: 平行于H 面的直线称为水平线,平行于V面的直线称为正平线,平行于W面的直线称为侧平线.5．垂直于一个投影面而与另两个投影面倾斜的平面称为投影面垂直面.6．与三个投影面都倾斜的平面,称为一般位置平面.7．在母线上的一点的轨迹称为纬圆.8．任何相贯线具有以下基本性质: 相贯线是两个基本体表面的共有线,也是两相交立体的分界线.相贯线上的所有点都是两回转体表面的共有点.9．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.10．正投影的基本性质是真实性、积聚性、类似性。

11．直线在三面投影体系中有三种位置：投影面垂直线，投影面平行线，一般位置线。

12．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.13．局部视图的定义是:将机件的一部分基本投影面投射所得到的视图.14．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.15．正投影的基本性质真实性, 积聚性和类似性.16．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是 1.度倒角.17．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性.18．平面与投影面的交线，称为平面迹线。

19．垂直于一个投影面而于另两个投影面倾斜的平面称为投影面垂直面。

20．圆柱是由圆柱面和上下底面组成。

21．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图。
