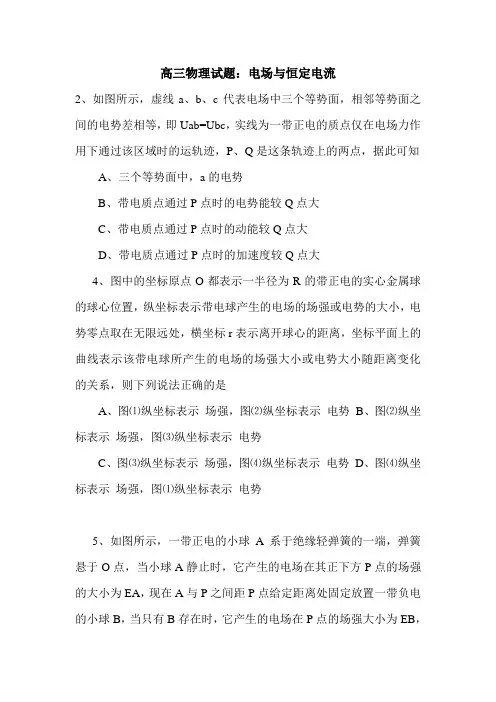

高三物理试题：电场与恒定电流
2、如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即Uab=Ubc，实线为一带正电的质点仅在电场力作用下通过该区域时的运轨迹，P、Q是这条轨迹上的两点，据此可知
A、三个等势面中，a的电势
B、带电质点通过P点时的电势能较Q点大
C、带电质点通过P点时的动能较Q点大
D、带电质点通过P点时的加速度较Q点大
4、图中的坐标原点O都表示一半径为R的带正电的实心金属球的球心位置，纵坐标表示带电球产生的电场的场强或电势的大小，电势零点取在无限远处，横坐标r表示离开球心的距离，坐标平面上的曲线表示该带电球所产生的电场的场强大小或电势大小随距离变化的关系，则下列说法正确的是
A、图⑴纵坐标表示场强，图⑵纵坐标表示电势
B、图⑵纵坐标表示场强，图⑶纵坐标表示电势
C、图⑶纵坐标表示场强，图⑷纵坐标表示电势
D、图⑷纵坐标表示场强，图⑴纵坐标表示电势
5、如图所示，一带正电的小球A系于绝缘轻弹簧的一端，弹簧悬于O点，当小球A静止时，它产生的电场在其正下方P点的场强的大小为EA，现在A与P之间距P点给定距离处固定放置一带负电的小球B，当只有B存在时，它产生的电场在P点的场强大小为EB，
当A、B同时存在并都处于静止状态时，根据场强叠加原理，P点的场强大小应为
A、EB
B、EA + EB
C、| EA －EB |
D、以上说法都不对
6、金属板A一侧接地，在其表面上三个点P1、P2、P3，左侧附近放一个带负电的固定小球B，如图所示，则以下判断正确的是
A、P1、P2两点左侧邻近处场强相同
B、P1、P2两点左侧邻近处场强方向相同
C、P1、P2处有感应电荷
D、P3处无感应电荷。
恒定电流静电场测试题一．选择题（共8小题）1．（2016•青岛校级模拟）由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为F=k，式中k为静电力常量．若用国际单位制的基本单位表示，k的单位应为（）A．kg•A2•m3B．kg•A﹣2•m3•s﹣4C．kg•m2•C﹣2D．N•m2•A﹣22．（2016•湖南模拟）如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM，φN，φP，φQ，一电子由M点分别到N点和P 点的过程中，电场力所做的负功相等，则（）A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功3．（2016•潍坊模拟）一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A．B．C．ρnev D．4．（2016•镇江模拟）真空中两个点电荷相距r时，库仑力为F，如果保持它们的电量不变，而将距离增大为2r，则二者之间的库仑力将变为（）A．B．C．F D．2F5．（2016•上海）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压6．（2016春•常德校级月考）一台电风扇的额定电压为交流220V．在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示．这段时间内电风扇的用电量为（）A．3.9×10﹣4度B．5.5×10﹣2度C．7.8×10﹣2度D．11.0×10﹣2度7．（2016•成都模拟）阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C所带的电荷量为Q2．Q1与Q2的比值为（）A．B．C．D．8．（2016•广西模拟）电路如图所示，已知电池组的总内阻r=1Ω，外电路电阻R=5Ω，电压表的示数U=2.5V，则电池组的电动势E应等于（）A．2.0 V B．2.5 V C．3.0 V D．3.5 V二．多选题（共4小题）9．（2016•浙江）如图所示，把A、B两个相同的导电小球分别用长为0.10m的绝缘细线悬挂于O A和O B两点．用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定．两球接触后分开，平衡时距离为0.12m．已测得每个小球质量是8.0×10﹣4kg，带电小球可视为点电荷，重力加速度g=10m/s2，静电力常量k=9.0×109N•m2/C2，则（）A．两球所带电荷量相等B．A球所受的静电力为1.0×10﹣2NC．B球所带的电荷量为4×10﹣8CD．A、B两球连线中点处的电场强度为010．（2016•江苏模拟）如图所示，是某一电场中一根弯曲的电场线，A、B是电场线上的两点，一根正点电荷原来静止在A点，释放后仅在电场力作用下运动，下列说法中正确的是（）A．A点的电势比B点的高B．A点的场强比B点的大C．电荷不可能沿电场线运动到B点D．电荷将沿该电场线运动到B点11．（2016•闵行区二模）在如图所示的电路中，E为电源电动势，r为电源内阻，R2和R3均为定值电阻，R1为滑动变阻器．已知R1的总阻值大于R2，R2=R3=r．合上开关S，示数为U，和示数分别为I1、I2，现将R1的滑动触点由最左端向右端移动的过程中，则下列判断正确的是（）A．U一直减小，I1一直增大B．U先减小后增大，I2先减小后增大C．U先增大后减小，I1一直增大D．U与I2的乘积先减小后增大12．下列说法正确的是（）A．电源正极的电势高于负极的电势B．电源的作用是保持电路两端的电压C．通有恒定电流的导线中的电场始终随时间变化而变化D．通有恒定电流的导线中的恒定电场是由稳定分布的电荷产生的三．实验题（共2小题）13．（2016春•启东市校级月考）某同学利用如图所示的装置来研究平行板电容器电容的影响因素．（1）对该装置理解正确的是A．操作过程中，可认为A、B两板间的电压始终不变B．操作过程中，可认为A、B两板间的场强始终不变C．操作过程中，可认为A、B两板间的带电量始终不变D．操作过程中，可认为电容器的电容始终不变（2）当手持绝缘柄将A板向左平移时，静电计指针张角将；将A板向上平移时，静电计指针张角将．（选填“变大”、“变小”或“不变”）14．（2016•四川）用如图1所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）在图2中，以U为纵坐标，I为横坐标，做U﹣I图线（U、I都用国际单位）；（ⅳ）求出U﹣I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：（1）电压表最好选用；电流表最好选用．A．电压表（0～3V，内阻约15kΩ）B．电压表（0～3V，内阻约3kΩ）C．电流表（0～200mA，内阻约2Ω）D．电流表（0～30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是．A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=，r=，代入数值可得E和r的测量值．四．解答题（共2小题）15．（2016•大庆模拟）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图象未画出），由A点斜射出一质量为m、带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数，粒子所受重力忽略不计，求：（1）粒子从A到C过程中电场力对它做的功；（2）粒子从A到C过程所经历的时间；（3）粒子经过C点时的速率．16．（2016•洛江区一模）如图所示电路中，电源电动势E=12V，内阻r=2Ω，指示灯R L的阻值为16Ω，电动机M线圈电阻R M为2Ω．当开关S闭合时，指示灯R L的电功率P=4W．求：（1）流过电流表A的电流．（2）电动机M输出的机械功率．测试卷六第（一套A卷）参考答案与试题解析一．选择题（共8小题）1．（2016•青岛校级模拟）由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为F=k，式中k为静电力常量．若用国际单位制的基本单位表示，k的单位应为（）A．kg•A2•m3B．kg•A﹣2•m3•s﹣4C．kg•m2•C﹣2D．N•m2•A﹣2【分析】力学单位制规定了物理量的单位，同时根据物理量间的公式也可以分析单位之间的关系．【解答】解：根据F=k可得：k=，由于F=ma，q=It，所以k=根据质量的单位是kg，加速度的单位m/s2，距离的单位是m，电流的单位是A，时间的单位s，可得k的单位是kg•A﹣2•m3•s﹣4故选：B【点评】单位制包括基本单位和导出单位，规定的基本量的单位叫基本单位，由物理公式推导出的单位叫做导出单位．2．（2016•湖南模拟）如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM，φN，φP，φQ，一电子由M点分别到N点和P 点的过程中，电场力所做的负功相等，则（）A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功【分析】电子由M点分别到N点和P点的过程中，电场力所做的负功相等，说明电势能增加相等，据此分析电势高低．【解答】解：AB、据题，电子由M点分别到N点和P点的过程中，电场力做负功相等，则电势能增加相等，电势降低，则N、P两点的电势相等，d位于同一等势面内，根据匀强电场等势面分布情况知，直线a不是同一等势面，直线c位于某一等势面内，且φM＞φN．故A错误，B正确．C、由上分析知，直线c位于某一等势面内，M、Q的电势相等，若电子由M点运动到Q点电场力不做功，故C错误．D、电子由P点运动到Q点与电子由P点运动到M点电场力做功相等，所以电场力做正功，故D错误．故选：B．【点评】解决本题的关键要抓住电场力做功与电势能变化的关系，知道负电荷在电势高处电势能小．3．（2016•潍坊模拟）一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A．B．C．ρnev D．【分析】利用电流的微观表达式求的电流，由电阻的定义式求的电阻，由E=求的电场强度【解答】解：导体中的电流为I=neSv导体的电阻为R=导体两端的电压为U=RI场强为E=联立解得E=ρnev故选：C【点评】本题主要考查了电流的微观表达式，根据电阻的决定式求的电阻，由E=求的场强4．（2016•镇江模拟）真空中两个点电荷相距r时，库仑力为F，如果保持它们的电量不变，而将距离增大为2r，则二者之间的库仑力将变为（）A．B．C．F D．2F【分析】电量不变，只是将距离增大一倍，根据点电荷库仑力的公式F=k可以求得改变之后的库仑力的大小．【解答】解：由点电荷库仑力的公式F=k可以得到，电量不变，当距离增大一倍后，库仑力将变为原来的，所以A正确．故选A．【点评】本题就是对库仑力公式的直接考查，掌握住公式就很容易分析．5．（2016•上海）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【分析】电动势等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，描述电源把其它形式的能量转化为电能本领的物理量．【解答】解：A、电动势在数值上等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，不是一种非静电力，故A错误．BC、电动势是描述电源把其它形式的能量转化为电能本领的物理量，是非静电力做功能力的反映，电动势越大，表明电源将其它形式的能转化为电能的本领越大，故B错误，C正确．D、电源电动势等于电源没有接入电路时两极间的电压，在闭合电路中电源两极间的电压是路端电压，小于电源电动势，故D错误．故选：C．【点评】本题考查对电动势的理解，要注意电源电动势表征了电源把其他形式的能转化为电能的本领大小，抓住电动势的物理意义和闭合电路欧姆定律进行分析．6．（2016春•常德校级月考）一台电风扇的额定电压为交流220V．在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示．这段时间内电风扇的用电量为（）A．3.9×10﹣4度B．5.5×10﹣2度C．7.8×10﹣2度D．11.0×10﹣2度【分析】分三段运用W=UIt求解电功，最后得到总功，换算成度数．【解答】解：用电量为：W=UI1t1+UI2t2+UI3t3=U（I1t1+I2t2+I3t3）=220V×（0.3A×10×60s+0.4A×600s+0.2A×2400s）=1.98×105J1KWh=3.6×106J故W=故选B．【点评】本题关键分三段求解电功，最后要换算成KWh，要知道1KWh=3.6×106J．7．（2016•成都模拟）阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C所带的电荷量为Q2．Q1与Q2的比值为（）A．B．C．D．【分析】开关S断开和闭合时，利用闭合电路欧姆定律，分别求电容的电压，再由C=可得电量之比．【解答】解：当开关S断开时，电路总阻值：R总=R+=，则干路电流I=，电容的电压U1==；当开关S闭合时，电路总阻值：R总=R+=，则干路电流I=，电容的电压U2=E﹣IR=；由C=可得：=，故C正确，ABD错误．故选：C．【点评】解题的关键是清楚开关断开与闭合时电路的结构，并能应用闭合电路欧姆定律求电容的电压．8．（2016•广西模拟）电路如图所示，已知电池组的总内阻r=1Ω，外电路电阻R=5Ω，电压表的示数U=2.5V，则电池组的电动势E应等于（）A．2.0 V B．2.5 V C．3.0 V D．3.5 V【分析】由已知条件，由欧姆定律求出电阻的电流I，再由闭合电路欧姆定律，求出电池的电动势．【解答】解：由欧姆定律，得电路中电流为I==A=0.5A又由闭合电路欧姆定律，得E=I（R+r）=0.5×（5+1）V=3V故选：C【点评】闭合电路欧姆定律的形式常用有以下两种：（1）E=U外+U内；（2）I=．本题中，R换成电阻箱，就可以用伏阻法测量电源的电动势和内阻．二．多选题（共4小题）9．（2016•浙江）如图所示，把A、B两个相同的导电小球分别用长为0.10m的绝缘细线悬挂于O A和O B两点．用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定．两球接触后分开，平衡时距离为0.12m．已测得每个小球质量是8.0×10﹣4kg，带电小球可视为点电荷，重力加速度g=10m/s2，静电力常量k=9.0×109N•m2/C2，则（）A．两球所带电荷量相等B．A球所受的静电力为1.0×10﹣2NC．B球所带的电荷量为4×10﹣8CD．A、B两球连线中点处的电场强度为0【分析】完全相同的导电小球相互接触后，电量先中和后平分，平衡后，两球都处于平衡状态，对其中一个球受力分析，根据平衡条件求解A球所受的静电力和电荷量大小，根据电场的叠加原则求解A、B两球中点的场强．【解答】解：A、用丝绸摩擦过的玻璃棒带正电，与A球接触后A带正电，而B不带电，所以两球接触后所带电荷量相等且都带正电，故A正确；B、平衡后，两球都处于平衡状态，对A球受力分析，设悬挂A的细线与竖直方向的夹角为θ，如图所示：根据几何关系得：sinθ=，则tanθ=，根据平衡条件得：tanθ=，带入数据解得：F=6.0×10﹣3N，q=4×10﹣8C，故B错误，C正确；D、A、B两球带等量同种电荷，则A、B两球连线中点处的电场强度为0，故D正确．故选：ACD【点评】本题主要考查了共点力平衡条件以及库仑定律的直接应用，要求同学们能正确分析物体的受力情况，特别注意完全相同的导电小球相互接触后，电量先中和后平分，难度适中．10．（2016•江苏模拟）如图所示，是某一电场中一根弯曲的电场线，A、B是电场线上的两点，一根正点电荷原来静止在A点，释放后仅在电场力作用下运动，下列说法中正确的是（）A．A点的电势比B点的高B．A点的场强比B点的大C．电荷不可能沿电场线运动到B点D．电荷将沿该电场线运动到B点【分析】沿电场线的方向电势降低，电场线的疏密表示电场的强弱；正电荷受力方向和电场线相同，负电荷则相反；运动轨迹与受力和初速度有关，不一定沿电场线．【解答】解：A、沿电场线的方向电势降低，所以A点的电势高．故A正确；B、电场线的疏密表示电场的强弱，只有一条电场线，不能判断出电场的强弱关系．故B错误；C、D、正电荷释放时，电场力方向始终与电场方向一致，由图可知，电场线不是直线，所以电场力的方向在不同的位置的方向不同，则电荷的加速度的方向不断变化，所以速度方向则在不断变化，因此其轨迹不沿电场线，所以不可能沿电场线运动到B点，故C正确，D 错误；故选：AC【点评】电场线是电场中的重要概念，因此要熟练掌握电场线和电场以及电场力之间的关系．11．（2016•闵行区二模）在如图所示的电路中，E为电源电动势，r为电源内阻，R2和R3均为定值电阻，R1为滑动变阻器．已知R1的总阻值大于R2，R2=R3=r．合上开关S，示数为U，和示数分别为I1、I2，现将R1的滑动触点由最左端向右端移动的过程中，则下列判断正确的是（）A．U一直减小，I1一直增大B．U先减小后增大，I2先减小后增大C．U先增大后减小，I1一直增大D．U与I2的乘积先减小后增大【分析】理清电路，确定电压表测得什么电压，电流表测得什么电流，抓住电动势和内阻不变，采用局部→整体→局部的方法，利用闭合电路欧姆定律进行分析．【解答】解：已知R1的总阻值大于R2，R2的滑动触点由最左端向右端移动的过程中，外电路的总电阻先增大后减小，总电流先减小后增大，内电压先减小后增大，路端电压先增大后减小，即电压表示数U先增大后减小，I2先减小后增大．R1与R2并联的电压先增大后减小．并联电压增大时，滑动触点右端电阻减小，则I1增大．当并联电压减小时，通过的R2的电流减小，而总电流增大，所以I1增大，因此I1一直增大．U与I2的乘积等于电源的输出功率．由于R2=R3=r，外电阻总电阻大于r，且大于外电路的总电阻先增大后减小，所以U与I2的乘积先减小后增大．故A、B错误，CD正确．故选：CD【点评】解决本题的关键抓住电动势和内电阻不变，结合闭合电路欧姆定律求解．注意做题前一定要理清电路，看电压表测的是什么电压，电流表测的是什么电流．12．下列说法正确的是（）A．电源正极的电势高于负极的电势B．电源的作用是保持电路两端的电压C．通有恒定电流的导线中的电场始终随时间变化而变化D．通有恒定电流的导线中的恒定电场是由稳定分布的电荷产生的【分析】电源正极的电势较高．电源能提供持续的电压．通有恒定电流的导线中的电场是稳定的．结合这些知识分析．【解答】解：A、在电源的外部，电流总是由电势高处流向电势低处，则知电源正极的电势高于负极的电势．故A正确．B、电源是将其他能转化为电能的装置，其作用是保持电路两端的电压．故B正确．CD、通有恒定电流的导线中的电场是恒定的，该恒定电场是由稳定分布的电荷产生的，故C错误，D正确．故选：ABD【点评】解决本题的关键要理解电源的作用，知道通有恒定电流的导线中的电场是恒定的，可借助于静电场的知识来理解．三．实验题（共2小题）13．（2016春•启东市校级月考）某同学利用如图所示的装置来研究平行板电容器电容的影响因素．（1）对该装置理解正确的是CA．操作过程中，可认为A、B两板间的电压始终不变B．操作过程中，可认为A、B两板间的场强始终不变C．操作过程中，可认为A、B两板间的带电量始终不变D．操作过程中，可认为电容器的电容始终不变（2）当手持绝缘柄将A板向左平移时，静电计指针张角将变大；将A板向上平移时，静电计指针张角将变大．（选填“变大”、“变小”或“不变”）【分析】（1）根据实验装置判定电压不变，还是电量不变；（2）由图看出，电容器所带电量不变．静电计测量电容器两板间的电势差，电势差越大，指针的张角越大．根据决定电容的因素，分析电容的变化，由C=分析U的变化．【解答】解：（1）根据实验可知，电容器两极板的电量不变，故C正确，ABD错误；（2）将A板向左平移时，板间距离增大，电容减小，而电容器所带电量不变，由C=分析可知，U增大，则静电计指针张角变大．将A板向上平移时，两板正对面积减小，电容减小，而电容器所带电量不变，由C=分析可知，U增大，则静电计指针张角变大．故答案为：（1）C；（2）变大，变大．【点评】本题是电容器动态变化分析问题，关键要掌握决定电容的因素．并要抓住不变量，根据电容的定义式和决定式进行分析．14．（2016•四川）用如图1所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）在图2中，以U为纵坐标，I为横坐标，做U﹣I图线（U、I都用国际单位）；（ⅳ）求出U﹣I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：（1）电压表最好选用A；电流表最好选用C．A．电压表（0～3V，内阻约15kΩ）B．电压表（0～3V，内阻约3kΩ）C．电流表（0～200mA，内阻约2Ω）D．电流表（0～30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是C．A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=ka，r=k﹣R2，代入数值可得E和r的测量值．【分析】（1）根据给出的仪表分析电流和电压最大值，电表量程略大于最大值即可；同时注意明确电压表内阻越大越好，而电流表内阻越小越好；（2）明确滑动变阻器的接法以及对电路的调节作用，则可得出正确的接法；（3）根据闭合电路欧姆定律进行分析，根据数学规律可求得电动势和内电阻．【解答】解：（1）电压表并联在电路中，故电压表内阻越大，分流越小，误差也就越小，因此应选内阻较大的A电压表；当滑动变阻器接入电阻最小时，通过电流表电流最大，此时通过电流表电流大小约为I===176mA；因此，电流表选择C；（2）分析电路可知，滑片右移电压表示数变大，则说明滑动变阻器接入电路部分阻值增大，而A项中两导线均接在金属柱的两端上，接入电阻为零；而B项中两导线接在电阻丝两端，接入电阻最大并保持不变；C项中一导线接在金属杆左端，而另一导线接在电阻丝左端，则可以保证滑片右移时阻值增大；而D项中导线分别接右边上下接线柱，滑片右移时，接入电阻减小；故D错误；故选：C；（3）由闭合电路欧姆定律可知：U=E﹣I（r+R2），对比伏安特性曲线可知，图象的斜率为k=r+R2；则内阻r=K﹣R2；令U=0，则有：I==；由题意可知，图象与横轴截距为a，则有：a=I=；解得：E=Ka；故答案为：（1）A，C；（2）C；（3）ka；k﹣R2．【点评】本题考查测量电源的电动势和内电阻实验中的仪表选择以及数据处理，要注意明确根据图象分析数据的方法，重点掌握图象中斜率和截距的意义．四．解答题（共2小题）15．（2016•大庆模拟）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图象未画出），由A点斜射出一质量为m、带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数，粒子所受重力忽略不计，求：（1）粒子从A到C过程中电场力对它做的功；（2）粒子从A到C过程所经历的时间；（3）粒子经过C点时的速率．【分析】（1）由电场力做功的特点可明确W=Uq，而U=Ed，求得沿电场线方向上的距离即可求得功；（2）粒子在x轴方向上做匀速直线运动，根据水平位移可明确AO、BO及BC时间相等，由竖直方向的匀变速直线运动可求得时间；（3）由类平抛运动规律可求得水平和竖直竖直，再由运动的合成与分解求得合速度．【解答】解：（1）粒子从A到C电场力做功为W=qE（y A﹣y C）=3qEl0（2）根据抛体运动的特点，粒子在x轴方向做匀速直线运动，由对称性可知，轨迹是最高点D在y轴上，可令t A0=t oB=T，t BC=T；由Eq=ma得：a=又y=aT2y+3l0=a（2T）2解得：T=则A到C过程所经历的时间t=3；（3）粒子在DC段做类平抛运动，则有：2l0=v Cx（2T）；v cy=a（2T）v c==答：（1）粒子从A到C过程中电场力对它做的功3qEl0（2）粒子从A到C过程所经历的时间3；（3）粒子经过C点时的速率为．【点评】本题考查带电粒子在电场中的抛体运动，要注意明确带电小球在x轴方向上为匀速运动，竖直方向为匀变速直线运动；掌握运动的合成与分解即可顺利求解．16．（2016•洛江区一模）如图所示电路中，电源电动势E=12V，内阻r=2Ω，指示灯R L的阻值为16Ω，电动机M线圈电阻R M为2Ω．当开关S闭合时，指示灯R L的电功率P=4W．求：（1）流过电流表A的电流．（2）电动机M输出的机械功率．【分析】（1）由图可知，指示灯与电动机并联；已知指示灯的电功率，则由功率公式P=I2R 可求得灯泡中的电流，再由欧姆定律可求得并联部分的电压，由闭合电路的欧姆定律可求得干路中的电流；（2）由并联电路的电流规律可求得电动机的电流，则由功率公式P=UI可求得电动机消耗的总功率，而输出功率等于总功率减去热功率．【解答】解：（1）设流过指示灯R L的电流为I1，流过电流表A的电流为I则指示灯R L的电功率P=I12R L代入数据解得I1=0.5A路端电压U=I1R L=8V由闭合电路欧姆定律有E=U+Ir解得I=2A即流过电流表的电流示数为2A．（2）设流过电动机M的电流为I2根据并联电路的电流关系I2=I﹣I1=1.5A电动机输出的机械功率P出=I2U﹣I22R M代入数据解得P出=7.5W电动机输出的机械功率为7.5W．【点评】此类题目首先要明确电路的结构，再根据电路特点选择合适的方法；因电动机不是纯电阻电路，故应特别注意功率公式的选择，应由P=UI求总功率，不能用P=求电动机的总功率．。
恒定电流典型例题欧姆定律【例1】 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带电量为3 C ；那么电解槽中电流大小为多少?【解析】 正负电荷向相反方向运动形成电流的方向是一致的，因此在计算电流，I =q /t 时，q 应是正负电量绝对值之和．I =(2C+3 C)/10 s=0.5 A ．【点拨】 正负电荷向相反方向运动计算电流时，q 应是正负电量绝对值之和．【例2】电路中有一段导体，给它加上3V 的电压时，通过它的电流为2mA ，可知这段导体的电阻为 Ω;如果给它两端加2V 的电压，它的电阻为 Ω.如果在它的两端不加电压，它的电阻为 Ω. 【解析】由电阻的定义式可得导体的电阻为Ω⨯=Ω⨯==-33105.11023I U R 【点拨】导体的电阻是由导体自身性质决定的，与它两端是否加电压及电压的大小无关．所以三个空均应填1500Ω．【例3】 加在某段导体两端电压变为原来的3倍时，导体中的电流就增加0.9 A ，如果所加电压变为原来的1/2时，导体中的电流将变为 A ．分析：在利用部分电路欧姆定律时，要特别注意I 、U 、R 各量间的对应关系，本题中没有说明温度的变化，就认为导体的电阻不变.【解析】设该段导体的电阻为R ，依题意总有IU R =．当导体两端的电压变为原来的3倍时，依题意有9.03+=RUR U ①当电压变为原来的1/2时，导体中的电流应为R U 2/从①式可解得 A 45.0==RU I从而可知 A 225.022/==I RU【点拨】此题考查部分电路欧姆定律的应用,无论U 、I 怎样变化导体的电阻是不变的，因此利用IU I U R ∆∆==可解此题． 【例4】 如图14-1-1所示为A 、B 两个导体的伏安特性曲线．(1)A 、B 电阻之比R A :R B 为 . (2)若两个导体中电流相等(不为零)时，电压之比U A ：U B 为 ；(3)若两个导体的电压相等(不为零)时电流之比I A ：I B为 .【解析】(1)在I －U 图象中．电阻的大小等电阻定律电阻率图14-2-1【解析】本题的思路是：U-I 图象中，图线的斜率表示电阻，斜率越大．电阻越大．如果图线是曲线，则表示导体中通过不同的电压、电流时它的电阻是变化的．灯泡在电压加大的过程中，灯丝中的电流增大，温度升高，而金属的电阻率随着温度升高而增大，所以灯丝在加大电压的过程中电阻不断增大，U-I 图线中曲线某点的斜率应不断增大．A 图斜率不变，表示电阻不变；C 图斜率减小，表示电阻变小；D 图斜率先变大后变小，表示电阻先变大后变小；上述三种情况显然都不符合实际·只有B 图斜率不断增大，表示电阻不断变大，这是符合实际的．答案：ACD ．【点拨】本题考查了两个方面的知识,其一考查了对U-I 图象的物理意义的理解.其二,考查了金属电阻率随温度升高而增大的基本知识.我们通过本题的解答应理解平时用灯泡上的标称电压和标称功率通过公式PU R 2=计算出来的电阻值应是灯泡正常工作时的阻值,灯泡不工作时用欧姆表测出的电阻值大大小于灯泡正常工作时的阻值.1．（综合题）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的四倍，把另一根两次对折后绞合在一起，则它们的电阻之比是多少?【解析】由于两根导线完全相同，即体积相等， 无论拉长还是对折后，其体积仍相等．从而可以确定出形变之后的长度和截面积之比，从而确定出电阻之比．设原导体的电阻为SL R ρ=，拉长后长度变为4L ，其截面积S S 41=',R S L R 164141==ρ，四折后长度变为41L ，其截面积为S S 4='',它的电阻变为R S LR 1614412== ,故1:256161:16:21==R R2．（应用题） A 、B 两地相距40 km ，从A 到B 两条输电线的总电阻为800Ω．若A 、B 之间的某处E 两条线路发生短路．为查明短路地点，在A 处接上电源，测得电压表示数为10 V ，电流表示数为40 mA ．求短路处距A 多远?【解析】根据题意，画出电路如图14-2-2所示，.A 、B 两地相距l 1=40 km ，原输电线总长2l 1=80 km ，电阻R 1=800 Ω．设短路处距A 端l 2,其间输电线电阻Ω=⨯==-25010401032IU R 212122R ,l l R S L R ==ρkm 5.12408002501122=⨯==l R R l短路处距A 端12.5 km ．3．（创新题）如图14-2-3所示，两个横截面不同、长度相等的均匀铜棒接在电路中，两端电压为U ，则( )A ．通过两棒的电流相等B ．两棒的自由电子定向移动的平均速 率不同C ．两棒内的电场强度不同，细棒内场 强E 1大于粗棒内场强E 2D ．细棒的端电压U１大于粗棒的端电压U 2图14-2-3【解析】ABCD电功和电功率【例1】 一只标有“110 V ，10 W"字样的灯泡：(1)它的电阻是多大?(2)正常工作时的电流多大?(3)如果接在100 V 的电路中，它的实际功率多大?(4)它正常工作多少时间消耗1 kW ·h 电? 【解析】 (1)灯泡的电阻）（额额Ω===12101011022P U R (2)09.011010===额额额U P I (A) (3)因灯泡电阻一定，由RU P 2=得，22额实额实：：U U PP =3.8101101002222=⨯==额额实实P U U P W (4)1 kW ·h=3.6×106J ，由W =Pt 得s 106.310106.356⨯=⨯==P W t【点拨】 灯泡可看成是纯电阻用电器，并且认为它的电阻值保持不变．正确使用PU R 2=，R U P 2=，PW t =几个基本公式，并注意区别P 、U 、I 是额定值还是实际值．【例2】 对计算任何类型的用电器的电功率都适用的公式是 ( ) A ．P =I 2R B ．P =U 2/R C ．P =UI D ．P =W /t【解析】D 是定义式，C 是通过定义式推导而得，而A 、B 都是通过欧姆定律推导，所以A 、B 只适用于纯电阻电路．选CD ．【点拨】 通过该道题理解电流做功的过程，即是电能转化成其他形式能的过程．要区分电功率和热功率以及电功和电热．【例3】 若不考虑灯丝电阻随温度变化的因素，把一只标有“220V ，100W”的灯泡接入电压为110V 的电路中，灯泡的实际功率是 ( )1．（综合题） 两个白炽灯泡A (220V ，100W)和B (220V ，40W)串联后接在电路中，通电后哪个灯较亮?电灯中的电流最大等于多少?此时两灯所加上的电压是多大?两灯的实际总电功率是多少?(不考虑温度对电阻的影响)【解析】 根据P =U 2/R 可计算出两灯泡的电阻分别为 R A =U 2/P =2202/100Ω=484Ω， R B =U 2/P =2202/40Ω=1210Ω,根据P =IU ，可计算出两灯泡的额定电流分别为 I A =P /U =100/220A=0.45A ， I B =P /U =40/220A=0.18A.当两个灯泡串联时，通过它们的电流一定相等，因此电阻大的灯泡功率大，所以它们接入电路后B 灯较亮． 电路中的电流不能超过串联灯泡中额定电流最小的电流值，本题中不能超过I B =0.18A ．为了不超过电流值，加在白炽灯两端的总电压不能超过U =I B (R A +R B )=308V (或U A ：U B =R A ：R B =2：5，U =U A +U B =220V+0.4×220V =308V)．此时两灯的实际功率为W 562=+=）（B A B R R I P (或P A ：P B = R A ：R B =2：5，P =P A + P B =40W+0.4×40W=56W).2．（应用题） 如图14-5-1所示为电动机提升重物的装置，电动机线圈电阻为r =1Ω，电动机两端电压为5V ，电路中的电流为1A ，物体A 重20N ，不计摩擦力，求： (1)电动机线圈电阻上消耗的热功率是多少? (2)电动机输入功率和输出功率各是多少? (3)10s 内，可以把重物A 匀速提升多高? (4)这台电动机的机械效率是多少?图14-5-1【解析】对电动机而言，电流做功的功率就是输入功率，电流经过电动机线圈电阻时产生一定的热功率，两个功率的差即为输出功率． (1)根据焦耳定律，热功率应为P Q =I 2r =l 2×lW=lW ．(2)电功率等于输入电流与电动机两端电压的乘积P 入=IU =l×5W=5W ．输出功率等于输入功率减去发热消耗的功率P 出=P 入－P Q =5W －lW=4W ．(3)电动机输出的功率用来提升重物转化为机械功率，在10s 内P 出t =mgh ．解得m 2m 20104=⨯==mg t P h 出 (4)机械效率 %80==入出P P η闭合电路欧姆定律【例1】 电动势为2 V 的电源与一个阻值为9Ω的电阻构成闭和回路，测得电源两端电压为1.8 V ，求电源的内电阻．【解析】画出如图14-6-2的电路图，U 外 =1.8 V 由E =U 外 +U 内得U 内=0.2 V ，I= U 外/R =0.2A ，r = U 内/I =1Ω．图14-6-2【点拨】闭合电路欧姆定律和部分电路欧姆定律往往结合起来应用．【例2】 在如图14-6-3所示的电路中，电阻R l =100Ω，R 2=300Ω，电源和电流表内阻均可不计．当两个电键S 1、S 2都断开或都闭合时，电流表的读数是相同的，求电阻R 的阻值．【解析】 当两个电键S 1、S 2都断开时，电阻R 1、R 3和R 组成串联电路，经过它们的电流与电流表读数是相同的，设这个电流为I ，则根据闭合电路欧姆定律可得E =I (R 1+R 3+R )=(400+R )I ． ①当两个电键S 1、S 2都闭合时，电阻R 被 图14-6-3短路，R 1和R 2并联后再与R 3串联，其等效电阻为Ω=Ω+Ω+⨯=++='7270030060010060010032121R R R R R R此时流过电源的电流为流过R 1，和R 2的电流的总和，其中流过R 1的电流为I ，根据并联电路电流分配关系可得，流过电源的电流为I I I R R R I 67600600100221=+=+='根据闭合电路欧姆定律有 450=''=R I E I②联立①②两式得 R =50 Ω【点拨】 首先要分别弄清楚电键都断开和都闭合时两个电路中各元件的相互连接关系，根据闭合电路欧姆定律列出以电流表读数及待求电阻为变量的方程式，再设法利用方程进行求解．串、并联电路是最基本的电路结构形式，在复杂的电路中，当串、并联的连接关系不明显时，要对电路进行简化，之后，将外电阻表达出来，用闭合电路欧姆定律列方程，找出物理量之间的关系，这就是解这类题的基本思路．【例3】在如图14-6-4所示的电路中，在滑动变阻器R 2的滑动头向下移动的过程中，电压表V 和电流表A 的示数变化情况如何?【解析】R 2的滑动头向下移动的过程中变阻器的电阻增大，则外电路总电阻也增大，据串联电路的特点(外电路与内阻串联)，路端电压也增大，即电压表V 读数增大．据欧姆定律：总电阻增大，电路中总电流I 定要减少，又因为R 1不变，所以IR 1减少，由上分析路端电压增大，所以R 2、R 3。

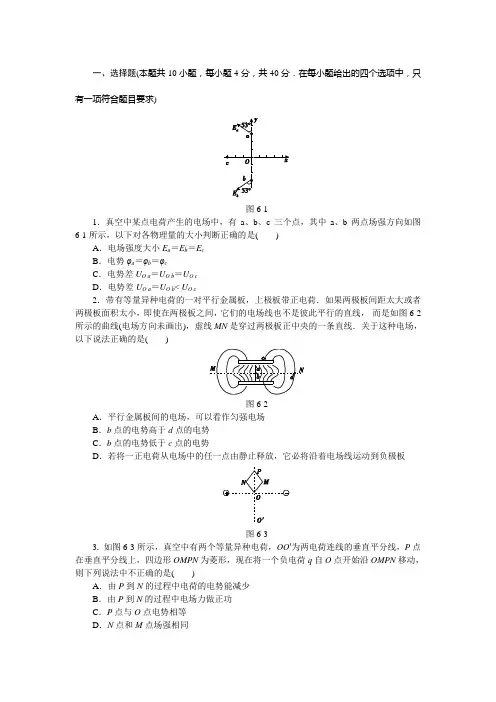

一、选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，只有一项符合题目要求)图6-11．真空中某点电荷产生的电场中，有a、b、c三个点，其中a、b两点场强方向如图6-1所示，以下对各物理量的大小判断正确的是()A．电场强度大小E a＝E b＝E cB．电势φa＝φb＝φcC．电势差U O a＝U O b＝U O cD．电势差U O a＝U O b< U O c2．带有等量异种电荷的一对平行金属板，上极板带正电荷．如果两极板间距太大或者两极板面积太小，即使在两极板之间，它们的电场线也不是彼此平行的直线，而是如图6-2所示的曲线(电场方向未画出)，虚线MN是穿过两极板正中央的一条直线．关于这种电场，以下说法正确的是()图6-2A．平行金属板间的电场，可以看作匀强电场B．b点的电势高于d点的电势C．b点的电势低于c点的电势D．若将一正电荷从电场中的任一点由静止释放，它必将沿着电场线运动到负极板图6-33. 如图6-3所示，真空中有两个等量异种电荷，OO′为两电荷连线的垂直平分线，P点在垂直平分线上，四边形OMPN为菱形，现在将一个负电荷q自O点开始沿OMPN移动，则下列说法中不正确的是()A．由P到N的过程中电荷的电势能减少B．由P到N的过程中电场力做正功C．P点与O点电势相等D．N点和M点场强相同图6-44．在如图6-4所示的电路中，电源的电动势为E，内阻为r.闭合开关S，当滑动变阻器的滑动触头由图示的位置向右滑动一小段距离，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI.在这个过程中，下列判断正确的是()A．电源的输出功率增加B．电阻R3两端电压增加量大于ΔUC．电阻R2两端电压减小量大于ΔUD．ΔU与ΔI的比值变大5. 图6-5为研究影响平行板电容器电容因素的实验装置．设两极板正对面积为S，极板间的距离为d，验电器指针偏角为θ.实验中，极板所带电荷量几乎不变，则下列说法中正确的是()图6-5A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，增大S，则θ变大D．保持d不变，增大S，则θ不变6. 如图6-6所示，在匀强电场中，有边长为2 m的等边三角形ABC，其中O点为该三角形的中心，各点电势分别为φA＝2 V，φB＝4 V，φC＝6 V，则下列关于电场强度和电势说法正确的是()图6-6A．O点电势为3 VB．O点电势为4 VC．该匀强电场的场强大小为3 V/mD．该匀强电场的场强大小为4 V/m7. 如图6-7甲所示，两个平行金属板P、Q正对水平放置，在两板之间加上如图乙所示的交变电压．在t＝0时刻两板的正中央N点有一电子在电场力的作用下由静止开始运动，且此时Q板电势高于P板电势，在0～2t0时间内电子未与两板相碰，电子重力忽略不计，下列说法正确的是()甲 乙图6-7A ．在t 0～2t 0时间内该电子速度方向竖直向上B ．在2t 0～3t 0时间内该电子速度减小C ．若时间足够长该电子一定会与Q 板相碰D ．若改在t ＝t 02时刻释放电子且时间足够长，电子一定与P 板相碰8. 示波管的原理如图6-8所示，在偏转电极XX ′、YY ′上都不加电压时，电子束将打在荧光屏的中心点，下列说法中正确的是( )图6-8A ．若仅在偏转电极YY ′上施加一恒定电压，则将在荧光屏上出现一条亮线B ．若要让亮斑平移到荧光屏右上方，则应在偏转电极XX ′、YY ′上加电压，且X 比X ′电势高、Y 比Y ′电势高C ．若荧光屏上出现正弦曲线，要增大该曲线波长，需要增大YY ′的电压D ．若要在荧光屏上出现一条水平亮线，则只需要在偏转电极YY ′上加周期性变化的电压9. 如图6-9所示，电源内阻不计，分别标有“9 V 8.1 W ”和“6 V 7.2 W ”字样的两只灯泡L 1、L 2连接在电路中，两灯泡均正常发光．C 点接地，电势为零，则下列说法中正确的是( )图6-9A ．定值电阻的大小为20 ΩB ．如果将电路中L 1、L 2两灯泡的位置互换，电源的功率增大C ．如果将电路中L 1、L 2两灯泡的位置互换，两灯泡仍然正常发光D ．如果将电路中L 1、L 2两灯泡的位置互换，B 点电势为10.5 V 10．如图6-10甲所示，定值电阻R 1＝3 Ω，R 2＝2 Ω，滑动变阻器R P 的最大电阻为10 Ω，所有电表均可视为理想电表．调节R P ，记录多组U 、I 数据，画出了如图乙所示的U -I 图像，则下列说法中不正确的是( )甲乙图6-10A．当滑动变阻器由中点往右移动时，滑动变阻器上的功率减小B．当滑动变阻器的电阻为10 Ω时滑动变阻器的功率最大C．当滑动变阻器的电阻为10 Ω时电源的效率最大D．电源的最大功率为2.25 W二、实验题(18分)11．(9分)某同学用如图6-11表盘所示的多用电表测量部分电子元件的物理量．(1)电表正确测量了一个约10 Ω的电阻后，需要继续测量一个阻值大约是2 kΩ的电阻．请选择以下必须的步骤，按操作顺序写出：________________________．(填写相应的字母)A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指零B．将红表笔和黑表笔接触C．把选择开关旋转到“×1 k”位置D．把选择开关旋转到“×100”位置E．调节欧姆调零旋钮使表针指向欧姆表的“0”刻度F．用表笔接触约2 kΩ的电阻并测量(2)如图6-11所示，该电阻的测量值为________________kΩ.图6-11(3)该同学用该多用电表判断一个大容量电容器是否漏电，他选择了“×1 k”位置．将两表笔分别接触电容器的两极，发现指针有较大的偏转然后又缓慢回到电阻无穷大位置，则该电容是否漏电？________________(选填“是”或“否”)．12．(9分)合肥一中物理实验小组在“测定金属丝的电阻率”的实验中，选取了一根长度为30 cm的金属丝进行测量．(1)用螺旋测微器测量金属丝的直径，其中某一次的测量结果如图6-12所示，其读数为________mm.图6-12(2)用多用电表粗测金属丝的电阻，已知金属丝的电阻较小，大约为8 Ω，下列给出的操作步骤中，合理的实验顺序是____________________________．(填写相应的字母) A．将两表笔短接，调节欧姆挡调零旋钮使指针对准刻度盘上欧姆挡的零刻度B．将两表笔分别连接到被测电阻丝的两端，读出阻值后，断开两表笔C．旋转选择开关，使其尖端对准欧姆挡的“×1”挡D．旋转选择开关，使其尖端对准“OFF”挡，并拔出两表笔图6-13(3)为了较为准确地测出该电阻丝的电阻，某同学用“伏安法”来测量，连接的电路如图6-13所示．图中有两处明显连接错误，请找出并填在下面的横线上(填连线的字母代号)，错误1为______，错误2为______．(4)若用伏安法测得金属丝的电阻为R x＝7.5 Ω，则这种金属丝的电阻率约为______ Ω·m.(结果保留三位有效数字)三、解答题(本题包括3小题，共42分，解答应写出必要的文字说明、方程式和重要的演算步骤，只写出答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)图6-1413．(10分)在倾角θ＝37°的斜面上，用挡板固定一长L＝1.6 m、质量M＝2 kg的绝缘木板B，质量m＝1 kg、带电荷量q＝＋2.0×10－5 C的小滑块A放在木板B的中点，木板和小滑块间的动摩擦因数μ1＝0.2，木板和斜面间的动摩擦因数μ2＝0.4，所在空间有一个竖直向下的匀强电场，电场强度E＝5.0×105 N/C，g取10 m/s2，斜面足够长．(1)由静止开始释放小滑块，同时撤去挡板，求小滑块和木板从开始运动到分离的时间．(2)求小滑块和木板从开始运动到分离，摩擦力对木板做的功及系统产生的内能．14．(16分)如图6-15所示，质量为m、带电荷量为＋q的小滑块从高度为h的光滑曲面由静止开始下滑，到达光滑曲面最低点A后进入动摩擦因数为μ的水平面．已知水平面上A、B两点之间的距离为l，B、C两点之间的空间存在方向水平向左的匀强电场，场强大小为E.有一半径为R的光滑半圆形轨道最低点在C点且竖直固定，重力加速度为g.图6-15(1)求小滑块到达B点的速度大小．(2)若小滑块能到达半圆形轨道，B、C两点之间的距离x应满足什么条件？(3)若小滑块经过C点后恰好能运动到半圆形轨道的最高点，求B、C两点之间的距离x.15．(16分)如图6-16(a)所示，水平放置的平行金属板A、B间的距离d＝0.1 m，板长L ＝0.3 m，在金属板的左端竖直放置一带有小孔的挡板，小孔恰好位于A、B板的正中间，距金属板右端x＝0.5 m处竖直放置一足够大的荧光屏．现在A、B板间加如图(b)所示的方波形电压，已知U0＝1.0×102V．在挡板的左侧，有大量带正电的相同粒子以平行于金属板方向的速度持续射向挡板，粒子的质量m＝1.0×10－7kg，电荷量q＝1.0×10－2C，速度大小均为v0＝1.0×104 m/s.带电粒子的重力不计．(1)求在t＝0时刻进入的粒子射出电场时竖直方向的速度．(2)求荧光屏上出现的光带长度．(3)若撤去挡板，同时将粒子的速度大小均变为v＝2.0×104m/s，则荧光屏上出现的光带又为多长？(a) (b)图6-161．D 2.C 3.D 4.C5．A [解析] 验电器指针偏角的大小反映了电容器两极板间电势差的大小，而电容的决定式为C ＝εr S 4πkd，定义式为C ＝Q U ，则U ＝Q C ＝4πkdQεr S ，若保持S 不变而增大d ，则U 增大，即θ变大，选项A 正确，选项B 错误；若保持d 不变而增大S ，则U 减小，即θ变小，选项C 、D 错误．6．B [解析] 如图所示，过O 点作AC 边的垂线，垂足为D 点，φD ＝φB ＝4 V ，所以B 点与D 点为等势点，φO ＝4 V ，选项A 错误，选项B 正确；根据电场线与等势面垂直且由高电势指向低电势的特点，可知CA 方向为电场线方向，场强大小E ＝U CAd CA ＝2 V/m ，选项C 、D 错误．7．D [解析] 电子在电场力的作用下在t 0～2t 0时间内向下做减速运动，选项A 错误；在2t 0～3t 0时间内，电子向上做加速运动，电子速度增加，选项B 错误；在t ＝0时刻释放的电子做往复运动，选项C 错误；在t ＝t 02时刻释放的电子，在一个周期t 02～9t 02内，位移沿NP 方向，根据运动的周期性可得若时间足够长，电子一定运动到P 板，选项D 正确．8．B [解析] 若仅在偏转电极YY ′上施加一恒定电压，将在荧光屏上出现一亮点，选项A 错误；电子带负电，若要让亮斑移到荧光屏的右上方，在竖直方向上受到向上的电场力，在水平方向上受到向右的电场力，X 比X ′电势高、Y 比Y ′电势高，选项B 正确；若荧光屏上出现正弦曲线，要增大该曲线波长，需要增大XX ′的电压，选项C 错误；若要在荧光屏上出现一条水平亮线，即在竖直方向上不受到电场力，故只需在偏转电极XX ′上加电压，要使之呈现一条直线，即亮点的位置沿水平方向变化，需加周期性变化的电压，选项D 错误．9．D [解析] 由R ＝U 2P 结合灯泡铭牌可知两灯泡的电阻分别为R 1＝10 Ω，R 2＝5 Ω，两灯泡均正常发光，可得R 1RR 1＋R ∶R 2＝9∶6，可得R ＝30 Ω，选项A 错误；如果将电路中L 1、L 2两灯泡的位置互换，整个电路的电阻增大，电流减小，故电源的功率减小，两灯泡均不能正常发光，选项B 、C 错误；交换位置后电路中B 、C 两点之间的电压为U ′BC ＝I ′R 1＝φ′B －φC ，C 点接地，φC ＝0 V ，I ′＝ER 2RR 2＋R＋R 1，可得φ′B ＝10.5 V ，选项D 正确．10．B [解析] 把滑动变阻器看作外电路电阻，由乙图可得等效电源电动势大小为3.0 V ，当通过R 1的电流为0.3 A 时，通过R 2的电流为0.45 A ，可得等效电源的内阻为r ′＝30.75Ω＝4 Ω，R P 的最大电阻为10 Ω，故滑片由中点向右滑动时，功率逐渐减小，选项A 正确；滑动变阻器的阻值等于等效电源的内阻4 Ω时，功率最大，选项B 错误；负载增大，电源的效率增大，选项C 正确；当整个回路电阻最小时，电源的功率最大为P m ＝E 2r ′＝2.25W ，选项D 正确．11．(1)DBEF (2)1.9 (3)否[解析] (1)测量阻值大约是2 k Ω的电阻第一步需要换“×100”挡，换挡后需要重新欧姆调零，最后测量，步骤如答案所示．(2)测量结果为示数乘以倍率，为1.9 k Ω.(3)发现指针有较大的偏转是短暂的充电电流，最终又回到无穷大，说明电容器不漏电．12．(1)0.398 (2)CABD (3)e d (4)3.11×10－6 [解析] (3)导线不能接在滑片上，接线e 错误；该金属丝为小电阻，应采用电流表外接法，接线d 错误．(4)由电阻率定义式R ＝ρlS有ρ＝R π⎝⎛⎭⎫d 22l，代入数据可求得ρ＝3.11×10－6 Ω·m.13．(1)0.46 s (2)－1.22 J 4.19 J[解析] (1)释放后，滑块A 做加速运动，滑动摩擦力f 1＝μ1mg cos θ，由牛顿第二定律得 (mg ＋qE )sin θ－f 1＝ma 1 在t 时间内位移x 1＝12a 1t 2木板B 受力如图所示，滑动摩擦力f 2＝μ2(Mg ＋mg ＋qE )cos θ，方向沿斜面向上． 对于木板B ，由牛顿第二定律得Mg sin θ＋f 1－f 2＝Ma 2 木板的位移x 2＝12a 2t 2滑块滑离木板时有x 1－x 2＝L2联立解得t ＝0.46 s.(2)摩擦力对木板做的功为W ＝(f 1－f 2)x 2＝－1.22 J 系统产生的内能为Q ＝f 1Δx ＋f 2x 2＝f 1L2＋f 2x 2＝4.19 J.14. (1)2gh －2μgl (2)x <mgh －μmgl μmg ＋qE (3)mg （2h －5R －2μl ）2（μmg ＋qE ）[解析] (1)小滑块由静止运动到B 点，由动能定理可得 mgh －μmgl ＝12m v 2B解得v B ＝2gh －2μgl .(2)若小滑块到达C 点时速度为零，则x 有最大值，由动能定理可得 mgh －μmg (l ＋x m )－qEx m ＝0 解得x m ＝mgh －μmglμmg ＋qE故小滑块若能到达半圆形轨道， x 应满足x <mgh －μmglμmg ＋qE .(3)若小滑块恰好能到达半圆形轨道的最高点，由牛顿第二定律得 mg ＝m v 2R解得v ＝gR由机械能守恒定律可得 12m v 2C ＝mg ·2R ＋12m v 2 解得v C ＝5gR由B 点到C 点，由动能定理得 －(μmg ＋qE )x ＝12m v 2C －12m v 2B联立解得x ＝mg （2h －5R －2μl ）2（μmg ＋qE ）.15．(1)103 m/s (2)0.14 m (3)0.15 m[解析] (1)在t ＝0时刻进入的带电粒子水平方向速度不变在电场中运动的时间 t ＝L v 0＝3×10－5 s ，正好等于一个周期，即t ＝T竖直方向先加速后减速，加速度大小a ＝qU 0md射出电场时竖直方向的速度v ′＝a ·13T ＝103 m/s.(2)无论何时进入电场，粒子射出电场时的速度大小均相同偏转最大的粒子偏转量为d 1＝12a ⎝⎛⎭⎫23T 2＋23aT ·13T －12a ⎝⎛⎭⎫13T 2＋x v 0v ′＝8.5×10－2 m反方向最大偏转量d 2＝12a ⎝⎛⎭⎫13T 2＋13aT ·23T －12a ⎝⎛⎭⎫23T 2＋x v 0v ′＝5.5×10－2 m形成光带的总长度l ＝0.14 m.(3)因为粒子的速度大小均变为v ＝2.0×104 m/s ，所以带电粒子在电场中运动的时间为T 2，故d 1＝aT 2·x v ＝3.75×10－2 m d 2＝aT 6·x v ＝1.25×10－2 m形成的光带长度l ＝d 1＋d ＋d 2＝0.15 m.。
2.1 导体中的电场和电流电动势例1、关于电流的说法正确的是（）A、根据I=q/t，可知I与q成正比。
B、如果在任何相等的时间内通过导体横截面的电量相等，则导体中的电流是恒定电流。
C、电流有方向，电流是矢量D、电流的单位“安培”是国际单位制中的基本单位例2、如果导线中的电流为1mA，那么1s内通过导体横截面的自由电子数是多少？若算得“220V，60W”的白炽灯正常发光时的电流为273mA，则20s内通过灯丝的横截面的电子是多少个？例3、关于电动势，下列说法正确的是（）A、电源两极间的电压等于电源电动势B、电动势越大的电源，将其它形式的能转化为电能的本领越大C、电源电动势的数值等于内、外电压之和D、电源电动势与外电路的组成无关2.2 串、并联电路的特点电表的改装例1. 有一个电流表G，内阻Rg=10Ω满偏电流Ig=3mA。
要把它改装成量程0 —3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？例2．有一个电流表G，内阻Rg=25Ω满偏电流Ig=3mA。
要把它改装成量程0 —0.6mA的电流表，要并联多大的电阻？改装后电流表的内阻是多大？例3．一安培表由电流表G与电阻R并联而成。
若在使用中发现此安培表读数比准确值稍小些，下列可采取的措施是A.在R上串联一个比R小得多的电阻B. 在R上串联一个比R大得多的电阻C. 在R上并联一个比R小得多的电阻D. 在R上并联一个比R大得多的电阻2.3欧姆定律电阻定律焦耳定律例1如图1所示的图象所对应的两个导体（1）电阻之比R1：R2_____；（2）若两个导体的电流相等（不为零）时电压之比U1：U2为______；（3）若两个导体的电压相等（不为零）时，电流之比为______。
例2如图2所示，用直流电动机提升重物，重物的质量m=50kg，电源供电电压为110V，不计各处摩擦，当电动机以v=0.9m/s的恒定速度向上提升重物时，电路中的电流为5A，则电动机线圈的电阻为多少？（g取10m/s2）例3有两根不同材料的金属丝，长度相同，甲的横截面的圆半径及电阻率都是乙的2倍。
《恒定电流》知识网络第一节 欧姆定律典型例题1——电流的计算（1）在金属导体中，若10s 内通过横截面的电量为10C ，则导体中的电流为I =___________A ；（2）某电解槽横截面积为0.5m 2，若10s 内沿相反方向通过横截面的正负离子的电量均为10C ，则电解液中的电流为I =___________A ．分析解答：（1）根据电流的定义式t q I =得到10s 内通过横截面积的电流为1A ．（2）正负粒子的电量均为10库，则10s 内通过横截面积的总电量为20库．典型例题2——关于等效电流的计算氢原子的核外只有一个电子，设电子在离原子核距离为R 的圆轨道上做匀速圆周运动．已知电子电量为e ，运动速率为v ．求电子绕核运动的等效电流多大？分析解答：所谓等效电流，就是把电子周期性地通过圆周上各处形成的电流看成持续不断地通过圆周上各处时所形成的电流．取电子运动轨道上任一截面，在电子运动一周的时间T 内，通过这个截面的电量e =q ，由圆周运动知识知：R T π2=,根据电流强度的定义式得R v T q I π2e e ===．典型例题3——关于材料的电阻率关于材料的电阻率，下列说法正确的是（）A ．把一根长导线截成等长的三段，则每段的电阻率都是原来的3/1．B ．材料的电阻率随温度的升高而增大．C ．纯金属的电阻率较合金的电阻率小．D ．电阻率是反映材料导电性能好坏的物理量，电阻率越大的导体对电流的阻碍作用越大．【解析】电阻率是材料本身的一种电学特性，与导体的长度，横截面积无关，金属材料的电阻率随温度升高而增大，而半导体材料则相反，合金的电阻率比纯金属的电阻车大电阻率大，电阻率大表明材料的导电性能差，不能表明对电流的阻碍作用一定大，因为物理全电阻才是反映对电流阻碍作用的大小，而电阻还跟导体的长度、横截面积有关．正确选项为C ．典型例题4——由电阻定律判断用电线路短路区如图所示，相距km 80=L 的A 、B 两地之间，架设两条导线，每条导线的电阻Ω=400AB R ，若在两地间的C 处发生短路，现在A 端接入电源、电压表和电流表，电压表示数为10V ，电流表示数为mA 40，求C 处离A 地多远？【解析】从A 地到C 处两根导线的总电阻AC R 可由欧姆定律得：)(2501040103Ω=⨯==-I U R AC 设A 地到C 处的距离为L '，根据电阻定律有： L L R R AC AB '=:)2(: 解得：)km (258040022502=⨯⨯=='AB AC R R L 典型例题5——关于直流电动机的线圈电阻如图所示，用直流电动机提升重物，重物的质量kg 50=m ，电源供电电压为110V ，不计各处摩擦，当电动机以m/s 90.0=v 的恒定速度向上提升重物时，电路中的电流为5A ，则电动机线圈的电阻为多大？（g 取2m/s 10）【解析】设电动机线圈的电阻为r ，由题意可知，电源提供的电能转化为电动机线圈发热而增加的内能和电动机对外输出的机械能，而电动机输出的机械能用来增加被提升重物的机械能，由能的转化和守恒得：mgv r I UI +=2．解得电动机线圈的电阻为：)(0.459.010********Ω=⨯⨯-=-=I mgv I U r ． 【讨论】如果电动机的转子被卡住，则通过电动机线圈的电流多大？线圈上的发热功率多大？会造成怎样的结果？典型例题10——电容器在电路中的连接如图所示，电阻Ω=21R ，Ω=42R ，Ω=63R ．电容F 5μ=C ．电源电压V 6=U 不变，分别求电键S 断开和闭合两种情况下，电路达稳定状态后电容器的带电量和电源对电路提供的功率．【解析】电容器在直流电路中，当电路达稳定状态时，相当于一个断路元件．S 断开时，C 通过3R 接在1R 两端，C 两端的电压为1R 两端的电压：)V (264222111=⨯+=+=U R R R U ， 电容器带电量： )C (10121055611--⨯=⨯⨯==CU Q下板带正电，电源提供的功率：)W (642622121=+=+=R R U P . S 闭合时，C 并接在2R 两端，电容器带电量：22CU Q =212R R R C +⨯=64241056⨯⨯⨯⨯=-5102-⨯=（C ） 上板带正电，电源提供的功率：)W (126662322122=+=++=R U R R U P 典型例题11——可变电阻对路中电流变化趋势的影响如图所示，电源电压U 保持不变，当可变电阻3R 的滑动端P自左向右滑动的过程中，各电阻两端的电压、通过各电阻的电流分别怎样变化？【解析】分析步骤及要点：（1）确定电路的组成，电路由两部分串联而成，一部分为1R ，另一部分又有两条支路组成，一条支路为4R ，再一条支路为2R 与3R 串联的电路，这条支路的电阻变化（P 向右移动时3R 变小）导致总电阻的减小．（2）由欧姆定律确定阻值不变的部分电路的物理量变化．3R →总电阻R →总电流R UI =→11IR U =即通过1R 的电流增大，1R 端的电压升高．（3）由串、并联电路的特点确定阻值变化的部分电路中物理量的变化（如这部分电路中再包含有阻值不变和变化的电路，仍应先分析阻值不变的电路）．1U →14U U U U -==右→444R U I =；I 、4I →432I I I I -==→222R I U =；右U 、2U →23U U U -=右．典型例题1——关于电源和直流电路的性质关于电源和直流电路的性质，下列说法正确的是（ ）A ．电源被短路时，放电电流无穷大B ．外电路断路时，路端电压最高C ．外电路电阻值减小时，路端电压升高D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变【解析】对一个给定电源，一般认为电动势E 和内阻r 是不变的，电动势在数值上等于内、外电压之和：内外U U E +=，电源短路时，放电电流为r E /，不可能为无穷大，外电路断时，由于：0==Ir U 内，所以：U=E．外正确选项为BD．典型例题3——可变电阻的阻值变化对电流以及电压的影响如图所示的电路中，当可变电阻R的值增大时（）A、ab两点间的电压增大B、ab两点间的电压减小C、通过电阻R的电流增大D、通过电阻R的电流减小分析解答：可变电阻R的阻值增大；ab并联部分的电阻增大；整个外电路总电阻增大；电路的总电流I减小；内电路上电压和电R的电压都减小；ab并联部分的电压增大；通过电阻R的电流阻1增大；通过可变电阻R的电流减小．答：A、D．说明：当电路中某一部分电阻变化时，整个电路各处的电压、电流都会受到影响，可谓“牵一发而动全身”．分析时，应抓住全电路中电源电动势和内阻不变的特点，从总电流的变化依次U也增大，将无法判断通过R的电流的变化推理．如果只从孤立的局部电路考虑，R增大时，ab情况．典型例题4——电源的外特性曲线如图所示为某一电源外电路的伏安特性曲线，由图可知，该电源的电动势为_________V．内阻为______Ω，外电路短路时通过电源的电流强度为______A．【解析】图线在纵横上的截距2V为电源电动势，图线斜率的绝对值：∆＝∆-U．I(4.0)5.0/0.28.1=/Ω为电源的内阻，短路电流：)A (54.0/2/==r E ．【注意】在纵轴（U 轴）不从零开始取值时，横轴（I 轴）上的截距不表示短路电流、但在纵轴上的截距仍为电动势，斜率的绝对值仍为内阻．典型例题10——变阻对电路中电流和电压值的影响如图所示的电路中，当滑动变阻器的滑动头向上移动时，下列结论正确的是（ ）A ．电压表的示数增大，电流表的示数减小．B ．电压表和电流表的示数都增大．C ．电压表的示数减小，电流表的示数增大．D ．电压表和电流表的示数都减小．【解析】分析过程要点：（1）电路由两部分串联而成，一部分是1R ，阻值不变，另一部分是由2R 、3R 并联而成，滑动头向上移动，3R 增大，导致整个外电路的电阻增大．（2）则rR E I +=可知R 增大，I 减小；由Ir E U -=得U 升高，即电压表示数增大． （3）由11IR U =可知1U 减小；由132U U U U -==可知32U U =升高；由222R U I =得2I 增大；由23I I I -=得3I 减小，即电流表示数减小．正确选项为A ．讨论：比较通过1R 的电流减少量与电流表示数减少量间的关系．典型例题3——关于电流表、电压表的改装有一只满偏电流mA 500=Ig ，内阻Ω=400Rg 的电流表G ．若把它改装成量程为10V 的电压表，应______联一个______Ω的分压电阻．该电压表的内阻为______Ω；若把他改装成量程为3A 的电流表，应______联一个____Ω的分流电阻，该电流表的内阻为_____Ω．【解析】改装成电压表时应串联一个分压电阻．由欧姆定律得：)(R Rg Ig U +=，分压电阻：)(1600400105103Ω=-⨯=-=g g R I U R ， 该电压表内阻： )(2000Ω=+=R R R g v ．改装成电流表时应并联一个分流电阻，由并联电路两端相等得：R I I R I g g g )(-=，分流电阻：)(668.010*********3Ω=⨯-⨯⨯=-=--g gg I I R I R ． 该电流表内阻： )(667.0Ω==+=I R I R R RR R g g g gA ．典型例题4——提高电压表的准确度一个电压表由电流表G 和电阻R 串联而成，如图所示．若使用中发现电压表的示数总比准确值稍小一些，采取下列哪种措施可以改进（ ）A ．在R 上串联一个比R 小得比的电阻．B ．在R 上串联一个比R 大得多的电阻．C ．在R 上并联一个比R 小得多的电阻．D ．在R 上并联一个比R 大得多的电阻．【解析】电压表的读数比准确值稍小一些，表明附加的分压电阻R 稍大一些，只要使R 的阻值稍减小一些，就能使电压表的准确度得到提高．在R 上串联一个电阻，只能增加阻值，显然是不行的，并联电阻时，由于并联电路的总电阻比任何一个分电阻小，可见应并联一个比R 大得多的电阻．正确选项为D ．。

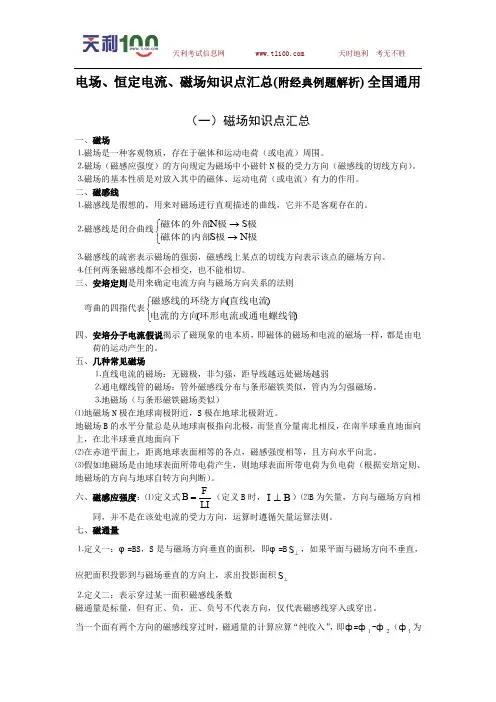

电场、恒定电流、磁场知识点汇总(附经典例题解析) 全国通用（一）磁场知识点汇总一、磁场⒈磁场是一种客观物质，存在于磁体和运动电荷（或电流）周围。
⒉磁场（磁感应强度）的方向规定为磁场中小磁针N 极的受力方向（磁感线的切线方向）。
⒊磁场的基本性质是对放入其中的磁体、运动电荷（或电流）有力的作用。
二、磁感线⒈磁感线是徦想的，用来对磁场进行直观描述的曲线，它并不是客观存在的。
⒉磁感线是闭合曲线⎩⎨⎧→→极极磁体的内部极极磁体的外部N S S N⒊磁感线的疏密表示磁场的强弱，磁感线上某点的切线方向表示该点的磁场方向。
⒋任何两条磁感线都不会相交，也不能相切。
三、安培定则是用来确定电流方向与磁场方向关系的法则弯曲的四指代表⎩⎨⎧)()(环形电流或通电螺线管电流的方向直线电流磁感线的环绕方向四、安培分子电流假说揭示了磁现象的电本质，即磁体的磁场和电流的磁场一样，都是由电荷的运动产生的。
五、几种常见磁场⒈直线电流的磁场：无磁极，非匀强，距导线越远处磁场越弱⒉通电螺线管的磁场：管外磁感线分布与条形磁铁类似，管内为匀强磁场。
⒊地磁场（与条形磁铁磁场类似）⑴地磁场N 极在地球南极附近，S 极在地球北极附近。
地磁场B 的水平分量总是从地球南极指向北极，而竖直分量南北相反，在南半球垂直地面向上，在北半球垂直地面向下⑵在赤道平面上，距离地球表面相等的各点，磁感强度相等，且方向水平向北。
⑶假如地磁场是由地球表面所带电荷产生，则地球表面所带电荷为负电荷（根据安培定则、地磁场的方向与地球自转方向判断）。
六、磁感应强度：⑴定义式LIF B =（定义B 时，B I ⊥）⑵B 为矢量，方向与磁场方向相同，并不是在该处电流的受力方向，运算时遵循矢量运算法则。
七、磁通量⒈定义一：φ=BS ，S 是与磁场方向垂直的面积，即φ=B ⊥S ，如果平面与磁场方向不垂直，应把面积投影到与磁场垂直的方向上，求出投影面积⊥S⒉定义二：表示穿过某一面积磁感线条数磁通量是标量，但有正、负，正、负号不代表方向，仅代表磁感线穿入或穿出。
《恒定电流》知识点与典型例题解析《恒定电流》知识点与例题解析知识点总结一、基本概念及基本规律1．电流 电流的定义式：t q I =，适用于任何电荷的定向移动形成的电流。
对于金属导体有I=nq v S （n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约10-5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ），此公式只适用于金属导体，千万不要到处套用。
2．电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比，公式：sl R ρ=。
（1）ρ是反映材料导电性能的物理量，叫材料的电阻率，单位是Ω m 。
（2）纯金属的电阻率小，合金的电阻率大。
（3）材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大（可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大。
）铂较明显，可用于做温度计；锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻。
②半导体的电阻率随温度的升高而减小（可以理解为半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高）。
③有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。
能够发生超导现象的物体叫超导体。
材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。
我国科学家在1989年把T C 提高到130K 。
现在科学家们正努力做到室温超导。
3．部分电路欧姆定律 RU I =（适用于金属导体和电解液，不适用于气体导电） 电阻的伏安特性曲线：注意I-U 曲线和U-I 曲线的区别。
还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。
4．电动势与电势差电动势：E=W/q ，单位：V电势差：U=W/q ，单位：V在电源外部的电路中，是静电力对自由电荷做正功，电流由电源的正极流向负极，沿电流方向电势降低；而在电源内部是电荷受的非静电力克服静电力做功，电流由负极流向正极，沿电流电势升高。
