中央空调水系统主机安装教程图文通过前两期我们对中央空调水系统安装规范的学习，即管道安装及系统设备2个部分，《神教程!中央空调水系统的安装教程(一)》、《续集!中央空调水系统设备安装教程(二)》，接下来就到了安装的最后一个环节，也是最重要的环节--中央空调水系统主机的安装。
空调制冷机组的安装包括空调制冷机组、空调设备及配套设备的安装。
一、空调制冷机组及配套设备1、空调制冷机组:水冷螺杆冷水机组、水冷离心机组、风冷冷热水机组等。
2、空调设备:组合式空调器、吊顶式空调器、通风机、风机盘管等。
3、配套设备:冷冻水循环泵、冷却水循环泵、冷却塔等。
二、空调制冷机组及配套设备安装一)到货与开箱检查选型设计中会根据具体的工程选定对应的主机及数量，当主机设备到货后，应检查外观是否有运输损伤，密封是否完好。
核对设备型号、规格、数量是否与合同相符。
保管好操作说明书，并清点附件是否齐全。
设备开箱检查完毕后，要采取保护措施，以免设备受损。
二)设备搬运、吊装01设备搬运1)空调制冷机组及配套设备安装前须实地勘察，了解设备二次转运通道是否会阻碍设备搬运，制定好现场设备搬运、吊装方案。
2)制冷机组在搬运过程中机组倾斜不可大于15度，设备搬运应有防止机组翻倒措施。
3)设备水平或垂直搬运应有木制的框架和托架加以保护，防止设备外表面及零部件受损。
4)设备水平移动可利用滚杆滑排和手动葫芦移至安装位置。
02设备吊装1)大型设备的吊装:设备吊装由专业起重公司协作，起重机具的使用应按照有关规范的要求进行，不能超负荷作业。
2)设备的吊点应按照设备安装使用说明书规定，并根据现场工程师的指导进行设置。
3)非重型设备的吊装可采用桅杆构架和葫芦起吊。
4)吊装时应在有包装状态下吊运，保持机器平衡，安全平稳地上升。
在无包装或包装已损坏搬运时，应用垫板或包装物进行保护。
5)制冷主机吊装时应注意保持垂直，倾斜不应大于40°。
6)起吊钢索能承受的强度应比设备的重量大3倍，检查起吊钩是否紧固机组。
中央空调水系统施工工艺主要施工程序施工准备－→材料的采购、检验－→预制加工－→管道放线－→支吊架制作、安装－→管道及附件安装－→管道试压－→管道清洗及吹扫－→管道保温一、施工前的准备工作：1、施工前需认真熟悉图纸和相关规范，仔细阅读并理解设计中所有内容。
熟悉管道的分布、走向、坡度、标高，并主动与业主、监理及其他兄弟单位沟通，对图纸做好详细的图纸会审记录2、编制有效可行的施工组织设计书、施工进度计划、材料进场计划3、根据施工组织设计，对于进驻现场的施工班组进行书面的施工技术、安全交底，以明确施工任务、工期、质量要求及操作工艺二、材料采购进场、检验1、所有材料规格、型号、材质必须符合图纸设计要求，进场所有材料必须具有质量证明书、合格证等必备资料2、材料进场后必须自检，自检合格后将材料报验单报至监理处，经监理工程师检查合格后，方可使用a、管道验收时需满足外观无裂纹、缩孔、夹渣、无严重机械损伤缺陷b、厚度不得超出标准壁厚所允许的负偏差范围c、阀门的型号、规格符合图纸设计要求，操作机构必须开启灵活，并在安装前每批次中抽取10%进行强度和严密性试验,对于工作压力大于1.0MPa及在主干管上起截断作用的阀门逐个进行试验，并报监理验收。
同时阀门的操作机构必须开启灵活。
如下图：强度试验时，试验压力为公称压力的 1.5倍,持续时间不少于5min，阀门的壳体填料无渗漏。
严密性试验时，试验压力为工程压力的1.1倍；试验压力在试验持续时间内应保持不变，时间应符合下表规定，以阀瓣密封面无渗漏为合格。
三、预制加工为提高施工效率，加快施工进度，保证施工质量，在熟悉图纸及现场环境的情况下，可采取集中预制加工的方法对于安装的流水作业进行施工，即集中运输、集中除锈刷油、防腐，然后根据图纸设计画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装时的机构位置做出明显标记，按照标记分段量出实际安装的准确尺寸，并记录在施工草图中，最终按照施工草图测得的尺寸集中预制加工，加工过程中严格使用专业工具垂直切割管材，确保管口平整光滑，无毛刺，清洁管材与管件连接部位，避免沙土损害接头质量。
中央空调水系统的安装与系统控制空调水系统安装包括：冷（热）水、冷却水、凝结水系统的设备、管道及附件的安装施工。
1、管材：空调水系统的管道一般选用：无缝钢管、焊接钢管、镀锌钢管、有机材料管道（硬聚氯乙烯（PVC-U）、聚丙烯（PP-R）、聚丁烯（PB）、与交联聚乙烯（PEX））2、连接：A、镀锌钢管：管径小于或等于100mm：螺纹连接；管径大于100mm：法兰或卡箍式专用管件连接。
B、焊接钢管：管径小于或等于32mm：螺纹连接；管径大于32mm：焊接。
C、无缝钢管：均采用焊接。
D、给水钢塑复合管道：管径不大于100mm时可采用螺纹连接，管径大于100mm时采用法兰或沟槽连接。
E：塑料管道：可采用热熔连接、机械锁紧式连接、粘接连接、插接连接。
水系统安装工艺流程图：安装要注意事项：A、冷凝水排水管坡度，其坡度宜大于或等于8‰；B、软管连接的长度，不宜大于150mm ；C、冷（热）媒水、冷却水系统管道机房内总干管得支、吊架，应采用承重防晃管架；与设备连接的管道管架宜有减振措施；D、当水平支管的管架采用单杆吊架时，应在管道起始点、阀门、三通、弯头及长度每隔15m设置承重防晃支、吊架。
套管制作安装：空调设备和配件的安装和连管：一、冷水机组安装：二、冷却塔的安装：1、冷却塔安装应平稳，地脚螺栓的固定应牢固。
2、冷却塔的出水管口及喷嘴的方向和位置应正确，布水均匀。
有转动布水器的冷却塔，其转动部分必须灵活，喷水出口宜向下与水平呈30°夹角，且方向一致，不应垂直向下。
3、玻璃钢冷却塔和用塑料制品作填料的冷却塔，安装应严格执行防火规定。
三、分集水器（1）分、集水器应在开始铺设加热管之前进行安装。
当水平安装时，一般宜将水分器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面应不小于300mm。
当垂直安装时，分、集水器在下端距地面应不小于150mm。
（2）位置宜设在便于控制、维修、且有排水管道处、如厕所、厨房等处。

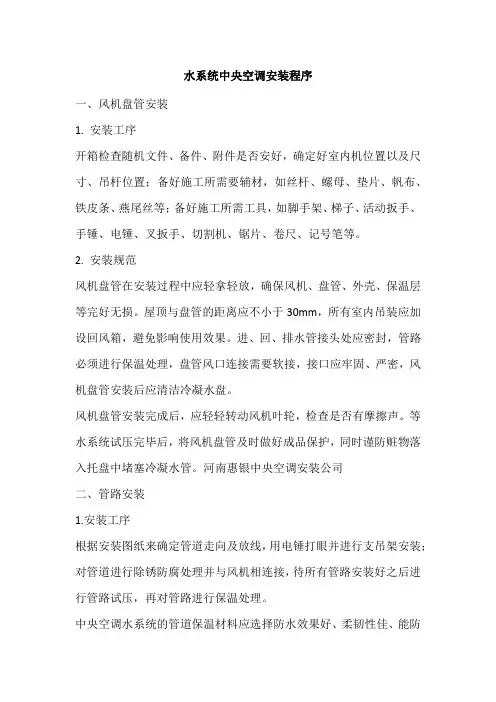

水系统中央空调安装程序一、风机盘管安装1. 安装工序开箱检查随机文件、备件、附件是否安好，确定好室内机位置以及尺寸、吊杆位置；备好施工所需要辅材，如丝杆、螺母、垫片、帆布、铁皮条、燕尾丝等；备好施工所需工具，如脚手架、梯子、活动扳手、手锤、电锤、叉扳手、切割机、锯片、卷尺、记号笔等。
2. 安装规范风机盘管在安装过程中应轻拿轻放，确保风机、盘管、外壳、保温层等完好无损。
屋顶与盘管的距离应不小于30mm，所有室内吊装应加设回风箱，避免影响使用效果。
进、回、排水管接头处应密封，管路必须进行保温处理，盘管风口连接需要软接，接口应牢固、严密，风机盘管安装后应清洁冷凝水盘。
风机盘管安装完成后，应轻轻转动风机叶轮，检查是否有摩擦声。
等水系统试压完毕后，将风机盘管及时做好成品保护，同时谨防赃物落入托盘中堵塞冷凝水管。
河南惠银中央空调安装公司二、管路安装1.安装工序根据安装图纸来确定管道走向及放线，用电锤打眼并进行支吊架安装；对管道进行除锈防腐处理并与风机相连接，待所有管路安装好之后进行管路试压，再对管路进行保温处理。
中央空调水系统的管道保温材料应选择防水效果好、柔韧性佳、能防火阻燃的橡塑保温材料，在具体施工时，应注意保温材料外表保持洁净，无拉伸现象，与保温接口之间用配套的胶带包扎好，确保无裂缝。
如需把保温管切开再安装，可将切开面朝向内侧，切开处用专用胶水粘接牢固即可。
2.安装规范水系统的主机、水泵、风机盘管等管道的进、出水口均应安装减振软接头；在其最高点安装排气阀，最低点设置手动排污阀。
冷凝水管应保持一定的坡度，坡度确保冷凝水顺利排出，完成后可做通水实验。
另外，有保冷要求的管道在支架与管道之间应垫以防腐木瓦托，防止管道使用时产生“冷桥”现象。
水泵的吸入口应安装过滤器，考虑到拆卸清洗的便利性，补水系统可连接在系统回水管上。
管道吊托支架的安装应以管道接触紧密，固定牢固。
河南惠银中央空调安装公司对室内机冷凝水系统进行灌水试验时，可将冷凝盘中注水，若水能够顺利排放，而且冷凝水管接口不会渗水，则表明安装成功。
