焊接 生产应用 Producti on The m e 2008年第1期铜基钎料钎焊碳/碳复合材料的组织及强度济南大学材料科学与工程学院(250022) 李 辉 耿浩然 陈广立山东大学材料科学与工程学院(济南市 250062) 陈俊华 陈茂爱摘要 用铜基活性钎料对碳/碳复合材料进行了真空钎焊,并对接头的微观组织、形成机理和接头强度进行了试验研究。

结果表明,使用铜基活性钎料可以实现碳/碳复合材料的连接,且在试验温度范围内,接头强度随钎焊温度升高呈上升趋势。

观察发现,钎料与碳/碳复合材料钎焊接头存在一层较厚的过渡层,性质介于金属与碳/碳复合材料之间。

获得这种过渡层对缓和焊接残余应力十分有利,剪切强度试验测试达21M P a 。

关键词: 碳/碳复合材料 铜基活性钎料 钎焊 剪切强度 钛中图分类号: TG1460 序 言碳/碳复合材料是以碳(或石墨)纤维及其织物为增强材料,以碳(或石墨)为基体,通过加工处理和碳化处理制成的全碳质复合材料,具有比重轻、模量高、比强度大、热膨胀系数低、耐高温、耐热冲、,耐腐蚀、吸震性好和摩擦性好等一系列优良性能[1-3],可以作为功能材料,又可以用作高温结构材料。

对于一些大型、结构复杂的构件来说,安全、简单、快速、低成本的碳/碳复合材料的连接技术显得尤为重要。

现在的几种连接碳/碳复合材料或石墨的技术有:钎焊、扩散连接、形成石墨法和瞬间相反应连接法等[4,5]。

活性金属-贵金属如Si-A g ,T i-Cu 等对热解石墨有很好的润湿性,可用于石墨或碳/碳复合材料的连接[6]。

用C 和Zr ,Nb ,Ta ,T,i H f 等难熔金属组成中间层在2300~3000 温度下能实现对石墨试样的扩散焊[7]。

形成石墨法能够获得无金属的石墨接头,这种方法在高温应用领域很有潜力,但所需极高的连接温度使其在大部分实际应用中都不适用,且所得的强度不高[8]。

瞬间相反应连接最重要的优点是与扩散焊相比其连接温度相对较低,但这种方法耗时长、成本高[4]。

焊料成分、性能分析（1）杭州辛达狼焊接科技有限公司王大勇1.焊料焊料是钎焊用材料，已有 4000 余年的使用历史，其熔点比被焊母材低。

钎焊过程中将焊料加热到高于焊料熔点，而低于母材熔点的温度，焊料熔化后填充接头间隙并与母材发生冶金作用，从而实现材料的连接。

用焊料焊接材料具有灵活、简单、不需大的设备投资等优点，在电气工程材料领域占据极为重要的地位。

焊料的种类较多，根据熔点可分为软焊料和硬焊料两大类。

通常将熔点低于 450℃的焊料称为软焊料，而熔点高于 450℃的焊料称为硬焊料。

电气工程用软焊料包括锡铅、锡基无铅、金基、铟基、铋基和锌基焊料等；所用硬焊料包括银基和铜基焊料等。

1.1 焊料型号和牌号的表示方法1.1.1焊料的型号GB/T6208-1995《焊料型号表示方法》规定，焊料的型号由两部分构成：第一部分用大写字母来表示焊料的类型，“ S”表示软焊料，“B”表示硬焊料；第二部分合金主元素符号构成，且每个型号最多只能标出六个元素符号。

型号表示方法及示例如下：1.1.2焊料的牌号原机械工业部编写的《焊接材料产品样本》规定，焊料牌号由三部分构成：（1）字母“HL”表示焊料；（2）牌号的第 1 位数字表示焊料的化学组成类型，见表 4.7-1 ；（3）牌号的第2、3位数字表示同一类焊料的不同牌号。

牌号表示方法示例如下：表 4.7-1 焊料牌号中第 1 位数字的含义牌号化学组成类型牌号化学组成类型HL1××铜锌合金HL5××锌合金HL2××铜磷合金HL6××锡铅合金HL3××银合金HL7××镍基合金HL4××铝合金1.2 焊料的选用原则焊料的种类较多，其选用主要遵循以下原则：（1）主成分尽量与母材主成分相同，焊料的成分与母材相同，钎焊时具有良好的润湿性。

（2）熔点合适，即焊料的液相线温度要低于母材固相线温度至少40-50℃（3）焊料中的某一重要组元应能与母材产生液态互溶，从而能形成牢固的结合。

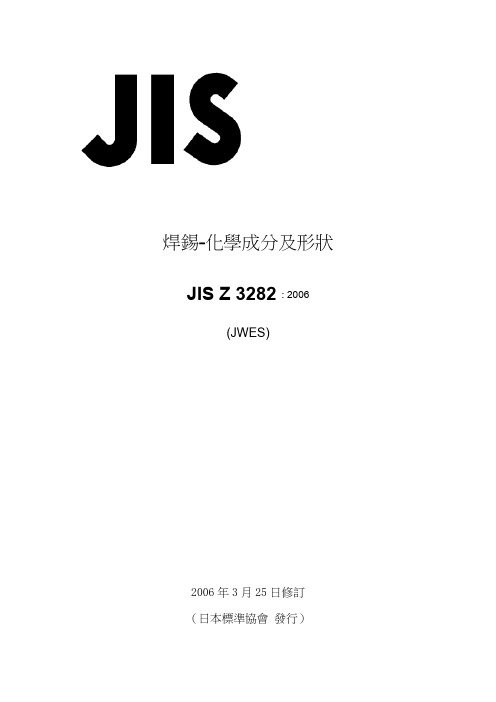

焊錫-化學成分及形狀JIS Z 3282: 2006(JWES)2006年3月25日修訂（日本標準協會發行）1目錄序文 (1)1.适用范围 (1)2.引用标准 (1)3.定义 (1)4. 合金系，种类及记号 (1)4.1合金系及种类 (1)4.2记号 (1)5. 外观 (5)6. 化学成分 (5)7. 形状及尺寸 (5)8. 分析试验 (5)9. 检查 (5)10.制品名称 (5)11. 标记 (6)11.1标记事项 (6)11.2标记位置 (6)11.3注意事项的标记 (7)焊錫--化學成分及形狀Soft solders-Chemical compositions and form序文本標準是以JIS Z3282:1999為基礎，依據第二版ISO/FDIS9453:2006, Soft solder alloys-Chemical composition and forms，並適應國內含鉛焊錫及無鉛焊錫行業技術趨勢，對部分技術內容進行研究變更而做成的日本工業標準。
