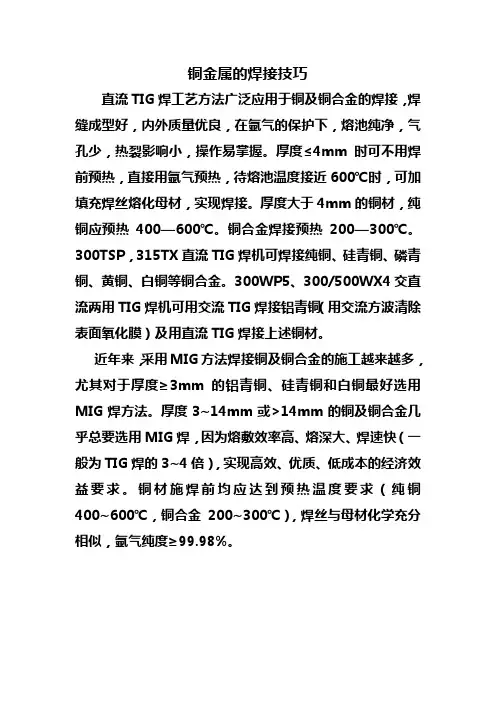

铜金属的焊接技巧
直流TIG焊工艺方法广泛应用于铜及铜合金的焊接,焊缝成型好,内外质量优良,在氩气的保护下,熔池纯净,气孔少,热裂影响小,操作易掌握。
厚度≤4mm时可不用焊前预热,直接用氩气预热,待熔池温度接近600℃时,可加填充焊丝熔化母材,实现焊接。
厚度大于4mm的铜材,纯铜应预热400—600℃。
铜合金焊接预热200—300℃。
300TSP,315TX直流TIG焊机可焊接纯铜、硅青铜、磷青铜、黄铜、白铜等铜合金。
300WP5、300/500WX4交直流两用TIG焊机可用交流TIG焊接铝青铜(用交流方波清除表面氧化膜)及用直流TIG焊接上述铜材。
近年来,采用MIG方法焊接铜及铜合金的施工越来越多,尤其对于厚度≥3mm的铝青铜、硅青铜和白铜最好选用MIG 焊方法。
厚度3~14mm或>14mm的铜及铜合金几乎总要选用MIG焊,因为熔敷效率高、熔深大、焊速快(一般为TIG焊的3~4倍),实现高效、优质、低成本的经济效益要求。
铜材施焊前均应达到预热温度要求(纯铜400~600℃,铜合金200~300℃),焊丝与母材化学充分相似,氩气纯度≥99.98%。
铜及铜合金焊接施工工艺标准1适用范围本工艺标准适用于紫铜钨极氩弧焊、黄铜的氧乙炔焰焊以及紫铜、黄铜的氧乙炔焰钎焊。
2施工准备2.1规范性引用文件下列标准适合的条款通过本标准引用则构成本标准的条文,使用本标准的各方应探讨使用下列标准最新版本的可能性。
铜及铜合金焊接及钎焊技术规程》HGJ223铜及铜合金焊条》GB/T367铜及铜合金焊丝》GB9460铜基钎料》GB6418银基钎料》GB10046纯铜板》GB2024黄铜板和带》GB2041拄制铜管》GB1527挤制铜管》GB1528拄制黄铜管》GB1529挤制黄铜管》GB15302.2材料2.2.1工程中应优先选用已列入国家标准或行业标准的母材和焊接材料2.2.2工程中选用的母材和焊接材料必须具有质量证明书或合格证,无质量证明书的材料不得使用,对质量证明书或合格证中的数据有怀疑时应进行必要的检验。
2.2.3用于压力容器受压元件的铜及铜合金应为退火状态。
2.2.4母材和焊接材料应妥善保管,防止损伤、污染和腐蚀。
2.2.5施工中应按设计要求或国家现行的标准、规范中的规定选用焊丝、钎料、焊剂、钎剂。
2.2.6如果选用未列入国家标准的母材或焊接材料,应对该材料按国家有关标准进行复验,并提出满足设计要求的焊接工艺试验资料。
2.2.7手工钨极氩弧焊使用的氩气纯度不应低于96.96%,并符合GB4842《氩气》的规定,焊接或钎焊使用的乙炔气纯度不应低于96.5%,氧气纯度不应低于99.2%。
2.2.8焊丝、焊剂、钎料、钎剂选用参考表2.3作业人员:焊工、管道工2.4焊接设备及工具2.4.1手工钨极氩弧焊应采用直流正接并选用性能稳定且应附有高频引弧和电流衰减装置及满足工艺要求的其它设施。
2.4.2氧乙炔焰焊接和钎焊时应根据工件状况选用合适型号及咀头的焊枪。
2.4.3根据工件及焊丝清洁度的要求配备角向砂轮机,不锈钢丝刷及砂布等。
2.5施焊环境焊接场所应保持清洁,当焊接、钎焊区域出现下列情况之一,且无有效防护措施时应停止焊接、钎焊作业:①气温低于5°C②钨极氩弧焊时风速>2m/s③雾、雨、雪环境3施工工艺流程3.1工艺操作过程3.1.1编制焊接工艺评定3.1.1.1施工单位应根据设计文件要求进行焊接工艺评定,如设计文件没有明确规定评定所要执行的标准时,焊接工艺评定可按HGJ223《铜及铜焊接及钎焊技术规程》的要求进行。
GB50236-97 现场设备、工业管道焊接工程施工及验收规范1 总则1.0.1 为了保证工程建设施工现场设备和工业金属管道焊接工程的质量,制订本规范。
1.0.2 本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
1.0.3 本规范不适用于施工现场组焊的锅炉、压力容器的焊接工程。
1.0.4 焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
1.0.5 焊接工程施工除应执行本规范的规定外,尚应执行国家现行有关标准、规范的规定。
2 通用规定2.0.1 设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式,并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
2.0.2 焊接人员及其职责应符合下列规定:2.0.2.1 焊接技术人员应由中专及以上专业学历, 有1 年以上焊接生产实践的人员担任。
焊接技术人员应负责焊接工艺评定,编制焊接作业指导书和焊接技术措施,指导焊接作业,参与焊接质量管理,处理焊接技术问题,整理焊接技术资料。
2.0.2.2 焊接质检人员应由相当于中专及以上文化水平, 有一定的焊接经验和技术水平的人员担任。
焊接质检人员应对现场焊接作业进行全面检查和控制, 负责确定焊缝检测部位,评定焊接质量,签发检查文件,参与焊接技术措施的审定。
2.0.2.3 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任, 并应按考核合格项目及权限, 从事烛接检测和审核工作。
无损探伤人员应根据焊接质检人员确定的受检部位进行检验, 评定焊缝质量,签发检验报告,对外观不符合检验要求的焊缝应拒绝检验。
2.0.2.4 焊工必须按本规范第5章的规定进行考试,合格后方可xx 施焊。
焊工应按规定的焊接作业指导书主焊接技术措施进行施焊,当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时,应拒绝施焊。
铜及铜合金焊接施工工艺标准1 适用范围本工艺标准适用于紫铜钨极氩弧焊、黄铜的氧乙炔焰焊以及紫铜、黄铜的氧乙炔焰钎焊。
2 施工准备规范性引用文件下列标准适合的条款通过本标准引用则构成本标准的条文,使用本标准的各方应探讨使用下列标准最新版本的可能性。
《铜及铜合金焊接及钎焊技术规程》HGJ223@《铜及铜合金焊条》GB/T3670《铜及铜合金焊丝》GB9460《铜基钎料》GB6418《银基钎料》GB10046《纯铜板》GB2024《黄铜板和带》GB2041《拄制铜管》GB1527《挤制铜管》GB1528》《拄制黄铜管》GB1529《挤制黄铜管》GB1530材料工程中应优先选用已列入国家标准或行业标准的母材和焊接材料工程中选用的母材和焊接材料必须具有质量证明书或合格证,无质量证明书的材料不得使用,对质量证明书或合格证中的数据有怀疑时应进行必要的检验。
用于压力容器受压元件的铜及铜合金应为退火状态。
母材和焊接材料应妥善保管,防止损伤、污染和腐蚀。
施工中应按设计要求或国家现行的标准、规范中的规定选用焊丝、钎料、焊剂、钎剂。
、如果选用未列入国家标准的母材或焊接材料,应对该材料按国家有关标准进行复验,并提出满足设计要求的焊接工艺试验资料。
手工钨极氩弧焊使用的氩气纯度不应低于%,并符合GB4842《氩气》的规定,焊接或钎焊使用的乙炔气纯度不应低于%,氧气纯度不应低于%。
焊丝、焊剂、钎料、钎剂选用参考表作业人员:焊工、管道工焊接设备及工具手工钨极氩弧焊应采用直流正接并选用性能稳定且应附有高频引弧和电流衰减装置及满足工艺要求的其它设施。
氧乙炔焰焊接和钎焊时应根据工件状况选用合适型号及咀头的焊枪。
根据工件及焊丝清洁度的要求配备角向砂轮机,不锈钢丝刷及砂布等。
`施焊环境焊接场所应保持清洁,当焊接、钎焊区域出现下列情况之一,且无有效防护措施时应停止焊接、钎焊作业:①气温低于5℃②钨极氩弧焊时风速>2m/s③雾、雨、雪环境3 施工工艺流程@工艺操作过程.编制焊接工艺评定施工单位应根据设计文件要求进行焊接工艺评定,如设计文件没有明确规定评定所要执行的标准时,焊接工艺评定可按HGJ223《铜及铜焊接及钎焊技术规程》的要求进行。
1.单选题【本题型共60道题】1.GB50235-1997《工业金属管道工程施工及验收规范》规定,管道焊接时管道焊缝位置应符合:直管段上两对接焊口中心面间的距离,当公称直径大于或等于150mm时,不应小于150mm;当公称直径小于150mm时,不应()。
A.小于管子内径B.小于管子外径C.大于管子内径D.大于管子外径2.管道安装时,敷设管道的管廊、管道支柱、低管架的混凝土支墩、预埋件、预留孔等已按设计文件施工完。
坐标位置、标高、坡度符合要求,且混凝土强度达到()以上。
A.75%B.65%C.55%D.50%3.GB50093-2002《自动化仪表工程施工及验收规范》规定,仪表光缆敷设要求光缆的弯曲半径不应小于光缆外径的()倍。
A.4B.8C.10D.154.GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》规定,在焊工考试和工程施焊前,施工单位应具有相应项目的焊接()。
A.施工方案B.施工组织设计C.工艺文件D.工艺评定5.SH/T3517-2001《石油化工钢制管道工程施工工艺标准》规定,忌油管道系统应进行脱脂,管道脱脂后应将脱脂剂排净,下列不符合要求的是()。
A.用有机溶剂脱脂时,应将残余溶剂吹除,直至无溶剂气味为止B.用碱液脱脂时,须用无油清水冲洗至中性,然后干燥C.用蒸汽脱脂时,脱脂件应及时干燥D.用酸液脱脂时,须用无油清水冲洗至中性,自然干燥6.SH3503-2001《石油化工工程建设交工技术文件规定》,对竣工图的编制,下列哪些要求是不正确的:()。
A.凡按图施工无变动的,由施工承包单位在原施工图上加盖竣工图章B.在施工中发生过设计变更的,应由设计单位按最终修改状况绘制最终版施工图,加盖终版图章后发施工承包单位,施工承包单位只核对确认即可C.设计单位的最终版施工图应在工程中间交接后一个月内发给施工承包单位D.凡新建工程涉及原有工程内容变更时,应由建设单位负责在相关的竣工图资料案卷中增补必要的资料或说明7.SH/T3517-2001《石油化工钢制管道工程施工工艺标准》规定,管道预制加工合格后,应清理内部,不得留有砂土、铁屑及其他杂物,封闭两端并妥善存放。
GB 50236-97 现场设备、工业管道焊接工程施工及验收规范1 总则1.0.1 为了保证工程建设施工现场设备和工业金属管道焊接工程的质量,制订本规范。
1.0.2 本规范适用于碳素钢、合金钢、铝及铝合金、铜及铜合金、工业纯钛、镍及镍合金的手工电弧焊、氩弧焊、二氧化碳气体保护焊、埋弧焊和氧乙炔焊的焊接工程施工及验收。
1.0.3 本规范不适用于施工现场组焊的锅炉、压力容器的焊接工程。
1.0.4 焊接工程的安全技术、劳动保护应执行国家现行的方针、政策、法律的有关规定。
1.0.5 焊接工程施工除应执行本规范的规定外,尚应执行国家现行有关标准、规范的规定。
2 通用规定2.0.1 设计文件标明母材、焊接材料、焊缝系数及焊缝坡口的形式,并对焊接方法、焊前预热、焊后热处理及焊接检验提出要求。
2.0.2 焊接人员及其职责应符合下列规定:2.0.2.1 焊接技术人员应由中专及以上专业学历,有1年以上焊接生产实践的人员担任。
焊接技术人员应负责焊接工艺评定,编制焊接作业指导书和焊接技术措施,指导焊接作业,参与焊接质量管理,处理焊接技术问题,整理焊接技术资料。
2.0.2.2 焊接质检人员应由相当于中专及以上文化水平,有一定的焊接经验和技术水平的人员担任。
焊接质检人员应对现场焊接作业进行全面检查和控制,负责确定焊缝检测部位,评定焊接质量,签发检查文件,参与焊接技术措施的审定。
2.0.2.3 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任,并应按考核合格项目及权限,从事烛接检测和审核工作。
无损探伤人员应根据焊接质检人员确定的受检部位进行检验,评定焊缝质量,签发检验报告,对外观不符合检验要求的焊缝应拒绝检验。
2.0.2.4 焊工必须按本规范第5章的规定进行考试,合格后方可上岗施焊。
焊工应按规定的焊接作业指导书主焊接技术措施进行施焊,当遇至工况条件与焊接作业指导书及焊接技术措施的要求不符合时,应拒绝施焊。
2.0.2.5 焊接热处理人员应经专业培训。
2022年监理延续注册石油化工试题及答案1.单选题【本题型共60道题】1.铜及铜合金的焊接工艺不符合要求的是()。
A.焊接定位焊缝时,应采用与正式焊接要求相同的焊接材料及焊接工艺,并应由合格焊工施焊B.当发现定位焊缝有裂纹、气孔等缺陷时应清除重焊C.铜管焊接位置宜采用转动焊;铜板焊接位置宜采用平焊D.每条焊缝不应一次连续焊完,可以间断2.GB50169-2006《电气装置安装工程接地装置施工及验收规范》接地体(线)的连接规定,指出下列不正确的要求()。
A.A被连接的导体必须完全包在接头里B.B要保证连接部位的金属完全熔化,连接牢固C.C热剂焊(放热焊接)接头的表面应平滑D.D热剂焊(放热焊接)的接头允许有贯穿性的气孔3.SH/T3517-2001《石油化工钢制管道工程施工工艺标准》规定,管道预制加工合格后,应清理内部,不得留有砂土、铁屑及其他杂物,封闭两端并妥善存放。
管道预制加工合格后,应做好()。
A.二次检验B.出厂检验C.防锈处理D.检验标识4.穿(跨)越水域、公路、铁路的管道焊缝,弯头与直管段焊缝以及未经试压的管道碰死口焊缝,均应进行100%()。
A.超声波检测B.射线检测C.液体渗透检测D.D、超声波检测和射线检测针(线、带、网)的接地规定,装有避雷针的金属筒体,当其厚度不小于()时,可作避雷针的引下线,筒体底部应至少有2处与接地体对称连接。
A.1mmB.2mmC.3mmD.4mm6.SH3514-2001《石油化工设备安装工程质量校验》规定,以下哪些不属于容器类设备()。
A.塔、槽、反应器B.聚合釜、反应釜C.分离器、过滤器、换热器D.活塞式压缩机、电动柱塞泵7.GB50169-2006《电气装置安装工程接地装置施工及验收规范》避雷针(线、带、网)的接地规定,携带式电气设备的接地线应采用软铜绞线,其截面不小于()。
A.1.5mm.B.2mm2.C.2.5mm2D.3mm28.GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》规定,在焊工考试和工程施焊前,施工单位应具有相应项目的焊接()。
钢与铜的焊接工艺、铜与铝、铜及铜合金的焊接工艺钢与铜及铜合金焊接时的主要困难是在焊缝及熔合区易产生裂纹。
实践证实,为了保证焊缝具有足够高的抗裂性能,焊缝中铁的质量分数以控制在10%~43%为宜。
低碳钢与铜及铜合金焊接时,可以分别采用手弧焊、埋弧焊和钨极氩弧焊。
低碳钢与纯铜焊接时采用纯铜作为填充金属材料,如焊条TCu(T107);钨极氩弧焊时,采用硅锰青铜QSi3-1焊丝。
低碳钢与硅青铜、铝青铜焊接时,可采用铝青铜作填充金属材料。
不锈钢与铜焊接时,采用镍或镍基合金作填充金属材料。
铜和铝的熔点相差达423℃,很难同时熔化,在熔池中会产生脆性化合物AlCu2、Al2Cu3、AlCu、Al2Cu等。
当铜铝合金中含铜量在12%~13%以下时,综合性能最好,所以常采用铝焊丝。
铜-铝接头的埋弧焊:为加速铜的熔化,焊丝应偏离铜板坡口上缘0.5~0.6δ(δ为焊件厚度)。
铜侧开半∪形坡口,铝侧为直边,坡口中预置ф3mm的焊丝。
当焊件厚度为10mm时,焊丝直径2.5mm,焊接电流400~420A,电弧电压38~39V,送丝速度332m/h,焊接速度21m/h。
焊后,焊缝金属中铜的质量分数8%~10%为符合要求。
铜具有优良的导电性、导热性、耐腐蚀性、延展性及一定的强度等特性。
在电气、电子、化工、食品、动力、交通及航空航天工业中得到广泛应用。
在纯铜(紫铜)中添加10余种合金元素,形成固溶体的各类铜合金,如加锌为黄铜;加镍为白铜;加硅为硅青铜;加铝为铝青铜等等。
铜及铜合金可用钎焊、电阻焊等工艺方法实现连接,在工业发达的今天、熔焊已占据主导地位。
用焊条电弧焊、TIG焊、MIG焊等工艺方法容易实现铜及铜合金的焊接。
影响铜及铜合金焊接性的工艺难点主要有四项元素:一是高导热率的影响。
铜的热导热率比碳钢大7~11倍,当采用的工艺参数与焊接同厚度碳钢差不多时,则铜材很难熔化,填充金属和母材也不能很好地熔合。
二是焊接接头的热裂倾向大。

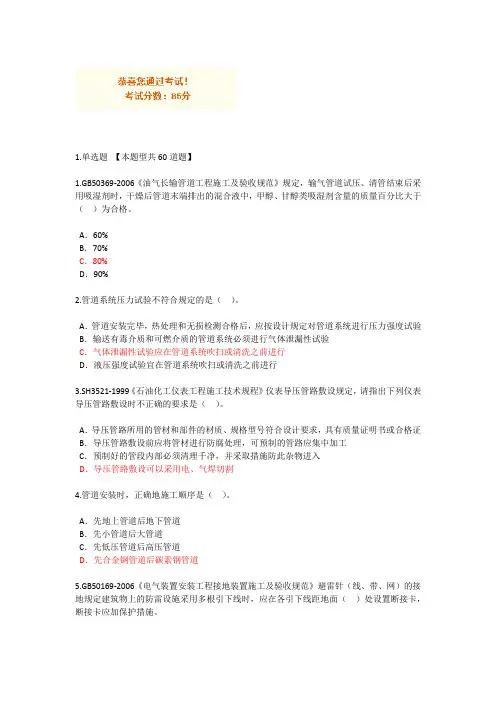

1.单选题【本题型共60道题】1.GB50369-2006《油气长输管道工程施工及验收规范》规定,输气管道试压、清管结束后采用吸湿剂时,干燥后管道末端排出的混合液中,甲醇、甘醇类吸湿剂含量的质量百分比大于()为合格。
A.60%B.70%C.80%D.90%2.管道系统压力试验不符合规定的是()。
A.管道安装完毕,热处理和无损检测合格后,应按设计规定对管道系统进行压力强度试验B.输送有毒介质和可燃介质的管道系统必须进行气体泄漏性试验C.气体泄漏性试验应在管道系统吹扫或清洗之前进行D.液压强度试验宜在管道系统吹扫或清洗之前进行3.SH3521-1999《石油化工仪表工程施工技术规程》仪表导压管路敷设规定,请指出下列仪表导压管路敷设时不正确的要求是()。
A.导压管路所用的管材和部件的材质、规格型号符合设计要求,具有质量证明书或合格证B.导压管路敷设前应将管材进行防腐处理,可预制的管路应集中加工C.预制好的管段内部必须清理千净,并采取措施防此杂物进入D.导压管路敷设可以采用电、气焊切割4.管道安装时,正确地施工顺序是()。
A.先地上管道后地下管道B.先小管道后大管道C.先低压管道后高压管道D.先合金钢管道后碳素钢管道5.GB50169-2006《电气装置安装工程接地装置施工及验收规范》避雷针(线、带、网)的接地规定建筑物上的防雷设施采用多根引下线时,应在各引下线距地面()处设置断接卡,断接卡应加保护措施。
A.1.5~1.8mB.1.8~2.1mC.2.1~2.4mD.2.4~2.7m6.GB50093-2002《自动化仪表工程施工及验收规范》规定,仪表管道的安装要求,直径小于()的铜管和不锈钢管,宜采用卡套式接头连接,也可采用承插法或套管法焊接。
承插法焊接时,其插入方向应顺着流体流向。
A.10mmB.13mmC.15mmD.18mm7.GB50094-1998《球形储罐施工及验收规范》规定,球壳上的人孔、接管和支柱等零部件的焊接不正确要求是()。
铜及铜合金焊接规程(总8页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--铜及铜合金焊接规程本规程规定了铜及铜合金焊接的基本要求,适用于铜及铜合金的手工钨极氩弧焊、气焊、熔化极氩弧焊和自动埋弧焊等焊接的铜及铜合金制单层容器、衬铜容器的铜焊接工艺。
一、焊接用材料:1.焊接用氩气纯度≥%,露点≤-50℃,并应符合GB/T4842或GB10624的规定。
当瓶装氩气的压力≤时不宜使用。
当预热不方便或要求熔深较大时可用70%Ar+30%N2的混合气体。
氮和氦作保护气体是氩气时熔深的2~3倍,但氮气也容易气孔增多倾向。
2.手工钨极氩弧焊电极采用铈钨电极。
电极直径应根据焊接电流大小来选择(使用时一般比焊接电流所要求的规格大一号的钨极),3.焊剂主要作用是去除氧化膜和其它一些杂质,防止熔池金属氧化和其它气体侵入熔池,并改善液体金属的流动性。
使用时可用无水酒精调成糊状或直接将焊剂粉放在坡口和两侧或用焊丝醮焊剂再焊接。
在气体保护焊时也可以使用焊剂以增强对熔池的保护作用。
4.对比较重要结构,为了消除氧的不良影响,必须选用含有铝、钛等强脱氧剂的焊丝;为了防止合金元素在焊接过程中氧化和蒸发:焊接黄铜(防止锌氧化和蒸发)时可选用含硅的焊丝并快速焊以减少高温停留时间,焊锡青铜(防止锡氧化和蒸发)时可采用含硅、磷等脱氧剂的焊丝并用硼砂和硼酸作熔剂,焊接铝青铜(防止铝氧化和蒸发)可采用氯化盐和氟化盐组成的熔剂。
5.二、施焊焊工:1.应按GB50236《现场设备工业管道焊接工程施工及验收规范》中的规定考试合格。
三、焊前准备:1.铜材坡口加工应采用机械方法(含剪切),如采用等离子火焰方法加工应从变色部分机械加工去掉不少于3mm,加工后的坡口表面应平整、光滑,不得有裂纹、分层、夹杂、毛刺、飞边和氧化色。
坡口表面应呈金属光泽;必要时对坡口及两侧不少于30 mm范围内一般应进行100%PT。
2.焊丝、坡口表面及其两侧不少于30 mm范围内必须表面的水、油污进行清理(包括去表面氧化膜、鳞片、污染和不合格的氧化色)。
精心整理现场设备、工业管道焊接工程施工及验收规范GBJ236-82目录第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第四节焊接工程交工验收附录附表1附表1-1附表1-2附表2附表3附表4附表5附表6附表7附表8附表9附表10附表11附表12附表13附表14附表15编制说明(82)各省、范》第第低温用)的手第1.1.3条用于现场焊接作业的其他标准和设计文件中的技术要求和规定,不得低于本规范。
第1.1.4条焊接作业的安全技术、劳动保护等应按现行有关规定执行。
第二节一般规定第1.2.1条对材料的要求:一、焊接工程中所用的母材和焊接材料应具备出厂质量合格证书,或质量复验报告;二、焊接工程中应优先选用已列入国家标准或部颁标准的母材和焊接材抖;三、如设计选用未列入标准的母材和焊接材料,应说明该材料的可焊性,并提出满足设计要求的焊接工艺试验资料。
第1.2.2条对设计文件的要求:设计文件必须标明母材、焊接材料、焊缝级别及接头型式,1并对焊接方法、焊前预热、焊后热处理及焊接检验提出明确要求。
第1.2.3条对施工单位的要求:一、施工单位必须有负责焊接工程的焊接技术人员、焊接检查人员、焊接检验人员及焊工;二、施工单位所用焊接设备必须具有参数稳定、调节灵活、满足焊接工艺要求和安全可靠的性能。
如需要进行焊后热处理,必须具有热处理设施;三、施工单位必须根据检验要求提供检验设备,以检测焊缝质量;第督,从事本规范所涉及焊接作业的焊工,必须按如下要求,分别经过考试合格:1、从事国家劳动总局颁发的《蒸汽锅炉安全监察规程》和《压力容器安全监察规程》所辖范围内的设备、压力容器及其所属管道(指蒸汽锅炉和压力容器出入口与外部接管连接的第一道环向焊缝、第一个法兰面或第一个螺纹接头以内的管道)焊接的焊工,须按国家劳动总局颁发的《锅炉压力容器焊工考试规则》的要求进行考试;2、从事《蒸汽锅炉安全监察规程》和《压力容器安全监察规程》所辖范围外的设备、容器和管道焊接的焊工,须按本规范第六章“焊工考试”的规定进行考试。
现场设备、工业管道焊接工程施工及验收规范GBJ236-82目录第一章总则第一节概述第二节一般规定第二章碳素钢及合金钢的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四节焊前预热及焊后热处理第三章铝及铝合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第四章铜及铜合金的焊接第一节材料第二节焊前准备第三节焊接工艺要求第五章焊接工艺试验第一节试验原则第二节试验要求第三节试验评定第六章焊工考试第一节一般规定第二节焊工操作技能考试第三节附则第七章焊接检验第一节焊接前检查第二节焊接中间检查第三节焊接后检查第四节焊接工程交工验收附录附表1附表1-1附表1-2附表2附表3附表4附表5附表6附表7附表8附表9附表10附表11附表12附表13附表14附表15编制说明主编部门:化学工业部批准部门:国家基本建设委员会实行日期:1982年8月1日国家基本建设委员会文件(82)建发施字25号关于颁发《现场设备、工业管道焊接工程施工及验收规范》的通知国务院有关部、总局,各省、市、自治区建委,基建工程兵:由我委委托化学工业部负责组织有关单位编写的《现场设备、工业管道焊接工程施工及验收规范》,经有关部门会审,现批准为国家标准施工及验收规范,编号为GBJ236—82,自一九八二年八月一日起实行。
本规范由化学工业部基建局管理和解释。
一九八二年一月二十日第一章总则第一节概述第1.1.1条为指导设备和工业管道的焊接工程特制定本规范。
它适用于石油、化工、电力、冶金、机械和轻纺等行业工程建设的施工现场。
第1.1.2条本规范适用于碳素钢(含碳量小于或等于0.3%)、合金钢(普通低合金结构钢、低温用钢、耐热钢及奥氏体不锈钢)、铝及铝合金(工业纯铝及防锈铝合金)、铜及铜合金(紫铜及黄铜)的手工电弧焊、氩弧焊、埋弧焊、二氧化碳气体保护焊和氧-乙炔焊。
第 1.1.3条用于现场焊接作业的其他标准和设计文件中的技术要求和规定,不得低于本规范。
第1.1.4条焊接作业的安全技术、劳动保护等应按现行有关规定执行。
