过程设备设计试题

《过程设备设计》期末复习题及答案第一章规程与标准1-1 压力容器设计必须遵循哪些主要法规和规程？答：1．国发[1982]22号：《锅炉压力容器安全监察暂行条例》（简称《条例》）；2．劳人锅[1982]6号：《锅炉压力容器安全监察暂行条例》实施细则；3．劳部发[1995]264号：关于修改《〈锅炉压力容器安全监察暂行条例〉实施细则》"压力容器部分"有关条款的通知；4．质技监局锅发[1999]154号：《压力容器安全技术监察规程》（简称《容规》）；5．劳部发[1993]370号：《超高压容器安全监察规程》；6．劳部发[1998]51号：《压力容器设计单位资格管理与监督规则》；7．劳部发[1995]145号：关于压力容器设计单位实施《钢制压力容器-分析设计标准》的规定；8．劳部发[1994]262号：《液化气体汽车罐车安全监察规程》；9．化生字[1987]1174号：《液化气体铁路槽车安全管理规定》；10．质技监局锅发[1999]218号：《医用氧舱安全管理规定》。

1-2 压力容器设计单位的职责是什么？答：1．设计单位应对设计文件的正确性和完整性负责；2．容器的设计文件至少应包括设计计算书和设计图样；3．容器设计总图应盖有压力容器设计单位批准书标志。

1-3 GB150-1998《钢制压力容器》的适用与不适用范围是什么？答：适用范围：1．设计压力不大于35MPa的钢制容器；2．设计温度范围按钢材允许的使用温度确定。

不适用范围：1．直接用火焰加热的容器；2．核能装置中的容器；3．旋转或往复运动的机械设备（如泵、压缩机、涡轮机、液压缸等）中自成整体或作为部件的受压器室；4．经常搬运的容器；5．设计压力低于0.1MPa的容器；6．真空度低于0.02MPa的容器；7．内直径（对非圆形截面，指宽度、高度或对角线，如矩形为对角线、椭圆为长轴）小于150mm的容器；8．要求作废劳分析的容器；9．已有其他行业标准的容器，诸如制冷、制糖、造纸、饮料等行业中的某些专用容器和搪玻璃容器。

过程设备设计期末考卷一、选择题（每题2分，共20分）1. 过程设备设计的主要目的是（）。

A. 提高设备性能B. 降低生产成本C. 保证设备安全D. 满足生产工艺要求2. 下列哪种设备不属于过程设备？（）A. 反应釜B. 蒸馏塔C. 风机D. 泵3. 过程设备设计的基本原则不包括（）。

A. 安全性B. 可靠性C. 经济性D. 实用性A. 生产能力B. 操作压力C. 设备材质D. 设备形状5. 下列哪种设备适用于高温、高压工况？（）A. 球罐B. 圆柱形储罐C. 立式储罐D. 卧式储罐6. 过程设备设计中，下列哪种应力属于一次应力？（）A. 温差应力B. 外压应力C. 重力应力D. 装饰应力A. GB 150B. ASMEC. JB 4732D. API8. 在过程设备设计中，下列哪种因素对设备的疲劳寿命影响最大？（）A. 材料性能B. 设备尺寸C. 工作温度D. 工作压力9. 下列哪种设备密封形式适用于有毒、易燃介质？（）A. 填料密封B. 垫片密封C. 橡胶密封D. 齿轮密封10. 过程设备设计中，下列哪种结构不利于设备的散热？（）A. 折流板B. 挡板C. 支承D. 拉杆二、填空题（每题2分，共20分）1. 过程设备设计的主要内容包括：____、____、____、____和____。

2. 压力容器的设计压力分为三个等级：____、____和____。

3. 设备的公称直径是指____的直径。

4. 过程设备设计中，常用的焊接方法有：____、____、____和____。

5. 在设备设计中，为了保证设备的强度和稳定性，通常需要对____、____、____和____等部位进行加强。

6. 设备的腐蚀裕量应根据____、____和____等因素确定。

7. 过程设备设计中，常用的法兰标准有：____、____和____。

8. 设备的绝热层分为____、____和____三个等级。

9. 设备的抗震设计应考虑____、____和____等因素。

过程设备设计复习题及答案换热设备6.1根据结构来分，下面各项中那个不属于管壳式换热器：（B ）A.固定管板式换热器B.蓄热式换热器C.浮头式换热器D.U形管式换热器6.2常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（C ）A.直接接触式换热器B.蓄热式换热器C.间壁式换热器D.中间载热体式换热器6.3下面那种类型的换热器不是利用管程和壳程来进行传热的：（B ）A.蛇管式换热器B.套管式换热器C.管壳式换热器D.缠绕管式换热器6.4下列关于管式换热器的描述中，错误的是：（C ）A.在高温、高压和大型换热器中，管式换热器仍占绝对优势，是目前使用最广泛的一类换热器。

B.蛇管式换热器是管式换热器的一种，它由金属或者非金属的管子组成，按需要弯曲成所需的形状。

C.套管式换热器单位传热面的金属消耗量小，检测、清洗和拆卸都较为容易。

D.套管式换热器一般适用于高温、高压、小流量流体和所需要的传热面积不大的场合。

6.5下列措施中，不能起到换热器的防振效果的有：（A）A.增加壳程数量或降低横流速度。

B.改变管子的固有频率。

C.在壳程插入平行于管子轴线的纵向隔板或多孔板。

D.在管子的外边面沿周向缠绕金属丝或沿轴向安装金属条。

6.1??按照换热设备热传递原理或传递方式进行分类可以分为以下几种主要形式：（ABC）A. 直接接触式换热器B. 蓄热式换热器C. 间壁式换热器D. 管式换热器6.2 下面属于管壳式换热器结构的有：（ABCD）A. 换热管B. 管板C. 管箱D. 壳体6.3 引起流体诱导振动的原因有：（ACD）A. 卡曼漩涡B. 流体密度过大C. 流体弹性扰动D. 流体流速过快6.4 传热强化的措施有：（BCD）A. 提高流量B. 增加平均传热温差C. 扩大传热面积D. 提高传热系数6.5 下列关于管壳式换热器的描述中，错误的是：（CD）A.管壳式换热器结构简单、紧凑、能承受较高的压力。

B.管壳式换热器适用于壳侧介质清洁且不易结垢并能进行清洗的场合。

过程设备设计题解1.压力容器导言习题1. 试应用无力矩理论的基本方程，求解圆柱壳中的应力（壳体承受气体内压p ，壳体中面半径为R ，壳体厚度为t ）。

若壳体材料由20R （MPa MPa s b 245,400==σσ）改为16MnR（MPa MPa s b 345,510==σσ）时，圆柱壳中的应力如何变化？为什么？解：○1求解圆柱壳中的应力 应力分量表示的微体和区域平衡方程式：δσσθφzp R R -=+21φσππφsin 220t r dr rp F k r z k=-=⎰圆筒壳体：R 1=∞，R 2=R ，p z =-p ，r k =R ，φ=π/2tpRpr tpR k 2sin 2===φδσσφθ○2壳体材料由20R 改为16MnR ，圆柱壳中的应力不变化。

因为无力矩理论是力学上的静定问题，其基本方程是平衡方程，而且仅通过求解平衡方程就能得到应力解，不受材料性能常数的影响，所以圆柱壳中的应力分布和大小不受材料变化的影响。

2. 对一标准椭圆形封头（如图所示）进行应力测试。

该封头中面处的长轴D=1000mm ，厚度t=10mm ，测得E 点（x=0）处的周向应力为50MPa 。

此时，压力表A 指示数为1MPa ，压力表B 的指示数为2MPa ，试问哪一个压力表已失灵，为什么？解：○1根据标准椭圆形封头的应力计算式计算E 的内压力： 标准椭圆形封头的长轴与短轴半径之比为2，即a/b=2，a=D/2=500mm 。

在x=0处的应力式为：MPa abt p btpa 15002501022222=⨯⨯⨯===θθσσ ○2从上面计算结果可见，容器内压力与压力表A 的一致，压力表B 已失灵。

3. 有一球罐（如图所示），其内径为20m （可视为中面直径），厚度为20mm 。

内贮有液氨，球罐上部尚有3m 的气态氨。

设气态氨的压力p=0.4MPa ，液氨密度为640kg/m 3，球罐沿平行圆A-A 支承，其对应中心角为120°，试确定该球壳中的薄膜应力。

过程设备设计复习题及答案一、单选题1.压力容器导言1.1所谓高温容器是指下列哪一种：（A ）A.工作温度在材料蠕变温度以上B.工作温度在容器材料的无塑性转变温度以上C.工作温度在材料蠕变温度以下D.工作温度高于室温1.2GB150适用下列哪种类型容器：（B ）A.直接火加热的容器B.固定式容器C.液化石油器槽车D.受辐射作用的核能容器1.3一个载荷稳定均匀的内压厚壁圆筒最好采用哪种设计准则：（B ）A 弹性失效B 塑性失效C 爆破失效D 弹塑性失效1.4有关《容规》适用的压力说法正确的是：（B ）A.最高工作压力大于0.01MPa(不含液体静压力)B.最高工作压力大于等于0.1MPa(不含液体静压力)C.最高工作压力大于1MPa(不含液体静压力)D.最高工作压力大于等于1MPa(不含液体静压力)1.5 C ）A.Ⅰ类B.Ⅱ类C.Ⅲ类D.不在分类范围1.6影响过程设备安全可靠性的因素主要有：材料的强度、韧性和与介质的相容性；设备的刚度、抗失稳能力和密封性能。

以下说法错误的是：（B ）A.材料强度是指在载荷作用下材料抵抗永久变形和断裂的能力B.冲击吸收功是指材料断裂过程中吸收变形能量的能力C.刚度是过程设备在载荷作用下保持原有形状的能力D.密封性是指过程设备防止介质或空气泄漏的能力1.7毒性为中度危害的化学介质最高容许质量浓度为：（）CA.<0.1mg/m3D.10mg/m31.8内压容器中，设计压力大小为50MPa的应划分为：（C ）A.低压容器B.中压容器C.高压容器D.超高压容器1.9下列属于分离压力容器的是：（C ）A.蒸压釜B.蒸发器C.干燥塔D.合成塔2.压力容器应力分析2.1在厚壁圆筒中，如果由内压引起的应力与温差所引起的热应力同时存在，下列说法正确的是：（D ）A.内加热情况下内壁应力和外壁应力都有所恶化B.内加热情况下内壁应力和外壁应力都得到改善C.内加热情况下内壁应力有所恶化，而外壁应力得到改善D.内加热情况下内壁应力得到改善，而外壁应力有所恶化2.2通过对最大挠度和最大应力的比较，下列关于周边固支和周边简支的圆平板说法正确的是：（A）A.周边固支的圆平板在刚度和强度两方面均优于周边简支的圆平板B.周边固支的圆平板仅在刚度方面均优于周边简支的圆平板C.周边固支的圆平板仅在强度方面均优于周边简支的圆平板D.周边简支的圆平板在刚度和强度两方面均优于周边固支的圆平板2.3下列有关受均布外压作用圆筒的失稳情况的叙述，错误的是：（A ）A.失稳临界压力与材料屈服点无关B.受均布周向外压的长圆筒的临界压力与L无关C.很短的圆筒在受均布轴向压缩载荷时将出现对称失稳D.圆筒的形状缺陷对圆筒的稳定性产生很大影响2.4下列不属于提高厚壁圆筒屈服承载能力的措施为：（D）A.增加壁厚B.采用多层圆筒结构，对内筒施加外压C.自增强处理D.采用分析设计的方法2.5下列有关不连续应力的叙述，错误的为：（C ）A.不连续应力是由于结构不连续引起变形不协调造成的B.具有局部性与自限性的特征C.其危害程度比总体薄膜应力大D.脆性材料制造的壳体对不连续应力十分敏感2.6下列关于局部载荷说法正确的是：（）CA.对管道设备附件设置支架，会增加附件对壳体的影响B.对接管附件加设热补偿元件，无明显意义C.压力容器制造中出现的缺陷，会造成较高的局部应力D.两连接件的刚度差大小与边缘应力无明显关系2.7外压的短圆筒，失稳时，出现的波形个数为：（C ）A.两个B.四个C.大于两个D.大于四个2.8下列关于薄壳应力分析中应用的假设，错误的是：（D ）A.假设壳体材料连续，均匀，各向同性B.受载后的形变是弹性小变形C.壳壁各层纤维在变形后互不挤压D.壳壁各层纤维在变形后互相挤压2.9关于薄圆平板的应力特点，下列表述错误的是：（B ）A.板内为二向应力，切应力可予以忽略B.正应力沿板厚分布均匀C.应力沿半径分布与周边支承方式有关D.最大弯曲应力与（R/t）的平方成正比3.压力容器材料及环境和时间对其性能的影响3.1在压力容器制造过程中应用最广的焊接方法是：（A ）A.熔焊B.压焊C.钎焊D.点焊3.2一般高压容器的平盖制造用的钢材是：（C ）A.钢板B.钢管C.锻件D.铸件3.3在焊接中力学性能得到明显改善，是焊接接头中组织和性能最好的区域是：（B ）A.过热区B.正火区C.融合区D.焊缝3.4下列不属于压力容器焊接结构的设计应遵循的原则的是：（D）A.尽量采用对接接头结构，不允许产生未熔透缺陷B.尽量采用全熔透的结构，不允许产生未熔透缺陷C.尽量减少焊缝处的应力集中D.尽量选用好的焊接材料3.5下列焊接接头中可能出现的缺陷，最危险的是：（A ）A.裂纹B.夹渣C.气孔D.未熔透3.6下列金属会产生低温变脆的是：（B ）A.铜B.碳素钢C.铝D.奥氏体不锈钢3.7磁粉检测属于：（D ）A.破坏性检验B.外观检查C.密封性检查D.无损检测3.8下列关于硫化学成分在钢材中的作用说法正确的是：（C ）A.硫元素不是钢材中的有害元素。

一、判断题（×）1、压力容器分为三类：第一类压力容器，第二类压力容器，第三类压力容器，其中低压的具有极度毒性的压力容器属于第一类压力容器。

（×）2、弹性模数E 和泊桑比µ是金属材料的重要力学性能，一般钢材的E 和µ都不随温度的变化而变化，所以都可以取为定值。

（√）3、凹凸压紧面安装时易于对中，还能有效防止垫片被挤压出压紧面，适用与管法兰和容器法兰。

（√）4、在焊接中要注意，焊缝不要布置在高应力区，焊缝要尽可能避免交叉。

（√）5、在分馏塔机械设计中，水压试验时仅考虑风弯矩，最大弯矩为 e W M M M +=3.0max（ √ ）6、应变硬化将使材料的比例极限提高而塑性降低。

（ √ ）7、依据弹性失效理论，容器上一处的最大应力达到材料设计温度下的屈服点t s σ时，即宣告该容器已经“失效”。

（ √ ）8、影响焊接接头系数的因素较多，主要与焊接接头形式和焊缝无损检测的要求和长度比例有关。

（ ×）9、平焊法兰的刚度高于对焊法兰的刚度，可以承受更高的压力。

（ ×）10、壳体失稳时的临界压力随壳体材料的弹性模量E 、泊松比的增大而增大，而与其他因素无关。

（√ ）11、毒性程度为极度和高度危害介质，且PV 乘积大于等于0.2MPa•m 3 的低压容器属于第三类压力容器。

（√）12、开孔补强等面积补强法的的设计原则是：承受压力的壳体被削去的面积，必须在开孔周围补强范围之内补回同样的金属面积。

（×）13、对于受内压壳体，其上面各点一定是受到拉应力的作用，而不会受到压应力的作用。

（×）14、有效厚度为名义厚度减去钢材负偏差。

（√）15、对管壳式换热器，采用管内翅片虽然增加了传热面积，但是也改变了流体在管内的流动形势和阻力分布，泵功率的损失也会相应增加。

二、简答题1、压力容器设计有哪些设计准则？它们和压力容器失效形式有什么关系？答：压力容器的设计准则大致可分为强度失效设计准则、刚度失效设计准则、稳定失效设计准则和泄漏失效设计准则四大类。

第三版过程设备设计思考题及答案（5-8）5.储存设备5.1 设计双鞍座卧式容器时，支座位置应该按照那些原则确定？试说明理由。

5.2 双鞍座卧式容器受力分析与外伸梁承受均布载荷有何相同何不同，试用剪力图和弯距图比较。

5.3 “扁塌”现象的原因是什么？如何防止这一现象出现？5.4 双鞍座卧式容器设计中应计算那些应力？如何产生的？5.5 鞍座包角对卧式容器筒体应力和鞍座自身强度有何影响？5.6 在什么情况下应对卧式容器进行加强圈加强？5.7 球形储罐有哪些特点？设计球罐时应考虑那些载荷？各种罐体型式有何特点？5.8 球形储灌采用赤道正切柱式支座时，应遵循那些准则？5.9 液化气体存储设备设计时如何考虑环境对它的影响？6.换热设备6.1换热设备有哪几种主要形式？6.2间壁式换热器有哪几种主要形式？各有什么特点？6.3管壳式换热器主要有哪几种形式？6.4换热器流体诱导震动的主要原因有哪些？相应采取哪些防震措施？6.5换热管与管板有哪几种连接方式？各有什么特点？6.6换热设备传热强化可采用哪些途径来实现？7.塔设备7.1塔设备由那几部分组成？各部分的作用是什么？7.2填料塔中液体分布器的作用是什么？7.3试分析塔在正常操作、停工检修和压力试验等三种工况下的载荷？7.4简述塔设备设计的基本步骤。

7.5塔设备振动的原因有哪些？如何预防振动？7.6塔设备设计中，哪些危险界面需要校核轴向强度和稳定性？8.反应设备8.1反应设备有哪几种分类方法？简述几种常见的反应设备的特点。

8.2机械搅拌反应器主要由哪些零部件组成？8.3搅拌容器的传热元件有哪几种？各有什么特点？8.4 搅拌器在容器内的安装方法有哪几种？对于搅拌机顶插式中心安装的情况，其流型有什么特点？8.5常见的搅拌器有哪几种？简述各自特点。

8.6涡轮式搅拌器在容器中的流型及其应用范围？8.7 生物反应容器中选用的搅拌器时应考虑的因素？8.8搅拌轴的设计需要考虑哪些因素？8.9搅拌轴的密封装置有几种？各有什么特点？思考题答案：5.储存设备思考题5.1根据JB4731规定，取A小于等于0.2L，最大不得超过0.25L，否则容器外伸端将使支座界面的应力过大。

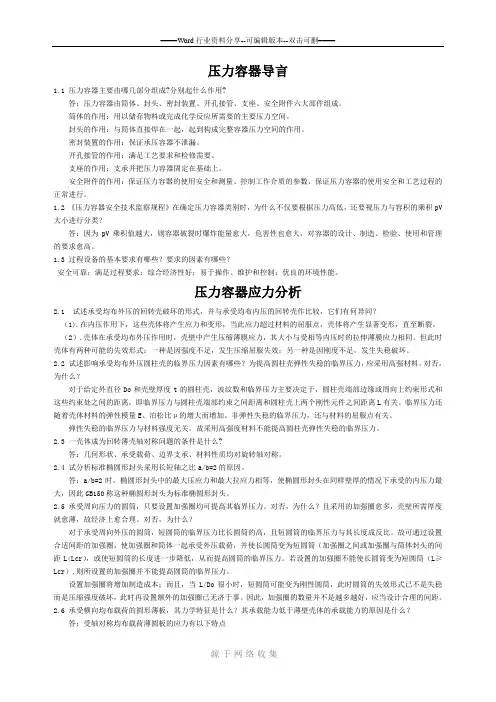

压力容器导言1.1 压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。

筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。

封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。

密封装置的作用：保证承压容器不泄漏。

开孔接管的作用：满足工艺要求和检修需要。

支座的作用：支承并把压力容器固定在基础上。

安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。

1.2 《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV 大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

1.3 过程设备的基本要求有哪些？要求的因素有哪些？安全可靠；满足过程要求；综合经济性好；易于操作、维护和控制；优良的环境性能。

压力容器应力分析2.1 试述承受均布外压的回转壳破坏的形式，并与承受均布内压的回转壳作比较，它们有何异同？（1).在内压作用下，这些壳体将产生应力和变形，当此应力超过材料的屈服点，壳体将产生显著变形，直至断裂。

（2）.壳体在承受均布外压作用时，壳壁中产生压缩薄膜应力，其大小与受相等内压时的拉伸薄膜应力相同。

但此时壳体有两种可能的失效形式：一种是因强度不足，发生压缩屈服失效；另一种是因刚度不足，发生失稳破坏。

2.2 试述影响承受均布外压圆柱壳的临界压力因素有哪些？为提高圆柱壳弹性失稳的临界压力，应采用高强材料。

对否，为什么？对于给定外直径Do和壳壁厚度t的圆柱壳，波纹数和临界压力主要决定于，圆柱壳端部边缘或周向上约束形式和这些约束处之间的距离，即临界压力与圆柱壳端部约束之间距离和圆柱壳上两个刚性元件之间距离L有关。

临界压力还随着壳体材料的弹性模量E、泊松比μ的增大而增加。

思考题1．压力容器导言1.1??介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。

压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。

设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。

介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。

压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。

因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。

例如，Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

又如，易燃介质压力容器的所有焊缝均应采用全熔透结构1.2??压力容器主要由哪几部分组成？分别起什么作用？筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。

支座：压力容器靠支座支承并固定在基础上。

安全附件：保证压力容器的安全使用和工艺过程的正常进行。
