触摸式多路报警器的设计与制作电子技术实训设计任务书一、设计目的1．掌握各种不同类型二极管在电路中的作用；2．掌握三极管的原理与应用；3．熟悉555时基电路的功能和作用。
二、设计任务1．设计一个触摸式多路报警器，可将触摸片直接安置在被防护的物体上，当有人接触物体时，电路被触发，发出报警声。
2．报警形式为声光报警，并且，报警声音要实现高低起伏。
三、设计要求1．利用555时基电路实现报警声音的高低起伏；2．选择合适的电阻、二极管、三极管等器件；3．完成全电路理论设计、制作、调试，并画出电路原理图；4．撰写设计报告（包括调试总结报告）；5．上交制作产品一件。
四、电路简介及原理框图防盗报警器的关键部分是报警控制电路，由控制电路控制声、光报警信号的产生。
该电路采用三极管与可控硅进行控制，无偷盗情况时，使三极管处在截止状态，则被控器的声、光信号产生电路不工作；一旦有偷盗情况，立即使三极管导通，被控器的声、光信号产生电路产生声、光报警信号，呼叫值班人员采取相应措施。
（1）原理框图报警器的原理框图如图2-1所示：交流电源→控制电路→报警电路（2) 、工作原理触摸式多路报警器可将触摸片直接安置在被防护的物体上，当有人直接接触物体时，电路被触发，发出警报声。
本电路由六组触摸电路组成，可以根据需要增加若干组，但后面的报警声相电路不必变动。
（3）控制电路触摸片A~F与集成反相器F1~F6组成触摸信号输入控制门，VD1~VD6组成隔离电路，将触摸片与电源单向隔离。
当电路处于检测状态时隔离二极管使触摸片保持高电平状态，当触摸片被触摸时可使触摸片保持低点平以第一路为例，当触摸片A被触摸后，触摸片A变为低电平，由于VD1的隔离，A保持低电平。
当触摸形成的低电平经F1变向后变为高电平。
这时LED1发光，VT1 VT2导通，VT3接着导通。
VT3导通后，通过VD7 R4又使VT4导通。
由于VT4相当于电源的开关，控制者报警声响的电源回路，VT4导通后报警声响电路的电源回路被接通，报警声响电路发出报警声（电路图如下）A BC D FVTE9014VT29014LED~~LED6R12409014VT4R6100KR510KR32KR22KR4180KICE(F1~~F6)CD4069B 1F1IF2IF3IF4IF5IF6VD7C210u（4）报警电路IC2、IC3组成调制型报警声响电路，其中IC2与R5、R6及C2组成低频锯齿波发生器，输出的锯齿波通过VT5加至IC3的⑤脚，对IC2产生的矩形波进行调制，使其发出高低起伏的报警声响（电路图如下）IC2 NE555IC3 NE5559014 VT4C4100uR810KR74.7KR975KC30.01uVT5901212V（5）总体电路图如下IC2 NE555IC3 NE555A BC D FVTE9014VT29014LED~~LED6R12409014VT4C4100uR810KR74.7KR975KC30.01uVT59012R6100KR510KR32KR22KR4180KICE(F1~~F6)CD4069B 1F112VIF2IF3IF4IF5IF6VD7C210u五、单元电路简介(1)CD4069 芯片简介（1）NE555芯片简介NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。
触摸式防盗报警器本例介绍一款以555时基集成电路和9561音效集成电路为主要元器件制作的触摸式声光防盗报警器，它具有电路简单、容易制作、性能可靠等特点，既可用于家庭，库房、店面的防盗报警，也可用于玩具等方面。
电路工作原理该触摸式防盗报警器电路由单稳态触发器、电子开关，声音报警电路和闪光报警电路组成，如图6-41所示。
单稳态触发器电路由时基集成电路IC1、电阻器R1、电容器C1~C3、触模片A和电位器RP1组成。
电子开关电路由电阻器R2和晶体管V1组成。
声音报警电路由音效集成电路IC2、电配器R3、R4、晶体管V2和扬声器BL组成。
闪光报警电路由晶体管V3、电位器RP2、电阻器R5和发光二极管VL组成。
单稳态触发器电路通电工作后，IC1的3脚输出低电平，V1处于截止状态，IC2和V2、V3均无工作电压，BL不发声，VL不发光。
当窃贼用手触及金属片A时，IC1受触发而翻转，由稳态进入暂态，其3脚由低电平变为高电平，使V1导通，IC2和V2、V3通电工作，IC2输出的音效电信号经V2放大，驱动扬声器BL发出报警声。
V2集电极的一部分信号经V3进一步放大后，驱动VL工作，使VL与报警声同步闪光。
调整RP1的限值，可以改变单稳态触发器动作的灵敏度。
调整RP2的阻值，可改变VL闪光的灵敏度。
元器件选择R1~R5选用1/4W碳膜电阻器或金属膜电阻器。
RP1和RP2均选用膜式可变电阻器。
C1和C3均选用独石电容器;C2选用耐压值为16V的铝电解电容器。
VL选用φ5mm的红色高亮度发光二极管。
V1和V2选用3DG12或C8050、S8050、3DK4型硅NPN晶体管;V3选用S8550或3CG8550型硅PNP晶体管或3AX31型锗PNP晶体管。
IC1选用NE555或5G1555、μA555型时基集成电路;IC2选用KD9561或CW9561型四声模拟音效集成电路点，BL选用0.25~0.5W、8Ω的电动式扬声器。
触摸式报警灯的设计方案苏霞1、研究目的、意义和必要性：报警器随着时代的发展进入了千家万户，它与人们生活密不可分。
它具有灵敏度高、轻便、实用等特点，可以安装在门或窗上，该报警器一经触发便能自动报警，并能在预定时间后自动停报。
该触摸式防盗报警器设计时，可以针对不同的场合，进行系统的改进。
考虑到实际现场环境和用户的安全防范要求，具有一定的抗干扰能力，可以防止各种误报现象的发生。
系统的灵敏度和可靠性很高。
2、研究目标：制作触摸报警器可以防止小偷，保护客户的财产安全，节省成本，而且省电等优点。
3、主要研究开发内容：触摸式报警器的制作：包括DXP画图、PCB制板，焊接与组装调试，采用SGL8022W芯片。
4、项目创新点及拟解决的关键技术问题：安全，节能，价格低廉，安装方便且不影响房子美观。
5、工作原理：6、研究方法和工艺技术路线：7.项目进度安排：三个月内完成此项目，一个月用来查找资料，与老师.同学讨论，交流，设计出可行方案，一个月自己购买元件，元件购买齐全后，进行安装与焊接；一个月调试进行改进；经过改进后，无线门铃产品上市。
8.设计项目的基本条件：现有电脑，电子书籍用来查找资料，姜老师指导，同学们的相互讨论，安装、焊接工具齐全。
9.总经费预算、资金筹措方式及来源：此产品需二百元左右，经费由学校支付.10.项目负责人及主要成员简介：项目负责人：苏霞，就读学校：江西省电子技师学院。
姜老师，江西省电子技师学院教师。
11.项目的组织管理及相关保障措施：安全用电、文明生产、节约成品、保证质量。
12.风险分析：注意安全用电、文明生产、产品研发成功销售有保证。
University of South China电子技术课程设计题目：触摸防盗报警器学院：电气工程学院专业：自动化班级：07级2班学号：************名：***指导教师：**2010年1月17日设计课题题目：触摸防盗报警器一、设计任务与要求1）设计一个简单的触摸式防盗报警器，以起到触摸防盗报警的功能。
2）该防盗报警器，适用于仓库、住宅等地的防盗报警。
3) 防盗路数可根据需要任意设定。
4) 一旦小偷触摸报警器，该报警器通过扬声器发出报警声响。
二、电路原理分析与方案设计1.1总体方案设计题目要求设计一个触摸式防盗报警系统，整个系统可以划分为几个模块。
首先为电源模块，考虑到我所使用的芯片电压为4.5伏，所以可采用先通过桥堆整流，然后滤波，选用比较常用的电源稳压芯片7805便可以得到实验所需要的4.5v 电压。
其次为单稳态触发模块，用来控制输出的电压，以驱动报警集成电路。
最后为三声模拟声报警集成电路，可直接驱动扬声器发声。
可产生三种不同的模拟报警声响，是制作各种报警器的良好声源。

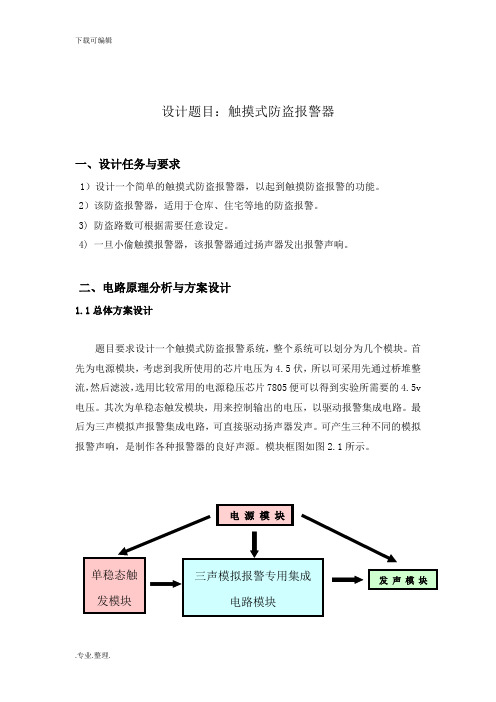

模块框图如图2.1所示。
图2.11.2.1电路原理：触摸式防盗报警器的电路见图2-1。
A1中与非门I和Ⅱ组成了单稳态触发器，A 2与R2、B组成了模拟音响发生器。
平时，与非门Ⅱ输出高电平，经与非门Ⅲ接成的反相器后变为低电平，所以A2无电不工作，整机静态电流仅几个μA。
当人体碰到触摸电极M时，人体从周围空间感应到的杂波信号经VD整流在与非门I 的一个输入端a获得负脉冲信号，使单稳态电路翻转进入暂态，与非门Ⅱ的输出端突变为低电平，经与非门皿反相后输出高电平，使A2得电工作，B即发出“伍一呜一”警报声。
当暂态时间一过，单稳态电路恢复稳态，A2就停止工作，警报声消失。
本电路的暂态时间由RICI时间常数决定，约20s左右。
即每触摸一次M，B 发警报声20s左右；再次触碰，再次发声。
如要延长暂态（报警）时间，可加大R 1或C1；反之应减小R1或C1数值。
设计题目：触摸式防盗报警器一、设计任务与要求1）设计一个简单的触摸式防盗报警器，以起到触摸防盗报警的功能。
2）该防盗报警器，适用于仓库、住宅等地的防盗报警。
3) 防盗路数可根据需要任意设定。
4) 一旦小偷触摸报警器，该报警器通过扬声器发出报警声响。
二、电路原理分析与方案设计1.1总体方案设计题目要求设计一个触摸式防盗报警系统，整个系统可以划分为几个模块。
首先为电源模块，考虑到我所使用的芯片电压为4.5伏，所以可采用先通过桥堆整流，然后滤波，选用比较常用的电源稳压芯片7805便可以得到实验所需要的4.5v 电压。
其次为单稳态触发模块，用来控制输出的电压，以驱动报警集成电路。
最后为三声模拟声报警集成电路，可直接驱动扬声器发声。
可产生三种不同的模拟报警声响，是制作各种报警器的良好声源。
模块框图如图2.1所示。
图2.11.2.1电路原理：触摸式防盗报警器的电路见图2-1。
A1中与非门I和Ⅱ组成了单稳态触发器，A 2与R2、B组成了模拟音响发生器。
平时，与非门Ⅱ输出高电平，经与非门Ⅲ接成的反相器后变为低电平，所以A2无电不工作，整机静态电流仅几个μA。
当人体碰到触摸电极M时，人体从周围空间感应到的杂波信号经VD整流在与非门I 的一个输入端a获得负脉冲信号，使单稳态电路翻转进入暂态，与非门Ⅱ的输出端突变为低电平，经与非门皿反相后输出高电平，使A2得电工作，B即发出“伍一呜一”警报声。
当暂态时间一过，单稳态电路恢复稳态，A2就停止工作，警报声消失。
本电路的暂态时间由RICI时间常数决定，约20s左右。
即每触摸一次M，B 发警报声20s左右；再次触碰，再次发声。
如要延长暂态（报警）时间，可加大R 1或C1；反之应减小R1或C1数值。
1.2.2触摸式防盗报警器电路原理图如下图2.2 触摸式防盗报警器电路原理图1.2.3电路说明此触摸报警器，具有电路简单、制作容易，性能稳定、可靠等特点。
1.2.4总体方案分析：本设计利用与非门和KD9561四声模拟声电路设计并制作触摸式防盗报警装置。
摘要目前，我国国内生产总值稳定而快速的增长，人们的生活水平有了很大的提高，但与此同时，社会人口的流动性大大增加了，社会结构和社会治安都日趋复杂，入室抢窃、偷盗等诸多社会问题的频繁发生，使人们对家庭生命财产的安全越来越重视。
传统的机械式（防盗网、防盗窗）家居防卫系统在实际使用中暴露了很多隐患，但先进的技术总为人带来很多的便利，触摸式报警器有着传统防盗系统所不可及的优势，其自动化程度高，是防盗的一道有力武器。
此次电子技术课程设计我的选题是触摸式报警器，触摸式报警器用途十分广泛，不仅可用于私家的住宅、车辆的安全防盗，也可以用于企事业单位厂房、贵重物品等防盗，省去了过去的大量金属电网等等它的设计对于安全防盗是非常有必要的。
同时也对电子专业的课程有了进一步的了解与掌握，并能够应用有关的专业理论去完成电子课程设计。
本课程设计设计通过触摸电极片，经电容处理所得尖波信号触发IC1NE555的2脚使定时器进入暂稳态，达到定时30S的效果，输出端3脚输出高电平触发IC2NE555振荡电路产生周期为T的振荡信号，振荡信号经LM386芯片构成的集成功率放大电路放大驱动扬声器发出报警声，30S后,IC1的3脚输出高低电平，报警声消失，直至下一次触摸电极片。
关键词：触摸式报警器；NE555；LM386芯片目录1绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.1前言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.2整体电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12设计内容及要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22.1设计任务及要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22.2总体方案设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22.3元器件介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23设计原理及参考电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．63.1单稳态电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．63.2音频振荡电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．63.3功率放大电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．73.4整体电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．94设计总结及心得体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．121 绪论1.1前言目前，我国国内生产总值稳定而快速的增长，人们的生活水平有了很大的提高，但与此同时，社会人口的流动性大大增加了，社会结构和社会治安都日趋复杂，入室抢窃、偷盗等诸多社会问题的频繁发生，使人们对家庭生命财产的安全越来越重视。
触摸防盗报警器课程设计一、课程目标知识目标：1. 学生能理解触摸防盗报警器的基本工作原理，掌握相关的电子元件知识，如触摸传感器、蜂鸣器等。
2. 学生能描述触摸防盗报警器的电路连接方式，并解释其电路图的构成。
3. 学生了解触摸防盗报警器在生活中的应用，认识到科技与日常生活的紧密联系。
技能目标：1. 学生能够独立完成触摸防盗报警器的组装，并正确进行电路连接。
2. 学生能够运用已学知识分析并解决触摸防盗报警器组装过程中遇到的问题。
3. 学生能够通过实际操作，提高动手实践能力和团队协作能力。
情感态度价值观目标：1. 学生通过触摸防盗报警器的制作，培养对科学技术的兴趣和求知欲，激发创新意识。
2. 学生在实践过程中，学会尊重事实，遵循科学规律，树立正确的科学态度。
3. 学生通过团队合作，培养沟通协调能力和集体荣誉感，增强自信心。
课程性质：本课程为信息技术与电子技术的跨学科综合实践活动，旨在培养学生的动手实践能力、创新意识和科学素养。
学生特点：五年级学生对电子技术有一定的基础知识，好奇心强，喜欢动手实践，但需进一步引导和培养团队协作能力。
教学要求：教师需结合学生特点，采用启发式教学，引导学生主动探究，注重培养学生的动手实践能力和创新能力。
在教学过程中，关注学生的个体差异，给予个性化的指导和评价。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高学生的综合素养。
二、教学内容1. 触摸传感器原理：介绍触摸传感器的工作原理、特性及应用场景，结合课本相关章节，让学生了解触摸传感器在防盗报警器中的作用。
2. 电子元件知识：回顾并拓展课本中涉及的电子元件，如电阻、电容、二极管、三极管等，重点讲解蜂鸣器的工作原理及使用方法。
3. 电路连接与电路图：讲解触摸防盗报警器的电路连接方式，让学生掌握电路图的阅读与绘制方法，结合实际操作，学会正确连接电路。
4. 触摸防盗报警器组装：根据教材内容，设计详细的组装步骤，让学生动手实践，掌握触摸防盗报警器的组装方法。
项目二：触摸式防盗报警器一、题目：设计一个触摸式防盗报警器，，触摸感引起为一金属小片，当有人触摸时，蜂鸣器发出声音，持续发出报警信号，直到断开电源为止，根据上述要求，设计出电路，并确定元件参数二、题目分析：该题目可以使用场效应管，双极性三极管，可控硅等元器件。
电路设计思路是可用场效应管将人体感应信号转换为电压的变化，经过晶体管放大，触发可控硅，再接通电路。
三、方案设计与选择：（一）方案方案一：直接触发器接在发光二极管上方案二：利用单片机编程实现检测目的方案三：使用场效应管，双极性三极管，发光二极管，可控硅等元件。
将人体感应信号转换为电压的变化，经过晶体管放大，触发可控硅，再接通电路。
（二）优缺点方案一：信号未放大，误差很大方案二：部分内容还未学，而且工作不稳定方案三：方案最佳，可以消除感应信号的干扰，将人体感应信号转换为电压的变化，经过晶体管放大，触发可控硅，再接通电路，从而达到触发报警的效果。
（三）选择方案我选择方案三进行设计，方案最佳，可以消除感应信号的干扰，通过场效应管，人体感应信号转换为电压的变化，经过晶体管放大，触发可控硅，再接通电路，从而达到触发报警的效果。
四、设计方框图五、设计电路图（一）原理电路图（二）电路原理如图所示触摸报警器的电路，主要由电源电路、触摸延迟电路、可控硅开关电路及负阻振荡器等四大部组成。
电源电路由VD1、VD2、C1、C2等触摸 电极 电压 放大 交流 放大 锁存 报警组成，为触摸延迟电路提供约12V直流工作电压。
触摸延迟电路主要由ＶＴ１等元件组成，平时VT1处于截止状态，可控硅VS因无触发电压而处于关断状态，后续电路无电不工作。
N为触摸电极片，当人手触碰时，人体泄漏电流经电阻R1、R2注入VT1的发射结，使VT1导通，C2上的12V直流电压经VT1、VD3向可控硅VS门极提供正向门极电流，使VS迅速开通，电容C4两端可获得300V左右的直流高压。
VT2、R4、R5、RP及B组成的负阻振荡器立刻起振，压电陶瓷片B就发出响亮的报警声。
ΞΞΞΞΞΞ学院
ΞΞΞΞ
综合性实验报告
实验项目名称触摸式防盗报警器
所属课程名称电子工程
实验日期
班级
学号
姓名
成绩
电子工程系
触摸式警报器工作原理图
电路中单稳态触发器有导线M，场效应晶体管和一个555组成。
多谐振荡器由一个555电阻R4、R5和电容器C3组成，CS为电解电容，B为扬声器。
无人触摸M时单稳态触发器中的555中的2引脚为高电平。
3引脚输入低电平，多谐电路不工作扬声器不发声。
当人触摸M时使单稳态触发器中2引脚变为低电平，3输出的高电平使多谐振荡器电路工作扬声器发声。
【实验环境】（使用的软件）
实验元器件的选择：
电子实验箱、万用表、导线、导线、9伏直流电、示波器。

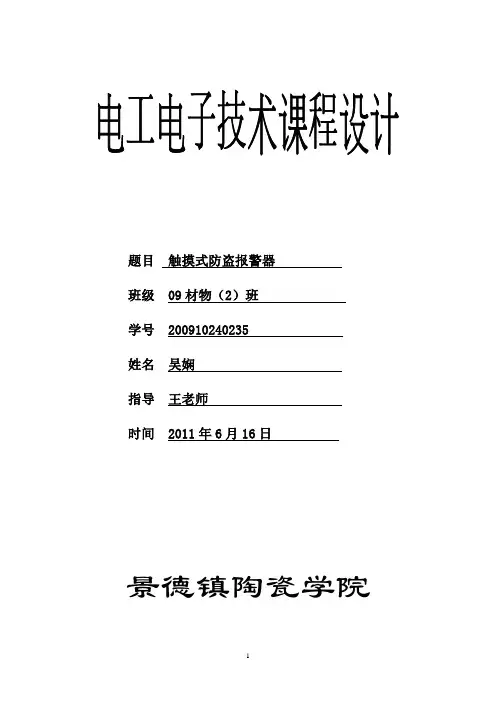

题目触摸式防盗报警器班级 09材物（2）班学号 200910240235 姓名吴娴指导王老师时间 2011年6月16日景德镇陶瓷学院电工电子技术课程设计任务书姓名吴娴_________ 班级___09材物2班_________ 指导老师王老师设计课题：触摸式防盗报警器设计任务与要求本课程设计一种在家庭和企业中使用的触摸式防盗报警器。
