主板检测卡代码表1、特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同bios（常用ami、award、phoenix）用同一代码代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的bios，您可查阅您的电脑使用手册，或从主板上的bios 芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的pci槽只有一部分代码出现，但isa槽有完整自检代码输出。
且目前已发现有极个别原装机主板的isa槽无代码输出，而pci槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同pci槽，有的槽有完整代码送出，如dell810主板只有靠近cpu的一个pci槽有完整代码显示，一直变化到"00"或"ff"，而其它pci槽走到"38"后则不继续变化。
6、复位信号所需时间isa与pci不一定同步，故有可能isa开始出代码，但pci的复位灯还不熄，故pci代码停要起始代码上。
代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
电脑主板故障诊断检测卡代码表电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运⾏灯，正常⼯作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪⼀下，然后熄灭。
RUN灯：为运⾏灯，⼯作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯⽚发热，硬件某部分资源不正常，在CMOS⾥把其关闭或更换该集成资源的芯⽚2. C1，C2，C6，C7或E1：内存接触不良，（⽤镊⼦划）。
测内存⼯作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显⽰C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显⽰25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发⽣器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上⾯有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有⼯作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由⼀系列其它代码之后再出现："00"或"ff"，则主板ok。
电脑主板测试卡代码说明大全电脑主板测试卡代码说明大全代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
电脑诊断卡代码大全主板诊断卡代码大全主板诊断卡全部代码代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS====================================== ========================特殊代码“00”、“FF”及其它起始码有三种情况出现：1、已由一系列其它代码出现之后再出现“00”或“FF”，则主板OK。
2、如果CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
3、一开机就出现“00”或“FF”或其它起始代码并且不变化，则为主板没有运行起来。
00 co cf ff d1 都是CPU不工作,查相关电路及bios有无片选c1 c3 c6 a7 e1都是内存不过,查相关路线c1-05循环跳变时钟坏,bios坏,南桥或I/O坏c1 c3 c6 内存-bios-北桥bo 北桥坏25 AGP供电,北桥坏0d后不亮显卡部分2d 打AGP的AD线,初始化intr信号,查北桥供电显2b后不亮刷bios,时钟发生器坏,北桥供电不正常或已挂50 I/O供电或I/O坏,南桥供电或南桥坏,bios坏41 刷bios,A18跳线.PCB断线,I/O,南桥如果出现以上代码以外的代码,就是乱码,不用管他说明书写的是什么,先刷bios再说这些都是我的笔记归结出的,但毕竟有些代码碰到的次数不多,不能保证都对补充一下,如果bios内部程序有问题,则以上代码都可能不成立,所以如果遇到不常见的代码,比如ff,c1,以外的最好是先刷biosc0 2a cpu已发出寻址指令，bios未工作c1 d3 d4 bo cpu已工作，检测内存26 85 8e 7f 4e 42 32 检测显卡c1-05 20循环跳变 I/O坏或接口有故障31 显卡故障结合人品兄的，慢慢背吧。
电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
电脑检测卡PI0049诊断卡故障代码含义速查表001．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。
2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。
01处理器测试1，处理器状态核实，如果测试失败，循环是无限的。
试换CPU，查CPU跳线或CPU设置错否？02确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
03清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
查键盘内部电路及软件。
04 使8042键盘控制器复位，核实TESTKBRD。
查主板中键盘接口电路。
键盘控制器软复位／通电测试。
查主板中的键盘控制部分的电路。
05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板中键盘控制电路。
已确定软复位／通电；即将启动ROM.。
查主板ROM芯片及其支持电路。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。
查主板中与DMA相关的电路。
已启动ROM计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。
查主板RCM芯片及其支持电路。
07 处理器测试2，核实CPU寄存器的工作。
查CPU是否插好，或CPU坏，或CPU跳线等设置有错否。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT(基本保证测试)命令。
查主板中键盘接口电路或试更换键盘。
08 使CMOS计时器作初始准备，正常地更新计时器的循环。
查主板中CMOS电路及芯片。
已向键盘发出BAT命令，即将写入BAT命令。
电脑主板故障诊断卡代码比立表00.已显示系统的配置；立即操纵INI19引导装进。
.01处理器测试1，处理器状态核实,要是测试失败，循环是无限的。
处理器存放器的测试立即开始，不可屏蔽中断立即停用。
CPU存放器测试正在进行或者失败。
02确定诊断的类型〔正常或者制造〕。
要是键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写进／读出正在进行或者失灵。
03往除8042键盘操纵器，发出TESTKBRD命令〔AAH〕通电延迟已完成。
ROMBIOS检查部件正在进行或失灵。
04使8042键盘操纵器复位，核实TESTKBRD。
键盘操纵器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05要是不断重复制造测试1至5，可获得8042操纵状态。
已确定软复位／通电；立即启动ROM。
DMA初如预备正在进行或者失灵。
06使电路片作初始预备，停用视频、奇偶性、DMA电路片，以及往除DMA电路片，所有页面存放器和CMOS停机字节。
已启动ROM计算ROMBIOS检查总和，以及检查键盘缓冲器是否往除。
DMA初始页面存放器读／写测试正在进行或失灵。
07处理器测试2，核实CPU存放器的工作。
ROMBIOS检查总和正常，键盘缓冲器已往除，向键盘发出BAT〔全然保证测试〕命令。
.08使CMOS计时器作初始预备，正常的更新计时器的循环。
已向键盘发出BAT命令，立即写进BAT命令。
RAM更新检验正在进行或失灵。
09EPROM检查总和且必须等于零才通过。
核实键盘的全然保证测试，接着核实键盘命令字节。
第一个64KRAM测试正在进行。
0A使视频接口作初始预备。
发出键盘命令字节代码，立即写进命令字节数据。
第一个64KRAM芯片或数据线失灵，移位。
0B测试8254通道0。
写进键盘操纵器命令字节，立即发出引足23和24的封锁／解锁命令。
第一个64KRAM奇／偶逻辑失灵。
0C测试8254通道1。
键盘操纵器引足23、24已封锁／解锁；已发出NOP命令。

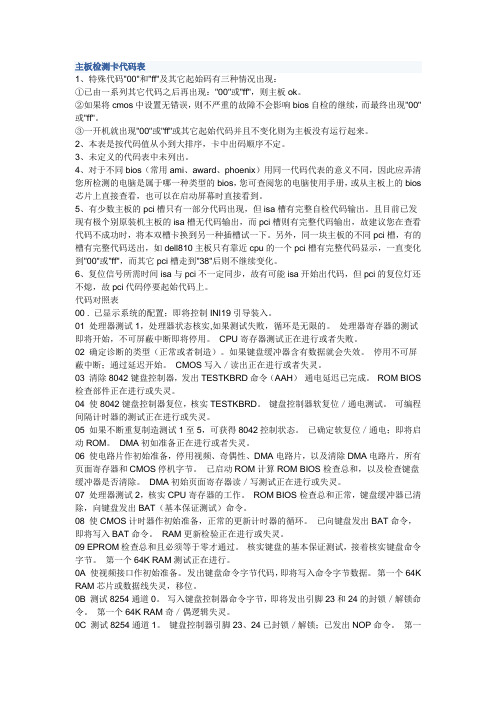

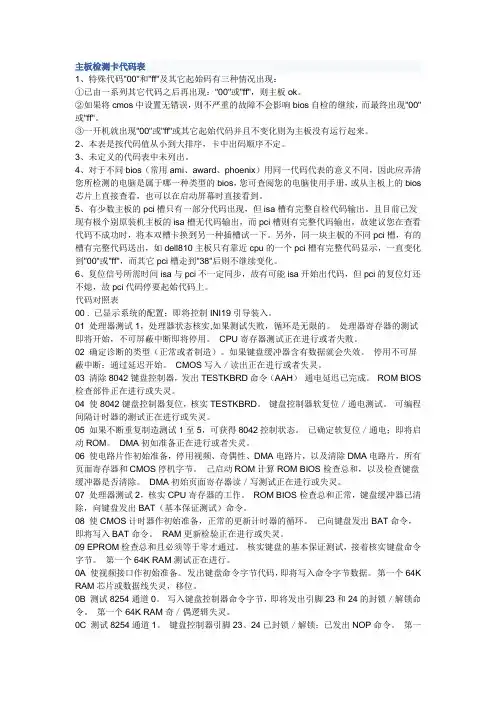

主板检测卡代码对照表查表必读：1、特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同bios（常用ami、award、phoenix）用同一代码代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的bios，您可查阅您的电脑使用手册，或从主板上的bios芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的pci槽只有一部分代码出现，但isa槽有完整自检代码输出。
且目前已发现有极个别原装机主板的isa槽无代码输出，而pci槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块板的不同pci槽，有的槽有完整代码送出，如dell810主板只有靠近cpu的一个pci槽有完整代码显示，一直变化到"00"或"ff"，而其它pci槽走到"38"后则不继续变化。
6、复位信号所需时间isa与pci不一定同步，故有可能isa开始出代码，但pci的复位灯还不熄，故pci代码停要起始代码上。
代码对照表00.已显示系统的配置；即将控制INI19引导装入。
01、处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02、确定诊断的类型（正常或者制造）。
主板诊断卡代码
主板诊断卡是一种用于测试和诊断计算机主板故障的工具，它通常会显示一系列的代码，以指示主板上的故障或错误。
以下是一些常见的主板诊断卡代码及其含义：
1. 00 - 系统正常，无故障。
2. 01 - 主板电源故障。
3. 02 - CPU故障。
4. 03 - 主板BIOS故障。
5. 04 - 内存错误。
6. 05 - 显卡错误。
7. 06 - 键盘错误。
8. 07 - 鼠标错误。
9. 08 - 主板芯片组错误。
10. 09 - 声卡错误。
11. 0A - 网络卡错误。
12. 0B - USB设备错误。
13. 0C - 硬盘错误。
14. 0D - 风扇错误。
15. 0E - CMOS电池错误。
16. 0F - 温度传感器错误。
这只是一些常见的代码，不同品牌和型号的主板可能会有不同的代码和含义。
如果遇到了主板故障，您可以参考主板诊断卡的说明书或联系厂商获取更多信息。

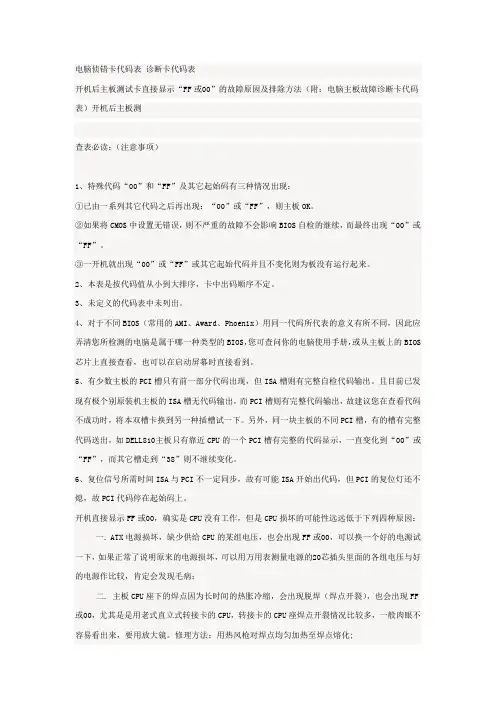

电脑侦错卡代码表诊断卡代码表开机后主板测试卡直接显示“FF或00”的故障原因及排除方法（附：电脑主板故障诊断卡代码表）开机后主板测查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS 芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
开机直接显示FF或00，确实是CPU没有工作，但是CPU损坏的可能性远远低于下列四种原因：一. ATX电源损坏，缺少供给CPU的某组电压，也会出现FF或00，可以换一个好的电源试一下，如果正常了说明原来的电源损坏，可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较，肯定会发现毛病；二. 主板CPU座下的焊点因为长时间的热胀冷缩，会出现脱焊（焊点开裂），也会出现FF 或00，尤其是是用老式直立式转接卡的CPU，转接卡的CPU座焊点开裂情况比较多，一般肉眼不容易看出来，要用放大镜。
主板检测卡代码对照表查表必读：1、特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同bios（常用ami、award、phoenix）用同一代码代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的bios，您可查阅您的电脑使用手册，或从主板上的bios芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的pci槽只有一部分代码出现，但isa槽有完整自检代码输出。
且目前已发现有极个别原装机主板的isa槽无代码输出，而pci槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块板的不同pci槽，有的槽有完整代码送出，如dell810主板只有靠近cpu的一个pci槽有完整代码显示，一直变化到"00"或"ff"，而其它pci槽走到"38"后则不继续变化。
6、复位信号所需时间isa与pci不一定同步，故有可能isa开始出代码，但pci的复位灯还不熄，故pci代码停要起始代码上。
代码对照表00.已显示系统的配置；即将控制INI19引导装入。
01、处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU 寄存器测试正在进行或者失败。
02、确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03、清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROMBIOS检查部件正在进行或失灵。
04、使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05、如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06、使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROMBIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或灵。
07、处理器测试2，核实CPU寄存器的工作。
ROMBIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08、使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09、EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64KRAM测试正在进行。
0A、使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64KRAM芯片或数据线失灵，移位。
0B、测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封【蟹】锁／解锁命令。
第一个64KRAM奇／偶逻辑失灵。
0C、测试8254通道1。
键盘控制器引脚23、24已封【蟹】锁／解锁；已发出NOP命令。
第一个64KRAN的地址线故障。
0D1、检查CPU速度是否与系统时钟相匹配。
2、检查控制芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP命令；接着测试CMOS停开寄存器。
第一个64KRAM的奇偶性失灵0E测试CMOS停机字节。
CMOS停开寄存器读／写测试；将计算CMOS检查总和。
初始化输入／输出端口地址。
0F测试扩展的CMOS。
已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。
.10、测试DMA通道0。
CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。
第一个64KRAM第0位故障。
11、测试DMA通道1。
CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。
第一个64DKRAM第1位故障。
12、测试DMA页面寄存器。
停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。
第一个64DKRAM第2位故障。
13、测试8741键盘控制器接口。
视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测。
第一个64DKRAM第3位故障。
14、测试存储器更新触发电路。
电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。
第一个64DKRAM第4位故障。
15、测试开头64K的系统存储器。
第2通道计时器测试了一半；8254第2通道计时器即将完成测试。
第一个64DKRAM第5位故障。
16、建立8259所用的中断矢量表。
第2通道计时器测试结束；8254第1通道计时器即将完成测试。
第一个64DKRAM第6位故障。
17、调准视频输入／输出工作，若装有视频BIOS则启用。
第1通道计时器测试结束；8254第0通道计时器即将完成测试。
第一个64DKRAM第7位故障。
18、测试视频存储器，如果安装选用的视频BIOS通过，由可绕过。
第0通道计时器测试结束；即将开始更新存储器。
第一个64DKRAM 第8位故障。
19、测试第1通道的中断控制器（8259）屏蔽位。
已开始更新存储器，接着将完成存储器的更新。
第一个64DKRAM第9位故障。
1A、测试第2通道的中断控制器（8259）屏蔽位。
正在触发存储器更新线路，即将检查15微秒通／断时间。
第一个64DKRAM第10位故障。
1B、测试CMOS电池电平。
完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试。
第一个64DKRAM第11位故障。
1C、测试CMOS检查总和。
.第一个64DKRAM第12位故障。
1D、调定CMOS配置。
.第一个64DKRAM第13位故障。
1E、测定系统存储器的大小，并且把它和CMOS值比较。
.第一个64DKRAM第14位故障。
1F、测试64K存储器至最高640K。
.第一个64DKRAM第15位故障。
20、测量固定的8259中断位。
开始基本的64K存储器测试；即将测试地址线。
从属DMA寄存器测试正在进行或失灵。
21、维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查）。
通过地址线测试；即将触发奇偶性。
主DMA寄存器测试正在进行或失灵。
22、测试8259的中断功能。
结束触发奇偶性；将开始串行数据读／写测试。
主中断屏蔽寄存器测试正在进行或失灵。
23、测试保护方式8086虚拟方式和8086页面方式。
基本的64K 串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节。
从属中断屏蔽存器测试正在进行或失灵。
24、测定1MB以上的扩展存储器。
矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。
设置ES段地址寄存器注册表到内存高端。
25、测试除头一个64K之后的所有存储器。
完成中断矢量初始准备；将为旋转式断续开始读出8042的输入／输出端口。
装入中断矢量正在进行或失灵。
26、测试保护方式的例外情况。
读出8042的输入／输出端口；即将为旋转式断续开始使全局数据作初始准备。
开启A20地址线；使之参入寻址。
27、确定超高速缓冲存储器的控制或屏蔽RAM。
全1数据初始准备结束；接着将进行中断矢量之后的任何初始准备。
键盘控制器测试正在进行或失灵。
28、确定超高速缓冲存储器的控制或者特别的8042键盘控制器。
完成中断矢量之后的初始准备；即将调定单色方式。
CMOS 电源故障／检查总和计算正在进行。
29、已调定单色方式，即将调定彩色方式。
CMOS配置有效性的检查正在进行。
2A、使键盘控制器作初始准备。
已调定彩色方式，即将进行ROM 测试前的触发奇偶性。
置空64K基本内存。
2B、使磁碟驱动器和控制器作初始准备。
触发奇偶性结束；即将控制任选的视频ROM检查前所需的任何调节。
屏幕存储器测试正在进行或失灵。
2C、检查串行端口，并使之作初始准备。
完成视频ROM控制之前的处理；即将查看任选的视频ROM并加以控制。
屏幕初始准备正在进行或失灵。
2D、检测并行端口，并使之作初始准备。
已完成任选的视频ROM 控制，即将进行视频ROM回复控制之后任何其他处理的控制。
屏幕回扫测试正在进行或失灵。
2E、使硬磁盘驱动器和控制器作初始准备。
从视频ROM控制之后的处理复原；如果没有发现EGA／VGA就要进行显示器存储器读／写测试。
检测视频ROM正在进行。
2F、检测数学协处理器，并使之作初始准备。
没发现EGA／VGA；即将开始显示器存储器读／写测试。
.30、建立基本内存和扩展内存。
通过显示器存储器读／写测试；即将进行扫描检查。
认为屏幕是可以工作的。
31、检测从C800：0至EFFF：0的选用ROM，并使之作初始准备。
显示器存储器读／写测试或扫描检查失败，即将进行另一种显示器存储器读／写测试。
单色监视器是可以工作的。
32、对主板上COM／LTP／FDD／声音设备等I／O芯片编程使之适合设置值。
通过另一种显示器存储器读／写测试；却将进行另一种显示器扫描检查。
彩色监视器（40列）是可以工作的。
33、视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型。
彩色监视器（80列）是可以工作的。
34、已检验显示器适配器；接着将调定显示方式。
计时器滴答声中断测试正在进行或失灵。
35、完成调定显示方式；即将检查BIOSROM的数据区。
停机测试正在进行或失灵。
36、已检查BIOSROM数据区；即将调定通电信息的游标。
门电路中A－20失灵。
37、识别通电信息的游标调定已完成；即将显示通电信息。
保护方式中的意外中断。
38、完成显示通电信息；即将读出新的游标位置。
RAM测试正在进行或者地址故障＞FFFFH。
39、已读出保存游标位置，即将显示引用信息串。
.3A、引用信息串显示结束；即将显示发现信息。
间隔计时器通道2测试或失灵。
3B、用OPTI电路片（只是486）使辅助超高速缓冲存储器作初始准备。
已显示发现＜ESC＞信息；虚拟方式，存储器测试即将开始。
按日计算的日历时钟测试正在进行或失灵。
3C、建立允许进入CMOS设置的标志。
.串行端口测试正在进行或失灵。
3D、初始化键盘／PS2鼠标／PNP设备及总内存节点。
.并行端口测试正在进行或失灵。
3E、尝试打开L2高速缓存。
.数学协处理器测试正在进行或失灵。
