伏安特性测试仪使用方法

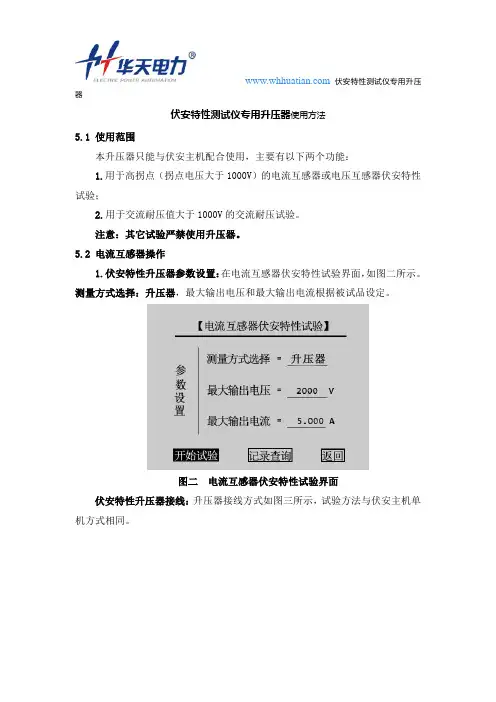

伏安特性测试仪专用升压器伏安特性测试仪专用升压器使用方法5.1 使用范围本升压器只能与伏安主机配合使用，主要有以下两个功能：1.用于高拐点（拐点电压大于1000V）的电流互感器或电压互感器伏安特性试验；2.用于交流耐压值大于1000V的交流耐压试验。

注意：其它试验严禁使用升压器。

5.2 电流互感器操作1.伏安特性升压器参数设置：在电流互感器伏安特性试验界面，如图二所示。

测量方式选择：升压器，最大输出电压和最大输出电流根据被试品设定。

图二电流互感器伏安特性试验界面伏安特性升压器接线：升压器接线方式如图三所示，试验方法与伏安主机单机方式相同。

伏安特性测试仪专用升压器图三电流互感器伏安特性升压器接线2.交流耐压升压器参数设置：在电流互感器交流耐压试验界面，如图四所示。

测量方式选择：升压器，试验电压根据试验需求设定。

设置原则：当交流耐压试验电压大于1000V时，测量方式选择升压器，此时仪器默认电压为1500V。

图四电流互感器交流耐压试验界面交流耐压升压器接线：升压器接线方式如图五所示，试验方法与伏安主机单机方式相同。

伏安特性测试仪专用升压器图五电流互感器交流耐压升压器试验接线5.3 电压互感器操作1.伏安特性升压器参数设置：在电压互感器伏安特性试验界面，如图六所示。

测量方式选择：升压器，最大输出电压和最大输出电流根据被试品设定。

图六电压互感器伏安特性试验界面伏安特性升压器接线：升压器接线方式如图七所示，试验方法与伏安主机单机方式相同。

伏安特性测试仪专用升压器图七电压互感器伏安特性升压器接线2.交流耐压升压器参数设置：在电压互感器交流耐压试验界面，如图八所示。

测量方式选择：升压器，试验电压根据试验需求设定。

设置原则：当交流耐压试验电压大于1000V时，测量方式选择升压器，此时仪器默认电压为1500V。

图八电压互感器交流耐压试验界面交流耐压升压器接线：升压器接线方式如图九所示，试验方法与伏安主机单机方式相同。

伏安特性测试仪安全操作及保养规程伏安特性测试仪是一种用于测试电路中电压、电流及电阻等参数的设备。

为了保证测试结果的准确性和使用者的安全，有必要对伏安特性测试仪的安全操作及保养规程进行详细说明。

一、安全操作规程1.使用前检查在使用伏安特性测试仪前，必须注意以下事项：•检查伏安特性测试仪是否正常工作，机身是否有明显损伤；•检查电路电源是否正确，是否符合设备使用规范；•检查测量线夹具、接线端子和校准器是否牢固，并确保测试电路与设备的荷载能力相匹配。

2.操作流程•首先需要清除测试电路，以保证准确的测试结果；•将测试电路与设备连接；•打开伏安特性测试仪电源并启动设备；•开始测试。

3.注意事项在使用伏安特性测试仪时，需要注意以下事项：•严格遵守设备使用规范，避免超过测试仪的荷载能力，以避免损坏设备或导致安全事故发生；•避免测试时操作不当，避免触电等事故发生；•不要在潮湿或有风险的环境下使用伏安特性测试仪；•在测试前，使用者必须具备一定的电气知识和操作技能，否则需得到专业技术人员的指导。

二、保养规程为了保护伏安特性测试仪使用寿命和准确性，有必要对设备进行规范的保养。

下面是一些必要的保养规程：1.清洁检查•每次使用后，需将伏安特性测试仪清洁干净，包括屏幕、控制按钮、机身等部分。

2.存储条件•将伏安特性测试仪放在通风干燥、温度适宜的环境中；•避免将伏安特性测试仪暴露在阳光下和高温环境中，并保持设备干燥；•避免伏安特性测试仪受到震动或水激。

3.定期校准•对伏安特性测试仪进行定期校准，以保证测试准确性。

三、总结伏安特性测试仪是测试电路的重要设备，正确使用和保养是保证其稳定性和使用寿命的重要因素。

在使用前，应该检查设备是否正常工作、电路是否正确连接、测量线夹具是否牢固，并严格遵守设备的使用规范。

在使用过程中，不要操作不当，避免触电等事故发生。

在保养方面，我们需要定期对设备进行清洁检查、存储条件维护和定期校准。

只有这样，才能保证伏安特性测试仪的准确性和稳定性，为电路测试工作提供可靠的保证。

CT伏安特性测试仪的原理是什么？应该怎样去使用？伏安特性测试仪专为继电保护专业测试电流互感器伏安特性，变比测试和极性判别而设计。

它也可以用作变压器极性判别测试。

是一种具有较高性价比的多功能测试仪器。

伏安特性曲线的测量原理及接线方式与单机的测量基本一致。

连接好之后，点击“开始测试”以启动您的测试。

在这种情况下，器件根据电压、电流、步进等参数，对电压、电流、步进进行自动检测。

在测量的过程中，电压、电流均会自动显示，并自动绘制伏安特性曲线。

您可以在任何时候通过点击“停止测试”来终止您的测试。

伏安特性测试仪CT伏安特性综合测试仪产品特点有：一、安全可靠：国内MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

注：其它同类产品的工作电源和功率电源都是独立的输入方式，而且需要采用三相AC380V双火线输入才能满足实验要求，这样会带来很大的安全隐患，很可能会导致使用人员触电甚至伤亡等事故。

二、CT伏安特性综合测试仪符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

三、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-400A。

四、功能齐全：可检测CT的稳态/暂态特性：伏安特性、自动计算拐点、变比、极性、5%和10%误差曲线、退磁、一次通流、角差比差等项目，轻松实现一机多用。

五、接线方式简单：采用单电源输入端口；仅有8个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；六、变频CT伏安特性综合测试仪操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。

七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

ZZZZ有限公司企业标准互感器伏安特性测试仪操作规程Q/ZZZIOO1-2023代替Q/ZZZ1001-20101目的规定操作者在使用互感器伏安特性测试仪应达到的要求.2适用范围本规程适用于互感器伏安特性测试仪的操作。

本规程适用于ZZZZ有限公司内部试验人员。

3人员要求试验人员应经过相应培训，并有公司授权。

4操作要求4.1 操作者应熟悉设备的结构及性能。

4.2 操作者必须经过专业培训，方可上机操作。

4.3 互感器伏安特性测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。

4.4操作步骤：4.4.1检查接线无误后，检查伏安特性过流开关是否在下方的OFF位置，若不是，将伏安特性过流开关向下拨到OFF,接通220V电源。

4.4.2打开电源开关，仪器自动进入主界面4.4.3按任意键仪器进入服务主菜单4.4.4光标在“测量”处按“确定”键进入菜单4.4.5按“T”、“1”键，将光标移到“直阻和变比极性测量”项。

然后按“确定”键，进入CT直流电阻和变比极性测量数据菜单，后按“确定”键，进行CT直流电阻和变比极性测量。

4.4.6按“T”、“1”键，将光标移到“用户编号”项，然后按“确定”键，进入《输入编号》之菜单，进行测试。

4.4.7按键，，将光标移到“电流之比”项，按“确定”键，显示《请输入》子菜单，然后再你所需的数据键上按一下，就可以从左到右输入相应的数字，再按“确定”键《请输入》子菜单的数字就设定到，“电流之比”项的左边。

这时，按“1”键，光标移到的右边，再按“确定”键，进入《请选择》子菜单，按“T”、键移动光标到你所需要的电流值，再按“确定”键，就可将《请选择》子菜单，的电流值设定在的右边。

4.4.8光标移到“打印”处，再按“确定”键，在微机上打印数据。

4.9注意事项：4.9.1切勿将调压器输出电源接到电压输出端子，以免损坏装置4.9.2如果是在测量A、B、C、D各项后，要返回主菜单的话，只需连续按“取消”键，就能返回到主菜单4.9.3开机无显示，请检查电源是否接好，保险是否熔断。

互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪CT测量操作方法介绍3.1 CT伏安特性和误差曲线计算3.1.1 CT伏安特性试验参数设置在互感器综合测试仪主界面中选中电流互感器，点击旋转鼠标进入CT测试主界面,如图3.1所示。

图3.1 CT测试主界面互感器伏安变比极性综合测试仪图3.2 CT伏安特性试验参数设置界面进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项并按下进入CT伏安特性试验参数设置界面，如图3.2所示。

通过旋转鼠标可改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主界面，CT 伏安特性试验参数设置界面各参数含义如下：测量方式选择：有“单机”和“升压器”两种试验方式，用户根据实际需要来选择测量方式。

最大输出电压：最大输出电压是指电流互感器二次侧所能承受的最大电压。

“单机”测试时，内置升压器电压范围为（0～1000）V，在AC220V电源输入情况下最高输出电压为600V，在AC380V电源输入情况下最高输出电压1000V。

选用“升压器”测试时，外接升压器电压范围为（0～2500）V。

最大输出电流：设置CT伏安特性试验时的最大输出电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A，600A/1A 则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围为0～20A。

注：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或者电流超出设定值，仪器将自动停止升压并返回零位，试互感器伏安变比极性综合测试仪验自动结束。

3.1.2 CT伏安特性单机试验CT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用仪器内置调压器进行试验。

1.CT伏安特性单机试验接线方式CT伏安特性单机试验接线如图3.3所示。

CT伏安特性单机试验有AC220V 或AC380V两种供电方式。

当交流功率电源输入端子接AC220V电压时，交流电压输出0～600V，当输入端子接AC380V电压时，交流电压输出0～1000V。

用户操作手册尊敬的顾客感谢您使用本公司YTC8750B互感器伏安特性测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

·请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

伏安特性测试仪的操作是怎样的伏安特性测试仪是一种常用的电气测试设备，主要用于测试电路的电压和电流等特性参数。

本文将介绍伏安特性测试仪的操作步骤以及注意事项。

前提准备在使用伏安特性测试仪之前，我们需要进行以下准备工作：1.确认测试仪器的型号和规格，例如测量范围、分辨率等参数。

2.检查测试仪器的外观和连接线，确保无损坏和接触良好。

3.备齐测试所需的电缆和插头等辅助器材。

操作步骤第一步：接线将测试仪的电源线插入电源插座，并确认测试仪的电源指示灯亮起。

然后按照测试电路的接线图连接好测试仪的正负电极和被测电路。

测试电路的接线图可以根据不同的测试项目设置，一般包括电源、负载和测试仪的连接线等。

第二步：设置测试仪在伏安特性测试仪的面板上，设置测试目标和相关参数，例如测试范围、测试方式和采样率等。

如果需要进行瞬态测试，还需要设置测试仪的响应时间和触发方式等参数。

测试仪的具体设置方法可以参考其使用说明书，一般需要对测试仪的按键和旋钮等进行选择和调整。

第三步：开始测试确认测试仪和测试电路已经连接，测试仪已经设置完成后，可以开始进行测试了。

一般需要将负载的电流或电压按照一定的步进方式进行变化，记录测试数据并保存到测试仪或计算机等存储设备中。

测试数据可以根据需要进行统计和分析，例如计算电流和电压的大小关系等。

注意事项在操作伏安特性测试仪时，需要注意以下几点：1.仪器的测试精度会受到外界因素的影响，例如环境温度、空气湿度和磁场等。

在测试时应该尽量选择安静的环境，并对测试仪和测试电路做好屏蔽和防静电处理等措施。

2.在连接测试电路时，应该按照连接图和电路原理正确连接电源和负载，避免短路和过载等情况导致测试仪的损坏。

3.在设置测试仪参数时，应该遵循测试目标和设备性能规格，选择合适的测试方式和采样率等参数。

如果不清楚测试仪的具体参数设置方法，应该查看测试仪使用说明书或相关教程。

4.在测试过程中，应该随时注意测试仪的显示和指示灯等状态，避免出现异常情况，例如测试仪报警、温度升高或电源故障等。

6592A 便携式高精度光伏电池伏安特性测试仪用户手册中电科仪器仪表有限公司前言非常感谢您选择并使用中电科仪器仪表有限公司生产的6592A 便携式高精度光伏电池伏安特性测试仪！本所产品集高、精、尖于一体，在同类产品中质量性价比最高。

生产过程中始终惯彻ISO9000的标准，做到以顾客为中心,视质量为生命的质量方针。

为方便您使用，请仔细阅读本手册。

我们将以最大限度满足您的需求为己任，为您提供性价比最高的控制设备，同时带给您一流的售后服务。

我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对您的承诺，我们衷心希望能为您的工作带来方便和快捷，竭诚欢迎您的垂询，垂询电话：蚌埠青岛服务电话************服务电话*************技术支持************技术支持*************质量监督************质量监督*************传真************传真*************网址 网址 电子信箱***************电子信箱***************地址安徽省蚌埠市华光大道726号地址山东省青岛市黄岛区香江路98号邮编233006 邮编 266555本手册介绍了6592A便携式高精度光伏电池伏安特性测试仪的用途、性能特性、基本原理、使用方法、维修保养和注意事项，帮助您尽快熟悉和掌握仪器的操作方法和要点。

为更好的使用本产品，为您创造更高的经济效益，请您仔细阅读本手册。

由于时间紧迫和笔者水平有限，本手册中存在错误和疏漏之处在所难免，恳请各位用户批评指正！我们工作的失误给您造成的不便，深表歉意。

声明：本手册是6592A便携式高精度光伏电池伏安特性测试仪用户手册第一版，版本号是A.1。

本手册中的内容如有变更，恕不另行通知。

本手册内容及所用术语解释权属于中电科仪器仪表有限公司。

本手册版权属于中电科仪器仪表有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者中电科仪器仪表有限公司保留对侵权者追究法律责任的权利。

SH55型CT伏安特性、变比、极性综合测试仪使用说明书上海苏特电气有限公司实验之前安全注意事项1. 为了保护设备及人身安全，做实验前请详细阅读使用说明书，严格按说明书要求规范操作。

2. 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。

3. 仪器右侧避面的风扇为通风散热而设，为保证仪器工作的可靠性，请勿堵塞。

4. 装置面板的电源为～220V或～380V电源，请勿将其接入交流电压输出端。

5. 不要让任何异物掉入机箱内，以免发生短路。

6. 作为安全措施，试验之前请将面板的地线可靠接地。

7. 做伏安特性实验时，不要将交流功率电源～220V或～380V的输入插到交流电压输出或极性实验区，否则会损坏装置。

8. 做伏安特性实验时，请认真检查CT其它二次绕组的回路及接地线是否断开。

9. 做变比试验时，请将CT二次绕组的接地线断开，否则会损坏装置。

10. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否为设置COM1口。

11. 主机最多可保存45组数据，掉电后只能保存1至2天，为了您的工作方便，请及时打印或上传至电脑保存。

本公司保留对此说明书修改的权利，届时恕不另行通知。

产品与说明书不符之处，以实际产品为准。

若在使用中还有技术问题，请致电********：，我们会及时予以答复！第一章概述我公司是专业从事电力测试设备开发、生产和销售的高科技产业公司。

公司经济基础雄厚，技术实力强大，勇于开拓创新。

多年来，依托科技院校为技术后盾，成功的开发出多种具有国内领先水平的电力系统二次测试设备，多次荣获技术进步奖。

产品遍及全国各地，在广大用户中建立了良好的声誉。

公司一惯遵循“技术领先，品质优良，服务至上”的宗旨，竭诚为全国电力系统提供别具特色的优质产品。

SH55 伏安特性变比极性测试仪主要技术特点全自动型测试仪仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。

可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

伏安特性测试仪的操作是怎样的伏安特性测试仪如何操作电压安培特性测试仪安全便利，整个微机装置，内置的高性能CPU，牢靠性高；在依据接口提示设定测试值后，无需人工触点对设备进行测试，电压—安培特性测试仪电压安培特性测试仪安全便利，整个微机装置，内置的高性能CPU，牢靠性高；在依据接口提示设定测试值后，无需人工触点对设备进行测试，电压—安培特性测试仪自动完成测试。

让测试人员阔别高压电路，以确保他或她的人身安全。

伏安特性测试仪的输出功率均为实际电压和电流值，波形为标准正弦波，频率为50—60Hz。

它能有效地模拟变压器的实际状态，充分国家有关检修规程的要求。

伏安特性测试仪的特征：1.用户依据被测设备的电压安培特性选择输入电压.当电压安培特性测试仪的电压需要输出380 V或以上时，应输入380 V的输入电压。

2.伏安特性测试仪牢靠接地。

3.检查伏安特性测试仪是否没有接地点。

4.拨开关“16”至伏特安培。

5.伏安特性测试仪的输出和电压测量连接到电流互感器的两侧。

6.检查调压器是否正在调零，打开“24”开关，按下复位键，上面的指示灯亮起，此时微处理器处于等待存储状态。

7.打开输出开关，顺时针方向打开调整器，需要存储时按下内存键，存储键上方的LED亮着，内部蜂鸣器响。

（注：在每次测量的全过程中，不允许用伏安特性测试仪调整调压器，调整到大电流时，应尽量缩短停留时间。

）8.最可存储20组电流和电压。

9.储存完毕后，调压器调零.10.按打印键，打印出伏安特性测试仪的测试数据和伏安特性点阵。

伏安特性测试仪是一种全自动PT和CT特性测试仪。

该仪器可完成的试验包括：CT伏安特性试验、PT伏安特性试验、CT极性试验和PT极性试验。

T可变比极性试验和PT可变比极性试验自动计算CT、CT/PT变量比值差等结果参数的任意点误差曲线。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

一.设计用途设计用于对保护类､计量类CT/PT进行自动测试,适用于实验室也适用于现场检测｡二.参考标准GB 1207-2006､GB 1208-2006三.主要特征• 支持检测CT和PT• 满足 GB1207､GB1208等规程要求.• 无需外接其它辅助设备,单机即可完成所有检测项目.• 自带微型快速打印机､可直接现场打印测试结果.• 采用智能控制器,操作简单.• 大屏幕液晶,图形化显示接口.• 按规程自动给出CT/PT(励磁)拐点值.• 自动给出5%和10%误差曲线.• 可保存3000组测试资料,掉电后不丢失.• 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告. • 小巧轻便≤22Kg,非常利于现场测试.四.测试仪主要测试功能:(见表1)表1 五. 测试仪主要技术参数: (见表2)表25.1.工作条件要求1、输入电压 220Vac±10%､额定频率 50Hz;2、测试仪应该由带有保护接地的电源插座供电｡如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;3、参数对应的环境温度是23℃±5℃;4、保证值在出厂校验后一年内有效｡六. 产品硬件结构6.1.面板结构: (图1)图16.2.面板注释:1 ——设备接地端子2 ——通讯口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护(功率)开关7 ——P1､P2:CT变比/极性试验时,大电流输出端口8 ——S1､S2:CT变比/极性试验时,二次侧接入端口9 ——K1､K2:CT/PT励磁(伏安)特性试验时,电压输出端口10 ——A､X :PT变比/极性时,一次侧接入端口11 ——a､x :PT变比/极性时,二次侧接入端口12 ——设备保险13 ——主机电源开关14 ——主机电源插座15 ､16､17､18——主要功能接线简图七.操作方式及主界面介绍1､控制器使用方法控制器有三种操作状态:“左旋”,“右旋”,“按下”｡使用控制器的这三种操作可以方便的用来移动光标､输入数据和选定项目等｡2､主菜单(见图2)主菜单共有“励磁”､“变比极性”､“交流耐压”､“一次通流”､“数据查询”､“退磁”､“返回”7种选项,可以使用控制器进行选择和设置｡图2, CT主界面图3,PT主界面八.CT测试进行电流互感器励磁特性､变比､极性､一次通流､交流耐压､退磁测试时,请移动光标至CT,并选择相应测试选项｡1､CT励磁(伏安)特性测试按“励磁”键后,即进入测试界面如图4｡1)､参数设置:励磁电流:设置范围(0—20A)为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流,以免损坏设备｡通常电流设置值大于等于1A,就可以测试到拐点值｡励磁电压:设置范围(0—2500V)为仪器输出的最高设置电压,通常电压设置值稍大于拐点电压,这样可以使曲线显示的比例更加协调,电压设置过高,曲线贴近Y轴,电压设置过低,曲线贴近X 轴｡如果实验中电压达到设定值,将会自动停止升压,以免损坏设备｡1)､接线方式:接线图见(图5),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的S1､S2(互感器的所有端子的连线都应断开)｡接线无误后,合上“功率开关”,按“开始”键后,即开始测试(见图5)｡试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压､升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图(如图6)｡注意:校准功能:主要用于查看设备输出电压电流值,不用于测试项目,详情见附录一｡图4,CT励磁特性测试界面图5, CT励磁特性接线图图6,CT励磁曲线图图7,励磁数据图图8 ,误差曲线参数设置界面图9,误差曲线图2)､伏安特性(励磁)测试结果操作说明试验结束后,屏幕显示出伏安特性测试曲线(见图6)｡该界面上各操作功能如下:打印:控制器选择“打印”后,先后打印伏安特性(励磁)曲线､数据,方便用户做报告用｡同时减少更换打印纸的频率,节省时间,提高效率｡励磁数据:将光标移动至“励磁数据”选项选定,屏幕上将显示伏安特性试验的测试数据列表(见图7)｡按下“返回”键即退回到伏安特性试验曲线界面,控制器即可实现数据的上下翻｡当页面翻转不动时,则已到达最后一页｡控制器移动至“保存”选项,按下即可将当前所测数据保存,保存成功后,屏幕上显示“保存完毕”｡成功保存后,用户如果再按下“保存”键,程序会自动分辨,不保存相同的测试记录｡并且可在数据查询菜单中进行查看｡在图6的界面中,将光标移至“误差曲线”选定后,屏上将显示伏安特性试验的误差曲线的设置(见图8)｡选定后计算出的误差曲线如图9｡光标移动至此选项,按下即进入打印设置界面(图10),可根据要求选择“默认”设定需打印的电流值,或选择“自定义”｡以下四项为误差曲线计算时的设置项:二次侧阻抗值｡的二次侧额定电流限值系数,如:被测CT铭牌为“5P10”,“10”即为限制系数｡自动计算出5%误差曲线数据并显示误差曲线｡自动计算出10%误差曲线数据并显示误差曲线｡误差曲线界面中有三个选项:打印:可打印出误差曲线图及数据;数据:可显示出误差曲线相关数据,查看方式同伏安特性数据｡返回:可返回上一层菜单｡图10,打印设置界面图11,CT退磁界面2､退磁试验1)参数设置:在CT主界面中,选择“退磁”后,进入测试界面见图11,设置二次侧额定电流: 1A或5A｡2)试验:接线图见(图5),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的S1､S2(互感器的所有端子的连线都应断开)｡检查接线无误后,合上功率开关,选择“开始”选项,即开始退磁｡退磁过程中光标在“测试”选项上不停闪烁,直至试验完毕,装置会自动停止,界面提示“退磁完毕”｡3､CT变比极性试验1)参数设置:测试界面见图12｡一次侧测试电流: 0 ~1000A,测试仪P1､P2端子输出的最大电流;二次侧额定电流: 1A或5A｡2)开始试验:按照图13进行接线,CT一次侧接P1､P2,CT二次侧接S1､S2｡进入CT“变比极性”测试界面,如图12｡设置完成后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始｡试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果｡实验结束后可以选择“保存”､“打印”及“返回”｡仪器本身的同色端子为同相端,即P1接CT的P1,S1接CT 的S1时,极性的测试结果为减极性｡图12,CT变比极性测试界面图13 ,CT变比极性接线图4､CT一次通流试验1)设置好通流电流0~1000A,如图14｡2)开始试验:参照图15进行接线,CT一次侧接P1､P2,CT二次侧接S1､S2｡设置好通流电流后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始｡电流保持时间以进度条显示(0~300A:保持10分钟;大于300A~500A:保持2分钟;大于500A:保持3秒钟)｡测试过程中,光标会显示在“测试”选项上不停闪烁,直至测试完毕自动退出,或按下控制器人为中止测试｡图14､CT一次通流测试界面图15､CT一次通流接线图5､CT交流耐压试验1)参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图16), 设置好设定电压值:0~2500V｡2)实验:接线图见图17,被测CT二次侧短接与测试仪电压输出口K2连接,电压输出口另一端K1连接互感器外壳｡检查接线完成后,合上功率开关,选择“开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”｡图16,CT交流耐压测试界面图17,CT交流耐压接线图九.PT测试进行电压互感器励磁特性､变比､极性､交流耐压测试时,请移动光标至PT,并选择相应测试选项｡1､PT励磁(伏安)特性测试1)､参数设置按“励磁”键后,即进入测试界面如图18｡励磁电流(0~20A):输出电流为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流｡通常1A即可测试出拐点值｡励磁电压:根据额定二次设置:100V､100/√3､100/3､150V､220V｡2)､接线方式:接线图见(图19),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的K1､K2 ,电压互感器的一次绕组的零位端接地｡接线无误后,按“开始”键后,即开始测试｡试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压､升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图18,PT励磁特性参数设置界面图19,PT励磁特性接线图3)､PT(励磁)测试结果操作说明请参考8页CT测试结果说明.1)､参数设置在PT测试主界面中,选择进入“退磁”试验界面(如图20), 设置额定二次电压值:100V､100/√3､100/3､150V､220V｡2)､试验:参照图19接线,测试仪的为电压输出端,试验时将K1､K2分别接互感器的K1､K2 ,电压互感器的一次绕组的零位端接地｡检查接线无误后,合上功率开关,选项“开始”选项后,即开始退磁｡退磁过程中时,光标在“停止”选项上,并不停闪烁,当测试仪检测完毕后,,装置退磁会自动停止,界面提示“退磁完毕”｡图20,PT退磁界面3､PT变比极性试验1)参数设置:测试界面见图21｡一次:0~2500V｡二次:100V､100/√3､100/3､150V､220V｡按照图22进行接线,PT一次侧接A､X,PT二次侧接a､x｡进入PT“变比极性”测试界面,如图21｡设置二次侧额定电压及编号后,旋转控制器将光标移动至“开始”选项,按下控制器,试验即开始｡试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果｡实验结束后可以选择“保存”､“打印”及“返回”｡仪器本身的同色端子为同相端,即A接PT的A,X接PT的X 时,极性的测试结果为减极性｡图21,PT变比极性测试界面图22 ,PT变比极性接线图4､CT交流耐压试验1)参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图23), 设置好设定电压值:0~2500V｡2)实验:接线图见图24,被测CT二次侧短接与测试仪电压输出口K1连接,电压输出口另一端K1连接互感器外壳｡检查接线完成后,合上功率开关,选择“开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”｡图23,PT交流耐压测试界面图24,PT交流耐压接线图十.数据查询点击数据查询,进入如图25所示界面,根据需要选择“励磁”､“变比极性”､“角差比差”､返回”等测试选项,选定测试项目后,进入图26测试界面,显示仪器中该项目下所保存的最新的测试结果｡插上U盘,点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中｡每条记录所用时间约2秒钟｡警告:1､在数据转存过程中,严禁拔出U盘,否则对U盘或设备造成永久性损坏｡2､U盘转存文件时,U盘内不应有与测试仪内需要转存的文件同名的文件,否则此文件会转存失败｡图25,各项测试结果主界面图26,测试结果保存界面十一.PC 机操作软件使用说明 (图27)11.1､将配套光盘放入计算机光驱中,解压“软件”至C盘根目录,打开Execute文件夹,选择“Dqsy”文件,即为互感器测试软件｡11.2､将存储试验数据的U盘连接至计算机｡11.3､打开“Dqsy”软件(以CT为例),选择互感器种类“CT”或“PT”｡11.4､选择“上传”,则将试验数据上传至计算机,每次可上传四组试验数据,继续选择“上传”,可选择另四组试验数据｡上传结束,可根据需要选择“伏安特性试验”､“误差曲线”､“变比极性试验”､“角差比差测试”､“负荷测试”､“直阻测试”等选项｡11.5､选择“保存”选项,则以“HTML”格式保存相应试验数据,用IE浏览器即可查看,非常方便｡11.6､选择“打印”选项,则以报表的形式显示结果,方便打印｡11.7､PT励磁特性测试结果,请参考上述CT操作｡图27附录一､“校准”测试方法(以CT为例)图28,校准测试主界面图29,电压校准接线图图30,电流校准接线图1)参数设置:进入CT“励磁”测试界面后,选择进入“校准”试验界面(如图28),设定好励磁电流值:0.1A ~ 5A;励磁电压值:1V~2500V｡2)开始:电压校准试验参照图29进行接线;设置好被测电压后,合上功率开关,选择“开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电压/电流值用于检测,检测完毕后,按下控制器,试验返回图28界面｡电流校准试验参照图30进行接线,电压设定值略高于【电流设定值(A)*负载(Ω)】,设置好被测电流/电压值后,合上功率开关,选择“开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电流/电压值用于检测,检测完毕后,按下控制器,试验返回图28界面｡附录二､误差曲线说明根据互感器二次侧的励磁电流和电压计算出的电流倍数(M)与允许二次负荷(ZII)之间的5%､10%误差曲线的数据中也可判断互感器保护绕组是否合格:1)在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值,说明该互感器合格如图31数据说明;2)在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图31数据说明;产品名称:MEFA-III 互感器伏安特性综合测试仪生产厂家:武汉摩恩智能电气有限公司参考阅读:/show/101保护用电流互感器二次负荷应满足5%误差曲线的要求,只要电流互感器二次实际负荷小于5%误差曲线允许的负荷,在额定电流倍数下,合格的电流互感器的测量误差即在5%以内｡二次负荷越大,电流互感器铁心就越容易饱和,所允许的电流倍数就越小｡因此,5%误差曲线即n/ZL曲线为图9所示曲线｡在图31中例所示(所测保护用CT为5P10 20VA):其中5为准确级(误差极限为5%),P为互感器形式(保护级),10为准确限值系数(10倍的额定电流),20VA表示额定二次负荷(容量)｡电流倍数为10.27倍(接近10倍)时,所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格｡另外,在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格｡另外,在二次负荷为19.58Ω(接近20Ω)时,所允许的电流倍数为12.85倍,大于该CT的额定电流倍数(10倍),通过该数据也可判断该互感器合格｡其实,只要找出这两个关键点中的任意一个,即可判断所测互感器是否合格｡如果10%误差不符合要求一般的做法有:●增大二次电缆界面积(减少二次阻抗)●串接同型同变比电流互感器(减少互感器励磁电流)●改用伏安特性较高的绕组(励磁阻抗增大)●提高电流互感器变比(增大励磁阻抗)图31误差曲线计算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I)I 电流 U 电压N=1 (1A 额定电流) I 电流N=5 (5A 额定电流) Z2 CT二次侧阻抗P=20 (5%误差曲线 ) K=19(5%误差曲线.1A 5A 额定电流)P=10 (10%误差曲线 ) K=9 (10%误差曲线.1A 5A 额定电流)。

上海沪怡电气科技有限公司公司地址：上海市普陀区常和路100号电66059377传HY3626三相多功能伏安相位测试仪使用说明书上海沪怡电气科技有限公司目录安全须知 (2)一、简介 (3)二、功能简介 (3)三、技术参数 (3)四、仪表配件 (3)1、主机 (3)2、电流钳传感器 (4)3、电压测量线 (4)五、测量使用说明 (4)1、开关机说明 (4)2、测量界面说明 (5)六、测量接线 (6)1、单相测量接线方式 (6)2、三相三线接线方法 (7)3、三相四线接法 (7)七、产品附件 (8)八、售后服务............................................................8安全须知任何情况下，使用本仪表应注意安全。

使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。

不能用于测试高于600V的电压。

确定导线的连接插头已紧密地插入接口内。

仪表于潮湿状态下，请勿使用。

禁止在易燃性及危险场所测试。

测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。

请勿在强电磁环境下使用，以避免影响仪器正常工作。

请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。

避免电流钳受冲击，尤其是钳口接合面。

长时间不用本仪表，请将电量充到两格保存。

使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。

由于仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

触摸屏严禁使用尖锐的硬度高的物体划动，以免损坏屏幕。

触摸屏严禁撞击或者施加压力。

一、简介HY3626三相多功能伏安相位测试仪是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。

HY3626三相多功能伏安相位测试仪设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320×240，触摸屏操作人机界面友好，仪器便于携带。

前言欢迎惠顾衷心感谢您选用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。

本公司保证其生产的产品，在发货之日起，无明显材料和工艺缺陷，并保证产品三年质保期。

如产品在保修期内有缺陷，本公司将根据保修单的详细规定予以修理和更换。

若欲安排维修及现场指导，请与本公司或最近的本公司销售和维修处联系。

使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！因产品配置及功能的区别，部分描述可能不尽相同！未尽之处，您可以随时向本公司技术服务部电话咨询。

关于本仪器本仪器专用于测试互感器伏安特性、误差曲线、变比、极性、和二次侧回路检查等。

实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等测试结果快速显示出来（根据用户选配的机型而不同），支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232/USB接口实现对仪器的远程控制和数据结果的智能分析，操作简便直观。

目录一、主要特点 (3)二、面板示意 (4)三、菜单操作 (5)四、测试方法 (6)4.1 CT伏安特性测试 (6)4.2 CT变比极性试验 (8)4.3 CT一次侧通流检查 (9)4.4交流耐压测试 (10)4.5系统设置菜单 (10)4.6数据查询菜单 (11)4.7 U盘存储菜单 (11)五、PC机操作软件使用说明 (12)六、技术参数 (13)七、附配件 (13)八、售后服务 (13)九、附录：误差曲线说明 (14)一、主要特点(一)、安全可靠：单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

(二)、符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

(三)、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-1000A，可直接测试500KV/1A等级以上的互感器。

互感器伏安特性测试仪的操作简介互感器伏安特性测试仪是一种用于测量互感器特性的仪器。

互感器是用于变压器、发电机等电气设备中的重要部件，其主要作用是将高压电转换为低压电或将低压电转换为高压电，从而实现电力输送的目的。

而互感器的良好性能对整个电力系统的正常运行至关重要，因此，对互感器的特性进行测试是十分必要的。

操作步骤准备工作在进行互感器伏安特性测试之前，必须进行一些准备工作：1.接地。

将测试仪器的接地线连接到地线上，确保测试仪器与地电位相同。

2.连接测量电缆。

使用合适的电缆连接测试仪器的输出口与互感器的输出端子。

3.充电。

将测试仪器连接到电源，充电至电池电量饱满。

4.标定。

在每次测试前，对测试仪器进行标定。

测量1.接线。

将互感器的输入端子与电源连接，将输出端子与测试仪器的输入端子连接，确保互感器与测试仪器之间接电正确；2.开始测试。

打开测试仪器的电源开关，进入测试界面；3.设置测试参数。

根据互感器的额定电压、额定电流等参数，设置测试仪器的测试参数；4.开始测试。

按下测试仪器上的开始测试按钮，开始对互感器进行测试；5.完成测试。

测试仪器会自动记录测试数据，测试完成后，可以将测试数据保存或输出至电脑等设备中进行后期处理。

维护保养1.定期清理。

将测试仪器表面的污物和灰尘清理干净；2.防尘。

在使用完测试仪器后，应使用防尘套将测试仪器进行包裹，以防止灰尘等物质进入测试仪器内部；3.防水。

测试仪器不应受到水或湿气的侵蚀；4.规范操作。

测试人员应按照规范操作测试仪器，避免过度晃动或敲击测试仪器。

总结在电力系统中，互感器是非常重要的设备之一，其性能的稳定性和准确性对电力系统的稳定与安全有着不可替代的作用。

因此，对互感器的伏安特性进行测试是十分必要的。

通过本文的介绍，希望读者能够对互感器伏安特性测试仪的操作进行了解，并加强相关的安全操作以确保测试的准确性。

互感器伏安特性测试仪说明书目录第一章产品介绍 (2)1.1 概述 (2)1.2技术参数 (2)1.3面板结构介绍 (3)第二章功能键说明及主菜单 (4)2.1旋转鼠标及液晶显示说明 (4)2.2开机界面和主菜单介绍 (4)2.3 PC通讯 (4)2.4 修改时间日期 (4)第三章 CT测量操作方法介绍 (5)3.1 CT伏安特性试验和误差曲线计算 (5)3.2 变比极性试验 (6)3.3极性试验 (7)第四章 PT测量操作方法介绍 (8)4.1 CT伏安特性试验和误差曲线计算 (8)4.2 变比极性试验 (8)4.3极性试验 (8)第五章安全注意事项 (9)第一章产品介绍1.1 概述互感器综合特性测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括：CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数，仪器具有以下特性：1仪器操作安全方便，全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试值后，不需人工接触被测试设备，仪器自动完成测试，使试验人员远离高压电路，确保其人身安全。

2输出容量大，伏安特性试验最大输出电压高达1000V，变比测试最大电流高达600A，仪器输出容量为5KV A。

3可选配件包括外接升压器，外接升流器，外接调压器，外接升压器最高电压可升至2000V，3A，外接升流器可升至1000A，外接调压器最大输出可达1500V，20A，采用外接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。

4大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和测试结果。

5仪器使用旋转鼠标作为输入设备，操作方便简单，使用寿命长。

6仪器内置Flash存储器，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。

晶闸管伏安特性、触发特性综合测试仪使用说明书襄樊荣恒电力电子有限公司一、概述：晶闸管的伏安特性和触发特性是晶闸管的最基本特性，这些特性的好坏，直接影响到器件在整机上的正常使用。

因此，检测晶闸管的伏安特性和触发特性在晶闸管器件的生产经销及使用过程中都是十分重要的。

测试以上参数通常由晶闸管伏安特性测试仪和晶闸管门极触发特性测试仪完成，测试伏安特性参数时还需另配一台示波器观看伏安特性曲线，以上三台仪器常规价在7000—10000元以上，且台数多、占地大、操作不方便。

我们根据广大用户的需求，现研制出将以上三台仪器作在一起的晶闸管伏安特性、触发特性综合测试仪，深受广大用户好评。

该测试仪测试方法符合国标GB4024-83的规定，线路设计简捷精练，采用单片机控制，数字显示。

机内示波器可直接观看伏安特性曲线。

具有体积小、重量轻、操作简单、测试准确保护可靠、维修方便、价格低廉等特点，能测试各种晶闸管及晶闸管模块的正反向不重复峰值电压、正反向重复峰值电压、正反向重复峰值漏电流及门极触发电流与触发电压。

是晶闸管器件生产厂、器件经销商及整机厂检测晶闸管多项参数的综合性专用测试设备。

晶闸管在使用过程中，由于受到过流、过压、过热等诸多因素的影响，其伏安特性和触发特性将会逐渐变差，甚至不能维持正常使用或彻底损坏，因此在进行整机维修时，对已用过的元件和要新上机的元件进行检测确认性能良好后再上机，对尽快排除设备故障少走弯路很有好处。

二、主要技术指标：1．正向和反向峰值电压测量范围：0—2500V2．正向和反向峰值漏电流测量范围：0—99mA3．触发电流测量范围：1—200mA4．触发电压测量范围：0—4.5V5．机内示波器可观看动态峰值电压与峰值漏电流的变化伏安特性曲线波形。

6．整机电源功耗：AC220V、小于75VA7．整机外形尺寸：160×360×3208．整机重量：约8kg襄樊荣恒电力电子有限公司 电话：************　传真：************三、面板图：四、使用方法：1．检查高压调节旋钮反时针调到零，打开电源开关，按极性接好被测管。

ZCCT-A互感器伏安特性测试仪产品使用手册武汉中智诚电力设备有限公司Wuhan ZhongZhiCheng Power Equipment Co., Ltd目录一、设计用途 (4)二、参考标准 (4)三、主要特征 (4)四、测试仪主要测试功能： (4)五、测试仪主要技术参数： (5)六、产品硬件结构 (6)七、操作方式及主界面介绍 (7)八、CT测试 (8)九、数据查询 (15)十、PC 机操作软件使用说明 (16)安全操作• 在将测试仪置入运行前，检查测试仪是否有可见的损坏。

• 不要在多雨或潮湿气候下操作测试仪。

• 不要在易爆气体或蒸汽存在的环境下操作测试仪。

• 在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。

• 测试仪的内部可能产生高电压！因此，只有具备资质的人才允许打开测试仪。

• 为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。

• 确保连接到测试仪的测试对象的端子不带任何电位。

在测试中，测试仪是测试对象的唯一电源。

• 当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，有可能损坏被测互感器和测试仪！• 如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。

注意：1、为了人身及设备安全，使用前请详细阅读说明书，并严格参照要求规范操作。

2、试验前请将仪器可靠接地。

3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线断开，保证互感器完全处于离线状态。

4、CT变比极性试验时，应将不检测的二次绕组短接。

5、做PT伏安特性试验时，一次绕组的零位端接地。

6、实验中严禁触碰所有测试端子。

本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

一、设计用途设计用于对保护类、计量类CT进行自动测试，适用于实验室也适用于现场检测。

二、参考标准GB 1208-2006三、主要特征• 支持检测CT• 满足 GB1207、GB1208等规程要求.• 无需外接其它辅助设备，单机即可完成所有检测项目.• 自带微型快速打印机、可直接现场打印测试结果.• 采用智能控制器，操作简单.• 大屏幕液晶，图形化显示接口.• 按规程自动给出CT/PT（励磁）拐点值.• 自动给出5%和10%误差曲线.• 可保存3000组测试资料，掉电后不丢失.• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.• 小巧轻便≤22Kg，非常利于现场测试.四、测试仪主要测试功能：（见表1）CT（保护类、计量类）• 伏安特性（励磁特性）曲线• 自动给出拐点值• 自动给出5%和10%的误差曲线• 变比测量• 极性判断• 一次通流测试• 交流耐压测试• 铁心退磁表1五、测试仪主要技术参数：（见表2）项目参数工作电源AC220V±10% 、50Hz设备输出0～1000V（20A峰值）大电流输出0～600A励磁测量精度≤0.5%（0.2%*读数+0.3%*量程）CT变比测量范围≤5000A/1A(25000A/5A) 精度≤0.5%工作环境温度：－10℃～40℃，湿度：≤90%，海拔高度：≤1000m尺寸、重量尺寸：400mm × 250mm × 250mm ，重量：≤20Kg表2工作条件要求➢输入电压 220Vac±10%、额定频率 50Hz；➢测试仪应该由带有保护接地的电源插座供电。

对伏安变比极性综合测试仪的相关操作
伏安变比极性综合测试仪是一种用于测试电器设备工作状态的仪器，主要用途包括电流、电压等参数的测量及极性判断。

本文将介绍伏安变比极性综合测试仪的相关操作，包括其基本使用方法、注意事项等。

一、测试仪的基本使用方法
伏安变比极性综合测试仪通常有两个测试端口（标有“正”和“反”），用户可根据具体测试需求连接测量对象的电源。

操作步骤如下：
1.连接测试对象，根据具体测试需求接线。

2.打开伏安变比极性综合测试仪的电源开关。

3.此时测试仪会进行自检，完成后将显示当前电压和电流的数值。

4.测试完成后，关闭电源开关。

二、测试仪的注意事项
1.测试仪仅适用于低电流、低电压电器设备的测试。

高压电气设备测试
需使用相应的高压测试仪器。

2.测试仪使用前应先进行自检，确保设备状态正常。

3.测试前，应检查测量对象的接线情况，确保接线正确。

4.测试过程中，应注意观察测试仪表显示的电流、电压值，确保其处于
安全范围内。

5.在测试过程中，应避免多人操作，防止误操作造成安全事故。

6.测试仪不应存放在湿润、高温或易受损坏的地方，以免影响设备的使
用寿命。

7.使用后，应及时对测试仪进行清洁、维护和存放。

三、结语
伏安变比极性综合测试仪是一种能够快速、准确、方便地测试电气设备状态的仪器。

在使用时需注意安全、正确操作。

通过本文的介绍，相信读者已经了解到测试仪的基本使用方法和注意事项，能够更加安全、便捷地进行电器设备的测试与维护。
