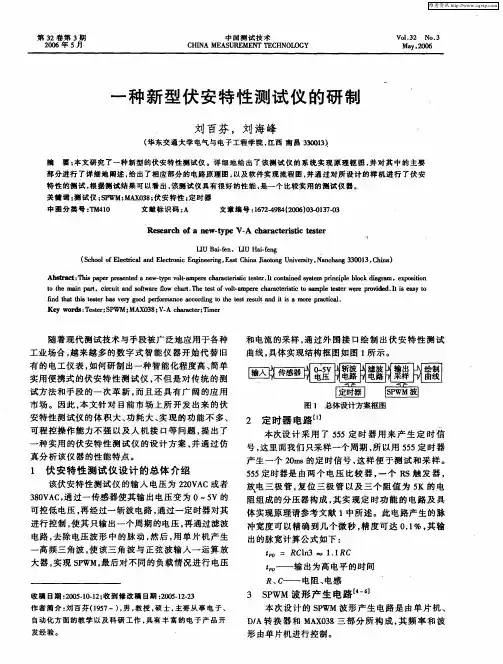

伏安特性测试仪

刘 百芬 ，刘 海 峰
（ 东 交 通 大 学 电气 与 电 子 工 程 学 院 ， 华 江西 南 昌 ３０ １ ） ３ｏ３
摘
要： 本文研究 了一种新型 的伏安特性测试仪 。详细地 给 出了该测 试仪 的系统实 现原理 框 图 ， 并对其 中 的主要
部分进行 了详 细地阐述 ， ， 给出了相应部分 的电路原理 图， 以及软 件实现 流程图 ， 并通过 对所设计 的样 机进行 了伏安
该伏 安 特性 测试 仪 的输 入 电压 为 ２０ Ａ ２ Ｖ Ｃ或者 ３ ０ Ａ 通 过 一传感 器使 其输 出电压 变 为 ０— Ｖ的 ８ Ｖ Ｃ， ５ 可控低 电压 ， 经过 一斩 波 电路 ， 过一 定时器 对其 再 通
放 电 三极 管 ， 位 三极 管 以及 三 个 阻 值 为 ５ 的 电 复 Ｋ 阻组成 的分 压器 构成 ， 实 现 定 时 功 能 的 电 路及 具 其 体实现 原理请 参考 文献 ｌ中所述 。此 电路 产 生的 脉
Ｒｅ ｅ ｒ ｈ ｏ ｅ ｔ ｐ Ａ ａ ａ ｔｒｓｉ ｅ ｔ ｒ ｓ ａ ｃ ｆａ ｎ ｗ－ｙ ｅ Ｖ－ ｃ ｒ ｃｅ ｉｔ ｔｓ ｅ ｈ ｃ
， ｛
Ｌ Ｕ ａ－ｅ Ｉ Ｂ ｉｆｎ， ＬＩ Ｈａ－ｅ Ｕ ｉｆｎｇ
（ ｃ ｏｌ ｆ ｌ ｔｃ ｌ ｎ ｌ ｔ ｎｃ ｎ ｉｅｒ ｇ Ｅ ｓ Ｃ ｉ ｉ ｔ ｇＵ ｉｅ ｉ ， ａ ｃ ａｇ３ ０ １ ， ｈ ａ Ｓ ｈｏ ｏ ｅ ｒ ａ ａ ｄＥｅ ｒ ｉ Ｅ ｇ ｅｉ ， ａｔ ｈｎ Ｊ ｏ ｎ ｎ ｒ ｔ Ｎ ｎ ｈｎ ３ ０ ３ Ｃ ｉ ） Ｅ ｃｉ ｃｏ ｎ ｎ ａ ａｏ ｖ ｓｙ ｎ
Ｋｅ ｙ ｗｏｒ Ｔｅ ｔｒ Ｓ ｄｓ： ｓｅ ； ＰＷ Ｍ ； ＭＡＸ０ ８； Ａ ｈ ｒｃｅ ； ｉ ｒ ３ Ｖ－ ｃ ａ ａ ｔｒ Ｔ ｍｅ

HS8500伏安特性测试仪保定市恒信达电气有限公司目录前言 (1)1．设计用途 (3)2．参考标准 (3)3．主要特征 (3)4．主要功能 (3)5．技术参数 (4)6．产品硬件结构 (5)7．操作方式 (6)8．CT测试 (6)9．PT测试 (15)10．数据查询 (20)11. PC软件 (21)12．附录 (24)前言本手册的目的是为了让使用者熟悉、安全、正确、有效地操作使用互感器测试仪。

参照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。

此外，还可以确保测试仪的可靠运作和使用周期。

测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有安全要求。

只阅读测试仪使用手册并不能免除您必须遵守相关的所有国家及国际的安全规程。

用户手册必须在测试仪使用的现场时刻备有。

所有使用和用测试仪工作的用户必须要阅读它。

除了要遵守使用手册及本国和地方的一些关于防止事故发生的安全规程，还要注意用于安全和恰当工作的公认的技术流程。

为保障自身安全的安全规则符号注释在本手册中，不同的符号用于强调特定的安全/操作方式。

这些符号分列如下：注意表示有特殊意义的说明或额外的重要信息。

警告标记与安全相关的特殊章节。

电气危险强调对身体和生命有潜在危险的行为或指导。

仅由具有资质的人员操作，并且需十分小心和注意安全规程。

安全操作• 如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。

接地点的选择应该尽量靠近测试对象。

• 断开电缆连接时，总是从输送功率的装置开始。

• 在装置有输出时，切勿连接或断开测试对象。

因为外部感应存贮的能量可能导致致命的高电压。

• 在测试时，总是保持互感器高压侧的一个端子接地。

• 不要将其它物体插入通风口或是输入/ 输出口。

• 在将测试仪置入运行前，检查测试仪是否有可见的损坏。

• 不要在多雨或潮湿气候下操作测试仪。

• 不要在易爆气体或蒸汽存在的环境下操作测试仪。

YTC8750B伏安变比极性综合测试仪用户操作手册目录概述 (3)注意事项 (4)第一章主要特点 (5)第二章主要测试功能和技术参数 (7)第三章面板示意图 (8)第四章操作指南 (9)概述YTC8750B伏安变比极性综合测试仪，是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点、交流耐压和二次侧回路检查等设计的多功能现场试验仪器。

实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB 接口将测试数据上传到电脑进行编辑保存或打印。

操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

注意事项1、为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。

2、试验前请将仪器可靠接地。

3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。

4、CT变比极性试验时，应将不检测的二次绕组短接。

5、做PT伏安特性试验时，一次绕组的零位端接地。

6、伏安特性实验过程中，按下控制器，测试仪将会保持目前电压输出，以便检测用，再次按下控制器，试验结束。

7、在做CT变比实验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。

注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

第一章主要特点一、安全可靠：国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。

二、符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

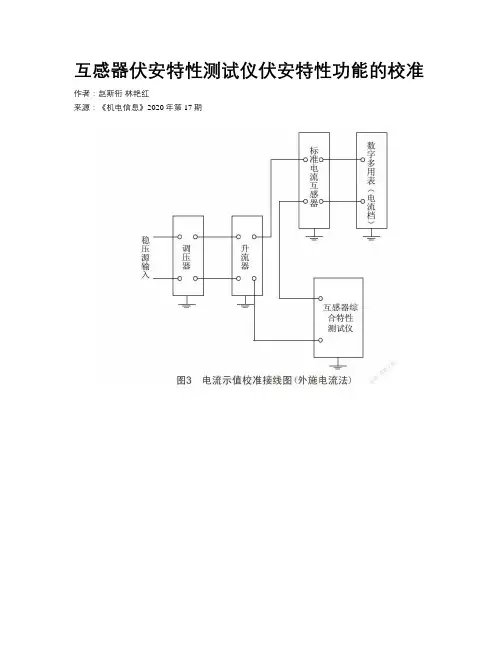

互感器伏安特性测试仪伏安特性功能的校准作者：赵斯衎林艳红来源：《机电信息》2020年第17期摘要：互感器伏安特性测试仪虽然各个生产厂家的名称不同、型号不同、参数不同，但是伏安特性是其基本的性能指标。

为此，结合电磁计量专业知识，对该部分功能进行了校准分析，从而达到量值溯源的目的。

关键词：互感器;伏安特性;量值溯源0 引言互感器伏安特性测试仪主要是对互感器的伏安特性进行试验的专用仪器，是继电保护测试和高压绝缘测试的专业检测仪器。

互感器伏安特性测试仪主要由调压系统、变压器、电压和电流测量系统等部分组成，可以对电流互感器或电压互感器进行基本误差、极性判别、变比检查、二次回路负载等参数的检测，是现场进行互感器交接试验、预防性试验的常规设备，在电力工程领域已得到广泛运用。

互感器伏安特性测试仪的生产厂家不同、型号不同、名称也各不相同，如互感器综合测试仪、互感器伏安特性测试仪、互感器误差特性测试仪等。

而伏安特性作为此类仪器的基本性能指标，其数据结果的准确与否直接影响到互感器伏安特性测试仪的优劣程度，也间接决定了互感器交接试验、预防性試验的准确性与可靠性。

综上所述，有必要制定一套规范的校准方法，以解决此类仪器基本性能的量值溯源问题。

1 互感器伏安特性功能的校准测量伏安特性，主要是为了检查互感器的铁芯质量，通过鉴别铁芯磁化的饱和程度来判断互感器的绕组有无匝间短路等缺陷。

通过对比各个厂家、不同型号的互感器伏安特性测试仪可以发现，该部分功能主要分为电压部分与电流部分，可以结合电磁专业计量中校准仪器的特点进行分析。

2 伏安特性电压示值的校准2.1 外施电压法外施电压法适用于不带标准电压源的互感器伏安特性测试仪，如图1所示。

当被校测试仪输入的伏安特性交流电压量程在1 000 V以下时，采用交流电压源作为测量标准进行校准。

交流电压源所输入的标准电压值与被校测试仪电压显示值之差即为伏安特性交流电压的示值误差。

当被校测试仪输入的伏安特性交流电压量程在1 000 V以上时，采用电压互感器作为测量标准，利用升压器进行升压，由数字多用表实时监测电压来完成校准。

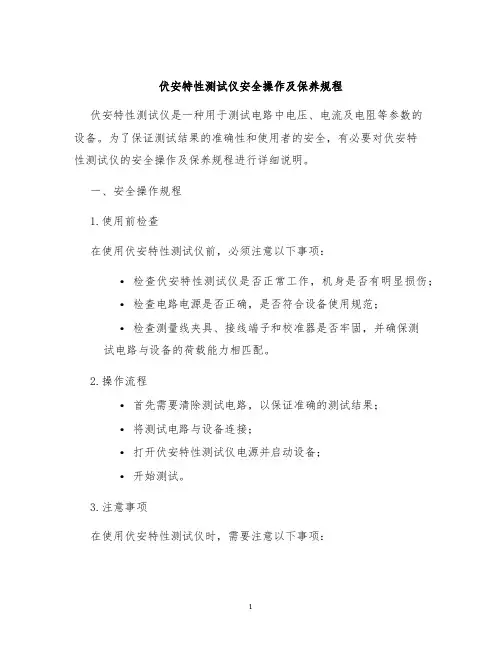

伏安特性测试仪安全操作及保养规程伏安特性测试仪是一种用于测试电路中电压、电流及电阻等参数的设备。

为了保证测试结果的准确性和使用者的安全，有必要对伏安特性测试仪的安全操作及保养规程进行详细说明。

一、安全操作规程1.使用前检查在使用伏安特性测试仪前，必须注意以下事项：•检查伏安特性测试仪是否正常工作，机身是否有明显损伤；•检查电路电源是否正确，是否符合设备使用规范；•检查测量线夹具、接线端子和校准器是否牢固，并确保测试电路与设备的荷载能力相匹配。

2.操作流程•首先需要清除测试电路，以保证准确的测试结果；•将测试电路与设备连接；•打开伏安特性测试仪电源并启动设备；•开始测试。

3.注意事项在使用伏安特性测试仪时，需要注意以下事项：•严格遵守设备使用规范，避免超过测试仪的荷载能力，以避免损坏设备或导致安全事故发生；•避免测试时操作不当，避免触电等事故发生；•不要在潮湿或有风险的环境下使用伏安特性测试仪；•在测试前，使用者必须具备一定的电气知识和操作技能，否则需得到专业技术人员的指导。

二、保养规程为了保护伏安特性测试仪使用寿命和准确性，有必要对设备进行规范的保养。

下面是一些必要的保养规程：1.清洁检查•每次使用后，需将伏安特性测试仪清洁干净，包括屏幕、控制按钮、机身等部分。

2.存储条件•将伏安特性测试仪放在通风干燥、温度适宜的环境中；•避免将伏安特性测试仪暴露在阳光下和高温环境中，并保持设备干燥；•避免伏安特性测试仪受到震动或水激。

3.定期校准•对伏安特性测试仪进行定期校准，以保证测试准确性。

三、总结伏安特性测试仪是测试电路的重要设备，正确使用和保养是保证其稳定性和使用寿命的重要因素。

在使用前，应该检查设备是否正常工作、电路是否正确连接、测量线夹具是否牢固，并严格遵守设备的使用规范。

在使用过程中，不要操作不当，避免触电等事故发生。

在保养方面，我们需要定期对设备进行清洁检查、存储条件维护和定期校准。

只有这样，才能保证伏安特性测试仪的准确性和稳定性，为电路测试工作提供可靠的保证。

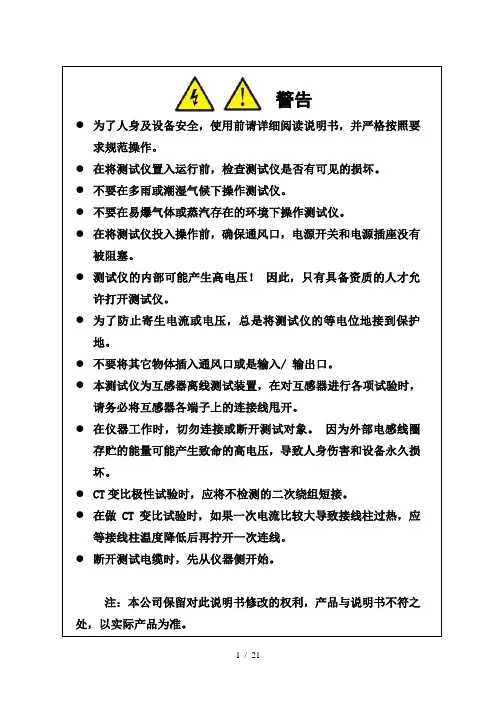

警告●为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。

●在将测试仪置入运行前，检查测试仪是否有可见的损坏。

●不要在多雨或潮湿气候下操作测试仪。

●不要在易爆气体或蒸汽存在的环境下操作测试仪。

●在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。

●测试仪的内部可能产生高电压！因此，只有具备资质的人才允许打开测试仪。

●为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。

●不要将其它物体插入通风口或是输入/ 输出口。

●本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。

●在仪器工作时，切勿连接或断开测试对象。

因为外部电感线圈存贮的能量可能产生致命的高电压，导致人身伤害和设备永久损坏。

●CT变比极性试验时，应将不检测的二次绕组短接。

●在做CT变比试验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。

●断开测试电缆时，先从仪器侧开始。

注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

目录一、技术参数及特点 (4)1.设计用途 (4)2.产品特点 (4)3.面板说明 (5)4.技术参数 (6)二、操作及使用说明 (7)1.旋转鼠标使用方法 (7)2.开机 (7)3.主菜单 (7)4.励磁特性 (8)5.变比极性 (12)6.一次通流、交流耐压 (14)7.数据查询 (18)8.系统设置 (19)三、售后服务 (21)一、技术参数及特点1.设计用途本产品参考GB 1207-2006、GB 1208-2006等标准设计，用于对保护类CT进行自动测试，适用于实验室及现场检测。

可自动完成CT 励磁特性、CT变比、CT极性、CT比差、CT角差、CT一次通流、CT/PT交流耐压的测试。

2.产品特点●采用大屏幕液晶显示器，图形化显示界面。

●检测功能齐全，无需外接其它辅助设备，单机即可完成所有检测项目。

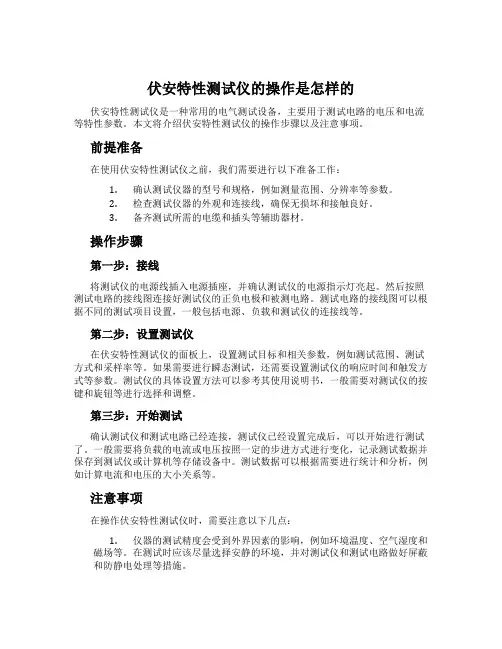

伏安特性测试仪的操作是怎样的伏安特性测试仪是一种常用的电气测试设备，主要用于测试电路的电压和电流等特性参数。

本文将介绍伏安特性测试仪的操作步骤以及注意事项。

前提准备在使用伏安特性测试仪之前，我们需要进行以下准备工作：1.确认测试仪器的型号和规格，例如测量范围、分辨率等参数。

2.检查测试仪器的外观和连接线，确保无损坏和接触良好。

3.备齐测试所需的电缆和插头等辅助器材。

操作步骤第一步：接线将测试仪的电源线插入电源插座，并确认测试仪的电源指示灯亮起。

然后按照测试电路的接线图连接好测试仪的正负电极和被测电路。

测试电路的接线图可以根据不同的测试项目设置，一般包括电源、负载和测试仪的连接线等。

第二步：设置测试仪在伏安特性测试仪的面板上，设置测试目标和相关参数，例如测试范围、测试方式和采样率等。

如果需要进行瞬态测试，还需要设置测试仪的响应时间和触发方式等参数。

测试仪的具体设置方法可以参考其使用说明书，一般需要对测试仪的按键和旋钮等进行选择和调整。

第三步：开始测试确认测试仪和测试电路已经连接，测试仪已经设置完成后，可以开始进行测试了。

一般需要将负载的电流或电压按照一定的步进方式进行变化，记录测试数据并保存到测试仪或计算机等存储设备中。

测试数据可以根据需要进行统计和分析，例如计算电流和电压的大小关系等。

注意事项在操作伏安特性测试仪时，需要注意以下几点：1.仪器的测试精度会受到外界因素的影响，例如环境温度、空气湿度和磁场等。

在测试时应该尽量选择安静的环境，并对测试仪和测试电路做好屏蔽和防静电处理等措施。

2.在连接测试电路时，应该按照连接图和电路原理正确连接电源和负载，避免短路和过载等情况导致测试仪的损坏。

3.在设置测试仪参数时，应该遵循测试目标和设备性能规格，选择合适的测试方式和采样率等参数。

如果不清楚测试仪的具体参数设置方法，应该查看测试仪使用说明书或相关教程。

4.在测试过程中，应该随时注意测试仪的显示和指示灯等状态，避免出现异常情况，例如测试仪报警、温度升高或电源故障等。

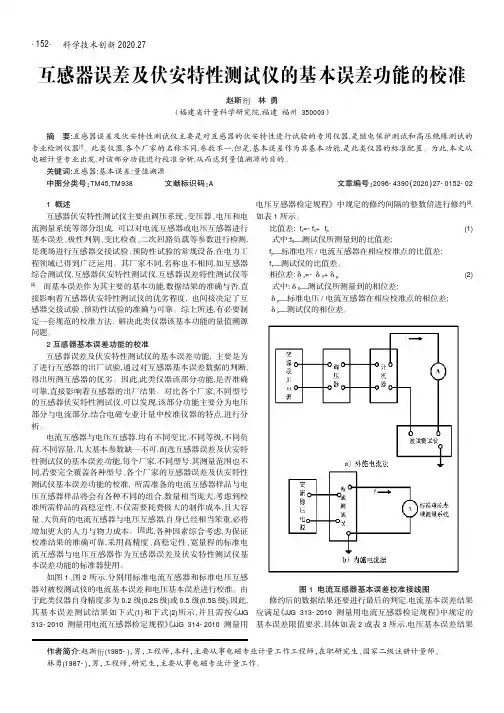

科学技术创新2020.27互感器误差及伏安特性测试仪的基本误差功能的校准赵斯林勇（福建省计量科学研究院,福建福州350003）1概述互感器伏安特性测试仪主要由调压系统、变压器、电压和电流测量系统等部分组成,可以对电流互感器或电压互感器进行基本误差、极性判别、变比检查、二次回路负载等参数进行检测,是现场进行互感器交接试验、预防性试验的常规设备,在电力工程领域已得到广泛运用。

其厂家不同,名称也不相同,如互感器综合测试仪,互感器伏安特性测试仪,互感器误差特性测试仪等[2]。

而基本误差作为其主要的基本功能,数据结果的准确与否,直接影响着互感器伏安特性测试仪的优劣程度,也间接决定了互感器交接试验、预防性试验的准确与可靠。

综上所述,有必要制定一套规范的校准方法,解决此类仪器该基本功能的量值溯源问题。

2互感器基本误差功能的校准互感器误差及伏安特性测试仪的基本误差功能,主要是为了进行互感器的出厂试验,通过对互感器基本误差数据的判断,得出所测互感器的优劣。

因此,此类仪器该部分功能,是否准确可靠,直接影响着互感器的出厂结果。

对比各个厂家,不同型号的互感器伏安特性测试仪,可以发现,该部分功能主要分为电压部分与电流部分,结合电磁专业计量中校准仪器的特点,进行分析。

电流互感器与电压互感器,均有不同变比,不同等级,不同负荷,不同容量,几大基本参数缺一不可,而选互感器误差及伏安特性测试仪的基本误差功能,每个厂家,不同型号,其测量范围也不同,若要完全覆盖各种型号、各个厂家的互感器误差及伏安特性测试仪基本误差功能的校准,所需准备的电流互感器样品与电压互感器样品将会有各种不同的组合,数量相当庞大,考虑到校准所需样品的高稳定性,不仅需要耗费极大的制作成本,且大容量、大负荷的电流互感器与电压互感器,自身已经相当笨重,必将增加更大的人力与物力成本。

因此,各种因素综合考虑,为保证校准结果的准确可靠,采用高精度、高稳定性、宽量程的标准电流互感器与电压互感器作为互感器误差及伏安特性测试仪基本误差功能的标准器使用。

电流互感器伏安特性试验与误差曲线详解王兰芳武汉市华英电力科技有限公司1 概述在电力系统中针对于保护用电流互感器最常见的试验项目是伏安特性试验，在很多地方电力部门还要求对保护用电流互感器绘制误差曲线，并将误差曲线数据上报至相关的管理部门。

伏安特性试验对应于国家标准和IEC标准的准确称呼是励磁特性试验，执行励磁特性试验的目的是获取电流互感器励磁特性曲线，并根据励磁特性曲线计算电流互感器的相关参数以判断电流互感器是否能达到要求。

误差曲线是根据励磁特性曲线和电流互感器二次线圈电阻计算而来的曲线，误差曲线建立了电流互感器最大允许误差和所连接二次负荷的关系，只要确保电流互感器所在系统的短路电流和所接二次负荷落在误差曲线的允许区间内，保护用电流互感器就能正常工作，否则电流互感器则可能发生磁饱和而失效2 励磁特性试验2．1 励磁曲线的定义图1 HYVA-405测量的电流互感器励磁特性曲线在不同的标准中，电流互感器励磁曲线的绘制要求也不同，在IEC60044-1/GB1208中励磁曲线的Y轴是电流互感器二次端电压有效值，X轴是电流互感器二次端电流有效值；在IEC60044-6/GB16847电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值，X轴是电流互感器的二次电流的峰值；在IEEE C57.13中电流互感器励磁特性试验的Y轴是电流互感器二次电动势有效值，X轴是电流互感器二次电流有效值取对数后的值。

因此针对不同标准的电流互感器，其励磁特性曲线的绘制方法也不同，由于我国的标准遵从与IEC 体系，因此针对我国的保护用电流互感器励磁特性曲线主要有IEC60044-1/GB1208和IEC60044-6.GB16847两种。

在完成励磁特性曲线后通常要计算励磁特性曲线的拐点电压，拐点电压反映的是电流互感器进入磁饱和区域的阈值，拐点电压以后电流互感器进入深度磁饱和状态，如果电流互感器运行时其二次端电压达到或超过拐点电压，则互感器进入磁饱和状态而失效。

伏安特性测试仪使用方法汇卓电力是一家专业研发生产伏安特性测试仪的厂家，本公司生产的伏安特性测试仪在行业内都广受好评，以打造最具权威的“伏安特性测试仪“高压设备供应商而努力。

伏安特性测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。

在不使用外接标准互感器的情况下；实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232接口与笔记本电脑联机使用或上传数据。

操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

伏安特性测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V 交流电源和650A大电流源。

该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。

采用智能旋转控制器，操作简单，全自动给出检测结果。

大屏幕液晶，图形化显示界面。

按规程自动给出(伏安特性)拐点电压和电流。

自动计算5%和10%误差曲线。

伏安特性测试仪可保存100组测试数据，掉电后不丢失。

自带微型快速打印机、可直接现场打印测试结果。

具有电压和电流保持功能，方便计量检测。

技术特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。

快捷、简单、方便；2.国内首创接线接线方式，自适应电压接入。

只需4个接线柱便可完成CT/PT的所有试验；3.功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT 二次侧回路、交流耐压测试；4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；5.伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。

1. 熟悉伏安特性实验的基本原理和操作步骤；2. 掌握伏安特性曲线的绘制方法；3. 研究电阻元件和二极管等非线性元件的伏安特性；4. 分析伏安特性曲线，了解元件的电气性能。

二、实验原理伏安特性曲线是指在一定条件下，元件两端电压与通过元件的电流之间的关系曲线。

对于线性电阻元件，其伏安特性曲线为一条通过坐标原点的直线，其斜率表示元件的电阻值。

对于非线性元件，其伏安特性曲线为曲线，无法用简单的线性关系表示。

本实验主要研究以下元件的伏安特性：1. 线性电阻元件：伏安特性曲线为直线，斜率为元件的电阻值；2. 二极管：伏安特性曲线为曲线，具有明显的非线性特性；3. 稳压二极管：伏安特性曲线为曲线，具有稳压特性。

三、实验仪器与设备1. 伏安特性测试仪；2. 直流稳压电源；3. 直流电压表；4. 直流电流表；5. 电阻元件；6. 二极管；7. 稳压二极管；8. 导线；9. 开关；10. 连接板。

1. 将伏安特性测试仪与直流稳压电源、直流电压表、直流电流表连接好；2. 将电阻元件、二极管、稳压二极管依次接入伏安特性测试仪；3. 设置直流稳压电源的输出电压，从低到高逐渐增加；4. 观察并记录伏安特性测试仪显示的电压与电流值；5. 绘制电阻元件、二极管、稳压二极管的伏安特性曲线；6. 分析伏安特性曲线，了解元件的电气性能。

五、实验数据及结果1. 电阻元件伏安特性曲线（1）线性电阻元件伏安特性曲线为直线，斜率为元件的电阻值；（2）曲线通过坐标原点，表示电阻值与电压、电流无关。

2. 二极管伏安特性曲线（1）正向特性曲线为曲线，随着电压的增加，电流逐渐增大；（2）反向特性曲线为曲线，随着电压的增加，电流几乎不变。

3. 稳压二极管伏安特性曲线（1）正向特性曲线为曲线，随着电压的增加，电流逐渐增大；（2）反向特性曲线为曲线，当电压达到稳压值时，电流急剧增大。

六、实验结论1. 伏安特性实验可以直观地了解元件的电气性能；2. 伏安特性曲线的绘制方法简单易行；3. 通过分析伏安特性曲线，可以判断元件的质量和性能。

9
GDHG-106B CT/PT 互感器特性测试仪
注：每做一次伏安特性测试，测试仪自动完成一次互感器的退磁。
图 10，打印设置界面
图 11，退磁界面
2、退磁试验
（1）参数设置：
在 CT 主界面中，选择“退磁”后，进入测试界面见图 11，设置
二次侧额定电流： 1A 或 5A。
（2）试验：
接线图见（图 5），测试仪的 K1、K2 为电压输出端，试验时将 K1、
图 12，CT 变比极性测试界面 图 13，CT 变比极性（角差比差）接线图
4．CT 角差比差试验 （1）参数设置：
在 CT 主界面中，选择“角差比差”后，进入测试界面（图 14）， （注：应参照互感器铭牌上的实际额定变比值设定）CT 的一次额定电流： 0～25000A，二次额定电流：5A/1A。设置互感器额定负荷，并选择“满
图 2 CT 主界面
图 3 PT 主界面
八、CT 测试 进行电流互感器励磁特性、请移动光标至 CT，并选择相应测试选项。
1. CT 励磁（伏安）特性测试 在 CT 主界面中，选择“励磁” 选项后，即进入测试界面如图 4。
（1）参数设置： 励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果
GDHG-106B CT/PT 互感器特性测试仪
图1 2．面板注释：
1 —— 设备接地端子 2 —— 显示器标志 3 —— 通讯口 4 —— 打印机 5 —— 液晶显示器 6 —— 控制器
4
GDHG-106B CT/PT 互感器特性测试仪
7 ——CT 变比/极性试验时，大电流输出端口 8 —— CT 变比/极性(角差/比差)试验时，二次侧接入端口 9 —— CT/PT 伏安特性试验时，电压输出端口；CT/PT 负荷试验端口 10 —— PT 变比/极性（角差/比差试验）时，一次侧接入端口 11 —— PT 变比/极性（角差/比差试验）时，二次侧接入端口 12 —— CT/PT 直阻测试端口 13 —— 过流保护（功率）开关 14 —— 主机开关 15 —— 主机电源插座 16、17、18、19、20、21、23——测试项目接线简图 22—— 扩展端口

伏安特性测试仪的操作是怎样的伏安特性测试仪如何操作电压安培特性测试仪安全便利，整个微机装置，内置的高性能CPU，牢靠性高；在依据接口提示设定测试值后，无需人工触点对设备进行测试，电压—安培特性测试仪电压安培特性测试仪安全便利，整个微机装置，内置的高性能CPU，牢靠性高；在依据接口提示设定测试值后，无需人工触点对设备进行测试，电压—安培特性测试仪自动完成测试。

让测试人员阔别高压电路，以确保他或她的人身安全。

伏安特性测试仪的输出功率均为实际电压和电流值，波形为标准正弦波，频率为50—60Hz。

它能有效地模拟变压器的实际状态，充分国家有关检修规程的要求。

伏安特性测试仪的特征：1.用户依据被测设备的电压安培特性选择输入电压.当电压安培特性测试仪的电压需要输出380 V或以上时，应输入380 V的输入电压。

2.伏安特性测试仪牢靠接地。

3.检查伏安特性测试仪是否没有接地点。

4.拨开关“16”至伏特安培。

5.伏安特性测试仪的输出和电压测量连接到电流互感器的两侧。

6.检查调压器是否正在调零，打开“24”开关，按下复位键，上面的指示灯亮起，此时微处理器处于等待存储状态。

7.打开输出开关，顺时针方向打开调整器，需要存储时按下内存键，存储键上方的LED亮着，内部蜂鸣器响。

（注：在每次测量的全过程中，不允许用伏安特性测试仪调整调压器，调整到大电流时，应尽量缩短停留时间。

）8.最可存储20组电流和电压。

9.储存完毕后，调压器调零.10.按打印键，打印出伏安特性测试仪的测试数据和伏安特性点阵。

伏安特性测试仪是一种全自动PT和CT特性测试仪。

该仪器可完成的试验包括：CT伏安特性试验、PT伏安特性试验、CT极性试验和PT极性试验。

T可变比极性试验和PT可变比极性试验自动计算CT、CT/PT变量比值差等结果参数的任意点误差曲线。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

DGFA-103互感器伏安特性综合测试仪信息来源：http://kv-kva/705/index.html操作方式及主界面介绍1、控制器使用方法控制器有三种操作状态：“左旋”，“右旋”，“按下”。

使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。

2、主菜单（见图2）主菜单共有“励磁”、“变比极性”、“交流耐压”、“一次通流”、“数据查询”、“退磁”、“返回”7种选项，可以使用控制器进行选择和设置。

图2， CT主界面第八章：CT测试进行电流互感器励磁特性、变比、极性、一次通流、交流耐压、退磁测试时，请移动光标至1、CT励磁特性测试按“励磁”键后，即进入测试界面如图3。

1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。

通常电流设置值大于等于1A，就可以测试到拐点值。

励磁电压：设置范围（0—1000V）为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y 轴，电压设置过低，曲线贴近X轴。

如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。

2）、接线方式：接线图见（图4），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。

接线无误后，合上“功率开关”，按键后，即开始测试（见图4）。

试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图5）。

注意：校准功能：主要用于查看设备输出电压电流值，不用于测试项目，详情见附录一。

图3，CT励磁特性测试界面图4，CT励磁特性接线图图5，CT励磁曲线图图6，励磁数据图图7 ，误差曲线参数设置界面图8，误差曲线图3）、伏安特性（励磁）测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线（见图5）。

HGQT-H伏安特性测试仪第一章产品介绍1.1 概述本仪器是一款全自动化电流互感器特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、CT极性试验、CT变比极性试验。

仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。

仪器具有以下特性：1）操作安全方便：全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试值后，无需人工接触被测试设备，省去手动调压、人工记录、整理、描绘曲线等烦琐劳动。

快捷、简单、方便。

无需计算机知识，极易掌握，使试验人员远离高压电路，确保其人身安全。

2）功能全面：可测试保护CT伏安特性、自动绘出5％和10％误差曲线、变比、极性，还可以输出大电流用于测试CT的二次回路。

3）输出容量大：伏安特性试验最大输出电压高达1000V，变比试验最大电流高达600A，仪器输出容量为5KVA。

4）可选配件齐全：配件包括外接升压器、外接升流器、外接调压器。

外接升压器最高电压可升至2000V/3A，外接升流器可升至1000A，外接调压器最大输出可达1500V/20A，采用外接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。

5）人机界面好：大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和试验结果。

6）人机交互便捷：仪器使用高性能光电旋转鼠标作为输入设备，操作简单方便，使用寿命长。

7）数据存储量大：仪器内置Flash存储器，可以存储大量的试验数据，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。

8）多通道人机交互：仪器除了用旋转鼠标对其进行输入控制外，还可以通过自带的RS232通讯接口与计算机联机，实现PC机和仪器通讯，试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据，仪器所带PC机应用软件功能强大，外形美观，操作简单，可实现试验结果的保存、打印，并可将试验数据导出为EXCEL格式文档进行编辑。

第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。

本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。

机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。

整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。

本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。

快捷、简单、方便。

无需专门培训，易操作。

2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。

3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。

测试人员远离高压电路，从而确保测试人员安全，可靠性高。

4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。

取消面板按键、开关、控制旋钮等各种常规控件。

⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。

单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。

⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。

⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。

系统自带打印机，可随时打印伏安特性曲线及测试数据。

5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。
