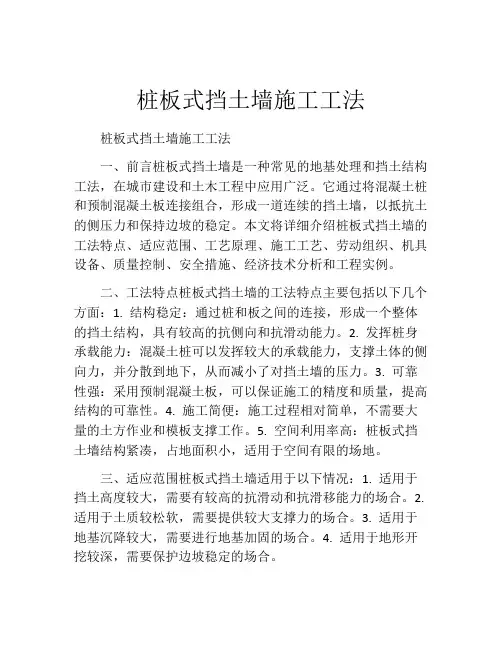

桩板式挡土墙施工工法桩板式挡土墙施工工法一、前言桩板式挡土墙是一种常见的地基处理和挡土结构工法,在城市建设和土木工程中应用广泛。
它通过将混凝土桩和预制混凝土板连接组合,形成一道连续的挡土墙,以抵抗土的侧压力和保持边坡的稳定。
本文将详细介绍桩板式挡土墙的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点桩板式挡土墙的工法特点主要包括以下几个方面:1. 结构稳定:通过桩和板之间的连接,形成一个整体的挡土结构,具有较高的抗侧向和抗滑动能力。
2. 发挥桩身承载能力:混凝土桩可以发挥较大的承载能力,支撑土体的侧向力,并分散到地下,从而减小了对挡土墙的压力。
3. 可靠性强:采用预制混凝土板,可以保证施工的精度和质量,提高结构的可靠性。
4. 施工简便:施工过程相对简单,不需要大量的土方作业和模板支撑工作。
5. 空间利用率高:桩板式挡土墙结构紧凑,占地面积小,适用于空间有限的场地。
三、适应范围桩板式挡土墙适用于以下情况:1. 适用于挡土高度较大,需要有较高的抗滑动和抗滑移能力的场合。
2. 适用于土质较松软,需要提供较大支撑力的场合。
3. 适用于地基沉降较大,需要进行地基加固的场合。
4. 适用于地形开挖较深,需要保护边坡稳定的场合。
四、工艺原理桩板式挡土墙的基本工艺原理是通过混凝土桩和预制混凝土板的连接和组合,形成一个整体的挡土结构。
混凝土桩采用挖孔灌注法进行施工,通过桩身的承载能力抵抗土体的侧压力。
预制混凝土板采用预制砼工艺生产,在施工现场进行安装。
通过桩和板之间的连接,实现整体的刚性连接,并提供足够的抗震和抗滑动能力。
五、施工工艺桩板式挡土墙的施工工艺包括以下几个阶段:1. 地面处理:清理现场,并进行土地开挖和平整处理。
2. 桩身施工:按照设计要求,在挖孔灌注法的基础上进行钢筋的布置和混凝土的浇筑,形成混凝土桩。
3. 板安装:在混凝土桩上进行预制混凝土板的安装,通过连接件将桩和板连接起来。
桩板式挡土墙施工方案一、工程概况及特点规划十七路北起于经六路,本次设计不含该交叉口,设计起点接该交叉口边缘,起点桩号为K0+049。
522,路线向南延伸,于K0+830。
824与经五路相交,于K1+413.563与经四路相交,终点位于干部学院西出入口,终点桩号为K2+370,扣除与经四路交叉口范围136。
994m,规划十七路设计路线全长2183.484m.桩板式挡土墙位于K1+685~K1+705左侧,共5条桩基,每条桩基长度20m,直径2.2m,桩基之间设置厚度40cm的挡土板,桩基顶面设置厚度25cm的盖板。
本挡土墙施工范围内,有一处500kV的电力铁塔,塔基埋深不详,塔基边距离路基边坡顶最近距离约为15 m。
二、主要技术标准1、道路等级:城市支路2、设计速度:30公里/小时3、道路红线宽:30米4、汽车荷载等级:城—B级三、编制依据1、百色市百东新区起步区规划十七路道路工程施工图设计;2、国家交通部颁布的公路桥梁现行规范;3、国家、行业及当地政府有关安全、环境保护、水土保持及地产资源管理等方面的规定和要求;4、我项目的资源优势及建设同类工程的施工经验、施工能力、科技成果等;5、我项目在施工现场实地考察情况及收集的相关资料。
四、施工技术方案<一>施工准备1、施工控制网测量按照勘察设计院提供的桩位总平面图和测图控制网中所设置的基线桩、水准点等资料,进行三角控制网的复测,并根据施工需要,建立满足施工要求的平面和立面施工测量控制网。
进行施工放样并报监理复核。
2、平整场地及设备进场按照设计图纸桩位的布置,进行施工现场场地的平整和施工便道的修建,确保设备的进场安装。
3、材料的试验和储存堆放按照材料的需要量计划,及时提供材料的砼、砂浆的配合比和强度、钢材的机械性能和试验。
并组织材料进场,按规定的地点和指定的方式进行储存和堆放。
〈二〉桩基施工1、桩位测量在桩位放样之前,先采用全站仪复核沿线各控制点、导线点,通过复核准确后,才进行桩位放样,在实地采用木桩标定桩位,以木桩上的小铁钉为圆心,设计桩孔半径画圆,每桩均砌筑挡水口圈,高出地面30 cm,用水泥砂浆抹面,并在顶面弹出十字引线,以便挖桩过程中对桩中心与垂直度的控制。
桩板式挡土墙施工方案桩板式挡土墙施工方案一、工程概述:桩板式挡土墙是一种以预制混凝土挡土墙板为主体,通过钢筋桩与挡土墙板相连接而成的一道抗渗、抗倾覆的挡土结构。
本施工方案适用于桩板式挡土墙的施工,桩板式挡土墙的高度为10米,挡土墙板为预制混凝土板。
二、施工材料:1. 预制混凝土挡土墙板:采用标号为C30的钢筋混凝土,尺寸为2m×3m×0.3m。
2. 钢筋:采用标号为HRB400的钢筋,直径为10mm。
3. 混凝土:采用标号为C30的混凝土。
4. 土方材料:采用黏土作为挡土墙填料。
三、施工工艺:1. 地面准备:根据设计要求,在施工区域进行平整处理,并清除施工区域内的杂物。
2. 桩基施工:按照设计要求,在挡土墙布设位置进行桩基施工。
桩基采用钢筋混凝土桩,直径为400mm,每隔3m安装一个桩。
桩基施工完毕后,进行灌注混凝土固结。
3. 挡土墙板安装:在桩基上部安装挡土墙板。
挡土墙板采用预制混凝土板,每块板之间留有5cm的缝隙。
挡土墙板与桩基之间用钢筋连接,并用钢筋焊接连接固定。
4. 填土与夯实:在挡土墙板的后方进行填土,填土采用黏土,并进行30cm的分层夯实。
每夯实一层,检查挡土墙板的稳定性,确保其不发生倾覆。
5. 挡土墙板连接:在挡土墙板的拼接处设置连接钢筋,并进行焊接连接。
6. 后续处理:完成挡土墙施工后,进行地面修整和清理工作,确保施工区域的整洁。
四、施工注意事项:1. 挡土墙板的连接要牢固,焊接点要进行充分的焊接和检查,确保连接的稳固性。
2. 挡土墙板与土方的连接要紧密,填土和夯实要均匀,以保证挡土墙的整体稳定性。
3. 在施工过程中,严格按照设计要求,控制挡土墙的高度,防止出现挡土墙倾斜或发生崩塌的情况。
4. 施工现场要进行定期巡视,确保施工质量和施工安全。
5. 施工期间注意安全防护,人员要佩戴好安全帽、工作服等防护用品。
以上为桩板式挡土墙施工方案,希望能对您有所帮助。
目录一、主要工程概况.......................................................................................... - 1 -1.设计概况...................................................................................................... - 1 -2.桩板墙剩余工程数量表.............................................................................. - 2 -二、剩余工程量节点工期.............................................................................. - 2 -三、施工技术方案.......................................................................................... - 3 -1.H型桩板墙工程........................................................................................... - 3 -2.锚索桩板墙工程.......................................................................................... - 4 -四.资源配置方案............................................................................................ - 4 -1.人力资源配置表.......................................................................................... - 4 -2.施工机械设备配置表..................................................... 错误!未定义书签。
桩板式挡土墙施工方案1. 引言桩板式挡土墙是一种常见的土木工程施工方式,用于处理土方工程中的挡土和排水问题。
本文档将给出桩板式挡土墙的施工方案,包括挡土墙的设计、施工工序、材料和设备的选择等内容。
2. 桩板式挡土墙的设计在进行桩板式挡土墙的设计时,需要考虑以下因素:2.1 土壤力学参数首先,需要进行土壤力学参数的调查和测试,包括土壤的强度、压缩性和黏聚力等参数。
这些参数将影响挡土墙的稳定性和设计参数的选取。
2.2 工程地质条件对工程地质条件进行详细调查,包括地质层理、地下水位、土层的坚硬程度等。
这些参数将影响桩板式挡土墙的承载能力和变形性能。
2.3 挡土墙高度和坡度根据土壤力学参数和工程地质条件,确定挡土墙的设计高度和坡度。
这将影响挡土墙的稳定性和抗滑性能。
2.4 桩高和板宽根据挡土墙的设计高度和坡度,选取合适的桩高和板宽。
桩高和板宽的选择应满足设计要求,并考虑施工效率和经济性。
2.5 出土方式和处理确定挡土墙的出土方式,包括机械挖掘和人工出土。
同时,对出土土方进行合理的处理,可利用于其他工程或填埋。
3. 桩板式挡土墙的施工工序桩板式挡土墙的施工工序大致如下:3.1 地面准备工作进行工地的准备工作,包括场地平整、标示桩位、施工道路建设等。
3.2 桩基施工根据设计要求,依次进行桩基的施工工序,包括钢筋加工、混凝土浇筑、桩基固化等。
3.3 板墙施工在桩基固化后,进行板墙的施工。
先确立板墙起始位置和挡墙线位置,然后依次进行板墙钢筋布置、混凝土浇筑、板墙的固化等工序。
3.4 挡墙背后填土板墙固化后,进行挡墙背后的填土工作。
填土时需要注意填土的均匀性和密实性,以确保挡土墙的稳定性。
3.5 土工布安装和排水系统在填土完成后,安装土工布以增强挡土墙的抗渗性能。
同时,根据设计要求,安装排水系统,将积聚的地下水导流至外部。
4. 材料和设备选择在桩板式挡土墙的施工中,需要选择合适的材料和设备,包括:•混凝土:使用符合设计要求的混凝土材料,保证挡土墙的强度和耐久性。

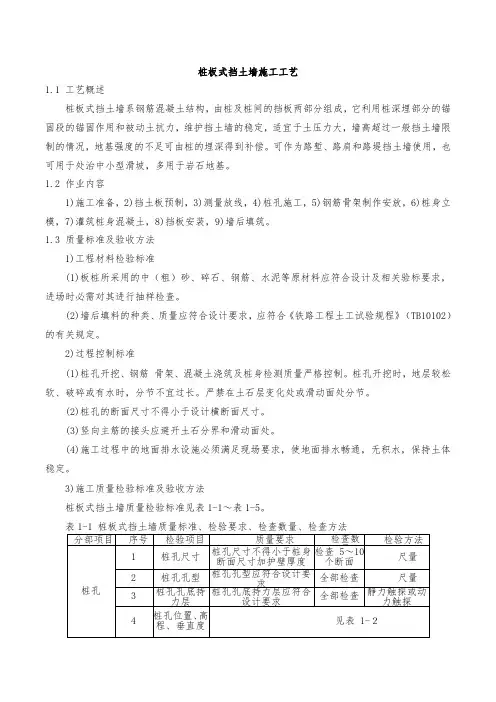

桩板式挡土墙施工工艺1.1 工艺概述桩板式挡土墙系钢筋混凝土结构,由桩及桩间的挡板两部分组成,它利用桩深埋部分的锚固段的锚固作用和被动土抗力,维护挡土墙的稳定,适宜于土压力大,墙高超过一般挡土墙限制的情况,地基强度的不足可由桩的埋深得到补偿。
可作为路堑、路肩和路堤挡土墙使用,也可用于处治中小型滑坡,多用于岩石地基。
1.2 作业内容1)施工准备,2)挡土板预制,3)测量放线,4)桩孔施工,5)钢筋骨架制作安放,6)桩身立模,7)灌筑桩身混凝土,8)挡板安装,9)墙后填筑。
1.3 质量标准及验收方法1)工程材料检验标准(1)板桩所采用的中(粗)砂、碎石、钢筋、水泥等原材料应符合设计及相关验标要求,进场时必需对其进行抽样检查。
(2)墙后填料的种类、质量应符合设计要求,应符合《铁路工程土工试验规程》(TB10102)的有关规定。
2)过程控制标准(1)桩孔开挖、钢筋骨架、混凝土浇筑及桩身检测质量严格控制。
桩孔开挖时,地层较松软、破碎或有水时,分节不宜过长。
严禁在土石层变化处或滑动面处分节。
(2)桩孔的断面尺寸不得小于设计横断面尺寸。
(3)竖向主筋的接头应避开土石分界和滑动面处。
(4)施工过程中的地面排水设施必须满足现场要求,使地面排水畅通,无积水,保持土体稳定。
3)施工质量检验标准及验收方法桩板式挡土墙质量检验标准见表1-1~表1-5。
表1-1 桩板式挡土墙质量标准、检验要求、检查数量、检查方法表1-2 桩孔中心位置、孔底高程、桩孔垂直度允许偏差及检验方法表 1-3桩钢筋骨架安装尺寸允许偏差及检验方法表1-4 挡土板尺寸允许偏差及检验方法表1-5 填筑层压实质量的检验标准及检验方法1.4 工艺流程图桩板式挡土墙施工工艺流程见图1-1。
1.5 工序步骤及质量控制说明1)施工准备(1)施工场地及临时预制场地必须做好“三通一平”,现场四周设置排水沟、集水井、桩孔中积水、经沉淀排入水道。
施工出土路线应畅通。
(2)按设计纸准确放线,放出中心线和桩径,并认真进行复核。
【文档标题】板桩式挡土墙施工方案【引言】板桩式挡土墙是现代挡土结构的一种常见和有效的形式之一。
其采用预制混凝土板桩作为墙体支撑结构,能够有效地抵抗土体的侧向压力,广泛应用于公路、铁路、水利、市政工程等领域。
本文将介绍板桩式挡土墙的施工方案,包括基坑开挖、板桩安装、支撑与固结、墙体回填等主要环节。
【一、基坑开挖】1.1 确定挡土墙的位置和方向,在挡土墙周围进行基坑开挖。
1.2 按照设计要求,进行基坑的形状和尺寸的合理设计,以满足挡土墙的承载能力和安全性要求。
1.3 在开挖过程中,根据土层情况采用相应的排水措施,以保证基坑内水位稳定。
1.4 根据实际情况选择合适的开挖方式,可采用人工开挖、机械挖掘或爆破等方法。
【二、板桩安装】2.1 在基坑边缘或设计要求的位置,设置定位桩,并通过精确的测量和标定确定板桩的位置和间距。
2.2 按照设计要求和规范要求,选择合适的板桩类型和规格,并进行预制。
2.3 将预制的板桩安装到基坑中,采用合适的设备(如桅杆式挖掘机、松土机等)进行安装和定位。
2.4 在板桩的安装过程中,需保持板桩的垂直度和水平度,以确保挡土墙的整体稳定性和承载能力。
【三、支撑与固结】3.1 在完成板桩的安装后,根据土层情况和设计要求,选择合适的支撑和固结措施,如加固支撑框架、设置支撑横梁等。
3.2 根据挡土墙高度和土层条件,设置合理的支撑间距,以保证挡土墙的整体稳定性和抗倾覆能力。
3.3 进行支撑与固结过程中,需进行监测和检测,及时调整和修正支撑方式和固结措施,以确保施工安全和墙体稳定。
【四、墙体回填】4.1 在支撑与固结完成后,进行挡土墙墙体的回填。
回填土可采用优质的黏土、砂土或者石料等材料。
4.2 根据设计要求,进行适度的夯实和压实处理,以增强回填土的稳定性和承载能力。
4.3 在回填过程中,必须注意避免回填土的过度压实,以避免对挡土墙的损坏和变形。
4.4 完成墙体回填后,进行最后的调整和修整,确保挡土墙的外观和整体效果。
板桩式挡土墙施工方案
板桩式挡土墙是一种常见的土木工程结构,用于固定土壤和防止斜坡坍塌。
以下是一种常见的板桩式挡土墙施工方案。
1. 材料准备:准备好所需的板桩、连接件、挡土墙面板等材料,确保其质量符合相关标准。
2. 地面处理:清理施工现场,去除石块和杂物,并确保地面平整。
3. 桩基处理:根据设计要求,在地面上打出合适深度的孔洞,并清除孔洞中的杂物。
4. 孔洞加固:在孔洞中灌注混凝土,以加固桩基,并确保其牢固。
5. 桩的驱入:将板桩用振动器等工具驱入孔洞中,确保桩的垂直度和水平度。
6. 桩的连接:将板桩连接件安装在板桩上,确保其紧固牢固。
7. 墙面的搭建:在板桩上安装挡土墙面板,根据需要进行水平和垂直调整,确保墙面平整。
8. 挡土墙背面的填充:在挡土墙背面填充适量的土石方材料,并采取必要的压实措施,以增加挡土墙的稳定性。
9. 泄水排水:根据设计要求,在挡土墙上部安装排水管,以便及时排除墙内的积水。
10. 挡土墙面的防护:根据需要,可以在挡土墙面上进行防护处理,以防止墙面受到外部侵蚀和破坏。
11. 现场清理:施工结束后,对施工现场进行清理,清除杂物和废料,并确保施工现场整洁。
以上就是一种常见的板桩式挡土墙施工方案,通过严格按照施工方案进行施工,能够确保挡土墙的稳定性和耐久性,从而达到预期的工程效果。
当然,在实际施工中还需根据具体情况进行调整和改进,以确保施工质量和安全性。
板桩式挡土墙什么是板桩式挡土墙?板桩式挡土墙施工情况怎么样?基本概况如何?中国下面整理板桩式挡土墙基本内容如下:下面通过本网站建筑知识专栏的知识整理,整理板桩式挡土墙基本情况如下:挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
什么是板桩式挡土墙:利用板桩挡土、靠自身锚固力或设帽梁、拉杆及固定在可靠地基上的锚板维持稳定的挡土墙。
板桩式挡土墙施工相关注意事项:首先用全站仪对桩位进行精确测量放样。
然后修整孔口周围边坡,清出工作平台。
边坡修整应尽量减少对山体的拢动。
孔口开挖后应作好锁口及护壁,以策安全。
桩孔采用人工配合风镐进行开挖,采用人力绞车或卷扬机出碴;基岩为石质时,孔内应采用弱爆破。
护壁采用孔内现浇钢筋混凝土护壁,护壁以1米为一节,护壁钢筋在孔内绑扎成型。
桩孔开挖时,应详细做好地质记录,如发现现场地质情况与设计不符,应及时通知监理与设计单位。
绑扎钢筋,支立模板。
当桩孔开挖达到设计标高且进入设计岩层,经检查合格后搭立脚手架,支立出土部分桩身模板,绑扎桩身钢筋,钢筋笼应符合设计及规范要求。
模板的平整度、垂直度以及牢固性等均要满足要求。
浇筑桩身混凝土。
桩身混凝土采用强制式搅拌机拌和,导管法输送。
地下和地上部分桩身混凝土必须一次浇筑完成,不得有任何施工缝。
锚固桩施工时预埋联结钢筋,与挡土板联结。
挡土板采用在拌和站集中预制,安装挡土板的施工顺序为:地表截排水施工自上而下分层开挖、及时支护挖方至桩项高程时施工锚固桩分层下挖、及时挂板。
根据设计要求,首先测量放线,待桩身混凝土达到要求强度后,安装混凝土挡板前,将挡板中心轴线标出,以利吊装就位。
在桩两侧划出第一块挡板位置标高,用汽车吊吊装挡板,挡土板的安放必须整齐,上下板之间密实贴,板与地面悬空部分采用浆砌片石回填。
板后满铺双层塑料排水网兼缓冲层。

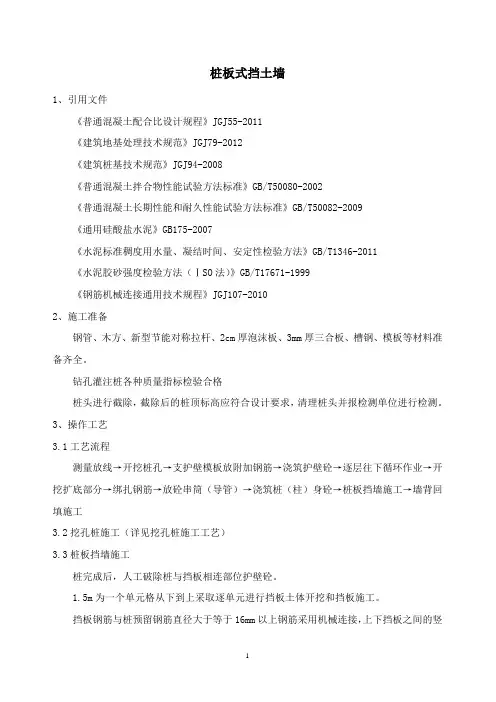

桩板式挡土墙1、引用文件《普通混凝土配合比设计规程》JGJ55-2011《建筑地基处理技术规范》JGJ79-2012《建筑桩基技术规范》JGJ94-2008《普通混凝土拌合物性能试验方法标准》GB/T50080-2002《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009《通用硅酸盐水泥》GB175-2007《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2011《水泥胶砂强度检验方法(ⅠSO法)》GB/T17671-1999《钢筋机械连接通用技术规程》JGJ107-20102、施工准备钢管、木方、新型节能对称拉杆、2cm厚泡沫板、3mm厚三合板、槽钢、模板等材料准备齐全。
钻孔灌注桩各种质量指标检验合格桩头进行截除,截除后的桩顶标高应符合设计要求,清理桩头并报检测单位进行检测。
3、操作工艺3.1工艺流程测量放线→开挖桩孔→支护壁模板放附加钢筋→浇筑护壁砼→逐层往下循环作业→开挖扩底部分→绑扎钢筋→放砼串筒(导管)→浇筑桩(柱)身砼→桩板挡墙施工→墙背回填施工3.2挖孔桩施工(详见挖孔桩施工工艺)3.3桩板挡墙施工桩完成后,人工破除桩与挡板相连部位护壁砼。
1.5m为一个单元格从下到上采取逐单元进行挡板土体开挖和挡板施工。
挡板钢筋与桩预留钢筋直径大于等于16mm以上钢筋采用机械连接,上下挡板之间的竖向钢筋<16mm采用绑扎连接;当箍筋为二级时,如钢筋定尺长度不够时按规范要求采用搭接。
3.4墙背回填施工填筑前按设计要求铺好道路土工布,作好碎石反滤层,然后进行墙后回填,用于回填的全部材料,必须符合技术规范和设计要求,填料既要能被充分压实,具备良好的透水性,填料中不应含有机物、草皮、树根、冻土块等杂物或生活垃圾。
回填石灰土应按要求拌合。
墙背回填应分层填筑,根据压实机型,一般控制在每层填厚不大于10-15厘米,分层填筑应尽量保证摊铺厚度均匀、平顺。
在雨季回填时,填筑面应做成3%-4%的坡度,以利于排水。
桩板式挡土墙方案一、工程概述本工程为某市道路拓宽工程,其中一段需要设置挡土墙,挡土墙位于道路的右侧,总长度约为100米。
根据地质勘察报告,该段地质情况较为复杂,包括软土、砂土、岩石等多种地层,挡土墙的设计需要考虑到地质条件的影响。
二、设计思路桩板式挡土墙是一种较为常见的挡土墙形式,其由桩基和挡土板组成,具有结构简单、施工方便、承载力高等优点。
针对本工程的地质情况,设计采用桩板式挡土墙方案,桩基采用钻孔灌注桩,挡土板采用钢筋混凝土板。
三、设计方案1、桩基设计根据地质勘察报告,地质条件较为复杂,需要对桩基进行合理的设计。
桩基采用钻孔灌注桩,直径为1米,长度根据地质情况而定。
在设计过程中,需要考虑桩基的承载力和稳定性,确保桩基能够承受挡土墙的重量和侧压力。
2、挡土板设计挡土板采用钢筋混凝土板,其厚度和配筋需要进行合理的计算。
在设计过程中,需要考虑挡土板的承载力和稳定性,确保挡土板能够承受土压力和车辆荷载。
3、连接设计桩基和挡土板之间的连接需要进行合理的设计,以确保挡土墙的整体稳定性。
在本工程中,采用预埋件将挡土板与桩基连接起来,预埋件的数量和位置需要根据实际情况进行计算和确定。
四、施工工艺1、钻孔灌注桩施工首先进行场地平整和清理工作,然后进行桩位的测量和定位。
采用旋挖钻机进行钻孔施工,成孔后进行清孔和检查工作,最后进行钢筋笼的安装和混凝土的浇筑。
2、挡土板施工在桩基施工完成后,进行挡土板的施工。
首先进行模板的安装和固定,然后进行钢筋的绑扎和焊接工作,最后进行混凝土的浇筑和养护工作。
五、结论本工程采用桩板式挡土墙方案,成功解决了道路拓宽工程中的挡土问题。
在设计过程中,需要考虑地质条件、荷载情况等因素,以确保挡土墙的稳定性和安全性。
在施工过程中,需要采取合理的施工工艺和质量控制措施,以确保挡土墙的施工质量和使用寿命。
肋板形状对肋板式挡土墙稳定性影响及设计验算方法研究摘要:肋板式挡土墙是一种常见的工程结构,其稳定性受肋板形状的影响。
桩板式挡土墙作者:佚名日期:2009年10月29日来源:互联网【字体:大中小】我要评论(0)核心提示:第一节概述桩板式挡土墙系钢筋混凝土结构,由桩及桩间的挡土板两部分组成(如图9-1所示),利用桩深埋部分的锚固段的锚固作用和被动上抗力维护挡土墙的稳定。
桩板式挡土墙适宜于土压力大,墙高超过一般挡土墙第一节概述桩板式挡土墙系钢筋混凝土结构,由桩及桩间的挡土板两部分组成(如图9-1所示),利用桩深埋部分的锚固段的锚固作用和被动上抗力维护挡土墙的稳定。
桩板式挡土墙适宜于土压力大,墙高超过一般挡土墙限制的情况,地基强度的不足可由桩的埋深得到补偿。
桩板式挡土墙可作为路堑、路肩和路堤挡土墙使用,也可用于治理中小型滑坡,多用于表土及强风化层较薄的均匀岩石地基上,其基岩的饱水无侧限抗压强度须人于20MPa,岩石完整系数应大于0.6。
由于土的弹性抗力较小,设置桩板式挡土墙后,桩顶处可能产生较大的水平位移或转动,因而一般不宜用于土质地基。
若需用于土质地基,一般应在桩的上部(一般可在桩顶下0.29H处)设置锚杆(索),以减小桩的位移和转动,提高挡土墙的稳定性。
在桩的上部设置锚杆(索)的锚索桩板墙将在第十一章中作详细介绍。
桩板式挡土墙作路堑墙时,町先设置桩,然后开挖路基,挡土板可以自上而下安装,这样既保征了施工安全,又减少了开挖工程量。
第二节寸:压力计算墙后土压力(包括车辆荷载所引起的侧向压力)的计算与重力式挡土墙的土压力计算方法相同,即以挡土板后的竖直墙背为计算墙背,按库仑主动土压力计算(计算方法见第二章)。
在滑坡地段,则应按滑坡推力进行计算(见第十章)。
桩和板的计算仅考虑墙背主动土压力的水平分力,主动土压力的竖向分力及墙前被动土压力一般忽略不计。
第三节桩的设计一、构造要求桩板式挡土墙中所采用的桩应就地整体灌筑,混凝土强度等级不得低于C20。
钢筋视实际情况,选用(1~Iv)级或5号钢筋。
桩的受力钢筋应沿桩长方向通长布置,直径不宜小于12mm。
桩板式挡土墙技术交底(模板).doc范本一:一:交底目的本次交底的目的是,让相关人员了解桩板式挡土墙的技术要求和施工流程,确保施工过程中的安全性和质量。
二:技术要求2.1 桩的安装要求2.1.1 桩的基本要求(1)桩的排列密度不低于设计要求,桩与桩之间的间距控制在合理范围内。
(2)桩的垂直度控制在±10mm以内。
(3)桩的尺寸要符合设计要求,必要时进行加固处理。
2.1.2 桩的安装步骤(1)桩的布设a. 根据设计要求确定桩的布设位置,标记好桩的位置。
b. 按照控制线进行桩的布设,确保桩之间的间距和垂直度符合要求。
(2)桩的施工a. 使用合适的设备进行桩的挖掘,挖掘深度要达到设计要求。
b. 确保桩的垂直度,并进行必要的加固加密。
c. 桩的灌注混凝土要均匀且密实,振捣均匀。
d. 桩的顶部要平整,达到设计的高程要求。
2.2 板的安装要求2.2.1 板的基本要求(1)板的尺寸要符合设计要求,并具有足够的强度和刚度。
(2)板的表面要平整,不得有明显的破损和裂缝。
2.2.2 板的安装步骤(1)板的安置a. 按照设计要求先安置底板,确保底板的平整度和水平度。
b. 根据设计要求安置中间板和顶板,注意与桩的连接。
(2)板的固定a. 使用合适的螺栓将板与桩之间进行连接,确保稳固。
b. 板的连接处使用密封胶进行处理,确保防水性能。
2.3 相关附件本文档涉及的附件有:设计图纸、施工图纸、材料清单、工艺操作规程等。
3、法律名词及注释(1)桩板式挡土墙:一种利用桩和板进行支撑的挡土结构。
(2)施工流程:指挡土墙施工的各个步骤和顺序。
(3)挖掘深度:桩挖掘的深度值,通常以米为单位。
(4)底板:挡土墙底部的板状结构。
(5)中间板:挡土墙中部的板状结构。
(6)顶板:挡土墙顶部的板状结构。
(7)连接螺栓:用于连接桩和板的螺纹连接件。
范本二:一:交底目的本次交底的目的是,让相关人员了解桩板式挡土墙的施工要求和注意事项,确保施工过程中的安全性和质量。
板桩式挡土墙施工方案概述板桩式挡土墙是一种常用于土方工程中的挡土结构。
它由垂直插入土中的挡土桩和连接在一起的挡土板构成。
本文档将介绍板桩式挡土墙的施工方案。
1. 施工前准备工作在开始施工板桩式挡土墙之前,需要进行以下准备工作:1.1 土壤调查进行土壤调查是为了了解施工区域的土质情况。
主要包括土壤类型、土壤的稳定性等信息。
根据土壤调查结果,可以选择合适的挡土桩和挡土板。
1.2 设计方案根据土壤调查结果和挡土墙的设计需求,制定施工方案。
施工方案应包括挡土墙的尺寸、挡土桩的排列方式、挡土板的材料和厚度等信息。
1.3 施工场地准备清理施工场地,确保无杂物和障碍物。
清除地表的植被,并平整场地。
2. 施工流程2.1 挡土桩的安装首先,在挡土墙的位置标点,然后使用挖掘机或手动工具挖掘出挡土桩的位置。
根据设计要求和土壤调查结果,确定挡土桩的长度和直径。
然后,将挡土桩逐一插入预先挖好的孔洞中,确保桩的垂直度和位置准确。
可以使用水平仪和测量工具检查桩的垂直度。
2.2 挡土板的安装挡土板一般是预制混凝土板或钢板。
挡土板的长度应根据设计要求进行裁剪。
挡土板的厚度应根据土壤的稳定性要求确定。
将挡土板对齐到挡土桩上,使用螺栓或焊接等方式将挡土板固定在挡土桩上。
确保挡土板与挡土桩的连接牢固。
2.3 挡土墙的背填在安装好挡土板后,使用挖掘机或手动工具进行背填。
背填材料应根据设计要求选择,可以是砾石、碎石或黏土等。
背填时要分层填充,并用锤击或机械振动器进行压实。
2.4 防渗处理如果在设计阶段确定挡土墙需要进行防渗处理,可以在挡土墙表面施工防渗层,以防止水分渗透。
防渗层可以使用高密度聚乙烯薄膜、土工布等材料。
3. 施工注意事项在施工板桩式挡土墙时,需要注意以下事项:•施工现场要保持整洁,及时清理施工废料和杂物。
•施工人员应佩戴符合安全要求的个人防护装备,如安全帽、安全鞋等。
•进行挡土桩的插入时,注意保持桩的垂直度和位置准确。
•挡土板的安装要注意固定方法和连接牢固度。
桩板式挡土墙施工方案一、项目背景桩板式挡土墙是一种常见的土木工程结构,通常用于挡土、支护或护坡。
其施工方案的设计和执行对工程质量和工期具有重要影响,因此需要科学合理的规划和实施。
二、施工准备工作1.审查设计图纸,了解挡土墙的具体要求和规格。
2.准备必要的设备和材料,包括振动桩机、混凝土预制板、钢筋、水泥等。
3.确定施工组织机构,明确各项工作任务及责任分工。
三、施工流程1.桩基础施工–确定桩基础位置并进行标定。
–钻孔打桩,按设计要求安装桩基础。
–检查桩基础垂直度和密实性。
2.挡土墙主体施工–定位挡土墙的准确位置。
–安装桩墙支撑结构。
–进行挡土墙主体结构的浇筑和固定。
3.预制板安装–安装混凝土预制板,并进行拼接和固定。
–检查预制板的水平度和强度。
4.钢筋混凝土构件施工–制作和安装挡土墙的钢筋混凝土构件,如挡土墙顶梁、挡土墙墙体等。
四、施工质量控制1.严格按照设计要求、规范要求和施工工艺执行。
2.定期检查施工进度和质量,发现问题及时处理。
3.对施工中出现的质量问题及时整改和记录。
五、施工安全措施1.检查施工现场及设备的安全性。
2.保证作业人员配备必要的安全防护用具。
3.严格遵守施工现场安全规定,确保施工过程中的安全。
六、施工完成验收1.完成挡土墙的施工后,进行质量验收。
2.核实挡土墙的尺寸、强度和平整度等符合设计要求。
3.确保挡土墙施工达到规范要求,方可交付使用。
七、总结桩板式挡土墙施工是一项复杂的工程,需要严格按照设计要求和工艺流程进行实施,才能确保工程质量和安全。
施工过程中要注意施工质量的控制和施工安全的保障,保证工程顺利完成,达到预期效果。
预制混凝土板桩式挡土墙技术规程
预制混凝土板桩式挡土墙技术规程是一种技术规程,它主要用于建造
挡土墙,以防止土壤滑动、淤积和沉降。
它是由预制混凝土板和桩组
成的,可以有效地抵抗水力和地质力,从而起到护坡、护岸的作用。
预制混凝土板桩式挡土墙技术规程的主要内容包括:
1、材料:预制混凝土板桩式挡土墙的主要材料是预制混凝土板和桩,
其中预制混凝土板的质量必须符合国家规定的标准,桩的质量也必须
符合国家规定的标准。
2、施工:预制混凝土板桩式挡土墙的施工必须按照规定的施工步骤进行,包括桩的钻孔、安装预制混凝土板、桩的安装、桩的固定等。
3、检查:施工完成后,必须进行严格的检查,以确保挡土墙的质量符
合要求。
4、维护:预制混凝土板桩式挡土墙完工后,必须定期进行维护,以确
保其质量和使用寿命。
预制混凝土板桩式挡土墙技术规程是一种重要的技术规程,它可以有
效地防止土壤滑动、淤积和沉降,从而起到护坡、护岸的作用。
因此,在施工过程中,必须严格按照规定的技术规程进行,以确保挡土墙的
质量和使用寿命。

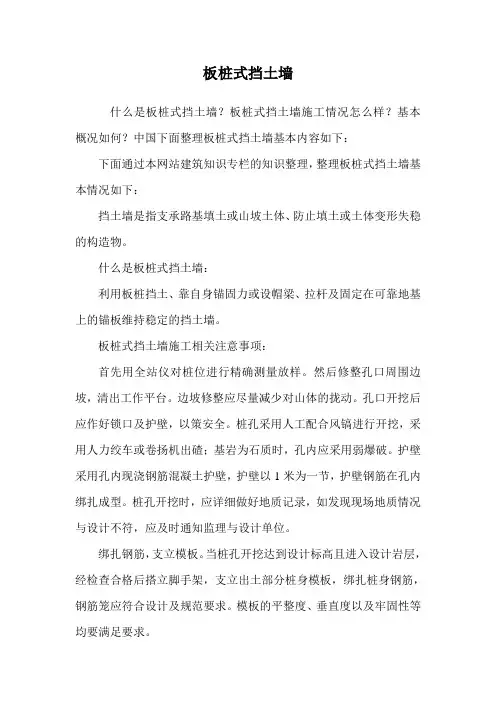

板桩式挡土墙
什么是板桩式挡土墙?板桩式挡土墙施工情况怎么样?基本概况如何?中国下面整理板桩式挡土墙基本内容如下:
下面通过本网站建筑知识专栏的知识整理,整理板桩式挡土墙基本情况如下:
挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
什么是板桩式挡土墙:
利用板桩挡土、靠自身锚固力或设帽梁、拉杆及固定在可靠地基上的锚板维持稳定的挡土墙。
板桩式挡土墙施工相关注意事项:
首先用全站仪对桩位进行精确测量放样。
然后修整孔口周围边坡,清出工作平台。
边坡修整应尽量减少对山体的拢动。
孔口开挖后应作好锁口及护壁,以策安全。
桩孔采用人工配合风镐进行开挖,采用人力绞车或卷扬机出碴;基岩为石质时,孔内应采用弱爆破。
护壁采用孔内现浇钢筋混凝土护壁,护壁以1米为一节,护壁钢筋在孔内绑扎成型。
桩孔开挖时,应详细做好地质记录,如发现现场地质情况与设计不符,应及时通知监理与设计单位。
绑扎钢筋,支立模板。
当桩孔开挖达到设计标高且进入设计岩层,经检查合格后搭立脚手架,支立出土部分桩身模板,绑扎桩身钢筋,钢筋笼应符合设计及规范要求。
模板的平整度、垂直度以及牢固性等均要满足要求。
浇筑桩身混凝土。
桩身混凝土采用强制式搅拌机拌和,导管法输送。
地下和地上部分桩身混凝土必须一次浇筑完成,不得有任何施工缝。
锚固桩施工时预埋联结钢筋,与挡土板联结。
挡土板采用在拌和站集中预制,安装挡土板的施工顺序为:地表截排水施工自上而下分层开挖、及时支护挖方至桩项高程时施工锚固桩分层下挖、及时挂板。
根据设计要求,首先测量放线,待桩身混凝土达到要求强度后,安装混凝土挡板前,将挡板中心轴线标出,以利吊装就位。
在桩两侧划出第一块挡板位置标高,用汽车吊吊装挡板,挡土板的安放必须整齐,上下板之间密实贴,板与地面悬空部分采用浆砌片石回填。
板后满铺双层塑料排水网兼缓冲层。
