齿轮工艺过程设计

直齿圆柱齿轮工艺及夹具设计对于直齿圆柱齿轮的工艺设计，首先需要进行齿轮的结构设计，确定齿轮的模数、齿数、压力角等参数。

然后，根据齿轮的类型和尺寸，选择合适的加工工艺。

一般情况下，直齿圆柱齿轮的加工工艺包括车削、铣削和磨削等过程。

下面，我将分别介绍这些工艺的具体步骤。

1.车削加工：车削是直齿圆柱齿轮加工的主要方法之一、车削加工需要使用齿轮车削机，通过将刀具沿齿轮的螺旋线进行切削来加工齿轮齿面。

车削加工的关键是确定好刀具的进给量和切削速度，以保证齿轮齿面的质量和精度。

2.铣削加工：铣削是直齿圆柱齿轮加工的另一种常用方法。

铣削加工需要使用齿轮铣床，通过将刀具沿齿轮的齿廓进行切削来加工齿轮齿面。

铣削加工通常采用刀具分多次切削的方式，以提高加工效率和保证齿轮齿面的质量。

3.磨削加工：磨削是直齿圆柱齿轮加工的最后一道工序。

磨削加工需要使用齿轮磨床，通过将砂轮沿齿轮的齿廓进行磨削来加工齿轮齿面。

磨削加工可以大大提高齿轮的精度和光洁度，达到高精密要求。

除了工艺设计，夹具设计也是直齿圆柱齿轮加工中不可忽视的一环。

夹具的设计应根据齿轮的类型和尺寸来确定，以确保齿轮在加工过程中的稳定性和精度。

常见的齿轮夹具包括顶夹具、侧夹具和中心夹具等。

在夹具设计过程中，需要考虑夹紧力、夹紧方式、夹紧面形状等因素，以提高夹具的稳定性和工作效率。

综上所述，直齿圆柱齿轮的工艺及夹具设计对于保证齿轮加工质量和提高生产效率至关重要。

在工艺设计中，需要选择合适的加工工艺，并控制好加工参数，以确保齿轮的精度和光洁度。

在夹具设计中，需要根据齿轮的类型和尺寸，设计合理的夹具结构和夹紧方式，以提高夹具的稳定性和工作效率。

齿轮制造工艺流程一、概述齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮制造工艺流程是指将原材料加工成成品齿轮的一系列工艺步骤。

本文将从原材料选取、齿轮加工、热处理、精加工和检测等方面介绍齿轮制造的工艺流程。

二、原材料的选取齿轮的原材料通常选择高强度合金钢或铸铁。

在选取原材料时，需要考虑到齿轮所承受的载荷、工作环境的温度和湿度等因素。

根据不同的应用场景，选择合适的材料进行生产。

三、齿轮的加工1. 初加工：将选定的原材料进行锯切、车削等初步加工，制作出齿轮的基本形状。

这一步骤需要依据齿轮的尺寸和齿数进行精确的加工。

2. 齿轮的齿形加工：齿轮的齿形加工是齿轮制造过程中最关键的一步。

通过铣齿机、滚齿机等设备，根据齿轮的模数、压力角等参数，精确地将齿轮的齿形加工出来。

这一步骤的精度要求高，需要使用先进的设备和技术。

四、热处理为了提高齿轮的硬度和强度，以及改善齿轮的耐磨性和韧性，需要对齿轮进行热处理。

常用的热处理方法包括淬火、回火和渗碳等。

通过控制热处理参数，使齿轮达到所需的硬度和强度要求。

五、精加工精加工是对齿轮进行表面光洁度和尺寸精度的加工。

其中包括齿面磨削、齿轮齿廓修形和齿面抛光等工艺。

通过精加工，可以提高齿轮的传动效率和使用寿命。

六、检测齿轮制造完成后，需要进行各种检测以确保产品质量。

常用的检测方法包括齿轮的齿间隙测量、齿高测量、齿轮硬度测试和齿轮的动平衡等。

通过这些检测手段，可以检验齿轮是否符合设计要求，以及齿轮的使用性能是否合格。

七、总结齿轮制造工艺流程是一项复杂而精细的工艺，需要经过多个步骤的加工和处理。

从原材料选取到最后的检测，每个环节都需要严格控制和操作。

只有通过科学的工艺流程，才能制造出高质量的齿轮产品，满足各种机械设备对传动元件的需求。

齿轮作为机械行业的重要组成部分，其制造工艺的优化与创新，对提高机械设备的性能和可靠性具有重要意义。

齿轮锻造工艺齿轮作为机械传动中不可或缺的部件，其制造工艺也显得尤为重要。

齿轮锻造工艺是一种常见的制造方法，下面将详细介绍齿轮锻造的工艺流程及注意事项。

一、材料选择1.1 钢材选择齿轮锻造所选用的钢材应具备高强度、高耐磨性、高耐蚀性等特点。

常用的钢材有20CrMnTi、40CrNiMoA、42CrMo等。

1.2 材料热处理在进行齿轮锻造前，需要对材料进行热处理。

通过控制加热温度和保温时间，使钢材达到适宜的组织状态。

常用的热处理方法有淬火+回火、正火等。

二、预备工作2.1 切割原材料将所选用的钢材按照要求切割成合适大小的坯料。

2.2 加热坯料将切割好的坯料放入加热炉中进行加热，使其达到适宜锻造温度。

三、锻造工艺3.1 模具设计与制作根据齿轮的形状和尺寸，设计合适的模具。

模具制作需要注意材料的选用和加工精度。

3.2 锻造过程将加热坯料放入锻造机中，按照设计好的模具形状进行锻造。

锻造过程中需要注意温度、力度、速度等参数的控制。

3.3 修整将锻造后的齿轮进行修整，去除表面毛刺和不规则部分。

四、后处理工艺4.1 热处理对锻造后的齿轮进行热处理，以提高其硬度和耐磨性。

4.2 机加工通过车床、铣床等机器进行加工，使齿轮达到要求的精度和表面光洁度。

五、质量检测5.1 外观检测对齿轮外观进行检查，排除表面缺陷等问题。

5.2 尺寸检测通过专业设备进行尺寸测量，确保齿轮符合要求。

5.3 功能测试通过装配到相应设备中进行功能测试，确保齿轮能够正常运转。

六、注意事项6.1 温度控制在锻造过程中需要严格控制温度，避免过高或过低对钢材造成损害。

6.2 锻造力度锻造力度需要根据齿轮的形状和尺寸进行调整，避免出现变形等问题。

6.3 热处理热处理需要严格按照要求进行，以保证齿轮的硬度和耐磨性。

以上就是齿轮锻造工艺的详细介绍。

在实际生产中，还需要根据具体情况进行调整和改进，以提高齿轮的质量和生产效率。

齿轮工艺流程齿轮是机械传动中常用的零部件，其制造工艺流程对于齿轮的质量和性能起着至关重要的作用。

下面将介绍齿轮的制造工艺流程。

首先，齿轮的制造通常从原材料的准备开始。

常见的原材料有铸铁、合金钢等。

原材料的选择需要根据齿轮的使用要求和工作环境来确定，以确保齿轮的强度、耐磨性和使用寿命。

接下来是原材料的加工。

首先是铸造工艺，将铸铁或合金钢熔化后倒入齿轮模具中进行铸造，得到初步的齿轮毛坯。

而对于要求更高的齿轮，通常会选择锻造工艺，通过锻打将原材料加工成齿轮形状的毛坯。

这些毛坯需要经过粗车、精车等加工工序，将齿轮的外形和尺寸加工到设计要求的精度范围内。

随后是齿轮的热处理工艺。

热处理是提高齿轮硬度和耐磨性的重要工艺环节。

常见的热处理工艺包括淬火、回火、渗碳等。

通过热处理，可以使齿轮表面形成一定深度的硬化层，提高齿轮的耐磨性和使用寿命。

然后是齿轮的齿面加工。

齿轮的齿面加工通常采用滚齿加工、铣齿加工等工艺。

滚齿加工可以保证齿轮的齿形精度和表面质量，铣齿加工则适用于一些特殊要求的齿轮。

齿轮的齿面加工需要保证齿轮的齿形参数和表面粗糙度在设计要求范围内。

最后是齿轮的装配和检测。

装配工艺包括齿轮与轴的配合、齿轮与齿轮之间的啮合配合等。

装配质量直接影响着齿轮传动的平稳性和传动效率。

而齿轮的检测工艺则包括齿形检测、硬度检测、齿轮啮合传动试验等。

通过检测，可以确保齿轮的质量符合设计要求。

综上所述，齿轮的制造工艺流程包括原材料准备、加工、热处理、齿面加工、装配和检测等环节。

每个环节都对齿轮的质量和性能有着重要影响，需要严格控制和管理，以确保齿轮的质量和可靠性。

齿轮加工工艺策划方案1. 引言齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮加工工艺是指对齿轮进行切削、磨削、热处理等一系列工艺操作，以获得满足设计要求的齿轮产品。

本文将介绍一个齿轮加工的工艺策划方案，包括工艺流程、设备选型、工艺参数等内容。

2. 工艺流程齿轮加工的工艺流程通常包括以下几个步骤：1.材料准备：选择适合的齿轮材料，并进行加工前的预处理操作，如清洗、除油等。

2.齿轮切削加工：使用数控铣床或数控车床进行齿轮的切削加工，首先进行齿轮齿条的切削，然后进行齿轮齿面的加工。

3.热处理：齿轮在加工后需要进行热处理，以提高其硬度和强度。

一般使用渗碳、淬火、回火等热处理工艺。

4.磨削：经过热处理的齿轮进行磨削加工，以提高其齿面的光滑度和精度。

5.检验与修整：对磨削后的齿轮进行检验，如齿距、齿厚、齿向等参数的检测，并进行必要的修整工作。

6.表面处理：对齿轮进行表面处理，如磷化、镀铬等，以提高其耐腐蚀性和美观度。

3. 设备选型齿轮加工过程需要使用一系列设备来完成各个工艺步骤。

根据具体的项目需求和加工规模，可以选择以下设备进行齿轮加工：1.数控铣床：用于齿轮齿条的切削加工，具有高精度和高切削效率的特点。

2.数控车床：可用于齿轮齿条和齿面的切削加工，适用于加工小批量、高精度的齿轮。

3.热处理设备：包括渗碳炉、淬火炉和回火炉等，用于对齿轮进行热处理，提高其硬度和强度。

4.磨床：用于齿轮齿面的磨削加工，在精度和光滑度上有较高的要求时使用。

5.检测仪器：包括齿轮测量仪、齿轮检测仪等，用于对齿轮进行各项参数的检测。

6.表面处理设备：如磷化设备、镀铬设备等，用于对齿轮进行表面处理，提高其耐腐蚀性和美观度。

选择设备时需要考虑工艺要求、加工精度、产能需求等因素，并与供应商进行充分的沟通和协商。

4. 工艺参数齿轮加工过程中的工艺参数对成品的质量和性能有重要影响，下面列举一些常见的工艺参数：1.切削速度：切削速度是指刀具在切削过程中切削的线速度，通常用米/分钟表示。

齿轮的加工工艺流程齿轮是机械中常见的一种传动装置，其加工工艺流程主要包括铣削、车削、磨削和热处理等环节。

以下是一种常见的齿轮加工工艺流程。

首先，根据设计图纸准备工作，选择合适的材料，并将材料锁定在加工设备上。

然后，进行铣削环节。

铣削是指将齿轮的齿面进行加工的过程。

在铣削过程中，使用铣床或数控铣床将齿轮的齿面进行切削，形成所需的齿形。

接着进行车削环节。

车削是指将齿轮的外径和孔径进行加工的过程。

在车削过程中，使用车床或数控车床进行齿轮的外径和孔径的切削。

车削完成后，齿轮的尺寸就基本上达到了设计要求。

然后进行磨削环节。

磨削是齿轮加工的重要环节，能够提高齿轮的表面质量和精度。

在磨削过程中，使用磨床或数控磨床对齿轮进行研磨，去除车削过程中留下的毛刺和表面粗糙度，提高齿轮的精度和光滑度。

最后进行热处理环节。

热处理是为了提高齿轮的硬度和耐磨性，以增强齿轮的使用寿命和可靠性。

常见的热处理方法有淬火、回火、正火等。

在热处理过程中，将齿轮加热到一定温度，持续一段时间，然后通过冷却使齿轮的组织结构发生相应变化，提高其硬度和耐磨性。

在整个加工工艺流程中，需要注意保持加工设备的稳定性和精度，选择合适的刀具和工艺参数，以确保齿轮加工的精度和质量。

齿轮的加工工艺流程是一个复杂的过程，需要经验丰富的加工工程师和高精度的加工设备的支持。

综上所述，齿轮的加工工艺流程包括铣削、车削、磨削和热处理等环节，通过这些环节完成对齿轮的加工和处理，最终获得符合设计要求的高质量齿轮。

这个加工工艺流程是机械制造中的常见工艺，对于提高齿轮使用寿命和可靠性具有重要意义。

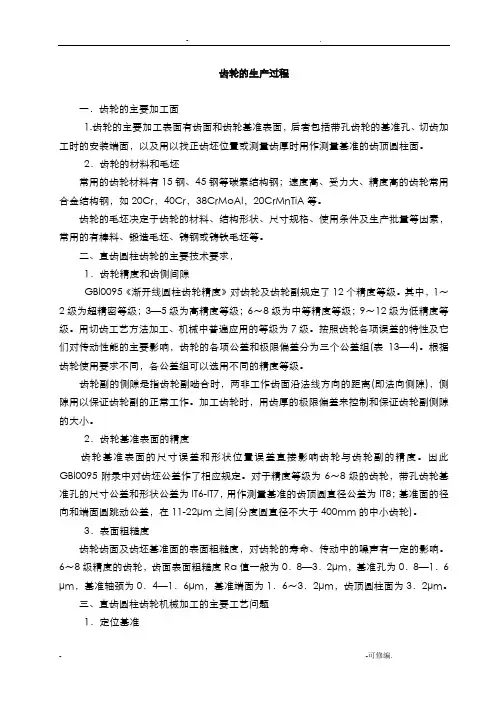

齿轮的生产过程一．齿轮的主要加工面1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。

2．齿轮的材料和毛坯常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr，40Cr，38CrMoAl，20CrMnTiA等。

齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。

二、直齿圆柱齿轮的主要技术要求，1．齿轮精度和齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。

其中，1～2级为超精密等级；3—5级为高精度等级；6～8级为中等精度等级；9～12级为低精度等级。

用切齿工艺方法加工、机械中普遍应用的等级为7级。

按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组(表13—4)。

根据齿轮使用要求不同，各公差组可以选用不同的精度等级。

齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离(即法向侧隙)，侧隙用以保证齿轮副的正常工作。

加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。

2．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095附录中对齿坯公差作了相应规定。

对于精度等级为6～8级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径公差为IT8；基准面的径向和端面圆跳动公差，在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。

3．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。

6～8级精度的齿轮，齿面表面粗糙度Ra值一般为0．8—3．2μm，基准孔为0．8—1．6 μm，基准轴颈为0．4—1．6μm，基准端面为1．6～3．2μm，齿顶圆柱面为3．2μm。

齿轮生产工艺流程齿轮是一种常用的机械传动零件，广泛应用于各种机械设备中。

齿轮的生产工艺流程包括锻造、车削、磨齿、修磨等几个关键步骤。

下面我们将详细介绍齿轮的生产工艺流程。

首先是锻造。

锻造是将金属材料加热至一定温度，然后采用冲击力或挤压力进行塑性变形的一种加工方法。

齿轮的锻造一般采用冲锻方法。

首先，将金属加热至适当的温度，使其处于柔韧状态。

然后将加热的金属放置在锻造机械上，通过冲击力将其压制成齿轮的形状。

锻造可以提高齿轮的强度和耐磨性。

接下来是车削。

车削是通过旋转工件，在切削刀具的切削作用下，将工件上的材料切削掉，从而得到所需形状和尺寸的工件。

齿轮的车削主要包括车外圆、车内圆和车齿面等步骤。

首先，将锻造好的齿轮夹紧在车床上。

然后，通过车床的自动进给装置，使刀具按照预定的参数进行切削。

车床会不断旋转工件，并且刀具也会不断移动，从而将工件上多余的材料切削掉，形成所需的轮廓。

然后是磨齿。

磨齿是将车削好的齿轮表面进行磨削，以提高齿轮的精度和表面质量。

磨齿主要包括两个步骤，即完成齿槽和改善齿面粗糙度。

首先，将齿轮夹在磨齿机上，通过磨削磨具的旋转和进给运动，使齿槽得到加工。

这一步骤需要对磨削过程进行精确的控制，以确保齿槽的形状和尺寸符合设计要求。

然后，通过精细磨削来改善齿面粗糙度。

这一步骤主要是使用细砂轮对齿面进行擦拭，以消除车削工艺留下的痕迹，提高齿轮的表面质量。

最后是修磨。

修磨是对磨齿过程中可能出现的一些缺陷进行处理，以确保齿轮的精度和质量。

修磨一般分为两个步骤，即砂轮修磨和抛光。

首先，使用砂轮修磨对磨齿过程中可能出现的毛刺、裂纹等进行修整。

这一步骤需要对修磨参数进行仔细的控制，以确保修磨后的齿轮表面光滑平整。

然后，进行抛光，进一步提高齿轮的表面光洁度和光泽度。

抛光主要通过使用抛光工具进行磨削和擦拭，以使齿轮表面达到光滑的效果。

以上就是齿轮生产工艺流程的主要步骤。

通过锻造、车削、磨齿和修磨等工艺，可以得到形状准确、精度高、质量可靠的齿轮。

齿轮加工的工艺齿轮加工是制造中常见的加工方式之一，主要用于生产齿轮零件以及齿轮传动装置。

齿轮是一种具有齿廓的轮状零件，通过与其他齿轮或其他零件相互啮合来实现传动能力。

齿轮加工的工艺主要包括设计、加工方法、设备选择、刀具选择和加工参数等方面。

下面将详细介绍齿轮加工的工艺流程。

一、齿轮设计齿轮设计是齿轮加工的前提和基础，其目的是确定齿轮的类型、参数、齿廓、精度等方面的要求。

齿轮设计需要考虑使用环境、传动比、传动功率、速度、载荷等因素。

设计人员需要根据这些因素，按照一定的设计准则和计算公式综合考虑，设计出符合要求的齿轮参数。

二、齿轮加工方法在齿轮加工过程中，常用的加工方法主要有铣削法、切削法和拉削法。

铣削法适用于大型和中型齿轮的加工，其优点是加工效率高，缺点是加工精度低，适用于一些要求不高的齿轮。

切削法是最常用的齿轮加工方法，主要有滚制法和成形法。

滚制法适用于大批量的齿轮加工，具有较高的加工精度和效率。

成形法适用于大模数或大模数修形齿轮的加工，具有高精度和高质量的特点。

拉削法主要是针对大型齿轮的加工，其优点是加工效率高，但是加工精度较差。

三、齿轮加工设备选择根据齿轮加工方法的不同，选择适合的加工设备是非常重要的。

常见的齿轮加工设备有铣齿机、刨齿机、磨齿机、滚齿机等。

铣齿机适用于铣削法加工，可以加工各种类型的齿轮。

刨齿机适用于切削法加工，是一种传统的加工设备，适用于加工大型齿轮。

磨齿机适用于高精度的齿轮加工，可以实现高精度和高质量的加工。

滚齿机适用于滚制法加工，具有高效率和高质量的特点。

四、齿轮加工刀具选择刀具是齿轮加工过程中非常重要的工具，合适的刀具可以保证加工效率和加工质量。

根据齿轮加工方法和要求，选择适合的切削刀具非常重要。

常见的齿轮加工刀具有插齿刀、滚刀、滚齿刀等。

插齿刀适用于切削法加工，可以进行高效率的加工。

滚刀适用于滚制法加工，可以实现高效率和高质量的加工。

滚齿刀适用于磨制法加工，可以实现较高的精度和质量。
