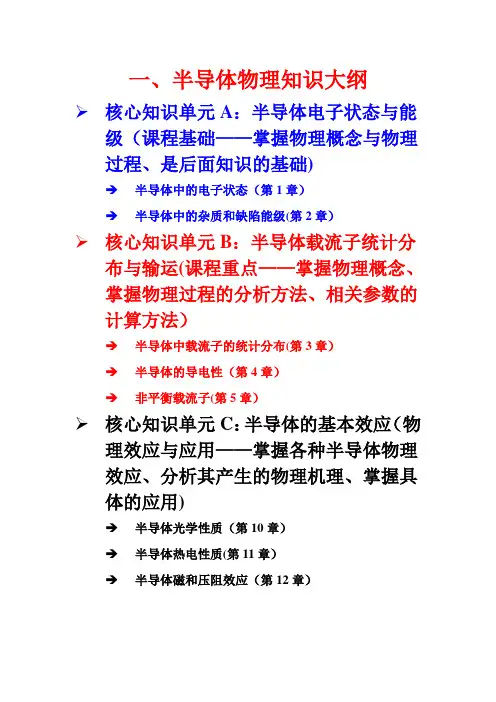

一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge 和 GaAs 的能带结构。
在 1.1 节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在 1.3 节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。
（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
第一章 半导体物理基础能带：1-1什么叫本征激发？温度越高，本征激发的载流子越多，为什么？1-2试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。
1-3、试指出空穴的主要特征及引入空穴的意义。
1-4、设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E v (k)分别为：2222100()()3C k k k E k m m -=＋和22221003()6v k k E k m m =－；m 0为电子惯性质量，1k a π=；a ＝0.314nm ，341.05410J s -=⨯⋅，3109.110m Kg -=⨯，191.610q C -=⨯。
试求：①禁带宽度；②导带底电子有效质量；③价带顶电子有效质量。
题解：1-1、 解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。
其结果是在半导体中出现成对的电子-空穴对。
如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。
1-2、 解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。
温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。
反之，温度降低，将导致禁带变宽。
因此，Ge 、Si 的禁带宽度具有负温度系数。
1-3、准粒子、荷正电：+q ； 、空穴浓度表示为p （电子浓度表示为n ）； 、E P =-E n （能量方向相反）、m P *=-m n *。
空穴的意义：引入空穴后，可以把价带中大量电子对电流的贡献用少量空穴来描述，使问题简化。
1-4、①禁带宽度Eg 根据dk k dEc )(＝2023k m ＋2102()k k m -＝0；可求出对应导带能量极小值E min 的k 值： k min ＝143k ， 由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m ；由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝22106k m ；∴Eg ＝E min －E max ＝221012k m ＝222012m a π ＝23423110219(1.05410)129.110(3.1410) 1.610π----⨯⨯⨯⨯⨯⨯⨯＝0.64eV②导带底电子有效质量m n2222200022833C d E dk m m m =+=；∴ 22023/8C n d E m m dk == ③价带顶电子有效质量m ’ 22206V d E dk m =-，∴2'2021/6V n d E m m dk ==- 掺杂：2-1、什么叫浅能级杂质？它们电离后有何特点？2-2、什么叫施主？什么叫施主电离？2-3、什么叫受主？什么叫受主电离？2-4、何谓杂质补偿？杂质补偿的意义何在？题解：2-1、解：浅能级杂质是指其杂质电离能远小于本征半导体的禁带宽度的杂质。
一、半导体物理知识大纲➢核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础)→半导体中的电子状态（第1章）→半导体中的杂质和缺陷能级(第2章）➢核心知识单元B：半导体载流子统计分布与输运(课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布(第3章）→半导体的导电性（第4章）→非平衡载流子(第5章）➢核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用)→半导体光学性质（第10章）→半导体热电性质(第11章）→半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态.主要介绍了半导体的几种常见晶体结构，半导体中能带的形成,半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge和GaAs的能带结构。
在1.1节，半导体的几种常见晶体结构及结合性质。
(重点掌握）在1。
2节，为了深入理解能带的形成,介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点,并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在1.3节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念,得到空穴的特点。
（重点掌握）在1。
5节，介绍回旋共振测试有效质量的原理和方法。
(理解即可）在1.6节，介绍Si、Ge的能带结构。
（掌握能带结构特征)在1。
7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点;三五族化合物半导体的闪锌矿型结构及其特点。
第一章 半导体中的电子状态1. 如何表示晶胞中的几何元素？规定以阵胞的基矢群为坐标轴，即以阵胞的三个棱为坐标轴，并且以各自的棱长为单位，也称晶轴。
2. 什么是倒易点阵（倒格矢）？为什么要引入倒易点阵的概念？它有哪些基本性质？ 倒格子： 2311232()a a b a a a π⨯=⋅⨯3122312()a a b a a a π⨯=⋅⨯1233122()a a b a a a π⨯=⋅⨯倒格子空间实际上是波矢空间，用它可很方便地将周期性函数展开为傅里叶级数，而傅里叶级数是研究周期性函数的基本数学工具。
3. 波尔的氢原子理论基本假设是什么？（1）原子只能处在一系列不连续的稳定状态。
处在这些稳定状态的原子不辐射。
（2）原子吸收或发射光子的频率必须满足。
（3）电子与核之间的相互作用力主要是库仑力，万有引力相对很小，可忽略不计。
（4）电子轨道角动量满足：h m vr nn π== 1,2,3,24. 波尔氢原子理论基本结论是什么？ （1） 电子轨道方程：0224πεe r mv = （2） 电子第n 个无辐射轨道半径为：2022meh n r n πε= （3） 电子在第n 个无辐射轨道大巷的能量为：222042821hn me mv E n n ε== 5. 晶体中的电子状态与孤立原子中的电子状态有哪些不同？（1）与孤立原子不同，由于电子壳层的交迭，晶体中的电子不再属于某个原子，使得电子在整个晶体中运动，这样的运动称为电子共有化运动，这种运动只能在相似壳间进行，也只有在最外层的电子共有化运动才最为显著。
（2）孤立原子钟的电子运动状态由四个量子数决定，用非连续的能级描述电子的能量状态，在晶体中由于电子共有化运动使能级分裂为而成能带，用准连续的能带来描述电子的运动状态。
6. 硅、锗原子的电子结构特点是什么？硅电子排布：2262233221p s p s s锗电子排布：22106262244333221p s d p s p s s价电子有四个：2个s 电子，2个p 电子。
复习题：半导体物理学引言：半导体物理学是研究半导体材料的电学和光学性质的科学学科。
半导体材料由于其特殊的能带结构，介于导体和绝缘体之间。
在半导体物理学中，我们研究电子行为、能带理论、掺杂效应和半导体器件等方面的内容。
本文将通过一系列复习题来回顾半导体物理学的相关知识。
一、电子行为：1. 什么是载流子？在半导体中有哪两种类型的载流子？在半导体中，带有电荷的粒子称为载流子。
一种是带负电荷的电子，另一种是带正电荷的空穴。
2. 什么是能带？能带理论是用来描述什么的？能带是指具有一定能量范围的电子能级分布。
能带理论用于描述电子在半导体中的分布和运动行为。
3. 什么是禁带宽度？它对半导体的导电性质有什么影响？禁带宽度是指能带中能量差最小的范围，该范围内的能级没有允许态。
禁带宽度决定了半导体的导电性能。
能带中存在禁带宽度时，半导体表现出绝缘体的性质；当禁带宽度足够小的时候，允许电子状态穿越禁带，半导体表现出导体的性质。
二、掺杂效应：1. 什么是掺杂？常见的掺杂元素有哪些？掺杂是指向纯净的半导体中引入少量杂质元素，以改变半导体的导电性质。
常见的掺杂元素有磷、锑、硼等。
2. 控制掺杂浓度的方法有哪些？掺杂浓度可以通过掺杂杂质元素的量来控制。
掺杂浓度越高，半导体的导电性越强。
3. P型和N型半导体有什么区别？P型半导体是指通过掺杂三价元素使半导体中存在过剩的空穴，空穴是主要的载流子。
N型半导体是指通过掺杂五价元素使半导体中存在过剩的电子，电子是主要的载流子。
三、半导体器件：1. 什么是PN结？它的主要作用是什么？PN结是由P型半导体和N型半导体组成的结构。
PN结的主要作用是将半导体材料的导电性质从P型区域传导到N型区域，形成电子流和空穴流。
2. 什么是二极管？它的特点是什么？二极管是PN结的一种常见应用。
它具有单向导电性，允许电流从P区域流向N区域，而阻止电流从N区域流向P区域。
3. 什么是晶体管？它的工作原理是怎样的？晶体管是由三个掺杂不同类型的半导体构成的器件。
思维误区：1.电子浓度说的是导带电子浓度，而非价带，空穴也指的是价带的空穴，而非导带。
2.自建电场：掺杂不均匀的半导体，由于浓度梯度的存在导致载流子发生移动，但是由于原本的载流子都是正负电荷成对配对，浓度梯度所产生的电子移动导致左侧的正电荷积累，因此产生朝右的电场。
此过程，既有电场下的漂移，又有浓3.空间电荷区的内建场：组织空穴与电子扩散，使空穴净电流为0,电子净电流为04.空间电荷区：不考虑产生、复合5.PN结加反向偏压，xn区的非平衡载流子是由内部扩散得到；PN结加正向偏压，非平衡载流子是由于电场不足以阻挡载流子流动而注入到边界中6.所谓的浓度是单位体积的电子树7.PN结之间的禁带本来过不去电子，但是由于PN结两端浓度查过大，会产生扩散电流，也有可能是雪崩击穿和齐纳击穿导致。
8.为什么金半接触内部能带弯曲：因为由于距离进一步缩小，接触电势差不变的情况下，电场增强，需要更多的电荷积累，因此耗尽区扩大，耗尽区有电场, 则会带来电势，又会带来电势能，因此能带弯曲。
9.能带弯曲的原因和老师说一下，看看是不是正确？10.金半接触扩散理论中的漂移电流，电场是哪个电场，内电场还是外电场？此时是否有内电场？能带弯曲是不是就是因为内电场的存在？11.pn结的自建内场，阻止了多子的进一步扩散，促进了少子的漂移。
pn结是少子器件，为什么？12.重掺杂半导体电阻率要开始增加！重掺杂的半导体的金半接触要考虑欧姆接触！13.费米能级一般不会弯曲，只有在两边的掺杂特性不同的时候，比如NP结，才会弯曲，还有就是金半接触里，由于存在电流的弯曲！14.（表面电厂效应）为什么只有在深耗尽的时候才有反应时间。
因为之前的耗尽状态主要是驱赶本来就有很多的空穴，而弱反型状态时电子浓度还很小。
只有在深耗尽的时候，需要大量的负电荷，而P型半导体中并没有那么多电子，只有通过扩大耗尽层厚度，通过受主离子来充当负电荷，因此需要更长的反应时间。
15.玻尔兹曼分布与费米狄拉克分布的适用对象？！16.nS — I Df — I -------- - - rrrz- £理解：f函数代表电子占据能量为e的轨道几率，de代表一个能量微元，同时能态密度D则代表像这种de的能量有多少个即N，然后对能量从0到无穷大积分。
半导体物理导论复习资料半导体物理导论复习资料半导体物理是现代电子学的基础，理解半导体物理的原理对于电子工程师和科学家来说至关重要。
本文将回顾半导体物理的一些重要概念和原理，帮助读者复习和加深对这一领域的理解。
1. 半导体的基本特性半导体是介于导体和绝缘体之间的材料，具有一些独特的物理特性。
首先，半导体的电导率介于导体和绝缘体之间，这意味着它既可以传导电流，又可以阻止电流的流动。
其次，半导体的电导率可以通过控制外界条件（如温度、施加电场等）来调节，这使得半导体具有可调控性和可变性。
2. 禁带和载流子半导体中的电子和空穴是半导体中的两种载流子。
禁带是指半导体中的能带结构，它将电子的能级分成导带和价带。
导带是电子能量较高的能级，而价带是电子能量较低的能级。
禁带宽度是导带和价带之间的能量差，决定了半导体的导电性能。
3. pn结和二极管pn结是由n型半导体和p型半导体结合而成的。
n型半导体中的电子浓度较高，p型半导体中的空穴浓度较高。
当两者结合时，电子和空穴会发生复合，形成一个耗尽层。
耗尽层中没有可自由移动的载流子，因此形成了一个电势垒。
这个电势垒可以阻止电流的流动，从而实现了二极管的整流功能。
4. 势垒高度和反向击穿势垒高度是指pn结中电势垒的高度，它决定了二极管的导电性能。
当外加电压使势垒高度增加时，二极管的导电性能会减弱。
反向击穿是指当外加电压超过一定值时，势垒高度会被突破，电流会快速增加。
这种现象可以用来制作稳压二极管和击穿二极管等电子元件。
5. MOSFET和CMOS技术MOSFET是金属-氧化物-半导体场效应晶体管的缩写，是现代集成电路中最常用的晶体管结构。
MOSFET的导电性能可以通过调节栅极电压来控制，因此具有高度可调控性和低功耗特性。
CMOS技术是一种基于MOSFET的集成电路制造技术，被广泛应用于数字电路和微处理器的制造。
6. 光电效应和光电器件光电效应是指当光照射到半导体材料上时，会激发出电子和空穴，产生电流。
半导体物理知识点及重点习题总结半导体物理是现代电子学中的重要领域，涉及到半导体材料的电学、热学和光学等性质，以及半导体器件的工作原理和应用。
本文将对半导体物理的一些重要知识点进行总结，并附带相应的重点习题，以帮助读者更好地理解和掌握相关知识。
一、半导体材料的基本性质1. 半导体材料的能带结构半导体材料的能带结构决定了其电学性质。
一般而言，半导体材料具有禁带宽度，可以分为导带（能量较高）和价带（能量较低）。
能量在禁带内的电子处于被限制的状态，称为束缚态，能量在导带中的电子可以自由移动，称为自由态。
2. 掺杂和杂质掺杂是将少量的杂质原子引入纯净的半导体材料中，以改变其导电性质。
掺入价带原子的称为施主杂质，掺入导带原子的称为受主杂质。
施主杂质会增加导电子数，受主杂质会增加载流子数。
3. P型和N型半导体掺入施主杂质的半导体为P型半导体，施主杂质的电子可轻易地跳出束缚态进入导带，形成载流子。
掺入受主杂质的半导体为N型半导体，受主杂质的空穴可轻易地跳出束缚态进入价带，形成载流子。
二、PN结和二极管1. PN结的形成和特性PN结是P型和N型半导体的结合部分，形成的原因是P型半导体中的空穴与N型半导体中的电子发生复合。
PN结具有整流作用，使得电流在正向偏置时能够通过，而在反向偏置时被阻止。
2. 二极管的工作原理二极管是基于PN结的器件，正向偏置时，在PN结处形成正电压，使得电子流能够通过。
反向偏置时，PN结处形成反电压，使得电流无法通过。
3. 二极管的应用二极管广泛用于整流电路、电压稳压器、振荡器和开关等领域。
三、晶体管和放大器1. 晶体管的结构和工作原理晶体管是一种三端器件，由三个掺杂不同的半导体构成。
其中，NPN型晶体管由N型掺杂的基区夹在两个P型掺杂的发射极和集电极之间构成。
PNP型晶体管的结构与之类似。
晶体管的工作原理基于控制发射极和集电极之间电流的能力。
2. 放大器和放大倍数晶体管可以作为放大器来放大电信号。
第一章 半导体中的电子状态§ 锗和硅的晶体结构特征 金刚石结构的基本特征§ 半导体中的电子状态和能带 电子共有化运动概念绝缘体、半导体和导体的能带特征。
几种常用半导体的禁带宽度； 本征激发的概念§ 半导体中电子的运动 有效质量导带底和价带顶附近的E(k)~k 关系()()2*2nk E k E m 2h -0=； 半导体中电子的平均速度dEv hdk=； 有效质量的公式：222*11dk Ed h m n =。
§本征半导体的导电机构 空穴空穴的特征：带正电；p n m m **=-；n p E E =-；p n k k =-§ 回旋共振§ 硅和锗的能带结构 导带底的位置、个数； 重空穴带、轻空穴第二章 半导体中杂质和缺陷能级§ 硅、锗晶体中的杂质能级基本概念：施主杂质，受主杂质，杂质的电离能，杂质的补偿作用。
§ Ⅲ—Ⅴ族化合物中的杂质能级 杂质的双性行为第三章 半导体中载流子的统计分布热平衡载流子概念§状态密度定义式：()/g E dz dE =；导带底附近的状态密度：()()3/2*1/232()4n c c m g E VE E h π=-；价带顶附近的状态密度：()()3/2*1/232()4pv Vm g E V E E hπ=-§ 费米能级和载流子的浓度统计分布 Fermi 分布函数：()01()1exp /F f E E E k T =+-⎡⎤⎣⎦；Fermi 能级的意义：它和温度、半导体材料的导电类型、杂质的含量以及能量零点的选取有关。
1）将半导体中大量的电子看成一个热力学系统，费米能级F E 是系统的化学势；2）F E 可看成量子态是否被电子占据的一个界限。
3）F E 的位置比较直观地标志了电子占据量子态的情况，通常就说费米能级标志了电子填充能级的水平。
费米能级位置较高，说明有较多的能量较高的量子态上有电子。
半导体物理知识点总结
1. 能带和价带：半导体中电子带有能量，能量随轨道高低而不同，能带包含在价带和导带中。
2. 能隙：能量带的差值，该值越小，材料越容易被激发。
3. 电子结构：材料中的电子布局，包括离子能、波函数、能态等。
4. 掺杂：向半导体中添加不同类型的掺杂，可改变材料的电学性质，如导电性能和半导体的唯一性。
5. pn结：半导体材料中，p型和n型结合，形成一个有峰值的pn结，可以用于制作二极管、场效应管或光电转换器等电子器件。
6. 入射光：当入射光击中半导体上，产生光伏效应，电子被激发并向两侧移动，形成电流。
7. 电子迁移率：电子在半导体中移动速度的度量，影响材料的导电性质。
8. 本征载流子：半导体中由温度效应造成的材料中存在的自由电子和空穴，这些载流子决定着材料的导电性质。
9. 孪晶：半导体材料结构中的孪晶对材料电学性质造成影响，不同方向的孪晶对应不同的导电性和多晶性。
10. 激发态：半导体中的电子在受到激发后，进入能带中的激发态，相应的能级决定着电子能量的状态。
半导体物理知识点梳理1.半导体材料的能带结构：半导体材料的能带结构是理解其物性的基础。
在二维的能带图中，包含导带和价带之间的能隙。
导带中的电子可以自由移动，而价带中的电子需要外加能量才能进入导带。
2.纯半导体和杂质半导体：纯半导体指的是没有杂质掺杂的半导体材料，其导电能力较弱。
而杂质半导体是通过引入适量的杂质原子来改变半导体材料的导电性质，其中掺入的杂质原子被称为施主或受主。
3.载流子输运：半导体中的电导主要是由自由载流子贡献的，包括n型半导体中的电子和p型半导体中的空穴。
当施主杂质掺杂进入p型半导体时，会产生附加的自由电子；相反，当受主杂质掺杂进入n型半导体时，会产生附加的空穴。
这些自由载流子通过材料中的散射、漂移和扩散等方式进行输运。
4. pn结和二极管：pn结是由p型半导体和n型半导体结合而成的电子器件。
在pn结中，发生了空穴从p区向n区的扩散和电子从n区向p区的扩散，导致p区和n区的空间电荷区形成。
当正向偏置时，电流可以通过pn结，而反向偏置时，电流很小。
这种特性使得二极管可以用作整流器件。
5.晶体管：晶体管是一种三层结构的半导体器件，由一个n型区和两个p型区或一个p型区和两个n型区构成。
晶体管可以用作放大器和开关，其工作原理是通过控制基极电流来调节集电极电流。
6.MOSFET：金属-绝缘体-半导体场效应晶体管，即MOSFET，是一种三层结构的半导体器件。
MOSFET具有较高的输入阻抗和较低的功耗，广泛应用于集成电路中。
MOSFET的工作原理是通过调节栅极电压来调节通道中的电荷密度。
7.光电二极管和光电导：光电二极管和光电导是基于光电效应的半导体器件。
光电二极管是将光信号转换为电压信号的器件，而光电导则是将光信号转换为电流信号。
这两种器件在通信和光电探测等领域有广泛的应用。
8.半导体激光器：半导体激光器是一种利用半导体材料的发光原理来产生激光束的器件。
半导体激光器具有体积小、效率高和工作电流低等优势，广泛应用于光通信和光存储等领域。
一、半导体物理知识大纲核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）→半导体中的电子状态（第1章）→半导体中的杂质和缺陷能级（第2章）核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布（第3章）→半导体的导电性（第4章）→非平衡载流子（第5章）核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）→半导体光学性质（第10章）→半导体热电性质（第11章）→半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge和GaAs的能带结构。
在1.1节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在1.3节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在1.5节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在1.6节，介绍Si、Ge的能带结构。
（掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
物理学中的半导体物理知识点半导体物理学是物理学领域中的一个重要分支，研究半导体材料及其性质与行为。
本文将介绍几个半导体物理学中的知识点，包括半导体的基本概念、载流子行为、PN结及其应用。
一、半导体的基本概念半导体是一种介于导体和绝缘体之间的材料。
它的导电能力介于导体和绝缘体之间，可以通过控制外加电场或温度来改变其电导率。
根据能带理论，半导体材料中存在一个禁带，将价带和导带分开，如果半导体材料的价带被填满，而导带是空的，那么半导体就没有导电能力；当半导体材料的温度升高或者施加电场时，一些电子会跃迁到导带中，形成可以导电的载流子。
二、载流子行为在半导体中，载流子是指能够输送电流的带电粒子，可以分为自由电子和空穴两种类型。
1. 自由电子：自由电子是指在半导体晶格中脱离原子束缚的电子，它具有负电荷。
在纯净的半导体中，自由电子的数量较少。
2. 空穴：空穴是指由于半导体中某个原子缺少一个电子而形成的一个正电荷，可以看作是受激发的价带上的空位。
载流子的行为受到材料的类型和掺杂等因素的影响。
三、PN结及其应用PN结是半导体中最基本的器件之一，由P型半导体和N型半导体的结合构成。
P型半导体中的空穴浓度较高，N型半导体中的自由电子浓度较高，当这两种类型的半导体材料接触时，自由电子和空穴会发生复合，形成一个耗尽区域。
PN结的特性使得它在半导体器件中有着广泛的应用，例如：1. 整流器：利用PN结的单向导电性质，将交流电信号转换为直流电信号。
2. 发光二极管（LED）：在PN结中注入电流可以激发电子跃迁，从而产生光线，实现发光效果。
3. 晶体管：晶体管是一种基于PN结的三端口器件，通过调控PN结的导电状态，实现信号放大和开关控制。
PN结的应用广泛且多样化，是现代电子技术中不可或缺的一个元件。
总结：半导体物理学作为物理学中的重要分支，研究的是半导体材料及其性质与行为。
本文介绍了半导体的基本概念，包括能带理论和禁带，以及载流子行为，其中自由电子和空穴是半导体中的两种重要载流子。
