hb 铝及铝合金硫酸阳极氧化工艺

铝及铝合金阳极氧化着色工艺流程及原辅材料铝及铝合金阳极氧化着色工艺规程1、工艺流程（线路图）基材→装挂→脱脂→碱蚀→中和→阳极氧化→电解着色→封孔→电泳涂漆→固化→卸料包装→入库2、装挂：装挂前的准备。

检查导电梁、导电杆等导电部位能否充分导电、并定期打磨、清洗或修理。

准备好导电用的铝片和铝丝。

检查气动工具及相关设备是否正常。

核对流转单或生产任务单的型号、长度、支数、颜色、膜厚等要求是否与订单及实物相符。

根据型材规格（外接圆尺寸、外表面积等）确定装挂的支数和间距、色料间距控制在型材水平宽度的倍左右，白料间距控制在型材宽度的1倍左右。

选择合适的挂具，确保正、副挂具的挂钩数与型材的装挂支数一致。

装挂：装挂时应先挂最上面一支，再固定最下面一支，然后将其余型材均匀排布在中间、并旋紧所有铝螺丝。

装挂前在型材与铝螺丝间夹放铝片，以防型材与挂具间的导电不良而影响氧化、着色或电泳。

装挂时，严禁将型材全部装挂在挂具的下部或上部。

装挂的型材必须保持一定的倾斜度（>5°）以利于电泳或着色时排气，减少斑点（气泡）。

装挂时必须考虑型材装饰面和沟槽的朝向、防止色差、汽泡、麻点产生在装饰面上。

易弯曲、变形的长型材，在型材的中间部位增加一支挂具或采用铝丝吊挂以防型材间碰擦或触碰槽内极板，而擦伤或烧伤型材表面。

选用副杆挂具时，优先选用插杆，采用铝丝绑扎时，一定要间隔均匀，露头应小于25mm。

截面大小、形状悬殊的型材严禁装挂在同一排上。

装挂或搬运型材，必须戴好干净手套，轻拿轻放、爱护、防护好型材表面，严禁野蛮操作。

装挂或搬运型材时必须加强自检和互检，不合格的型材严禁装挂，表面沾有油污或铝屑（毛刺）的型材必须采取适当的措施处理干净。

剔除不合格型材后，必须按订单支数及时补足。

装挂区的型材不宜存放太久，以防废气腐蚀型材表面。

认真填写《装挂记录》和《氧化工艺流程卡》上装挂部分的记录，准确计算填写每挂氧化面积，随时核对订单，确保型号、支数、颜色不出差错。

铝与铝合金的氧化处理铝及铝合金在大气中虽能自然形成一层氧化膜，但膜薄（40- 50A）而疏松多孔，为非晶态的、不均匀也不连续的膜层，不能作为可靠的防护、装饰性膜层。

随着铝制品加工工业的不断发展，在工业上越来越广泛地采用阳极氧化或化学氧化的方法，在铝及铝合金制件表面生成一层氧化膜，以达到防护、装饰的目的。

一、经化学氧化处理获得的氧化膜，厚度一般为～4um，质软、耐磨和抗蚀性能均低于阳极氧化膜。

所以，除有特殊用途外，很少单独使用。

但它有较好的吸附能力，在其表面再涂漆，可有效地提高铝制品的耐蚀性和装饰性。

二、经阳极氧化处理获得的氧化膜，厚度一般在5-20um，硬质阳极氧化膜厚度可达60- 250um。

其膜层还具有以下特性：（1）硬度较高。

纯铝氧化膜的硬度比铝合金氧化膜的硬度高。

通常，它的硬度大小与铝的合金成份、阳极氧化时电解液的技术条件有关。

阳极氧化膜不仅硬度较高，而且有较好的耐磨性。

尤其是表面层多孔的氧化膜具有吸附润滑剂的能力，还可进一步改善表面的耐磨性能。

(2)有较高的耐蚀性。

这是由于阳极氧化膜有较高的化学稳定性。

经测试，纯铝的阳极氧化膜比铝合金的阳极氧化膜耐蚀性好。

这是由于合金成分夹杂或形成金属化合物不能被氧化或被溶解，而使氧化膜不连续或产生空隙，从而使氧化膜的耐蚀性大为降低。

所以，一般经阳极氧化后所得的膜必须进行封闭处理，才能提高其耐蚀性能。

(3)有较强的吸附能力。

铝及铝合金的阳极氧化膜为多孔结构，具有很强的吸附能力，所以给孔内填充各种颜料、润滑剂、树脂等可进一步提高铝制品的防护、绝缘、耐磨和装饰性能。

（4）有很好的绝缘性能。

铝及铝合金的阳极氧化膜，已不具备金属的导电性质，而成为良好的绝缘材料。

(5)绝热抗热性能强。

这是因为阳极氧化膜的导热系数大大低于纯铝。

阳极氧化膜可耐温1500℃左右，而纯铝只能耐660℃。

综上所述，铝和铝合金经化学氧化处理，特别是阳极氧化处理后，在其表面形成的氧化膜具有良好的防护、装饰等特性。

氧化膜染色不均匀故障的预防措施下面结合硫酸阳极氧化过程中出现的膜层染色不均匀现象。

分析这些现象产生的原因并采取有效预防措施。

实际上铝合金氧化膜膜层颜色不均会呈现出多种现象(如前面介绍的一些故障)。

如何保证氧化膜层染色的均匀性，由于铝合金硫酸阳极氧化膜颜色均匀性主要取决于铝合金的成分以及阳极氧化处理工艺条件，如温度、电流密度、夹具、使用水质、工序间的防护等。

要从实际工艺中的微细处着手，才能有效采取措施，获得色泽均匀、性能优良的氧化膜层。

1．选取合适的前处理方法对不同铝合金，如铸造、压延或机械加工成型或经热处理焊接等工序加工的铝合金零件，要根据实际情况选择适宜的前处理方法(包括除油、出光等)。

如浇铸成型的铝合金零件表面，其非机加工表面一般应采用喷砂或喷丸除净其原始氧化膜、粘砂等。

对含硅量较高的铝合金(铸铝)，应在含5％左右的氢氟酸和硝酸的混合溶液中浸蚀活化，目的是保持良好的活化表面，确保阳极氧化膜层质量。

不同材质的铝合金、裸铝和纯铝零件，或大小规格不同的铝及铝合金零件，一般不宜在同槽进行氧化处理。

2．选用合适的工装夹具装挂夹具材料必须确保导电良好，一般选用规格较高的纯铝丝或铝筋，要保证有一定弹性和强度。

并根据需要确定是否需要进行热处理。

已使用过的专用或通用工夹具如阳极氧化处理时再次使用，须退除其表面氧化膜层，确保良好接触。

工夹具既要保证足够导电接触面积，又要尽量减小夹具印痕，同时还要保证氧化过程中气体的顺利排出，避免某些氧化部位形成气囊，造成氧化膜层太薄或没有氧化膜层。

3．严格控制阳极化过程的溶液温度从阳极氧化的成膜过程知道，随着阳极氧化温度的升高，膜层的颜色逐渐变深，膜层的厚度也逐渐变薄，主要原因是阳极氧化膜有绝缘性，当氧化膜形成后相应加大了电阻。

这些电阻通电后，产生电压降。

这样会使大量的电能转变成热能，使氧化溶液温度的升高，加速了对膜层的溶解。

氧化溶液温度愈高，溶解作用愈强，因此随着氧化溶液温度的升高膜层的厚度会逐渐变薄。

铝合金阳极氧化工艺流程1. 概述铝合金是一种常见的轻质高强度金属材料，常被用于制造航空、航天、汽车、建筑和电子设备等领域的零部件和构件。

然而，铝合金的表面易受到氧化、腐蚀和磨损等影响，降低了其使用寿命和机械性能。

为了保护铝合金表面并提高其耐腐蚀性和美观度，采用阳极氧化技术是一种有效的方法。

铝合金阳极氧化是一种在铝合金表面形成氧化膜的表面处理方法，通常采用电解法在铝合金表面形成一层致密的氧化层。

由于这种氧化层的硬度高达200～300HV，且具有良好的耐磨损、耐腐蚀、绝缘和导电性能，因此广泛应用于铝合金表面保护、装饰和电气工程领域，例如制造汽车零部件、建筑幕墙、电子外壳、航空航天设备和电器绝缘件等领域。

2. 工艺流程铝合金阳极氧化工艺流程主要包括前处理、电解氧化、中和、洗净和后处理等环节，下面详细介绍这些环节的工艺流程。

2.1. 前处理前处理是铝合金阳极氧化工艺流程的重要环节，其中最主要的目的就是要彻底清洗铝合金表面的灰尘、油污、划痕和杂质，并去除其表面氧化层，以准备下一步电解氧化环节的进行。

具体来说，前处理工艺流程一般包括以下步骤：2.1.1. 碱洗铝合金表面存在的各种污渍和油脂等物质，常会通过碱洗这一过程进行处理。

碱洗一般采用苛性钠或氢氧化钠等碱性洗液。

比较常用的方法是采用200g/L左右的苛性钠配制碱性洗液，在50℃左右的温度下进行清洗。

这种方法可以有效去除表面的有机物质、氧化层和金属表面的锈蚀物等杂质。

2.1.2. 酸洗铝合金表面的氧化层虽然可以通过碱洗的方式去除，但是如果想要彻底去除它并得到更佳的阴极保护效果，那么需要进行酸洗。

这样可以在防腐蚀的同时，也能够显著提高氧化层的附着力和平整度。

酸洗使用的酸性洗液通常是浓度为10–15%的硫酸或者磷酸。

对于磷酸酸洗液而言，还会在其中添加0.5-1%的硝酸，这样可以提高铝表面的清洁度。

在进行完碱洗和酸洗之后，通常会对铝合金表面进行手工或机械研磨，以便进一步去除氧化层和凸起处等表面缺陷，从而提高铝合金的平整度和质量。

铝及铝合金硫酸阳极氧化染黑色铝及铝合金硫酸阳极氧化后染黑色，使用范围较广，光学仪器、电子散热器件，表面装饰件等方面多用此工艺来满足各自功能上的需要，是铝及其合金阳极氧化后染色工艺中的主要染色品种。

为满足染色层的质量要求，首先要掌握好阳极氧化溶液的配比组成、溶液温度和阳极氧化时间、染色溶液的pH值，以及铝材本身质量、前处理工艺方法等多种工艺技术。

常出现的质量问题是色泽欠真，如黑中显青、黑中显红、黑中留白、黑中发花、灰黑混为一体等，在此将此工艺专设一节，并对技术中遇到过的故障现象和排除实例作简要介绍。

627．染色过程中需注意八大事项(1)加强染色前的冲洗。

工件由阳极氧化槽中取出后要充分冲洗，特别是工件的狭缝、盲孔等处，否则残余的酸、碱在染色过程中会缓慢流出来，使染色溶液的pH值偏离正常范围，并使残留酸碱部位表面的色泽与洁净部位有明显差别，甚至腐蚀氧化膜而显示白色。

(2)阳极氧化后即染色。

工件经阳极氧化后要立即染色。

若工件阳极氧化后在空气中暴露时间过久，膜层孔隙即会缩小，并有可能粘上污物，导致染色困难。

若因染色槽过小，需分批染色时，应把待染色件浸泡在干净的水中。

(3)染色时工件不可重叠。

染色时工件不可重叠，尤其是平面部位，否则由于重叠部位被遮盖而形成阴阳面。

(4)加强染色后的冲洗。

工件表面若不冲洗干净，留有残余颜料将会污染组合件。

孔眼内的酸、碱污液用甩的方法甩去。

(5)染色前、后严禁裸手接触工件，以免该处沾上污物而染不上色，或已染上的色遭到破坏。

(6)染色前、后工件之间切勿可相互碰撞，以免该处氧化膜遭到破坏，露出白色线条。

(7)染色前、后卸下夹具时要防止划伤工件而形成白色道痕。

(8)染色后的工件切不可在高温下烘烤，以免失色泛红。

628．染黑溶液的配方及配制要点(1)配方及工艺条件(2)配制方法。

先将两种颜料混合，用少量水调成浆状，保证无疙瘩，加到盛有1／2体积水的染色槽中，加热煮沸，待冷却后用滤纸过滤，滤去不溶物微粒及液面上漂浮的油状物质，补足水分到规定体积，搅拌均匀后测定pH值，用冰醋酸或氨水调整pH值至工艺要求。

铝合金氧化处理方法
铝合金氧化处理方法有以下几种常用方法：
1. 电化学阳极氧化（电泳）：将铝合金制件作为阳极，在电解质中进行氧化处理。

通常使用硫酸、硫酸铜或磷酸作为电解质，通过控制电流和电压来控制氧化层的厚度和颜色。

2. 硫酸阳极氧化：将铝合金制件浸泡在硫酸溶液中，在一定温度和浓度条件下进行氧化处理。

该方法可产生均匀、致密的氧化膜，具有较好的耐腐蚀性和装饰效果。

3. 硫酸铬阳极氧化：将铝合金制件浸泡在硫酸铬溶液中，在一定电压和温度条件下进行氧化处理。

该方法可以形成硬度较高的氧化膜，具有优异的耐磨损性和耐腐蚀性。

4. 自然氧化：将铝合金制件暴露在空气中，自然与氧气反应形成氧化膜。

这种方法相对简单，但氧化层的厚度和颜色不易控制。

以上是常用的铝合金氧化处理方法，具体选择哪种方法取决于需要达到的氧化层性能和装饰效果。

铝合金氧化阳极工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝合金氧化阳极的工艺流程主要包括以下几个步骤：1. 预处理：这一步包括脱脂、水洗、碱蚀、水洗、出光、水洗等过程。

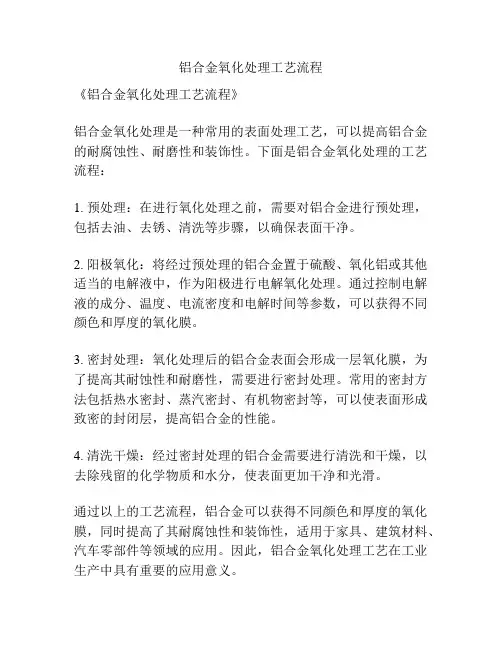

铝合金氧化处理工艺流程
《铝合金氧化处理工艺流程》
铝合金氧化处理是一种常用的表面处理工艺，可以提高铝合金的耐腐蚀性、耐磨性和装饰性。

下面是铝合金氧化处理的工艺流程：
1. 预处理：在进行氧化处理之前，需要对铝合金进行预处理，包括去油、去锈、清洗等步骤，以确保表面干净。

2. 阳极氧化：将经过预处理的铝合金置于硫酸、氧化铝或其他适当的电解液中，作为阳极进行电解氧化处理。

通过控制电解液的成分、温度、电流密度和电解时间等参数，可以获得不同颜色和厚度的氧化膜。

3. 密封处理：氧化处理后的铝合金表面会形成一层氧化膜，为了提高其耐蚀性和耐磨性，需要进行密封处理。

常用的密封方法包括热水密封、蒸汽密封、有机物密封等，可以使表面形成致密的封闭层，提高铝合金的性能。

4. 清洗干燥：经过密封处理的铝合金需要进行清洗和干燥，以去除残留的化学物质和水分，使表面更加干净和光滑。

通过以上的工艺流程，铝合金可以获得不同颜色和厚度的氧化膜，同时提高了其耐腐蚀性和装饰性，适用于家具、建筑材料、汽车零部件等领域的应用。

因此，铝合金氧化处理工艺在工业生产中具有重要的应用意义。

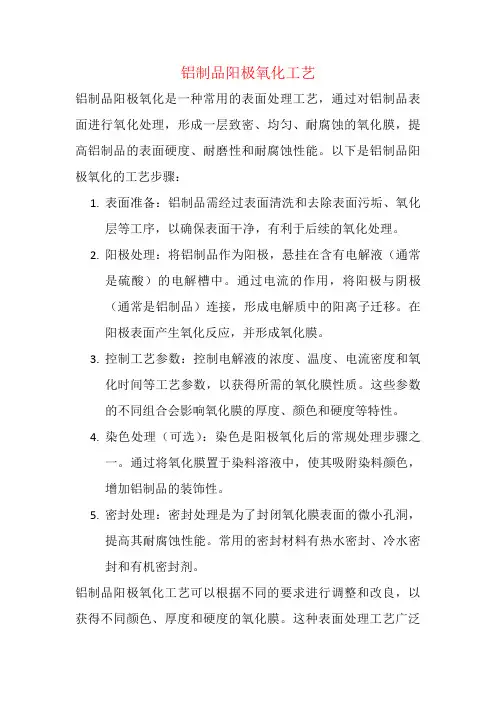

铝制品阳极氧化工艺
铝制品阳极氧化是一种常用的表面处理工艺，通过对铝制品表面进行氧化处理，形成一层致密、均匀、耐腐蚀的氧化膜，提高铝制品的表面硬度、耐磨性和耐腐蚀性能。

以下是铝制品阳极氧化的工艺步骤：
1.表面准备：铝制品需经过表面清洗和去除表面污垢、氧化
层等工序，以确保表面干净，有利于后续的氧化处理。

2.阳极处理：将铝制品作为阳极，悬挂在含有电解液（通常
是硫酸）的电解槽中。

通过电流的作用，将阳极与阴极（通常是铝制品）连接，形成电解质中的阳离子迁移。

在阳极表面产生氧化反应，并形成氧化膜。

3.控制工艺参数：控制电解液的浓度、温度、电流密度和氧
化时间等工艺参数，以获得所需的氧化膜性质。

这些参数的不同组合会影响氧化膜的厚度、颜色和硬度等特性。

4.染色处理（可选）：染色是阳极氧化后的常规处理步骤之
一。

通过将氧化膜置于染料溶液中，使其吸附染料颜色，增加铝制品的装饰性。

5.密封处理：密封处理是为了封闭氧化膜表面的微小孔洞，
提高其耐腐蚀性能。

常用的密封材料有热水密封、冷水密封和有机密封剂。

铝制品阳极氧化工艺可以根据不同的要求进行调整和改良，以获得不同颜色、厚度和硬度的氧化膜。

这种表面处理工艺广泛
应用于铝制品的航空航天、建筑、汽车、电子等领域，提高产品的耐用性和外观效果。

铝及铝合金阳极氧化着色工艺流程介绍1. 简介铝及铝合金阳极氧化着色是一种常用的表面处理技术，可以改善铝材和铝合金的耐腐蚀性能、提高外观质量，并增加材料的装饰效果。

本文将介绍铝及铝合金阳极氧化着色的工艺流程。

2. 工艺流程铝及铝合金阳极氧化着色的工艺流程主要包括以下步骤：2.1 表面预处理在进行阳极氧化着色之前，首先需要对铝材和铝合金表面进行预处理，以去除表面的油污、氧化层和其他杂质。

常用的表面预处理方法包括机械抛光和碱洗处理。

2.2 阳极氧化阳极氧化是指将铝材或铝合金放置于强酸性或碱性电解液中，通过外加电流的作用，在材料表面生成一层致密的氧化膜。

氧化膜的厚度可以通过控制电解液的成分、温度和电流密度等参数来调节。

2.3 非染色阳极氧化非染色阳极氧化是指在完成阳极氧化后，直接在氧化膜表面密封处理，但不进行染色。

通过非染色阳极氧化可以增加氧化膜的硬度和耐蚀性，但不能改变铝材的颜色。

2.4 染色处理染色是在阳极氧化完成后，将铝材或铝合金放置在染色液中，使氧化膜表面被染上不同的颜色。

常用的染色方法包括有色金属离子染色、有机染料染色和电解着色等。

2.5 密封处理密封处理是指将经过染色的铝材或铝合金放置在浸染剂中，使氧化膜表面的微孔闭合，增加密封层的厚度和硬度。

常用的密封剂包括热浸密封剂和冷浸密封剂。

2.6 脱膜处理脱膜处理是在染色和密封处理完成后，用酸或碱溶液对铝材表面进行处理，去除多余的染色剂和密封剂，以及阳极氧化过程中生成的残余物质。

3. 应用领域铝及铝合金阳极氧化着色工艺广泛应用于以下领域：3.1 建筑业在建筑业中，阳极氧化着色的铝材常用于制作窗框、门框、幕墙和天花板等装饰材料。

不同的着色效果可以满足建筑师和设计师对于外观质量和装饰效果的需求。

3.2 汽车制造业在汽车制造业中，阳极氧化着色的铝合金常用于制作车身外壳、车轮和其他可见部分。

着色的铝合金具有轻质、高强度和抗腐蚀性能，同时也能增加汽车的外观美观度。

铝及铝合金硫酸阳极氧化铝及铝合金硫酸阳极氧化就是在一定浓度的硫酸溶液中，在给定的工艺条件下，受到外界直流电的作用，铝合金表面形成一层抗腐蚀氧化膜的过程，其所获得的氧化膜还具有无色透明，有一定的防护性能，且孔隙多、吸附性好，易于染色等优点。

铝及其合金硫酸阳极氧化工艺不甚复杂，但工艺要求很严，质量故障通常都是由疏忽、轻视而引起的。

603．阳极氧化件的盲孔、狭缝口出现粗糙印痕这一现象是碱洗、硝酸出光后硝酸未被充分洗净引起的。

阳极化时硝酸从工件的孔眼、狭缝中缓缓释放出来，在电流的作用下引起腐蚀，故硝酸出光后的工件要加强清洗，甩净，也可用医用注射器抽出，保证隐藏在这些部位的残留污液抽取干净，以免引起后患。

604．阳极氧化时不使用辅助阴极阳极化时工件表面生成的三氧化二铝膜层的电阻高于阳极化溶液的电阻，并具有良好的分散能力，因此，阳极化时无需使用辅助阴极，只要不窝气，不产生气袋，工件的深凹部位都能获得与其他部位基本相同的膜层厚度。

605．阳极氧化件表面出现红色、灰色挂霜这种现象实际上是由于工件阳极化时接触不良，工件表面尚未形成氧化膜，红色挂霜是工件在阳极化溶液中置换出来的铜，而灰色挂霜又是含硅铝合金受到酸的浸蚀而残留下来的硅。

出现这种情况，可先检查夹具，如夹具有氧化膜，需把工件卸下来，。

对夹具作退膜处理，工件经混合酸漂洗后重新装夹氧化处理。

如夹具也没有氧化膜，则是夹具与导电铜梗接触不好引起的，这时可移动一下位置继续氧化处理。

为避免上述现象再度出现，装夹时夹具必须随用随洗，装夹要牢固可靠，阳极化时还要进行测试，检查工件导电是否正常。

简易的检测方法如下。

一般铝合金在阳极极化时会冒气泡，是否导电较易识别，但高纯铝材冒泡极轻微，铸造铝不导电也会冒泡，都较难辨别，在这种情况下可采取下列方法检查。

(1)所用夹具已知是经过碱洗的：取一段塑料电线，把电线两头塑料皮剥去，检查时一头捆在6V灯泡的螺纹部位，一头连接负极，灯泡端头部位触及夹具时发光说明工件是导电的。

铝合金和铝的阳极氧化作用及工艺介绍概述金属转化膜是指金属表面的原子层与某些特定介质的阴离子反应后，在金属表面生成的膜层。

转化膜同金属上别时覆盖层不同，它的生成必须有基体金属的直接参与，且自身转化为成膜产物，因此，膜层与基体具有很好的结合力。

通过化学作用在金属表面形成转化膜的过程称为化学转化；通过电化学作用形成氧化物膜的过程称为电化学转化，也叫阳极氧化。

铝及铝合金在大气中会与氧生成氧化膜，由于这种自然氧化膜极薄，耐蚀能力很低，故远不能满足工业上应用的需要。

为了提高铝及铝合金的防护性、装饰性和其他功能性，大多数情况下可以采取阳极氧化处理。

铝及铝合金阳极氧化液有酸性液、碱性液和非水液等三大类。

通常采用酸性液。

它可分为硫酸、铬酸、磷酸等无机酸体系，草酸、氨磺酸、丙二酸、磺基水杨酸等有机酸体系，以及无机酸加有机酸的混合酸体系。

溶液对铝的溶解能力应适当，盐酸的腐蚀性太强，不能用于铝阳极氧化；硼酸和硼酸铵的溶解能力太弱，除特殊应用外，一般情况也不适宜。

工业生产中主要采用硫酸法、铬酸法、草酸法和混合酸法，其中硫酸法应用最为广泛。

1．硫酸阳极氧化膜铝及铝镁合金在硫酸液中取得的阳极氧化膜无色透明，含锰或硅的铝合金的氧化膜则为浅灰色或棕灰色。

纯铝的膜层厚度可达40μm，一般防护—装饰性氧化膜厚为5～20 μm。

硫酸氧化膜多孔，吸附能力较强，孔隙率为10～15％，膜层适合染色或电解着色，用于装饰或作识别标记。

为提高膜的防护性能应进行封闭处理，在使用条件恶劣或耐蚀性要求较高时，还需要补充涂漆。

漆膜与氧化膜具有良好的结合力。

硫酸阳极氧化适用于几乎所有的铝及铝合金，包括含铜量大于4％的铝合金。

氧化处理后的零件尺寸有所增大，会影响配合精度，表面粗糙度亦会相应增加。

此外，硫酸氧化膜较脆，基体变形后膜表面会出现裂纹，尤其是膜的硬度较高时，脆性增大，且使疲劳强度降低。

硫酸阳板氧化不适合用于搭接、铆接、点焊及有缝隙的零组件；较疏松的铸件也不宜采用硫酸法。

铝及铝合金阳极氧化着色工艺流程及原辅材料引言：阳极氧化是一种常用的铝及铝合金表面处理方法，可以提高铝的耐腐蚀性和硬度，同时给铝表面提供了多种色彩选择。

在工业、建筑和家具等领域广泛应用。

本文将介绍铝及铝合金阳极氧化着色的工艺流程及所需的原辅材料。

一、铝及铝合金阳极氧化着色工艺流程：1.切割和成型：首先将铝或铝合金材料进行切割和成型，以得到所需的形状和尺寸。

2.去油：将铝材料表面的油污、杂质等清洗干净，可以采用溶剂或碱性清洗剂进行清洗。

3.酸洗：经过去油后的铝材料需要进行酸洗，以去除表面的氧化物、锈蚀物等，常用的酸洗剂有硫酸、草酸等。

4.除矾：铝材料中含有一定的矾土，在酸洗过程中需要除去，可以采用碳酸钠溶液进行除矾处理。

5.阳极氧化：将铝材料放入含有稳定氧化剂的电解液中，通过电流作用，使铝表面形成一层致密的氧化膜。

常用的电解液有硫酸、硫酸铝等。

6.染色：经过阳极氧化处理后的铝表面是无色的，染色是给铝表面涂上不同颜色的染料，以达到不同的视觉效果。

常用的染料有无机染料和有机染料两种，无机染料耐光、耐高温性能好，有机染料颜色鲜艳，但耐光、耐高温性能较差。

7.封闭：染色后的铝材料需要通过封闭处理来提高色彩稳定性和耐腐蚀性，常用的封闭剂有热水封闭、冷水封闭、热气封闭等。

二、铝及铝合金阳极氧化着色所需的原辅材料：1.铝或铝合金材料：作为阳极氧化的基材。

2.去油剂：用于去除铝材料表面的油污、杂质等，常用的去油剂有溶剂或碱性清洗剂。

3.酸洗剂：用于去除铝材料表面的氧化物、锈蚀物等，常用的酸洗剂有硫酸、草酸等。

4.除矾剂：用于除去铝材料中的矾土，常用的除矾剂有碳酸钠溶液。

5.电解液：用于进行阳极氧化，常用的电解液有硫酸、硫酸铝等。

6.染料：用于给阳极氧化后的铝表面涂上不同颜色的染料，常用的染料有无机染料和有机染料。

7.封闭剂：用于提高染色后的铝表面的色彩稳定性和耐腐蚀性，常用的封闭剂有热水封闭、冷水封闭、热气封闭等。

铝阳极氧化与染色技术无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。

因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。

（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。

几种脱脂方法及主要工艺列于表-1。

在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。

表-1 脱脂及主要工艺脱脂方法溶液组成用量g/L温度/度时间min后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当- 无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-80适当. 水清洗无浸蚀碱性溶液NaOH 50-200 40-80 0.5-3水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaOH硅酸钠40-608-1225-3060-70 3-5 水清洗NaOH可用40-50g/L碳酸钠代替，总碱度按NaOH计算为1.6%-2.5% 多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂15.64.84.84.80.3ml0.1ml60 12-15 水清洗使用前搅拌4个小时十二水磷酸钠硅酸钠液体肥皂50-7025-353-575-85 3-5 水清洗-碳酸钠磷酸钠25-4025-4075-85 适当水清洗-有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。

有机溶剂仅用于小批量小型的或极污秽的制品脱脂处理。

表面活性剂是一些在很低的浓度下，能显著降低液体表面张力的物质。
