干式变压器技术协议(1)

变压器修理服务详细协议范例2024版本合同目录一览1. 服务内容1.1 变压器修理1.1.1 修理项目1.1.2 修理标准1.1.3 修理时间2. 服务费用2.1 费用计算2.1.1 修理费用2.1.2 材料费用2.1.3 运输费用3. 服务期限3.1 维修保修期3.2 维修后续服务4. 双方责任4.1 服务方责任4.1.1 修理质量4.1.2 修理安全4.1.3 保密义务4.2 客户责任4.2.1 提供必要的资料4.2.2 协助服务方进行修理4.2.3 支付服务费用5. 违约责任5.1 服务方违约5.1.1 修理超期5.1.2 修理质量不符合标准5.1.3 泄露客户资料5.2 客户违约5.2.1 未支付服务费用5.2.2 提供资料不真实5.2.3 未协助服务方进行修理6. 争议解决6.1 双方协商解决6.2 提交仲裁机构仲裁6.3 向人民法院提起诉讼7. 合同的生效、变更和终止7.1 合同生效条件7.2 合同变更7.3 合同终止8. 其他约定8.1 保密条款8.2 知识产权保护8.3 不可抗力9. 合同的附件9.1 变压器修理方案9.2 材料清单9.3 费用明细表10. 合同的签订日期和地点11. 合同的有效期12. 双方的全称和代表人13. 合同的签字盖章14. 合同的副本数量和分发第一部分：合同如下：第一条服务内容1.1 变压器修理1.1.1 修理项目包括对变压器进行全面检查、更换损坏的零部件、调试及恢复变压器正常运行。

1.1.2 修理标准应符合国家相关法规、行业标准和甲方提供的技术要求。

1.1.3 修理时间自甲方同意乙方进场之日起计算，乙方应在合同约定的时间内完成修理工作。

第二条服务费用2.1 费用计算2.1.1 修理费用根据修理项目、修理内容和修理标准确定，具体费用详见附件九。

2.1.2 材料费用指修理过程中所需的原材料、配件等费用，具体费用详见附件十。

第三条服务期限3.1 维修保修期为修理完成后一年，期间因修理质量问题导致的设备故障，乙方应负责免费维修。

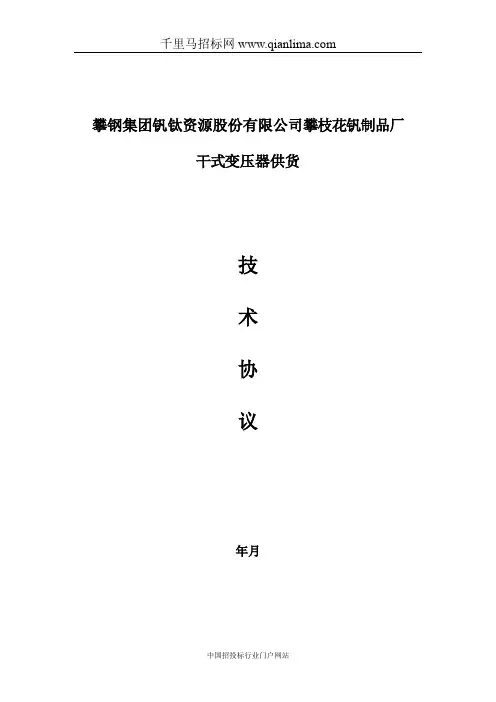

千里马招标网攀钢集团钒钛资源股份有限公司攀枝花钒制品厂干式变压器供货技术协议年月概述攀钢集团钒钛资源股份有限公司（以下简称甲方）与干式变压器供货商（以下简称乙方)经过技术交流和认真协商，就攀枝花钒制品厂钒氮合金扩能改造工程干式变压器的设计、供货、制造、安装、试验等技术问题达成如下技术协议。

本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准、规程和规范的条文，乙方应保证提供符合本技术协议规定以及有关国家标准（GB 系列）、电力行业标准（DL系列）和其它行业最新工业标准的优质设计及产品；同时必须满足国家的有关安全、环保等强制性法规、标准的要求。

在签订合同之后，甲方有权提出因设计或规范标准和规程发生变化而产生的一些补充要求，具体款项内容由甲乙双方共同商定。

设备运行条件. 现场环境条件属原谷地准热带半干燥气候，年平均气温.℃，极端最高气温℃，极端最低气温-.℃；年平均相对湿度%，每年～月为雨季，年平均降雨量.mm，年最大降雨量为.mm，日最大降雨量为.mm；年平均风速.m/s，最大风速m/s。

.设备运行环境海拨高度-m，干燥、高温、大量粉尘。

.现场供电情况高压： ACV，±%，三相中性点接地形式：不接地低压： AC V/V，±%，三相/单相电网频率： Hz ±%供货范围乙方负责（干式变压器）进线端以后和（干式变压器）出线端以前设备。

乙方应针对甲方的使用环境及技术结构要求，对高、低压供配电设备进行配置，保证设备的安全运行。

（备注：设备的功能与技术要求以技术协议为准，技术协议没有特别说明的，以双方技术部门沟通后的结果为准。

）供货范围见下表：变压器技术要求. 干式变压器型号规格及技术参数.. 干式变压器SCB-/ kVA ±×.%/.kV Dyn Uk=%，高压电缆上进，低压母排上出，变压器配套风机、温控器、显示装置、IP防护外壳，与低压配电柜搭接母排采用TMY-(×)+×,配套LMZJ-. / VA低压侧零序互感器。

10kV树脂绝缘干式变压器1、适用范围本技术条件适用于工程10kV树脂绝缘干式变压器的招标定货，是相关设备订货合同的技术条款。

2、采用标准卖方应使用最新颁布执行的国家标准、行业标准和IEC标准，在买方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，卖方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

3、设备规范：3.1 设备名称：三相树脂绝缘干式变压器设备规格：额定电压： 10.5kV额定容量： kVA。

3.2 主要技术要求3.2.1 环境条件1) 海拔高度：不超过1000米。

2) 环境温度： -5℃～ +40℃最高年平均气温20℃最高日平均气温30℃3) 相对湿度(25℃)： 95%4) 抗震能力：地面水平加速度 0.3g地面垂直加速度 0.15g同时作用三个正弦波安全系数 1.675) 安装位置：户内3.2.2 运行条件1) 额定工作电压： 10.5 kV2) 最高工作电压： 12 kV3) 额定频率： 50Hz4) 相数： 3相3.2.3 性能参数1) 额定容量(kVA)：见图纸。

2) 额定电压：10.5±2×2.5%/0.4kV3) 接线组别： Dyn114) 绝缘耐热等级： F/ F 级。

5) 冷却方式：AN/AF6) 阻抗电压：见附表。

7) 空载损耗和空载电流：见附表。

8) 阻抗电压和负载损耗：见附表。

9) 绝缘水平：10) 温升限值：a.高压/低压侧线圈的温升限值为：100K/100Kb.最热点温度不大于150℃/150℃11) 承受二次出口短路的能力应符合GB1094.2。

12) 局部放电水平(采用感应法)：小于10pC。

13) 应保证在正常运行及维护条件下，预期寿命不小于30年。

14) 过电压能力：环境温度+40℃下，在过电压5%时可连续满负载运行，过电压10%时可连续空载运行。

15) 变压器噪声须低于国家低噪声变压器标准，具体要求见附表（参见国家建筑标准设计99D268）。

变压器买卖合同范本变压器买卖合同范本(一) 甲方：地址：：：乙方：地址：：：按照《中华人民共和国合同法》及其他有关法律、法规、规章，遵循平等、自愿、公平和老实信誉的原那么，甲乙双方就***有限责任公司干式变压器采购事宜协商一致，订立本合同。

一、设备名称及合同总价款1、设备名称、规格型号及单价等要求(详见合同附件一)：2、合同总价款：合同总价款为人民币元整(￥ )。

该合同总价款包含：设备本体、设备附件、运输装卸费、出厂检验检测费、设备包装费、保险费、技术效劳费、技术培训费、设备保修维护费、设备相关的所有税费等与合同设备有关的费用。

合同订货期间的材料设备涨价风险。

并免费到现场提供技术指导，协助完成合同设备安装调试及验收等工作。

该合同价款为包干合同总价，乙方已充分考虑了将来变压器设备本身、附件相关材料和人工等一切市场涨价因素的可能，甲方不因将来市场涨价的因素而给予乙方任何形式的补偿。

假设本合同执行后期，合同内容发生增加或减少，对于合同中已有型号的设备及附件，价格按本合同附件的单价及优惠百分比执行，假如没有一样型号的，双方协商定价。

二、设备交货地点及交货时间1、设备交货地点：，工程工地施工红线范围内货车和吊车能到达的指定地点。

2、设备交货时间：年月日前，甲方可根据现场实际需要自行调整交货时间，但应提早十日书面通知乙方详细到货时间。

三、设备包装及运输1、乙方所提供的设备及配件须按国家标准及消费厂家的标准进展包装,由于包装不良使设备损伤、生锈、变形或电气部件损坏，乙方应承当相关责任，并负责更换或赔偿。

2、乙方必须在所有设备包装外表清楚标明设备类别及设备编号，以资识别。

乙方须随设备提供完好的技术资料、产品合格证书以及出厂检测检验报告等相关资料。

3、乙方必须在设备货运前两个工作日以书面形式通知甲方有关货运的详细情况,设备运抵工地后，乙方须负责设备卸货至吊车和货车能到达的指定地点。

四、设备安装及验收1、设备运抵工地后当日内，由乙方负责卸货至吊车和货车能到达的指定地点。

温控装置
配先进系列的温度显示器，测温组件埋设在低压线圈内，三相线圈巡回轮流检测。
温度传感器实时检测三相绕组温度和铁芯温度。
具有风机自动启/停、绕组超温报警、绕组超高温跳闸、铁芯超温报警、外壳开门监视等功能。
温度模拟量信号、超温报警、超高温跳闸及风机运行/故障、外壳开门等信息应能通过远程通信口上送到电力监控系统。
应具有数据存储功能，在装置故障或失电时所有数据不会丢失。
应具有液晶显示屏、LED显示灯和操作键盘，能实时显示温度信息和故障信息，并可通过操作键盘设置和修改各种定值和参数。报警温度和跳闸温度定值可根据变压器的实际情况和用户的需要设置。
材料、结构及工艺水平要求
高压、低压绝缘材料须达到F级绝缘。
铁芯迭装后表面应光滑，无伤痕，整齐美观。铁芯上下夹件不设拉螺杆。应使用强度高的钢板制作。焊接整齐无毛刺。
变压器外壳采用铝合金，防护等级IP20，应坚固、牢固、便于拆装，器身能从前部拉上，有安装电缆支架处。
变压器本体及设备外壳上应设有接地装置。
变压器顶部设置起吊用吊环，底座上设置牵引孔并标注顶起（千斤顶）承力点。
变压器带风机。
连接/紧固螺栓材质应选用不锈钢，满足设备承受短路能力要求。
变压器采用电缆下进或下出线时，卖方提供电缆固定支撑架，用于固定引进或引出电缆。
浇注后的高压线圈表面环氧真空树脂层应均匀、光滑平整、线圈表面不应补刷树脂及绝缘漆，浇注树脂时厂方应通知甲方到场监督。
低压线圈采用铜箔绕制，线圈端部采用DMD材料及环氧真空树脂充填包封，端封应充填平整，线圈内部不留空隙。
高压、低压引出要有一定的电流裕度并须经绝缘子与外部连接。
铁芯及全部金属部件须有防锈处理。
GB/T 17211《干式电力变压器负载导则》

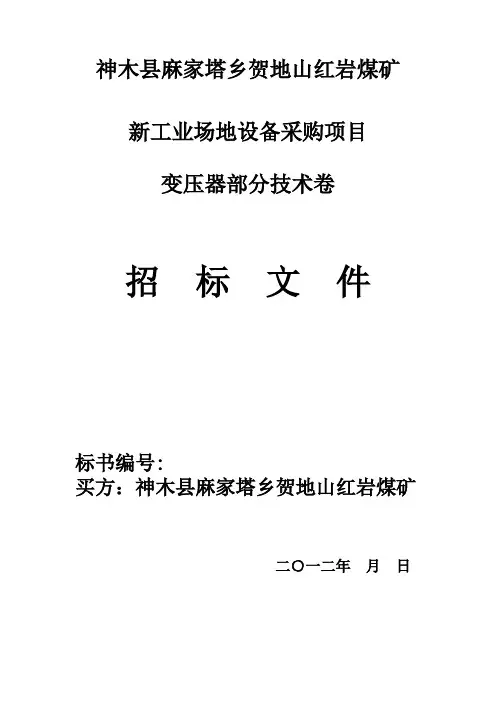

神木县麻家塔乡贺地山红岩煤矿新工业场地设备采购项目变压器部分技术卷招标文件标书编号:买方：神木县麻家塔乡贺地山红岩煤矿二○一二年月日目录第一部分 (3)矿用隔爆型干式变压器、矿用隔爆型移动变电站 (3)一、总则 (3)二、执行标准 (3)三、设备的运行环境条件 (3)四、工程条件 (3)五、技术要求 (4)六、质量保证 (5)七、技术文件及技术图纸 (5)八、设备清单 (5)第二部分 (7)地面主变电所、通风机房配干式变压器 (7)一、总则 (7)二、执行标准 (7)三、设备的运行环境条件及部分技术条件 (7)四、供货设备清单 (8)第一部分矿用隔爆型干式变压器、矿用隔爆型移动变电站一、总则1、本技术规格书的使用范围仅限于陕西省神木县麻家塔乡贺地山红岩煤矿井下采区变电所隔爆干式变压器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

2、本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定。

也未充分引述有关标准和规范的条文。

投标方应保证提供符合本技术协议和国家标准的优质产品。

3、如果投标方没有以书面形式对本技术规格书的条文提出异议，那么可以认为投标方提出的产品完全满足本技术规格书的要求。

4、本技术条件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

5、本技术条件未尽事宜，由供需双方协商确定。

6、本技术条件为订货合同的附件二、执行标准投标方提供的设备和配套件要符合以下标准但不局限于以下标准：GB8286-2005 矿用隔爆型移动变电站GB 3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB 3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”三、设备的运行环境条件1、矿井瓦斯等级：低瓦斯2、安装地点：井下采区变电所四、工程条件1、系统概况：系统电压：高压侧10kV，二次侧 3450v 1200v 690V系统额定频率： 50Hz系统中性点接地方式：不接地2、其他要求：变压器为隔爆型。

干式变压器技术规格书1.项目简介及使用地点副井口变电所使用的两台油浸式变压器，夏季负荷大运行温度高，存在安全隐患，需购买大容量干式变压器2台，对副井口变电所内油浸变压器进行更换。

3.1铁心选用优质高导磁低损耗冷轧硅钢片，空载电流小、噪音低、心柱采用半干性无纬玻璃粘带绑扎结构，铁心外涂三防漆。

3.2变压器绕组可承受短路、过载和过电压而不发生局部过热，并消除绕组中的电场集中，局部放电水平满足有关标准。

3.3变压器绕组为优质纯铜。

3. 4整机采用H级绝缘，绝缘可靠，热稳定性好，可持续满负荷运行，运行时噪音不得大于65dB03. 5三相绕组温度值巡回检测和显示，故障自检，最热一相绕组的温度值显示。

变压器具有超温报警、超温跳闸功能。

3. 6变压器的安装尺寸与现场尺寸匹配（中标单位到现场量取尺寸后确定安装尺寸）。

3. 7配备温显温控系统，自动显示温度，并能上传至电力监控。

当线圈内部温度超过信号温度计设定界限时，可自动启动风机，跳脱电源，切离变压器。

3. 8变压器带壳，变压器铁芯和金属件应有防腐保护层，变压器铁芯和金属件均可靠接地，并有明显接地标志。

3.9选用许继、特变电工、西电、中电、江苏中联厂家产品, 另配备5P立式节能型降温空调一台、排气扇4个。

4.设计、生产、制造、安装、检验检测所需资质文件4.1中国国家强制性产品认证。

4.2生产厂家注册资金不低于1000万元。

5.货物使用环境及范围5.1海拔高度：不超过1000m；5.2环境温度：T5°C〜+40°C；5.3相对湿度：日平均值不大于95%,月平均值不大于90%(+25°C)；5.4不存在导电尘埃和有害于金属等绝缘的腐蚀性气体，没有火灾、爆炸危险和严重污秽电气元件的场所。

6,货物适用标准该干式变压器设计、制造及检验应符合以下国家、行业和企业的标准及规范，同时应遵循未列出的其它干式变压器相关的最新设计、制造及检验标准：GB1094. 1 电力变压器第1部分总则GB1094. 2 电力变压器第2部分温升GB1094. 3 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094. 11 电力变压器第11部分干式电力变压器GB1094. 5 GB/T11021 GB/T3969 GB/T4109 电力变压器第5部分承受短路的能力电气绝缘的耐热性评定和分级35kV及以下变压器瓷套高压套管技术条件高压穿墙瓷套管 外壳防护等级（IP 代码） 空载电流：1.4% 联结组标号：Dynll 调压方式：无载调压 配套风机、温控仪。

第一章技术规范1 总则1.1 本设备技术规范书仅适用于xxx工程用低压干式变压器，规范书中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2卖方所报干式变压器及其附属设备,应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，证明其实成熟。

1.3 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品.1.4 如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备完全符合本规范书的要求。

如有异议,不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异"为标题的专门章节中加以详细描述.1.5 本技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。

1.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.7本设备技术规范书未尽事宜，由买、卖双方协商确定.特别说明：投标设备需为施耐德（苏州)变压器有限公司、上海ABB变压器有限公司、广州西门子变压器有限公司原厂产品,投标人须为制造商或制造商针对本项目唯一授权的独立法人代理商（若是代理商投标的要求具有制造商针对本项目的唯一授权书）。

本次招标不接受贴牌和授权制造产品。

2 环境条件与设计条件2。

1 周围空气温度最高温度: +40℃；最低温度：—25℃；日平均： +30℃;年平均: +20℃；2.2 海拔高度：小于1000米；2。

3 环境相对湿度(在25℃时）多年平均值：81％；2。

4 地震烈度：Ⅷ度;水平加速度: 0。

25g；垂直加速度：0.125g；2. 5 污秽等级：Ⅳ级（爬距：3.1cm/kV，按最高工作电压计）；2. 6 系统概况：1 系统额定电压: 10kV；2 系统最高电压：12kV;3 系统额定频率: 50Hz;4 系统中性点接地方式：低压中性点直接接地;2。

干式变压器技术参数一、招标采购设备型号、规格、数量:1、SCB11=1000KVA 10KV/0.4KV Dyn11 3台二、技术要求概述:1.本设备技术文件适用于武汉理工大学大学供电改造工程(五)期10kV干式变压器设备，提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

2.技术文件提出了最基本限度的技术要求，并未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，投标方须提供一套满足本规范书和现行有关标准要求的产品及其相应服务3.如果投标方没有以书面形式对本技术文件的条款提出异议，则意味着投标方提供的设备(或系统)完全满足本技术文件的要求。

如有异议，不管是多么微小，都应在投标书中以“对技术文件的意见或与技术文件的差异”为标题的专门章节加以详细描述。

4.投标方提供详细的供货清单，对于属于整套设备运行和施工所必需的部件，即使本技术文件未列出或数目不足，投标方仍须在执行合同时补足。

5.本技术文件所使用的标准如遇与投标方执行的标准不一致时，按较高标准执行。

如果本投标文件与现行使用的有关中国标准以及中国行业标准有明显抵触的条文，投标方应及时书面通知招标方。

如招标方有其他特需要求，应以书面形式提出，经双方讨论、确认后，载于技术协议书。

6.投标方在制造工作开始前提供质量控制计划，制造工作进行到相应阶段时及时通知买方进行现场监造和验证。

7.投标方在投标文件中须提出设备的设计、制造、检验/试验、装配、安装、调试、试运行、验收试验、运行和维护等执行标准清单给确认。

8.投标方在投标文件中须提供最近二年业绩中，与技术文件要求设备相同规格型号产品的鉴定、试验性能数据的证明或国家权威机构对该招标规格型号产品的型试试验报告。

三、.技术服务及试验1、设备安装主要由买方负责，中标方现场指导安装、调试、设备安全正常投运。

2、变压器在出厂前必须进行下例型式试验,变压器在现场安装完毕后必须进行现场试验。

武钢冷轧新脱脂机组项目10kV干式变压器招标技术附件二0一一年三月目录1 概述及通用说明2 技术资格3 技术规格4 供货范围5 设计、制造、检验标准6 资料交付7 设备监制及验收8 设备制造进度和保证措施9 功能指标、保证值和考核方法10 技术服务1．概述及通用说明本招标技术附件涉及武钢冷轧新脱脂机组配套用SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器。

其各项性能指标均应符合GB、IEC、DIN、ZBK等最新标准.该产品应具有下述特点：●阻燃能力强，不会污染环境。

●防腐、防潮性好,可在100％湿度下正常运行，定运后不需处理即可再次进网运行。

●局部放电量小于8Pc(对SCB8），SCB10应好于此值。

●空载损耗比国际ZBK41003技术条件组I所规定的数值下降10％（对SCB8）以上，SCB10应好于此值,散热性能好，过载能力强，强迫风冷时可使额定容量提高50%。

●低压采用铜箔绕组，匝间电容增大，安匝分布平衡，抗短路、耐雷电冲击性好。

●高压绕组须在真空状态下进行浇注，浇注后线圈无气泡，不会因温度骤变导致线圈开裂，机械强度高。

●体积小，质量轻，安装方便，经济性能好。

SCB10—10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器应好于上述性能指标。

所有干式变压器采用F级绝缘，一次、二次均采用电缆进/出线，采用标准的附件和安装材料，制造和试验按照GB和IEC标准，（若有标准不一致时,取高值)。

要求损耗小，过载能力强，环保性能好，具有防潮和抗环境温度突变的能力，运行可靠,维护方便。

2．技术资格2。

1卖方应具有生产干式变压器设备的经验和能力。

2。

2卖方应提交其过去参加和已建厂的厂名、厂址、性能指标，包括可靠性和可用性的数据,以及其提供设备实际所具有的特性指标和保证数值的证书，并具有切实可行的质量体系及管理制度。

2。

3卖方应提供所投标设备的生产（制造）的许可证。

10kV干式变压器技术规范书目录1. 总则2. 工作范围2.1供货范围2.2服务范围2.3技术文件3. 技术要求3.1应遵循的主要现行标准3.2环境条件3.3工程条件3.4技术要求4. 其它技术性能要求5. 质量保证和试验5.1质量保证5.2试验6. 包装、运输和储存7. 投标人应填写的变压器规格表8. 投标人应填写的主要部件来源、规格一览表9. 备品备件及专用工具附件一投标差异表（格式）1. 总则1.1 本设备技术规范书适用于10kV单台容量 kVA国内采购降压变压器, 它提出了变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求。

凡本技术规范书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。

1.3 如果投标人没有以书面形式对本技术规范书的条文提出异议, 则招标人认为投标人提供的设备完全符合本技术规范书的要求。

如有异议, 不管是多么微小, 都应在报价书中以“投标差异表”为标题的专门章节中加以详细描述。

1.4 本技术规范书所建议使用的标准如与投标人所执行的标准不一致，投标人应按较高标准的条文执行或按双方商定的标准执行。

1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。

2. 工作范围2.1 供货范围每台变压器的供货范围包括:a. 变压器本体(包括底架、附件、基础螺栓)b. 有载调压开关及其控制箱，冷却器控制箱c. 本体及连接到端子箱和控制箱之间的耐油、阻燃、屏蔽铠装电缆d. 本体端子箱e．温控系统f. 备品备件及专用工具等2.2 服务界限2.2.1变压器从生产厂家至招标人指定地点的运输、交货由投标人完成，变电站内基础面上的装卸及就位由投标人协助配合完成。

2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。

干式电力变压器损耗水平代号的确定按表9。

表9干式电力变压器损耗水平代号表106kV、10kV级10型干式无励磁调压配电变压器空载损耗和负载损耗南阳市瑞光变压器有限公司10kV三相干式变压器技术协议2016年4月1、总则1.2本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也为充分引述有关标准和协议的条文，我方的制造标准以现行国家标准及两部共同的有关条件作为依据。

1.3本协议书所使用的标准如遇我方所执行的标准不一致时，按较高标准执行。

1.4如果我方没有以书面形式对本协议书的条文提出异议，这意味着我方提供的设备完全符合本协议书的要求。

1.5本协议书经供需双方确认作为订货合同的技术附件，包括投标书及澄清文件与合同正文具有同等的法律效力。

1.6遵循的标准GB1094.1—2013《总则》GB1094.2---2013电力变压器第2部分温升GB1094.3—2003电力变压器第3部分绝缘水平GB1094.5-2008电力变压器第5部分承受短路的能力GB1094.11—2007《干式电力变压器》GB/T10228—2008《干式电力变压器技术参数和要求》GB/T17211—1998《干式电力变压器负载导则》GB/T17468—1998《电力变压器选用导则》CECS115：2000《干式电力变压器选用、验收维护规程》GB/T7354局部放电测量JB/T10088-2004《6—500KV级变压器声级》JB/Y3837—2010《变压器类产品型号编制办法》2、使用环境条件2.1最高环境温度＋40℃2.2最低环境温度—40℃2.3最大日温差25K2.4户内相对湿度：日平均值≤95%月平均值≤90%2.5耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。

采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。

安全系数不小于1.67。

2.6系统额定频率：50Hz2.7安装位置：户内2.8外绝缘爬电比距：户内≥20mm/KV3、供货范围三相环氧树脂浇注绝缘干式变压器4、技术要求4.1．1产品性能参数4.1.2产品型号：SCB10—1600/10，4.1.3系统标称电压：10KV4.1.4最高运行电压：12KV4.1.5额定频率：50Hz4.1.6相数：3相4.1.7接线组别：D，yn114.1.8短路阻抗：Ud=6%（误差不大于±10%）4.2绝缘水平：4.2.1线圈绝缘水平4.2.2绝缘介质及耐热等级：全绝缘F级4.2.3冷却方式：空气自冷，AN4.2.4不对称要求：无4.2.5变压器配备温度控制装置，具备温度超限报警功能及跳闸功能；这些装置并应符合它们各自的技术标准。

干式电力变压器损耗水平代号的确定按表9。

表9干式电力变压器损耗水平代号表106kV、10kV级10型干式无励磁调压配电变压器空载损耗和负载损耗南阳市瑞光变压器有限公司10kV三相干式变压器技术协议2016年4月1、总则1.2本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也为充分引述有关标准和协议的条文，我方的制造标准以现行国家标准及两部共同的有关条件作为依据。

1.3本协议书所使用的标准如遇我方所执行的标准不一致时，按较高标准执行。

1.4如果我方没有以书面形式对本协议书的条文提出异议，这意味着我方提供的设备完全符合本协议书的要求。

1.5本协议书经供需双方确认作为订货合同的技术附件，包括投标书及澄清文件与合同正文具有同等的法律效力。

1.6遵循的标准GB1094.1—2013 《总则》GB1094.2---2013 电力变压器第2部分温升GB1094.3—2003 电力变压器第3部分绝缘水平GB1094.5-2008 电力变压器第5部分承受短路的能力GB1094.11—2007 《干式电力变压器》GB/T10228—2008 《干式电力变压器技术参数和要求》GB/T17211—1998 《干式电力变压器负载导则》GB/T17468—1998 《电力变压器选用导则》CECS115：2000 《干式电力变压器选用、验收维护规程》GB/T7354 局部放电测量JB/T 10088-2004 《6—500KV级变压器声级》JB/Y3837—2010 《变压器类产品型号编制办法》2、使用环境条件2.1 最高环境温度＋40℃2.2 最低环境温度—40℃2.3 最大日温差 25K2.4 户内相对湿度：日平均值≤95% 月平均值≤90%2.5 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。

采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。

安全系数不小于1.67。

2.6 系统额定频率：50Hz2.7 安装位置：户内2.8 外绝缘爬电比距：户内≥20mm/KV3、供货范围三相环氧树脂浇注绝缘干式变压器4、技术要求4.1．1 产品性能参数4.1.2 产品型号：SCB10—1600/10，4.1.3 系统标称电压： 10KV4.1.4 最高运行电压： 12KV4.1.5 额定频率： 50Hz4.1.6 相数： 3相4.1.7 接线组别： D，yn114.1.8 短路阻抗： Ud=6%（误差不大于±10%）4.2 绝缘水平：4.2.1 线圈绝缘水平4.2.2 绝缘介质及耐热等级：全绝缘F级4.2.3 冷却方式：空气自冷，AN4.2.4 不对称要求：无4.2.5 变压器配备温度控制装置，具备温度超限报警功能及跳闸功能；这些装置并应符合它们各自的技术标准。

干式变压器买卖合同7篇篇1买方：XXXX有限公司卖方：XXXX有限公司第一条：合同双方当事人买方：XXXX有限公司，地址：XXXX，法定代表人：XXXX，职务：XXXX。

卖方：XXXX有限公司，地址：XXXX，法定代表人：XXXX，职务：XXXX。

第二条：标的物本次合同标的物为干式变压器，具体型号、规格、数量等详细信息见附件一。

第三条：价格与支付方式1. 价格：本合同标的物的总价为人民币XXXX元（大写：XXXX元整）。

2. 支付方式：买方应按照以下方式向卖方支付款项：- 合同签订后，买方向卖方支付合同总价的XX%，即人民币XXXX元（大写：XXXX元整）。

- 卖方按合同约定交付标的物，并经买方验收合格后，买方向卖方支付合同总价的XX%，即人民币XXXX元（大写：XXXX元整）。

- 剩余合同总价的XX%，即人民币XXXX元（大写：XXXX元整）作为质量保证金，在设备运行一年后支付。

第四条：交货时间、地点和方式1. 交货时间：卖方应在合同签订后XX天内交付标的物。

2. 交货地点：买方指定地点。

3. 交货方式：卖方将标的物送达买方指定地点，并完成安装调试。

第五条：验收标准和方法1. 验收标准：本合同标的物的质量应符合国家相关标准和行业规范，具体标准见附件二。

2. 验收方法：买方按照验收标准对标的物进行验收，验收合格后签署验收报告。

第六条：违约责任1. 买方违约责任：- 买方未按合同约定支付款项的，每逾期一天，应向卖方支付合同总价XX%的违约金。

- 买方在验收期内未完成验收的，视为默认验收合格。

2. 卖方违约责任：- 卖方未按合同约定交付标的物的，每逾期一天，应向买方支付合同总价XX%的违约金。

- 卖方交付的标的物不符合合同约定的质量标准的，应负责更换或修复，并承担由此产生的费用。

- 因卖方原因导致设备不能正常运行的，卖方应及时进行维修或更换，并承担由此产生的费用。

第七条：合同争议的解决方式本合同在履行过程中发生的争议，由双方当事人协商解决；协商不成的，任何一方均可向买方所在地有管辖权的人民法院提起诉讼。

1、总则1.1规范书及技术条件书的使用范围，仅限于………热电厂工程的低压干式变压器设备订货协议。

1.2本技术条件书提出是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合本技术条件书和有关最新工业标准的产品。

1.3供方如对本技术条件书有异议，应以书面形式明确提出，在征得需方同意后，可对有关条文进行修改，如需方不同意修改，仍以需方意见为准。

1.4在签订合同之后，需方保留对本技术条件书提出补充要求和修改的权力,供方应承诺予以配合.如提出修改,具体项目和条件由供、需双方商定。

1.5本技术条件书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

1.6本技术条件书经双方签字认可后作为订货合同附件，与订货合同具有同等法律效力。

2、设备规范2.1 设备型号容量(KVA) 电压比(KV) 阻抗电压台数2.1.1 SCB-1600/10 1600 6.3±2*2.5%/0.4 8% 82.1.2 SCB-1250/10 1250 6.3±2*2.5%/0.4 6% 52.1.3 SCB-1000/10 1000 6.3±2*2.5%/0.4 6% 72.2联接组标号: D,yn11,(低压侧中性点引出)。

2.3冷却方式:风扇冷却2.4绝缘等级:F级,最高温升100K,温度极限155℃。

2.5绝缘水平:雷电冲击耐受电压(峰值) ≮75KV.1分钟工频耐电压(有效值) ≮35KV.2.6中性点运行方式:直接接地3、设备使用环境条件(本设备安装于户内)3.1安装地点:户内3.2海拔高度:不超过1000米3.3极端最高温度:42.1℃3.4极端最低温度:-23.0℃3.5平均相对湿度:64%3.6地震强度:6度4、技术要求4.1电厂用干式变压器为三相,双卷,其绝缘等级不低于“F”级。

变压器寿命不小于30年。

4.2在最高的环境温度下能保证变压器额定容量输出，环境温度20℃时，允许10%过负荷连续运行。

山西煤炭运销集团能源投资开发公司物资采购标准干式变压器技术规范山西煤炭运销集团能源投资开发公司二O一一年十一月目录1、总的要求 (2)2、使用条件 (3)3、技术要求 (3)4设备规范 (4)5、技术文件 (5)6、试验 (5)7、质量保证和管理 (5)8、技术服务、设计联络、工厂检验和监造 (5)9供方提供必须的备品备件、专用工具 (6)供货范围：见附件一《供货清单》1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.2本书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供货方应按有关标准提供符合国标、行标和本书的优质产品。

1.3本书所使用的标准及规定的条款如遇到与供货方所执行的标准不一致时，按较高标准执行。

1.4本书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.5本书中涉及有关商务方面的内容，如与合同的《商务部分》有矛盾时，以《商务部分》为准。

1.6对设计图纸、说明书和试验报告的要求1.6.1图纸及图纸的认可和交付1.6.1.1须经买方确认的图纸应由供货方提交表1所列接收单位。

表1 接收图纸单位字）返还给供货方。

凡买方认为需要修改且经供货方认可的，不得对买方增加费用。

在未经买方对图纸作最后认可前任何采购或加工的材料损失应由供货方单独承担。

1.6.1.2供货方在收到买方确认图纸（包括认可方修正意见）后，应于1周内向表1所列有关单位提供最终版的正式图纸和一套供复制用的底图及正式的CAD优盘，并将优盘内容发E-mail至nytzkfjdb@，正式图纸必须加盖工厂公章或签字。

1.6.1.3完工后的产品应与最后确认的图纸一致。

买方对图纸的认可并不减轻供货方关于其图纸的正确性的责任。

设备在现场安装时，如供货方技术人员进一步修改图纸，供货方应对图纸重新收编成册，正式递交买方，并保证现场安装后的设备与图纸完全相符。
