摘要：列管式换热器属于间壁式换热器，冷热流体通过换热管壁进行热量的交换。
参照任务书的任务量,需设计年冷却15000吨乙醇的列管式换热器，设计时先确定流体流程，壳程走乙醇，其进、出口温度都为80℃，相变放出潜热，井水走管程冷却乙醇，进口温度为32℃，出口温度为40℃。
再进行热量衡算、传热系数校核，初选冷凝器的型号，然后通过进行设备强度校核等一系列的计算和选型，最终确定的设计方案为固定管板式换热器，所选用型号为BEM400-2.5-30-9/25-2 Ⅰ，换热器壳径为400mm，总换热面积为27.79m2,管程为2，管子总根数为60，管长6000 mm,管束为正三角排列，两端封头选取标准椭圆封头。
关键词：列管式换热器，乙醇，水，温度，固定管板式。
Abstract:The tube type heat exchanger is a dividing wall type heat exchanger, fluids with different temperatures exchange heat by means of tube wall’s heat transfer.According to the assignment, A tube type heat exchanger which has a process capacity of .⨯41510t/a is needed. The ethanol flow in the shell,the temperature in the entrance and exits is 80℃.The water which cool the ethanol flow in tubes, the inlet and outlet temperatures are 32℃and 40℃.Then by taking series calculating to confirm the module of the heat exchanger . After the design of intensity designing and a series calculating and choosing , the last result of our design is the fasten-board heat exchanger. The style of the heat exchangeis9BEM400 2.530 225Ⅰ----, and the diameter of the receiver is400mm ,The area of the heat exchange is 27.79 m2, The heat-exchanger in cludes two tube passes,one shell passes and 60 tubes.And the length of tubes is 6000mm . Tubes are ranked of the shape of triangle ，the envelops are oval-shaped.目录1前言 (3)2设计条件 (3)3设计方案的确定 (3)3.1设计原则 (3)3.2结构初选 (4)4列管式换热器的设计计算 (10)4.1列管式换热器型号的初选 (10)4.2核算总传热系数： (13)5列管式换热器的初步计算及选型 (15)5.1试算并初选换热器规格 (15)5.2设计校核 (19)6设备尺寸的确定及强度校核 (22)6.1计算圆筒厚度 (22)6.2封头设计 (23)6.3拉杆定距管尺寸 (24)6.4管板 (25)6.5容器法兰 (26)6.6接管与接管补强 (27)6.7管箱的计算 (33)6.8折流挡板 (33)6.9焊接方式 (34)6.10支座 (34)6.11辅助设备 (38)7设计结果概要 (39)8课程设计心得 (40)9参考文献 (42)1前言艰辛知人生，实践长才干。
XX大学XX学院化工原理课程设计班级姓名学号指导教师 ____二零一X年X月X日化工原理课程设计任务书皖西学院生物与制药工程学院课程设计说明书题目：水冷却煤油列管式换热器的设计课程：化工原理系（部）：专业：班级：学生姓名：学号：指导教师：完成日期：课程设计说明书目录第一章设计资料一、设计简介 (5)二、设计任务、参数和质量标准 (7)第二章工艺设计与说明一、工艺流程图 (8)二、工艺说明 (8)第三章物料衡算、能量衡算与设备选型一、物料衡算 (9)二、能量衡算 (11)三、主要设备选型 (13)第四章结论与分析结论与分析 (15)第五章设计总结设计总结 (17)参考文献 (17)第一章设计资料一、设计简介换热器是许多工业生产部门的通用工艺设备，尤其是石油、化工生产应用更为广泛。
在化工厂中换热器可用作加热器、冷却器、冷凝器、蒸发器和再沸器等。
进行换热器的设计，首先是根据工艺要求选用适当的类型，同时计算完成给定生产任务所需的传热面积，并确定换热器的工艺尺寸。
根据操作条件设计出符合条件的换热器，设计方案的确定包括换热器形式的选择，加热剂或冷却剂的选择，流体流入换热器的空间以及流体速度的选择。
本课程设计是根据任务给出的操作目的及条件、任务，合理设计适当的换热器类型，以满足生产要求。
1、固定板式换热器（代号G）设备型号内容有：壳体公称直径（mm），管程数，公称压力(×9.81×104 Pa)，公称换热面积（m2），如G800I-6-100型换热器，G表示固定板式列管换热器，壳体公称直径为800mm，管程数为1，公称压力为6×9.81×104 Pa，换热面积为100m22、浮头式列管换热器（代号F）设备型号内容有：壳体公称直径（mm），传热面积（m2），承受压力（×9.81×104 Pa），管程数，如F A600-13-16-2型换热器，F代表浮头是列管换热器，B表示换热器为管径错误!未找到引用源。
目录§一.任务书 (2)1.1.化工原理课程设计的重要性1.2.课程设计的基本内容和程序1.3.列管式换热器设计内容1.4.设计任务和操作条件1.5.主要设备结构图1.6.设计进度1.7.设计成绩评分体系§二.概述及设计要求 (4)2.1.换热器概述2.2.固定管板式换热器2.3.设计要求§三.设计条件及主要物理参数 (5)3.1.初选换热器的类型3.2.确定物性参数3.3.计算热流量及平均温差3.4.管程安排(流动空间的选择)及流速确定3.5.计算总传热系数3.6.计算传热面积§四. 工艺设计计算 (9)4.1.管径和管内流速4.2.管程数和传热管数4.3.平均传热温差校正及壳程数4.4.换热管选型汇总4.5.换热管4.6.壳体内径4.7.折流板4.8.接管4.9.壁厚的确定、封头4.10.管板§五.换热器核算 (14)5.1.热量核算5.2.壁温核算5.3.流动阻力核算§六. 设计结果汇总 (18)§七. 设计评述 (19)§八. 工艺流程图 (19)§.九.符号说明 (21)§.十.参考资料 (22)§一.化工原理课程设计任务书1.1.化工原理课程设计的重要性化工原理课程设计是学生学完基础课程以及化工原理课程以后，进一步学习工程设计的基础知识，培养学生工程设计能力的重要教学环节，也是学生综合运用化工原理和相关选修课程的知识，联系生产实际，完成以单元操作为主的一次工程设计的实践。
通过这一环节，使学生掌握单元操作设计的基本程序和方法，熟悉查阅技术资料、国家技术标准，正确选用公式和数据，运用简洁文字和工程语言正确表述设计思想和结果；并在此过程中使学生养成尊重实际问题向实践学习，实事求是的科学态度，逐步树立正确的设计思想、经济观点和严谨、认真的工作作风，提高学生综合运用所学的知识，独立解决实际问题的能力。
列管式换热器的选用与设计原则与列管式换热器的设计计算换热器的设计即是通过传热过程计算确定经济合理的传热面积以及换热器的结构尺寸，以完成生产工艺中所要求的传热任务。
换热器的选用也是根据生产任务，计算所需的传热面积，选择合适的换热器。
由于参与换热流体特性的不同，换热设备结构特点的差异，因此为了适应生产工艺的实际需要，设计或选用换热器时需要考虑多方面的因素，进行一系列的选择，并通过比较才能设计或选用出经济上合理和技术上可行的换热器。
本节将以列管式换热器为例，说明换热器选用或设计时需要考虑的问题。

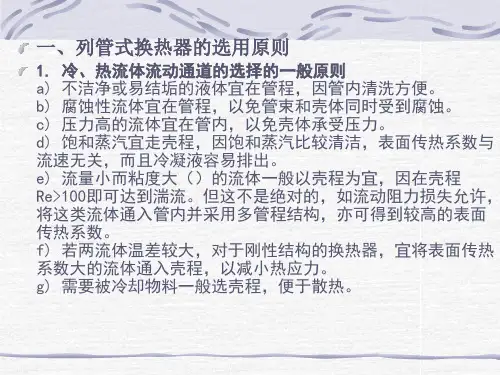

一、流体通道的选择流体通道的选择可参考以下原则进行：1．不洁净和易结垢的流体宜走管程，以便于清洗管子；2．腐蚀性流体宜走管程，以免管束和壳体同时受腐蚀，而且管内也便于检修和清洗；3．高压流体宜走管程，以免壳体受压，并且可节省壳体金属的消耗量；4．饱和蒸汽宜走壳程，以便于及时排出冷凝液，且蒸汽较洁净，不易污染壳程；5．被冷却的流体宜走壳程，可利用壳体散热，增强冷却效果；6．有毒流体宜走管程，以减少流体泄漏；7．粘度较大或流量较小的流体宜走壳程，因流体在有折流板的壳程流动时，由于流体流向和流速不断改变，在很低的雷诺数（Re<100）下即可达到湍流，可提高对流传热系数。
但是有时在动力设备允许的条件下，将上述流体通入多管程中也可得到较高的对流传热系数。
在选择流体通道时，以上各点常常不能兼顾，在实际选择时应抓住主要矛盾。
如首先要考虑流体的压力、腐蚀性和清洗等要求，然后再校核对流传热系数和阻力系数等，以便作出合理的选择。
二、流体流速的选择换热器中流体流速的增加，可使对流传热系数增加，有利于减少污垢在管子表面沉积的可能性，即降低污垢热阻，使总传热系数增大。
然而流速的增加又使流体流动阻力增大，动力消耗增大。
因此，适宜的流体流速需通过技术经济核算来确定。
充分利用系统动力设备的允许压降来提高流速是换热器设计的一个重要原则。
在选择流体流速时，除了经济核算以外，还应考虑换热器结构上的要求。
列管式换热器的设计列管式换热器的应用已有很悠久的历史。
现在，它被当作一种传统的标准换热设备在很多工业部门中大量使用，尤其在化工、石油、能源设备等部门所使用的换热设备中，列管式换热器仍处于主导地位。
同时板式换热器也已成为高效、紧凑的换热设备，大量地应用于工业中。
为此本章对这两类换热器的工艺设计进行介绍。
列管式换热器的设计资料较完善，已有系列化标准。
目前我国列管式换热器的设计、制造、检验、验收按“钢制管壳式(即列管式)换热器”(GB151)标准执行。
列管式换热器的设计和分析包括热力设计、流动设计、结构设计以及强度设计。
其中以热力设计最为重要。
不仅在设计一台新的换热器时需要进行热力设计，而且对于已生产出来的，甚至已投人使用的换热器在检验它是否满足使用要求对，均需进行这方面的工作。
热力设计指的是根据使用单位提出的基本要求，合理地选择运行参数，并根据传热学的知识进行传热计算。
流动设计主要是计算压降，其目的就是为换热器的辅助设备——例如泵的选择做准备。
当然，热力设计和流动设计两者是密切关联的，特别是进行热力计算时常需从流动设计中获取某些参数。
结构设计指的是根据传热面积的大小计算其主要零部件的尺寸，例如管子的直径、长度、根数、壳体的直径、折流板的长度和数目、隔板的数目及布置以及连接管的尺寸，等等。
在某些情况下还需对换热器的主要零部件——特别是受压部件做应力计算，并校核其强度。
对于在高温高压下工作的换热器，更不能忽视这方面的工作。
这是保证安全生产的前提。
在做强度计算时，应尽量采用国产的标准材料和部件，根据我国压力容器安全技术规定进行计算或校核(该部分内容属设备计算，此处从略)。
列管式换热器的工艺设计主要包括以下内容：①根据换热任务和有关要求确定设计方案；②初步确定换热器的结构和尺寸；③核算换热器的传热面积和流体阻力；④确定换热器的工艺结构。
1.1设计方案的确定1.1.1换热器类型的选择（1）固定管板式换热器这类换热器如图2-1(a)所示。
列管式换热器设计方案和选用设计方案和选用列管式换热器导论：设计方案：1.确定换热器的工作条件：在进行列管式换热器的设计时，首先需要确定换热器的工作条件，包括工作介质的流量、温度、压力等参数。
这些参数将对换热器的尺寸和换热效率等性能产生影响。
2.选择合适的管束类型：列管式换热器一般由多个管子组成的管束和螺纹固定在两个壳体上的结构组成，因此需要选择合适的管束类型。
常用的管束类型有单管、单排管束、多排管束、隔室管束等。
选择合适的管束类型可以提高换热效率，并满足不同的换热要求。
3.确定换热面积和管束长度：换热器的性能主要取决于换热面积和管束长度。
根据工作条件和换热要求，确定合适的换热面积和管束长度。
一般来说，换热面积越大，换热效果越好，但是也会增加成本和体积。
4.确定流体流动方式和传热方式：列管式换热器的流体流动方式包括顺流、逆流和交叉流等，传热方式包括对流传热和辐射传热等。
根据换热要求和经济性，选择合适的流动方式和传热方式。
5.确定壳程流动分配方式：壳程流动分配方式包括平行流动和逆流动等。
在设计中，需要根据换热要求和经济性选择合适的流动分配方式。
选用：1.根据工艺要求选择合适的材料：列管式换热器的材料对于其耐用性和可靠性有着重要影响。
根据介质的性质和工艺要求，选择合适的材料，如不锈钢、碳钢、铜等。
2.确定换热器的维护和清洗方式：列管式换热器由于结构复杂，清洗和维护较为困难。
因此，在选用时需要考虑清洗和维护的方便性，选择易于清洗和维护的设计。
3.考虑能量利用率和经济性：在选用列管式换热器时，还需要考虑能量利用率和经济性。
换热器的能量利用率越高，所需热交换面积就越小，经济性就越好。
因此，选择高效能量利用的换热器是非常重要的。
4.参考其他用户的反馈和评价：在选用列管式换热器时，可以参考其他用户对于不同品牌和型号的反馈和评价。
这些反馈和评价可以提供有关换热器性能和可靠性的宝贵信息。
总结：列管式换热器的设计方案和选用需要考虑多个因素，包括工作条件、管束类型、换热面积、管束长度、流体流动方式、传热方式、壳程流动分配方式、材料选择、维护和清洗方式以及能量利用率和经济性等。
化工原理课程设计列管式换热器化工原理课程设计是化学工程学科的重要环节，其设计的目的是让学生在理论基础知识的基础上，能够熟练掌握工业化学反应装置和过程的设计方法，并能灵活运用各种装置和工艺条件来实现设备的最优化。
其中列管式换热器是常用于化工生产过程中的一种重要装置，本文将对其进行详细介绍。
一、列管式换热器的结构与原理列管式换热器是通过管壳型构造，由许多纵向的管子构成，管子两侧通过流体工质进行换热。
其主要结构包括壳体、管板、管束、进出口法兰等部分。
换热原理是将热量从高温的流体传给低温的流体，实现两种流体之间的热量交换。
二、列管式换热器的特点和应用列管式换热器具有结构简单、换热效率高、应用范围广、容易清洗维修等特点。
其在化工生产中广泛应用于热回收、冷却、加热等方面，如在石油、化工、冶金、食品、制药、造纸等行业的反应过程中都有重要的应用。
三、列管式换热器的设计方法在设计列管式换热器时，主要需考虑的参数有流体介质、流量、温度、压力等等，其中最核心的是确定热量传递系数与压降。
常用的设计方法有总热传系数法、等效径法、NTU法等。
其中总热传系数法是最常用的方法，其计算的公式为：1/U = 1/hi + Δx/k + Δy/ho其中U为总热传系数，hi、ho分别为热传分界面内的内、外热传系数，k为扩散系数（介质传热系数），Δx、Δy为介质的平均厚度与壁层厚度。
在设计时应根据具体情况选用合适的计算方法。
四、列管式换热器的操作和维护在使用列管式换热器时，应注意清洗维护工作。
由于该装置的结构特殊，应定期进行化学清洗，以避免沉积物和腐蚀物堵塞换热器内壁。
同时还应注意防止介质的过于浓缩，以免产生结晶、沉积、腐蚀等情况。
综上所述，列管式换热器是化工生产中不可缺少的一种装置，其结构特殊、应用范围广泛、换热效率高，并且容易维护操作，是值得研究和推广的一种装置。
在化工原理的课程设计中，学生能够通过对列管式换热器的深入理解和设计方案的完善，培养出创新思维和实际操作能力，为将来化工行业的发展奠定坚实的基础。
列管式换热器设计列管式换热器设计⼀、概述1.概述与设计⽅案简介1.1换热器在不同温度的流体间传递热能的装置称为热交换器，简称为换热器。
在换热器中⾄少要有两种温度不同的流体，⼀种流体温度较⾼，放出热量；另⼀种流体则温度较低，吸收热量。
在⼯程实践中有时也会存在两种以上流体参加换热的换热器，但它的基本原理与上述情形并⽆本质上的差别。
换热器是化学⼯业、⽯油⼯业及其它⼀些⾏业中⼴泛使⽤的热量交换设备，它不仅可以单独作为加热器、冷却器等使⽤，⽽且是⼀些化⼯单元操作的重要附属设备，因此在化⼯⽣产中占有重要地位。
由于⽣产中的换热⽬的不同，换热器的类型很多，不同类型的换热器各有优缺点，性能各异。
特别是随着化⼯⼯艺的不断发展，新型换热器不断出现。
在换热器设计中，⾸先应根据⼯艺要求选择适⽤的类型然后计算换热所需传热⾯积，并确定换热器的结构尺⼨。
虽然列管式换热器在传热效率、紧凑性和⾦属耗量等⽅⾯不及某些新型换热器，但它具有结构简单、坚固耐⽤、适应性强、制造材料⼴泛等独特的优点，因⽽在换热设备中仍占有重要的地位。
特别是在⾼温、⾼压和⼤型换热设备中仍占绝对优势。
1.2列管式换热器的选择列管式换热器的应⽤已有很悠久的历史，在化⼯⽣产中主要作为加热（冷却）器，冷凝器、蒸发器和再沸器使⽤。
现在，它被当作⼀种传统的标准换热设备在很多⼯业部门中⼤量使⽤，尤其在⽯油、化⼯、能源设备等部门所使⽤的换热设备中，列管式换热器仍处于主导地位。
按材质分为碳钢列管换热器，不锈钢列管换热器和碳钢与不锈钢混合列管换热器三种。
按结构分为单管程、双管程和多管程，传热⾯积1～500m2。
列管式换热器按结构特点，主要分为以下四种：①固定管板式换热器；②浮头式换热器；③U形管式换热器；④填料函式换热器。
列管换热器主要特点：1．耐腐蚀性：聚丙烯具有优良的耐化学品性，对于⽆机化合物，不论酸，碱、盐溶液，除强氧化性物料外，⼏乎直到100℃都对其⽆破坏作⽤，对⼏乎所有溶剂在室温下均不溶解，⼀般烷、径、醇、酚、醛、酮类等介质上均可使⽤。
华北科技学院环境工程学院《化工原理》课程设计报告设计题目列管式换热器的工艺设计和选用学生姓名曹炎学号 201101034208 指导老师高丽花专业班级化工B112班教师评语设计时间：2013年12月9日至2013年 12月20日设计题目：列管式换热器的工艺设计和选用一、设计条件炼油厂用原油将柴油从175℃冷却到130℃。
柴油流量为12500kg/h；原油初温为70℃，经换热后升温到110℃。
换热器的热损失可忽略。
管、壳程阻力压降均不大于30kPa。
污垢热阻均取0.0003m2℃/W。
试设计能完成上述任务的列管式换热器。
二、设计说明书的内容1、目录；2、设计题目及原始数据（任务书）；3、论述换热器总体结构（换热器型式、主要结构）的选择；4、换热器加热过程有关计算（物料衡算、热量衡算、传热面积、换热器型号、壳体直径等）；5、设计结果概要（主要设备尺寸、衡算结果等）；6、参考文献7、图纸（1张，A3、纸打印）目录1 确定设计方案 (2)1.1选择换热器类型 (2)1.2流径安排 (2)1.3 确定物性数据 (2)1.3.1定性温度的确定 (2)1.3.2流体有关物性数据 (2)2 估算传热面积 (3)2.1 热负荷的计算 (3)2.2 平均传热温差 (3)2.4由K值估算传热面积 (4)2.5冷流体用量 (4)3 工艺结构尺寸 (5)3.1 管径、管长、管数 (5)3.1.1管径的选取 (5)3.1.2管长及传热管数的确定 (5)3.2 确定管子在管板上的排列方式 (6)3.3 壳体内径的计算 (6)3.4 折流档板 (7)3.5 计算壳程流通面积及流速 (7)3.6 计算实际传热面积 (8)3.7 附件 (8)4 换热器型号确定 (9)5 换热器核算 (10)5.1热量核算 (10)5.1.1壳程表面对流传热系数 (10)5.1.2管程表面对流传热系数 (11)5.1.3污垢热阻和管壁热阻 (12)5.1.4总传热系数K (12)5.1.5 传热面积裕度 (12)5.2核算换热器内流体的压力降 (13)5.2.1管程压力降 (13)5.2.2壳程压力降： (14)5.3 壁温核算 (15)6 结果概要 (16)七、附件计算及选型 (17)7.1壳体、管箱壳体和封头的设计 (17)7.1.1壁厚的确定 (17)7.1.2 进出口设计 (17)7.1.3、排气、排液管 (17)7.2.管板尺寸 (18)7.3.换热管 (18)7.3.1换热管的规格 (18)7. 3.2换热管排列方式 (18)7.3.4管程分程 (18)7.4.壳体和管板、管板与换热管的连接 (19)7.5 折流板和防冲板 (19)7.5.1折流板的形式（见附图） (19)7.6拉杆和定距管 (19)7.6.1拉杆的尺寸和结构（附录五） (19)7.6.2定距管 (19)八、总结 (20)参考文献 (21)附录 (22)1 确定设计方案1.1选择换热器类型两流体的温度变化情况：热流体进口温度为175℃，出口温度为130℃；冷流体进口温度为70℃，出口温度为110℃。
第一章 列管式换热器的设计1.1概述列管式换热器是一种较早发展起来的型式，设计资料和数据比较完善，目前在许多国家中已有系列化标准。
列管式换热器在换热效率，紧凑性和金属消耗量等方面不及其他新型换热器，但是它具有结构牢固，适应性大 ，材料范围广泛等独特优点，因而在各种换热器的竞争发展中得以继续应用下去。
目前仍是化工、石油和石油化工中换热器的主要类型，在高温高压和大型换热器中，仍占绝对优势。
例如在炼油厂中作为加热或冷却用的换热器、蒸馏操作中蒸馏釜（或再沸器）和冷凝器、化工厂中蒸发设备的加热室等，大都采用列管式换热器[3]。
1.2列管换热器型式的选择列管式换热器种类很多，目前广泛使用的按其温度差补偿结构来分，主要有以下几种：（1）固定管板式换热器：这类换热器的结构比较简单、紧凑，造价便宜，但管外不能机械清洗。
此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。
因此，当管壁与壳壁温度相差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以致管子扭弯或使管子从管板上松脱，甚至毁坏整个换热器。
为了克服温差应力必须有温度补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。
（2）浮头换热器：换热器的一块管板用法兰与外壳相连接，另一块管板不与外壳连接，以便管子受热或冷却时可以自由伸缩，但在这块管板上来连接有一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。
这种型式的优点为：管束可以拉出，以便清洗；管束的膨胀不受壳体的约束，因而当两种换热介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。
其缺点为结构复杂，造价高。
（3）填料函式换热器：这类换热器管束一端可以自由膨胀，结构与比浮头式简单，造价也比浮头式低。
但壳程内介质有外漏的可能，壳程终不应处理易挥发、易爆、易燃和有毒的介质。
列管式换热器的设计目录一丶设计任务·······························································二丶方案简介································································三丶方案设计································································1、确定设计方案·····························································2、确定物性数据·····························································3、计算总传热系数···························································4、工艺结构尺寸·····························································5、换热器核算·······························································四丶设计结果一览表··························································五丶设计总结····························································六丶参考文献································································附图·····································································列管式换热器的设计一丶设计任务书设计一个换热器，将纯苯液体从45℃加热到80℃。
设计任务书设计题目：正丁醇冷却器设计设计条件⑴、处理能力：12721kg/h⑵、设备类型：列管式换热器（非定型式）⑶、操作条件：流体名称入口温度℃出口温度℃物料纯正丁醇冷却介质自来水允许压力降：热损失：按传热量的计算设计内容⑴、前言⑵、确定设计方案（设备选型、换热器材质）⑶、确定物性数据（冷却循环水的出口温度、纯正丁醇和水在物性温度下的物理性质）⑷、工艺设计初占换热面积、确定换热器基本尺寸（包括管径、管长、程数、每程管数、管子数排列、壁厚、换热器直径、流体进出管管径等计算）⑸、换热器计算①核算总传热系数（传热面积）②换热器内流体的流动阻力校核（计算压降）⑹、机械结构的选用①管板选用、管子在管板上的固定、管板与壳体连接结构②封头类型选用③温差补偿装置的选用④管法兰选用⑤管、壳程接管⑺、换热器主要结构尺寸和计算结果表⑻、结束语（包括对设计的自我评述及有关问题的分析讨论）⑼、换热器结构和尺寸（4#图纸）⑽、参考资料目录开始时期年月日结束时期年月日学生：班级：学号：指导老师：流程图和工艺流程图冷却水出口管（）纯正丁醇入口管（温度：）冷却水入口管（温度：）纯正丁醇出口管（温度：50℃）设计计算确定设计方案确定设备类型两流体的温度变化：①热流体的入口温度，出口温度；力体定性温度。
②冷流体的入口温度，出口温度；冷流体定性温度。
冷热流体的最大温差，因此，选用列管式换热器。
确定壳程流体与管程流体流体经过管程和壳程的选择原则：①不清洁或易结垢的流体，应走容易清洗的管道，可走管程。
②腐蚀性流体应走管程。
③压力高的流体应走管程。
④有毒流体应走管程。
⑤被冷却的流体应走管程。
⑥饱和蒸汽应走壳程。
⑦黏度大的流体或流量小的流体应走壳程。
两种流体的物理性质如下表：物性流体纯正丁醇 2.649水 4.178综上所述，纯正丁醇走壳程，水走管程；且采用逆流。
初算换热面积热流量（的热损失）若换热器无相变化，且流体的比热容可取平均温度下的比热容，则式中——换热器的热负荷，;——分别为冷、热流体的质量流量，；——分别为冷、热流体的平均比热容，；——冷流体的进、出口温度，——热流体的进、出口温度，有效传热量冷却水用量平均传热温差①平均温差先算出逆流的对数平均温差，再乘以考虑流动方向的校正因子，即式中——按逆流计算的对数平均温度差，——温度差校正系数，量纲为其中，。
