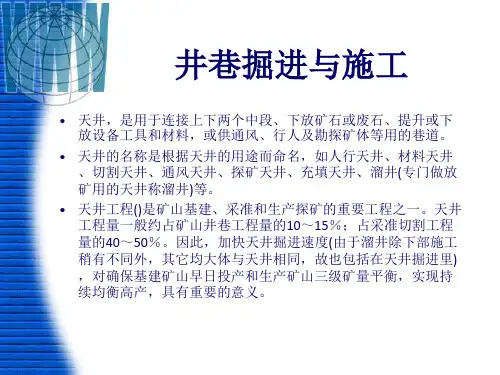

井巷掘进与施工
井巷掘进与施工
• 掘进天井时，首先根据所给的漏斗口底板的 标高和天井的中心线，以50º左右的倾角向上 掘1~2茬炮，形成架设漏斗口所需的坡度。然 后按照设计的倾角继续向上掘进，直至掘进 到架设漏斗后能容纳一茬炮的岩碴高度，即 停止向上掘进，架设漏斗口、岩石间、梯子 间，并在梯子间上部架设安全棚。在此期间 爆下来的岩石，直接落入平巷底板上，用装 岩机装岩。
• 架设横撑时应先在井壁上凿好梁窝，并以木楔楔紧横撑的一端 ，以防横撑移动。
• 凿岩工作台在垂直或倾角≥80º的天井中呈水平位置。当天井倾角 小于80º时，为了便于打眼，工作台必须迎着工作面与水平面成 3º~7º的倾角。
• 放炮时，必须将工作台上的木板拆除，以便放炮后岩石落入岩 石间，同时毕并安装好漏斗与梯子间、安全棚等之后，在 继续向上掘进之前，必须首先在安全棚之上距工作面2.0~2.2m处 搭架凿岩工作台。凿岩、装药、联线都是在此台上进行的。
• 凿岩工作台一般由三根直径12~13cm的圆木横撑在天井顶底板之 间，并在其上铺以厚度4~5cm的木板所构成。
• 净断面尺寸确定后加上支护断面，可得天井的掘进断面。 • 实践中确定天井断面尺寸时，要考虑天井施工方法与所用施工
机械设备。如已选用某种天井钻机或某种天井吊罐，则天井断 面已被规格化、统一化了。目前国内矿山天井尺寸常用的有 1.5×1.5m2、1.8×1.8m2、2.0×2.0m2；D＝1.2m、D＝1.5m等。 过去常用的矩形断面尺寸有：1.3×1.5m2、1.5×1.9m2、 1.6×1.9m2等。
井巷掘进与施工
• 天井的断面尺寸主要按天井用途决定。
井巷掘进与施工
• 行人天井需设置人员通行的梯子及平台，并 常兼设风水管路、电缆等。梯子间设置按安 全规程规定与竖井梯子间要求一样。通常梯 子间断面尺寸不小于1200～1300mm。

划分。
根据结构面的类型、产 状、连续性等进行划分。
如地下水条件、地应力 状态等也会对岩石工程
分级产生影响。
应用实例分析
实例一
某矿山井巷工程，通过岩石工程 分级，选择了合适的支护方式和 掘进工艺，确保了工程的顺利进
行。
实例二
某隧道工程，在穿越不同级别的岩 石时，根据岩石工程分级结果，及 时调整了施工方法和支护参数，保 证了隧道的安全贯通。
抗剪强度是指岩石抵抗剪切破坏的能力，抗压强度则是指岩石在单向压 缩条件下破坏前所能承受的最大压应力。它们是评价岩石稳定性和承载 能力的关键指标。
化学性质与风化作用
化学性质
岩石的化学性质主要包括其矿物成分在水、酸、碱等溶液中的溶解性、氧化-还原性以 及与其他物质的化学反应等。这些性质对于评价岩石的耐久性、抗风化能力和工程地质
了解地下水类型、水位、水质等信息，评估其对岩石性质的影
响。
取样和试验室测试流程
取样方法
根据勘察目的和岩石性质，选择合适的取样方法，如刻槽取样、 钻芯取样等。
样品制备
将取得的岩石样品进行加工处理，制备成符合试验要求的试样。
试验室测试
对试样进行物理性质测试（如密度、吸水率等）和力学性质测试 （如抗压强度、抗拉强度等）。
在施工过程中积累了丰富的经 验，为今后类似工程提供了有
益的借鉴和参考。
提高了井巷工程的技术水平和 施工能力，为当地基础设施建
设做出了积极贡献。
强调了地质勘探和监测在井巷 工程中的重要性，为今后类似 工程提供了宝贵的经验教训。
THANKS FOR WATCHING
感谢您的观看
03 岩石工程分级体系介绍
分级目的和意义阐述
目的
为井巷工程设计、施工提供基础依据 ，确保工程安全、经济、高效。

A－阻车位置；B－通车位置；1－弯轨；2－横轴；3－轴承；4－踏板
井内挡车器：
为防止提升容器因断绳或者井口阻车器使用失误而发生跑 车事故，在工作面上方不太远处还应设置挡车器。挡车器 形式有多种，其中常用的有钢丝绳挡车圈、型钢挡车门和 钢丝绳挡车帘等。
滑轮 箕斗
钢丝绳挡车圈 牵引绳
型钢挡车门：
式后部配备影响装岩，多使用风动气腿式凿岩机， 多台同时作业。
中深孔光面爆破：
一般采用中深孔爆破。15m2取1.8-2.5m适合； 12-15m2取眼深2m左右适合
装岩：多采用耙斗式（电耙子） 适用范围：
•大于170，小于300的斜井 •至工作面距离5-15m为宜 •倾角小于250时，加设两个卡轨器；大于250时，另设防滑装置
当斜井内不设管路时，断面布置与上述基本相似，水沟可布置在任何一侧， 但多数设在非人行道侧。
2.箕斗斜井井筒断面布置
箕斗斜井为出矿通道，一般不设管路和电缆，因而断面布置很简单，通常 将人行道与水沟设于同侧。《安全规程》规定箕斗斜井井筒禁止进风，故其断 面尺寸主要以箕斗的合理布置(尺寸)为主要依据。
3.胶带机斜井井筒断面布置 在胶带机斜井中，为便于检修胶带机及井内其他设施，井筒内除设胶带机
2）水力喷射泵排水。当工作面水量超过5m3／h时，小于30m3/h时可以采用 喷射泵排水。
3）卧泵排水。当工作面涌水量超过30m3／h时，则需在工作面直接设离心
水泵排水。
4、斜井支护
斜井锚喷支护是主要形式。设备固定在井口，采用远距离管路输料方式。 需要解决工作风压、管路堵塞、输料管磨损问题。 风压不足时，中途加辅助风管。 堵塞多发生在出料弯管、输料管和喷枪口。 磨损主要集中在弯头处和管路联结质量较差处。敷设时保持平直、坡度一 致、尽量使用法兰盘连接。

▪ 井筒施工速度： ▪ 立井井筒施工方式 ▪ 掘砌单行作业 ▪ 掘砌平行作业 ▪ 掘砌混合作业 ▪ 掘砌安一次成井
38
▪ 1 掘砌单行作业
▪ 长段单行作业：掘进后先进行临时支护，到 一定段高后，拆除临时支护，架设永久支护 模板，段内由下而上砌筑永久支护。段高的 确定与井筒穿过岩层的性质、涌水量大小、 临时支护形式和井筒施工速度有关。段高一 般为井 2.在套井内安装预制井壁 3.向井壁后压注泥浆 4.向井壁内注水 5.沉井施工 6.注浆固井
18
二、钻井法
▪ 钻井法是用钻头破碎岩石，用洗井液进行洗 井排碴和护壁，当井筒钻至设计直径和深度 以后，在洗井液中进行支护的机械化凿井方 法。
19
▪ 主要工序 1.井筒钻进 2.泥浆洗井护壁 3.沉井和壁后充填 4.破井施工
12
▪ 3）吊泵布置 ▪ 吊泵应靠近井帮布置，使之不影响抓岩机工作，为
了使吊泵出入进口和接长排水管方便，吊泵必须躲 开溜矸槽位置；吊泵与井壁和其它设备间的安全间 隙符合《煤矿安全规程》规定；由于吊泵排水时， 重量较大，为使天轮平台受力均衡，吊泵一般与吊 桶对称布置；采用接力排水时，吊泵应靠近腰泵房 布置，以便主副井共用一套排水系统。当然，有条 件时应尽量采用打干井的方式凿井，遇含水层时采 用工作面预注浆治水，以简化天轮平台和井内设备 布置。
44
第七节 立井井筒安装工作
▪ 安装工作的内容：罐梁、罐道、管路、电缆、 梯子间、和井上下口金属支承结构等。
▪ 分次安装 ▪ 一次安装
45
46
立井施工机械化配套
▪ 根据井筒施工条件、施工队伍素质和技术装 备情况将凿井施工设备进行优化，使之能力 匹配、前后衔接组成一条工艺系统完整的机 械化作业线，并与各辅助工序设备相互协调， 充分发挥各种施工机械的效能，快速、高效、 优质、低耗、安全地完成作业循环。
