塑料排水管道安装技术交底一、背景介绍塑料排水管道在建筑和工程领域中具有广泛的应用。
安装塑料排水管道需要遵循一定的技术要求，以确保管道的正常运行和使用寿命。
本文档将对塑料排水管道安装技术进行交底，以便施工人员正确安装和使用。
二、材料准备1. 塑料排水管道：选择合适的塑料管道材料，如PVC、PE等，并确保其质量符合国家标准。
2. 排水管件：购买相应的排水管件，如弯头、四通、法兰等，确保其与管道材料相匹配。
3. 管道胶水：选择适用于塑料管道的专用管道胶水，确保其质量可靠。
4. 工具：准备必要的安装工具，如切割工具、扳手、胶水刷等。
三、安装步骤1. 测量和切割：根据实际需要测量管道长度，并使用切割工具将管道切割至合适的长度。
2. 清洁和涂胶：使用清洁剂彻底清洁管道和管件的连接部位，确保无油污和杂质。
然后使用胶水刷将管道和管件的连接部位均匀涂胶。
3. 连接和校正：将管道和管件按照正确的方向连接起来，并通过轻微旋转进行校正，使其连接紧密且无歪斜。
4. 固定和支撑：使用扳手将连接好的管道固定在固定点上，并确保其处于水平位置。
根据需要，使用支撑材料对长段管道进行支撑。
5. 检查和测试：安装完成后，进行全面的检查，确保管道连接良好、无渗漏。
然后进行压力测试，以验证管道的可靠性和稳定性。
6. 清理和封堵：清理施工现场，将废弃材料和垃圾清理干净。
对于未使用的管道接口，使用封堵材料进行封堵，以防止异物进入管道。
四、安全注意事项1. 在施工过程中，穿戴好相关的安全防护用品，如手套、护目镜等。
2. 确保施工现场通风良好，避免有害气体积聚。
3. 在进行切割和使用胶水时，注意防止划伤和溅出，避免触及皮肤和眼睛。
4. 对于高空安装的管道，要使用合适的安全防护措施，确保施工人员的安全。
五、总结本文档详细介绍了塑料排水管道安装技术交底的步骤和注意事项。
在实际施工中，施工人员应严格按照技术要求进行操作，以确保塑料排水管道的安装质量和使用效果。
室内排水管道安装安全技术交底
1. 安全技术交底的目的和范围
本次室内排水管道安装安全技术交底的目的是为了保障施工人
员的安全，并确保排水系统的正确安装和运行。
该交底适用于室内
排水管道的安装过程。
2. 安装前的准备工作
在安装室内排水管道之前，必须进行以下准备工作：
- 制定详细的施工方案，包括材料选择、施工流程和安全措施。
- 确保施工人员具备相应的技术知识和操作技能。
- 在施工现场设置明显的安全警示标志，提醒工人注意安全。
3. 管材和接头的选择
选择适当的管材和接头是确保排水系统安全运行的重要步骤。
应根据实际情况选择具有耐腐蚀、强度合适的管材和接头，并确保
其符合相关安全标准和规范要求。
4. 安装过程中的安全措施
在安装过程中，必须采取一系列安全措施，以保障施工人员的安全。
包括但不限于：
- 穿戴适当的个人防护装备，如手套、口罩和安全鞋。
- 在施工现场设置合适的防护措施，如警示标志、警戒线等。
- 严禁使用损坏或老化的工具和设备。
- 注意施工现场的通风条件，确保空气流通。
- 防止火源接近施工区域，严禁在有易燃气体存在的环境下施工。
5. 完工验收及安全培训
室内排水管道安装完工后，应进行全面的验收，确保系统安全运行。
同时，对施工人员进行安全培训，提高其安全意识和操作技能。
结论
室内排水管道安装安全技术交底是保障施工人员安全和排水系统正常运行的重要环节。
施工人员必须遵守相关安全措施，确保安装过程安全，并及时进行完工验收和安全培训。
排水管道安装技术交底本方案主要针对某集团办公楼雨水系统、排水系统PVC管安装。
一、安装已具备的条件：1、土建已基本符合安装要求。
2、管材、管件规格、材质均符合要求，并且有出厂合格证等技术资料。
3、现浇楼板穿管孔洞已按图纸要求预留。
4、土建给出建筑标高线500。
二、安装工艺1、安装前预留洞修整要求：预留洞中心线成一条直线，且离墙距离符合要求，并能满足其它支管在PVC管和墙之间通过。
2、量尺、下料⑴锯管工具选用细齿锯或割管机，端面应平整并垂直于轴线，并随手清除毛刺，管口端面处不得裂痕、凹陷。
⑵根据图纸要求确定各层立管上检查及带卫生器具或横支管的支岔口与中心标高。
⑶根据图纸安装检查口与清扫口，检查口位置和朝向应便于检修（检查口中心一般距地为1.0M。
⑷敞口处应临时封闭，以防杂物进入管内，堵塞管子。
⑸安装时不得破坏现塑料包装，以便土建抹灰等造成管面污染。
3、管道粘接要求⑴先把P VC管、管件内、外侧擦拭干净，并根据实测承口涂度在管端表面划分插入涂度标记。
⑵胶粘剂涂刷应迅速、均匀、适量，不得漏涂。
⑶插入承口时应保证甩口方向符合图纸要求，并把挤出的胶粘剂擦净。
⑷粘接口承插口的管多应静至接口固代为止。
固代时间如下：15～40℃静置时间≥30min5～15℃≥1h-5～13℃≥2h-20～3℃≥4h4、管道坡度⑴横干管、横支管坡度应按图施工，当无设计要求时一律按0.03安装。
5、伸缩器安装注意事项⑴每层立管设一个伸缩节，伸缩节位置靠近水流汇合处，县城每层伸缩节不得被固定。
⑵污水横干管、横支管当长度>2m时，设一伸缩节且两伸缩节之间不得大于4M，伸缩节位于水流汇合管件上游端。
⑶安装伸缩节时一定要保证其伸缩间隙且承口涂度大于1/2，实测承口涂度管端插入伸缩节处预留的间隙为：夏季：5～10MM，冬季：15～20MM。
6、支架要求⑴立管管径为50MM时，间距≤1.2MM立管管径≥75MM时，间距≤2.0MM⑵横管直线管支架符合下表要求7、堵楼板眼安装完毕后，支模采用C20细石砼浇捣密实，分二次浇捣。
室内UPVC排水管道安装技术交底本次施工的内容为凤鸣小区公租房项目中1#楼（29F）、2#（28F）楼标准层住宅、商业、管道竖井排水管道及配件安装。
执行标准为《建筑给排水及采暖工程质量验收规范》GB-2002.本次交底的内容为UPVC室内排水管道的安装。
在施工准备方面，管材要求为硬质聚氯乙烯（UPVC），卫生间选用加强型实壁螺旋消音排水管（12肋型），厨房、阳台及管道竖井选用实壁螺旋消音排水管（6肋型）。
所用粘接剂应是同一厂家配套产品，并与卫生洁具连接相适宜，并有产品合格证。
管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。
直管段挠度不大于1%。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
其它材料包括粘接剂、卡件、螺栓、螺母、肥皂等。
主要工具包括冲击钻、切割机（或手锯）、活扳手、手锤、螺丝刀、水平尺、钢卷尺、毛刷、棉布、线坠、墨斗、人字梯等。
作业条件要求管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。
沿管线安装位置的模板及杂物清理干净，安装场地无障碍物，托吊卡件均已安装牢固，位置正确。
室内弹出房间尺寸线及准确的水平线。
施工工艺流程为安装准备→预制加工→立管安装→支管安装→卡件固定→封口堵洞。
预制加工时，根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外毛刺。
立管安装时，先将立管放置在安装位置上，然后用卡件将其固定。
支管安装时，根据图纸要求和实际情况，测量支管长度，进行断管，然后用卡件将其固定在立管上。
最后进行卡件固定和封口堵洞的工作。
5.6 阻火圈安装：在高层建筑内，塑料排水管道应在明敷立管穿越楼层的贯穿部位下方设置阻火圈。
5.7 UPVC排水管支吊架安装要求：UPVC排水管道支吊架的最大间距应符合下表的规定：排水塑料管道支吊架最大间距（单位：mm）管径（mm）立管横管50 1.2 0.575 1.5 0.75110 2.0 1.10125 2.0 1.30160 2.0 1.65.8 UPVC排水管道坡度安装要求：UPVC排水水平干管管道的坡度必须符合下表的设计要求：生活污水塑料管道坡度项次 1 2 3 4 5管径（mm） 50 75 110 125 160坡度（‰）＞25 ＞15 ＞12 ＞10 ＞75.9 UPVC排水管道试验：安装完UPVC排水管道后，水平干管管道必须进行闭水试验，灌水高度不低于上一层的检查口下沿。
室内排水管道安装工程技术交底一、安装前的准备工作1.确定室内排水管道的走向和位置在安装室内排水管道之前，必须确定管道的走向和位置。
一般来说，室内排水管道应尽量沿着墙体或地面的正中央走向，便于检修和维护。
在确定位置和走向时，应考虑到排水管道的连接部位和其它管道或设备的距离，使之符合规范要求。
2.选择合适的管材和配件在选择室内排水管道的管材和配件时，应根据当地规范和工程要求，结合实际情况选择合适的产品。
一般来说，室内排水管道使用的管材有PVC（聚氯乙烯）管、PP（聚丙烯）管、铸铁管等。
同时，还需要选用适合的配件，如弯头、三通、四通、止回阀等。
3.制定施工方案和安全措施在进行室内排水管道的安装工作之前，需要制定详细的施工方案，并严格遵守施工安全措施。
一般来说，施工方案需要包括排水管道的设计图纸、安装序列、连接方法、施工工具和设备等内容。
同时，为确保施工过程中的安全性和质量，应制定严格的施工安全措施，如安全防护、消防预防、交通警示等。
二、室内排水管道的安装流程1.地面准备和开挖在进行室内排水管道的安装工作时，首先需要进行地面的准备和开挖。
一般来说，地面应先进行清理和平整，然后按照设计图纸进行开挖。
开挖时应注意承重墙、柱和梁等的位置，保证管道的通行不受阻碍。
2.管道预安装和测试在进行室内排水管道的安装工作之前，需要进行管道的预安装和测试。
预安装时应将管道和配件进行拼装，检查其连接是否牢固，是否存在连接不紧密、漏水等情况。
在管道预安装完成之后，还需要进行压力测试和水密性检测，以确保管道的质量和安全性。
3.正式安装和施工在管道预安装和测试完成之后，即可进行正式的管道安装和施工工作。
在安装过程中，应按照设计图纸和施工方案，逐步完成管道的连接、弯曲、支座和夹件的安装等工作。
安装完成后，还需要进行终检和验收，确保管道安装的质量和安全性。
三、常见的室内排水管道施工质量问题及解决方法1.管道连接不紧密管道连接不紧密是指在管道连接处存在缝隙，导致漏水或者排污不畅。
PVC排水管道施工技术交底
1. 施工准备
- 清理施工现场，确保地面平整，无杂物。
- 检查材料、工具是否齐全，并在施工前进行验收。
2. 管道安装
- 按照设计要求，预先测量并标记管道的敷设位置。
- 使用合适的工具进行管道的切割和修整。
- 使用PVC胶水将管道连接起来，并确保连接牢固。
- 管道的敷设应保持坡度，确保排水顺畅。
3. 排水口安装
- 按照设计要求，在需要排水的位置安装排水口。
- 使用合适的工具将排水口与管道连接起来。
- 确保排水口连接牢固，无漏水现象。
4. 管道测试
- 完成管道安装后，进行压力测试。
- 使用合适的方法进行压力测试，确保管道无渗漏现象。
- 如发现渗漏，应及时修复，并重新进行测试。
5. 施工记录
- 在施工过程中，及时记录施工情况，包括材料使用情况、施
工人员、施工日期等信息。
- 施工记录应详细、准确，以便日后查阅和追溯。
以上是PVC排水管道施工技术交底的内容，施工人员在施工
过程中应严格按照要求和标准进行操作，确保施工质量和施工安全。
1、材料规定1.1PVC-U排水管及管件规格品种应符合设计规定。
所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相合适，并有产品合格证及阐明书。
管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。
直管段挠度不不小于l%。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
1.2热镀锌钢管及管件应符合设计压力规定。
管壁薄厚均匀，内外光滑整洁，并有产品合格证及阐明书。
并采用法兰连接。
1.3其她材料：粘接剂、型钢、膨胀螺栓、U型卡、通丝吊杆、螺母等。
2、重要机具2.1 机具：套丝机、冲击钻、电锤、砂轮机等。
2.2 工具：手锤、螺丝刀、人字梯、手锯、活扳手、断管器等。
2.3 其她：水平尺、线坠、钢卷尺、小线等。
3、作业条件3.1管道穿越构造部位旳孔洞和套管均已预留完毕，坐标、标高对旳。
沿管线安装位置旳模板及杂物清理干净，托吊卡件均已安装牢固，位置对旳。
室内弹出房间尺寸线及精确旳水平线。
4、施工工艺及操作要点4.1工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→灌水实验4.2安装准备：认真熟悉图纸，根据施工方案决定旳施工措施和技术交底旳具体措施做好准备工作。
参看有关专业设备图和建筑图、构造图，核对多种管道旳坐标、标高与否有交叉，管道排列所用空间与否合理。
有问题及时与设计和有关人员研究解决，办好变更洽商记录。
4.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装旳构造位置做上标记，按标记分段量出实际安装旳精确尺寸，记录在施工草图上，然后按草图测得旳尺寸预制加工。
4.4污水干管安装：4.4.1 在预留好旳洞口处铺设管道时，按施工图纸旳坐标、标高找好位置和坡度，以及各预留管口旳方向和中心线，将管段依次相连。
4.4.2 管道铺设后，再将立管及首层卫生洁具旳排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口上临时封堵。
4.4.3 按照施工图对铺设好旳管道坐标、标高及须留管口尺寸进行自检，确认精确无误后即可对埋地污水管从预留管口处灌水做闭水实验，水满后观测水位不下降，各接口及管道无渗漏，经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验罢手续。

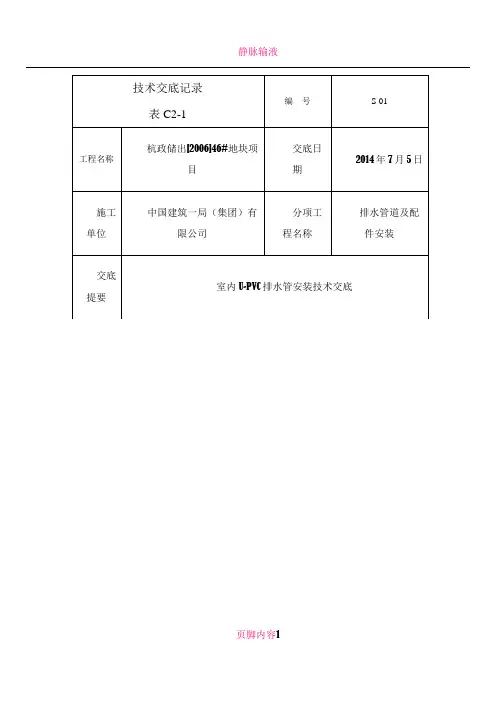

页脚内容1页脚内容21、本表由施工单位填写，交底单位与接受交底单位各存一份；页脚内容32、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
页脚内容4页脚内容51、本表由施工单位填写，交底单位与接受交底单位各存一份；2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
页脚内容6提要交底内容：六、应注意的质量问题预制好的管段弯曲或断裂，原因是直管堆放未垫实，或暴晒所致；接口处外观不清洁、美观，原因是粘接后外溢粘接剂未即时除掉；粘接口漏水，原因是粘接剂涂刷不均匀或粘接处未清理干净所致；地漏安装高度过低，影响使用，原因是地平线未找准；立、支管距墙过远、过近，半明半暗，造成减少使用面积，维修施工不便，主要是管道安装定位不当或墙体位移；排水管的插口倾斜，造成灰口漏水，原因是预留口方向不准，灰口环缝不均匀；立管检查口渗、漏水，检查口堵盖必须加垫，以防渗漏；卫生洁具的排水管道预留口距地偏高或偏低，原因是标高没找准，或下料尺寸有误；排水管道的坡度过小或倒坡，影响使用效果，各种管道坡度必须按设计要求找准。
七、成品保护（1）管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。
（2）安装完成的塑料管道应加强保护。
（3）严禁利用塑料管道作为脚手架的支点或安全带的拉点、吊顶的吊点。
不允许明火烘烤塑料管，以防管道变形。
（4）立管安装后应立即采取保护措施，将管道用纸或塑料布包裹，以免污染管道。
（5）顶留管口的临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。
（6）预制好的管道要码放整齐，垫平、垫牢、不得用脚踩或物压，也不得双层平放。
（7）不许在安装好的托、吊管道上搭设架子或拴吊物品。
页脚内容71、本表由施工单位填写，交底单位与接受交底单位各存一份；2、当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
