机房发电机系统

数据中心机房柴油发电机组容量选择和计算在规模较大的数据中心机房,数台甚至十几台柴油发电机并列运行的情况越来越多。

在市电中断时,柴油发电机除在最快的时间内能自起动外,还应该最大限度的满足应急负荷的起动及供电容量要求,若容量选择小,电动机起动时电压降过大,容量选得过大,则运行经济效益差。

文中探讨了该如何选择单台柴油发电机的容量,选用几台柴油发电机并列才能既满足系统的应急要求,又不造成容量的浪费的问题。

柴油发电机是内燃发电机的一种,它以柴油为一次能源,柴油机为原动机,它有如下几个特点：①燃料价格便宜,容易保存②构造简单,辅助设备少③起动迅速,带负荷和停机的动作时间短④操作维护简单、方便。

正是因为上述特点,柴油发电机在数据中心的使用范围也越来越广泛。

随着数据中心机房规模的逐步扩大,高级别配电系统的数据中心机房也在成比例的增加,由于A级机房要求供电系统不能中断,所以,在规模较大的数据中心机房,数台甚至十几台柴油发电机并列运行的情况越来越多。

在市电中断时,除在最快的时间内能自起动外,还应该最大限度的满足应急负荷的起动及供电容量的要求,若容量选择小,电动机起动时电压降过大。

容量选得过大,则运行经济效益差。

那么,该如何选择单台柴油发电机的容量呢?选用几台柴油发电机并列才能既满足系统的应急要求,又不造成容量的浪费呢?1、柴油发电机的功率（1）持续功率（COP）（恒定负荷持续运行）COP为在商定的运行条件下并按照制造商的规定进行维护保养,机组以恒定负载持续运行,且每年运行时间不受限制的最大功率。

（2）基本功率（PRP）（变负荷持续运行）PRP为在商定的运行条件下并按照制造商的规定进行维护保养,机组以可变负载持续运行,且每年运行时间不受限制的最大功率。

（3）限时运行功率（LTP）LTP为在商定的运行条件下并按照制造商的规定进行维护保养,机组每年运行时间可达500h 的最大功率。

（4）应急备用功率（ESP）（变负荷限时运行）ESP为在商定的运行条件下并按照制造商的规定进行维护保养,在市电中断或在试验条件下,机组以可变负载运行且每年运行时间可达200h的最大功率。

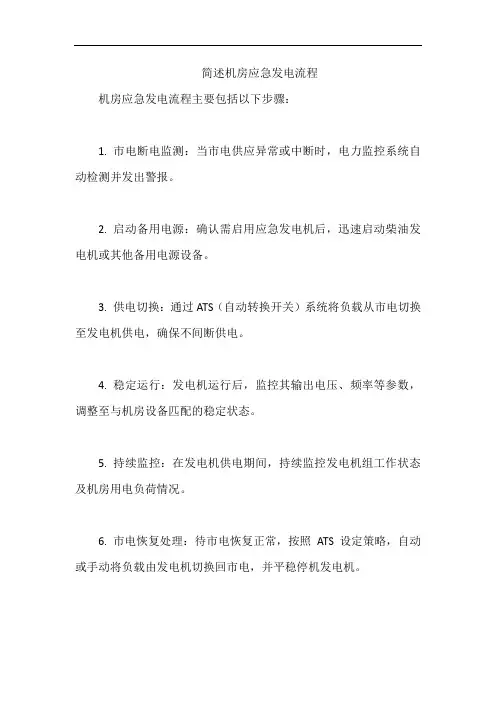

简述机房应急发电流程
机房应急发电流程主要包括以下步骤：
1. 市电断电监测：当市电供应异常或中断时，电力监控系统自动检测并发出警报。

2. 启动备用电源：确认需启用应急发电机后，迅速启动柴油发电机或其他备用电源设备。

3. 供电切换：通过ATS（自动转换开关）系统将负载从市电切换至发电机供电，确保不间断供电。

4. 稳定运行：发电机运行后，监控其输出电压、频率等参数，调整至与机房设备匹配的稳定状态。

5. 持续监控：在发电机供电期间，持续监控发电机组工作状态及机房用电负荷情况。

6. 市电恢复处理：待市电恢复正常，按照ATS设定策略，自动或手动将负载由发电机切换回市电，并平稳停机发电机。

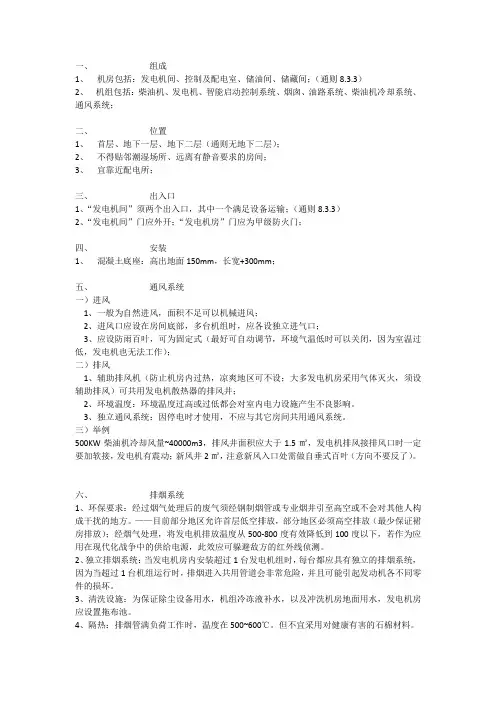

一、组成1、机房包括：发电机间、控制及配电室、储油间、储藏间；（通则8.3.3）2、机组包括：柴油机、发电机、智能启动控制系统、烟囱、油路系统、柴油机冷却系统、通风系统；二、位置1、首层、地下一层、地下二层（通则无地下二层）；2、不得贴邻潮湿场所、远离有静音要求的房间；3、宜靠近配电所；三、出入口1、“发电机间”须两个出入口，其中一个满足设备运输；（通则8.3.3）2、“发电机间”门应外开；“发电机房”门应为甲级防火门；四、安装1、混凝土底座：高出地面150mm，长宽+300mm；五、通风系统一）进风1、一般为自然进风，面积不足可以机械进风；2、进风口应设在房间底部，多台机组时，应各设独立进气口；3、应设防雨百叶，可为固定式（最好可自动调节，环境气温低时可以关闭，因为室温过低，发电机也无法工作）；二）排风1、辅助排风机（防止机房内过热，凉爽地区可不设；大多发电机房采用气体灭火，须设辅助排风）可共用发电机散热器的排风井；2、环境温度：环境温度过高或过低都会对室内电力设施产生不良影响。

3、独立通风系统：因停电时才使用，不应与其它房间共用通风系统。

三）举例500KW柴油机冷却风量~40000m3，排风井面积应大于1.5㎡，发电机排风接排风口时一定要加软接，发电机有震动；新风井2㎡，注意新风入口处需做自垂式百叶（方向不要反了）。

六、排烟系统1、环保要求：经过烟气处理后的废气须经钢制烟管或专业烟井引至高空或不会对其他人构成干扰的地方。

——目前部分地区允许首层低空排放，部分地区必须高空排放（最少保证裙房排放）；经烟气处理，将发电机排放温度从500-800度有效降低到100度以下，若作为应用在现代化战争中的供给电源，此效应可躲避敌方的红外线侦测。

2、独立排烟系统：当发电机房内安装超过1台发电机组时，每台都应具有独立的排烟系统，因为当超过1台机组运行时，排烟进入共用管道会非常危险，并且可能引起发动机各不同零件的损坏。

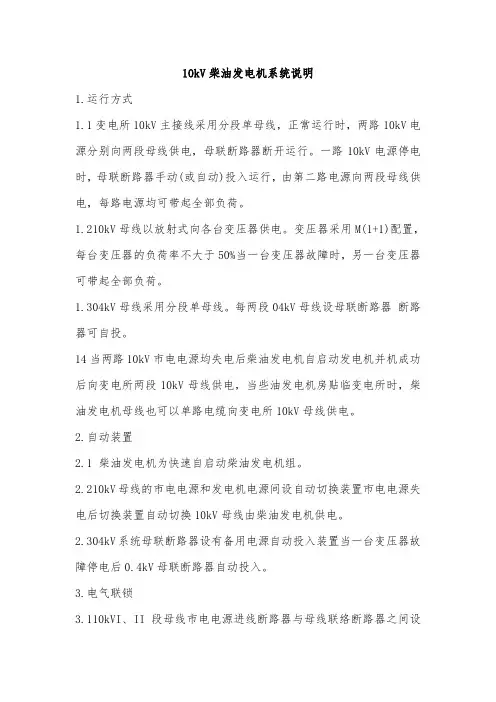

10kV柴油发电机系统说明
1.运行方式
1.1变电所10kV主接线采用分段单母线，正常运行时，两路10kV电源分别向两段母线供电，母联断路器断开运行。

一路10kV电源停电时，母联断路器手动(或自动)投入运行，由第二路电源向两段母线供电，每路电源均可带起全部负荷。

1.210kV母线以放射式向各台变压器供电。

变压器采用M(1+1)配置，每台变压器的负荷率不大于50%当一台变压器故障时，另一台变压器可带起全部负荷。

1.304kV母线采用分段单母线。

每两段04kV母线设母联断路器断路器可自投。

14当两路10kV市电电源均失电后柴油发电机自启动发电机并机成功后向变电所两段10kV母线供电，当些油发电机房贴临变电所时，柴油发电机母线也可以单路电缆向变电所10kV母线供电。

2.自动装置
2.1 柴油发电机为快速自启动柴油发电机组。

2.210kV母线的市电电源和发电机电源间设自动切换装置市电电源失电后切换装置自动切换10kV母线由柴油发电机供电。

2.304kV系统母联断路器设有备用电源自动投入装置当一台变压器故障停电后0.4kV母联断路器自动投入。

3.电气联锁
3.110kVI、II段母线市电电源进线断路器与母线联络断路器之间设
电气联锁不允许两路电源并列运行。

32 10kVI、ⅡI段母线发电机电源进线断路器与母线联络路器之间设电气联锁不允许两路电源并列运行。

了了10kV1、Ⅱ段母线发电机电源进线断路器与市电电源断路器之间设电气联锁市电电源新路器全部开后发电机电源讲线断路器才能合闸，不允许市电与柴油发电机并联运行。

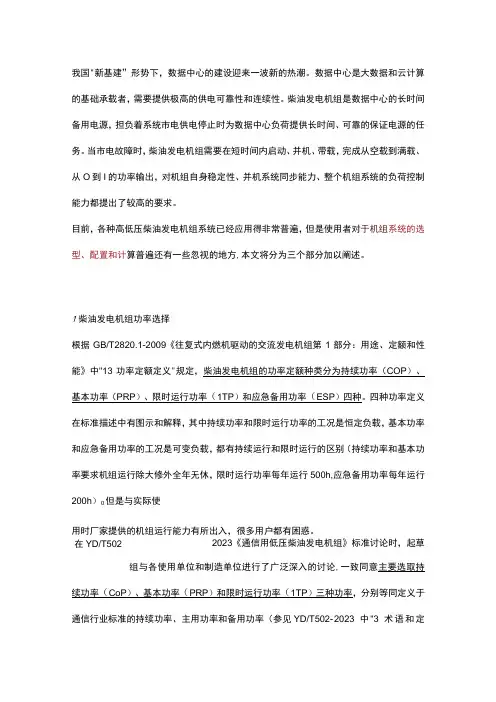

我国"新基建”形势下，数据中心的建设迎来一波新的热潮。

数据中心是大数据和云计算的基础承载者，需要提供极高的供电可靠性和连续性。

柴油发电机组是数据中心的长时间备用电源，担负着系统市电供电停止时为数据中心负荷提供长时间、可靠的保证电源的任务。

当市电故障时，柴油发电机组需要在短时间内启动、并机、带载，完成从空载到满载、从O到I的功率输出，对机组自身稳定性、并机系统同步能力、整个机组系统的负荷控制能力都提出了较高的要求。

目前，各种高低压柴油发电机组系统已经应用得非常普遍，但是使用者对于机组系统的选型、配置和计算普遍还有一些忽视的地方,本文将分为三个部分加以阐述。

1柴油发电机组功率选择根据GB/T2820.1-2009《往复式内燃机驱动的交流发电机组第1部分：用途、定额和性能》中"13功率定额定义"规定，柴油发电机组的功率定额种类分为持续功率（COP）、基本功率（PRP）、限时运行功率（1TP）和应急备用功率（ESP）四种。

四种功率定义在标准描述中有图示和解释，其中持续功率和限时运行功率的工况是恒定负载，基本功率和应急备用功率的工况是可变负载，都有持续运行和限时运行的区别（持续功率和基本功率要求机组运行除大修外全年无休，限时运行功率每年运行500h,应急备用功率每年运行200h）0但是与实际使用时厂家提供的机组运行能力有所出入，很多用户都有困惑。

2023《通信用低压柴油发电机组》标准讨论时，起草在YD/T502组与各使用单位和制造单位进行了广泛深入的讨论,一致同意主要选取持续功率（CoP）、基本功率（PRP）和限时运行功率（1TP）三种功率，分别等同定义于通信行业标准的持续功率、主用功率和备用功率（参见YD/T502- 2023中"3术语和定义”）。

其中需要说明的是，YD/T502-2023中基本功率明确要求"机组每次启动后持续以该功率供电时间不少于12h,每12h内能以该功率II0%超载运行1h。

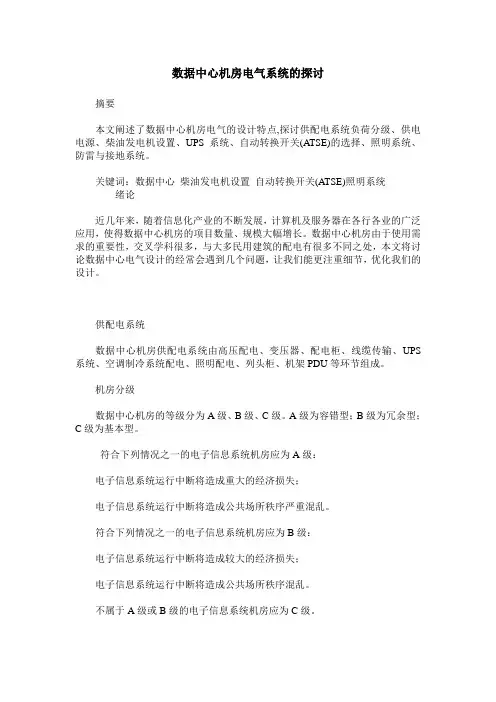

数据中心机房电气系统的探讨摘要本文阐述了数据中心机房电气的设计特点,探讨供配电系统负荷分级、供电电源、柴油发电机设置、UPS系统、自动转换开关(ATSE)的选择、照明系统、防雷与接地系统。

关键词：数据中心柴油发电机设置自动转换开关(ATSE)照明系统绪论近几年来，随着信息化产业的不断发展，计算机及服务器在各行各业的广泛应用，使得数据中心机房的项目数量、规模大幅增长。

数据中心机房由于使用需求的重要性，交叉学科很多，与大多民用建筑的配电有很多不同之处，本文将讨论数据中心电气设计的经常会遇到几个问题，让我们能更注重细节，优化我们的设计。

供配电系统数据中心机房供配电系统由高压配电、变压器、配电柜、线缆传输、UPS 系统、空调制冷系统配电、照明配电、列头柜、机架PDU等环节组成。

机房分级数据中心机房的等级分为A级、B级、C级。

A级为容错型；B级为冗余型；C级为基本型。

符合下列情况之一的电子信息系统机房应为A级：电子信息系统运行中断将造成重大的经济损失；电子信息系统运行中断将造成公共场所秩序严重混乱。

符合下列情况之一的电子信息系统机房应为B级：电子信息系统运行中断将造成较大的经济损失；电子信息系统运行中断将造成公共场所秩序混乱。

不属于A级或B级的电子信息系统机房应为C级。

负荷分级符合下列情况之一时，应为一级负荷：中断供电将造成人身伤亡；中断供电将造成重大影响或重大损失；中断供电将破坏有重大影响的用电单位的正常工作，或造成公共场所秩序严重混乱。

例如：重要通信枢纽、重要的经济信息中心、特级或甲级体育建筑、国宾馆、承担重大国事活动的回堂、经常用于重要国事活动的大量人员集中的公共场所等的重要用电负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应为特别重要的负荷。

负荷下列情况之一时，应为二级负荷：中断供电将造成较大影响或损失；中断供电将影响重要用电单位的正常工作或造成公共场所秩序混乱。

机房动力环境设计方案目录一、前言 (3)二、总体设计 (3)2.1 机房布局 (5)2.2 动力系统设计 (7)2.3 环境控制设计 (8)2.4 安全防护设计 (9)三、详细设计 (10)3.1 机房布局 (12)3.2 动力系统设计 (13)3.2.1 电源系统 (14)3.2.2 配电系统 (15)3.2.3 电池储能系统 (15)3.2.4 发电机组 (17)3.3 环境控制设计 (18)3.3.1 温度控制 (19)3.3.2 湿度控制 (21)3.3.3 空气净化系统 (22)3.3.4 消防系统 (23)3.4 安全防护设计 (24)3.4.1 视频监控系统 (25)3.4.2 防雷系统 (27)3.4.3 接地系统 (28)3.4.4 安全报警系统 (30)四、实施计划 (31)4.1 时间表 (31)4.2 负责人 (32)4.3 关键里程碑 (34)五、预算 (34)5.1 设备采购费用 (35)5.2 安装调试费用 (36)5.3 运营维护费用 (38)六、维护管理 (39)6.1 维护流程 (40)6.2 定期检查 (41)6.3 故障处理 (42)七、培训与操作指南 (44)7.1 员工培训 (44)7.2 操作手册 (45)7.3 应急响应计划 (47)八、总结 (49)8.1 设计成果 (50)8.2 预期效果 (51)8.3 后续工作建议 (52)一、前言随着信息技术的飞速发展，机房已经成为企业和机构信息化建设的核心基础设施。

为了保证机房的安全稳定运行，提高设备的使用寿命和性能，提高能源利用效率，本文将对机房动力环境设计方案进行详细阐述。

本设计方案旨在为机房提供一个舒适、安全、高效的工作环境，通过合理的空调、照明、电力等系统设计，实现机房内部温度、湿度、照度、电压等参数的精确控制，确保设备正常运行，延长设备寿命，降低故障率，提高数据中心的运行效率和可靠性。

在设计过程中，我们充分考虑了机房的实际情况，如设备布局、散热需求、照明要求等，力求做到科学合理、经济实用。

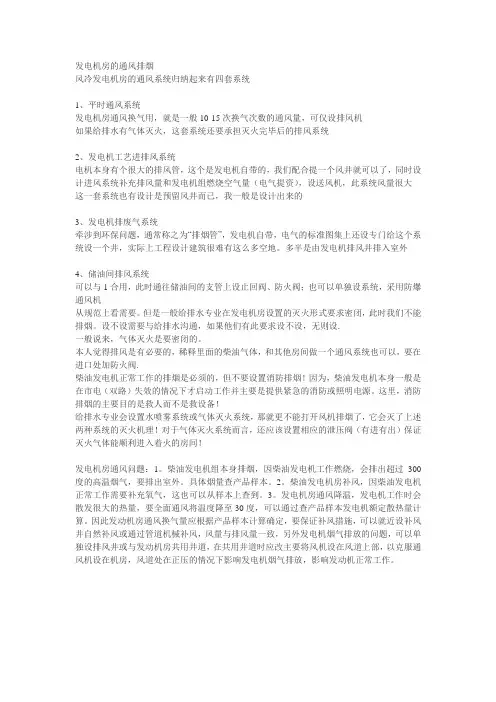

发电机房的通风排烟风冷发电机房的通风系统归纳起来有四套系统1、平时通风系统发电机房通风换气用，就是一般10-15次换气次数的通风量，可仅设排风机如果给排水有气体灭火，这套系统还要承担灭火完毕后的排风系统2、发电机工艺进排风系统电机本身有个很大的排风管，这个是发电机自带的，我们配合提一个风井就可以了，同时设计进风系统补充排风量和发电机组燃烧空气量（电气提资），设送风机，此系统风量很大这一套系统也有设计是预留风井而已，我一般是设计出来的3、发电机排废气系统牵涉到环保问题，通常称之为“排烟管”，发电机自带，电气的标准图集上还设专门给这个系统设一个井，实际上工程设计建筑很难有这么多空地。

多半是由发电机排风井排入室外4、储油间排风系统可以与1合用，此时通往储油间的支管上设止回阀、防火阀；也可以单独设系统，采用防爆通风机从规范上看需要。

但是一般给排水专业在发电机房设置的灭火形式要求密闭，此时我们不能排烟。

设不设需要与给排水沟通，如果他们有此要求设不设，无则设.一般说来，气体灭火是要密闭的。

本人觉得排风是有必要的，稀释里面的柴油气体，和其他房间做一个通风系统也可以，要在进口处加防火阀.柴油发电机正常工作的排烟是必须的，但不要设置消防排烟！因为，柴油发电机本身一般是在市电（双路）失效的情况下才启动工作并主要是提供紧急的消防或照明电源。

这里，消防排烟的主要目的是救人而不是救设备！给排水专业会设置水喷雾系统或气体灭火系统，那就更不能打开风机排烟了，它会灭了上述两种系统的灭火机理！对于气体灭火系统而言，还应该设置相应的泄压阀（有进有出）保证灭火气体能顺利进入着火的房间！发电机房通风问题：1。

柴油发电机组本身排烟，因柴油发电机工作燃烧，会排出超过300度的高温烟气，要排出室外。

具体烟量查产品样本。

2。

柴油发电机房补风，因柴油发电机正常工作需要补充氧气，这也可以从样本上查到。

3。

发电机房通风降温，发电机工作时会散发很大的热量，要全面通风将温度降至30度，可以通过查产品样本发电机额定散热量计算。

一、演练背景随着信息技术的快速发展，数据中心机房作为企业信息系统的核心，其稳定性和可靠性至关重要。

机房动力系统作为保障机房正常运行的关键设施，一旦发生故障，将直接影响到业务连续性和数据安全。

为提高机房动力系统的应急处理能力，确保在突发事件发生时能够迅速、有效地进行处置，特制定本演练方案。

二、演练目的1. 验证机房动力系统应急预案的可行性和有效性。

2. 提高运维人员对动力系统故障的应急响应速度和处置能力。

3. 加强各部门之间的协同配合，形成联动机制。

4. 提高员工的安全意识和应急逃生能力。

三、演练组织1. 领导小组：由公司领导担任组长，各部门负责人为成员，负责演练的总体指挥和协调。

2. 演练指挥部：由运维部门负责人担任指挥长，负责演练的具体实施和现场指挥。

3. 参演人员：包括运维人员、安全人员、网络技术人员、设备管理人员等。

4. 演练场地：公司数据中心机房。

四、演练内容1. 演练场景：- 场景一：市电停电，UPS系统正常，发电机启动成功，但部分设备因UPS电量不足而关闭。

- 场景二：市电停电，UPS系统故障，发电机启动失败，导致机房内部分设备断电。

- 场景三：发电机故障，导致机房内所有设备断电。

2. 演练流程：- 发现故障：运维人员发现市电停电或UPS系统故障，立即上报指挥部。

- 启动应急预案：指挥部接到报告后，立即启动应急预案，通知相关人员到位。

- 应急处置：- 场景一：运维人员启动备用发电机，恢复UPS供电，确保关键设备正常运行。

- 场景二：运维人员尝试修复UPS系统，如无法修复，则启动备用发电机，恢复UPS供电。

- 场景三：运维人员启动备用发电机，尝试恢复市电，如无法恢复，则启动应急照明和通风设备，确保人员安全。

- 信息通报：演练过程中，指挥部及时向领导层和相关部门通报演练进展情况。

- 演练结束：故障得到有效控制，所有设备恢复正常运行后，演练结束。

五、演练评估1. 评估内容：- 应急预案的执行情况。

数据中心（IDC机房）柴油发电机组标准维护流程目录1、维护前准备工作及注意事项 (1)2、电气系统 (3)3、冷却系统 (5)4、燃油系统 (8)5、润滑系统 (10)6、进排气系统 (11)7、维护检修完毕 (12)1、维护前准备工作及注意事项（1 ）在保养或修理发动机前，在起动开关或控制装置上粘贴”切勿操作”警告标签。

在发动机和每个操作员操控台上都挂上警告标签。

必要时，断开起动控制装置。

当保养发动机时，任何未经许可的人员不得在发动机上或发动机周围。

小心拆卸下列零件。

为了防止压力液体的喷溅，拿一块布盖在被拆零件上（2）加注口盖、黄油嘴、测压口、呼吸器、排放螺塞、拆卸盖板时要小心。

逐渐松开但不拆卸位于盖板或装置上相对两端的最后两个螺栓或螺母。

在拆下最后两个螺栓或螺母之前，将盖撬松，以便释放弹簧压力或其他压力。

请按要求戴上安全帽、护目镜和其他保护装备（3）在运转的发动机周围工作时，为了防止损伤听力，应佩带听觉防护装备。

不要穿宽松的衣服或佩带首饰，因为它们可能勾住控制装置或发动机的其他零件。

请确保所有护板和罩盖都固定在发动机的正确位置上。

切勿将保养液体倒入玻璃容器内。

因为玻璃容器容易破碎。

小心使用所有清洗溶液。

报告所有必要的修理。

（4）管路、管道和软管，不要弯曲或敲击高压管路。

不要安装损坏的管路、管道和软管。

修理所有松动或损坏的燃油管路、机油管路、管道或软管。

泄漏会造成火灾。

仔细检查所有管路、管道和软管。

不要用裸露的手来检查泄漏。

检查发动机部件是否泄漏时，一定要用木板或硬纸板。

按照推荐扭矩拧紧所有接头。

检查有无下列情况：管端接头有损坏或泄漏1/13外覆层有磨损或割伤软管加强层内的金属线裸露外覆层局部隆起鼓包软管的柔性部分扭结或挤压铠装护套嵌入外覆层确保所有卡箍、护板和隔热板安装正确。

这些部件正确安装将有助于防止以下现象：振动，与其他零件摩擦和操作时过热。

（5）防止烫伤不要触摸运转中的发动机的任何部位。

发电机房间安全要求发电机房是供电系统中最核心的部分，因为它提供了持续的电力供应，确保整个建筑的正常运行。

因此，为确保发电机房的安全运行，需要确保以下要求：1. 防火措施发电机房是电力设施的集中区域，使用各种电气设备，因此有着很高的火灾风险。

为确保发电机房的安全运行，必须采取必要的防火措施，包括以下方面：•安装火灾探测器和报警系统，确保在火灾发生时及早发现并报警。

•安装消防设施，包括灭火器和消防水管道等。

•定期进行火灾隐患排查，发现问题及时整改。

•严禁在发电机房内吸烟、使用明火或者非批准电气设备。

2. 环境要求发电机房要求室内空气清新，湿度适宜，保持舒适的环境，以确保电气设备正常运行。

为此，需要注意以下方面：•发电机房应该保持良好的通风，确保室内有足够的新鲜空气流通。

•保持室内温度适宜，控制空调的运行方式和设定温度，避免室内过冷或过热。

•控制湿度，避免室内过于潮湿或过于干燥，影响电气设备的正常运行。

3. 物理保护措施发电机房承载着电力设备的集中运行和管理，在维持供电系统正常运行的过程中，要确保电力设备得到充分的保护。

为此，需要采取必要的物理保护措施，包括以下方面：•安装监控和报警系统，确保设备的正常运行状态，及时发现设备的异常情况，并进行维修和保养。

•保护重要设备，设置防盗门、钢化玻璃门或者其他物理存取控制设备，限制进出人员，确保安全运行。

•保证设备的可靠接地，确保电力设备电阻合格，保证设备运行时的安全性。

4. 人员管理发电机房作为电力设施的集中运行区，必须严格执行人员管理制度，确保发电机房内人员的安全。

为此，需要采取以下措施：•发电机房内人员必须经过严格的培训和考试，并取得相应的电气特种操作证，才能进入到发电机房内操作设备。

•严禁非相关人员进入发电机房或者进行其他工作。

•确保发电机房内每个人都遵守安全规定，使用标准化的操作步骤和工具，预防事故的发生。

以上是发电机房间安全要求的总结，只有发电机房内遵守了这些要求，我们才能保证电力设施的持续稳定运行，确保建筑物的安全性。

发电机房管理规定一、概述发电机作为电力系统的重要设备，发电机房的管理是非常重要的。

如果管理不当，不仅会影响到发电机的正常运行，还可能会对整个电力系统造成严重影响。

因此，制定一套完善的发电机房管理规定，对于保障发电机房安全稳定运行非常必要。

二、发电机房管理规定2.1 环境卫生管理环境卫生是发电机房安全生产和工作环境的重要组成部分。

因此，发电机房管理应做好以下几方面：1.发电机房内必须保持干燥、整洁、清洁，每日应进行日清日洁。

2.垃圾桶或垃圾袋等应安放在指定的地方，随时保持及时清理。

3.发电机房应贴有相关的卫生标语，加强员工健康意识。

2.2 安全管理发电机房是涉及电力的专业场所，因此必须进行细致的安全管理：1.必须要配备专业人员管理，定期组织员工进行安全培训，加强安全意识。

2.发电机房应配备相应的安全设备，如灭火器、安全门、防火设施等，确保员工生命财产安全。

3.定期对发电机房进行安全检查，发现问题要及时整改，确保发电机房的安全稳定运行。

2.3 设备及其管理发电机作为发电系统的重要设备，其管理也非常重要：1.定期对发电机进行排查，发现问题要及时解决。

如电线短路、温度过高、噪音过大等问题需要及时处理。

2.发电机房应做好防护措施。

如重要设备配电箱、配电柜、高压开关等必须采取防护措施。

2.4 文明生产管理发电机房作为一种专业生产场所，其工作人员应该具备文明素质，遵守以下规定：1.工作时，必须穿着符合规定的工作服装，做到规范化管理。

2.工作场所应保持整洁、文明。

禁止在工作区域抽烟、喝酒等不健康行为。

三、发电机房管理规定实施方案为确保发电机房管理规定得到有效执行，可以制定实施方案：1.制定发电机房管理制度，规定发电机房内各项规定。

2.制定安全操作规程，明确安全操作流程，保障员工安全生产。

3.加强员工安全培训，提高员工安全意识，保证员工能够熟练掌握整个过程，并能够主动发现、及时处理危机事件。

4.发动员工积极参与，创造整齐文明、安全卫生、生产效益的发电机房。
