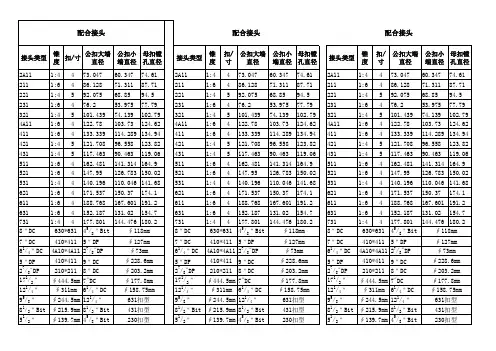

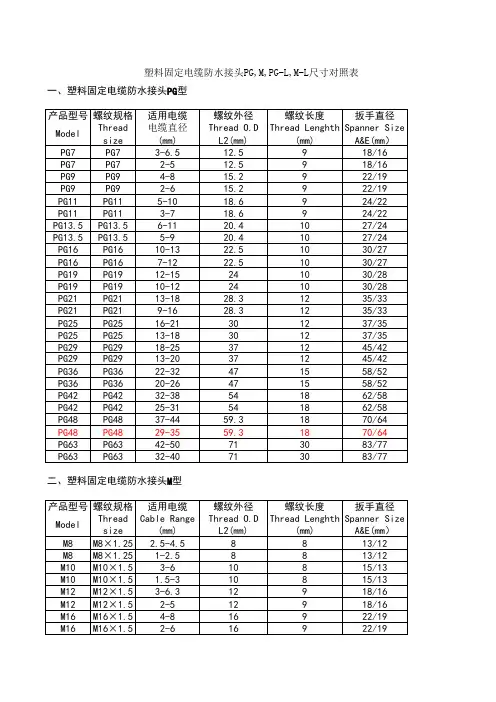

接头尺寸表(重点)

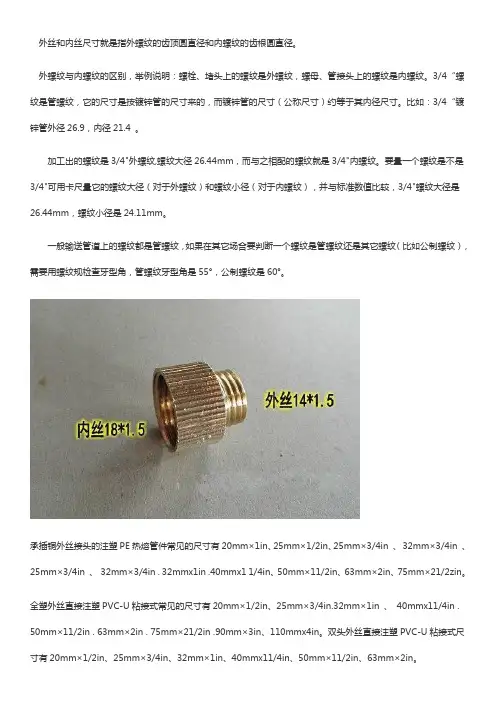

外丝和内丝尺寸就是指外螺纹的齿顶圆直径和内螺纹的齿根圆直径。

外螺纹与内螺纹的区别，举例说明：螺栓、堵头上的螺纹是外螺纹，螺母、管接头上的螺纹是内螺纹。

3/4“螺纹是管螺纹，它的尺寸是按镀锌管的尺寸来的，而镀锌管的尺寸（公称尺寸）约等于其内径尺寸。

比如：3/4“镀锌管外径26.9，内径21.4 。

加工出的螺纹是3/4"外螺纹,螺纹大径26.44mm，而与之相配的螺纹就是3/4"内螺纹。

要量一个螺纹是不是3/4"可用卡尺量它的螺纹大径（对于外螺纹）和螺纹小径（对于内螺纹），并与标准数值比较，3/4"螺纹大径是26.44mm，螺纹小径是24.11mm。

一般输送管道上的螺纹都是管螺纹，如果在其它场合要判断一个螺纹是管螺纹还是其它螺纹（比如公制螺纹），需要用螺纹规检查牙型角，管螺纹牙型角是55°，公制螺纹是60°。

承插铜外丝接头的注塑PE热熔管件常见的尺寸有20mm×1in、25mm×1/2in、25mm×3/4in 、32mm×3/4in 、25mm×3/4in 、32mm×3/4in . 32mmx1in .40mmx1 1/4in、50mm×11/2in、63mm×2in、75mm×21/2zin。

全塑外丝直接注塑PVC-U粘接式常见的尺寸有20mm×1/2in、25mm×3/4in.32mm×1in 、40mmx11/4in . 50mm×11/2in . 63mm×2in . 75mm×21/2in .90mm×3in、110mmx4in。

双头外丝直接注塑PVC-U粘接式尺寸有20mm×1/2in、25mm×3/4in、32mm×1in、40mmx11/4in、50mm×11/2in、63mm×2in。

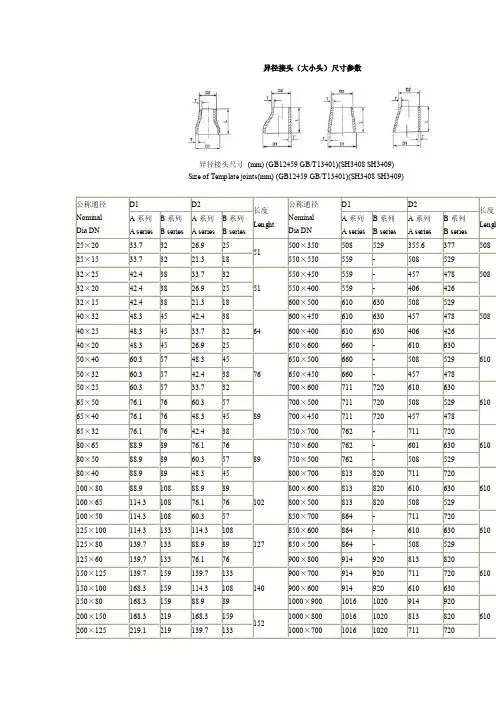

异径接头（大小头）尺寸参数异径接头尺寸(mm) (GB12459 GB/T13401)(SH3408 SH3409) Size of Template joints(mm) (GB12459 GB/T13401)(SH3408 SH3409)教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

文件――页面设置――版式――页眉和页脚――首页不同。

2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。

简言之，分节符使得它们独立了。

这个工具栏上的“同前”按钮就显示在工具栏上，不过是图标的形式，把光标移到上面就显示出”同前“两个字来。

3. 问：如何合并两个WORD 文档，不同的页眉需要先写两个文件，然后合并，如何做？答：页眉设置中，选择奇偶页不同与前不同等选项。

4. 问：WORD 编辑页眉设置，如何实现奇偶页不同比如：单页浙江大学学位论文，这一个容易设；双页：（每章标题），这一个有什么技巧啊？答：插入节分隔符，与前节设置相同去掉，再设置奇偶页不同。

5. 问：怎样使WORD 文档只有第一页没有页眉，页脚？答：页面设置－页眉和页脚，选首页不同，然后选中首页页眉中的小箭头，格式－边框和底纹，选择无，这个只要在“视图”――“页眉页脚”，其中的页面设置里，不要整个文档，就可以看到一个“同前”的标志，不选，前后的设置情况就不同了。

6. 问：如何从第三页起设置页眉？答：在第二页末插入分节符，在第三页的页眉格式中去掉同前节，如果第一、二页还有页眉，把它设置成正文就可以了●在新建文档中，菜单―视图―页脚―插入页码―页码格式―起始页码为0，确定；●菜单―文件―页面设置―版式―首页不同，确定；●将光标放到第一页末，菜单―文件―页面设置―版式―首页不同―应用于插入点之后，确定。

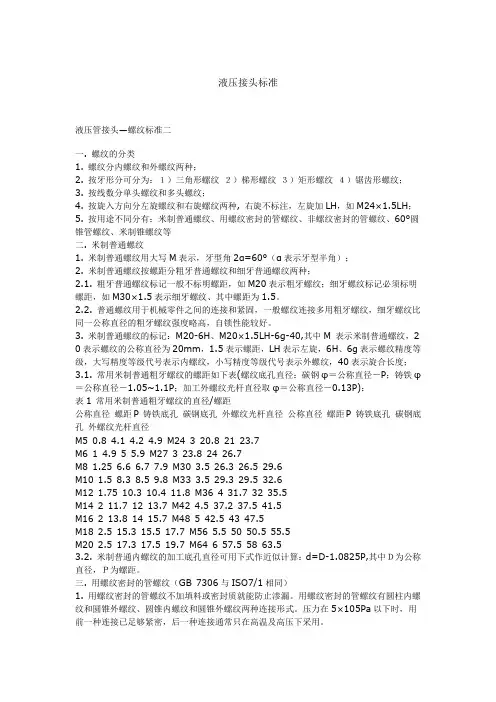

液压接头标准液压管接头—螺纹标准二一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，2 0表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

外径直径：20mm四分，25mm六分，32mm一寸，38mm一寸二，50mm一寸半。

63mm二寸内径：8分=1寸=25.4mm 6分=3/4寸=19.05mm 4分=1/2寸=12.7mm 2分=1/4寸=6.35mmDN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等公称直径是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN表示，单位是mm。

公称直径在我国曾用符号D。

表示，国际通用DN表示，符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。

公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。

各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。

但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。

你要计算理论重量就要查找相关的手册和资料，如答案后附表格就有理重量/单位长度。

一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示. 镀锌钢管采用DN表示. 在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚. 世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:(DN---公称直径.Φ---外径).DN15---Φ22mm.DN20---Φ27mm.DM25---Φ34mm.DN32---Φ42mm.DN40---Φ48mm.DN50---Φ60mm.DN65---Φ76(73)mm.DN80---Φ89mm.DN100---Φ114mm.DN150---Φ168mm. DN200---Φ219mm. DN250---Φ273mm. DN300---Φ324mm. DN350---Φ360mm. DN400---Φ406mm. DN450---Φ457mm. DN500---Φ508mm. DN600---Φ610mm. 小外径系列:DN15---Φ18mm. DN20---Φ25mm. DN25---Φ32mm. DN32---Φ38mm. DN40---Φ45mm. DN50---Φ57mm. DN65---Φ73mm. DN80---Φ89mm. DN100---Φ108mm. DN125---Φ133mm. DN150---Φ159mm. DN200---Φ219mm. DN250---Φ273mm. DN300---Φ325mm.DN400---Φ426mm. DN450---Φ480mm. DN500---Φ530mm. DN600---Φ630mm.。

附表1：
管路D型补偿接头
要求：
公称通径DN=1200mm，
公称压力PN=1.6MPa。

注：
此接头共一个，材质为0Cr18Ni9，配两个相应大小的橡胶密封圈,材质EPDM
管路D型补偿接头示意图：
附表2：
法兰1
要求：
公称通径DN=1200mm，
公称压力PN=1.6MPa。

注：
此法兰共1个,材质为06Cr17Ni12Mo2
法兰2
要求：
公称通径DN=1200mm，
公称压力PN=1.6MPa。

注：
此法兰共2个,材质为06Cr17Ni12Mo2，配相应大小的橡胶密封圈，材质EPDM
法兰1：
法兰2：
附表3：
法兰3
要求：
公称通径DN=600mm，
公称压力PN=1.6MPa。

根据
注：
此法兰共1个,材质为Q345R
详图3
附表4：密封环1 密封环2
注：
此密封环1共一套，采用EPDM三元乙丙橡胶，尺寸如上图1。

注：此密封环2共4套，采用EPDM三元乙丙橡胶，尺寸如上图2。

附表5
椭圆形闷头
椭圆形闷头1 椭圆形闷头2
注：此闷头共一个，材质为Q345B 注：此闷头共两个，材质为Q345B。
