组织金相图谱大汇总

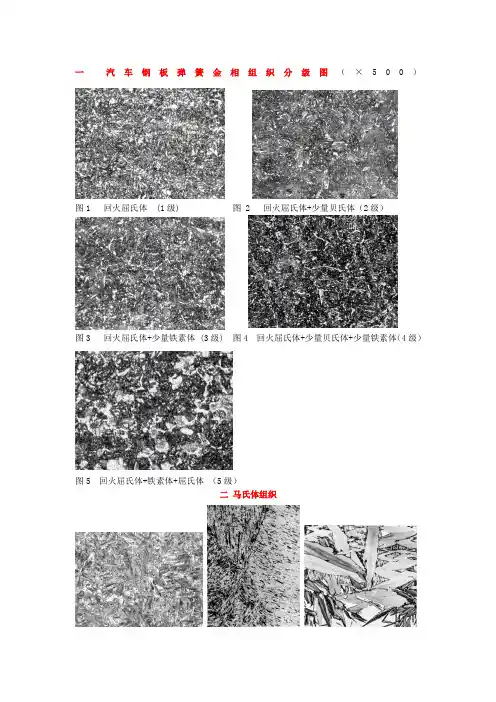

一汽车钢板弹簧金相组织分级图（×500）图1 回火屈氏体 (1级) 图 2 回火屈氏体+少量贝氏体（2级）图3 回火屈氏体+少量铁素体 (3级) 图4 回火屈氏体+少量贝氏体+少量铁素体（4级）图5 回火屈氏体+铁素体+屈氏体（5级）二马氏体组织a板条状马氏体 B针状马氏体 c片状马氏体加残余奥氏体三莱氏体四粒状贝氏体五索氏体汽车钢板弹簧金相组织及缺陷组织——黎方英1、原材料金相组织及缺陷组织分析材料:60Si2Mn 钢.处理情况:热轧状原材料.组织分析:图1 a) ,金相组织为铁素体和片层珠光体.正常原材料组织. 图1 b) ,弹簧扁钢表面的脱碳. 图1 c) ,d) ,金相组织为带状铁素体和珠光体. 严重带状组织一般热处理工艺难以消除. 图1 e) ,弹簧扁钢表面的划痕,原材料表面缺陷. 图1 f) ,弹簧扁钢表面的碎裂,原材料表面缺陷的废品.a)500× b)100×c)100× d)100×e)100× f)100×图1 原材料金相组织及缺陷组织分析2、60Si2Mn 钢板弹簧正常淬火和回火组织分析：处理情况:图2 a) ,860 ℃加热保温后油冷淬火. 图2b) ,860 ℃加热保温后油冷淬火,460 ℃回火.组织分析：图2 a) ,金相组织为中等针状淬火马氏体.淬火获得马氏体,是达到强韧化的重要基础. 图2 b) ,金相组织为中等回火屈氏体.a)500× b)500×图2 汽车钢板弹簧正常淬火组织和回火组织分析3、淬火加热温度低形成的缺陷组织如图3材料:50CrVA 钢. 侵蚀剂:4 %硝酸酒精溶液.处理情况:加热保温后油冷淬火,460 ℃回火.组织分析:图3 a) ,金相组织为回火屈氏体,未溶解的铁素体和未溶解的碳化物. 图3 b) ,金相组织为回火屈氏体,未溶解的铁素体和片状珠光体.a)500× b)500×图3 淬火加热温度低形成的缺陷组织4、淬火加热温度高形成的缺陷组织如图4.材料:图4 a) 、图4 c) ,60Si2Mn 钢;图4 b) ,50CrVA 钢.处理情况:图4 b) ,加热保温后油冷淬火;图4 a) 、图4c) ,加热保温后油冷淬火,460 ℃回火.组织分析:图4 a) ,金相组织为回火屈氏体和上贝氏体,最大晶粒度超过1 级. 图4 b) ,金相组织为淬火马氏体和残余奥氏体. 图4 c) ,金相组织为回火屈氏体,表层有一层全脱碳铁素体层,并有沿晶界向内伸展的裂纹,裂纹内充满氧化物.a)500× b)500×c)100×图4 淬火加热温度高形成的缺陷组织5、淬火冷却速度不够形成的缺陷组织如图5.材料:图5 a),60Si2Mn 钢;图5 b) ,50CrV4 钢.处理情况:图5 a),加热保温后油冷淬火,460 ℃回火;图5 b) ,加热保温后超速油冷淬火. 组织分析:图5 a),金相组织为回火屈氏体和上贝氏体. 图5 b) ,金相组织为淬火马氏体,残余奥氏体,析出铁素体,析出屈氏体和上贝氏体.a)500× b)500×图5 淬火冷却速度不够形成的缺陷组织6 .回火缺陷组织如图6.材料:60Si2Mn钢.侵蚀剂:4%硝酸酒精溶液.处理情况:860℃加热保温淬火,460℃回火.组织分析:图6 a) ,金相组织为回火屈氏体,心部少量回火马氏体,心部硬度值为49 HRC。

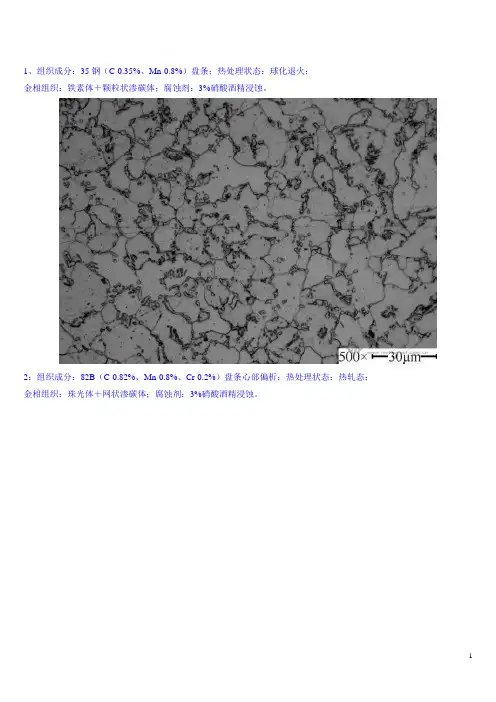

1、组织成分：35钢（C-0.35%、Mn-0.8%）盘条；热处理状态：球化退火；金相组织：铁素体＋颗粒状渗碳体；腐蚀剂：3%硝酸酒精浸蚀。

2：组织成分：82B（C-0.82%、Mn-0.8%、Cr-0.2%）盘条心部偏析；热处理状态：热轧态；金相组织：珠光体＋网状渗碳体；腐蚀剂：3%硝酸酒精浸蚀。

3：组织成分：35CrMo（C-0.35%、Cr-0.9%、Mo-0.2%）盘条；热处理状态：热轧态；金相组织：珠光体＋铁素体；腐蚀剂：3%硝酸酒精浸蚀。

4：组织成分：低碳微合金板（C-0.06%、Nb、Mo、V微量）；热处理状态：热轧态；金相组织：铁素体＋粒状贝氏体；腐蚀剂：3%硝酸酒精浸蚀。

5：组织成分：低碳微合金板（C-0.04%、Mo、Nb、V、Ni、Cu微量）；热处理状态：热轧态；金相组织：板条贝氏体铁素体＋粒状贝氏体；腐蚀剂：3%硝酸酒精浸蚀。

板条贝氏体铁素体低碳钢（含碳量小于0.15%）典型的贝氏体组织，由带有高位错密度的板条铁素体晶体组成，若干铁素体板条平行排列构成板条束，一个奥氏体晶粒可形成很多板条束，板条界为小角度晶界，板条束界面则为大角度晶界，鉴于其板条的特征，故称板条铁素体。

板条间可能有条状分布的MA岛。

板条F的鉴别要依靠TEM，由于低角度晶界难以显示，光镜下板条F束常成为无特征的F晶粒。

然而，经适当的深侵蚀，在光镜下仍能观察到依稀可见的板条轮廓，在扫描电镜下它的特征更为清晰。

特别是当板条间有MA小岛分布时，平行排列的板条F特征显示得更为清晰可靠，所以，根据经验在光镜下鉴别针状F是可能的。

粒状贝氏体与板条贝氏体铁素体相比形成温度稍高，组织形态稍有不同。

相同的是基体上都带有板条的轮廓，说明铁素体的形成在一定程度上也是依靠切变机制，此外都有弥散的岛状组织分布于铁素体基体上。

不同的是，粒状贝氏体中小岛更接近于粒状或等轴形状。

6：球铁金相图片，pixelink 130万像素数字摄像头拍摄。

1、组织成分：35钢（C-0.35%、Mn-0.8%）盘条；热处理状态：球化退火；金相组织：铁素体＋颗粒状渗碳体；腐蚀剂：3%硝酸酒精浸蚀。

2：组织成分：82B（C-0.82%、Mn-0.8%、Cr-0.2%）盘条心部偏析；热处理状态：热轧态；金相组织：珠光体＋网状渗碳体；腐蚀剂：3%硝酸酒精浸蚀。

3：组织成分：35CrMo（C-0.35%、Cr-0.9%、Mo-0.2%）盘条；热处理状态：热轧态；金相组织：珠光体＋铁素体；腐蚀剂：3%硝酸酒精浸蚀。

4：组织成分：低碳微合金板（C-0.06%、Nb、Mo、V微量）；热处理状态：热轧态；金相组织：铁素体＋粒状贝氏体；腐蚀剂：3%硝酸酒精浸蚀。

5：组织成分：低碳微合金板（C-0.04%、Mo、Nb、V、Ni、Cu微量）；热处理状态：热轧态；金相组织：板条贝氏体铁素体＋粒状贝氏体；腐蚀剂：3%硝酸酒精浸蚀。

板条贝氏体铁素体低碳钢（含碳量小于0.15%）典型的贝氏体组织，由带有高位错密度的板条铁素体晶体组成，若干铁素体板条平行排列构成板条束，一个奥氏体晶粒可形成很多板条束，板条界为小角度晶界，板条束界面则为大角度晶界，鉴于其板条的特征，故称板条铁素体。

板条间可能有条状分布的MA岛。

板条F的鉴别要依靠TEM，由于低角度晶界难以显示，光镜下板条F束常成为无特征的F晶粒。

然而，经适当的深侵蚀，在光镜下仍能观察到依稀可见的板条轮廓，在扫描电镜下它的特征更为清晰。

特别是当板条间有MA小岛分布时，平行排列的板条F特征显示得更为清晰可靠，所以，根据经验在光镜下鉴别针状F是可能的。

粒状贝氏体与板条贝氏体铁素体相比形成温度稍高，组织形态稍有不同。

相同的是基体上都带有板条的轮廓，说明铁素体的形成在一定程度上也是依靠切变机制，此外都有弥散的岛状组织分布于铁素体基体上。

不同的是，粒状贝氏体中小岛更接近于粒状或等轴形状。

6：球铁金相图片，pixelink 130万像素数字摄像头拍摄。

金属材料知识学习，15种金相组织图，你还认识几个呢？1. 奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。

有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。

奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。

在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。

经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。

铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。

当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。

2. 铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。

3. 渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。

渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。

（1）在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状（2）过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状（3）铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。

4. 珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。

过冷度越大，所形成的珠光体片间距离越小。

（1）在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。

（2）在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。
