赶紧收藏！铝及铝合⾦⾼清⾦相图谱铝合⾦是⼯业中应⽤最⼴泛的⼀类有⾊⾦属结构材料，在航空、航天、汽车、机械制造、船舶及化学⼯业中已⼤量应⽤。

⼯业经济的飞速发展，对铝合⾦焊接结构件的需求⽇益增多，使铝合⾦的焊接性研究也随之深⼊。

⽬前铝合⾦是应⽤最多的合⾦。

纯铝分冶炼品和压⼒加⼯品两类，前者以化学成份Al表⽰，后者⽤汉语拼⾳LV（铝、⼯业⽤的）表⽰。

铝合⾦按加⼯⽅法可以分为形变铝合⾦和铸造铝合⾦两⼤类：形变铝合⾦能承受压⼒加⼯。

可加⼯成各种形态、规格的铝合⾦材。

主要⽤于制造航空器材、建筑⽤门窗等。

形变铝合⾦⼜分为不可热处理强化型铝合⾦和可热处理强化型铝合⾦。

不可热处理强化型不能通过热处理来提⾼机械性能，只能通过冷加⼯变形来实现强化，它主要包括⾼纯铝、⼯业⾼纯铝、⼯业纯铝以及防锈铝等。

可热处理强化型铝合⾦可以通过淬⽕和时效等热处理⼿段来提⾼机械性能，它可分为硬铝、锻铝、超硬铝和特殊铝合⾦等。

铸造铝合⾦按化学成分可分为铝硅合⾦，铝铜合⾦，铝镁合⾦，铝锌合⾦和铝稀⼟合⾦，其中铝硅合⾦⼜有过共晶硅铝合⾦，共晶硅铝合⾦，单共晶硅铝合⾦，铸造铝合⾦在铸态下使⽤。

铝合⾦形变铝合⾦⼀系:1000系列铝合⾦代表 1050、1060 、1100系列。

在所有系列中1000系列属于含铝量最多的⼀个系列。

纯度可以达到99.00%以上。

由于不含有其他技术元素，所以⽣产过程⽐较单⼀，价格相对⽐较便宜，是⽬前常规⼯业中最常⽤的⼀个系列。

市场上流通的⼤部分为1050以及1060系列。

1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，⽐如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上⽅为合格产品。

我国的铝合⾦技术标准(gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上。

⼆系:2000系列铝合⾦代表2024、2A16（LY16）、 2A02（LY6）。

图谱文字说明第一部分金相图谱一.铁碳合金平衡组织图1 名称铁素体( 工业纯铁退火)组织铁素体说明等轴多边形晶粒为铁素体，黑色线条为晶界图2 名称奥氏体(T8钢950℃加热)组织奥氏体说明白色多边形晶粒为奥氏体，黑色线条为晶界。

高温下部分晶粒已合并长大，形成了混合晶粒图3 名称渗碳体(从珠光体中电化学分离出来的滲碳体片)组织渗碳体片说明从珠光体中分离出来的渗碳体片，其形状是不规则的，一侧鸡冠似的形状，某些部位有孔图4 名称亚共析钢组织( 20钢退火)组织铁素体+珠光体说明白色块状为铁素体，因放大倍数低，层状结构未能显示出来，珠光体呈黑色块图5 名称亚共析钢组织( 45钢退火)组织铁素体+珠光体说明白色块状为铁素体，黑色块状为珠光体图6 名称亚共析钢组织( 60钢退火)组织铁素体+珠光体说明白色网状分布的为铁素体，珠光体呈黑色块状图7 名称共析钢组织(T8钢退火)组织层状珠光体说明层状珠光体是铁素体和滲碳体的层状组织,因放大倍数较低,且分辨率小于滲碳体层片厚度,故只能看到白色基体的铁素体和黑色线条的滲碳体图8 名称共析钢电镜组织(T8钢退火)组织层状珠光体说明深灰色基体为铁素体，白色条状为滲碳体图9 名称过共析钢组织(T12钢完全退火)组织层状珠光体+二次滲碳体说明基体为层状珠光体，晶界上的白色网络为二次滲碳体图10 名称亚共晶白口铸铁铸态组织组织珠光体+变态莱氏体+二次滲碳体说明变态莱氏体呈黑白相间的基体，大黑块为珠光体，大黑块珠光体外围的白色滲碳体为二次滲碳体图11 名称共晶白口铸铁铸态组织组织变态莱氏体说明变态莱氏体中白色基体为滲碳体（共晶滲碳体和二次滲碳体），黑色圆状及条状为珠光体图12 名称过共晶口铸铁铸态组织组织一次滲碳体+变态莱氏体说明基体为黑白相间分布的变态莱氏体，白色条状为一次滲碳体二.钢经热处理后组织图13 名称索氏体(T8钢正火)组织索氏体说明索氏体是细珠光体，其层状结构只有在高倍金相显微镜下才可分辩图14 名称索氏体电镜形貌(T8钢正火)组织索氏体说明浅灰色基体为铁素体，白色条状为滲碳体图15 名称托氏体(45钢860℃油淬,试样心部）组织托氏体+马氏体说明托氏体是极细珠光体，在光学金相显微镜下呈黑色团絮状。

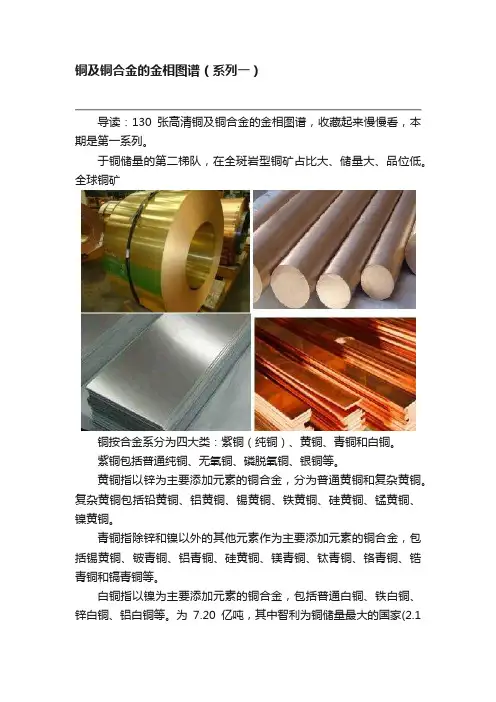

铜及铜合金的金相图谱（系列一）导读：130张高清铜及铜合金的金相图谱，收藏起来慢慢看，本期是第一系列。

于铜储量的第二梯队，在全斑岩型铜矿占比大、储量大、品位低。

全球铜矿铜按合金系分为四大类：紫铜（纯铜）、黄铜、青铜和白铜。

紫铜包括普通纯铜、无氧铜、磷脱氧铜、银铜等。

黄铜指以锌为主要添加元素的铜合金，分为普通黄铜和复杂黄铜。

复杂黄铜包括铅黄铜、铝黄铜、锡黄铜、铁黄铜、硅黄铜、锰黄铜、镍黄铜。

青铜指除锌和镍以外的其他元素作为主要添加元素的铜合金，包括锡黄铜、铍青铜、铝青铜、硅黄铜、镁青铜、钛青铜、铬青铜、锆青铜和镉青铜等。

白铜指以镍为主要添加元素的铜合金，包括普通白铜、铁白铜、锌白铜、铝白铜等。

为7.20亿吨，其中智利为铜储量最大的国家(2.1亿吨)，智利、澳大中国、俄罗斯、印尼纯铜Copper材料纯铜成分Cu 99.99% 产品-工艺-牌号-标尺~250 μm 属于铜储量的第二梯队，在全斑材料纯铜成分Cu 99.99% 产品线材工艺连铸，700℃退火30min，200℃退火2h牌号-标尺~25 μm备注纵剖面型铜矿占比大、储量大、品位低。

全球铜矿材料纯铜成分Cu 99.99%产品线材工艺连铸+热轧+未退火牌号-标尺~25 μm备注横切面矿合计储量占比约为85%，合计产量占比约为75%。

相比材料纯铜成分Cu 99.99%产品线材工艺连铸+热轧+未退火牌号-标尺~25 μm备注纵剖面斑岩型矿山品位低，但矿量大、规模经济效应显著;而沉积型铜矿品位材料纯铜成分Cu 99.99% 产品线材工艺连铸，700℃退火30min，200℃退火2h牌号-标尺~25 μm备注横切面况来看，智利赞比亚、波兰等地区以沉积岩矿为主，中材料无氧铜成分Cu 99.99%产品棒材工艺-牌号C10100标尺~125 μm全球矿山品位持续下滑，智利铜矿情况尤为突出。

目前全球约有一半的铜矿山材料纯铜成分Cu 99.90产品铸件工艺铸造牌号C11000标尺~50 μm出，前十大在产铜矿中处于智利地区的大型矿山Escondida、ElTeni材料纯铜成分Cu 99.90产品铸件工艺铸造牌号C11000标尺~125 μm位以平均每年减少0.02%~0.04%的速度变化。

金属材料知识学习，15种金相组织图，你还认识几个呢？1. 奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。

有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。

奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。

在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。

经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。

铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。

当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。

2. 铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。

3. 渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。

渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。

（1）在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状（2）过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状（3）铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。

4. 珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。

过冷度越大，所形成的珠光体片间距离越小。

（1）在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。

（2）在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。

《最新有色金属金相图谱大全》[编著]：本书编委会[出版社]：冶金工业出版社[卷册数]：四册[光盘数]：一张[开本]：16开[出版日期]：2006年[定价]：￥960.00元详细目录第一篇铸造铝合金金相图谱第一章铸造铝合金概述第二章铝－硅系为基的铸造合金第三章铝－铜系为基的铸造合金第四章铝－镁系为基的铸造合金第五章铝－锌系为基的铸造合金第六章铝－稀土金属为基的铸造合金第七章铸造铝合金标准金相图片第二篇钛合金金相图谱第一章钛及其合金的组织分析方法第二章最重要的钛基系统状态图第三章钛合金的性能与相组成的关系第四章铸及其合金的典型组织第五章钛合金的性能与其显微组织的关系第六章工业钛合金的组织和性能第七章热强钛合金的组织和性能第八章缺陷的金相第三篇镍基合金金相图谱第一章变形镍基合金金相图谱第二章镍基铸造合金金相图谱第四篇其它有色金属金相图谱第一章铜合金金相图谱第二章镁合金金相图谱第三章硅及硅合金金相图谱第四章锌及锌合金金相图谱第五章锰及锰合金金相图谱第五篇有色金属金相显微镜的光学原理与显微镜的操作及应用第一章金相显微镜的光学原理第二章普通光学金相显微镜第三章偏振光显微镜第四章干涉显微镜第五章相衬金相显微镜第六篇有色金属金相试样的制备及金相显微摄影技术第一章有色金属金相制样设备及技术第二章有色金属金相试样的截取与镶嵌第三章有色金属金相试样的磨光与抛光第四章有色金属金相试样显微组织的显示第五章有色金属金相显微摄影及暗室技术第七篇有色金属金相组织的定性与定量分析第一章有色金属材料金相评析标准第二章有色金属材料的物理检测第三章有色金属材料的缺陷分析第四章有色金属定量金相第五章显微硬度在有色金属相研究中的应用第六章有色金属金相热处理检测标准。

66张典型金相图片金相图谱说明1、工业纯铁-退火-白色等轴晶为F晶粒，黑色网络为晶粒之间的边界。

2、20钢-退火-F+P，白色晶粒为F，黑色块状为片P。

3、45钢-退火-F+P,白色晶粒为F，黑色块状为片状P。

4、65钢-退火-F+P，黑色基体为片状P，白色呈网络状分布的为F。

5、T8钢-退火-片状P。

6、T12钢-退火-黑白相间的层片状基体为P，晶界上的白色网络为Fe3Cll。

7、T12钢-退火-P+Fe3Cll,Fe3C染成黑色，P仍保留白色。

8、亚共晶生铁-铸态-P+Ld+Fe3Cll,斑点装基体为共晶Ld，黑色枝晶为P。

9、共晶生铁-铸态-共晶Ld是由P+Fe3Cll+Fe组成，P组织细小。

10、过共晶生铁-铸态-Fe3Cll+Ld,板条状是Fe3Cl,斑点状是Ld。

11、T8钢-正火态-S。

细层片状F与Fe3C的机械混合物。

12、T8钢-等温淬火-B上+M+A残。

B上是由成束的大致平行排列的条状F与分布在F条间的断续Fe3C组成的羽毛状组织。

13、T8钢-等温淬火-B下+M+A残。

B下是呈扁片状的过饱和F 与分布在F内的短针状Fe3C的两相混合物。

14、20钢-淬火-板条M。

15、T8钢-淬火-针状M+Ar。

高碳M呈针状，互成一定的角度。

16、45钢-正火-F+S。

白色条块状为F。

沿晶界析出；黑色块状为S。

17、45钢-860度水淬-860度水淬-中碳M。

M成板条和针状混合分布。

18、45钢-860度水淬低回火-回火中碳M。

19、45钢-860度水淬中温回火T。

回火T是从M分解出的F基体上分布极细粒状Fe3C的混合物组合。

20、45钢-860度水淬高温回火S。

回火S是F基体上分布细粒状Fe3C的混合物。

21、45钢-780度水淬-亚温淬火组合F+M。

M呈黑色，F为白色。

22、45钢-1100度水淬-水淬过热淬火组织M。

23、T12球化退火-球状P。

是F基体上分布颗粒状Fe3C。

白色为F基体，白色小颗粒为Fe3C。

图谱文字说明第一部分金相图谱一.铁碳合金平衡组织图1 名称铁素体（工业纯铁退火）组织铁素体说明等轴多边形晶粒为铁素体，黑色线条为晶界图2 名称奥氏体（T8 钢950 ℃加热）组织奥氏体说明白色多边形晶粒为奥氏体，黑色线条为晶界。

高温下部分晶粒已合并长大，形成了混合晶粒图3 名称渗碳体（从珠光体中电化学分离出来的滲碳体片）组织渗碳体片说明从珠光体中分离出来的渗碳体片，其形状是不规则的，一侧鸡冠似的形状，某些部位有孔图4 名称亚共析钢组织（ 20 钢退火）组织铁素体+ 珠光体说明白色块状为铁素体，因放大倍数低，层状结构未能显示出来，珠光体呈黑色块图5 名称亚共析钢组织（ 45 钢退火）组织铁素体+ 珠光体说明白色块状为铁素体，黑色块状为珠光体图6 名称亚共析钢组织（ 60 钢退火）组织铁素体+ 珠光体说明白色网状分布的为铁素体，珠光体呈黑色块状图7 名称共析钢组织（T8 钢退火）组织层状珠光体说明层状珠光体是铁素体和滲碳体的层状组织,因放大倍数较低,且分辨率小于滲碳体层片厚度,故只能看到白色基体的铁素体和黑色线条的滲碳体图8 名称共析钢电镜组织（T8 钢退火）组织层状珠光体说明深灰色基体为铁素体，白色条状为滲碳体图9 名称过共析钢组织（T12 钢完全退火）组织层状珠光体+ 二次滲碳体说明基体为层状珠光体，晶界上的白色网络为二次滲碳体图10 名称亚共晶白口铸铁铸态组织组织珠光体+ 变态莱氏体+ 二次滲碳体说明变态莱氏体呈黑白相间的基体，大黑块为珠光体，大黑块珠光体外围的白色滲碳体为二次滲碳体图11 名称共晶白口铸铁铸态组织组织变态莱氏体说明变态莱氏体中白色基体为滲碳体（共晶滲碳体和二次滲碳体），黑色圆状及条状为珠光体图12 名称过共晶口铸铁铸态组织组织一次滲碳体+ 变态莱氏体说明基体为黑白相间分布的变态莱氏体，白色条状为一次滲碳体.钢经热处理后组织图13 名称索氏体（T8 钢正火）组织索氏体说明索氏体是细珠光体，其层状结构只有在高倍金相显微镜下才可分辩图14 名称索氏体电镜形貌（T8 钢正火）组织索氏体组织 回火托氏体 马氏体图 16图 17图 18图 19名称 托氏体电镜形貌 组织 托氏体 说明 灰色基体为铁素体，白色条状为滲碳体 名称 回火索氏体 （45 钢 860 ℃水淬 ;600 ℃回火 ） 组织 回火索氏体 说明 回火索氏体是细粒状滲碳体和铁素体基体的混合物 名称 回火索氏体电镜形貌 组织 回火索氏体 说明 基体为铁素体 ,白色颗粒为滲碳体 说明 回火托氏体是铁素体基体和极细小颗粒状滲碳体的混合物 说明 浅灰色基体为铁素体，白色条状为滲碳体名称 托氏体 （45 钢 860 ℃油淬 ,试样心部）组织 托氏体 + 马氏体 说明 托氏体是极细珠光体， 在光学金相显微镜下呈黑色团絮状。

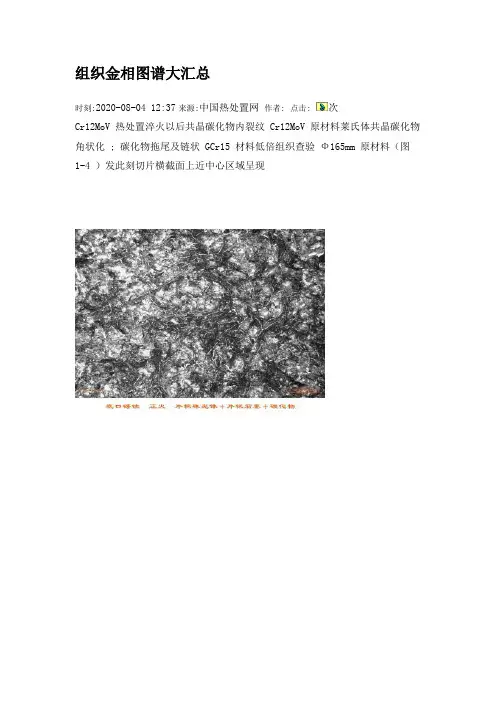

组织金相图谱大汇总时刻:2020-08-04 12:37来源:中国热处置网作者:点击:次Cr12MoV 热处置淬火以后共晶碳化物内裂纹 Cr12MoV 原材料莱氏体共晶碳化物角状化 ; 碳化物拖尾及链状 GCr15 材料低倍组织查验Ф165mm 原材料（图1-4 ）发此刻切片横截面上近中心区域呈现Cr12MoV热处置淬火以后共晶碳化物内裂纹Cr12MoV原材料莱氏体共晶碳化物角状化; 碳化物拖尾及链状GCr15材料低倍组织查验Ф165mm原材料（图1-4）发此刻切片横截面上近中心区域呈现颇多的细长条发纹，裂纹二侧呈锯齿形，是典型的白点裂纹，按1979-80标准中Ф150-250mm规格评定，白点裂纹为2级，属不合格材料。

Cr12MoV未热处置时工件上存在内裂纹，工件高度=60毫米。

反面没有裂纹原材料Cr12,Φ90mm.共晶碳化物＞＞8级.碳钢脱碳Delta Ferrite 内的 carbide, 以类似 Fine Pearlite 的型态呈现，并非黑黑的一大块. 需放大 2000 ~ 3000 倍才可看出。

处置後, 碳化物固溶入铁素体"岛屿"(islands of delta Ferrite), 故看起来乾乾净净. 切削性与耐蚀性取得提升晶界上的氮化物大型塑料射出机的 tie bar, 直径约 250 mm. 疲劳断裂送验, 致命杀手是晶界上的氮化物薄膜 ironnitride film最后一張才是1000X, 前面那張是500X. 晶粒內也有小段氮化物析出.JIS SUJ2 轴承钢两种淬火温度的组织正确淬火温度:>/~ 800 C. 两相区, 淬回後: 碳化物微粒散布於回火 Martensite. 以碳化物微粒抗击磨耗错误淬火温度:>900 C. >Acm 单相区 (碳化物微粒全不见了), 淬回後: 残奥 (残奥无硬度可言) + 回火高碳 Martensite(相转变膨胀大易淬裂).。

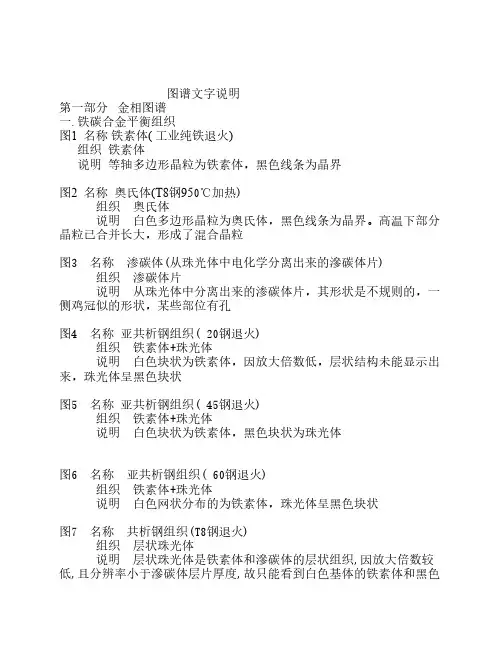

图谱文字说明第一部分金相图谱一.铁碳合金平衡组织图1 名称铁素体( 工业纯铁退火)组织铁素体说明等轴多边形晶粒为铁素体，黑色线条为晶界图2 名称奥氏体(T8钢950℃加热)组织 奥氏体说明 白色多边形晶粒为奥氏体，黑色线条为晶界。
