轴的结构设计

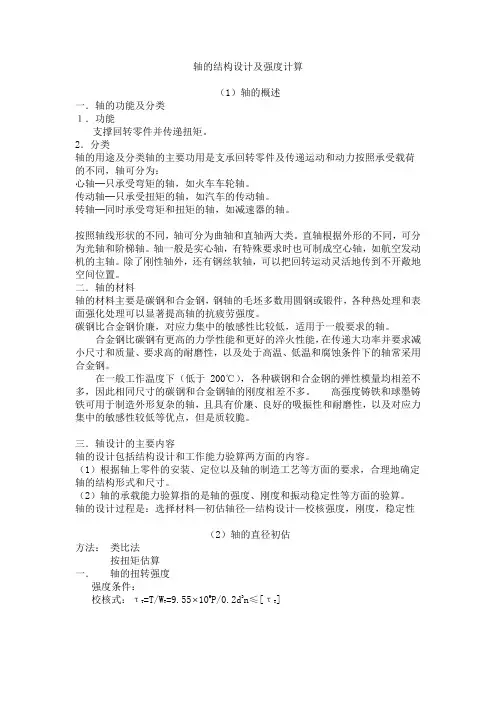

轴的结构设计及强度计算（1）轴的概述一．轴的功能及分类１．功能支撑回转零件并传递扭矩。

2．分类轴的用途及分类轴的主要功用是支承回转零件及传递运动和动力按照承受载荷的不同，轴可分为：心轴─只承受弯矩的轴，如火车车轮轴。

传动轴─只承受扭矩的轴，如汽车的传动轴。

转轴─同时承受弯矩和扭矩的轴，如减速器的轴。

按照轴线形状的不同，轴可分为曲轴和直轴两大类。

直轴根据外形的不同，可分为光轴和阶梯轴。

轴一般是实心轴，有特殊要求时也可制成空心轴，如航空发动机的主轴。

除了刚性轴外，还有钢丝软轴，可以把回转运动灵活地传到不开敞地空间位置。

二．轴的材料轴的材料主要是碳钢和合金钢，钢轴的毛坯多数用圆钢或锻件，各种热处理和表面强化处理可以显著提高轴的抗疲劳强度。

碳钢比合金钢价廉，对应力集中的敏感性比较低，适用于一般要求的轴。

合金钢比碳钢有更高的力学性能和更好的淬火性能，在传递大功率并要求减小尺寸和质量、要求高的耐磨性，以及处于高温、低温和腐蚀条件下的轴常采用合金钢。

在一般工作温度下（低于200℃），各种碳钢和合金钢的弹性模量均相差不多，因此相同尺寸的碳钢和合金钢轴的刚度相差不多。

高强度铸铁和球墨铸铁可用于制造外形复杂的轴，且具有价廉、良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，但是质较脆。

三．轴设计的主要内容轴的设计包括结构设计和工作能力验算两方面的内容。

（1）根据轴上零件的安装、定位以及轴的制造工艺等方面的要求，合理地确定轴的结构形式和尺寸。

（2）轴的承载能力验算指的是轴的强度、刚度和振动稳定性等方面的验算。

轴的设计过程是：选择材料—初估轴径—结构设计—校核强度，刚度，稳定性（2）轴的直径初估方法：类比法按扭矩估算一．轴的扭转强度强度条件：校核式：τT =T/WT=9.55 106P/0.2d3n≤[τT]设计式：d ≥[]362.01055.9n P T τ⨯=C 3nP C---系数（表12-2）（3）轴的结构设计轴的结构设计应该确定：轴的合理外形和全部结构尺寸。

a）截面尺寸变化处 的应力集中
b）过盈配合处的应力集中
c）小孔处的应力集中
减小应力集中的措施： 1）用圆角过渡； 2）尽量避免在轴上开横孔、切口或凹槽； 3）重要结构可增加卸载槽B、过渡肩环、凹切圆角、
增大圆角半径。也可以减小过盈配合处的局部应力。
B d/4 B
30˚ r
d
卸载槽
过渡肩环
凹切圆角
4）避免相邻轴径相差太大；
① ② ③
⑧ ⑩ ⑥ ⑤ ③ ⑦
⑧ ⑩
①
④
⑨
① 轴承端盖与箱体间无调整垫片；② 键顶部与键槽顶部接触；③ 两键槽不在 轴的同一母线上；④ 端盖孔与轴径间无间隙； ⑤ 多键槽；⑥ 轴的长度等于 轮毂长度；⑦ 无定位轴肩；⑧ 轴承未相对安装；⑨ 轴颈长度与端盖相接触； ⑩ 无挡油环。
三、轴的强度计算
轴上零件的定位和固定 加工和装配的工艺性 提高轴强度的结构措施
轴的结构设计
轴的强度计算 轴的刚度计算
有特殊要求时
轴的稳定性计算
二、轴的结构设计
1. 轴的结构设计原则
(1) 满足强度、刚度、防振的要求，并通过 结构设计提高这些方面的性能 (2) 保证轴上零件定位且固定可靠 (3) 便于轴上零件装拆和调整 (4) 轴的加工工艺性好
尽量统一。
二）轴上零件装配工艺性要求 1.轴的配合直径应圆整为标准值。 2.轴端应有cX45º的倒角。 3.与零件过盈配合的轴端应加工出导向锥面。
°
°
a）倒角
b）导向锥面
4.装配段不宜过长。
六、提高轴强度和刚度的措施 1.减小应力集中 合金钢对应力集中比较敏感，应加以注意。 a）截面尺寸变化处的应力集中 轴的应力集中 b）过盈配合处的应力集中 发生的位置 c）小孔处的应力集中

第4章轴系的结构设计一、引言轴系是机械传动中最为常见的一种形式，它将动力源的转动运动传递给工作机构，并起到支撑、定位和传递扭矩的作用。

轴系的结构设计是保证传动系统正常运行和提高传动效率的重要环节。

本章将着重介绍轴系结构设计的要点和方法。

二、轴系结构设计的基本原则1.合理选择轴的材料和形状：轴的材料要具有足够的强度、硬度和耐磨性，一般选择优质合金钢。

轴的形状要尽量简单，以减小结构应力集中的程度。

2.合理选择轴的直径：轴的直径要根据传动扭矩和转速选择。

直径过小会导致轴变形和破坏，直径过大则会增加轴的重量和制造成本。

3.合理设计轴的轴向尺寸：轴的轴向尺寸要满足承载力和刚度的要求。

一般情况下，轴的轴向尺寸要宽于直径的1.5-2倍，以提高刚度。

4.合理设计轴的键槽和连接方式：轴与零件之间的连接方式有键连接、花键连接、伸缩套连接等。

要根据实际情况选择合适的连接方式，并合理设计键槽的尺寸和位置。

5.合理设计轴的支撑方式：轴系的支撑方式有轴承支撑、轴承端支撑、轴心支承等。

要根据轴系的具体情况选择合适的支撑方式，并合理设计轴承的型号、安装间隙和润滑方式。

三、轴系结构设计的方法1.确定传动需求：要确定传动的功率、转速和转矩等参数，以便选择合适的轴材料和直径。

2.计算轴的载荷和应力：根据传动功率和转速，计算轴的载荷和应力，以确定轴的直径和轴向尺寸。

3.选择合适的轴材料：根据轴的载荷和应力，选择合适的轴材料，考虑材料的强度、硬度和耐磨性等因素。

4.设计轴的形状和结构：根据轴的载荷和支撑方式，设计轴的形状和结构，使其具有足够的刚度和稳定性。

5.设计轴的连接方式：根据轴与零件之间的连接要求，选择合适的连接方式，并设计合适的键槽和位置。

6.设计轴的支撑方式：根据轴系的支撑方式和轴承的工作要求，选择合适的支撑方式，并设计合适的轴承型号、安装间隙和润滑方式。

四、轴系结构设计的实例分析以汽车发动机的曲轴轴系为例，进行轴系结构设计的实例分析。

结构不合理！
②保证零件所需的装配空间、调整空间。应考虑轴 上零件之间的距离及轴上零件与机架之间的距离
4 轴的结构工艺性
主要考虑以下因素： （1） 为了便于装配零件并去掉毛刺，轴端应制出45的倒角。
（2）需要磨削加工的轴段，应留有砂轮越程槽。 （3） 需要切制螺纹的轴段，应留有退刀槽。
（4） 为了减少装夹工件的时间，同一轴上不同轴段的键 槽应布置在轴的同一母线上。
双圆螺母
④轴端挡圈 只适用于定位轴端零件。
⑤弹性挡圈、紧钉螺钉、锁紧挡圈作轴向定位
特点：承受轴向力能力较差，适用于轴向力不大 的场合。
弹性挡圈
紧钉螺定
锁紧挡圈
6圆锥面定位 特点： ⑥多用于承受冲击
载荷和同心度要求较高的 轴端零件。
⑦ 轴承盖 特点：可承受较大的轴
向力，通常通过螺钉或榫 槽与箱体联接，通过轴承可对整个轴起轴向定位 作用
按纯扭T确定dmin
从dmin (处于轴端)开始
轴中间(d )
在确定各轴段直径时应注意的问题；
（1）安装标准件的部位的轴径，应取为相应的标准值。
（2）为了使齿轮、轴承等零件装拆方便，可设置非定位 轴肩。
⑵各轴段长度的确定
轴的各段长度主要是根据轴上零件的宽度及它 们的相对位置来确定。
在确定轴长时注意： ① 为了保证轴向定位可靠，与齿轮和 联轴器等零件相配合部分的轴段长度一 般应比轮毂长度短2 ~ 3mm。
no 验算合格?
yes
结束
3 轴的材料
轴的材料：主要是碳钢和合金钢 轴的毛坯：轧制圆钢：d<100mm，锻件d>100mm ①②..一 传般 递应 大用 动力:4，5钢要(求35减、少50尺代寸用及)，重调量质，正提火 高
