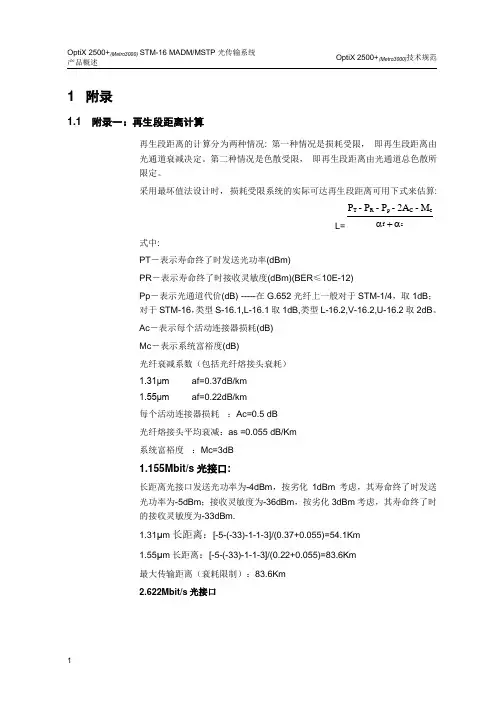

1 附录1.1 附录一：再生段距离计算再生段距离的计算分为两种情况: 第一种情况是损耗受限，即再生段距离由光通道衰减决定。

第二种情况是色散受限，即再生段距离由光通道总色散所限定。

采用最坏值法设计时，损耗受限系统的实际可达再生段距离可用下式来估算:L=P-P-P-2A-M T R p CfCαα+s式中:PT－表示寿命终了时发送光功率(dBm)PR－表示寿命终了时接收灵敏度(dBm)(BER≤10E-12)Pp－表示光通道代价(dB) -----在G.652光纤上一般对于STM-1/4，取1dB；对于STM-16，类型S-16.1,L-16.1取1dB,类型L-16.2,V-16.2,U-16.2取2dB。

Ac－表示每个活动连接器损耗(dB)Mc－表示系统富裕度(dB)光纤衰减系数（包括光纤熔接头衰耗）1.31μm af=0.37dB/km1.55μm af=0.22dB/km每个活动连接器损耗：Ac=0.5 dB光纤熔接头平均衰减：as =0.055 dB/Km系统富裕度：Mc=3dB1.155Mbit/s光接口:长距离光接口发送光功率为-4dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-5dBm；接收灵敏度为-36dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-33dBm.1.31μm长距离：[-5-(-33)-1-1-3]/(0.37+0.055)=54.1Km1.55μm长距离：[-5-(-33)-1-1-3]/(0.22+0.055)=83.6Km最大传输距离（衰耗限制）：83.6Km2.622Mbit/s光接口622Mbit/s光器件：S-4.1:光接口发送光功率为-13.5dBm,按劣化1dBm考虑，其寿命终了时发送光功率为-14.5dBm；接收灵敏度为-30dBm，按劣化3dBm 考虑，其寿命终了时的接收灵敏度为-27dBm.[-14.5-(-27)-1-1-3]/(0.37+0.055)=17.6kmL-4.1：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-30dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-27dBm.[-3-(-27)-1-1-3]/(0.37+0.055)=44.7kmL-4.2：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-30dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-27dBm.[-3-(-27)-1-1-3]/(0.22+0.055)=69.1kmV-4.2：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-38.5dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-35.5dBm.[-3-(-35.5)-1-1-3]/(0.22+0.055)=100km最大传输距离（衰耗限制）：100km622Mbit/s色散限制：根据ITU-T建议G.957 ε=B·D·L·δλ×10-6ε=0.306（单模光发送模块）B为传输速率（Mbit/s）D为光纤色散系数（ 1.55μm：D=20 ps/nm.km）L为传输距离δλ为光源的均方根谱宽，一般SLM: -20dB谱宽δλ-20=1nm，δλ=δλ-20/6.07D.L=ε×δλ106B=(0.306×106)/(622.080×1/6.07)=2986 ps/nm1.55μm时：距离：L=2986/20=149.3Km所以，对于622Mb/s系统，一般可不考虑色散受限问题。

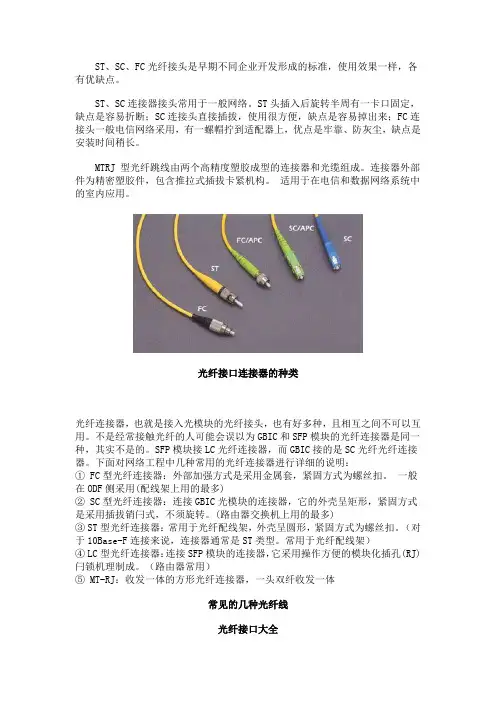

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

交换组经验案例汇编2005年10月18日
目录
目录
1入门操作 (3)
1.1光纤接口类型 (3)
1.2其它常见光纤连接器 (5)
索引
1入门操作
1.1 光纤接口类型
图1.FC连接器外形
图2.SC连接器外形
图3.ST连接器外形
索引
图4.LC连接器外形
图5.MT-RJ连接器外形相应的适配器如图6.~图12所示。

图6. FC型法兰盘
图7、单SC型法兰盘
索引
图8. 双SC型法兰盘
图9. LC型法兰盘
图10. SC-FC转接器
图11. MT-RJ连接器和适配器
1.2 其它常见光纤连接器
其它常见光纤连接器如图12~图16所示：
索引
图12、带状连接器外形
图13.
ST 型法兰盘
图14.E2000型光纤连接器
图15.MU 型光纤连接器
索引
图16.MU型适配器。

FC光纤接头尺寸参数一、概述F C光纤接头是一种常用的光纤连接器，用于连接光纤设备和光纤线缆。

了解FC光纤接头的尺寸参数对于光纤网络的设计和维护至关重要。

本文将介绍F C光纤接头的尺寸参数，包括外部尺寸、内部结构和常见规格。

二、外部尺寸F C光纤接头的外部尺寸通常由其连接器外壳的长度和直径表示。

常见的F C光纤接头外壳长度为38.48mm。

接头的直径一般为约10.80mm。

这些尺寸参数可以确保F C光纤接头与其他设备和连接器的兼容性。

三、内部结构F C光纤接头的内部结构包括插芯、套筒和螺纹连接部分。

插芯是用于连接光纤和传输光信号的关键部件，其长度为2.5m m。

套筒则用于保护插芯，并提供插拔的稳定性。

螺纹连接部分用于固定接头，确保连接的牢固性和稳定性。

四、常见规格F C光纤接头的常见规格包括FC/P C、FC/UP C和FC/A PC。

这些规格主要区别在插芯的形状和光的传输效果上。

1.FC/P C：P C表示Ph y si ca lC on ta ct，即物理接触型。

该类型的插芯表面处于光滑状态，能提供较好的连接l os s和反射损耗（R et ur nL os s）性能，适用于一般光纤传输需求。

2.FC/U PC：U PC表示U lt ra Ph ys ic al Co n ta ct，即超物理接触型。

该类型插芯在表面经过精细加工，能提供更低的光损耗和更高的反射损耗性能，适用于对传输质量有较高要求的场景，如光通信和传感。

3.FC/A PC：A PC表示A ng le dP hy si cal C on ta ct，即倾斜物理接触型。

该类型插芯在表面倾斜加工，能进一步减少反射损耗，提供更佳的光传输性能。

适用于对反射损耗要求极高的应用，如有源设备间的连接。

五、总结本文介绍了F C光纤接头的尺寸参数，其中外部尺寸包括长度和直径，内部结构包括插芯、套筒和螺纹连接部分，常见规格包括F C/P C、F C/U PC和F C/AP C。
