高考物理贵阳力学知识点之相互作用基础测试题含解析

  • 格式：doc
  • 大小：731.50 KB
  • 文档页数：17

高考物理贵阳力学知识点之相互作用基础测试题含解析一、选择题1．如图所示，用完全相同的轻弹簧A、B、C将两个相同的小球连接并悬挂，小球处于静止状态，弹簧A与竖直方向的夹角为30°，弹簧C水平，则弹簧A、C的伸长量之比为（）A．3:4B．4:3C．1:2D．2:12．如图所示，小球用细绳系住，绳的另一端固定于O点，现用水平F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N，以及绳对小球的拉力F T的变化情况是（）A．F N保持不变，F T不断增大B．F N不断增大，F T不断减小C．F N保持不变，F T先增大后减小D．F N不断增大，F T先减小后增大3．如图，物块a、b和c的质量相同，a和b、b和c之间用完全相同的轻弹簧S1和S2相连，通过系在a上的细线悬挂于固定点O；整个系统处于静止状态；现将细绳剪断，将物块a的加速度记为a1，S1和S2相对原长的伸长分别为∆x1和∆x2，重力加速度大小为g，在剪断瞬间（）A．a1=g B．a1=3g C．∆x1=3∆x2D．∆x1=∆x24．木块沿粗糙斜面(斜面相对地面静止)运动，下列对木块的受力分析正确的是（G是重力，N是支持力，f是摩擦力）A． B． C． D．5．F=10N，若把F分解为两个分力，则下列哪组力不可能是F的两个分力A．10N，10N B．20N，20NC．3N，6N D．5N，6N6．如图所示，某球用一根轻绳悬在空中，球的重量为G，轻绳对球的拉力大小为F1，墙壁对球的支持力大小为F2，则（）A．若增加悬绳的长度，则F1、F2都增大B．若增加悬绳的长度，则F1、F2都减小C．若增大球的半径，则F1增大、F2减小D．若增大球的半径，则F1减小、F2增大7．小华用手握住水杯保持静止状态，下列说法正确的是（）A．杯子受到的重力与摩擦力是一对平衡力B．杯子受到的压力是杯子形变产生的C．杯子和手之间没有相对运动趋势D．手给杯子的压力越大，杯子受到的摩擦力越大8．灯笼，又称彩灯，是一种古老的中国传统工艺品．每年的农历正月十五元宵节前后，人们都挂起红灯笼，来营造一种喜庆的氛围．如图是某节日挂出的一只灯笼，轻绳a、b将灯笼悬挂于O点绳a与水平方向的夹角为，绳b水平．灯笼保持静止，所受重力为G，绳a、b对O点拉力分別为F1、F2，下列说法正确的是（）A．B．C．F1和F2的合力与灯笼对地球的引力是一对平衡力D．灯笼只有重心位置处受重力作用，其他位置不受重力9．小华同学利用如图所示的实验装置来测定物体与滑板间的滑动摩擦力．下列关于用这种装置做实验的说法中，你认为正确的是A．必须调节托盘中重物的重量，确保滑板做匀速运动B．不一定要使滑板做匀速运动，但必须要用恒力拉滑板C．托盘中放的重物越重，滑板运动得越快，弹簧秤读数越大D．只要滑板与木块有相对运动，无论滑板做什么运动，弹簧秤的读数都相同10．倾角为30°的固定斜面上有一质量m=1.0kg的物体，细绳跨过光滑的滑轮，一端与物体相连且平行于斜面，另一端与弹簧秤相连，如图所示。

已知物体静止在斜面上，弹簧秤的示数为5N，重力加速度g=10m/s2。

下列说法正确的是（）A．斜面对物体的摩擦力大小为零B．斜面对物体的摩擦力大小为5N，方向沿斜面向下C．斜面对物体的支持力大小为53N，方向竖直向上D．斜面对物体的支持力大小为5N，方向垂直斜面向上11．如图甲中小明用50N的水平力推木箱，没推动，此时木箱受到的摩擦力为F1；图乙中小明用78N的水平力恰好能推动木箱，此时木箱受到的摩擦力为F2；图丙中小明用100N 的水平力把木箱推动了，此时木箱受到的摩擦力为F3。

已知木箱对地面的压力为300N，木箱与地面间的动摩擦因数为0.25，则F1、F2、F3的大小分别为（）A．0N，78N，100NB．0N，78N，75NC．50N，78N，100ND．50N，78N，75N12．如图所示为小朋友喜欢的磁性黑板，下面有一个托盘，让黑板撑开一个安全角度（黑板平面与水平面的夹角为θ），不易倾倒，小朋友不但可以在上面用专用画笔涂鸦，磁性黑板擦也可以直接吸在上面．图中就有小朋友把一块质量m为黑板擦吸在上面保持静止，黑板与黑板擦之间的动摩擦因数μ，则下列说法正确的是（）A．黑板擦对黑板的压力大小为mgcosθB．黑板斜面对黑板的摩擦力大小为μmgcosθC．黑板对黑板擦的摩擦力大于mgsinθD．黑板对黑板擦的作用力大小为mg13．如图所示，用一根长为L的细绳一端固定在O点，另一端悬挂质量为m的小球A，为使细绳与竖直方向夹角为30°且绷紧，小球A处于静止，则需对小球施加的最小力等于（）A．B．C．D．14．一物块m在水平力拉动下，沿静止的水平传送带由A端运动到B端，如图甲所示，这时所受摩擦力为F1；现开动机械让传送带向左匀速传动，再次将同样的物块m由传送带的左端匀速拉动到右端，这时所受摩擦力大小为F2，如图乙所示．则F1， F2的大小关系满足（）A．F1=F2B．F1＜F2C．F1＞F2D．上述三种情况都有可能15．如图所示,水平面上固定一竖直平面的光滑大半圆环,中央有孔的小球A、B间由细绳连接套在环上,B球与环中心O处于同一水平面上,AB间的细绳呈伸直状态,与水平线成30°夹角,恰好保持静止状态．已知B球的质量为0.1kg,取g=l0m/s2，细绳对B球的拉力为F,A球的质量为m A，则A．F=2N；m A=0.4kg B．F=2N；m A =0. 2kgC．F=4；m A=0.2kg D．F=4N；m A=0.4kg16．如图，A、B两球（可视为质点）质量均为m，固定在轻弹簧的两端，分别用细绳悬于O点，其中球A处在光滑竖直墙面和光滑水平地面的交界处．已知两球均处于静止状态，OA沿竖直方向，OAB恰好构成一个正三角形，重力加速度为g，则下列说法正确的是 ( )A．球A对竖直墙壁的压力大小为12 mgB．弹簧对球A的弹力大于对球B的弹力C．绳OB的拉力大小等于mgD．球A对地面的压力不可能为零17．木块A、B分别重50N和60N，它们与水平地面之间的动摩擦因数均为0.25．夹在A、B之间的轻弹簧被压缩了2cm，弹簧的劲度系数为400N/m．系统置于水平地面上静止不动．现用F=1N的水平拉力作用在木块B上，如图所示．则在力F作用后（）A．木块A所受摩擦力大小是12.5NB．木块A所受摩擦力大小是11.5NC．木块B所受摩擦力大小是9ND．木块B所受摩擦力大小是7N18．如图所示，物体A、B和C叠放在水平面上，水平力为F b＝5N，F c＝10N，分别作用于物体B、C上，A、B和C仍保持静止，以F1、F2、F3分别表示A与B、B与C、C与桌面间的静摩擦力的大小，则（）A．F1＝5N，F2＝0，F3＝5NB．F1＝5N，F2＝5N，F3＝0C．F1＝0，F2＝5N，F3＝5ND．F1＝0，F2＝10N，F3＝5N19．大小分别为30N和25N的两个力同时作用在同一物体上，则这两个力的合力大小不可能等于（）A．5N B．10N C．45N D．60N20．如图所示，在水平天花板的A点处固定一根轻杆a，杆与天花板保持垂直.杆的下端有一个轻滑轮O.另一根细线上端固定在该天花板的B点处，细线跨过滑轮O，下端系一个重为G的物体，BO段细线与天花板的夹角θ=30°.系统保持静止，不计一切摩擦.下列说法中正确的是()A．细线BO对天花板的拉力大小是G/2B．a杆对滑轮的作用力大小是G/2C．a杆和细线对滑轮的合力大小是G D．a杆对滑轮的作用力大小是G21．一质量为m的物块恰好静止在倾角为θ的斜面上.现对物块施加一个竖直向下的恒力F，如图所示.则物块( )A．沿斜面加速下滑B．仍处于静止状态C．受到的摩擦力不变D．受到的合外力增大22．我国国家大剧院外部呈椭球型．假设国家大剧院的屋顶为半球形，一警卫人员为执行特殊任务，必须冒险在半球形屋顶上向上缓慢爬行(如图所示)，他在向上爬的过程中()A．屋顶对他的支持力不变B．屋顶对他的支持力变小C．屋顶对他的摩擦力变大D．屋顶对他的摩擦力变小23．如图所示,木块在拉力F作用下,沿着水平地面向右做减速直线运动,则力F与摩擦阻力的合力方向为( )A．水平向左B ．向上偏左C ．竖直向上D ．可以在竖直向上和力F 方向之间24．起重机通过一绳子将货物向上吊起的过程中(忽略绳子的重力和空气阻力)，以下说法正确的是( )A ．当货物匀速上升时，绳子对货物的拉力与货物对绳子的拉力是一对平衡力B ．无论货物怎么上升，绳子对货物的拉力大小都等于货物对绳子的拉力大小C ．无论货物怎么上升，绳子对货物的拉力大小总大于货物的重力大小D ．若绳子质量不能忽略且货物匀速上升时，绳子对货物的拉力大小一定大于货物的重力25．把一个重为G 的物体，用一个水平力F =kt (k 为恒量，t 为时间)压在竖直的足够高的平整的墙上，如下图所示，从t =0开始物体所受的摩擦力F f 随t 的变化关系是（ ）A ．B ．C ．D ．【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D【解析】【详解】将两小球看做一个整体分析，可知整体受到重力、轻弹簧A 、C 的拉力共3个力的作用而处于平衡状态，将轻弹簧A 的拉力沿竖直方向和水平方向分解可知水平方向上满足sin 30Ax A C F F F =︒=，故:2:1A C F F =，据题意可知三个弹簧的劲度系数相同，由胡克定律F kx =可知弹簧A 、C 的伸长量之比为2:1，故D 项正确，ABC 三项错误．2．D解析：D【解析】【详解】对小球进行受力分析，重力、支持力F N 、拉力F T 组成一个闭合的矢量三角形，由于重力不变、支持力F N 方向不变，斜面向左移动的过程中，拉力F T 与水平方向的夹角β减小，当β=θ时，F T ⊥F N ，细绳的拉力F T 最小，由图可知，随β的减小，斜面的支持力F N 不断增大，F T 先减小后增大．故D 正确，ABC 错误．3．B解析：B【解析】【分析】【详解】剪断细线之前，以bc 物块为整体为研究对象受力分析可知，轻弹簧S 1弹力12F mg =剪断细线一瞬间，绳子拉力立刻消失，但轻弹簧S 1的弹力F 1没有发生变化，对物块a 进行受力分析，由牛顿第二定律可知：11mg F ma '+=11F F '=解得：13a g =单独以c 为研究对象，得轻弹簧S 2的弹力：2F =mgS 1和S 2是完全相同的弹簧，结合胡克定律得：11222x F x F ∆==∆ 即：122x x ∆=∆ACD 三项与计算不符，故本题选B 。

合集下载

高考物理力学知识点之相互作用基础测试题含答案解析(7)

高考物理力学知识点之相互作用基础测试题含答案解析(7)

高考物理力学知识点之相互作用基础测试题含答案解析(7)一、选择题1．如图，某人在粗糙水平地面上用水平力F推一购物车沿直线前进，已知推力大小是80N，购物车的质量是20kg，购物车与地面间的动摩擦因数，g取，下列说法正确的是（）A．购物车受到地面的支持力是40NB．购物车受到地面的摩擦力大小是40NC．购物车沿地面将做匀速直线运动D．购物车将做加速度为的匀加速直线运动2．如图所示，一木块放在水平桌面上，受水平方向的推力1F和2F的作用，木块处于匀速直线运动状态，1F＝10N，2F＝2N，若撤去1F的瞬间，则木块受到合力F和摩擦力f的大小、方向是（）A．F＝0；f＝2N，方向向右B．F＝10N，方向向左；f＝8N，方向向左C．F＝10N，方向向左；f＝8N，方向向右D．F＝0，f＝03．两个物体相互接触，关于接触处的弹力和摩擦力，以下说法正确的是（）A．一定有弹力，但不一定有摩擦力B．如果有弹力，则一定有摩擦力C．如果有摩擦力，则一定有弹力D．如果有摩擦力，则其大小一定与弹力成正比4．已知相互垂直的两个共点力合力的大小为40 N，其中一个力的大小为20 N，则另一个力的大小为（）A．10 N B．20N C．203D．60N5．一人站在体重计上称体重，保持立正姿势称得体重为G，当其缓慢地把一条腿平直伸出G，则（）台面，体重计指针稳定后读数为'A ．G G >'B ．G G <'C ．G G ='D ．无法判定6．如图，两个轻环a 和b 套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m 的小球。

在a 和b 之间的细线上悬挂一小物块。

平衡时，a 、b 间的距离恰好等于圆弧的半径。

不计所有摩擦。

小物块的质量为A ．2mB ．3mC ．mD ．2m7．如图所示，小球用细绳系住，绳的另一端固定于O 点，现用水平F 缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N ，以及绳对小球的拉力F T 的变化情况是（ ）A ．F N 保持不变，F T 不断增大B ．F N 不断增大，F T 不断减小C ．F N 保持不变，F T 先增大后减小D ．F N 不断增大，F T 先减小后增大8．如图所示，轻绳一端系在小球A 上，另一端系在圆环B 上，B 套在固定粗糙水平杆PQ 上．现用水平力F 作用在A 上，使A 从图中实线位置（轻绳竖直）级慢上升到虚线位置，但B 仍保持在原来位置不动．则在这一过程中，杆对B 的摩擦力F1、杆对B 的支持力F2、绳对B 的拉力F3的变化情况分别是（ ）A ．F1逐渐增大，F2逐渐增大，F3逐渐增大B ．F1保持不变，F2逐渐增大，F 逐渐减小C ．F1逐渐增大，F2保持不变，F3逐渐增大D ．F1逐渐减小，F2逐渐减小，F3保持不变9．叠放在水平地面上的四个完全相同的排球如图所示，质量均为m ，相互接触，球与地面间的动摩擦因数均为μ，则：A．上方球与下方3个球间均没有弹力B．下方三个球与水平地面间均没有摩擦力C．水平地面对下方三个球的支持力均为43 mgD．水平地面对下方三个球的摩擦力均为43mg10．一物体m受到一个撞击力后沿不光滑斜面向上滑动，如图所示，在滑动过程中，物体m受到的力是（）A．重力、沿斜面向上的冲力、斜面的支持力B．重力、沿斜面向下的滑动摩擦力、斜面的支持力C．重力、沿斜面向上的冲力、沿斜面向下的滑动摩擦力D．重力、沿斜面向上的冲力、沿斜面向下的摩擦力、斜面的支持力11．F=10N，若把F分解为两个分力，则下列哪组力不可能是F的两个分力A．10N，10N B．20N，20NC．3N，6N D．5N，6N12．如图所示，一质量为m的木块靠在竖直粗糙墙壁上，受到水平力F的作用，保持静止，下列说法正确的是（重力加速度为g）（）A．木块受到的摩擦力大于mg，方向竖直向上B．若F减小，木块一定向下滑动C．若F增大，木块受到的摩擦力增大D．若F增大，木块受到的摩擦力保持不变13．如图，水平地面上有一固定斜劈，斜劈上一物块正沿斜面以速度v0匀速下滑，下列说法正确的是（）A．物块受到沿斜面向下的下滑力，大小等于摩擦力B．匀速下滑的v越大，物块受到的摩擦力越大C．换一个质量更大的同种材料制成的物块，不可能在斜劈上匀速滑动D．物块一共受到重力、弹力和摩擦力三个力14．如图所示，用三根轻绳将质量为m的物块静止悬挂在空中。

高考物理最新力学知识点之相互作用单元汇编含答案解析

高考物理最新力学知识点之相互作用单元汇编含答案解析

高考物理最新力学知识点之相互作用单元汇编含答案解析一、选择题1．倾角为30°的固定斜面上有一质量m=1.0kg的物体，细绳跨过光滑的滑轮，一端与物体相连且平行于斜面，另一端与弹簧秤相连，如图所示。

已知物体静止在斜面上，弹簧秤的示数为5N，重力加速度g=10m/s2。

下列说法正确的是（）A．斜面对物体的摩擦力大小为零B．斜面对物体的摩擦力大小为5N，方向沿斜面向下C．斜面对物体的支持力大小为53N，方向竖直向上D．斜面对物体的支持力大小为5N，方向垂直斜面向上2．2018年3月2日上映的《厉害了我的国》的票房和评分都极高。

影片中展示了我们中国作为现代化强国的方方面面的发展与进步。

如图是影片中几个场景的截图，则下列说法正的是A．甲图中火箭点火后加速上升阶段，舱内的物体处于失重状态B．乙图中的光伏电池能把太阳光的光能转化为内能C．丙图中静止站立在电缆上的工作人员受到的合力垂直于倾斜的电线D．丁图中某根钢索对桥面的拉力和桥面对该钢索的拉力是一对作用力和反作用力3．下列关于四项运动的解释，说法正确的是（）A．蹦床运动员在空中上升到最高点时处于完全失重状态B．跳高运动员在越杆时处于平衡状态C．举重运动员在举铃过头停在最高点时，铃处于超重状态D．跳远运动员助跑是为了增加自己的惯性，以便跳得更远4．如图所示为小朋友喜欢的磁性黑板，下面有一个托盘，让黑板撑开一个安全角度（黑板平面与水平面的夹角为θ），不易倾倒，小朋友不但可以在上面用专用画笔涂鸦，磁性黑板擦也可以直接吸在上面．图中就有小朋友把一块质量m为黑板擦吸在上面保持静止，黑板与黑板擦之间的动摩擦因数μ，则下列说法正确的是（）A ．黑板擦对黑板的压力大小为mgcosθB ．黑板斜面对黑板的摩擦力大小为μmgcosθC ．黑板对黑板擦的摩擦力大于mgsinθD ．黑板对黑板擦的作用力大小为mg5．如图，两个轻环a 和b 套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m 的小球。

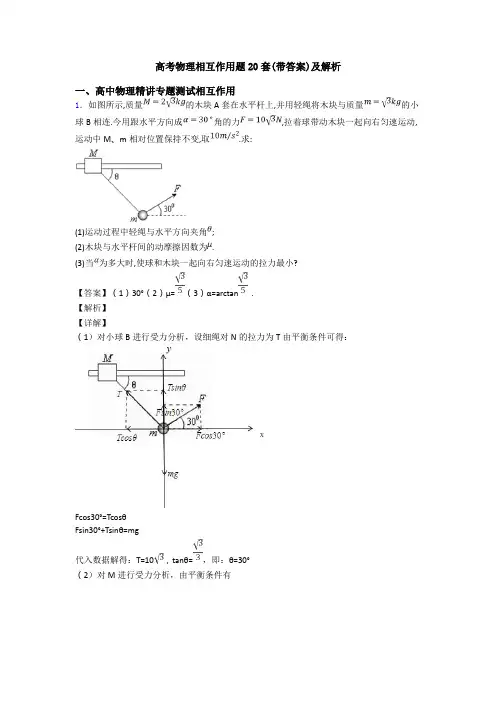

高考物理相互作用题20套(带答案)及解析

高考物理相互作用题20套(带答案)及解析

高考物理相互作用题20套(带答案)及解析一、高中物理精讲专题测试相互作用1．如图所示,质量的木块A套在水平杆上,并用轻绳将木块与质量的小球B相连.今用跟水平方向成角的力,拉着球带动木块一起向右匀速运动,运动中M、m相对位置保持不变,取.求:(1)运动过程中轻绳与水平方向夹角;(2)木块与水平杆间的动摩擦因数为.(3)当为多大时,使球和木块一起向右匀速运动的拉力最小?【答案】（1）30°（2）μ=（3）α=arctan．【解析】【详解】（1）对小球B进行受力分析，设细绳对N的拉力为T由平衡条件可得：Fcos30°=TcosθFsin30°+Tsinθ=mg代入数据解得：T=10，tanθ=，即：θ=30°（2）对M进行受力分析，由平衡条件有F N=Tsinθ+Mgf=Tcosθf=μF N解得：μ＝（3）对M、N整体进行受力分析，由平衡条件有：F N+Fsinα=（M+m）gf=Fcosα=μF N联立得：Fcosα=μ（M+m）g-μFsinα解得：F＝令：sinβ＝，cosβ=，即：tanβ=则：所以：当α+β=90°时F有最小值．所以：tanα=μ=时F的值最小．即：α=arctan【点睛】本题为平衡条件的应用问题，选择好合适的研究对象受力分析后应用平衡条件求解即可，难点在于研究对象的选择和应用数学方法讨论拉力F的最小值，难度不小，需要细细品味．2．如图所示,质量均为M 的A 、B 两滑块放在粗糙水平面上,滑块与粗糙水平面间的动摩擦因数为μ，两轻杆等长,且杆长为L,杆与滑块、杆与杆间均用光滑铰链连接,杆与水平面间的夹角为θ，在两杆铰合处悬挂一质量为m 的重物C,整个装置处于静止状态。

重力加速度为g ，最大静摩擦力等于滑动摩擦力，试求:(1)地面对物体A 的静摩擦力大小；(2)无论物块C 的质量多大,都不能使物块A 或B 沿地面滑动,则μ至少要多大? 【答案】（1）2tan mgθ （2）1tan θ【解析】 【分析】先将C 的重力按照作用效果分解，根据平行四边形定则求解轻杆受力；再隔离物体A 受力分析，根据平衡条件并结合正交分解法列式求解滑块与地面间的摩擦力和弹力．要使得A 不会滑动，则满足m f f ≤，根据数学知识讨论。

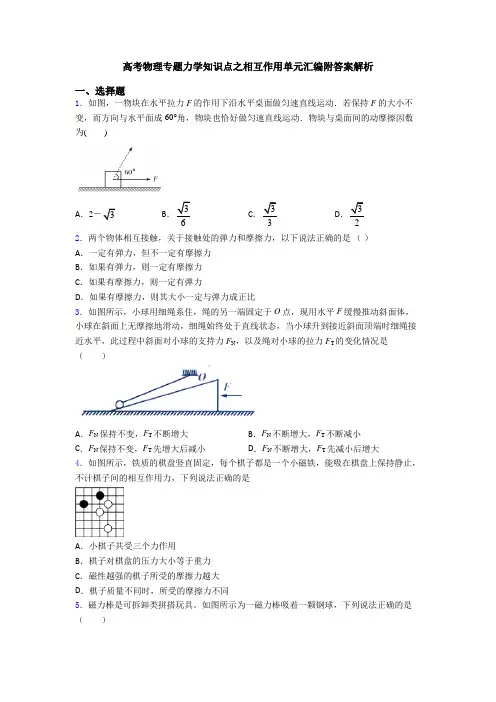

高考物理专题力学知识点之相互作用单元汇编附答案解析

高考物理专题力学知识点之相互作用单元汇编附答案解析

高考物理专题力学知识点之相互作用单元汇编附答案解析一、选择题1．如图，一物块在水平拉力F的作用下沿水平桌面做匀速直线运动．若保持F的大小不变，而方向与水平面成60°角，物块也恰好做匀速直线运动．物块与桌面间的动摩擦因数为()A．2－3B．36C．3D．32．两个物体相互接触，关于接触处的弹力和摩擦力，以下说法正确的是（）A．一定有弹力，但不一定有摩擦力B．如果有弹力，则一定有摩擦力C．如果有摩擦力，则一定有弹力D．如果有摩擦力，则其大小一定与弹力成正比3．如图所示，小球用细绳系住，绳的另一端固定于O点，现用水平F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N，以及绳对小球的拉力F T的变化情况是（）A．F N保持不变，F T不断增大B．F N不断增大，F T不断减小C．F N保持不变，F T先增大后减小D．F N不断增大，F T先减小后增大4．如图所示，铁质的棋盘竖直固定，每个棋子都是一个小磁铁，能吸在棋盘上保持静止，不计棋子间的相互作用力，下列说法正确的是A．小棋子共受三个力作用B．棋子对棋盘的压力大小等于重力C．磁性越强的棋子所受的摩擦力越大D．棋子质量不同时，所受的摩擦力不同5．磁力棒是可拆卸类拼搭玩具。

如图所示为一磁力棒吸着一颗钢球，下列说法正确的是（）A．磁力棒对刚球弹力是由于钢球发生形变产生的B．钢球受到磁力棒的磁力等于钢球的重力C．钢球受到磁力棒的作用力方向竖直向上D．钢球和磁力棒整体一起白由下落，则磁力棒对钢球弹力等于零6．一物体m受到一个撞击力后沿不光滑斜面向上滑动，如图所示，在滑动过程中，物体m受到的力是（）A．重力、沿斜面向上的冲力、斜面的支持力B．重力、沿斜面向下的滑动摩擦力、斜面的支持力C．重力、沿斜面向上的冲力、沿斜面向下的滑动摩擦力D．重力、沿斜面向上的冲力、沿斜面向下的摩擦力、斜面的支持力7．如图所示，某球用一根轻绳悬在空中，球的重量为G，轻绳对球的拉力大小为F1，墙壁对球的支持力大小为F2，则（）A．若增加悬绳的长度，则F1、F2都增大B．若增加悬绳的长度，则F1、F2都减小C．若增大球的半径，则F1增大、F2减小D．若增大球的半径，则F1减小、F2增大8．如图，某人在粗糙水平地面上用水平力F推一购物车沿直线前进，已知推力大小是80N，购物车的质量是20kg，购物车与地面间的动摩擦因数，g取，下列说法正确的是（）A．购物车受到地面的支持力是40NB．购物车受到地面的摩擦力大小是40NC．购物车沿地面将做匀速直线运动D．购物车将做加速度为的匀加速直线运动9．如图甲中小明用50N的水平力推木箱，没推动，此时木箱受到的摩擦力为F1；图乙中小明用78N的水平力恰好能推动木箱，此时木箱受到的摩擦力为F2；图丙中小明用100N 的水平力把木箱推动了，此时木箱受到的摩擦力为F3。
