初中电学实验专题(中考专用)

初中物理中考专题复习《电学实验》大单元教学设计【专题概述】根据物理2022新课标内容标准，学生必做实验分两类，其中测量类的电学实验共3个,分别是：用电流表测量电流，用电压表测量电压，用电流表和电压表测量电阻；其中探究类的电学实验共2个，分别是：探究串联电路和并联电路中电流、电压的特点，探究电流与电压、电阻的关系。

电学实验重点包括以下实验：①探究串、并联电路的电流规律；②探究串、并联电路的电压规律；③探究影响电阻大小的因素；④探究电流与电压、电阻的关系；⑤伏安法测电阻；⑥测量小灯泡的电功率；⑦探究电热多少与哪些因素有关；⑧探究影响电磁铁磁性强弱的因素；⑨电磁感应，分析近几年中考,高频考点通常有:伏安法测电阻及探究电流与电阻、电压的关系等。

【复习方法】启发讲授法、归纳总结法、演示实验法【电学实验有关考点】考点一探究串、并联电路的电流规律【应试必备知识】1.实验器材:干电池三节、开关一个、三种不同规格的小灯泡各两个、电流表一只、导线若干。

2.实验电路图3.使用电流表的注意事项：(1)电流从电流表的正接线柱流入、负接线柱流出;(2)电流表在使用前应该先进行校零;(3)电流表与被测对象串联;(4)实验前，应对电流表进行试触;(5)闭合开关，电流表指针的偏转角度较小，说明电流表所选量程偏大，为保证实验的准确性，应换用较小的量程进行实验;(6)若闭合开关后，电流表指针向左偏转，说明电流表的正、负接线柱接反了。

4.选择不同规格小灯泡的原因是避免实验的偶然性，得出具有普遍性的结论。

5.连接电路时开关要断开，目的是保护电路。

6.实验结论：串联电路中电流处处相等;并联电路中干路电流等于各支路电流之和【方法归纳】在探究并联电路的电流规律的实验中，为了简化实验操作,可以在上图B、C两点处各接一个开关，电流表放在A点，如下图所示。

因为并联电路中，各支路独立工作、互不影响,所以可以设计如下实验步骤进行实验:闭合S、S1,断开S2,记录电流表的示数，此时电流表测的是通过灯泡L1的电流;闭合S、S2，断开S1,记录电流表的示数,此时电流表测的是通过灯泡L2的电流;将所有开关都闭合,记录电流表的示数，此时电流表测的是干路电流。

中考物理电学实验、电路故障专题练习（含答案解析）一．“伏安法测电阻、欧姆定律”专题伏安法测电阻，是初中物理中的一个重要实验。

它同“测小灯泡功率”一样，几乎集中了初中电学的所有重点知识。

如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。

例题：阅读短文，并回答短文后的问题。

在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。

为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。

(1)为了完成该实验，需要的测量仪表是________ 、________ 。

(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。

是正确的（填“A”、“B”或“C”)。

(3)通过分析比较以上数据，你还发现了________ 。

答案： (1)电流表；电压表；(2)1、2、3或4、5、6或7、8、9；B；(3)电压相同时，电阻越大，电流越小．二．测小灯泡功率“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。

如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等。

例题：在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)：(1)王强小组采用图1所示的方案，这种测量方法叫做______；测量时发现闭合开关后，无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是：_______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，此时电流表示数如图2所示，则小灯泡的额定功率为______W；(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)：实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

初三九年级物理中考电学实验专题练习(解析版)答案一、电压电阻中考物理电学实验1．光敏电阻的阻值随着入射光的强弱而改变。

通过实验测得，光敏电阻的阻值R与光强E 间的一组实验数据如下表所示，其中“光强”是表示光强弱程度的物理量，符号用E表示，国际单位为坎德拉（cd）.（1）分析表格，推断光敏电阻R与光强E间成____比例的关系，它们的关系图象符合图线____（2）光敏电阻R与光强E间的比例系数k=_____Ω·cd；（3）推断光敏电阻R与光强E间的关系式：R=_______；（4）请你将表格补充完整实验次数123456光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0光敏电阻R/Ω18.09.0 6.0 4.5___ 3.0解析：反b1818Ω·cdE3.6【解析】【分析】（1）由表格数据可知：光强与电阻的乘积不变．据此可知电阻R与光强E的关系；（2）分析数据，算出k的值，得出光敏电阻R与光强E的关系式；（3）根据关系式求出光强E=5cd时光敏电阻的阻值R。

【详解】（1）每一组的光强与电阻的乘积是一定的，都为18，所以电阻R与光强E成反比，图象b为反比合例图像，符合此关系；（2）（3）光敏电阻R与光强E的乘积相等，即K=ER=18Ω•cd，则18Ω·cdRE =；（4）当E=5.0cd时，电阻为：18Ω·cd3.6Ω5.0cdR==。

2．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．________．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为________．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．解析：断开右端保持滑片P不动，用电压表测出灯L两端的电压U2小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同偶然 1.2灯L短路或R0断路滑动变阻器不妥，这样电压表的正、负接线柱接反了【解析】试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．（3）电压表读数注意所接的接线柱．（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．（5）连接电路时注意电压表的正负接线柱．3．在“测定小灯泡的功率”的实验（1）请在如图中的圆圈内正确填入电表符号，使实验电路图完整__________．（2）如图中的实物连接有一处错误，请在错误连线上打“×”，并用笔画线替代导线画上正确的连线______．（3）在纠正电路连接错误后，闭合开关前应把滑动变阻器滑片的位置调到最________端（选填“左”或“右”）．（4）实验中，移动滑动变阻器滑片，使电压表示数为2.5V，此时电流表示数如图所示．请将读数填入表格并把表格补充完整__________．（5）从上表实验记录中，可以发现灯泡亮暗不同时其实际功率大小________；还可以计算的另一个物理量是________．（6）闭合开关后，灯泡不亮，电流表没有示数，电压表示数几乎为电源电压，则电路故障是________.解析：右0.30.75不同电阻灯断路【解析】（1）由电路图可知，上边电表与灯泡并联，应该是电压表，如果是电流表，则灯泡被短路；右边的电表与灯泡串联，是电流表，如果是电压表，则电路断路，电路图如图甲所示：（2）滑动变阻器按一上一下的原则串联在电路中，且滑片向左移动接入电路的电阻变小，故A接线柱应与开关连接，正确的连线如下图：（3）闭合开关前，保护电路的滑动变阻器的滑片位于最大阻值处的右端；（4）电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，灯泡的电功率P=UI=2.5V×0.3 A=0.75W，表格如下：（5）从表格实验记录中，可以发现灯泡亮暗不同时其实际功率大小不同；测得电压和电流，根据欧姆定律可计算电阻（6）闭合开关后，灯不亮，电流表没有示数，电压表示数几乎为电源电压，则电路故障是灯断路．4．光敏电阻对光照强度十分敏感，它在强光照射下的电阻称为亮电阻，在黑暗环境下的电阻称为暗电阻，两种阻值差异可达1000倍以上，某兴趣小组为了研究光照强度对光敏电阻阻值的影响，他们把一光敏电阻R1与定值电阻R2（R2=1千欧）串联后接在6伏的电源上，电路如图（a）所示，闭合电键，当该光敏电阻处于不同环境下，电压表指针分别位于如图（b）、（c）所示的位置．请根据上述内容，回答下列问题．（1）根据图（a）、（b）、（c）所示信息及相关条件，可得出初步结论：光照强度越强，光敏电阻的阻值越________（选填“大”或“小”），依据是________．（2）关于对光敏电阻的讨论，下列说法中正确的是_____．A．亮电阻与暗电阻的差异越大，光敏电阻的性能越好B．如果暗电阻接近于零，说明该光敏电阻已损坏C．将光敏电阻与灯串联后接入照明电路可实现白天熄灭、夜间发光D．将光敏电阻与灯并联后接入照明电路可实现白天熄灭、夜间发光．解析：小串联电路中，一个电阻不变，另一个电阻越小，电阻两端电压越小 A,B【解析】（1）根据如图（a）、（b）、（c）所示信息及相关条件，根据串联电路的电压特点，可得出初步结论：光照强度越强，光敏电阻的阻值越小，依据是串联电路中，一个电阻不变，另一个电阻越小，电阻两端电压越小．（2）关于对光敏电阻的讨论，下列说法中：A. 亮电阻与暗电阻的差异越大，光敏电阻的性能越好，该说法正确；B. 光照越暗，光敏电阻的阻值越大，如果暗电阻接近于零，说明该光敏电阻已损坏，该说法正确；C. 将光敏电阻与灯串联后接入照明电路，白天光照强度大，光敏电阻阻值小，则灯白天发光、夜间熄灭，故C说法错误；D. 将光敏电阻与灯并联接入照明电路后，灯白天、夜间都发光，故D错误．5．小明通过学习得知：一般情况下，水的质量一定时，加入食盐的质量越多，溶液的浓度就越高．他想探究食盐水溶液的导电性能与什么因素有关．小明的猜想是：a．食盐水溶液的导电性能与溶液的浓度有关．b．食盐水溶液的导电性能与金属片之间的距离有关．c．食盐水溶液的导电性能与溶液的温度有关．小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材，设计了如图的装置，进行了探究实验．他记录的实验表格如下：(1)比较实验次数1和2可验证猜想___________(选填“a”、 “b”或“c”) ．(2)这个实验用到了控制变量法，我们所学的实验中，很多也用到了控制变量法，请举一例：____________．(3)在实验过程中，小明认为用电流表代替小灯泡也能进行实验，你认为________(选填“可行”或“不可行”)，理由是_____________________________．(4)利用现有的装置和器材，小明一边用酒精灯加热食盐水溶液，一边观察小灯泡的亮度变化情况，该操作可验证猜想___________(选填“a”、 “b”或“c”) ．(5)请你提出一个新的猜想：溶液的导电性能可能还与__________有关．解析：a 探究摩擦力大小的影响因素可行电流表可以准确反映电流的大小 C 金属片插入溶液中的深度【解析】(1)1和2两次实验中，两金属片AB间距离相同，加入的食盐量不同，即溶液的浓度不同，所以可验证食盐水溶液的导电性能与溶液的浓度是否有关；(2)我们学了很多利用控制变量法进行探究的实验，如探究电流与电压、电阻的关系的实验、探究摩擦力大小的影响因素；(3)如果将灯泡换成电流表，食盐水溶液相当于一个电阻，与电流表串联不会短路，而电流表可以准确反映电流的大小，因此这一做法是可行的.(4)利用现有的装置和器材，小明一边用酒精灯加热食盐水溶液，一边观察小灯泡的亮度变化情况，该操作可验证猜想 c ．(5)请你提出一个新的猜想：溶液的导电性能可能还与金属片插入溶液中的深度有关．故答案为(1)a；(2)探究电流与电压、电阻的关系；(3)可行；食盐水溶液相当于一个电阻，与电流表串联不会短路，而电流表可以准确反映电流的大小.(4). C (5). 金属片插入溶液中的深度6．物理小组探究导电液体的导电性与接入电路中液体横截面积大小的关系．他们用长方体水槽、浓度一定的食盐水、电源、滑动变阻器、电压表及电流表等器材进行了探究．实验电路连接如图－1所示，将电极M、N分别固定在水槽左右两侧底部的中央．（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最_____（选填“左”或“右”）端．（2）实验中，通过调节______来保持电极M、N间的电压恒为3V．控制其他条件不变，通过向水槽中添加食盐水，从而达到改变食盐水的_______的目的，用电流表测出相应的电流值．食盐水导电性的强弱可以由_______来判断．实验数据如下表：实验序号横截面积S/cm2电流I/A1500.0221000.0431500.0742000.0852500.1163000.1373500.1484000.1494500.14（3）依据表格中的数据在图－2中描点，做出电流I随横截面积S变化的I－S图像．（______）（4）分析表格中的数据或图像，可得到初步结论：其他条件不变，横截面积增大时，食盐水的导电性_______．（5）为验证实验结论是否具有普遍性，应采取的做法是：______.解析：右滑动变阻器的滑片横截面积电流表的示数（或电流的大小）先增大后不变换不同导电液体，多次实验（或换不同浓度的食盐水，多次实验）【解析】【详解】第一空．滑片P滑到右端，滑动变阻器接入电路中的阻值最大，能起到保护电路的作用；第二空．通过调节滑动变阻器滑片改变接入电路的的阻值，从而控制MN两端的电压不变恒为3V；第三空．添加盐水后，液体的横截面积增大，所以通过向水槽中添加食盐水，从而达到改变食盐水的横截面积的目的；第四空．食盐水的导电性能可以通过电流表的读数判断，电流大，导电性能强，电流小，导电性能弱，即食盐水导电性的强弱可以由电流表的示数（或电流的大小）来判断；第五空．根据表格中的数据描点连线，作出电流I随横截面积S变化的I－S图像，如图：第六空．根据表格中的数据或图像都可以看出，当食盐水的横截面积增大时，电流先增大后不变，所以食盐水横截面积增大时，导电性也是先增大后不变；第七空．根据一次实验得出结论具有偶然性，为了验证实验结论是否具有普遍性，可以换不同导电液体，进行多次实验，或换不同浓度的食盐水，进行多次实验．7．在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、横截面积、______、______有关．（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路中A、B两点之间，探究情况如下表：选用__________________两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：______________________________________________________．（3）如图乙所示的实验，可探究导体电阻与_________________的关系．解析：长度温度a和c当导体的长度、材料、温度相同时，导体的横截面积越小，电阻越大温度【解析】【详解】本题考查电阻的影响因素探究实验．（1）影响电阻大小的因素可以猜想有：材料、长度、横截面积、温度．（2）探究导体电阻跟导体横截面积的关系，必须控制导体的材料、长度相等，横截面积不相等，因此符合条件的有a和c两根电阻丝；比较灯泡的亮度不同，可以得出的结论是：当导体长度、材料、温度相同时，导体横截面积越小，电阻越大．（3）在图乙的实验中，对电阻丝加热，观察灯泡亮度的变化，因此探究的是电阻与温度的关系．8．如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V0.3A”的小灯泡串联起来，接到可调直流电源两端．突然，原来正常发光的两盏灯同时熄灭．（1）关于这两盏灯的故障判断，小刚给出了四种猜测：A．一盏灯断路，另一盏灯完好 B．一盏灯短路，另一盏灯完好C．一盏灯断路，另一盏灯短路 D．两盏灯同时被烧断四个猜想中，可能性最大的是___________（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障．现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一根导线．从它们中间选择一种器材来检测故障，你认为不适用的是_____和______（填序号）．理由是_______________．（3）故障排除后，小刚测出的数据如表，得出的结论有：①串联电路中的总电压等于各部分电路两端的电压总和；②串联电路中各部分两端的电压相等．请你对上述结论分别进行评估：根据串联电路的电压特点结论_____（填①或②）是错误的．形成错误结论的原因是：______________________________________．解析：A③④用它们检测电路故障容易烧坏另一个灯泡②采用同样规格的灯泡进行实验（或没有换用不同规格的灯泡进行实验）．【解析】【详解】（1）把两盏灯串联起来接入电路中，原来正常发光的两盏灯同时熄灭突然熄灭，造成此现象的原因是电路中的电流过大，把其中某盏灯的灯丝烧断了，故A可能性大；正常工作的电路发生短路的可能性较小，两盏灯同时被烧断的可能性也较小。

2012中考物理复习电学实验专题及拓展练习初中电学实验包括:•1、探究串、并联电路电流的规律；•2、探究串、并联电路电压的规律；•3、探究电流与电压、电阻的关系；•4、伏安法测电阻；•5、伏安法测小灯泡的电功率；•6、探究电流通过导体产生的热量与电流、电阻、通电时间的关系（焦耳定律）。

其中3、4、5三个实验是重点实验，相关的中考考点有：探究电流与电压、电阻的关系1.分析实验故障2.分析数据得出实验结论3.实验方法：控制变量法4.画电路图、连接电路实物图、量程选择5.滑动变阻器的作用：改变电流、电压6.根据数据画I-U图像、分析I-U图像7.设计实验表格伏安法测电阻1.分析实验故障2.分析表格数据3.电流表或电压表读数,计算电阻阻值4.实验原理连接实验电路图5.计算电流变化范围,选择量程6.滑动变阻器的作用:改变电流电压伏安法测小灯泡的电功率1.分析实验故障2.分析数据、设计实验表格3.画电路图、连接实物图、量程选择4.连接电路注意事项5.电流表电压表的读数、计算额定功率6.滑动变阻器的作用:改变电流、电压7.分析灯丝电阻与温度关系8根据题目条件选实验一、串并联电路的电流与电压1、为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是： 3节干电池串联作电源、两个标为2.5V 字样的小灯泡、一只电流表、一个开关、导线若干. 他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A ．B ．C 三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系。

请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见. 不足：____________________________________________ ___________________________________________改进：_____________________________________________________ ____________________________________________________2、小宇按图示电路实验，探究并联电路的电流关系．(1)按电路图连接好电路进行实验，当只闭合S 1时，发现电流表指针迅速偏转，则出现该现象的原因是L 1 _______．(填“断路”或“短路”)(2)排除故障后，重新实验，只闭合S 1时，电流表示数如图甲；只闭合S 2时，电流表示数如图乙；同时闭合S 1与S 2，电流表示数如图丙，请你帮小宇完成表中数据和结论.(3)分析表中数据可知，他在实验时，改接了一次电路，是____________________。

中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。

（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。

（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。

已知电源电压为9V，定值电阻R的阻值为10Ω。

请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。

2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。

（选填“A”或“B”）。

3．按要求完成填空。

（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。

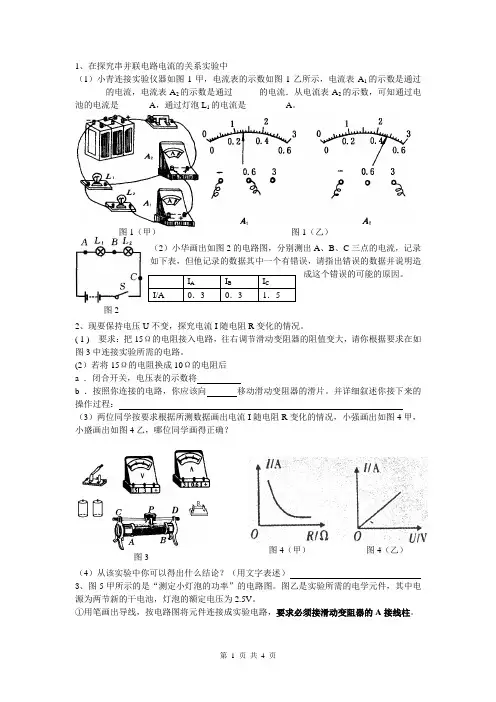

1、在探究串并联电路电流的关系实验中（1）小青连接实验仪器如图1甲，电流表的示数如图1乙所示，电流表A 1的示数是通过_______的电流，电流表A 2的示数是通过______的电流．从电流表A 2的示数，可知通过电池的电流是_______A ，通过灯泡L 1的电流是_________A 。

（2）小华画出如图2的电路图，分别测出A 、B 、C 三点的电流，记录如下表，但他记录的数据其中一个有错误，请指出错误的数据并说明造成这个错误的可能的原因。

2、现要保持电压U 不变，探究电流I 随电阻R 变化的情况。

( 1 ) 要求：把15Ω的电阻接入电路，往右调节滑动变阻器的阻值变大，请你根据要求在如图3中连接实验所需的电路。

(2）若将15Ω的电阻换成10Ω的电阻后a ．闭合开关，电压表的示数将b ．按照你连接的电路，你应该向 移动滑动变阻器的滑片。

并详细叙述你接下来的操作过程：（3）两位同学按要求根据所测数据画出电流I 随电阻R 变化的情况，小强画出如图4甲，小盛画出如图4乙，哪位同学画得正确？（4）从该实验中你可以得出什么结论？（用文字表述）3、图5甲所示的是“测定小灯泡的功率”的电路图。

图乙是实验所需的电学元件，其中电源为两节新的干电池，灯泡的额定电压为2.5V 。

①用笔画出导线，按电路图将元件连接成实验电路，要求必须接滑动变阻器的A 接线柱。

图1（甲） 图1（乙） 图2 图3 图4（甲） 图4（乙）②李明接好电路后，闭合开关时发现灯泡特别亮，这表明他在闭合开关前没有③某同学在连接电路后，闭合开关，移动滑动变阻器滑片P过程中发现，灯泡变亮时，电压表示数反而减小，灯泡变暗时，电压表示数反而增大。

经检查所用器材均完好。

你认为问题是 ④开关闭合后，观察到小灯泡两端电压小于它的额定电压，要使小灯泡正常发光，则滑片P 应向 方移动（填“左”或“右”）直到电压表示数为 V 为止。

⑤现在电压表示数为2V ，为了测定灯泡的额定功率，应调节滑动变阻器滑片P 向 移，使电压表的示数为 V ，如果此时电流表的示数如图5(丙)所示，则该灯泡的额定功率为 W 。

2024年中考物理考前冲刺必刷实验专题之电学实验1．“探究串联电路的电压关系”的实验电路如图．（1）根据图甲图电路连接后，闭合开关，发现电压表的指针如图乙，造成该现象的原因是．（2）正确连接后，发现电压表分别接在A、B和A、C两点间时，指针位置均如图丙，由此可知L1两端的电压为V，L2两端的电压为V；（3）为了探究得出的结论更具有普遍意义，接下来应换用（填“相同”或“不同”）规格的小灯泡继续多次试验．2．在“测量小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。

（1）为了能够顺利完成实验探究，下面三种规格的滑动变阻器中应选用；A．“5Ω 0.1A”的滑动变阻器B．“10Ω 0.25A”的滑动变阻器C．“15Ω 0.3A”的滑动变阻器（2）用笔画线代替导线，将图甲所示的实物电路连接完整；（3）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到A端，这是为了；（4）闭合开关后，发现小灯泡不发光，但电流表示数很小。

下一步操作是；（5）实验中电压表的示数如图乙所示，其读数是V；此时小灯泡的实际功率（选填“大于”、“小于”或“等于”）小灯泡的额定功率；（6）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像（如图丙所示）。

分析图像可知：①小灯泡的额定功率为W；①由图可以分析出随电压升高小灯泡灯丝电阻是（选填“变大”、“变小”或“不变的”）的。

3．某实验小组探究电流与电压和电阻的关系．实验中电源电压恒为3V，滑动变阻器最大阻值为20Ω。

（1）他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图所示。

①请根据图1的电路图把图2的实物电路连接完整；①连接完毕后，在开关闭合前应该将滑动变阻器滑片移至（填“左”或“右”）端；①检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据，测第6组数据时，电压表的示数为2.6V，电流表的示数如图3所示，请在图4的坐标系中描绘出第6组数据对应的点，并根据描出的6个数据点画出定值电阻的I﹣U图象；①分析I﹣U图象可得出结论：在电阻一定时，；①为了使结论具有普遍性，还应进行的操作是：；（2）接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三个定值电阻，以探究电压一定时电流与电阻的关系，为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值，这个电压控制在多少合适呢？实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的V。

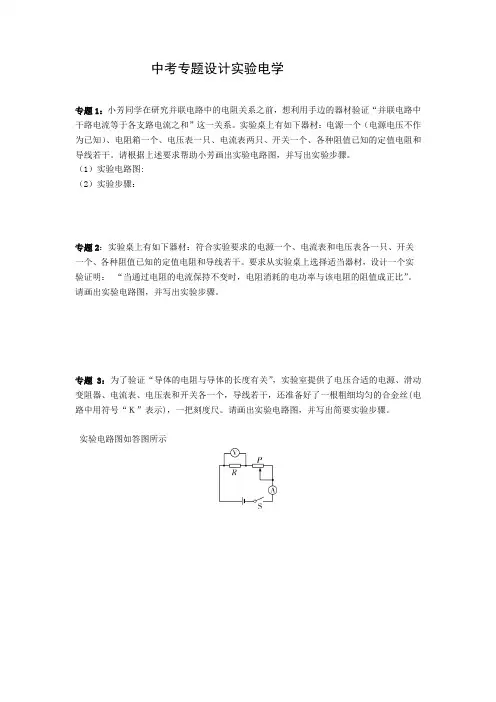

中考专题设计实验电学专题1：小芳同学在研究并联电路中的电阻关系之前，想利用手边的器材验证“并联电路中干路电流等于各支路电流之和”这一关系。

实验桌上有如下器材：电源一个（电源电压不作为已知）、电阻箱一个、电压表一只、电流表两只、开关一个、各种阻值已知的定值电阻和导线若干。

请根据上述要求帮助小芳画出实验电路图，并写出实验步骤。

（1）实验电路图:（2）实验步骤：专题2：实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。

要求从实验桌上选择适当器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率与该电阻的阻值成正比”。

请画出实验电路图，并写出实验步骤。

专题3：为了验证“导体的电阻与导体的长度有关”，实验室提供了电压合适的电源、滑动变阻器、电流表、电压表和开关各一个，导线若干，还准备好了一根粗细均匀的合金丝(电路中用符号“Ｋ”表示)，一把刻度尺。

请画出实验电路图，并写出简要实验步骤。

实验电路图如答图所示专题4：在串联电路中，第一个灯泡L1两端的电压用U1表示，第二个灯泡L2两端的电压用U2表示，灯泡L1、L2两端的总电压用U表示。

请自选实验器材证明：在串联电路中，U＝U1＋U2。

(1)画出实验电路图；(2)写出实验步骤；(3)画出实验数据记录表格。

【专题5】实验桌上有如下器材：符合实验要求的电源1个、电流表和电压表各1只、开关1个、滑动变阻器1个、阻值已知的定值电阻1个，导线若干。

要求利用这些器材，设计一个实验证明：“当电阻保持不变时，通过电阻的电流与电阻两端的电压成正比”。

请画出实验电路图，写出实验步骤，画出实验数据记录表格。

专题6：实验桌上有如下器材：符合实验要求的电源、电压表、电流表、电阻箱、滑动变阻器、开关等元件各一个，导线若干。

请利用上述器材，设计一个实验证明：当通过导体的电流一定时，导体消耗的电功率与导体的电阻成正比。
