当前位置:文档之家› 钢板桩支护计算方法[za]

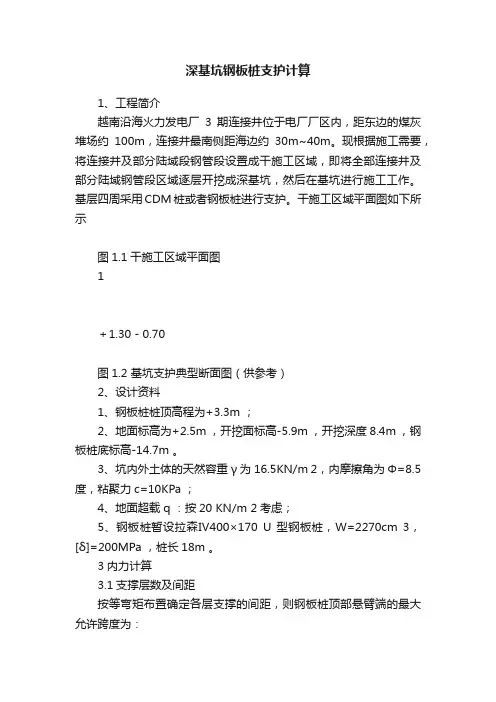

钢板桩支护计算方法[za]

钢板桩支护计算方法[za]
钢板桩支护计算方法[za]

拉森钢板桩计算

拉森钢板桩计算 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】

钢板桩设计 地质状况 本工程项目座落在张家港市北部长江南岸张家港化工保税区内。 厂区位于长江冲积平原的河漫滩地,地形平坦。原自然地坪标高较底,场地平均高程,现已采用吹砂回填,将厂区地坪标高提高。根据地质报告,本工程土质上层为吹填砂,以下分别为粉质粘土夹粉土;粉细砂夹粉土,土的抗压、抗剪强度均较低,且难以采取有效的降排水措施。目前厂区内地下水位较高,土质松软,地质情况较为复杂。 该区地质结构断面如下图所示: 电梯井形状 2 支撑式钢板桩挡土墙的构造 本工程采用内撑钢板桩挡土墙结构。其主要由钢板桩、支撑二部分组成,钢板桩起承受水平土压力防止土体沿滑动面滑动以及阻隔地下水的作用。它的稳定主要靠两道钢支撑使钢板桩保持垂直、稳定,并确保两侧土体不向基坑内发生位移,钢板桩应插入土体一定深度,防止土体滑动和基坑向上隆起。支撑式钢板桩支挡结构简单且便于施工,整个支挡系统均在基坑开挖过程中完成,作业(包括支撑和挖土)十分安全,施工质量容易保证,且较经济。3 钢板桩设计 其钢板桩和内钢支撑布置示意图如下: 钢板桩钢支撑立体布置图 安全围栏 上下通道 12m钢板桩

2000 钢板桩围檩及内支撑平面布置图 工字钢400×400围檩 φ377×10钢管支撑 φ630×12钢管支撑 4500 4500 本工程钢板桩采用Ⅳ型拉森钢板桩,长度为12m,宽度400mm。(即每块1m)。钢板桩水平围檩采用40号工字钢,内支撑采用Φ630×12的直撑钢管和Φ377×10的斜撑钢管。 为此,共需12米长的钢板桩数量: N =(A+B)×2÷ =(+)×2÷ = 160根。 本方案基坑开挖深度最深按计算,设二道水平支撑。第一道水平钢支撑中心布置在处,第二道水平钢支撑中心布置在处,这样下道支撑距基坑底约为。 4 钢板桩支撑体系设计及验算以及基底土抗隆起验算 对内支撑基坑,造成基坑失稳的直接原因一般可归纳为两类:结构不足(墙体、支撑等的强度或刚度不足)和地基土强度不足。 根据地质资料和现场实际情况分析,本工程可不考虑管涌和承压水,不进行钢板桩的抗渗透稳定性验算。本设计主要计算钢板桩、围檩、支撑在施工全过程中的强度和稳定性,以及为防止基坑整体滑动和基底土隆起所需的钢板桩插入深度。 根据地质报告,计算出排水管道施工区域土的有关加权平均指标如下: γ=18KN/m3 φ=20o C=8kpa 本设计计算时取C=0,不考虑地下水的作用。仅考虑被动土压力修正系数k=(见《深基坑工程设计施工手册》), 土压力计算 主动土压力系数Ka=tg2(45o-20o/2)= 被动土压力系数Kp=tg2(45o+20o/2)= 被动土压力修正系数k=,则:Kp=kKp= 如图A所示,图中B点为R 1和R 2 间的中间点(1/2点),C点为R 2 与基坑底面间的中 点。近似计算时,即认为R 1等于e 与e 1 间的三角形荷载,R 2 等于e 1 与e 2 间的梯形荷 载,土压力为:e i =K a γH i 。另考虑基坑边土体和机械行走等产生的附加荷载,按20KN/m2 计算。 上式中H i 为土压力计算高度。 其中H 1=1600;H B =3100; H 2 =4600;H C =5450;H 3 =6300。 经计算: e =0

拉森钢板桩支护方案计算书

桂林市西二环路道路建设工程排水管道 深基坑开挖施工方案计算书 一、工程概况 桂林市西二环路二合同段污水管道工程的起点K12+655,终点K17+748,埋设管道为聚氯乙烯双壁波纹管(Ф500)和钢筋砼管(Ф800),基础采用粗砂垫层,基础至管顶上50cm范围为粗砂回填,其上为级配碎石回填至路床;起点管道底部标高为150.277m,管道平均埋深为5.2米左右,最深为7.8米,地下水位较高,其中有局部里程段3.5m厚土层以下是流沙层,开挖时垮塌较严重,为防止开挖时坍塌事故发生,特制定该方案,施工范围为K12+655~K14+724段左侧污水管。 本段施工段地质为松散耕土、粉质粘土,地下水位高,遇水容易形成流砂。 二、方案计算依据 1、《桂林市西二环路道路建设工程(二期)施工图设计第三册(修改版-B)》(桂林市市政综合设计院)。 2、《市政排水管道工程及附属设施》(06MS201)。 3、《埋地聚乙烯排水管管道工程技术规程》(CECS164:2004)。 4、《钢结构施工计算手册》(中国建筑工业出版社)。 5、《简明施工计算手册》(中国建筑工业出版社)。 三、施工方案简述 1、钢板桩支护布置 钢板桩采用拉森ISP-Ⅳ型钢板桩,其长度为12米/根,每个施工段50m需260根钢板桩。根据施工段一般稳定水位154.0m和目前水位情况,取施工水位为154.00m。根据管沟开挖深度(4.7m),钢板桩支护设置1道型钢圈梁和支撑。以K14+100左侧排污管道钢板桩支护为例,桩顶标高为157.83m,桩底标高为148.83m,依次穿越松散耕土→粉质粘土层。 2、钢板桩结构尺寸及截面参数 拉森ISP-Ⅳ型钢板桩计算参数如下表所示:

浅谈双排灌注桩深基坑支护结构计算

浅谈双排灌注桩深基坑支护结构计算 摘要:深基坑双排灌注桩支护是在单排悬臂桩支护技术基础上新开发的一项技术。它仍属于悬臂式支护结构类型。工程实践证明:在稳定性较好的一般粘性土和砂土层中采用这种支护型式,与单排悬臂桩相比具有刚度大、位移小、支护高度大、节约投资等特点。 关键词:基坑支护;土压力;内力计算 0前言 单排悬臂桩支护已有较成熟的设计计算方法,而双排桩支护结构的设计计算则还处于研讨中,本文中依据作者近年来的工程施工设计实践经验,提出一套设计分析方法,供类似工程参考。 1 双排桩支护的受力特性 双排桩支护型式简单,前后排桩按一定排距布置成三角形或矩形平面,桩顶用现浇钢筋混凝土连梁或板连接起来,形成桩脚嵌固的刚架型式。它虽属于悬臂支护型式,但受力机理与单排悬臂桩有本质的区别。即桩间土对双排桩有土压力作用,而且作用力的大小与桩的排距大小有关,故双排桩支护结构可看成前后排桩都受到大小不等土压力作用的平面刚架。把土视为弹性体,并取矩形平面单元,把桩视为梁单元,利用有限元法分析得后排桩失去挡土作用的距离b max 为: 式中:h—桩的挡土高度;t—桩的理论埋深;μ—土 的波松比,μ≤0.5; 偏保守地取μ=0.5,t=0.2h代入式(1)得:b max≈1.6 h;同理,经分析得:后排桩受力超过前排桩的临界点满足: 因此,可将双排桩土压力分布大致分为三种情况: (1)当b ≤.125h时,后排桩承受全部土压力,前排桩通过横梁受到桩顶推力;双排桩土压力分布如图1(a);按库仑强度理论,图1中滑楔与水平面夹角为45°+ 。 (2)当1.6h>b>0.125h时,前、后排桩同时受到土压力作用,横梁可能受

钢板桩支护计算书

钢板桩支护计算书 以开挖深度3.5米和宽度1.1米为准计算一设计资料 1桩顶高程H: 1.900m 施工水位H2: 1.600m 管道沟槽支护方式二(适用于深度5- 5_ 空吕米) 2 地面标高H): 2.40m 开挖底面标咼H3:-1.100m 开挖深度H: 3.500m 3 土的容重加全平均值丫1:18.3KN/m? 原地面 来 O S AVI -HI V

土浮容重丫’ :10.0KN/m3 内摩擦角加全平均值①:20.10 ° 2 4 均布荷q:20.0KN/m2 5 每段基坑开挖长a=10.0m 基坑开挖宽b=1.1m 二外力计算 1 作用于板桩上的土压力强度及压力分布图 k a二tg2(45 ° - ? /2)=tg 2(45-20.10/2)=0.49 22 k p=tg 2(45° +? /2)=tg 2(45+20.10/2)=2.05 板桩外侧均布荷载换算填土高度h, h=q/r=20.0/18.3=1.09m 桩顶以上土压力强度Pa1 Pa i=r x( h+0.25)Ka=18.3 x (1.09+0.25) x 0.49=12.0KN/m2水位土压力强度Pa2 Pa 2=r x (h+3.5 -3.00 )Ka 2 =18. 3 x(1.09+3.5 -3.00 ) x 0.49=14.3KN/m2 开挖面土压力强度Pa3 Pa 3=[r x (h+3.5 -3.00 )+(r-rw)(3.00 +3.40)}Ka =[18.3 x (1.09+3.6 -3.00 )+(18.3-10) x (3.00 2 +3.40)] x 0.49=40.28KN/m2 三确定内支撑层数及间距 按等弯距布置确定各层支撑的30#B型钢板桩 能承受的最大弯距确定板桩顶悬臂端的最大允许跨度h:

(完整版)排桩支护设计与计算

排桩支护设计与计算 8.7.1概述 基坑开挖事,对不能放坡或由于场地限制而不能采用搅拌桩支护,开挖深度在6~10米左右时,即可采用排桩支护。排桩支护可采用钻孔灌注桩、人工挖孔桩、预制钢筋混凝土板桩或钢板桩。 图8-4排桩支护的类型 排桩支护结构可分为: (1)柱列式排桩支护当边坡土质尚好、地下水位较低时,可利用土拱作用,以稀疏钻孔灌注桩或挖孔桩支挡土坡,如图8-4a所示。 (2)连续排桩支护(图8-4b)在软土中一般不能形成土拱,支挡结构应该连续排。 密排的钻孔桩可互相搭接,或在桩身混凝土强度尚未形成时,在相邻桩之间做一根素混凝土树根桩把钻孔桩排连起来,如图8-4c所示。也可采用钢板桩、钢筋混凝土板桩,如图8-4d、e所示。 (3)组合式排桩支护在地下水位较高搭软土地区,可采用钻孔灌注排桩与水泥土桩防渗墙组合的方式,如图8-4f所示。 按基坑开挖深度及支挡结构受力情况,排桩支护可分为一下几种情况。 (1)无支撑(悬臂)支护结构:当基坑开挖深度不大,即可利用悬臂作用挡住墙后土体。 (2)单支撑结构:当基坑开挖深度较大时,不能采用无支撑支护结构,可以在支护结构顶部附近设置一单支撑(或拉锚)。 (3)多支撑结构:当基坑开挖深度较深时,可设置多道支撑,以减少挡墙挡压力。根据上海地区的施工实践,对于开挖深度<6m的基坑,在场地条件允许的情况下,可采用重力式深层搅拌桩挡墙较为理想。当场地受限制时,也可采用φ600mm密排悬臂钻孔桩,桩与桩之间可用树根桩密封,也可采用灌注桩后注浆或打水泥搅拌桩作防水帷幕;对于开挖深度在4~6m的基坑,根据场地条件和周围环境可选用重力式深层搅拌桩挡墙,或打入预制混凝土板桩或钢板桩,其后注浆或加搅拌桩防渗,设一道檩和支撑也可采用φ600mm钻孔桩,后面用搅拌桩防渗,顶部设一道圈梁和支撑;对于开挖深度为6~10米的基坑,以往采用φ800~1000mm的钻孔桩,后面加深层搅拌桩或注浆放水,并设2~3道支撑,支撑道数视土质情况、周围环境及围护结构变形要求而定;对于开挖深度大于10m的基坑,以往常采用地下连续墙,设多层支撑,虽然安全可靠,但价格昂贵。近来上海常采用φ800~1000mm 大直径钻孔桩代替地下连续墙,同样采取深层搅拌桩放水,多道支撑或中心岛施工法,这种支护结构已成功用于开挖深度达到13米的基坑。

钢板桩支护计算书

钢板桩支护计算书 Document number:PBGCG-0857-BTDO-0089-PTT1998

目录 1 计算依据 (1) 2 工程概况 (1) 3 结构设计 (1) 总体思路 (1) 钢板桩结构设计 (1) 4 材料主要参数及截面特性 (3) 5 计算结果 (3) 钢板桩计算 (4) 抗隆起验算 (5) 6 结论 (6)

仪征碧桂园地下车库钢板桩支护计算书 1 计算依据 ⑴《建筑施工计算手册》(中国建筑工业出版社) ⑵《土力学》(中国铁道出版社) ⑶《建筑力学》(中国建材工业出版社) 2 工程概况 仪征碧桂园一期工程位于仪征市天宁大道与文兴路交汇处西北隅,一期工程 主要由7栋32F(栋号为1~4#、7#、12#、13#)、5栋18F(栋号为5#、6#、 8#、10#、11#)住宅楼和4栋1~2F商业楼(栋号为8-1#、8-2#、10-1#、11- 1#)及1栋2F综合楼(栋号为9#)组成(栋号均为勘查院编号),其中高层住 宅楼为框架剪力墙结构,综合楼和商业楼为框架结构。在高层住宅楼下部均设一层地下室。场地地面整平标高与场区南侧文兴路大致相平。 地质情况自上而下依次为:①2素填土,②1淤泥质粉质粘土,②4淤泥质粉质粘土夹粉砂,③1含淤泥质粉质粘土夹粉砂,④1强风化泥质粉砂岩,④2中风化泥质粉砂岩。 3 结构设计 总体思路 地下车库基坑开挖采用钢板桩支护,围堰平面设置为单排。靠市政道路侧钢板桩开挖深度为,采用12m/根长拉森Ⅳ型钢板桩,为阻挡围堰外雨水流入,钢板桩顶高出原地面,四周设置高的护栏。 钢板桩结构设计 靠市政道路侧钢板桩平面及立面设计见图、图。

钢板桩计算

深基坑拉森钢板桩计算 计算依据为《建筑施工计算手册》 。挡土钢板桩根据基坑挖土深度、土质情况、地质条件和邻近建筑管线情况,选用多锚(支撑)板桩形式,对坑壁支护,以便基坑开挖。根据现场实际情况,基坑深度 1.29~4.5米,现按开挖深度5.0米计算,宽 2.5米, 钢板桩施工深度按9m 计算,单层支撑,撑杆每隔3m 一道。从剖面可知,沟槽施工关系到素填层、 粉质粘土及淤泥质中砂层。求得其加权平均值为:坑内、外土的天然容重加全平均值1γ,2γ均为:20KN/m3;内摩擦角加全平均值Φ:20°;粘聚力加全平均值c=10。 多支撑式板桩计算,钢板桩选用拉森Ⅲ型钢板桩,每延长米截面矩W=1600cm 3/m ,[f]=200Mpa 。支撑图附在后页。 一、内力计算 (1)作用于板桩上的土压力强度及压力分布见下图 土压力分布图 3248.8KN/m

2222tan (45/2)tan (4520.0/2)0.49 tan (45/2)tan (4520.0/2) 2.04a pi K K =-Φ=-==+Φ=+=。。。。 板桩外侧均布荷载换算填土高度h0, h0=q/r=20.0/20=1.0m 。 (2)计算反弯点位置。 假定钢板桩上土压力为零的点为反弯点,设其位于开挖面以下y 处,则有: 122()2pi a k y K H y γγ+=+- 整理得: 21212a pi a pi a k H y K k γγγ=-式中, 1γ,2γ——坑内外土层的容重加权平均值; H ——基坑开挖深度; Ka ——主动土压力系数; Kpi ——放大后的被动土压力系数。 2a 1pi 2a 200.49(1.0 5.0)210 1.4282100.720.0 2.0420.00.4920.0 2.0420.00.490.53m K H y K K γγγ??+??+??==--?-??-?= (3)按简支梁计算等值梁的最大弯矩和支点反力,其受力简图如下图所示。 2 钢板桩受力简图

(完整版)基坑支护结构的计算

第二部分 基坑支护结构的计算 支护结构的设计和施工,影响因素众多,不少高层建筑的支护结构费用已超过工程桩基的费用。为此,对待支护结构的设计和施工均应采取极慎重的态度,在保证施工安全的前提下,尽量做到经济合理和便于施工。 一、支护结构承受的荷载 支护结构承受的荷载一般包括 –土压力 –水压力 –墙后地面荷载引起的附加荷载。 1 土压力 ⑴主动土压力: 若挡墙在墙后土压力作用下向前位移时随位移增大,墙后土压力渐减小。当位移达某一数值时,土体内出现滑裂面,墙后土达极限平衡状态,此时土压力称为主动土压力,以Ea表示。 ⑵静止土压力: 若挡墙在土压力作用下墙本身不发生变形和任何位移(移动或滑动),墙后填土处于弹性平衡状态,则此时作用在挡墙上的土压力成为静止土压力。以E0表示。

(3)被动土压力: 若挡墙在外力作用下墙向墙背向移动,随位移增大,墙所受土的反作用力渐增大,当位移达一定数值时,土体内出现滑裂面,墙后土处被动极限平衡状态,此时土压力称为被动土压力,以Ep表示。 主动土压力计算 ?主动土压力强度

?无粘性土 粘性土 土压力分布 对于粘性土按计算公式计算时,主动土压力在土层顶部(H=0处)为负值,即

表明出现拉力区,这在实际上是不可能发生的。只计算临界高度以下的主动土压力。 土压力分布 可计算此种情况下的临界高度Zc,进而计算临界高度以下的主动土压力。

被动土压力计算 被动土压力强度?无粘性土粘性土

计算土压力时应注意 ?不同深度处土的内聚力C不是一个常数,它与土的上覆荷重有关,一般随深度的加大而增大,对于暴露时间长的基坑,土的内聚力可由于土体含水量的变化和氧化等因素的影响而减小甚至消失。 ?、C 值是计算侧向土压力的主要参数,但在工程桩打设前后的、C值是不同的。在粘性土中打设工程桩时,产生挤土现象,孔隙水压力急剧升高, 对、C值产生影响。另外,降低地下水位也会使、C值产生变化。 水压力 作用于支护结构上的水压力一般按静水压力考虑。有稳态渗流时按三角形分布计算。 在有残余水压力时, 水压力按梯形分布。

钢板桩基坑支护计算书

钢板桩基坑支护计算书

一、结构计算依据 1、国家现行的建筑结构设计规范、规程行业标准以及广东省建筑行 业强制性标准规范、规程。 2、提供的地质勘察报告。 3、工程性质为管线构筑物,管道埋深4.8~4.7米。 4、本工程设计,抗震设防烈度为六度。 5、管顶地面荷载取值为:城-A级。 6、本工程地下水位最小埋深为2.0m。 7、本工程基坑计算采用理正深基坑支护结构计算软件。

(1)内支撑计算 内支撑采用25H 型钢 A=92.18cm 2 i x =10.8cm i y =6.29cm Ix=10800cm 4 Iy=3650cm 4 Wx=864cm 3 ][126.11529 .6725][13.678 .10725λλλλ=== <===y y x i l i l x 查得464 .0768.0==y x ?? 内支撑N=468.80kN ,考虑自重作用,M x =8.04N ·m MPa f A N fy y 215][6.1091018.92464.01080.4682 3 =<=???=?=? MPa f Wx Mx A N fx x 215][05.58107.1361004.810117768.01080.4684 6 23=<=??+???=+?=? (2)围檩计算 取第二道围檩计算,按2跨连续梁计算,采用30H 型钢 A=94.5cm 2 i x =13.1cm i y =7.49cm Ix=20500cm 4 Iy=6750cm 4 Wx=1370cm 3 [ 计算结果 ] 挡土侧支座负弯距为:M max =0.85×243.3kN ·m=206.8kN ·m ,跨中弯矩为M max =183.4kN ·m 支座处: MPa cm m kN Wx M 9.15013708.206max 13 =?==σ,考虑钢板桩结构自身的抗弯作用,可满足安全要求。 跨中:][87.13313704.183max 23 σσ<=?== MPa cm m kN Wx M

排桩支护验算

排桩支护验算 ---------------------------------------------------------------------- [ 支护方案 ] ---------------------------------------------------------------------- 排桩支护 ---------------------------------------------------------------------- [ 基本信息 ]

---------------------------------------------------------------------- [ 超载信息 ] ---------------------------------------------------------------------- [ 附加水平力信息 ] ---------------------------------------------------------------------- [ 土层信息 ] ---------------------------------------------------------------------- [ 土层参数 ]

---------------------------------------------------------------------- [ 土压力模型及系数调整 ] ---------------------------------------------------------------------- 弹性法土压力模型: 经典法土压力模型: ---------------------------------------------------------------------- [ 工况信息 ] ---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 设计结果 ] ---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 结构计算 ]

钢板桩计算公式

钢板桩支护计算书 以桩号2c0+390处的开挖深度,4C0+001.5处的开挖宽度为准(本项目的最大开挖深度和宽度) 一设计资料 1桩顶高程H1:4.100m 施工水位H2:3.000m 2 地面标高H0:4.350m 开挖底面标高H3:-3.400m 开挖深度H:7.7500m 3土的容重加全平均值γ1:18.3KN/m3 土浮容重γ’: 10.0KN/m3 内摩擦角加全平均值Ф:20.10° 4均布荷q:20.0KN/m2 5基坑开挖长a=20.0m 基坑开挖宽b=9.0m 二外力计算 1作用于板桩上的土压力强度及压力分布图 ka=tg2(45°-φ/2)=tg2(45-20.10/2)=0.49 kp=tg2(45°+φ/2)=tg2(45+20.10/2)=2.05 板桩外侧均布荷载换算填土高度h, h=q/r=20.0/18.3=1.09m 桩顶以上土压力强度Pa1 Pa1=r×(h+0.25)Ka=18.3×(1.09+0.25) ×0.49=12.0KN/m2

水位土压力强度Pa2 Pa2=r×(h+4.35 -3.00 )Ka =18.3×(1.09+4.35 -3.00 )× 0.49=21.8KN/m2 开挖面土压力强度Pa3 Pa3=[r×(h+4.35 -3.00 )+(r-rw)(3.00 +3.40)}Ka =[18.3×(1.09+4.35 -3.00 )+(18.3-10) ×(3.00 +3.40)] ×0.49=47.8KN/m2 开挖面水压力(围堰抽水后)Pa4: Pa4=γ(3.00+3.40)=10×(3.00+3.40)=64.0KN/m2 三确定内支撑层数及间距 按等弯距布置确定各层支撑的Ⅲ型钢板桩 能承受的最大弯距确定板桩顶悬臂端的最大允许跨度h: 弯曲截面系WZ0=0.001350m3,折减系数β=0.7 采用值WZ=βWZ0=0.00135×0.7=0.000945m3 容许抗拉强[σ]= 200000.0KPa 由公式σ=M/Wz得: 最大弯矩M0=Wz×[σ]=189.0KN*m 1假定最上层支撑位置与水位同高,则支点处弯矩 M'=Pa1*(H1-H2)2/2+(Pa2-Pa2)(H1-H2)2/6=9.2KN*m

钢板桩设计计算

钢板桩设计计算及施工方案 本标段施工范围内共有75个承台,分8种类型: A类承台:下部采用9根φ1.0 m钻孔灌注桩,承台尺寸为8.4×7m(横×顺), 厚2.4m。主要适用于30+30m跨径组合; B类承台: 下部采用9根φ1.2m 钻孔灌注桩,承台尺寸为8.4×8.2m(横×顺), 厚2.6m。主要适用于40+40m跨径组合; C类承台: 下部采用8根φ1.0 m钻孔灌注桩,承台尺寸为8.4×7m(横×顺), 厚2.4m。主要适用于25+25m跨径组合; D类承台: 下部采用8根φ1.2 m钻孔灌注桩,承台尺寸为8.4×8.2m(横×顺), 厚2.6m。主要适用于30+40m跨径组合; E类承台: 下部采用6根φ1.2 m钻孔灌注桩,承台尺寸为8.4×5.34m(横×顺), 厚2.5m。主要适用于25+30m跨径组合(斜交20°); F类承台: 下部采用9根φ1.2 m钻孔灌注桩,承台尺寸为8.4×8.34m(横×顺), 厚2.6m。主要适用于33.5+33.5m跨径组合(斜交20°); G类承台: 下部采用9根φ1.2 m钻孔灌注桩,承台尺寸为8.4×8.872m(横×顺), 厚3.0m。主要适用于40+40m跨径组合(斜交40°); H类承台: 下部采用10根φ1.0m钻孔灌注桩,承台尺寸为27.0×4.5m(横×顺), 厚 1.5m。主要适用于桥台基础;拟采用拉森Ⅳ型钢板桩实施围护,以确保基坑安全开挖、承台结构和墩身结构的顺利施工。 二、地质情况 根据地质勘察报告显示:勘察深度范围内(河床底至钻孔桩底)可分为7个地质单元层,钢板桩深度主要在:⑴层为近代人工堆填土,⑵黄~灰黄色粘土和灰黄~灰色砂质粉土,(3)灰色粉质粘土 三、钢板桩施工方案 1、钢板桩的选用

悬臂钢筋混凝土排桩支护结构设计计算书

悬臂支护结构设计计算书计算依据: 1、《建筑基坑支护技术规程》JGJ120-2012 2、《建筑施工计算手册》江正荣编著 3、《实用土木工程手册》第三版杨文渊编著 4、《施工现场设施安全设计计算手册》谢建民编著 5、《土力学与地基基础》 一、参数信息 1、基本参数

条形局部荷载 3.5 4 4 / 0 矩形局部荷载 4 5 5 6 2 结构重要性系数γ0 1 综合分项系数γF 1.25 嵌固稳定安全系数K e 1.2 圆弧滑动稳定安全系数K s 1.3 突涌稳定安全系数K h 1.1 土压力分布示意图

附加荷载布置图 1、主动土压力计算 1)主动土压力系数 K a1=tan2(45°- φ1/2)= tan2(45-12/2)=0.656; K a2=tan2(45°- φ2/2)= tan2(45-12/2)=0.656; K a3=tan2(45°- φ3/2)= tan2(45-18/2)=0.528; K a4=tan2(45°- φ4/2)= tan2(45-18/2)=0.528; K a5=tan2(45°- φ5/2)= tan2(45-18/2)=0.528; K a6=tan2(45°- φ6/2)= tan2(45-18/2)=0.528; 2)土压力、地下水产生的水平荷载 第1层土:0-0.8m H1'=[∑γ0h0+∑q1]/γi=[0+3]/19=0.158m P ak1上=γ1H1'K a1-2c1K a10.5=19×0.158×0.656-2×10×0.6560.5=-14.229kN/m2 P ak1下=γ1(h1+H1')K a1-2c1K a10.5=19×(0.8+0.158)×0.656-2×10×0.6560.5=-4.258kN/m2 第2层土:0.8-2m H2'=[∑γ1h1+∑q1]/γsati=[15.2+3]/20=0.91m P ak2上=γsat2H2'K a2-2c2K a20.5=20×0.91×0.656-2×10×0.6560.5=-4.26kN/m2 P ak2下=γsat2(h2+H2')K a2-2c2K a20.5=20×(1.2+0.91)×0.656-2×10×0.6560.5=11.484kN/m2 第3层土:2-4m

钢板桩计算

钢板桩计算 公司内部编号:(GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

深基坑拉森钢板桩计算 计算依据为《建筑施工计算手册》。挡土钢板桩根据基坑挖土深度、土质情况、地质条件和邻近建筑管线情况,选用多锚(支撑)板桩形式,对坑壁支护, 以便基坑开挖。根据现场实际情况,基坑深度~米,现按开挖深度米计算,宽米, 钢板桩施工深度按9m计算,单层支撑,撑杆每隔3m一道。从剖面可知,沟槽施工 关系到素填层、粉质粘土及淤泥质中砂层。求得其加权平均值为:坑内、外土 的天然容重加全平均值1γ,2γ均为:20KN/m3;内摩擦角加全平均值Φ:20°; 粘聚力加全平均值c=10。 多支撑式板桩计算,钢板桩选用拉森Ⅲ型钢板桩,每延长米截面矩 W=1600cm3/m,[f]=200Mpa。支撑图附在后页。 一、内力计算 (1)作用于板桩上的土压力强度及压力分布见下图 板桩外侧均布荷载换算填土高度h0, h0=q/r=20=1.0m。 (2)计算反弯点位置。 假定钢板桩上土压力为零的点为反弯点,设其位于开挖面以下y处,则有:整理得: 式中,1γ,2γ——坑内外土层的容重加权平均值; H——基坑开挖深度; Ka——主动土压力系数; Kpi——放大后的被动土压力系数。

(3)按简支梁计算等值梁的最大弯矩和支点反力,其受力简图如下图所示。 由0Q M =∑得: 解得: R=m Q=+×5/2+× =m (4)计算钢板桩的最小入土深度。 根据公式得: 由公式得:最小入土深度 t=×(+)= H 桩总长=+= <9m(拉森钢板桩),符合要求。 (4)板桩稳定性验算 板桩入土深度除保证本身的稳定外,还应保证基坑底部在施工期间不会出现隆起和管涌现象。 A 、基坑底后隆起验算 当墙背后的土柱重量超过基坑底面以下的地基承载力时,地基上的塑性平衡状态便受到破坏,墙背后的土就会发生从墙脚下向基坑内流动,基坑底面向上隆起,坑顶下陷的现象。为防止这种现象发生,应验算挡墙入土深度能否满足抵抗基坑底隆起的要求。 Ks=(γtNq+cNc)/[ γ(h+t)+q] 式中 t ——墙体入土深度(m ); 取t= h ——基坑开挖深度(m ); 取h= γ——坑底及墙后土体的密度(KN/m 3); M max 29.8KN/m 2钢板桩受力简图44.8KN/m

钢板桩支护计算手册

钢板桩支护计算手册文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)

支护计算书 一.设计资料 该项目的支护结构非主体结构的一部分;开挖深度为9.7m<10m ;在等于开挖深度的水平距离内无临近建筑物。故可以认为该坑的安全等级为二级。重要性系数取γ0=1.0。 地面标高:-0.5m 基础底面标高:-10.2m 开挖深度:9.7m 地下水位:-1.5m 地面均布荷载:20kN/m 2 土层:地表层有1m 厚的杂填土,其下为均质粉质粘土 基坑外侧的粘土都看做饱和粘土;基坑内侧因为排水,看做有1.8m 深含水量16%的粘土,其下为饱和粘土。 二.选择支护形式 由于土质较好,水位较高,开挖深度一般,故选择钢板桩加单层土层锚杆支护。 三.土压力计算 1.竖向土压力的计算 公式:j mj rk z γσ= 基坑外侧:

基坑内侧: 2.主动土压力的计算 取0'2 a e 主动土压力零点: 主动土压力示意图 3.被动土压力的计算 4.土压力总和 开挖面以上只有主动土压力。 开挖面以下: 再往下,每米增加29.45kpa 的负向土压力。 1m 条带中,土压力分块的合力 压力区块 压力合力(kN ) 距上端距离(m ) 距下端距离(m ) 119.73k

四.嵌固深度计算 1.反弯点 解得h=0.569m 2.支点力T c1 设支点位于地面以下4m,即支点处标高为-4,5m 对反弯点处弯矩为0 3.嵌固深度h d 用软件解如下方程 求最小h d, 161.66*(x+5.7)+(29.45*x+41.04)*(x-1.8)*(x-1.8)/6+19.296*(x-1.39)- 1.2*(15.19+275.74+4.125)*x-1.2*845.57=0 =7.500m 解得h d 五.弯矩计算 根据《建筑基坑支护技术规程》(JGJ120-99)的规定按下列规定计算其设计值:截面弯矩设计值M M=1.25γ0M c 式中γ ——重要性系数,取1.0 1.锚固点弯矩设计值 2.剪力为0处弯矩设计值(开挖面上方) 设地面到该点距离为 h 2 3.剪力为0处弯矩设计值(开挖面下方) 设开挖面到该点距离为 h 3

钢板桩受力计算

钢板桩受力计算 一、基坑尺寸及其水位情况 根据施工及设计要求,基坑尺寸设计为:26.2m×14.2m,水池顶面标高+0.2m,基坑底面标高为:-4.6m(局部较深位于基坑中间部位,对支护影响较小)地下水位-0.5m。 二、钢板桩围堰设计 我部计划在基坑开挖中选用长度为12mIV型拉森钢板桩。围壈材料选用H300型钢(300*300*10*15),支撑选用300*16圆钢管。围堰尺寸定为:26.2m×14.2m。 H300型钢(300*300*10*15)截面参数 Ix=19932.75cm4 Iy=6752.25cm4 Wx=1328.85cm3 ix=13.05cm iy=7.59cm 截面积A=117cm2 300*16圆钢管截面参数 Ix=14438.136cm4 ix=10.056cm 截面积A=142.754cm2 IV钢板桩截面参数: A=236cm2, Ix=39600cm4, Wx=2200cm3 三、设计计算 1、土层物理力学指标: 根据本工程岩土勘察报告,可采用消防水池附近处B2点勘测成果,平均重度为17.8KN/m3,平均内摩擦角为15。。平均粘聚力15.9KPa。开挖深度按4.6m考虑。

2、整体稳定性分析 因本工程设置了支撑,故未进行整体性验算。 3、钢板桩入土深度验算及板桩选择 按单锚浅埋板桩计算假定上端为简支,下端为自由支撑,这种板桩相当于单跨简支梁,作用在钢板桩上位为被动土压力,压力坑底以下的土重度不考虑浮力影响。平均重度均为:17.8KN/M3,平均内摩擦角为15。。开挖深度H=4.6m。坑沿活载根据经验按照11KN考虑。 本工程根据《公路施工手册-桥涵》,水文地质为第二种情况,内摩擦角取δ=15。,单撑——形式(二),坑沿活载11KN/m2。查图2-2-53,曲线2-2计算如下: ⑴固定荷载: h=1.1*H=1.1*4.6=5.06m M=0.2*H3 =194.7KN.m R=0.35*H2=50.8KN ⑵活荷载:(活荷载取值11KN/m2,相当于图列活荷载34KN/m2的32%) 32%Δh=1.1*0.32=0.352m 32%ΔM=(0.8*H+0.9*H2)*0.32=72.7KN.m 32%ΔR=(0.65+1.7H)*0.32=27.1KN ⑶固+活 h+32%Δh=5.4m(所需最小入土深度) M+32%ΔM=266.9KN.m R+32%ΔR=77.9KN ⑷板桩选择(钢板桩是IV号钢,常用容许弯曲应力为

钢板桩计算方案

设计单位:X X X 设 计 院 设 计 人:X X X 设计时间:2010-03-21 15:03:44 ---------------------------------------------------------------------- [ 支护方案 ] ---------------------------------------------------------------------- 连续墙支护 ---------------------------------------------------------------------- [ 基本信息 ] ---------------------------------------------------------------------- 内力计算方法增量法 规范与规程《建筑基坑支护技术规程》 JGJ 120-99 基坑等级二级 基坑侧壁重要性系 1.00 数γ0 基坑深度H(m) 4.700 嵌固深度(m) 5.300 墙顶标高(m)-1.000 连续墙类型钢板桩 127.00 ├每延米板桩截面 面积A(cm2) ├每延米板桩壁惯6600.00

性矩I(cm4) 600.00 └每延米板桩抗弯 模量W(cm3) 有无冠梁无 放坡级数1 超载个数0 ---------------------------------------------------------------------- [ 放坡信息 ] ---------------------------------------------------------------------- 坡号台宽(m)坡高(m)坡度系数 1 1.000 1.0000.500 ---------------------------------------------------------------------- [ 土层信息 ] ---------------------------------------------------------------------- 土层数4坑内加固土否 内侧降水最终深度(m) 5.000外侧水位深度(m) 1.500 弹性法计算方法m法 ---------------------------------------------------------------------- [ 土层参数 ] ---------------------------------------------------------------------- 层号土类名称层厚重度浮重度粘聚力内摩擦角 (m)(kN/m3)(kN/m3)(kPa)(度) 1素填土0.6018.0---15.0014.60 2粘性土 3.6019.07.024.007.80 3粉砂 2.0018.87.08.0026.60

理正7.0钢板桩支护计算书.docx

---------------------------------------------------------------------- [支护方案] ---------------------------------------------------------------------- 排桩支护 ---------------------------------------------------------------------- [基本信息] ---------------------------------------------------------------------- 规范与规程《建筑基坑支护技术规程》JGJ 120-2012内力计算方法增量法 基坑等级三级 基坑侧壁重要性系数γ 00.90 基坑深度 H(m) 4.500 嵌固深度 (m) 4.500 桩顶标高 (m)0.000 桩材料类型钢板桩 ├每延米截面面积 A(cm2)236.00 ├每延米惯性矩 I(cm 4)39600.00 └每延米抗弯模量32200.00 W(cm) └抗弯 f(N/mm2)205

有无冠梁无 放坡级数0 超载个数1 支护结构上的水平集中力0 ---------------------------------------------------------------------- [ 超载信息 ] ---------------------------------------------------------------------- 超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m) 110.000--------------- ---------------------------------------------------------------------- [ 附加水平力信息] ---------------------------------------------------------------------- 水平作用类型水平力值作用深度是否参与是否参与 力 序号(kN)(m)倾覆稳定整体稳定 ---------------------------------------------------------------------- [ 土层信息 ] ---------------------------------------------------------------------- 土层数3坑内加固土否 内侧降水最终深度 (m) 5.000外侧水位深度 (m) 5.000 弹性计算方法按土层指定ㄨ弹性法计算方法m法 基坑外侧土压力计算方法主动 ---------------------------------------------------------------------- [ 土层参数 ] ---------------------------------------------------------------------- 层号土类名称层厚重度浮重度粘聚力内摩擦角承载力特 (m)(kN/m 3)(kN/m 3)(kPa)( 度 )征值 (kPa) 1粗砂 1.3019.2--- 5.0034.000.0 2粉砂 4.0018.08.0 5.0027.00150.0 3粘性土8.0019.79.7------150.0 层号与锚固体摩粘聚力内摩擦角水土计算方法m,c,K 值抗剪强度擦阻力 (kPa)水下 (kPa)水下 ( 度 )(kPa) 1110.0---------m法20.22---230.0 3.0027.00分算m法12.38---365.032.0018.00合算m法7.88--- ----------------------------------------------------------------------

m钢板桩m深基坑计算

m钢板桩m深基坑计算文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)

工程名称 钢 板 桩 围 堰 计 算 书 编制: 审核: 项目部 计算依据 1、《钢结构设计规范》GB50017-2003 2、《软土地区工程地质勘察规范》JGJ83-91 3、《公路桥涵地基与基础设计规范》JTGD63-2007 4、《铁路桥涵设计基本规范》 5、施工图 6、浙江省工程勘察院提供的《岩土工程勘察报告》 7、参考文献: 《基坑工程设计手册》 李克钏,罗书学.基础工程.北京:中国铁道出版社

第二章工程地质及相关参数 工程地质及相关参数 沟槽开挖所处土层0-1m 为黄土,相关参数如下:γ1=17.6KN /m 3,c 1=15.0KPa,φ1=25ο。沟槽开挖所处土层1-9m 为中砂,相关参数如下:γ2=18KN /m 3,φ2=33ο。 根据现场地形沟槽开挖施工图,最不利状态下计算,开挖土层全部按照中砂层考虑,沟槽基坑开挖计算深度6m ,宽度为4m ,钢板桩长度9m ,支撑横梁距钢板桩顶面距离为1m ,内支撑沿沟槽向每4m 设置一道,基坑上方处两层砖混结构民房及施工荷载按均布荷载考虑q=20 KN /m 2。 沟槽开挖示意图: 挡墙支撑系 土层 土层 土层 支护挡墙采用拉森钢板桩,钢板桩有效幅宽W=400mm ,有效高度170mm ,t=。相关参数为:A=,Wx=2270cm3,Ix=38600cm4,[σ]=180MPa 支撑横梁采用H400×400×13×21型钢,相关参数为:A=,W x =,I x =,i x =, [σ]=200MPa; 内支撑采用?300×10钢管,相关参数为:A=,W=,I=,i=,[σ]=200MPa; 第三章钢板桩及支撑系统验算
