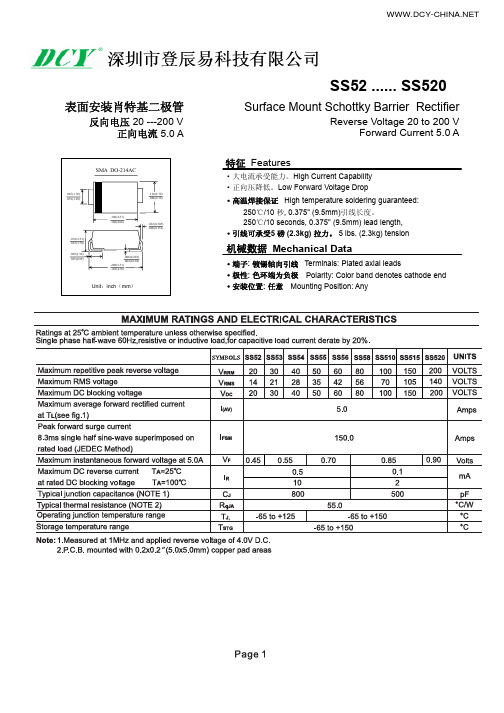

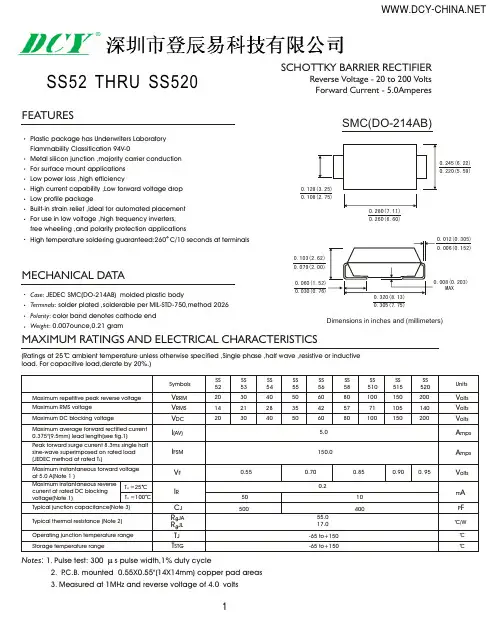

SS52 THRU SS520SCHOTTKY BARRIER RECTIFIERReverse Voltage - 20 to 200 Volts Forward Current - 5.0AmperesFEATURESMECHANICAL DATAMAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICSPlastic package has Underwriters Laboratory Flammability Classification 94V-0Metal silicon junction ,majority carrier conduction For surface mount applications Low power loss ,high efficiencyHigh current capability ,Low forward voltage drop Low profile packageBuilt-in strain relief ,ideal for automated placement For use in low voltage ,high frequency inverters,free wheeling ,and polarity protection applicationsHigh temperature soldering guaranteed:260 C/10 seconds at terminalsCase : JEDEC SMC(DO-214AB) molded plastic bodyT erminals : solder plated ,solderable per MIL-STD-750,method 2026Polarity : color band denotes cathode end Weight : 0.007ounce,0.21 gram(Ratings at 25 C ambient temperature unless otherwise specified ,Single phase ,half wave ,resistive or inductive load. For capacitive load,derate by 20%.)Dimensions in inches and (millimeters)SMC(DO-214AB)0.260(6.60)0.305(7.75)Notes : 1.Pulse test: 300 s pulse width,1% duty cycle2. P .C.B. mounted 0.55X0.55"(14X14mm) copper pad areas3.Measured at 1MHz and reverse voltage of4.0 volts10.010.0010.0110.110200.11030609012050101101000.20.40.60.81.01.61.41.2FIG.1-FORWARD CURRENT DERATING CURVEFIG.2-MAXIMUM NON-REPETITIVE PEAK FORWARD SURGE CURRENTFIG.3-TYPICAL INSTANTANEOUS FORWARD CHARACTERISTICSFIG.4-TYPICAL REVERSE CHARACTERISTICSI N S T A N T A N E O U S F O R W A R D C U R R E N T ( A M P E R E S )I N S T A N T A N E O U S R E V E R S E C U R R E N T (m A )P E A K F O R W A R D S U R G EC U R R E N T (A MP E R E S )INSTANTANEOUS FORWARD VOLTAGE (VOLTS)REVERSE VOLTAGE. VOLTS T , PULSE DURATION ,sec.PERCENT OF RATED PEAK REVERSE VOLTAGE%NUMBER OF CYCLES AT 60Hz101100.10.10.011101001001000100FIG.5-TYPICAL JUNCTION CAPACITANCEFIG.6-TYPICAL TRANSIENT THERMAL IMPEDANCEJ U N C T I O N C A P A C I T A N C E (p F )T R A N S I E N T T H E R M A L I M P E D A N C E , C / W204060801001201502.03.04.05.01.0A V E R A G E F O R W A R D C U R R E N T A M P E R E SLEAD TEMPERATURE ( C)2SS52 THRU SS520SCHOTTKY BARRIER RECTIFIERReverse Voltage - 20 to 200 Volts Forward Current - 5.0Amperes。

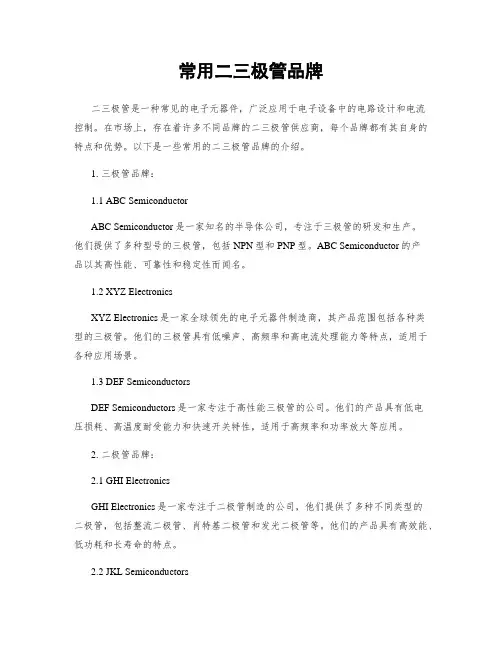

常用二三极管品牌二三极管是一种常见的电子元器件，广泛应用于电子设备中的电路设计和电流控制。

在市场上，存在着许多不同品牌的二三极管供应商，每个品牌都有其自身的特点和优势。

以下是一些常用的二三极管品牌的介绍。

1. 三极管品牌：1.1 ABC SemiconductorABC Semiconductor是一家知名的半导体公司，专注于三极管的研发和生产。

他们提供了多种型号的三极管，包括NPN型和PNP型。

ABC Semiconductor的产品以其高性能、可靠性和稳定性而闻名。

1.2 XYZ ElectronicsXYZ Electronics是一家全球领先的电子元器件制造商，其产品范围包括各种类型的三极管。

他们的三极管具有低噪声、高频率和高电流处理能力等特点，适用于各种应用场景。

1.3 DEF SemiconductorsDEF Semiconductors是一家专注于高性能三极管的公司。

他们的产品具有低电压损耗、高温度耐受能力和快速开关特性，适用于高频率和功率放大等应用。

2. 二极管品牌：2.1 GHI ElectronicsGHI Electronics是一家专注于二极管制造的公司，他们提供了多种不同类型的二极管，包括整流二极管、肖特基二极管和发光二极管等。

他们的产品具有高效能、低功耗和长寿命的特点。

2.2 JKL SemiconductorsJKL Semiconductors是一家知名的半导体公司，其二极管产品广泛应用于各种电子设备中。

他们的二极管具有高速开关、低反向漏电流和高温度耐受能力等特点，适用于各种电路设计需求。

2.3 MNO ElectronicsMNO Electronics是一家提供各种二极管解决方案的公司。

他们的产品包括普通二极管、快恢复二极管和肖特基二极管等，适用于不同的应用场景。

MNO Electronics的二极管具有高可靠性、低功耗和快速开关特性。

以上仅是常见的二三极管品牌的介绍，市场上还有许多其他品牌可供选择。

肖特基（SCHOTTKY）系列二极管本文主要介绍济南半导体所研制生产的肖特基二极管系列产品。

介绍军品级、工业品级肖特基二极管的种类、性能特点、正反向电参数。

对产品的正向直流参数、反向温度特性及正向、反向抗烧毁能力等进行了质量分析，并与国外公司制造的同类产品进行了比较。

最后，着重介绍了2DK030高可靠肖特基二极管的性能特点用途，1N60超高速肖特基二极管的性能特点用途，以及功率肖特基二极管在开关电源方面的应用。

本文主要包括下面六个部分：一．肖特基二极管简介二．我所肖特基二极管生产状况三．我所肖特基二极管种类四．我所肖特基二极管的特点及性能质量分析五．介绍我所生产的两种肖特基二极管(1)2DK030高可靠肖特基二极管(2)1N60超高速肖特基二极管六．功率肖特基二极管在开关电源方面的应用下面只对部分常用的参数加以说明(1) V F正向压降Forward Voltage Drop(2) V FM最大正向压降Maximum Forward Voltage Drop(3) V BR反向击穿电压Breakdown Voltage(4) V RMS能承受的反向有效值电压RMS Input Voltage(5) V RWM 反向峰值工作电压Working Peak ReverseVoltage(6) V DC最大直流截止电压Maximum DC BlockingVoltage(7) T rr反向恢复时间Reverse Recovery Time(8) I F(AV)正向电流Forward Current(9) I FSM最大正向浪涌电流Maximum Forward SurgeCurrent(10) I R反向电流Reverse Current(11) T A环境温度或自由空气温度Ambient Temperature(12) T J工作结温Operating Junction Temperature(13) T STG储存温度Storage Temperature Range(16) T C管子壳温Case Temperature一．肖特基二极管简介：同普通硅二极管一样，肖特基二极管也是具有单向导电特性的硅二极管。

SS32 THRU SS36SURFACE MOUNT SCHOTTKY BARRIER RECTIFIERReverse Voltage -20 to 60 Volts Forward Current -3.0 AmperesFEATURES♦ Plastic package has Underwriters Laboratory Flammability Classification 94V-0♦ For surface mount applications ♦ Low profile package♦ Built-in strain relief, ideal for automated placement ♦ Easy pick and place ♦ Metal silicon junction, majority carrier conduction♦ Low power loss, high efficiency♦ High current capability, low forward voltage drop♦ For use in low voltage, high frequency inverters, free wheeling, and polarity protection applications ♦ High temperature soldering:250°C/10 seconds at terminalsMECHANICAL DATACase:JEDEC DO-214AB molded plastic bodyTerminals:Solder plated, solderable per MIL-STD-750,Method 2026Polarity:Color band denotes cathode end Weight:0.007 ounce 0.25 gramMAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICSRatings at 25°C ambient temperature unless otherwise specified.SYMBOLS SS32SS33SS34SS35SS36UNITSDevice marking codeS2S3S4S5S6Maximum repetitive peak reverse voltage V RRM 2030405060Volts Maximum RMS voltage V RMS 1421283542Volts Maximum DC blocking voltageV DC 2030405060Volts Maximum average forward rectified current at T L (SEE FIG.1) (NOTE 2)I (AV) 3.0Amps Peak forward surge current8.3ms single half sine-wave superimposed on I FSM100.0Ampsrated load (JEDEC Method)Maximum instantaneous forward voltage at 3.0A(NOTE 1)V F 0.500.75Volts Maximum DC reverse current (NOTE 1)T A =25°C 0.5at rated DC blocking voltage T A =100°C I R 20.010.0mA Typical thermal resistance (NOTE 2)R ΘJA 55.0R ΘJL 17.0°C/WOperating junction temperature range T J -55 to +125-55 to +150°C Storage temperature rangeT STG-55 to +150°CNOTES:(1) Pulse test:300µs pulse width, 1% duty cycle(2) P .C.B.mounted 0.55 x 0.55”(14 x 14mm) copper pad areasDO-214ABDimensions in inches and (millimeters)。

国内常用肖特基二极管型号在集结在电子元器件这个行业里面，会用到肖特基二极管的人很多，而且肖特基二极管本身的型号和封装也非常的多，所以下面由银联宝电子科技小编来为大家简单介绍一下，肖特基二极管常用的几种型号和封装。

一、肖特基二极管常用型号产品图肖特基二极管二、肖特基二极管型号大全TO-220AB:MBR20100CT、MBR10100CT、MBR2045CT、MBR1645CT、MBR30100CT、MBR10150CT、MBR3045CT、MBR20150CT、MBR1045CT。

ITO-220AB:MBR20100FCT、MBR10100FCT、MBR2045FCT、MBR1645FCT、MBR30100FCT、MBR10150FCT、MBR3045FCT、MBR20150FCT、MBR1045FCT。

TO-247:MBR4045PT、MBR30100PT、MBR40100PT、MBR60100PT、MBR40150PT、MBR30200。

TO-263:MBR30150DC、MBR3060DC、MBR3045DC、MBR20150DC、MBR2045DC、MBR20100DCSMA:SS12、SS14、SS15、SS16、SS120、SS22、SS24、SS26、SS32、SS34、SS36。

SMB: SS52、SS54、SS56、SS33、SS24、SS25、SS26、SS34、SS35、M7、SB240-SR260、SR2100、SR3100、SR540-SR560、SR5100、1N4007、1N5819。

三、肖特基二极管的特性1．肖特基二极管的正向压降比快恢复二极管的正向压降要低很多，而且肖特基二极管自身的功耗较小，效率高。

2．由于肖特基二极管的反向电荷恢复时间极短，所以适宜工作在高频状态下。

3．而且肖特基二极管能耐受高浪涌电流。

4．以前的肖特基二极管反向耐压一般在200V以下，但现在的技术可以做到高达1000V的产品，所以肖特基二极管的应用范围十分广阔。

ss310二极管的参数
SS310是一种常见的二极管型号，通常被用于整流和电压调节
等电路中。

它是一种高效的快速恢复二极管（Fast Recovery Diode），具有以下主要参数：
1. 最大正向电压（VRRM），SS310二极管的最大正向电压通常
为100V，这意味着在正向工作时，其电压不应超过100V。

2. 平均整流电流（IO(AV)），SS310二极管的平均整流电流通
常为3A，这意味着在正常工作条件下，它可以承受最大3安培的电流。

3. 最大反向峰值电流（IFRM），SS310二极管的最大反向峰值
电流通常为50A，这是指在反向工作时，瞬间可以承受的最大电流。

4. 正向压降（VF），SS310二极管的正向压降通常为1V左右，这是指在正向工作时的电压损失。

5. 反向恢复时间（trr），SS310二极管的反向恢复时间通常
为150ns左右，这是指在反向电压变为正向电压时，二极管从导通
到截止的时间。

此外，SS310二极管还具有较高的工作温度范围、较低的反向漏电流等特性。

这些参数使得SS310二极管在各种电路中都有着广泛的应用。

需要注意的是，以上参数是典型值，实际使用时应结合具体的电路设计和工作条件进行综合考虑。

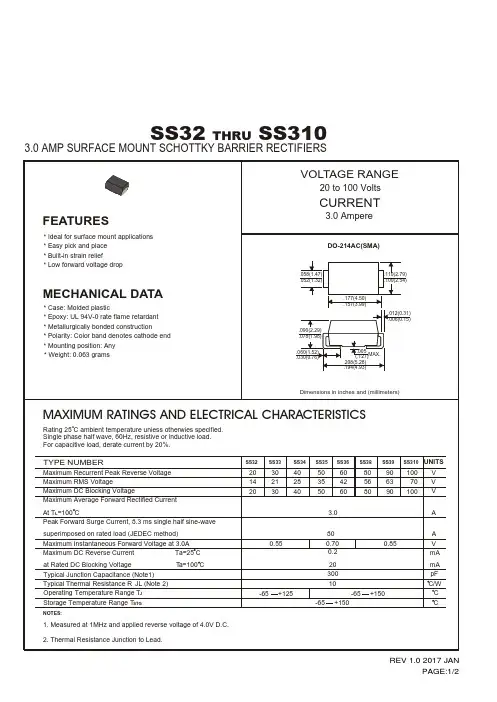

SS32 ...... SS310表面安装肖特基二极管反向电压 20 ---100 V正向电流 3.0 A极限值和温度特性 TA = 25℃ 除非另有规定。
