(完整版)飞机制造工艺基础2

飞机制造的技术和工艺随着科技的不断进步，飞机的制造技术和工艺也在不断变化和提升。

从最早的飞机制造到现代高科技飞机制造，专业人员在技术方面做出了令人瞩目的进步和贡献。

一、制造流程飞机制造是一项极其复杂的工作。

其制造流程包括设计、制造、装配和测试这几个环节。

其中，设计过程是非常重要的环节，设计师必须能够将飞机的设计理念、材料和性能相结合，才能保证飞机的飞行安全和性能达成预期效果。

制造飞机的主要材料包括金属材料、复合材料等。

与传统的金属材料相比，复合材料具有高强度、高刚度、轻重量等特点，能够有效地减轻飞机的重量。

随着复合材料的广泛应用，使得飞机的性能得到大大提高。

装配是飞机制造过程中的关键环节。

由于飞机部件的要求比较高，装配前必须要进行多次精细的加工和检验。

其中，金属件通常采用机加工和冷成形等方式加工，而复合材料则采用顶尖技术加工和成型，以保证飞机的性能。

测试环节也是飞机制造中最重要的环节之一。

测试过程中，必须进行全面的性能检测，包括飞机静态测试、飞行测试、负载测试等。

测试结果将直接影响到飞机的飞行性能和安全性。

二、新技术随着科技的不断进步，飞机制造的新技术也在不断涌现。

例如，3D打印技术、机器学习技术、大数据处理技术等，这些新技术的应用将大大提高飞机制造的效率和质量。

3D打印技术可以将数字模型直接转化为实体零件，使得飞机零部件的制造更加精确和快速。

机器学习技术可以通过对飞机数据进行分析，提高飞机的使用寿命和性能。

大数据处理技术可以直接对飞机数据进行监控和分析，提高飞机的运行效率和安全性。

三、展望未来的飞机制造将更加注重智能化、无人化和可持续性，这也是飞机制造技术和工艺发展的方向和目标。

未来的飞机将具备更高的自动化和智能化水平，具有更强的飞行能力和安全性。

同时，未来飞机制造将更加注重生态环保和可持续性。

随着社会对环境保护意识的日益加强，飞机制造将更加注重环保和节能，减少对环境造成的负面影响。

总之，飞机制造的技术和工艺是一个不断进步的过程，随着技术的发展和进步，未来的飞机将变得更加智能、高效和环保。

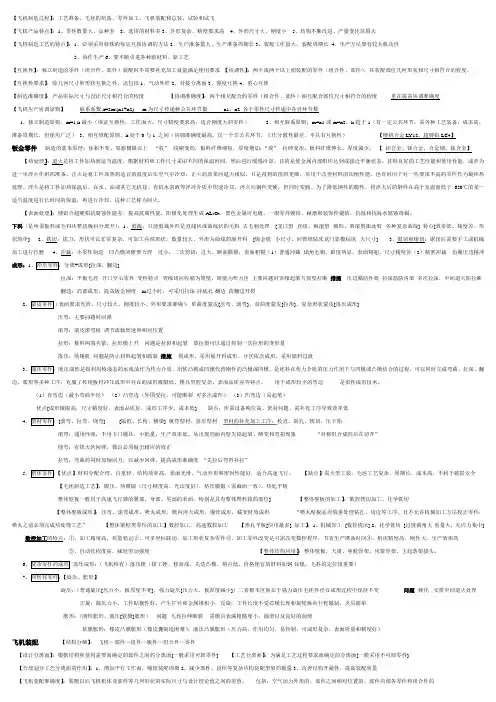

【飞机制造过程】：工艺准备、毛坯的制备、零件加工、飞机装配和总装、试验和试飞【飞机产品特点】：1、零件数量大、品种多2、选用的材料多3、外形复杂、精度要求高4、外形尺寸大，刚度小5、结构不断改进、产量变化范围大【飞机制造工艺的特点】：1、必须采用特殊的保证互换协调的方法2、生产准备量大、生产准备周期长3、装配工作量大，装配周期长4、生产方法要有较大机动性5、协作生产6、要不断引进各种新材料、新工艺【互换性】：独立制造的零件（组合件、部件）装配时不需要补充加工就能满足使用要求【协调性】：两个或两个以上相装配的零件（组合件、部件），其装配部位几何形状和尺寸相符合的程度。

【互换性要求】：除几何尺寸和形状互换之外，还包括1、气动外形2、对接分离面3、强度互换4、重心互换【制造准确度】：产品实际尺寸与设计尺寸相符合的程度【协调准确度】：两个相互配合的零件（组合件、部件）相互配合部位尺寸相符合的程度重在提高协调准确度【飞机生产协调原则】联系系数k=2m\(n1+n2) m为尺寸传递种公共环节数n1、n2 各个零件尺寸传递中各自环节数1、独立制造原则，m=1,k最小（保证互换性，工作面大，尺寸精度要求高，适合刚度大的零件）2、相互联系原则，m=n1或m=n2，k趋于1（有一定公共环节，需各种工艺装备，成本高，准备周期长，但使用广泛）3、相互修配原则，k处于0与1 之间（协调准确度最高，仅一个非公共环节，工作分散性最差，不具有互换性）【硬铝合金LY12、超硬铝LC4】钣金零件制造的基本原理：体积不变。

屈服极限以上“收”--收缩变形，板料纤维缩短，厚度增加；“放”--拉伸变形，板料纤维伸长，厚度减少。

【铝合金、镁合金、合金钢、钛合金】【热处理】：退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。

飞机制作知识点总结飞机是人类工程技术的杰作，它的制造需要各种专业知识和技能。

飞机制作是一项复杂的工程，它需要大量的机械设计、材料科学、航空航天工程、电子技术等各个领域的知识。

飞机的制造包括机身、机翼、发动机、座舱、起落架等各个部分，每个部分都是由专门设计和制造的。

在飞机制造过程中，需要通过CAD绘图、结构分析、模拟实验等技术手段来完成飞机的设计和验证。

以下是飞机制作的一些知识点总结：1.飞机结构设计飞机的结构设计是飞机制造的重要部分，它关乎着飞机的安全和性能。

飞机的结构设计主要包括机身设计、机翼设计、尾翼设计等。

在飞机结构设计中，需要考虑飞机的强度、刚度、稳定性、重量等因素，并且需要满足飞行的要求。

2.飞机材料飞机的材料一般是由金属材料、复合材料、塑料等多种材料组合而成。

在飞机制造中，需要选择合适的材料来保证飞机的性能和安全。

飞机制造中通常使用的材料有铝合金、钛合金、碳纤维复合材料等。

3.飞机动力系统飞机的动力系统是飞机制造的另一个重要部分，它包括发动机、螺旋桨、燃料系统等。

飞机的动力系统需要满足飞机的推力、燃料消耗、重量等要求，并且需要具有高可靠性和高效率。

4.飞机航电系统飞机的航电系统是飞机制造中的另一个重要部分，它包括飞机的导航系统、通信系统、飞行控制系统等。

飞机航电系统需要满足飞行的安全和精准性要求，并且需要具有稳定性和高可靠性。

5.飞机制造工艺飞机的制造工艺是飞机制造的重要环节，它包括零部件的制造、组装、调试等各个环节。

在飞机制造工艺中，需要使用各种机械设备、焊接、切割、铆接等工艺手段来完成飞机的制造。

同时也需要严格控制工艺参数，以保证飞机的质量和性能。

飞机的制作是一个综合性的工程，它需要各个专业领域的知识和技能。

飞机制作的知识点总结中，包括了飞机的结构设计、材料、动力系统、航电系统及制造工艺等各个方面，这些知识点是飞机制造的基础和关键。

只有系统掌握这些知识点，才能保证飞机的制造质量和飞行性能。

飞机如何制作？
飞机的制造是一个高度复杂而精密的过程，涉及多个学科领域，包括航空工程、材料科学、机械工程等。

以
下是通常的飞机制造过程的基本步骤：
设计：飞机的制造过程始于设计阶段。

航空工程师和设计师使用计算机辅助设计（CAD）软件，制定飞机的
外形、结构、机翼形状、动力系统等各个方面。

材料选择：根据设计要求，选择合适的材料，包括
轻量且高强度的金属合金、复合材料、塑料等。

制造结构：利用机械加工、焊接、精密铸造等工艺
制造飞机的各个结构部分，包括机翼、机身、尾翼等。

动力系统：安装和调试发动机及相关的动力系统。

这可能包括涡轮喷气发动机、螺旋桨引擎或其他推进系统。

电气系统：安装电气系统，包括飞机的仪表、导航
系统、通信设备等。

组装：将所有制造好的部件组装到一起。

这通常包
括对飞机结构的焊接、螺栓连接等工作。

测试：在飞机首次组装完成后，进行多个层面的测试，包括地面测试、发动机启动测试、滑行测试等。

飞行测试：飞机完成地面测试后，进行首次飞行测试。

这是确保飞机性能和安全性的关键步骤。

认证：飞机制造商需要取得适航认证，这是由相关
的航空管理机构进行的，以确保飞机符合安全和性能标准。

生产：一旦飞机通过测试并获得适航认证，制造商
可以进行批量生产，生产多架相同或类似型号的飞机。

整个过程需要高度专业化的团队，包括工程师、设计师、技术人员和飞行测试员。

这也是一个周期较长、资
金密集、技术要求极高的制造过程。

飞机的零件制造工艺飞机的零件制造工艺是指将设计好的零件图纸通过一系列的工艺流程和加工工艺，将原材料加工成具有设计要求的零件的过程。

随着飞机工艺的发展和进步，飞机零件的制造工艺也在不断改进和创新。

飞机的零件制造工艺主要包括以下几个方面：1. 零件的设计与工艺规划：在零件的设计阶段，需要考虑到零件的材料、结构、形状等因素，制定出相应的工艺规划和工艺流程。

这一阶段的目标是确定最佳的加工方式和工艺参数，确保零件具有良好的质量和性能。

2. 材料的选择与准备：在零件制造之前，需要选择合适的材料，并进行相应的材料准备工作。

材料的选择要考虑到零件的设计要求、质量要求和使用环境等因素，以确保零件具有足够的强度和耐用性。

3. 加工工艺的选择与优化：根据零件的形状和材料特性，选择合适的加工工艺进行加工。

飞机零件加工的常见方法包括铣削、车削、钻削、锻造、拉伸等。

同时，还需要优化加工工艺参数，如切削速度、进给量和切削深度等，以提高零件的加工效率和质量。

4. 检验与调整：在零件加工过程中，需要进行不同的检验控制来确保零件的质量。

常见的检验方法包括外观检查、尺寸检测、力学性能测试等。

如果发现零件不合格，需要及时调整加工工艺和参数，进行二次加工或修正，以确保零件满足设计要求。

5. 表面处理与防腐蚀：在零件制造完成后，需要对零件进行表面处理和防腐蚀措施，以提高零件的耐腐蚀性和外观质量。

常见的表面处理方法包括喷涂、阳极氧化、电镀等，防腐蚀措施包括防锈涂层、防腐蚀涂层等。

6. 组装与测试：对于复杂的飞机零件，需要进行组装和测试。

组装阶段需要根据零件图纸进行精确的组装，确保各个部件的焊接、螺栓连接等都符合要求。

测试阶段需要进行功能测试、负载测试、密封测试等，以确保组装的飞机零件在使用过程中能够正常工作。

总之，飞机的零件制造工艺是一个复杂而关键的过程，要求制造人员具备丰富的专业知识和技术能力。

通过不断的工艺改进和创新，可以提高零件的加工精度和质量，提高飞机整体性能和安全性。

A380、B7771机体结构机头系统组成包含零件图片备注鼻锥?Radome雷达罩雷击保护条（lightning strikeprotectionstrips黄色为雷击保护条，材料铜Cockpit驾驶员座舱驾驶员座舱结构图Noselandinggear bay前起落架舱下部有电子舱和前轮舱,包括电子舱的接近门等开口和对前轮舱的各种支撑./可以看到飞机的顶升点。

装在FR8上.FWDpressurebulkhead前压力隔框前压力隔框FR1,厚度为1.6mm,可以看到前部有水平的加强筋.在隔框有垂直的加强筋.为防鸟击在压力隔框前装有6mm厚的AFRP芳纶纤维蜂窝复合材料机身弯曲链接部位1.客舱压力；2.鸟击；3.着陆时的冲击；4.碰撞时的冲击和快速卸压；5.空气动力；6.飞机顶撑；7.机身的抗弯曲能力。

图片起落架机翼：2×4刹车装置、承力支柱、减震器（常用承力支柱作为减震器外筒）、收放机构、前轮减摆器和转弯操纵机构等。

sooopsl 的高压液压源机身：2×6机头：1×22动力系统发动机核心机左栏第一张图片是安装发动机的装置;第二张图片是发动机;涡轮组件附件及齿轮箱其它燃油系统（航空汽油用于活塞发动机;航空煤油用于燃气涡轮发动机.）飞机燃油系统飞机的燃油系统由油箱、供油系统、通气系统、加油放油系统和指示系统组成。

第一张为飞机结构燃油箱;第二张图片为飞机系统供油图.辅助动力装置（APU ）其作用是向飞机独立地提供电力和压缩空气，也有少量的APU 可以向飞机提供附加推力。

（A320）动力部分：单级钛合金压缩比为6：l 的离心压气机，环形回流燃烧室，单级径向内流式涡轮。

下图所示为APU 动力装置在尾椎上的排气口，进气口则在垂直尾翼上。

(A380)（A320）附加齿轮箱：附件齿轮箱安装在离心压气机外包的末端并由动力部分驱动。

它由驱动垫来驱动：一个AC 发电机，二个起动机马达，一个发电机滑油回油泵，一个燃油控制和润滑泵，一个冷却风扇。

机型制造基础知识培训内容一、引言飞机制造是航空工业的核心，它涉及到设计、材料选择、制造工艺、组装和测试等多个环节。

本培训旨在为参与者提供飞机制造的基础知识，以确保他们能够理解并参与到飞机制造的各个阶段。

二、飞机设计原理- 2.1 设计理念：介绍飞机设计的基本原则，包括性能要求、安全性、经济性和环保性。

- 2.2 空气动力学基础：讲解飞机的升力、阻力、推力和稳定性等基本概念。

- 2.3 结构设计：阐述飞机结构设计的要点，包括翼型、机身、尾翼等部件的设计。

三、材料科学- 3.1 材料分类：介绍飞机制造中常用的材料，如铝合金、钛合金、复合材料等。

- 3.2 材料特性：分析不同材料的物理、化学和机械特性，以及它们在飞机制造中的应用。

- 3.3 材料选择：讨论在特定飞机部件制造中材料选择的依据和标准。

四、制造工艺- 4.1 传统制造技术：介绍锻造、铸造、焊接等传统制造工艺。

- 4.2 高级制造技术：讲解数控加工、3D打印、激光切割等现代制造技术。

- 4.3 制造流程：阐述飞机部件从原材料到成品的整个制造流程。

五、飞机组装技术- 5.1 组装流程：介绍飞机组装的基本步骤，包括部件的定位、连接和调整。

- 5.2 组装工具与设备：讲解飞机组装过程中使用的专用工具和设备。

- 5.3 质量控制：强调组装过程中的质量控制要点，确保飞机的安全性和可靠性。

六、飞机测试与验证- 6.1 地面测试：介绍飞机在地面进行的测试，如静态测试、动态测试等。

- 6.2 飞行测试：讲解飞机在实际飞行中的测试项目和方法。

- 6.3 测试数据分析：分析测试数据，确保飞机性能符合设计要求。

七、飞机制造的未来趋势- 7.1 技术创新：探讨航空工业中的新技术，如电动飞机、无人驾驶飞机等。

- 7.2 制造自动化：分析自动化技术在飞机制造中的应用和影响。

- 7.3 可持续发展：讨论飞机制造过程中的环保问题和可持续发展策略。

八、结语通过本次培训，参与者应能够对飞机制造的基础知识有一个全面的了解。
