增量调制仿真设计
- 格式:docx
- 大小:308.69 KB
- 文档页数:15
1引言随着信息的飞速发展,在当今社会,通信已经成为整个社会的高级“神经中枢”。
通信技术也变得越来越重要,以致其在社会的生产和生活中起着越来与重要的作用。
同时,培养新世纪的技术人才也显得格外重要。
通信原理理论课程的学习使我们对通信系统有了初步的了解。
实现信息传递所需的一切技术设备和传输媒质的总和称为通信系统。
以基本的点对点通信为例,通信系统的组成,如图1-1所示。
图1-1通信系统的组成通信系统是由信源、发送设备、信道、接收设备、信宿组成。
一般发送端要有调制器,接收端要有解调器,这就用到了调制与解调技术。
调制可分为模拟调制和数字调制。
模拟调制常用的方法有AM调制、DSB调制、SSB调制;数字调制常用的方法有2ASK调制、2FSK调制、2PSK调制及2DPSK调制等。
经过调制不仅可以进行频谱搬移,把调制信号的频谱搬移到所希望的位置上,从而将调制信号转换成适合于信道传输或便于信道多路复用的已调信号,而且它对系统的传输有效性和传输的可靠性有着很大的影响。
调制方式往往决定着一个通信系统的性能。
本次课程设计主要对常见的模拟和数字调制解调、抽样定理、增量调制系统和数字基带传输系统进行设计与仿真分析。
通过Systemview仿真软件,可以实现这些通信系统的设计与仿真,并进一步对其进行性能分析,巩固通信原理所学过的知识。
随着通信技术的发展日新月异,通信系统也日趋复杂。
因此,在通信系统的设计研发过程中,通信系统的软件仿真已成为必不可少的一部分。
为了使复杂的设计过程更加便捷高效,使得分析与设计所需的时间和费用降低,美国Elanix公司推出了基于PC机Windows平台的SystemView动态系统仿真软件。
这款软件很好的解决了通信系统设计过程的效率较低的问题。
为了更好的掌握SystemView动态仿真软件,加深对理论知识的理解,学校专门安排了一周的通信原理课程设计,目的在于:1.学习SystemView仿真软件的基本使用方法;2.利用SystemView建立简单调制解调系统的仿真模型;3.利用计算机对系统进行分析,能够更直观的了解其系统的工作流程;4.通过系统仿真加深对通信课程理论的理解。
基于MATLAB模拟调制系统的仿真设计调制是无线通信系统中的重要环节,主要用于在传输信号过程中对信号进行编码和解码,以实现信号的传输和接收。
MATLAB作为一种强大的数学仿真工具,可以方便地进行调制系统的仿真设计。
调制系统一般包括三个主要部分:调制器、信道和解调器。
调制器负责将发送信号进行编码,以适应信道传输的需求;信道主要是指无线信号在传输过程中的传播环境,会受到各种影响,如多径效应、噪声等;解调器对接收到的信号进行解码,恢复出原始信号。
在MATLAB中,可以利用其信号处理、通信和仿真工具箱来进行调制系统的仿真设计。
以下是一个基于MATLAB的调制系统的仿真设计流程:1.确定调制方式:首先确定要使用的调制方式,比如常见的调制方式有调幅(AM)、调频(FM)、相位调制(PM)等。
根据需求选择合适的调制方式。
2.信号生成:使用MATLAB的信号处理工具箱生成原始信号。
可以选择不同的函数生成不同的信号,如正弦信号、方波信号、高斯脉冲等。
3.调制器设计:根据选择的调制方式,设计相应的调制器。
比如对于AM调制,可以通过将原始信号与载波进行乘法运算来实现;对于FM调制,可以通过改变载波频率的方式来实现。
在MATLAB中,可以使用相关函数来实现这些调制方式。
4.信号传输:将调制后的信号传输到信道中。
可以在仿真中模拟不同的信道情况,如加入噪声、多径效应等。
MATLAB提供了相关函数来模拟这些信道效应。
5.解调器设计:设计相应的解调器以恢复原始信号。
解调器的设计与调制器的设计相对应。
在MATLAB中,可以使用相关函数来实现解调器。
6.信号分析:对仿真结果进行分析。
可以通过绘制波形图、功率谱密度图等来观察信号在传输过程中的变化。
除了上述基本的仿真设计流程外,还可以在仿真过程中加入其他功能,如信号压缩、信号变换等。
MATLAB提供了大量的工具箱,可以方便地实现这些功能。
总之,基于MATLAB的调制系统仿真设计可以方便地模拟调制系统的工作过程,以及对不同信道效应的影响。
增量调制工作原理增量调制简称ΔM或增量脉码调制方式(DM),它是继PCM后出现的又一种模拟信号数字化的方法。
1946年由法国工程师De Loraine提出,目的在于简化模拟信号的数字化方法。
主要在军事通信和卫星通信中广泛使用,有时也作为高速大规模集成电路中的A/D转换器使用。
它是一种把信号上一采样的样值作为预测值的单纯预测编码方式。
增量调制是预测编码中最简单的一种。
它将信号瞬时值与前一个抽样时刻的量化值之差进行量化,而且只对这个差值的符号进行编码,而不对差值的大小编码。
因此量化只限于正和负两个电平,只用一比特传输一个样值。
如果差值是正的,就发“1”码,若差值为负就发“0”码。
因此数码“1”和“0”只是表示信号相对于前一时刻的增减,不代表信号的绝对值。
同样,在接收端,每收到一个“1”码,译码器的输出相对于前一个时刻的值上升一个量阶。
每收到一个“0”码就下降一个量阶。
当收到连“1”码时,表示信号连续增长,当收到连“0”码时,表示信号连续下降。
译码器的输出再经过低通滤波器滤去高频量化噪声,从而恢复原信号,只要抽样频率足够高,量化阶距大小适当,收端恢复的信号与原信号非常接近,量化噪声可以很小。
增量调制与PCM比较有如下特点:在比特率较低时,增量调制的量化信噪比高于PCM;增量调制抗误码性能好,可用于比特误码率为10-2—10-3的信道,而PCM则要求10-4—10-6;增量调制通常采用单纯的比较器和积分器作编译码器(预测器),结构比PCM简单。
在ΔM中量化过程中存在斜率过载(量化)失真,主要是因为输入信号的斜率较大,调制器跟踪不上而产生的。
因为在ΔM中每个抽样间隔内只容许有一个量化电平的变化,所以当输入信号的斜率比抽样周期决定的固定斜率大时,量化阶的大小便跟不上输入信号的变化,因而产生斜率过载失真(或称为斜率过载噪声)。
ΔM的工作原理图与图9.14基本一致,只不过在调制端使用的量化器只有1比特输出,即Δ输出1或-1两个值。
基于MATLAB模拟调制系统的仿真设计摘要:本文基于MATLAB平台,通过建立调制系统的仿真模型,实现了对调制系统的仿真设计。
首先对调制系统的基本原理进行了介绍,然后建立了调制系统的数学模型。
接着使用MATLAB对模型进行了仿真分析,包括调制信号的产生、载波信号的产生、调制信号与载波信号的混合调制、调制后的信号的传输等过程。
最后,通过仿真结果的分析,对调制系统的性能进行了评估,并提出了优化方案。
本文的研究对于调制系统的设计和优化具有一定的参考意义。
关键词:调制系统;MATLAB仿真;混合调制;性能评估;优化方案一、引言调制是无线通信中的一项基本技术,通过将信息信号与载波信号进行合成,使信息信号能够被传输到远距离的通信接收端。
调制系统是实现调制技术的关键,其性能直接影响到通信系统的可靠性和传输质量。
因此,对调制系统的研究和优化具有重要的意义。
二、调制系统的基本原理调制系统的基本原理是将信息信号经过调制器与载波信号进行混合调制,形成调制后的信号。
调制过程中,需要考虑到载波频率、调制信号幅度、调制信号频率等参数的选择。
常见的调制方式有幅度调制(AM)、频率调制(FM)、相位调制(PM)等。
三、调制系统的数学模型调制系统的数学模型是根据调制原理建立的,一般可表示为:$s(t) = A_c \cdot (1 + m \cdot \cos(f_m \cdot t)) \cdot\cos(f_c \cdot t)$其中,$s(t)$表示调制后的信号,$A_c$为载波幅度,$m$为调制系数,$f_m$为调制信号频率,$f_c$为载波频率。
四、MATLAB仿真设计4.1调制信号的产生通过MATLAB生成调制信号,并将其绘制出来,以便后续的仿真分析。
4.2载波信号的产生通过MATLAB生成载波信号,并将其绘制出来,以便后续的仿真分析。
4.3调制信号与载波信号的混合调制将调制信号与载波信号进行混合调制,并将调制后的信号绘制出来,以便后续的仿真分析。
增量调制(DM)实验一、实验目的(1)进一步掌握MATLAB的应用。
(2)进一步掌握计算机仿真方法。
(3)学会用MATLAB软件进行增量调制(DM)仿真实验。
二、实验原理增量调制是由PCM发展而来的模拟信号数字化的一种编码方式,它是PCM的一种特例。
增量调制编码基本原理是指用一位编码,这一位码不是表示信号抽样值的大小,而是表示抽样幅度的增量特性,即采用一位二进制数码“1”或“0”来表示信号在抽样时刻的值相对于前一个抽样时刻的值是增大还是减小,增大则输出“1”码,减小则输出“0”码。
输出的“1”,“0”只是表示信号相对于前一个时刻的增减,不表示信号的绝对值。
增量调制最主要的特点就是它所产生的二进制代码表示模拟信号前后两个抽样值的差别(增加、还是减少)而不是代表抽样值本身的大小,因此把它称为增量调制。
在增量调制系统的发端调制后的二进制代码1和0只表示信号这一个抽样时刻相对于前一个抽样时刻是增加(用1码)还是减少(用0码)。
收端译码器每收到一个1码,译码器的输出相对于前一个时刻的值上升一个量化阶,而收到一个0码,译码器的输出相对于前一个时刻的值下降一个量化阶。
增量调制(DM)是DPCM的一种简化形式。
在增量调制方式下,采用1比特量化器,即用1位二进制码传输样值的增量信息,预测器是n-1% ch6example13prog1.mTs=1e-3; %采样间隔t=0:Ts:20*Ts; %仿真时间序列x=sin(2*pi*50*t)+0.5*sin(2*pi*150*t); %信号delta=0.4; %量化阶距D(1+length(t))=0; %预测器初始状态for k=1:length(t)e(k)=x(k)-D(k); %误差信号e_q(k)=delta*(2*(e(k)>=0)-1); %量化器输出D(k+1)=e_q(k)+D(k); %延迟器状态更新codeout(k)=(e_q(k)>0); %编码输出endsubplot(3,1,1);plot(t,x,'-o');axis([0 20*Ts,-2 2]);hold on;subplot(3,1,2);stairs(t,codeout);axis([0 20*Ts,-2 2]);%解码端Dr(1+length(t))=0; %解码端预测器初始状态for k=1:length(t)eq(k)=delta*(2*codeout(k)-1); %解码xr(k)=eq(k)+Dr(k);Dr(k+1)=xr(k); %延迟器状态更新endsubplot(3,1,3);stairs(t,xr);hold on; %解码输出subplot(3,1,3);plot(t,x); %原信号五、实验结果图二六、结果分析程序执行结果如图二所示。
1引言 (1)2 SystemView的基本介绍 (2)3模拟调制系统的设计与分析 (4)3.1 AM的调制解调 (4)3.1.1 AM的调制解调原理 (4)3.1.2 AM调制解调的仿真设计及分析 (5)3.2 DSB调制解调 (7)3.2.1 DSB调制解调原理 (7)3.2.2 DSB调制解调仿真设计及分析 (7)3.3 SSB的调制解调 (9)3.3.1 SSB的调制原理 (9)3.3.2 SSB的调制解调仿真设计及分析 (10)3.4三种幅度调制系统的比较 (13)4 数字调制解调系统 (14)4.1数字信号基带传输原理 (14)4.2 2ASK的调制解调 (14)4.2.1 2ASK调制与解调基本原理及其分析 (14)4.2.3 2ASK系统仿真设计及分析 (15)4.3 2FSK的调制解调 (18)4.3.1 2FSK调制与解调基本原理及其分析 (18)4.3.2 2FSK系统仿真设计及分析 (19)4.4 2PSK的调制解调 (20)4.4.1 2PSK调制与解调基本原理及其分析 (20)4.4.2 2PSK系统仿真设计及分析 (21)5信号的抽样与恢复 (24)5.1 抽样定理 (24)5.2 信号的采样与恢复仿真及分析 (24)6 增量调制与解调 (27)6.1增量调制原理 (27)6.2 增量调制仿真设计及分析 (28)7 结论 (30)参考文献 (31)在当今信息社会,通信已经成为整个社会的高级“神经中枢”,通信技术变得越来越重要,没有通信的人类社会将是不堪设想的。
通信按传统的理解就是信息的传递与交换。
一般来说,通信系统是由信源、发送设备、信道、接收设备、信宿组成,其系统组成如图1-1所示:(发送端) (接收端)图1-1 通信系统的组成一般发送端要有调制器,接收端要有解调器,这就用到了调制与解调技术。
调制可分为模拟调制和数字调制,模拟调制常用的方法有AM 调制、DSB 调制及SSB 调制等。
1 Matlab软件简介1.1基本功能MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中,为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案,并在很大程度上摆脱了传统非交互式程序设计语言(如C、Fortran)的编辑模式,代表了当今国际科学计算软件的先进水平。
MATLAB和Mathematica、Maple并称为三大数学软件。
主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。
MATLAB的基本数据单位是矩阵,它的指令表达式与数学、工程中常用的形式十分相似,故用MATLAB来解算问题要比用C,FORTRAN等语言完成相同的事情简捷得多,并且MATLAB也吸收了像Maple等软件的优点,使MATLAB成为一个强大的数学软件。
在新的版本中也加入了对C,FORTRAN,C++,JAVA的支持。
可以直接调用,用户也可以将自己编写的实用程序导入到MATLAB函数库中方便自己以后调用,此外许多的MATLAB爱好者都编写了一些经典的程序,用户可以直接进行下载就可以用。
1.2应用MATLAB 产品族可以用来进行以下各种工作:数值分析、数值和符号计算、工程与科学绘图、控制系统的设计与仿真、数字图像处理技术、数字信号处理技术、通讯系统设计与仿真、财务与金融工程等。
MATLAB 的应用范围非常广,包括信号和图像处理、通讯、控制系统设计、测试和测量、财务建模和分析以及计算生物学等众多应用领域。
附加的工具箱(单独提供的专用MATLAB 函数集)扩展了MATLAB 环境,以解决这些应用领域内特定类型的问题。
1.3发展历程20世纪70年代,美国新墨西哥大学计算机科学系主任Cleve Moler为了减轻学生编程的负担,用FORTRAN编写了最早的MATLAB。
增量调制仿真设计1. 课程设计目的(1)加深理解增量调制编译码的基本原理。
(2)培养独立开展科研的能力和编程能力。
(3)了解系统的过载特性,动态范围以及最大量化信噪比等三大指标的测试方法。
2. 课程设计要求(1)掌握课程设计的相关知识、概念清晰。
(2)程序设计合理、能够正确运行。
3. 相关知识3.1增量调制简介增量调制简称或增量脉码调制方式(DM ,它是继PCM后出现的又一种模拟信号数字化的方法。
1946年由法国工程师De Loraine提出,目的在于简化模拟信号的数字化方法。
主要在军事通信和卫星通信中广泛使用,有时也作为高速大规模集成电路中的A/D转换器使用。
对模拟信号采样,并用每个样值与它的预测值的差值对周期脉冲序列进行调制,简称墹M或DM已调脉冲序列以脉冲的有、无来表征差值的正负号,也就是差值只编成一位二进制码。
增量调制的基本原理是于1946年提出的,它是一种最简单的差值脉冲编码。
早期的语言增量调制编码器是由分立元件组成的。
随着模拟集成电路技术的发展,70年代末出现了音节压扩增量调制集成单片,80年代出现了瞬时压扩集成单片,单片内包括了开关电容滤波器与开关电容积分器,集成度不断提高,使增量调制的编码器的体积减小,功耗降低。
3.2 基本概念在PCM系统中,为了得到二进制数字序列,要对量化后的数字信号进行编码,每个抽样量化值用一个码组(码字)表示其大小。
码长一般为7位或8位,码长越大,可表示的量化级数越多,但编、解码设备就越复杂。
那么能否找到其它更为简单的方法完成信号的模/数转换呢?我们看一下图1。
图中在模拟信号f(t)的曲线附近,有一条阶梯状的变化曲线f' (t), f' (t)与f(t)的形状相似。
显然,只要阶梯“台阶和时间间隔△ t足够小,则f' (t)与f(t)的相似程度就会提高。
对f' (t)进行滤波处理,去掉高频波动,所得到的曲线将会很好地与原曲线重合,这意味着f' (t)可以携带f(t)的全部信息(这一点很重要)。
因此,f' (t)可以看成是用一个给定的“台阶对f(t)进行抽样与量化后的曲线。
我们把“台阶”的高度c称为增量,用“ T表示正增量,代表向上增加一个c;用“ 0”表示负增量,代表向下减少一个c。
则这种阶梯状曲线就可用一个“ 0”、“1”数字序列来表示(如图(1)所示),也就是说,对f' (t)的编码只用一位二进制码即可。
此时的二进制码序列不是代表某一时刻的抽样值,每一位码值反映的是曲线向上或向下的变化趋势。
这种只用一位二进制编码将模拟信号变为数字序列的方法(过程)就称为增量调制(Delta Modulation ),缩写为DMI或A M调制。
增量调制最早由法国人De Loraine于1946年提出,目的是简化模拟信号的数字化方法。
其主要特点是:(1)在比特率较低的场合,量化信噪比高于PCM⑵抗误码性能好。
能工作在误比特率为102〜103的信道中,而PCM则要求信道的误比特率为104〜106。
(3) 设备简单、制造容易它与PCM的本质区别是只用一位二进制码进行编码,但这一位码不表示信号抽样值的大小,而是表示抽样时刻信号曲线的变化趋向。
—t编码后的数字信号图1增量调制波形示意示4课程设计分析4.1 △ M 的调制原理如何在发送端形成f ' (t)信号并编制成相应的二元码序列呢?仔细分析 上图(1),比较在每个抽样时刻△ t 处的f(t )和f ' (t)的值可以发现,当 f(i △ t)>f ' (i △ t_)时,上升一个c,发 “1” 码; 当 f(i △ t)<f ' (i △ t_)时,下降一个c,发“ 0” 码。
f ' (i △ t_)是第i 个抽样时刻前一瞬间的量化值。

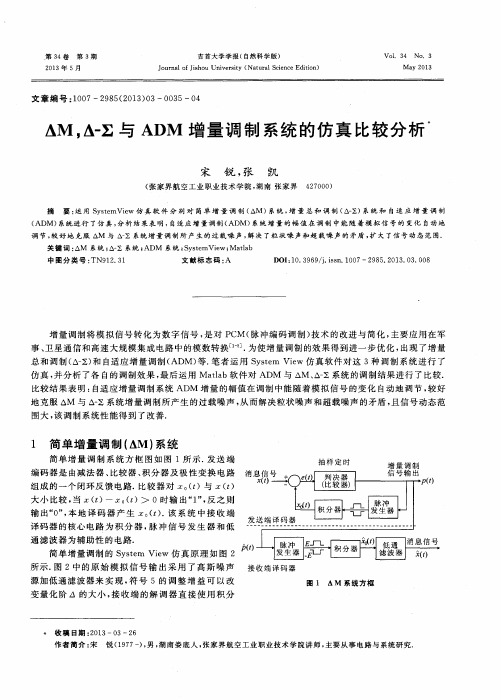

根据上述分析,我们给出增量调制器框图如图2所示。
fft0Tl 0 1 0 1 1 1 11 1 0 0 0 二进制码序列0 -------------- [ ] ----------------------- -------------- 0R二二Cf ' (i △ t_)可以由编码输出的二进制序列反馈到一个理想的积分器以后得到。
由于该积分器又具有解码功能,因此又称为本地解码器(译码器)。
f(i △t)和f ' (i △ t_)的差值,可以用一个比较电路(减法器)来完成。
量化编码可 以用一个双稳判决器来执行,并生成双极性二进制码序列。
具体调制过程描述如 下:设f ' (0-)=0 (即t=0时刻前一瞬间的量化值为零),因此有t=0 时,e(O)=f(O)- f ' (0-)>0,则 Po(0)=1(1)t=A t 时,e( △ t)=f ( △ t)- f ' ( △ t_)>0,贝U Po( △ t)=1 (2) t=2A t 时,e(2 A t)=f (2 A t)- f z (2 A t_)<0,则 Po(2 A t )=0; (3) t=3A t 时,e(3 A t)=f (3 A t)-f ' (3 A t_)>0,则 Po(3 A t)=1; (4) t=4A t 时,e(4 A t)=f (4 A t)- f z (4 A t_)<0,则 Po(4 A t )=0; (5) t=5A t 时,e(5 A t)=f (5 A t)- f z (5 A t_)>0,则 Po(5 A t)=1; (6) t=6A t 时,e(6 A t)=f (6 A t)-f '(6 A t_)>0,则 Po(6 A t)=1;(7)以此类推,即可得到如图3所示的波形。
会发现图3中的f ' (t)和图1的 波形不一样。
其实,图1的阶梯波只是为了形象地说明增量调制原理, 而实际积 分器的输出波形如图3d 所示。
(b) RC 积分器图2增量调制原理框图图3增量调制过程示意图4.2 △ M 的解调原理为了完成整个通信过程,发送端调制出的信号必须在接收端通过解调恢复出 原始模拟信号・△ M 信号的解调比较简单,用一个和本地解码器一样的积分器即 可。
在接收端和发送端的积分器一般都是一个 RC 积分器。
解调过程就是图4—3 中的积分过程。
当积分器输入“ T 码时,积分器输出产生一个正斜变的电压并 上升一个量化台阶c;而当输入“ 0”码时,积分器输出电压就下降一个量化台T(t)(b)样值信号13 di2at4; t |I' -11t12 11 112 t131S t14tJ 3 t15 t6 t7 t8 t :9 t 10 tn(C)]p °(t) 1 111 1 11 1 10 0 0t3XL243XL2(d)积分器输岀信号f (t)~|(a)抽样脉冲0 t24 t1 0 to T — XL96XL5为了保证解调质量,对解码器有两个要求:(1)每次上升或下降的大小要一致,即正负斜率大小一样(2) (2)解码器应具有“记忆”功能,即输入为连续“ 1”或“0”码时, 输出能连续上升或下降。
对积分器的输出信号进行低通滤波, 图4增量调制译码(解调)示意示5增量调制MATLAB 的仿真5.1程序代码:Ts=1e-3; t=0:Ts:20*Ts;x=si n( 2*pi*50*t)+0.5*si n(2*pi*150*t); delta=0.4; D(1+le ngth(t))=0;for k=1:le ngth(t) e(k)=x(k)-D(k); e_q(k)=delta*(2*(e(k)>=0)-1);始模拟信号十分近似的解调信号,如图(a)增量解调器(译码器)框图P o (t )滤除波形中的高频成分,即可得到与原D(k+1)=e_q(k)+D(k);codeout(k)=(e_q(k)>0);endsubplot(3,1,1);plot(t,x,'-o');axis([0 20*Ts,-2 2]);hold on;subplot(3,1,2);stairs(t,codeout);axis([0 20*Ts,-2 2]);Dr(1+le ngth(t))=0;for k=1:le ngth(t)eq(k)=delta*(2*codeout(k)-1);xr(k)=eq(k)+Dr(k);Dr(k+1)=xr(k);endsubplot(3,1,3);stairs(t,xr);hold on;subplot(3,1,3);plot(t,x);5.2 增量调制Simulink仿真实现采用Simulink基本模块实现和采用DPCM®解码模块实现。
仿真测试模型如图(6)所示。
仿真步进设置为0.001s,模型中所有需要设置采样时间的地方均设置采样时间为0.001s。
在增量调制部分,Relay模块作为量化器适应,其门限设置为0,输出值分别设置为0.4和-0.4 ;Relay作为编码器使用,其门限设置为0,输出值设置为1和0;解码端Relay2模块作为解码器使用,其门限设置为0.5,输出值分别为0.4和-0.4 ;使用单位延时器Unit Delay作为预测滤波器,初始状态均设置为零使用DPCM®解码模块进行等价实现,DPCM S码模块的设置是,预测器分子系数为[0,1],分母系数是1,量化分割值为0,码书为卜0.4,0.4],解码器与编码器设置相同。
仿真时间设置为0.02s,即仿真前20个采样点。
仿真结果如图(7)所示,采用Simulink 基本模块实现的解码结果与编程法得到的波形相同。
但是,由于初始值设置问题,采用DPCM编解码模块得出的解码结果与采用Simulink基本模块实现的解码结果在起始部分稍有不同,随着仿真时间的增加,两者输出结果相同。
W u-rtitled I三上fie view Simulation F£n»it H?p□ |s;口㈢* 0 I O I ►■31 麼韓囲I H 同d 韓R显址10T% OtJ期〒图6增量调制编码仿真测试模型其中f(u)=sin(2*pi*50*u)+0.5*sin(2*pi*150*u)6结果分析程序执行结果如图5所示。
从图中原信号和解码结果对比看,在输入信号变化平缓的部分,编码器输出1、0交替码,相应的解码结果以正负阶距交替变化,形成颗粒噪声,称空载失真;在输入信号变化过快的部分,解码信号因不能跟踪上信号的变化而引起斜率过载失真。
量化阶距越小,则空载失真就越小,但是容易发生过载失真;反之,量化阶距增大,则斜率过载失真减小,但空载失真增大。
