中南大学化学化工学院化工原理课程设计（2010年6月）设计题目：酒精生产过程中的精馏塔设计指导教师：专业班级：学生姓名：学号：目录前言————————————————————————————5 课程设计任务书———————————————————————7 酒精精馏过程的生产方法及特点————————————————8 精馏塔总体结构的选择和材料的选择——————————————10 精馏塔设计—————————————————————————11 精馏塔的辅助设计——————————————————————26 结束语———————————————————————————30 参考文献——————————————————————————31前言课程设计是理论联系实际的桥梁，就有较强的综合性和实践性。
课程设计要求综合运用本课程和前修课程的基础知识，进行融会贯通的独立思考，在规定的时间内完成制定的化工设计任务，从而得到化工工程设计的初步训练。
通过课程设计，可以树立正确的设计思想，培养实事求是、严肃认真、高度责任感的工作作风。
课程设计不同于平实的作业，在设计中需要自己做出决策，即自己确定方案、选择流程、查取资料、进行过程和设备计算，并要对自己的选择作出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。
所以课程设计是增强工程观念、培养提高独立工作能力的有益实践。
通过课程设计，可以训练提高如下几个方面的能力：熟悉查阅文献资料、搜集有关数据、正确选用公式。
当缺乏必要数据时，尚需要自己通过试验测定或产生现场进行实际查定。
在兼顾技术上先进性、可行性，经济上合理性的前提下，综合分析设计任务要求，确定化工工艺流程，进行设备选型，并提出保证过程正常、安全运行所需的检验和计量参数，同时还要考虑改善劳动条件和环境保护的有效措施。
准确而迅速地进行过程计算及主要设备的工艺设计计算。
用精练的语言、简洁的文字、清晰的图表来表达自己的设计思想和计算结果。

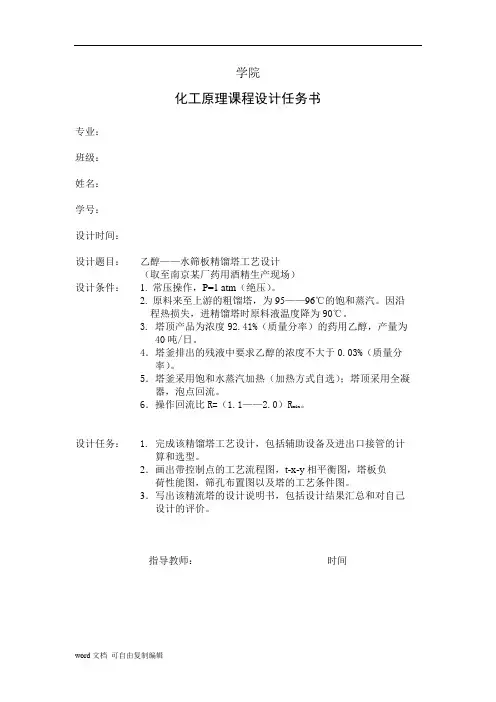

学院化工原理课程设计任务书专业：班级：姓名：学号：设计时间：设计题目：乙醇——水筛板精馏塔工艺设计（取至南京某厂药用酒精生产现场）设计条件： 1. 常压操作，P=1 atm（绝压）。
2. 原料来至上游的粗馏塔，为95——96℃的饱和蒸汽。
因沿程热损失，进精馏塔时原料液温度降为90℃。
3. 塔顶产品为浓度92.41%（质量分率）的药用乙醇，产量为 40吨/日。
4．塔釜排出的残液中要求乙醇的浓度不大于0.03%（质量分率）。
5．塔釜采用饱和水蒸汽加热（加热方式自选）；塔顶采用全凝器，泡点回流。
6．操作回流比R=（1.1——2.0）Rmin设计任务： 1. 完成该精馏塔工艺设计，包括辅助设备及进出口接管的计算和选型。
2．画出带控制点的工艺流程图，t-x-y相平衡图，塔板负荷性能图，筛孔布置图以及塔的工艺条件图。
3．写出该精流塔的设计说明书，包括设计结果汇总和对自己设计的评价。
指导教师：时间1设计任务1.1 任务1.1.1 设计题目乙醇—水筛板精馏塔工艺设计（取至南京某厂药用酒精生产现场）1.1.2 设计条件 1.常压操作，P＝1 atm（绝压）。
2．原料来至上游的粗馏塔，为95－96℃的饱和蒸气。
因沿程热损失，进精馏塔时原料液温度降为90℃。
3．塔顶产品为浓度92.41%（质量分率）的药用乙醇，产量为40吨/日。
4．塔釜排出的残液中要求乙醇的浓度不大于0.03％(质量分率)。
5．塔釜采用饱和水蒸气加热（加热方式自选）；塔顶采用全凝器，泡点回流。
R。
6．操作回流比R=(1.1—2.0)min1.1.3 设计任务1.完成该精馏塔工艺设计，包括辅助设备及进出口接管的计算和选型。
2．画出带控制点的工艺流程示意图，t-x-y相平衡图，塔板负荷性能图，筛孔布置图以及塔的工艺条件图。
3．写出该精馏塔的设计说明书，包括设计结果汇总和对自己设计的评价。
1.2 设计方案论证及确定1.2.1 生产时日设计要求塔日产40吨92.41%乙醇，工厂实行三班制，每班工作8小时，每天24小时连续正常工作。
第第一一部部分分：：设设计计任任务务书书设计任务及要求原料：乙醇~水溶液，年产量48000吨乙醇含量：50%(质量分数)，原料液温度：35℃ 设计要求：塔顶的乙醇含量不小于93%(质量分数) 塔底的乙醇含量不大于0.5%(质量分数)第第二二部部分分：：工工艺艺流流程程图图 (见附图1)流程概要：乙醇－水混合原料经预热器加热到泡点后，送进精馏塔，塔顶上升的蒸汽采用全凝器冷凝后，一部分采用回流，其余为塔顶产物，塔釜采用间接蒸汽加热供热，塔底产物冷却后送人贮槽。
第第三三部部分分：：设设计计方方案案的的确确定定及及说说明明一． 设计方案的确定1．塔板类型：选用F1型重浮阀塔.浮阀塔兼有泡罩塔和筛板塔的优点，而且操作弹性大，操作灵活，板间压降小，液面落差小, 浮阀的运动具有去污作用，不容易积垢堵塞，操作周期长，结构简单，容易安装，操作费用较小，其制造费用仅为泡罩塔的60%～80%；又由于F1型浮阀塔结构简单，制造方便，节省材料，性能良好；另外轻阀压降虽小，但操作稳定性差，低气速时易漏液。
综上所述，选择F1型重阀浮阀塔。
2．操作压力：常压精馏对于乙醇－水体系，在常压下已经是液态，且乙醇－水不是热敏性材料，在常压下也可成功分离，所以选用常压精馏。
因为高压或者真空操作会引起操作上的其他问题以及设备费用的增加，尤其是真空操作不仅需要增加真空设备的投资和操作费用，而且由于真空下气体体积增大，需要的塔径增加，因此塔设备费用增加。
综上所述，选择常压操作。
3．进料状态：泡点进料进料状态有五种，如果选择泡点进料，即q=1时，操作比较容易控制，且不受季节气温的影响，此外，泡点进料时精馏段和提馏段的塔径相同，设计和制造时比较方便。
4．加热方式：间接蒸汽加热蒸馏釜的加热方式通常采用间接蒸汽加热，设置再沸器。
直接蒸汽加热只能用于塔底产物基本是水，由于蒸汽的不断通入，对塔底溶液起了稀释作用，在塔底易挥发物损失量相同的情况下，塔底残液中易挥发组分的浓度应较低，因而塔板数稍有增加，成本增加，故采用间接加热。
