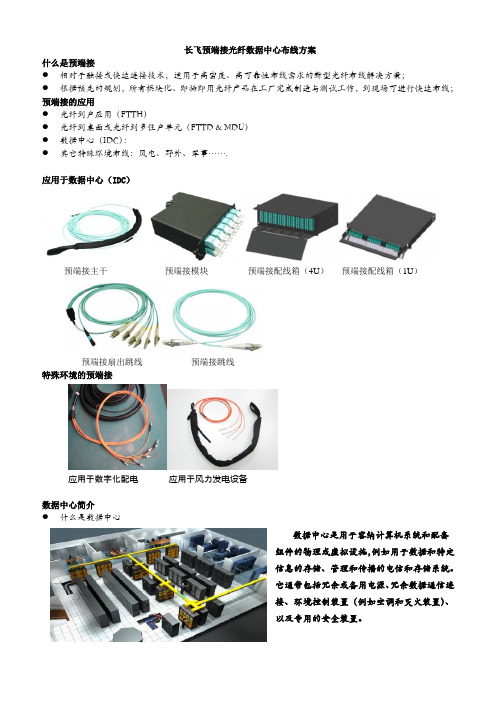

长飞预端接光纤数据中心布线方案什么是预端接●相对于融接或快速连接技术，适用于高密度、高可靠性布线需求的新型光纤布线解决方案；●根据预先的规划，所有模块化、即插即用光纤产品在工厂完成制造与测试工作，到现场可进行快速布线；预端接的应用●光纤到户应用（FTTH）●光纤到桌面或光纤到多住户单元（FTTD & MDU）●数据中心（IDC）：●其它特殊环境布线：风电、野外、军事…….应用于数据中心（IDC）预端接主干预端接模块预端接配线箱（4U）预端接配线箱（1U）预端接扇出跳线预端接跳线特殊环境的预端接应用于数字化配电应用于风力发电设备数据中心简介●什么是数据中心数据中心是用于容纳计算机系统和配套组件的物理或虚拟设施，例如用于数据和特定信息的存储、管理和传播的电信和存储系统。
它通常包括冗余或备用电源、冗余数据通信连接、环境控制装置（例如空调和灭火装置）、以及专用的安全装置。
配线区（MTP主干+4U+模块+跳线）列头柜至设备柜（1U+模块+扇出跳线）数据中心布线系统核心问题●可靠性-全面稳定的运行（高一致性的产品：连接器关键指标：3D、IL、RL。
严格的可靠性测试：高低温循环、热冲击、盐雾、跌落震动、拉力、插拨次数………）●可控性-数据中心架构可管理●灵活性-迅捷方便的移动，变增而不会导致宕机●扩展性- 迅速简便的为系统设备的部署提供连接，与1/10/40/100G兼容●高密度大芯数（最大144芯）MTP主干光缆可快速布线，或者在建设初期根据最大容量布完主干光缆；标准化、即插即用光纤配线箱及光纤转接模块可根据设备端口的增加随时布置；工厂制造的产品可保证扩展的链路满足衰减的要求，避免现场返工影响；建议采用结构化布线方案，提高可扩展性40/100G的趋势结构化布线对预端接的挑战●根据568-C.3的要求，多模万兆传输链路衰减损耗不大于2.6dB，一般预算2.0dB；●非结构化布线链路耦合点一般为6对（2对MTP、4对LC）●结构化布线链路耦合点一般为8对（4对MTP、4对LC）●EPCOM超低损耗结构化布线损耗预算：4*0.35+4*0.05+100*0.03=1.9dB；实现高密度●MTP/MPO多芯连接器、小型化连接器（LC）及大芯数预端接光缆的广泛应用：。
工程预埋光纤最佳方案随着信息化建设的不断推进，光纤通信作为一种高带宽、低延迟的通信传输方式，被广泛应用于各种工程建设中。
工程预埋光纤作为传输方式的一种，具有便于维护、成本低廉、传输距离远等优点，因此在工程建设中受到了越来越多的关注和重视。
本文将介绍工程预埋光纤的最佳方案，包括光纤预埋的原则、光纤预埋的技术细节、光纤预埋的项目管理等内容。
一、光纤预埋的原则1. 充分调研：在进行工程预埋光纤之前，需要对施工现场进行充分的调研，包括地形、地貌、周边环境等各项因素。
通过调研，可以了解地下管线、地下暗渠等信息，为后续的施工提供参考。
2. 合理设计：根据调研结果，设计合理的预埋光纤方案，包括光纤线路的走向、敷设深度、预留套管等细节。
设计应考虑到周边环境、未来的工程扩建等因素，确保预埋光纤的可用性和可维护性。
3. 标准施工：在进行光纤预埋施工时，应遵循相关的标准和规范，保证施工工艺的科学性和可靠性。
施工过程中，需注意保护地下其他设施和管线，避免对环境造成破坏。
4. 定期维护：光纤预埋完成后，需定期进行巡检和维护，确保光纤通信线路的正常运行和稳定性。
在预埋的光纤线路中，如发现问题及时处理，避免影响通信质量。
二、光纤预埋的技术细节1. 光缆选型：在进行光纤预埋前，需根据工程需求选择合适的光缆型号。
通常情况下，需要考虑光缆的芯数、抗拉强度、防水防潮性能等因素，以保证光纤的安全性和稳定性。
2. 设备准备：在进行光纤预埋施工前，需准备好必要的设备和工具，包括光纤接头盒、预留套管、光纤线路测试仪等。
合理的设备准备可以提高施工效率和质量。
3. 敷设深度：光纤预埋的深度直接影响光纤的安全性和稳定性。
一般情况下，光纤预埋的深度应大于1米，以保证光纤线路不受外部影响。
4. 防护措施：在进行光纤预埋施工时，需采取必要的防护措施，保护光纤线路不受外力损坏。
例如，可以在光纤线路周围设置警示标志，避免人为破坏。
5. 质量检测：在光纤预埋后，需对光纤线路进行质量检测，包括光缆连接质量、光纤传输损耗等指标。
