精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第7章
第7章常用电子元器件外形结构和紧固件的画法
(2) z尺寸：指方形或矩形等封装结构中最外一根引线中心 距到封装基体边缘的距离，如图7-5(c)所示。z尺寸的确定不仅 可以保证集成电路的一组引线在外壳生产时与封装基体装配对称 而不能偏移，也使封装基体的长度或宽度尺寸一致并达到公差要 求。当采用自动测试装置测试集成电路的性能参数时，由于所有 的封装结构一致性很好，在测试时集成电路依次进入测试装置， 相邻两集成电路的最外一根引线的距离也能保持一致，因而不致 产生插装不到位、引线接触不良等现象。
第7章常用电子元器件外形结构和紧固件的画法 图7-7 圆形接插件
第7章常用电子元器件外形结构和紧固件的画法
圆形接插件品种繁多，常用的有YC型——直插接插件、 FX16-7型——防水接插件、Q型——卡口小圆形接插件、YL型— —螺纹锁定接插件等。图7-8是YC2012型和FX16-7型接插件的外 形图，其规格、参数可查阅有关手册。
第7章常用电子元器件外形结构和紧固件的画法 图7-11 CZJX-Y型印制电路接插件的外形图
第7章常用电子元器件外形结构和紧固件的画法
4．射频同轴接插件 射频同轴接插件是连接同轴电缆用的插头和插座。它的内外 两个圆导体是同轴的，在使用时，内导体与高频同轴电缆的芯线 相连接，外导体则与电缆的屏蔽层相连接。接插件的末端有直式 和弯式两种，插头与插座的中心导体一般制成插针与插孔的接触 方式，外壳导体则用螺纹拧紧。 射频同轴接插件常见的有FL10型、L系列、Q系列。图7-12为 L6型射频同轴接插件的外形图。
第7章常用电子元器件外形结构和紧固件的画法
第7章 常用电子元器件外形结构和紧固件的画法

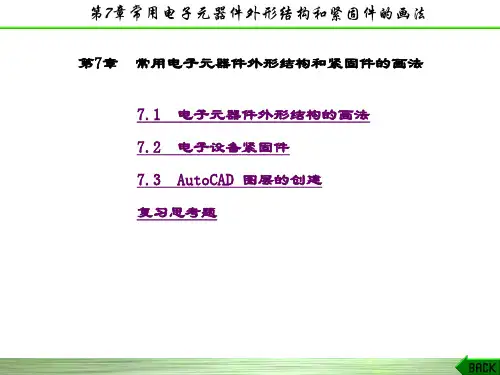

7.1 电子元器件外形结构的画法 7.2 电子设备紧固件 7.3 AutoCAD 图层的创建 复习思考题
工程制图第三版习题集答案 ppt课件
2020/12/2
答案
8
1-3.3、按给定的尺寸，作出已知的斜度和锥度
2020/12/2
答案
9
1-3.4、平面图形尺寸标注（直接从图量取，取整数）。
2020/12/2
答案
10
1-2.1、在指定的位置按图样补画各种图线
2020/12/2
11
1-2.1、在指定的位置按图样补画各种图线
2020/12/2Fra bibliotek121-3.1、作正多边形
（正六边形）
2020/12/2
（正五边形）
13
1-3.2、作椭圆，长轴50mm，短轴30mm。
2020/12/2
14
1-3.3、按给定的尺寸，作出已知的斜度和锥度
2020/12/2
15
1-3.3、按给定的尺寸，作出已知的斜度和锥度
2020/12/2
16
1-4.4、平面图形尺寸标注（直接从图量取，取整数）。
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
1-2.1、在指定的位置按图样补画各种图线
2020/12/2
答案
5
1-3.1、作正多边形
2020/12/2
答案
6
1-3.2、作椭圆，长轴50mm，短轴30mm。
2020/12/2
答案
7
1-3.3、按给定的尺寸，作出已知的斜度和锥度
2020/12/2
17
第１章 制图基本知识与技能
1-2 1-2.1 1-3 1-3.1 1-3.2 1-3.3 1-3.4
2020/12/2
总目1 录
1-2.1、在指定的位置按图样补画各种图线
精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第1章
表 1-4 图 线 的 画 法
第1章 制图的基本知识和技能 2．图框格式 表示一张图幅大小的框线称为图纸的边框线，用细实线绘制。 在边框线里面，根据不同的周边尺寸，用粗实线绘制图框线。需 要装订的图样，其图框格式如图1-1所示。不需装订的图样，其 图框格式如图1-2所示。
第1章 制图的基本知识和技能 图1-1 需要装订边的图框格式
图样中的汉字应写成长仿宋体，并采用国家正式公布推行的 简化字。
第1章 制图的基本知识和技能
2. 汉字 字体高度用h来表示，其公称尺寸序列为1.8、2.5、3.5、5、 7、10、14、20 mm。高度大于20 mm 的字体其尺寸按比率递增， 字体的高度代表字体的号数(如10号字h=10 mm)。字母分为A型和 B型，A型字体d=h/14，B型字体d=h/10(d为汉字宽度)。在同一图 样中应采用同一型号的字体，字体和数字可写成斜体或直体，斜 体字体向右倾斜，与水平方向成75°。
第1章 制图的基本知识和技能
第1章 制图的基本知识和技能
1.1 国家标准对制图的有关规定 1.2 绘图工具及其使用 1.3 几何作图 1.4 平面图形的分析与画法 复习思考题
第1章 制图的基本知识和技能 1.1 国家标准对制图的有关规定 工程图样是工程技术界的共同语言，为了便于进行技术交流和指 导生产，必须有一个统一的规定，为此，我国在1959年颁布了 《机械制图》国家标准。之后，国家标准又作了几次修订，先后 制定了《技术制图》和《机械制图》的国家标准，对图纸的幅面 及格式、比例、字体、图线和尺寸注法等作出了统一的规定。每 个工程技术人员都必须掌握这些规定。 1.1.1 图纸幅面及格式(GB/T 14689—93) 1. 图纸幅面 由图纸的长边和短边尺寸所确定的图纸大小称为图纸幅面。 在绘制图样时，应优先采用表1-1中所规定的基本幅面尺寸。
精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第3章
第3章投 影 基 础
第3章 投影基础

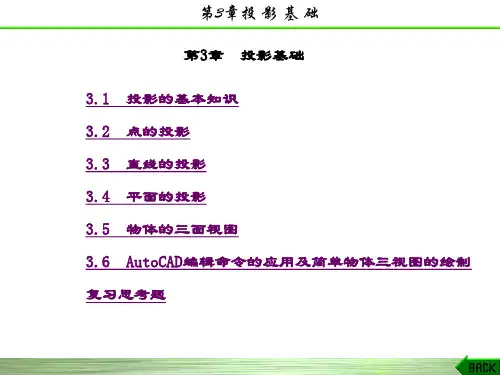

3.1 投影的基本知识 3.2 点的投影 3.3 直线的投影 3.4 平面的投影 3.5 物体的三面视图 3.6 AutoCAD编辑命令的应用及简单物体三视图的绘制 复习思考题
第3章投 影 基 础 3.1 投影的基本知识 空间物体在各种光的照射下，在地面或墙壁上会出现物体的 影子，这是一种自然的投影现象，经过科学的总结后，就形成了 各种投影法。投影法分为中心投影法和平行投影法两种。 3.1.1 中心投影法 如图3-1所示，将△ABC放在光源S和平面P之间，连接SA、SB 和SC并延长，它们分别与平面P交于a、b、c三点，得到△abc， 即为△ABC在平面P上的投影。S为投影中心，平面P为投影面，射 线SAa、SBb、SCc称为投影线。这种投影线在有限远处相交于一 点的投影方法称为中心投影法。
第3章投 影 基 础 图3-6 已知点的坐标作投影图
第3章投 影 基 础
3.2.3 两点的相对位置 空间两点的相对位置分别为上、下、左、右、前、后的关系，
这种位置关系在投影图中要由它们同面投影的坐标大小来判别。 前后位置由Y坐标判别，上下位置由Z坐标判别，左右位置由X坐 标来判别。两点的坐标值大的为上(或左、或前)，如图3-7所示。
第3章投 影 基 础
3．点的投影规律
根据以上分析，可得出点在三面投影体系中的投影规律。
(1) 点的两面投影连线垂直于相应的投影轴，即a′a⊥OX，
a′a″⊥OZ， ⊥OYH，a″aaYH ⊥OYW。 aYW
(2) 点的投影到投影轴的距离等于该点到相应投影面的距离，
即aaX=a ″ aZ=Aa′，
aaZ aaYH Aa 。
第3章投 影 基 础
2．点的投影与直角坐标的关系 若把三投影面体系看做空间直角坐标系，则投影面H、V、W 即为坐标面，投影轴X、Y、Z即为坐标轴，O点即为坐标原点。从 图3-5(a)中可看出，点A到W、V、H面的距离就是点A的三个坐标 值(XA、YA、ZA)。
第3章 投影基础
3.1 投影的基本知识 3.2 点的投影 3.3 直线的投影 3.4 平面的投影 3.5 物体的三面视图 3.6 AutoCAD编辑命令的应用及简单物体三视图的绘制 复习思考题
第3章投 影 基 础 3.1 投影的基本知识 空间物体在各种光的照射下，在地面或墙壁上会出现物体的 影子，这是一种自然的投影现象，经过科学的总结后，就形成了 各种投影法。投影法分为中心投影法和平行投影法两种。 3.1.1 中心投影法 如图3-1所示，将△ABC放在光源S和平面P之间，连接SA、SB 和SC并延长，它们分别与平面P交于a、b、c三点，得到△abc， 即为△ABC在平面P上的投影。S为投影中心，平面P为投影面，射 线SAa、SBb、SCc称为投影线。这种投影线在有限远处相交于一 点的投影方法称为中心投影法。
第3章投 影 基 础 图3-6 已知点的坐标作投影图
第3章投 影 基 础
3.2.3 两点的相对位置 空间两点的相对位置分别为上、下、左、右、前、后的关系，
这种位置关系在投影图中要由它们同面投影的坐标大小来判别。 前后位置由Y坐标判别，上下位置由Z坐标判别，左右位置由X坐 标来判别。两点的坐标值大的为上(或左、或前)，如图3-7所示。
第3章投 影 基 础
3．点的投影规律
根据以上分析，可得出点在三面投影体系中的投影规律。
(1) 点的两面投影连线垂直于相应的投影轴，即a′a⊥OX，
a′a″⊥OZ， ⊥OYH，a″aaYH ⊥OYW。 aYW
(2) 点的投影到投影轴的距离等于该点到相应投影面的距离，
即aaX=a ″ aZ=Aa′，
aaZ aaYH Aa 。
第3章投 影 基 础
2．点的投影与直角坐标的关系 若把三投影面体系看做空间直角坐标系，则投影面H、V、W 即为坐标面，投影轴X、Y、Z即为坐标轴，O点即为坐标原点。从 图3-5(a)中可看出，点A到W、V、H面的距离就是点A的三个坐标 值(XA、YA、ZA)。
电子工程制图(西电版)第4章 基本体的投影及表面交线
些直线和棱线所构成，按照点、线、面的投影规律将这些线、 面画出来，即可画出平面立体的图形。工程上常见的平面立体 有两种：棱柱和棱锥。下面我们介绍六棱柱和四棱锥的三个基 本视图的形成和画法。
第4章 基本体的投影及表面交线
1. 六棱柱 如图4-2(a)所示，六棱柱由上、下正六边形和六个棱面(矩 形)构成。将它置于三投影面体系中，使上、下两平面为水平面， 前后两棱面为正平面，上、下两个正六边形积聚为一直线，前、 后两棱面反映实形并重合，则在水平投影上，上、下两正六边 形反映实形并重合，六个棱面积聚为六条直线，重叠于六边形 的六条边上。同理，侧面投影也具有积聚性，但不具有实形性。 六棱柱的三个基本视图见图4-2(b)。
第4章 基本体的投影及表面交线
【例4-2】 已知三棱锥被正垂面所截，求截交线的投影(见 图4-13)。
分析：由于三棱锥被正垂面截切去掉锥顶，其截交线为一 个三边形，因此要想求此三边形的投影，只需求出截平面与三 棱锥的三个棱的交点即可。
作图：根据主视图上的三交点，由e′f ′g′求得俯视图上的eg， 再由左视图上的f″ 求得俯视图上的f ，其具体作图方法如图413(c)所示。
第4章 基本体的投影及表面交线 图4-3 四棱锥的投影和视图
第4章 基本体的投影及表面交线
4.1.2 曲面立体的投影和视图 工程中常见的曲面立体是一些基本回转体，如圆柱、圆锥、
圆球和圆环等，它们都是由回转体或回转平面与平面围成的立 体。回转面由一动线绕轴线回转而形成。动线又称为母线，在 回转面上任一位置的母线称为素线，母线上任一点的旋转轨迹 是一个圆，称为纬圆。
第4章 基本体的投影及表面交线
4.2 基本体的表面交线
在工程上经常会看到一些平面和立体相交、立体和立体 相交的零件，由此会产生表面交线，如图4-11所示。
第4章 基本体的投影及表面交线
1. 六棱柱 如图4-2(a)所示，六棱柱由上、下正六边形和六个棱面(矩 形)构成。将它置于三投影面体系中，使上、下两平面为水平面， 前后两棱面为正平面，上、下两个正六边形积聚为一直线，前、 后两棱面反映实形并重合，则在水平投影上，上、下两正六边 形反映实形并重合，六个棱面积聚为六条直线，重叠于六边形 的六条边上。同理，侧面投影也具有积聚性，但不具有实形性。 六棱柱的三个基本视图见图4-2(b)。
第4章 基本体的投影及表面交线
【例4-2】 已知三棱锥被正垂面所截，求截交线的投影(见 图4-13)。
分析：由于三棱锥被正垂面截切去掉锥顶，其截交线为一 个三边形，因此要想求此三边形的投影，只需求出截平面与三 棱锥的三个棱的交点即可。
作图：根据主视图上的三交点，由e′f ′g′求得俯视图上的eg， 再由左视图上的f″ 求得俯视图上的f ，其具体作图方法如图413(c)所示。
第4章 基本体的投影及表面交线 图4-3 四棱锥的投影和视图
第4章 基本体的投影及表面交线
4.1.2 曲面立体的投影和视图 工程中常见的曲面立体是一些基本回转体，如圆柱、圆锥、
圆球和圆环等，它们都是由回转体或回转平面与平面围成的立 体。回转面由一动线绕轴线回转而形成。动线又称为母线，在 回转面上任一位置的母线称为素线，母线上任一点的旋转轨迹 是一个圆，称为纬圆。
第4章 基本体的投影及表面交线
4.2 基本体的表面交线
在工程上经常会看到一些平面和立体相交、立体和立体 相交的零件，由此会产生表面交线，如图4-11所示。
《电子工程制图》课件第4章
画斜视图时，必须在斜视图的上方标出视图的名称“× 向”，在相应的视图附近用箭头指明投影方向，并注上同样 的字母，字母一律水平书写,如图4－4所示。
斜视图一般按投影关系配置，必要时也可配置在其它地 方，在不引起误解时，允许将图形旋转，这时需标注“×向 旋转”,如图4－4所示。
图4－4 斜视图
四、旋转视图 假想将机件的倾斜部分旋转到与某一选定的基本投影面 平行后，再向该投影面投影，所得的视图称为旋转视图。 通常是在机件的倾斜部分具有回转轴线时方可采用旋转 视图。旋转视图不必标注,如图4－5所示。
二、局部视图 将机件的某一部分向基本投影面投影所得的视图称为局 部视图。如图4－3所示机件，选用主、俯两个视图后，还有 左、右两边的凸台尚未表达清楚，但又没有必要将完整的左、 右视图画出来，而只画出左、右两边的凸台，从而使机件表 达更清晰、合理。 局部视图同基本视图一样，都是向基本投影面投影，所 不同的只是将机体的某一部分向基本投影面投影。
图4－8 旋转剖视(一)
图4－9 旋转剖视(二)
3)用几个平行的剖切平面剖切——阶梯剖（视） 用几个平行的剖切平面剖开机件的方法称为阶梯剖。 如图4－10(a)所示的机件，其内部结构形状的轴线不在 同一平面内，用一个剖切平面就不能全部地表示出其内部形 状。这时可采用两个互相平行的剖切平面剖开机件，在主视 图上画出剖切后组合在一起的剖视图，即阶梯剖视图,如图4 －10(b)所示。
图4－11 阶梯剖视错误画法
图4－12 允许出现不完整要素的阶梯剖视特例
4)用组合的剖切平面剖切——复合剖（视） 除旋转、阶梯剖以外，用组合的剖切平面剖开机件的方 法称为复合剖。 当机件上的内部结构不能用任何一种方法单独剖开时， 即可用复合剖。复合剖的形式较多，通常以旋转剖为基础， 再配以其它的剖切方式,如图4－13、图4－14所示。
精品课件-电子工程制图(含习题集)(第二版)(童幸生)-第2章
第2章 计算机绘图简介
AutoCAD 最初显示以下几个工具栏： (1) “标准”工具栏； (2) “样式”工具栏； (3) “图层”工具栏； (4) “对象特性”工具栏； (5) “绘图”工具栏； (6) “修改”工具栏。
第2章 计算机绘图简介
可以显示或隐藏以上工具栏以及其他工具栏，也可以创建 自定义工具栏。
第2章 计算机绘图简介
工具栏包含启动命令的按钮。将鼠标或定点设备移到工具栏 按钮上时，工具栏提示将显示按钮的名称。右下角带有小黑三角 形的按钮是包含相关命令的弹出工具栏。将光标放在图标上，然 后按鼠标左键将显示弹出工具栏。
默认情况下，将显示绘图区域顶部的工具栏。此工具栏与 Microsoft Office 程序中的工具栏类似。此工具栏包含常用的 AutoCAD 命令(例如 PROPERTIES、PAN和ZOOM)以及Microsoft Office 标准命令(例如“新建”、“打开”和“保存”)。
标准工具栏中的某些工具右下角有一个黑色小三角符号，用 户单击这些工具并按住鼠标左键不放，系统将打开一系列子工具 (见图2-6)，我们将这种工具栏称为随位工具栏。
第2章 计算机绘图简介 图2-6 随位工具栏
第2章 计算机绘图简介 4. 图形窗口 图形窗口是显示、绘制和编辑图形的区域。用户可通过图形 窗口底部的Model(模型)和Layout(布局)选项卡(见图2-7)在模型 空间和图纸空间之间进行切换。用户应在模型空间进行设计，在 布局空间创建布局输出图形。
图2-7 Model和Layout选项卡
第2章 计算机绘图简介 5. 命令窗口 命令窗口是用户输入命令和显示命令提示及信息的地方，包 括供用户输入命令的单行命令区和显示命令记录的区域两部分 (见图2-8)。用户可以移动命令窗口和改变命令窗口的大小。
工程制图(第三版)习题集答案
ห้องสมุดไป่ตู้图竞赛与提高
竞赛目的
通过参加制图竞赛，激发学生的兴趣和积极性，提高他们的工程制图水平。
竞赛指导
提供竞赛指导，包括竞赛规则、参赛要求、时间安排等，帮助学生更好地准备和参与竞赛。
THANKS
感谢观看
VS
详细描述
曲面立体是由曲面或曲面与平面围成的立 体。在正投影中，当曲面立体的投影与正 投影面平行时，其投影为具有相应形状和 尺寸的圆或椭圆。当曲面立体与正投影面 垂直时，其投影为该曲面的一个顶点。曲 面立体的投影还受到其方向的影响，不同 方向会导致投影形状发生变化。
组合体的投影
总结词
掌握组合体投影的基本规律和作图方法。
总结词
掌握平面立体投影的基本规律和作图方法。
详细描述
平面立体是由直线段围成的立体，其投影规律较为简单。在正投影中，平面立体 的投影与正投影面平行时，其投影为具有相应形状和尺寸的直线段或圆。当平面 立体与正投影面垂直时，其投影为该平面的一个顶点。
曲面立体的投影
总结词
掌握曲面立体投影的基本规律和作图方 法。
总结平面图形的作图步骤，包括准备 阶段、草稿阶段和校核阶段。
平面图形的线段分析
对平面图形中的线段进行分类，如已 知线段、中间线段和连接线段，并分 析它们的画法。
03
正投影法与三视图
正投影法的基本原理
真实性
正投影法能够真实地反映物体的 形状和大小，且投影的长度不会
改变。
积聚性
当直线或平面与投影面垂直时，它 们的投影会积聚到一点或一条线上。
06
工程制图的表达方法
视图、剖视图和断面图的表达方法
视图
视图是用于表达物体外部形状的图形，包括主视图、俯视 图、左视图等。在绘制视图时，应遵循“长对正、高平齐 、宽相等”的原则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 圆柱体 如图4-4(a)所示，圆柱体由上、下底平面(圆形)和圆柱面 组成。其中，圆柱面可看成由一母线绕平行于母线的回转轴旋 转而成。
第4章基本体的投影及表面交线
1) 投影与视图的形成 将圆柱体的轴线作为垂线置于三投影面体系中，使得圆柱 面的上、下两圆平面作为水平面，则在水平投影中，圆柱面积 聚为一个圆，并与上、下两圆平面的投影重合。在正面投影与 侧面投影中，上、下两圆都积聚为一条直线，圆柱面投影都为 一矩形，但要注意，在正面投影中矩形线框反映的是前半个圆 柱面，它和后半个圆柱面的投影重合。正面投影中矩形的左、 右两直线为圆柱面的最左、最右的两条素线AA1、CC1的投影， 即(a′a1′、c′c1′)，它们是正面投影中可见与不可见的分 界线；在侧投影中，矩形线框反映的是左半个圆柱面，它和右 半个圆柱面的投影重合，矩形中左、右两直线为圆柱面的最前、 最后的两条素线的投影，即BB1、DD1(投影为b″b1″、 d″d1″)，它们是侧面投影中可见与不可见的分界线。
第4章基本体的投影及表面交线 图4-5 圆柱体表面上的点
第4章基本体的投影及表面交线
由于圆柱体为竖立放置，因此轴线垂直于水平面，点M、N 的水平投影可随着圆柱面的积聚性而直接按点的投影规律在圆 周上求得，再由此求得侧面投影。M点位于前半个圆柱面上， 其侧面投影是可见的；N点位于右半个圆柱面，其侧面投影为 不可见，用(n″)表示；P点位于上顶圆面，可直接按点的投影 规律求得正面投影p′，侧面投影p″。
第4章基本体的投影及表面交线 第4章 基本体的投影及表面交线
4.1 基本体的投影 4.2 基本体的表面交线 4.3 用AutoCAD进行文字标注 复习思考题
第4章基本体的投影及表面交线
机械设备上的许多零件都可以看成是由若干个基本几何体 (简称基本体)组合而成的，有的比较简单，有的比较复杂。但 不论它们多么复杂，都是按一定的组合方式构成的。图4-1所 示的手柄可看成是由圆球、圆柱和圆台组合而成的。
4.1.1 平面立体的投影 平面立体的表面由若干个棱面所构成，而平面可看作由一
些直线和棱线所构成，按照点、线、面的投影规律将这些线、 面画出来，即可画出平面立体的图形。工程上常见的平面立体 有两种：棱柱和棱锥。下面我们介绍六棱柱和四棱锥的三个基 本视图的形成和画法。
第4章基本体的投影及表面交线
1. 六棱柱 如图4-2(a)所示，六棱柱由上、下正六边形和六个棱面 (矩形)构成。将它置于三投影面体系中，使上、下两平面为水 平面，前后两棱面为正平面，上、下两个正六边形积聚为一直 线，前、后两棱面反映实形并重合，则在水平投影上，上、下 两正六边形反映实形并重合，六个棱面积聚为六条直线，重叠 于六边形的六条边上。同理，侧面投影也具有积聚性，但不具 有实形性。六棱柱的三个基本视图见图4-2(b)。
第4章基本体的投影及表面交线
2．圆锥体 如图4-6(a)所示，圆锥体由底圆和圆锥面所围成，圆锥面 可看成是由一条母线绕与它相交的轴线旋转而成的。
第4章基本体的投影及表面交线
1) 投影与视图的形成 将圆锥体的轴线作为铅垂线(也可作为正垂线或侧垂线)置于三 投影面体系中，使得圆锥体底面为水平面，此底面在水平投影 上反映实形，在其余两投影面上积聚为一直线。圆锥体在正面 和侧面投影面上的投影都是等腰三角形，但它们表示的圆锥面 方位不同。在正面投影上，反映前半个圆锥面，其SA、SB为最 左、最右两条素线，是可见与不可见的分界线，其投影为 s′a′、s′b′；在侧面投影上，反映了左半个圆锥面，其SC、 SD为最前、最后两条素线，是可见与不可见的分界线，其投影 为s″c″、s″d″。
按照立体表面的性质不同，基本体分为两类：一类表面由 平面围成，称为平面立体；另一类表面由曲面围成，称为曲面 立体。在曲面立体中，表面为回转面构成的立体称为回转体， 它是最常见的曲面体。
第4章基本体的投影及表面交线
手柄
圆柱
圆台
带切口的圆球
图4-1 手柄的组成
第4章基本体的投影及表面交线
4.1 基本体的投影
第4章基本体的投影及表面交线 图4-3 四棱锥的投影和视图
第4章基本体的投影及表面交线
4.1.2 曲面立体的投影 工程中常见的曲面立体是一些基本回转体，如圆柱、圆锥、
圆球和圆环等，它们都是由回转体或回转平面与平面围成的立 体。回转面由一动线绕轴线回转而形成。动线又称为母线，在 回转面上任一位置的母线称为素线，母线上任一点的旋转轨迹 是一个圆，称为纬圆。
第4章基本体的投影及表面交线
对于一个圆柱体，只要将它的位置放正，就可得出它的投 影规律，即在其轴线垂直的投影面上的投影为圆，在其余两个 投影面上的投影均为矩形。
圆柱体的三个基本视图如图4-4(b)所示。
第4章基本体的投影及表面交线 图4-4 圆柱体的投影和视图
第4章基本体的投影及表面交线
2) 圆柱体表面的点 圆柱体表面上的点，无论是在圆柱面上还是在上、下底面， 均可按照点的投影规律及面上取点的方法求得该点的三面投影。 如图4-5所示，圆柱面有三点M、N、P，其中M、N的正面投 影已知，P点的水平投影已知，求作它们的另两面投影。
第4章基本体的投影及表面交线
2. 四棱锥 如图4-3(a)所示，正四棱锥由一底面和四个棱面所组成。 将正四棱锥置于三投影面体系中，使底面平行于水平面，在水 平面投影上反映实形，在正面投影和侧面投影中分别使左右棱 面和前后棱面积聚为两条直线，则四棱锥的正面投影和侧面投 影均为类似的等腰三角形，四个棱面在水平投影上为四个相同 的等腰三角形。 作图时，可先画出底面四边形的三个投影，再画出锥顶的 三个投影，然后连接各棱线的同面投影，即可得到棱锥三面投 影。图4-3(b)为四棱锥的三个基本视图。
第4章基本体的投影及表面交线 图4-2 六棱柱的投影和视图
第4章基本体的投影及表面交线
如果在棱柱表面上找点，则可根据在平面求点的投影方法 来求点的三面投影。例如在图4-2中，K点位于六棱柱的左前侧 棱面上，由于该棱面为铅垂面，其平面图积聚为一直线，因此 K的水平投影落在该直线上，再由k、k′ 可求k″。由于此棱 面在左侧立面可见，因此其k″ 可见(不可见时k″ 加括号表 示)。
第4章基本体的投影及表面交线
1) 投影与视图的形成 将圆柱体的轴线作为垂线置于三投影面体系中，使得圆柱 面的上、下两圆平面作为水平面，则在水平投影中，圆柱面积 聚为一个圆，并与上、下两圆平面的投影重合。在正面投影与 侧面投影中，上、下两圆都积聚为一条直线，圆柱面投影都为 一矩形，但要注意，在正面投影中矩形线框反映的是前半个圆 柱面，它和后半个圆柱面的投影重合。正面投影中矩形的左、 右两直线为圆柱面的最左、最右的两条素线AA1、CC1的投影， 即(a′a1′、c′c1′)，它们是正面投影中可见与不可见的分 界线；在侧投影中，矩形线框反映的是左半个圆柱面，它和右 半个圆柱面的投影重合，矩形中左、右两直线为圆柱面的最前、 最后的两条素线的投影，即BB1、DD1(投影为b″b1″、 d″d1″)，它们是侧面投影中可见与不可见的分界线。
第4章基本体的投影及表面交线 图4-5 圆柱体表面上的点
第4章基本体的投影及表面交线
由于圆柱体为竖立放置，因此轴线垂直于水平面，点M、N 的水平投影可随着圆柱面的积聚性而直接按点的投影规律在圆 周上求得，再由此求得侧面投影。M点位于前半个圆柱面上， 其侧面投影是可见的；N点位于右半个圆柱面，其侧面投影为 不可见，用(n″)表示；P点位于上顶圆面，可直接按点的投影 规律求得正面投影p′，侧面投影p″。
第4章基本体的投影及表面交线 第4章 基本体的投影及表面交线
4.1 基本体的投影 4.2 基本体的表面交线 4.3 用AutoCAD进行文字标注 复习思考题
第4章基本体的投影及表面交线
机械设备上的许多零件都可以看成是由若干个基本几何体 (简称基本体)组合而成的，有的比较简单，有的比较复杂。但 不论它们多么复杂，都是按一定的组合方式构成的。图4-1所 示的手柄可看成是由圆球、圆柱和圆台组合而成的。
4.1.1 平面立体的投影 平面立体的表面由若干个棱面所构成，而平面可看作由一
些直线和棱线所构成，按照点、线、面的投影规律将这些线、 面画出来，即可画出平面立体的图形。工程上常见的平面立体 有两种：棱柱和棱锥。下面我们介绍六棱柱和四棱锥的三个基 本视图的形成和画法。
第4章基本体的投影及表面交线
1. 六棱柱 如图4-2(a)所示，六棱柱由上、下正六边形和六个棱面 (矩形)构成。将它置于三投影面体系中，使上、下两平面为水 平面，前后两棱面为正平面，上、下两个正六边形积聚为一直 线，前、后两棱面反映实形并重合，则在水平投影上，上、下 两正六边形反映实形并重合，六个棱面积聚为六条直线，重叠 于六边形的六条边上。同理，侧面投影也具有积聚性，但不具 有实形性。六棱柱的三个基本视图见图4-2(b)。
第4章基本体的投影及表面交线
2．圆锥体 如图4-6(a)所示，圆锥体由底圆和圆锥面所围成，圆锥面 可看成是由一条母线绕与它相交的轴线旋转而成的。
第4章基本体的投影及表面交线
1) 投影与视图的形成 将圆锥体的轴线作为铅垂线(也可作为正垂线或侧垂线)置于三 投影面体系中，使得圆锥体底面为水平面，此底面在水平投影 上反映实形，在其余两投影面上积聚为一直线。圆锥体在正面 和侧面投影面上的投影都是等腰三角形，但它们表示的圆锥面 方位不同。在正面投影上，反映前半个圆锥面，其SA、SB为最 左、最右两条素线，是可见与不可见的分界线，其投影为 s′a′、s′b′；在侧面投影上，反映了左半个圆锥面，其SC、 SD为最前、最后两条素线，是可见与不可见的分界线，其投影 为s″c″、s″d″。
按照立体表面的性质不同，基本体分为两类：一类表面由 平面围成，称为平面立体；另一类表面由曲面围成，称为曲面 立体。在曲面立体中，表面为回转面构成的立体称为回转体， 它是最常见的曲面体。
第4章基本体的投影及表面交线
手柄
圆柱
圆台
带切口的圆球
图4-1 手柄的组成
第4章基本体的投影及表面交线
4.1 基本体的投影
第4章基本体的投影及表面交线 图4-3 四棱锥的投影和视图
第4章基本体的投影及表面交线
4.1.2 曲面立体的投影 工程中常见的曲面立体是一些基本回转体，如圆柱、圆锥、
圆球和圆环等，它们都是由回转体或回转平面与平面围成的立 体。回转面由一动线绕轴线回转而形成。动线又称为母线，在 回转面上任一位置的母线称为素线，母线上任一点的旋转轨迹 是一个圆，称为纬圆。
第4章基本体的投影及表面交线
对于一个圆柱体，只要将它的位置放正，就可得出它的投 影规律，即在其轴线垂直的投影面上的投影为圆，在其余两个 投影面上的投影均为矩形。
圆柱体的三个基本视图如图4-4(b)所示。
第4章基本体的投影及表面交线 图4-4 圆柱体的投影和视图
第4章基本体的投影及表面交线
2) 圆柱体表面的点 圆柱体表面上的点，无论是在圆柱面上还是在上、下底面， 均可按照点的投影规律及面上取点的方法求得该点的三面投影。 如图4-5所示，圆柱面有三点M、N、P，其中M、N的正面投 影已知，P点的水平投影已知，求作它们的另两面投影。
第4章基本体的投影及表面交线
2. 四棱锥 如图4-3(a)所示，正四棱锥由一底面和四个棱面所组成。 将正四棱锥置于三投影面体系中，使底面平行于水平面，在水 平面投影上反映实形，在正面投影和侧面投影中分别使左右棱 面和前后棱面积聚为两条直线，则四棱锥的正面投影和侧面投 影均为类似的等腰三角形，四个棱面在水平投影上为四个相同 的等腰三角形。 作图时，可先画出底面四边形的三个投影，再画出锥顶的 三个投影，然后连接各棱线的同面投影，即可得到棱锥三面投 影。图4-3(b)为四棱锥的三个基本视图。
第4章基本体的投影及表面交线 图4-2 六棱柱的投影和视图
第4章基本体的投影及表面交线
如果在棱柱表面上找点，则可根据在平面求点的投影方法 来求点的三面投影。例如在图4-2中，K点位于六棱柱的左前侧 棱面上，由于该棱面为铅垂面，其平面图积聚为一直线，因此 K的水平投影落在该直线上，再由k、k′ 可求k″。由于此棱 面在左侧立面可见，因此其k″ 可见(不可见时k″ 加括号表 示)。
