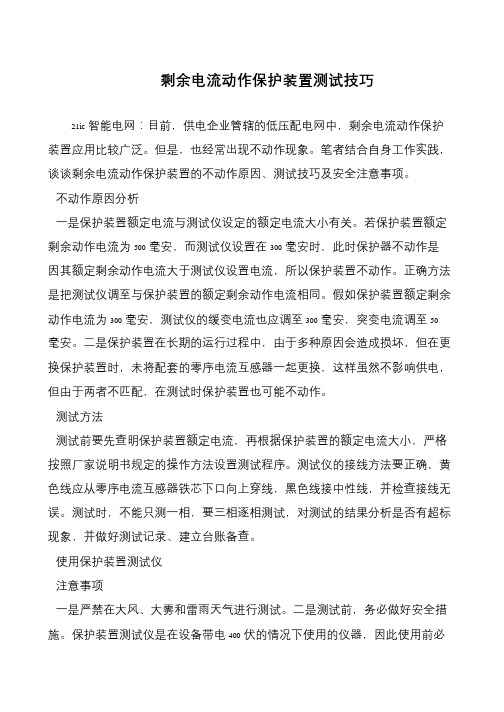

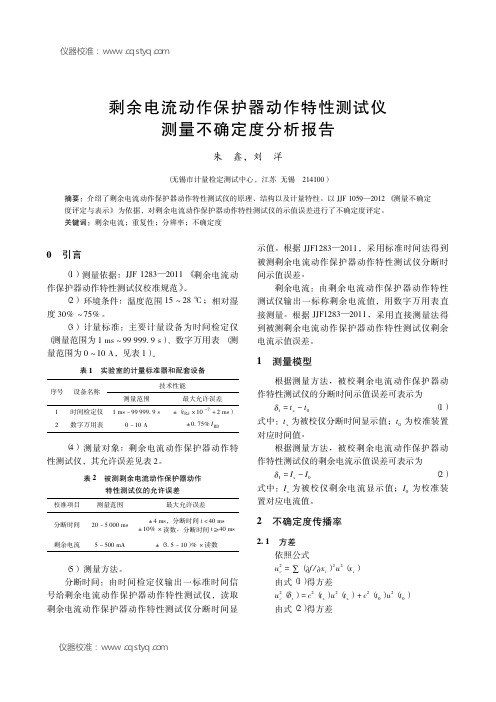

剩余电流动作保护装置测试技巧
21ic智能电网：目前，供电企业管辖的低压配电网中，剩余电流动作保护装置应用比较广泛。

但是，也经常出现不动作现象。

笔者结合自身工作实践，谈谈剩余电流动作保护装置的不动作原因、测试技巧及安全注意事项。

不动作原因分析
一是保护装置额定电流与测试仪设定的额定电流大小有关。

若保护装置额定剩余动作电流为500毫安，而测试仪设置在300毫安时，此时保护器不动作是因其额定剩余动作电流大于测试仪设置电流，所以保护装置不动作。

正确方法是把测试仪调至与保护装置的额定剩余动作电流相同。

假如保护装置额定剩余动作电流为300毫安，测试仪的缓变电流也应调至300毫安，突变电流调至50 毫安。

二是保护装置在长期的运行过程中，由于多种原因会造成损坏，但在更换保护装置时，未将配套的零序电流互感器一起更换，这样虽然不影响供电，但由于两者不匹配，在测试时保护装置也可能不动作。

测试方法
测试前要先查明保护装置额定电流，再根据保护装置的额定电流大小，严格按照厂家说明书规定的操作方法设置测试程序。

测试仪的接线方法要正确，黄色线应从零序电流互感器铁芯下口向上穿线，黑色线接中性线，并检查接线无误。

测试时，不能只测一相，要三相逐相测试，对测试的结果分析是否有超标现象，并做好测试记录、建立台账备查。

使用保护装置测试仪
注意事项
一是严禁在大风、大雾和雷雨天气进行测试。

二是测试前，务必做好安全措施。

保护装置测试仪是在设备带电400伏的情况下使用的仪器，因此使用前必。

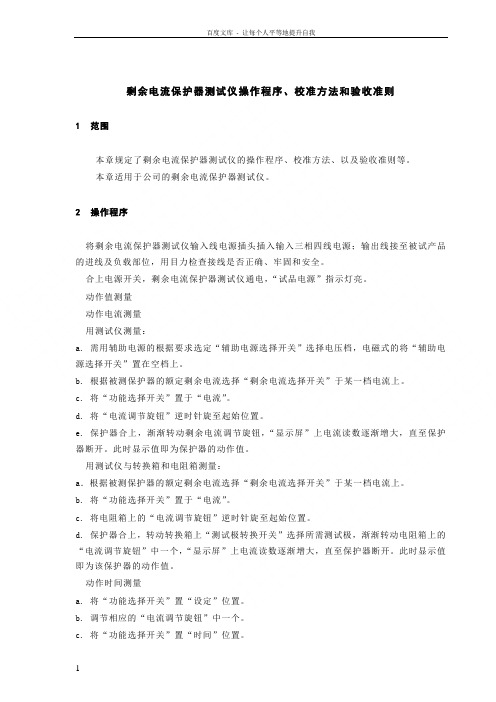

剩余电流保护器测试仪操作程序、校准方法和验收准则1 范围本章规定了剩余电流保护器测试仪的操作程序、校准方法、以及验收准则等。

本章适用于公司的剩余电流保护器测试仪。

2 操作程序将剩余电流保护器测试仪输入线电源插头插入输入三相四线电源；输出线接至被试产品的进线及负载部位，用目力检查接线是否正确、牢固和安全。

合上电源开关，剩余电流保护器测试仪通电，“试品电源”指示灯亮。

动作值测量动作电流测量用测试仪测量：a. 需用辅助电源的根据要求选定“辅助电源选择开关”选择电压档，电磁式的将“辅助电源选择开关”置在空档上。

b. 根据被测保护器的额定剩余电流选择“剩余电流选择开关”于某一档电流上。

c. 将“功能选择开关”置于“电流”。

d. 将“电流调节旋钮”逆时针旋至起始位置。

e. 保护器合上，渐渐转动剩余电流调节旋钮，“显示屏”上电流读数逐渐增大，直至保护器断开。

此时显示值即为保护器的动作值。

用测试仪与转换箱和电阻箱测量：a．根据被测保护器的额定剩余电流选择“剩余电流选择开关”于某一档电流上。

b. 将“功能选择开关”置于“电流”。

c. 将电阻箱上的“电流调节旋钮”逆时针旋至起始位置。

d. 保护器合上，转动转换箱上“测试极转换开关”选择所需测试极，渐渐转动电阻箱上的“电流调节旋钮”中一个，“显示屏”上电流读数逐渐增大，直至保护器断开。

此时显示值即为该保护器的动作值。

动作时间测量a. 将“功能选择开关”置“设定”位置。

b. 调节相应的“电流调节旋钮”中一个。

c. 将“功能选择开关”置“时间”位置。

d. 按“清零键”，显示屏读数显示为“000ms”。

e. 将保护器合上，然后按下测量键，保护器分断即为施加动作时间测量，显示屏即显示施加电流后的分断时间。

f.“保护器”处于断开状态，按下“测量键”并转动一个角度，放手后“测量键”应不弹出。

然后闭合保护器，随即保护器分断，“显示屏”即显示出保护器闭合后的分断时间。

测量结束将“测量键”复位。

剩余电流测试仪安全操作及保养规程前言剩余电流测试仪是一种用来检测电路中剩余电流的仪器。

在使用过程中，正确的操作和保养是确保使用安全、准确测量的关键。

本文档将介绍剩余电流测试仪的操作和保养规程。

安全操作规程1. 准备工作在进行测量之前，需要进行以下准备工作：•仔细阅读使用说明书，并按照说明书正确连接仪器。

•确保所连接的电源符合使用要求，并保证电源线连接正确。

2. 操作步骤在进行测量时，按照以下步骤进行操作：1.打开电源开关。

2.选择合适的测试范围。

3.将测试夹具连接到被测试电路。

4.观察仪表读数，确保读数稳定。

5.记录测量结果，并断开测试夹具。

6.关闭电源开关。

3. 注意事项在操作剩余电流测试仪时，需要注意以下事项：•避免将测试夹具接触电路中的带电部分。

•测量时，应保持安静的工作环境，避免干扰仪表读数。

•测量过程中，不应触碰带电部分，避免触电事故发生。

保养规程剩余电流测试仪的保养是保障仪器正常运行的重要措施。

以下是剩余电流测试仪的保养规程：1. 清洁在每次使用后，应使用软布或者干净的纸巾将剩余电流测试仪进行清洁，以保持仪器清洁干净。

2. 仪器存放在不使用剩余电流测试仪时，应将仪器存放在干燥的环境中，并用防尘罩覆盖仪器，以避免仪器受到灰尘和潮湿的影响。

3. 仪器校准剩余电流测试仪的测量准确性受到仪器的校准影响。

因此，在使用一段时间后，应将仪器送到专业的校准机构进行校准。

总结剩余电流测试仪的正确操作和保养是使用过程中必须遵守的规程。

遵守这些规程可以确保仪器正常运行，同时保护使用者的安全。

智能剩余电流保护器校测仪设计
史佳欢;陈江;李明
【期刊名称】《电子测量技术》
【年(卷),期】2007(30)3
【摘要】在剩余电流保护器设计、生产和维护过程中,全面测试其性能是完善设计性能、提高产品可靠性的重要环节。

本文讨论了以单片机为控制器用于剩余电流保护器的分断特性、指标及参数测试和校验的剩余电流保护器校测仪的硬、软件设计,给出了剩余电流保护开关性能的测试方法及主要电路的设计和软件控制流程。

该测试仪模拟正常的工作环境和特殊的恶劣工作环境,提供测试用的各种电压,产生大小、相位、波形可控的剩余电流。

由单片机控制高精度A/D变换器完成电量参数的测
量和剩余电流保护器分断时间的测量,测量数据最终送LCD显示,从而完成对剩余电流保护器性能的测试。

经使用证明,该仪器可以测试校验各种类型的剩余电流保护器,可满足现场实验的要求。

【总页数】5页(P186-190)
【关键词】单片机;剩余电流保护器;参数测试
【作者】史佳欢;陈江;李明
【作者单位】西安电子科技大学雷达信号处理国家重点实验室
【正文语种】中文
【中图分类】TM564.8
【相关文献】
1.一种重合闸智能剩余电流保护器设计 [J], 张立军;吴双龙;
2.一种重合闸智能剩余电流保护器设计 [J], 张立军;吴双龙
3.基于单片机的剩余电流保护器在线测试仪设计 [J], 李慧;严石;李景
4.剩余电流动作保护器智能化应用研究及设计 [J], 张长营
5.基于暂态波形鉴别的剩余电流保护器校测方法 [J], 潘永长;肖国磊;宋艳;叶巨伟因版权原因，仅展示原文概要，查看原文内容请购买。

剩余电流保护装置测试仪项目投资分析及可行性报告一、项目背景随着电力系统的不断发展，剩余电流保护装置的应用越来越普遍。

然而，目前市场上缺乏一种专业的测试仪器，可以对剩余电流保护装置进行全面的测试和检测。

因此，开发一种剩余电流保护装置测试仪成为迫切需求。

二、项目概述剩余电流保护装置测试仪项目旨在开发一种专业的测试仪器，可以对剩余电流保护装置进行性能和可靠性测试。

该测试仪器将具备与各种剩余电流保护装置兼容的能力，并能够通过测试数据判断剩余电流保护装置是否达到预期的保护能力。

三、市场分析目前，剩余电流保护装置市场需求潜力巨大。

随着人们对电力安全的重视，剩余电流保护装置的普及程度不断提高。

然而，市场上缺乏专业的测试仪器，使得剩余电流保护装置的准确性和可靠性无法得到保证。

因此，剩余电流保护装置测试仪的市场需求非常旺盛。

四、投资分析1.开发成本开发剩余电流保护装置测试仪的成本主要包括设备采购、研发团队人员费用、生产制造成本等。

初步估计，项目开发成本为100万元。

2.预期收入根据市场调研数据，预计该测试仪器的售价为10万元/台，预计首年销售100台，逐年增长10%。

根据该预测，首年销售收入为100万元。

3.成本支出除开发成本外，该项目还需要考虑日常运营和市场推广费用，预计为30万元/年。

4.预期利润根据以上数据，预计首年利润为70万元，逐年增长10%。

五、可行性分析1.技术可行性根据初步研发方案和市场需求，剩余电流保护装置测试仪的技术可行性较高，可以满足市场需求。

2.经济可行性根据投资分析数据，该项目的预期利润较高，且逐年增长，具备良好的经济可行性。

3.市场可行性根据市场调研数据，剩余电流保护装置测试仪的市场需求量较大，市场可行性较高。

4.社会可行性该项目的实施将提高剩余电流保护装置的准确性和可靠性，为电力系统的安全运行作出贡献，具备较高的社会可行性。

六、风险分析1.竞争风险虽然目前市场上缺乏类似的测试仪器，但随着市场需求的增加，竞争对手可能会进入该领域。

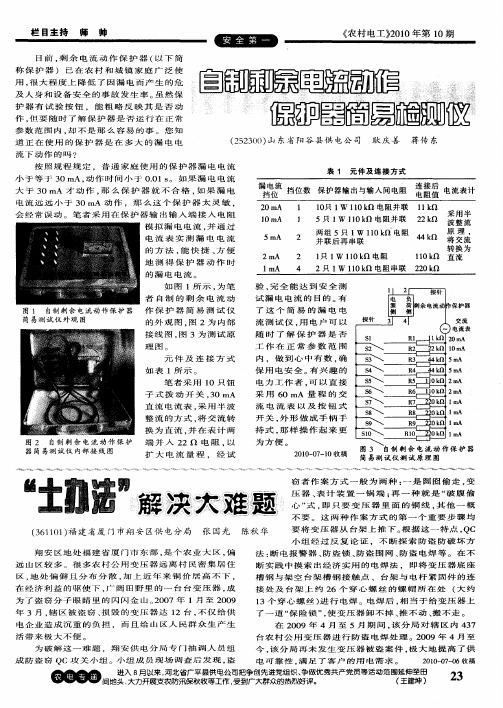

剩余电流动作保护器测试方法
剩余电流动作保护器是一种用于保护电气设备和人员安全的重
要装置。

它能够监测电路中的剩余电流，一旦检测到超出设定值的
剩余电流，就会迅速切断电路，以防止触电事故的发生。

为了确保
剩余电流动作保护器的可靠性和稳定性，需要对其进行定期的测试
和检验。

首先，我们需要准备一台专业的测试仪器，通常是一台专用的
剩余电流动作保护器测试仪。

这种测试仪器能够模拟不同的故障情况，如漏电、过载等，以便对剩余电流动作保护器的触发时间和触
发电流进行测试。

其次，我们需要按照剩余电流动作保护器的规格要求，设置测
试仪器的参数，包括触发电流、触发时间等。

然后，将测试仪器连
接到剩余电流动作保护器所在的电路中。

接下来，我们可以通过测试仪器模拟不同的故障情况，观察剩
余电流动作保护器的触发情况。

比如，可以通过测试仪器模拟漏电
情况，看看剩余电流动作保护器是否能够在规定的时间内切断电路。

最后，根据测试结果，我们可以对剩余电流动作保护器进行调
整或维修，以确保其在实际使用中能够可靠地工作。

同时，测试结
果也可以作为剩余电流动作保护器的性能评估和记录，为设备的安
全运行提供重要参考。

总之，剩余电流动作保护器测试是确保电气设备和人员安全的
重要环节，通过定期的测试和检验，可以及时发现问题并进行修复，保障电气系统的安全稳定运行。

剩余电流断路器测试仪的一些参数和注意
事项
剩余电流断路器测试仪(以下简称测试仪)是专为剩余电流断路器的性能测试而研制，它是检测B型剩余电流断路器脱扣电流和分断时间的关键仪器。

剩余电流断路器测试仪基本参数
环境温度：0℃——40℃
环境相对湿度：不大于80%RH
电源电压要求：交流220V,50HZ(仪器工作电源)
辅佑襄助电源要求：三相四线输入380V,大于2A
接地方式：牢靠接地
测试仪输出的电流值为真有效值，测试不确定度小于1%；
(1)变频模式交流剩余电流范围：0〜2A；
(2)50Hz交流剩余电流范围：0〜2A；
(3)脉动直流剩余电流
测试仪的功能能够充足GB16916.1—2023.GB16917.1—2023和GB22974—2023标准对剩余电流断路器的测试要求。

测试仪适用于电子式和电磁式的剩余电流断路器。

1P+N、2P、
3P、3P+N、4P的断路器均能测试，输出大剩余电流为2A o
测试仪的功能操作采纳触摸屏，断路器动作后，脱扣电流和分断时间均能保持，便于读数和记录。

系统显示和操作采纳流行的工业级触摸屏，操作简单；
电子式剩余电流断路器试验仪注意事项
对剩余电流断路器进行特性测试之前，请接线图依照下面说明正常接线，检查剩余电流断路器是否有相线与相线之间的短路以及相线与零线之间的短路现象。

用该测试仪对有相间短路现象的漏电断路器进行测试时，会对仪器造成严重的损坏。

用该测试仪接线时，肯定需要注意上下桩头接线需要一一对应,不能交叉连接，否则会引起故障或仪器损坏；。
