第一章计算机控制系统概述习题与思考题1.1什么是计算机控制系统？计算机控制系统较模拟系统有何优点？举例说明。
解答：由计算机参与并作为核心环节的自动控制系统，被称为计算机控制系统。
与模拟系统相比，计算机控制系统具有设计和控制灵活，能实现集中监视和操作，能实现综合控制，可靠性高，抗干扰能力强等优点。
例如，典型的电阻炉炉温计算机控制系统，如下图所示：炉温计算机控制系统工作过程如下：电阻炉温度这一物理量经过热电偶检测后，变成电信号（毫伏级），再经变送器变成标准信号（1-5V或4-20mA）从现场进入控制室；经A/D 转换器采样后变成数字信号进入计算机，与计算机内部的温度给定比较，得到偏差信号，该信号经过计算机内部的应用软件，即控制算法运算后得到一个控制信号的数字量，再经由D/A转换器将该数字量控制信号转换成模拟量；控制信号模拟量作用于执行机构触发器，进而控制双向晶闸管对交流电压（220V）进行PWM调制，达到控制加热电阻两端电压的目的；电阻两端电压的高低决定了电阻加热能力的大小，从而调节炉温变化，最终达到计算机内部的给定温度。
由于计算机控制系统中，数字控制器的控制算法是通过编程的方法来实现的，所以很容易实现多种控制算法，修改控制算法的参数也比较方便。
还可以通过软件的标准化和模块化，这些控制软件可以反复、多次调用。
又由于计算机具有分时操作功能，可以监视几个或成十上百个的控制量，把生产过程的各个被控对象都管理起来，组成一个统一的控制系统，便于集中监视、集中操作管理。
计算机控制不仅能实现常规的控制规律，而且由于计算机的记忆、逻辑功能和判断功能，可以综合生产的各方面情况，在环境与参数变化时，能及时进行判断、选择最合适的方案进行控制，必要时可以通过人机对话等方式进行人工干预，这些都是传统模拟控制无法胜任的。
在计算机控制系统中，可以利用程序实现故障的自诊断、自修复功能，使计算机控制系统具有很强的可维护性。
另一方面，计算机控制系统的控制算法是通过软件的方式来实现的，程序代码存储于计算机中，一般情况下不会因外部干扰而改变，因此计算机控制系统的抗干扰能力较强。
计算机控制系统课后答案问题1：什么是计算机控制系统？计算机控制系统是指利用计算机技术对物理过程或机械设备进行监控、控制和管理的系统。
它由计算机硬件、软件和工程配套设备等多个组成部分构成。
计算机控制系统具有实时性好、反应速度快、准确性高等特点，广泛应用于各种工业自动化领域。
问题2：计算机控制系统的组成部分有哪些？计算机控制系统由以下几个部分组成：1.传感器和执行器：传感器用于感知物理过程的状态和参数，并将其转换为电信号，以便计算机能够处理。
执行器根据计算机的指令来执行控制动作，控制物理过程或机械设备的运行。
2.计算机硬件：包括中央处理器（CPU）、内存、输入输出接口等。
计算机硬件负责接收传感器采集的数据，并根据预设的算法进行处理和判断，进而控制执行器的动作。
3.计算机软件：包括控制算法、界面程序等。
控制算法根据输入的传感器数据进行计算和判断，生成相应的控制指令。
界面程序提供控制系统的人机交互界面，使操作员能够对系统进行监控和控制。
4.工程配套设备：包括可编程逻辑控制器（PLC）、仪表仪器等。
这些设备与计算机系统相连，作为中间装置，用于完成不同领域的控制任务。
问题3：计算机控制系统的工作原理是什么？计算机控制系统的工作原理是通过传感器采集物理过程的状态和参数，将其转换为电信号输入到计算机系统中。
计算机根据预设的控制算法，对输入的数据进行处理和判断，生成相应的控制指令。
这些控制指令通过输出接口发送给执行器，执行器根据指令来执行相应的控制动作，从而实现对物理过程或机械设备的控制。
计算机的工作过程可以理解为以下几个步骤：1.信号采集：传感器采集物理过程的状态和参数，并将其转换为电信号。
2.信号处理：计算机系统接收传感器的电信号，对其进行滤波、放大、数字量化等处理，以获取准确的数据。
3.控制计算：根据输入的数据，计算机系统进行控制算法的计算和判断，生成相应的控制指令。
4.控制输出：控制指令通过输出接口发送给执行器，执行器根据指令来执行相应的控制动作。

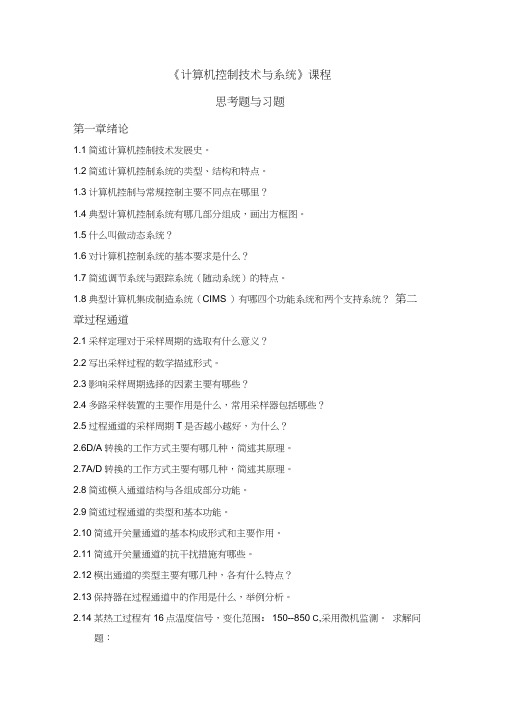

《计算机控制技术与系统》课程思考题与习题第一章绪论1.1简述计算机控制技术发展史。
1.2简述计算机控制系统的类型、结构和特点。
1.3计算机控制与常规控制主要不同点在哪里？1.4典型计算机控制系统有哪几部分组成，画出方框图。
1.5什么叫做动态系统？1.6对计算机控制系统的基本要求是什么？1.7简述调节系统与跟踪系统（随动系统）的特点。
1.8典型计算机集成制造系统（CIMS ）有哪四个功能系统和两个支持系统？第二章过程通道2.1采样定理对于采样周期的选取有什么意义？2.2写出采样过程的数学描述形式。
2.3影响采样周期选择的因素主要有哪些？2.4多路采样装置的主要作用是什么，常用采样器包括哪些？2.5过程通道的采样周期T是否越小越好，为什么？2.6D/A转换的工作方式主要有哪几种，简述其原理。
2.7A/D转换的工作方式主要有哪几种，简述其原理。
2.8简述模入通道结构与各组成部分功能。
2.9简述过程通道的类型和基本功能。
2.10简述开关量通道的基本构成形式和主要作用。
2.11简述开关量通道的抗干扰措施有哪些。
2.12模出通道的类型主要有哪几种，各有什么特点？2.13保持器在过程通道中的作用是什么，举例分析。
2.14某热工过程有16点温度信号，变化范围：150--850 C,采用微机监测。
求解问题：1、 若经A/D 转换后的数字量每个脉冲对应的实际温度小于等于 0.01 C ,则A/D 分辨率至少为多少才能保证该精度？2、 写出A/D 转换后的数字量与被测点实际温度间关系式。
3、 该处理方式零点迁移量为多少？ 第三章理论基础3.1求下图示离散系统脉冲传递函数G(z) n ― y(s) — ■ ——►—S+1 3.2已知采样系统如下图所示，求下图示离散系统脉冲传递函数 G(z)和当闭环系统稳定时 K的取值范围。
3.4给定传递函数试以10倍的转角频率为近似的截止频率 W m ，求满足10s+1 米样定理的米样频率3S 和米样周期T o3.5证明离散系统脉冲响应的z 变换即为离散系统传递函数。
书后习题参考答案第一章习题1答：微型计算机控制系统是利用计算机(通常采用工业控制计算机，简称工控机)来实现生产过程自动控制的系统，它由控制计算机本体(包括硬件、软件和网络结构)和被控对象两大部分组成。
微型计算机控制系统是实时系统，也是在线系统。
2答：计算机做控制器用。
控制系统中引进计算机，可以充分运用计算机强大的运算、逻辑判断和记忆等功能。
只要运用微处理器的各种指令，就能编出符合某种控制规律的程序。
微处理器执行该程序，就能实现对被控参数的控制。
输入信息来自于各种传感器，输出信息用于驱动执行机构。
3答：如果计算机能够在工艺要求的时间范围内及时对被控参数进行测量、计算和控制输出，则称为实时控制。
实时的概念不能脱离具体过程，一个在线的系统不一定是一个实时系统，但一个实时控制系统必定是在线系统。
4答：微型计算机控制系统硬件一般包括：计算机主机、输入/输出(I/O)接口、I/O通道、传感器及变送器、执行机构、人机联系设备(如键盘和显示器)、网络通信接口和电源等。
它们通过微处理器的系统总线(地址总线、数据总线和控制总线)构成一个完整的系统。
计算机的输入/输出通道，又称过程通道。
为了实现计算机对生产过程的控制，必须在计算机和生产过程之间设置信息的传递和变换的连接通道，这就是过程输入/输出通道。
过程通道一般可分为：模拟量输入通道、模拟量输出通道、数字量输入通道、数字量输出通道5答：操作指导控制系统：优点是结构简单，控制灵活和安全。
缺点是要由人工操作，速度受到限制，不能控制多个对象。
直接数字控制系统：优点是实时性好、可靠性高和适应性强，可控制多个回路。
缺点是修改控制器参数不方便。
监督控制系统：优点是能自动改变模拟调节器或以直接数字控制方式工作的微型计算机中的给定值，从而使生产过程始终处于最优工况。
集散控制系统：优点是分散控制、集中操作、分级管理、分而自治和综合协调。
缺点是不同厂商的设备不能通用。
现场总线控制系统：具备集散控制系统的优点，因为采用标准总线设计，不同厂商设备通用性好，组网方便。
《计算机控制系统》课后题答案-刘建昌等科学出版社习题与思考题1.1什么是计算机控制系统？计算机控制系统较模拟系统有何优点？举例说明。
解答：由计算机参与并作为核心环节的自动控制系统，被称为计算机控制系统。
与模拟系统相比，计算机控制系统具有设计和控制灵活，能实现集中监视和操作，能实现综合控制，可靠性高，抗干扰能力强等优点。
例如，典型的电阻炉炉温计算机控制系统，如下图所示：炉温计算机控制系统工作过程如下：电阻炉温度这一物理量经过热电偶检测后，变成电信号（毫伏级），再经变送器变成标准信号（1-5V或4-20mA）从现场进入控制室；经A/D转换器采样后变成数字信号进入计算机，与计算机内部的温度给定比较，得到偏差信号，该信号经过计算机内部的应用软件，即控制算法运算后得到一个控制信号的数字量，再经由D/A转换器将该数字量控制信号转换成模拟量；控制信号模拟量作用于执行机构触发器，进而控制双向晶闸管对交流电压（220V ）进行PWM调制，达到控制加热电阻两端电压的目的；电阻两端电压的高低决定了电阻加热能力的大小，从而调节炉温变化，最终达到计算机内部的给定温度。
由于计算机控制系统中，数字控制器的控制算法是通过编程的方法来实现的，所以很容易实现多种控制算法，修改控制算法的参数也比较方便。
还可以通过软件的标准化和模块化，这些控制软件可以反复、多次调用。
又由于计算机具有分时操作功能，可以监视几个或成十上百个的控制量，把生产过程的各个被控对象都管理起来，组成一个统一的控制系统，便于集中监视、集中操作管理。
计算机控制不仅能实现常规的控制规律，而且由于计算机的记忆、逻辑功能和判断功能，可以综合生产的各方面情况，在环境与参数变化时，能及时进行判断、选择最合适的方案进行控制，必要时可以通过人机对话等方式进行人工干预，这些都是传统模拟控制无法胜任的。
在计算机控制系统中，可以利用程序实现故障的自诊断、自修复功能，使计算机控制系统具有很强的可维护性。
be i ng 第2章 习题参考答案1.什么是接口、接口技术和过程通道？答：接口是计算机与外设交换信息的桥梁，包括输入接口和输出接口。
接口技术是研究计算机与外部设备之间如何减缓信息的技术。
过程通道是计算机与生产过程之间的信息传送和转换的连接通道。
2.采用74LS244和74LS273与PC/ISA 总线工业控制机接口，设计8路数字量（开关量）输入接口和8路数字量（开关量）输出接口，请画出接口电路原理图，并分别编写数字量输入和数字量输出程序。
答：数字量输入接口设片选端口地址为port MOV DX,portMOV DPTR,PORTMOVX A,@DPTRINAL,DX74LS244PC 总线*IOR(*RD)_数字量输出接口MOV AL,DATA MOV A,DATAMOV DX ，port MOV DPTR,PORT OUTDX,ALMOVX @DPTR,A3.用8位A/D 转换器ADC0809与8051单片机实现8路模拟量采集。
请画出接口原理图，并设计出8路模拟量的数据采集程序。
输出信号PC 总线(*WR)程序：ORG 0000HMOV R0，#30H ；数据区起始地址存在R0MOV R6，#08H ；通道数送R6MOV IE，#84H ；开中断SETB IT1 ；外中断请求信号为下跳沿触发方式MOV R1，#0F0H ；送端口地址到R1NEXT：MOVX @R1，A ；启动A/D转换LOOP:SJMP LOOPINC R0INC R1DJNZ R6，NEXT ；8路采样未接受，则转NEXTCLR EX1 ；8路采样结束，关中断END中断服务程序：ORG 0003H ；外中断1的入口地址AJMP 1000H ；转中断服务程序入口地址ORG 1000HMOVX A，@R1 ；读入A/D转换数据MOV @R0，A ；将转换的数据存入数据区RETI ；中断返回ORG 0000HMOV R1，#30HMOV R2，#0F0HA1: MOV DPTR, R2MOVX @DPTR, ALOOP: JNB P3.2 , LOOPMOVX A, @DPTRMOV @R1，AINC R2INC R1CJNE R2, 0F7H, A1END4.用12位A/D 转换器AD574与PC/ISA 总线工业控制机接口，实现模拟量采集。
第1章习题B 习题B1-1 举例说明2-3个你熟悉的计算机控制系统，并说明与常规连续模拟控制系统相比的优点。
B1-2 利用计算机及接口技术的知识，提出一个用同一台计算机控制多个被控参量的分时巡回控制方案。
B1-3 题图B1-3是一典型模拟式火炮位置控制系统的原理结构图。
由雷达测出目标的高低角、方位角和斜距，信号经滤波后，由模拟式计算机计算出伺服系统高低角和方位角的控制指令，分别加到炮身的高低角和方位角伺服系统，使炮身跟踪指令信号。
为了改善系统的动态和稳态特性，高低角和方位角伺服系统各自采用了有源串联校正网络和测速反馈校正，同时利用逻辑电路实现系统工作状态的控制(如偏差过大时可断开主反馈，实现最大速度控制，当偏差小于一定值后实现精确位置控制)。
试将其改造为计算机控制系统，画出系统原理结构图。
题图B1-3典型模拟式火炮位置控制系统的原理结构图B1-4水位高度控制系统如题图B.1-4所示。
水箱水位高度指令由W1 电位计指令电压u r确定，水位实际高度h由浮子测量，并转换为电位计W2 的输出电压u h。
用水量Q1 为系统干扰。
当指令高度给定后，系统保持给定水位，如打开放水管路后，水位下降，系统将控制电机，打开进水阀门，向水箱供水，最终保持水箱水位为指令水位。
试把该系统改造为计算机控制系统。
画出原理示意图及系统结构图。
题图B1-4 水箱水位控制系统原理示意图B1-5 题图B1-5为一机械手控制系统示意图。
将其控制器改造为计算机实现，试画出系统示意图及控制系统结构图。
题图B1-5机械手控制系统示意图B1-6题图B1-6为仓库大门自动控制系统示意图。
试将其改造为计算机控制系统，画出系统示意图。
题图B1-6 仓库大门自动控制系统示意图B1-7车床进给伺服系统示意图如题图B1-7所示。
电动机通过齿轮减速机构带动丝杠转动，进而使工作台面实现直线运动。
该系统为了改善系统性能，利用测速电机实现测速反馈。
试将该系统改造为计算机控制系统，画出系统示意图。
