基于单片机控制的智能路灯控制系统设计一、本文概述随着科技的不断进步和城市化进程的加速，城市照明系统作为城市基础设施的重要组成部分，其智能化改造已成为提升城市管理水平和节能减排的重要措施。
智能路灯控制系统作为城市照明系统的核心，其设计和实现对于提高路灯的运行效率、降低能耗、增强城市照明的智能化水平具有重要意义。
本文旨在探讨基于单片机控制的智能路灯控制系统的设计方法和实现策略。
本文将介绍智能路灯控制系统的基本概念和功能需求，阐述其在城市照明中的作用和意义。
将详细分析单片机控制系统的工作原理及其在智能路灯控制中的应用，包括单片机的选型、外围设备的选择、控制算法的设计等关键技术问题。
接着，本文将重点介绍智能路灯控制系统的设计流程，包括硬件设计、软件编程、系统测试等环节，并结合实际案例，展示该系统在实际应用中的效果和优势。
本文将对智能路灯控制系统的发展趋势进行展望，探讨未来可能的技术革新和应用拓展。
通过本文的研究和分析，期望能够为相关领域的工程技术人员和研究人员提供有益的参考和启示，推动智能路灯控制系统的发展，为建设更加智能、节能、环保的城市照明系统贡献力量。
二、智能路灯控制系统总体设计本节将详细介绍基于单片机控制的智能路灯控制系统的总体设计。
该系统设计旨在实现路灯的智能化管理，提高能源利用效率，同时确保道路照明质量。
能效优化：通过精确控制路灯的开关和亮度，减少能源浪费，实现节能减排。
单片机控制单元：作为系统的核心，负责处理传感器数据，控制路灯的开关和亮度。
传感器单元：包括光强传感器和运动传感器，用于检测环境光线强度和行人车辆流动情况。
单片机根据传感器数据，通过预设的控制算法，决定路灯的开关和亮度。
通信协议：采用稳定可靠的通信协议，确保数据传输的实时性和安全性。
三、单片机控制模块设计单片机控制模块是整个智能路灯控制系统的核心部分，负责接收传感器信号、执行控制逻辑、以及驱动路灯的开关。
在本设计中，我们采用了广泛应用的STC89C52单片机作为核心控制器。
基于单片机的智能照明系统的设计与实现
毕业设计
简介
本毕业设计旨在设计一种基于单片机的智能照明系统，通过智能化控制达到节能、环保、舒适的效果。
本设计主要包括硬件设计和软件设计两个方面。
硬件设计
硬件设计主要包括电路设计、PCB设计和元器件选型。
电路设计主要涉及如何根据控制信号控制灯光的开关，如何接收和解析用户的控制指令等。
PCB设计主要是将电路设计进行排版，使其能够方便地制作成实体电路板。
元器件选型是指挑选合适的LED灯、芯片、传感器等元器件，以实现智能控制和节能。
软件设计
软件设计主要包括嵌入式程序设计和手机APP 开发两个方面。
嵌入式程序设计主要是编写程序，使单片机能够根据用户的指令控
制灯光的开关，同时在特定情况下自动调节灯光亮度。
手机 APP
开发主要是无线控制用户利用手机APP 对智能照明系统进行控制，例如开关、颜色选择以及亮度调节等。
总结
本设计成功地实现了基于单片机的智能照明系统的设计与实现。
通过控制智能照明系统实现灯光节约和智能控制，从而达到舒适、
节能的效果。
该设计应用于室内或户外照明都可以实现较好的效果。

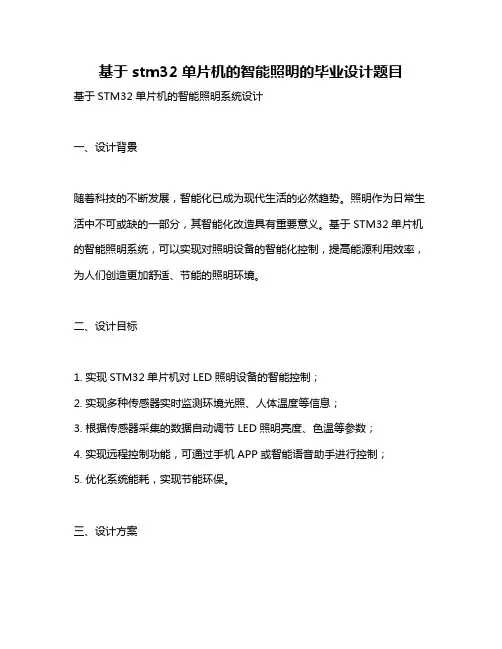

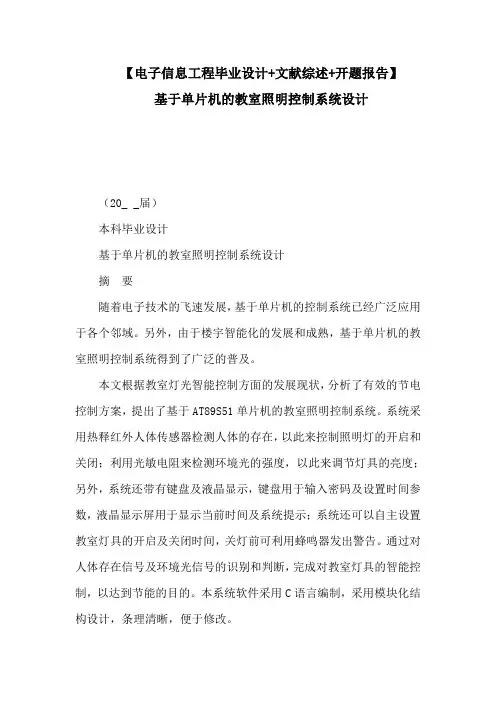

【电子信息工程毕业设计+文献综述+开题报告】基于单片机的教室照明控制系统设计（20_ _届）本科毕业设计基于单片机的教室照明控制系统设计摘要随着电子技术的飞速发展，基于单片机的控制系统已经广泛应用于各个邻域。
另外，由于楼宇智能化的发展和成熟，基于单片机的教室照明控制系统得到了广泛的普及。
本文根据教室灯光智能控制方面的发展现状，分析了有效的节电控制方案，提出了基于AT89S51单片机的教室照明控制系统。
系统采用热释红外人体传感器检测人体的存在，以此来控制照明灯的开启和关闭；利用光敏电阻来检测环境光的强度，以此来调节灯具的亮度；另外，系统还带有键盘及液晶显示，键盘用于输入密码及设置时间参数，液晶显示屏用于显示当前时间及系统提示；系统还可以自主设置教室灯具的开启及关闭时间，关灯前可利用蜂鸣器发出警告。
通过对人体存在信号及环境光信号的识别和判断，完成对教室灯具的智能控制，以达到节能的目的。
本系统软件采用C语言编制，采用模块化结构设计，条理清晰，便于修改。
关键词：AT89S51；智能控制；热释红外；传感器The Design of Classroom Lighting Control SystemBased on Single-chip MicrocomputerAbstractWith the rapid development of electronic technology, the system of control based on MCU is widely applied in various fields. What's more,due to the development and maturation of the intelligent building,the control system for classroom lighting based on single-chip microcomputer has been widely popular.According to the development status of intelligent lighting control in the classroom, analysis of effective power-saving control solution,proposed classroom lighting control system which is based on AT89S51 MCU.This system can control the lamp switch by test and process the signal of human body that illuminates the back track exists;It can adjust the brightness of light by test and process daylight signal; In addition, the system also has a keyboard and LCD,keyboard use to enter passwords and set time parameters, LCD displays the current time and the system prompts;This system also can Independently set up the turn on and off time of lights,it can generate warnings by buzzer before turn off the lights. According to identify and judge the human body existence signaland the daylight signal, completion of classroom lighting intelligent control to save energy.The microcontroller software was developed based on C language, C language adopts building bloke design,its corporality is very good and easy to change.Keywords: AT89S51, intelligent control, pyroelectric infrared,sensors目录摘要IIIAbstract IV1 绪论 11.1课题的来源11.2课题的意义11.3国内外教室照明控制系统的发展现状及研究成果 2 1.3.1 国内外教室照明控制系统的发展现状 21.3.2 国内外教室照明控制系统的研究成果 21.4课题研究的主要内容 32教室照明控制系统的方案设计 52.1教室照明控制系统的方案设计 52.2方案评价 53教室照明控制系统的硬件设计 63.1芯片器件介绍 63.1.1 AT89S51单片机简介 63.1.2 LCD 1602 73.1.3 DS1302涓流充电时钟保持芯片93.1.4 TOP3224热释红外人体传感器103.2系统模块分析123.2.1 人体信号采集模块 123.2.2 光信号采集模块133.2.3 时钟电路133.2.4 LCD显示143.2.5 键盘 143.2.6 报警模块153.2.7 继电器驱动接口电路154教室照明控制系统的软件设计16 4.1系统整体功能的软件设计16 4.2数据采集的软件设计174.3 时钟模块的软件设计 174.4 显示模块的软件设计 184.5 报警模块的软件设计 194.6 键盘扫描的软件设计 19结论 21参考文献22致谢 23附录Ⅰ24附录Ⅱ25附录Ⅲ261 绪论1.1课题的来源由于学校开放型的管理模式，以及全员的节能意识的淡薄，造成了电能的极度浪费。
基于单片机的智能照明控制系统设计摘要随着电子技术的飞速发展，基于单片机的控制系统已广泛应用于工业、农业、电力、电子、智能楼宇等行业，微型计算机作为嵌入式控制系统的主体与核心，代替了传统的控制系统的常规电子线路。
楼宇智能化的发展与成熟，也为基于单片机的照明控制系统的普及与应用奠定了坚实的基础。
本文介绍了基于单片机AT89C51的室内灯光控制系统及其原理，提出了有效的节能控制方法。
该系统采用了当今比较成熟的传感技术和计算机控制技术，利用多参数来实现对学校教室室内照明的控制。
系统设计包括硬件设计和软件设计两部分。
该照明控制系统的主控制器、分控制器分别是以AT89C51和AT89C2051单片机为基础，实现了通信、信号采集、控制与显示等功能。
使用光电子镇流器，使光源具备自动调节功能。
文中详细地描述了控制电路的设计过程，包括：光信号取样电路、人体信号采集电路、键盘与LED显示电路、RS485通信电路、照明灯控制电路、看门狗电路以及信号处理电路等。
对于软件设计主要有主控制器、分控制器的有线通信程序设计以及灯光控制、定时控制、键盘扫描与LED显示等程序设计。
工作时,光信号取样电路采集光照强弱、人体信号采集电路采集室内是否有人、是否为工作时间等信息并将信号送到单片机,单片机根据这些信息通过控制电路对照明设备进行开关操作,从而实现照明控制,以达到节能的目的。
关键词：智能控制，主控制器，分控制器，单片机，定时控制The Control System for Intelligent Lighting Based onSingle–chip MicrocomputerAuthor: Li GuozhongTutor: Sun ManAbstractWith the rapid development of electronic technology, the system of control based on Single-chip Microcomputer is widely applied in industry, agriculture, electric power, electron, intelligent building and so on. Microcomputer, as the subject and core of the embedded system of control, replaces the traditional system—electronic circuit. At the same time, the development and maturation of the intelligent building have established the substantial foundation for the popularization and application of the control system for lighting based on single-chip microcomputer。

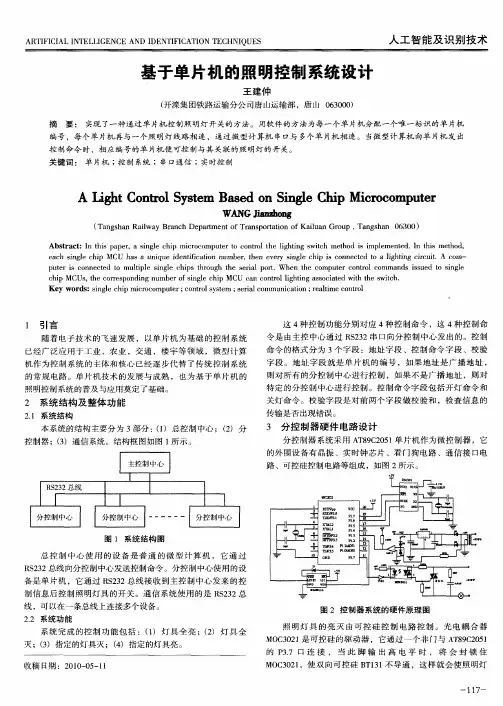

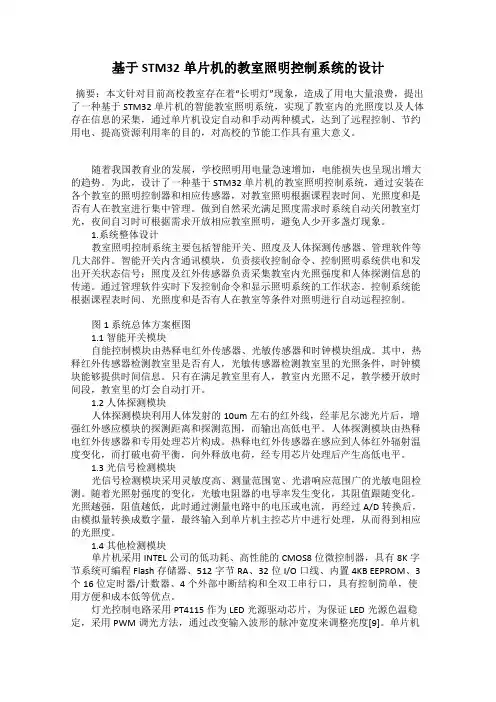

基于STM32单片机的教室照明控制系统的设计摘要：本文针对目前高校教室存在着“长明灯”现象，造成了用电大量浪费，提出了一种基于STM32单片机的智能教室照明系统，实现了教室内的光照度以及人体存在信息的采集，通过单片机设定自动和手动两种模式，达到了远程控制、节约用电、提高资源利用率的目的，对高校的节能工作具有重大意义。
随着我国教育业的发展，学校照明用电量急速增加，电能损失也呈现出增大的趋势。
为此，设计了一种基于STM32单片机的教室照明控制系统，通过安装在各个教室的照明控制器和相应传感器，对教室照明根据课程表时间、光照度和是否有人在教室进行集中管理。
做到自然采光满足照度需求时系统自动关闭教室灯光，夜间自习时可根据需求开放相应教室照明，避免人少开多盏灯现象。
1.系统整体设计教室照明控制系统主要包括智能开关、照度及人体探测传感器、管理软件等几大部件。
智能开关内含通讯模块，负责接收控制命令、控制照明系统供电和发出开关状态信号；照度及红外传感器负责采集教室内光照强度和人体探测信息的传递。
通过管理软件实时下发控制命令和显示照明系统的工作状态。
控制系统能根据课程表时间、光照度和是否有人在教室等条件对照明进行自动远程控制。
图1 系统总体方案框图1.1 智能开关模块自能控制模块由热释电红外传感器、光敏传感器和时钟模块组成。
其中，热释红外传感器检测教室里是否有人，光敏传感器检测教室里的光照条件，时钟模块能够提供时间信息。
只有在满足教室里有人，教室内光照不足，教学楼开放时间段，教室里的灯会自动打开。
1.2 人体探测模块人体探测模块利用人体发射的10um左右的红外线，经菲尼尔滤光片后，增强红外感应模块的探测距离和探测范围，而输出高低电平。
人体探测模块由热释电红外传感器和专用处理芯片构成。
热释电红外传感器在感应到人体红外辐射温度变化，而打破电荷平衡，向外释放电荷，经专用芯片处理后产生高低电平。
1.3 光信号检测模块光信号检测模块采用灵敏度高、测量范围宽、光谱响应范围广的光敏电阻检测。
基于单片机的智能照明控制系统设计设计一个基于单片机的智能照明控制系统。
1.引言：现代社会对于能源的需求越来越大，电力消耗持续增长。
照明是我们日常生活中消耗电力的一个重要组成部分。
为了降低电力消耗，减少能源浪费，设计一个基于单片机的智能照明控制系统显得尤为重要。
2.系统功能：该系统的主要功能是根据照明需求智能调节照明亮度。
当光线较暗时自动增加照明亮度，当光线较亮时自动减小照明亮度。
3.系统设计：a.硬件设计：系统硬件包括一个单片机控制模块、光线传感器、执行器（例如LED 灯）、电源模块等。
光线传感器用于检测周围的光线强度。
光线传感器输出的模拟信号连接到单片机的ADC输入端，通过单片机进行读取和转换。
执行器用于调节照明亮度。
在本系统中，以控制LED灯亮度为例。
执行器连接到单片机的PWM输出端，单片机通过改变PWM的占空比来调节LED灯的亮度。
电源模块用于为系统提供电力供应。
b.软件设计：单片机采用嵌入式C语言开发，编写相应的代码实现系统功能。
主要的软件设计包括以下几个部分：-光线检测：通过读取光线传感器的模拟信号，获取光线强度数据。
-亮度控制：根据光线强度数据来判断当前的照明需求，在代码中设置一个阈值，当光线强度低于阈值时增加LED灯亮度，当光线强度高于阈值时降低LED灯亮度。
可以通过改变PWM占空比来实现LED灯的亮度调节。
-系统运行：初始化单片机的外设和寄存器，使用循环来不断读取光线强度和调节LED灯亮度，以实现智能照明控制。
4.系统优势：该智能照明控制系统具有以下优势：-节约能源：根据实际光照需求智能调节亮度，避免了长时间照明亮度过高造成的能源浪费。
-自动化控制：无需人工干预，系统自动根据光线强度调节照明亮度，方便省事。
-节省成本：单片机控制模块的成本相对较低，而且系统的节能效果能够降低电费开支。
5.结论：。
基于单片机的智能照明控制系统一、产品介绍本系统设计了一套应用于宿舍、工作室及大型停车场的LED智能照明系统。
利用9 V变压器与LM7805组成交流转直流5 V稳压源为系统供电,通过热释电红外探测器采集数据,无线模块实现全区域内的数据传输,采用大功率LED恒流驱动方案,并利用可调光芯片BP1360与先进的PWM技术对LED灯进行调光,同时利用脉宽调制技术控制舵机,使得LED灯在两个自由度(各180°)上自由旋转,自动锁定空间的5个位置实现照明,同时可以通过手动遥控器进一步对系统进行控制,自由选择照明方式,表达对LED灯的智能化与人性化,进一步实现绿色照明。
本设计无论是单个模块还是整体的功能，都能较好地实现。
针对照明时出现的一些资源浪费进行改善，通过检测是否有人控制灯的亮灭．而且根据人数的多少进行亮度的调整与区域照明范围的改变，实现资源利用的极大化，更满足人们对照明的需求。
本系统稳定性较好，实现了既定的各个功能，即能准确检测到人出现在区域的位置(0，1，2，3，4)，并发出对应的信号给单片机，单片机根据信号相应调整LED灯的亮度与舵机转向位置，达到了资源利用的高效化，同时也能实现手控遥控器控制。
二、产品功能产品功能：（1）可以通过热释电红外探测器感应是否有人，将此信号传给单片机，单片机来控制灯的亮灭。
（2）可以实现根据人数的多少进行亮度的调整与区域照明范围的改变，实现资源利用的极大化。
三、产品特色1、恒流驱动电路与单片机PWM 调光的设计的应用2、利用单片机作为主控芯片，控制简单、易操作、维修成本低。
3、利用稳压源为系统供电。
通过热释电红外探测器采集数据监测移动物体与光亮度的设计，无线模块实现全区域内的数据传输。
4、采用大功率LED恒流驱动方案，并利用可调光芯片对LED灯实行调光；同时利用脉宽调制技术控制舵机，使得LED射灯在两个自由度(各180°)上自由旋转，自动锁定空间的5个位置实现照明，同时可以通过手动遥控器进一步对系统进行控制．自由选择照明方式．四、产品的系统构成以及应用领域产品总体框图如下图所示：产品总体框图恒流驱动电路与单片机PWM 调光的设计选用贴片的STC89C52RC单片机作为主控制芯片，大大地节省了驱动电路的体积。
基于51单片机的智能LED照明控制系统设计毕业设计智能LED照明控制系统是基于51单片机的一种照明系统，通过智能化的控制方式，能够实现对LED照明的精确控制和管理。
本文将从系统设计的需求、硬件设计和软件设计三个方面对基于51单片机的智能LED照明控制系统进行详细的介绍。
首先，通过需求分析，我们确定了智能LED照明控制系统的功能。
该系统需要能够根据光照条件自动调整LED的亮度，在不同的时间段实现定时开关机，同时具备手动控制功能。
此外，还要提供远程控制功能，通过手机或者电脑进行远程监控和控制。
接下来是硬件设计部分。
我们首先确定了基于51单片机的核心控制模块，并根据系统需求设计了相应的电路板。
核心控制模块主要负责控制LED的亮度，采用PWM控制方式，能够实现精确的亮度调节。
同时，该模块还需要实现定时开关机功能，通过计时器定时开启或关闭LED。
另外，为了实现远程控制功能，我们还设计了无线通信模块，利用无线网络实现用户对照明系统的远程监控和控制。
软件设计是整个系统中非常关键的一部分。
首先，我们需要编写程序来控制核心控制模块，实现LED灯的亮度调节和定时开关机功能。
其次，需要开发相应的用户界面和远程控制程序，为用户提供友好的控制界面，同时实现用户对照明系统的远程监控和控制。
在软件设计过程中，我们需要充分利用51单片机的功能和特性，通过编写高效的程序实现系统的各项功能。
最后，为了保证系统的安全性和可靠性，我们还需要对系统进行测试和调试。
通过模拟不同的使用场景和异常情况，进行全面的测试，确保系统能够正常工作。
同时，还需要进行性能优化和故障排除，保证系统在长时间运行中不会出现问题。
综上所述，基于51单片机的智能LED照明控制系统设计是一个复杂的工程，需要从系统需求、硬件设计和软件设计等多个方面进行全面考虑。
通过合理的设计和严谨的测试，能够设计出高性能、高可靠性的智能LED照明控制系统，为用户提供更好的照明体验。
单片机原理及系统课程设计专业：班级：姓名：学号：指导教师：自动化与电气工程学院年月日基于单片机的照明控制系统1.设计说明1.1设计目的对一些照明时间较长、照明设备较多的场所(如学校教室、商场等)，其照明系统的使用浪费现象经常出现。
因此，有必要在保证照明质量的前提下，实施照明节能措施。
这不仅可以节约能源，而且会产生明显的经济效益。
随着科学技术的发展，单片机在现代生活和工业生产中得到了广泛的应用，在公共场所照明控制手段也将逐步更新。
本次将针对生活中这种照明中电能浪费的现象设计一套使用单片机控制的智能照明系统。
1.2设计任务本次将以AT89C51单片机为核心，通过声控电路和光控电路来控制继电器的落下和吸起，间接控制灯的亮暗。
本系统采用AT89C51单片机为照明电路控制中心，系统主要包括AT89C51单片机，声控电路，光控电路，继电器驱动电路。
1.3设计意义用声光控制开关代替一般的开关，只有在光线弱，并且有声音时才能使继电器导通，使得led灯导通，否则将延迟一段时间继电器自动断开，而白天开关总是断开的。
因此节电效率很高。
2.照明系统总体设计2.1总体设计方案系统核心AT89C51单片机，输入为声控电路和光控电路。
输出为继电器驱动电路。
声控电路通过话驻极体话筒将声音转化成电信号，经电容耦合到三极管的基极，通过三极管放大，在经过LM393的运放来控制电平的高低然后输送到单片机；光控电路通过光照改变光敏电阻的阻值大小，在经过LM393的运放来控制电平的高低，再输送到单片机；单片机根据声控电路、光控电路输入的信号来控制继电器的断开或者闭合，同时单片机也控制继电器的延迟时间。
因为单片机的输出的电流比较小，不能够驱动继电器的闭合断开，继电器驱动由三极管组成给单片机的输出电流进行补偿，来驱动继电器的闭合。
2.2系统组成原理晶振电路和复位电路是单片机系统工作必不可少的。
晶振电路结合单片机内部电路，产生单片机所必需的时钟频率，单片机的一切指令的执行都是建立在这个基础上的，晶振的提供的时钟频率越高，那单片机的运行速度也就越快。
复位电路实现单片机各单元值得初始化。
除此之外还需要电源电路把220V交流变成单片机及各功能电路的元件所需的电压。
驻极体话筒属于电容式话筒的一种，声电转换的关键元件是驻极体振动膜。
当声波输入时，驻极体膜片随声波的强弱而振动，使电容极板间的距离发生变化，引起电容量C发生变化，因为驻极体两侧的电荷来变，因此电容两端的电压发生变化，从而实现了声电转换。
由于振动引起的输出电压的变化量较小，所以要在电容的后面加一个三极管进行放大，提高话筒的灵敏度。
光敏电阻是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。
常用的光敏电阻硫化镉光敏电阻，它是由半导体材料制成的。
光敏电阻的阻值随入射光线（可见光）的强弱变化而变化，在黑暗条件下，它的阻值（暗阻）可达1~10M欧,在强光条件下，它阻值（亮阻）仅有几百至数千欧姆。
电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
2.3系统组成框图图1 系统组成框图系统框图如图1所示，系统主要由五大模块组成，即晶振电路、复位电路、声控电路、光控电路、继电器驱动电路。
3.系统硬件电路设计3.1系统芯片本系统采用AT89C51芯片P1口：是一个带内部上拉电阻的8位双向I/O口，作为本系统的输入口。
P3口：是一个带有内部上拉电阻的8位双向I/O口，同时具有第二功能，作为本系统的另一输出口。
RET：复位输入，当振荡器工作时，RET引脚出现两个机器周期以上高电平将单片机复位。
连接复位电路。
EA/VPP：外部访问允许/内部编程电压。
XTAL1：振荡器反相放大器的及内部时钟发生器的输入端。
XTAL2：振荡器反相放大器的及内部时钟发生器的输出端。
XTAL1、XTAL2连接晶振电路。
图2 芯片3.2电源电路本设计使用的是5V电源的电路如图3所示图3 电源电路3.3晶振电路时钟振荡器：AT89C51中有一个用于构成内部振荡器的高增益反相放大器，引脚XTAL1和XTAL2分别是该放大器的输入端和输出端。
这个放大器与作为反馈元件的片外石英晶体或陶瓷谐振器一起构成自激振荡器，振荡电路如图：图4 时钟振荡器外接石英晶体（或陶瓷振荡器）及电容C10、C11接在放大器的反馈回路中构成并联振荡电路。
对外接电容C10、C11接在放大器的反馈回路中构成并联振荡电路。
对外接电容C10、C11虽然没有十分严格的要求，但电容容量的大小会轻微影响振荡频率的高低，振荡器工作的稳定性，起振的难易程度及温度稳定性。
3.4光控电路光控电路由光敏电阻，滑动变阻器，指示灯、电阻及运算放大器LM393 组成，如下图4所示：图5 光控电路当光敏电阻受光照时，电阻减小，运放同向输入端为低电平；当光照较弱时，电阻增加，运放同向输入端为高电平。
然后由运放输出端将信号传给单片机的I/O 口。
3.5声控电路声控电路由麦克风，电阻、电容及NPN三极管组成，如下图5所示：图6 声控电路麦克风通过声音的强弱改变电容的大小将声音转换成微弱的电压信号。
然后，微弱的电压信号经过NPN三极管放大电压，然后传给单片机的I/O 口。
3.6继电器驱动电路继电器驱动电路由继电器，指示灯、电阻、电容及PNP三极管组成。
继电器由相应的PNP型号的三极管来驱动，三极管为使继电器工作，故接在继电器的控制端。
由于单片机输出的是低电平信号有效，故选用PNP型三极管，当单片机输出低电平时三极管导通，电流流入继电器，使继电器工作。
图7 继电器驱动电路3.7系统硬件连接图见附录4.系统软件设计4.1软件设计原理软件是该照明电路控制系统按要求工作的重要组成部分，故程序的正确度直接决定功能的可实现性。
这里用keil编写C程序，运行后生成hex文件，将hex文件拷入仿真单片机中，使单片机工作。
4.2软件总体设计框架本设计主要有两个部分，一部分是声光信号的采集输入部分，另外一部分是继电器的驱动的输出部分4.3程序设计流程图主函数流程图延迟函数流程图工作函数流程图4.4源程序见附录5.总结本设计是基于单片机利用声光控制灯亮灭，通过单片机来实现开关的延时。
本文从原理出发，介绍了本系统各个单元模块的电路原理和实现的功能，通过声音的采集、放大并经过迟滞比较强传送到单片机；利用光敏电阻的随光照强度增强而阻值变小的特性，并结合三极管和电流放大输送到单片机来达到光控的目的。
通过对课题的研究与操作，不仅实现了课题任务要求，实现了预期的功能，更重要的是在完成设计时，我们充分利用了proteus软件和keil软件，使我们对这两款软件有了初步的认识和学习，也使我们大体了解了模拟电路的设计流程，这将会对今后的学习大有帮助。
参考文献[1] 王思明,张金敏，张鑫等.单片机原理及应用系统设计[M].北京:科学出版社,2012.5.[2] 吴国义，周群，耿玉容.基于AT89S51 单片机节能灯的设计.佳木斯大学学报(自然科学版)，2009，27(3)：46-49[3] 朱清慧，张凤蕊，翟天嵩等.Proteus教程——电子线路设计仿真[M].北京:清华大学出版社,2001.6.[4] 谭浩强著.C程序设计（第四版）.北京：清华大学出版社，2010[5] 廖惜春.模拟电子技术基础.华中科技大学出版社，2008：10-180[6] 卢敏，宫志中.声光控节能自动开关实习教学方法探讨.江汉石油职工大学学报，2007.附录附录系统硬件连接图附录源程序#include <reg52.h> //调用单片机头文件#define uint unsigned int //无符号整型宏定义变量范围0~65535 sbit GM=P1^0; //光敏sbit shengyin=P1^4; //声音sbit relay=P3^4; //继电器控制灯void delay(uint x)//延时函数{uint i,j;for(i=0;i<x;i++)for(j=0;j<120;j++);}void work()//工作函数{static uint value,miao;if(GM==0)//光敏（晚上）{delay(1);//延时20msif(GM==0)//确定是晚上{ if(shengyin==0)//有声音{relay=0;//继电器吸合miao = 0;value = 0;}}}if(relay == 0) //继电器吸合计时10秒{value ++;if(value >= 1000) //value为时间大于1000us{value = 0;miao ++;if(miao >= 10) //miao为10次{miao = 0;relay = 1; //延迟10秒关闭继电器}}}}void main()//主函数{P0 = P1 = P2 = P3 = 0XFF;while(1)//循环{work();//调用工作函数delay(1); //1ms}}本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！。
