国家开放大学机械制图形成性任务3形成性任务31、”较长机件断开缩短绘制的方法称为折断画法。
判断题(2分)A、对B、错2、”圆柱类断裂边缘可用波浪线也可用花瓣形画出。
判断题(2分)A、对B、错3、”移出断面图画在视图外部，轮廓线用粗实线绘制。
判断题(2分)A、对B、错4、”投影为圆的视图中，螺纹倒角圆一律不画出。
判断题(2分)A、对B、错5、”用不平行于任何基本投影面的剖切平面剖开机件所画出的剖视图，称为斜视图。
判断题(2分)A、对B、错6、”既便于起模，又能防止在浇铸时铁水将砂型转角处冲坏，还可避免铸件在冷却时产生裂纹或缩孔的结构是铸造圆角。
判断题(2分)A、对B、错7、”起模斜度的作用是便于将木模从砂中取出。
判断题(2分)A、对B、错8、”盘盖类零件主视图的选择原则为工作位置原则。
判断题(2分)A、对B、错9、”内螺纹的大径是其顶径。
判断题(2分)A、对B、错10、”铸造圆角一般在技术要求中注明，不需在图形上进行标注。
判断题(2分)A、对B、错11、”锥度是指正圆锥锥高与底圆直径的比。
判断题(2分)A、对B、错12、”箱体零件底面一般为安装面，且是高度方向的主要尺寸基准。
判断题(2分)A、对B、错13、”移出断面图画在视图之内，轮廓线用粗实线绘制。
判断题(2分)A、对B、错14、”外螺纹的规定画法是大径用细实线表示，小径用粗实线表示，终止线用细实线表示。
判断题(2分)A、对B、错15、”以剖视图表示内、外螺纹连接时，其旋合部分应按内螺纹的画法绘制。
判断题(2分)A、对B、错16、”锥度符号的方向必须与所标锥度方向一致。
判断题(2分)A、对B、错17、”移出断面必须配置在剖切平面的延长线上。
判断题(2分)A、对B、错18、”内、外结构均需表达的对称机件或基本对称机件可采用全剖视图。
判断题(2分)A、对B、错19、”断面图的轮廓线用粗实线画出。
判断题(2分)A、对B、错20、”假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。
电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（。

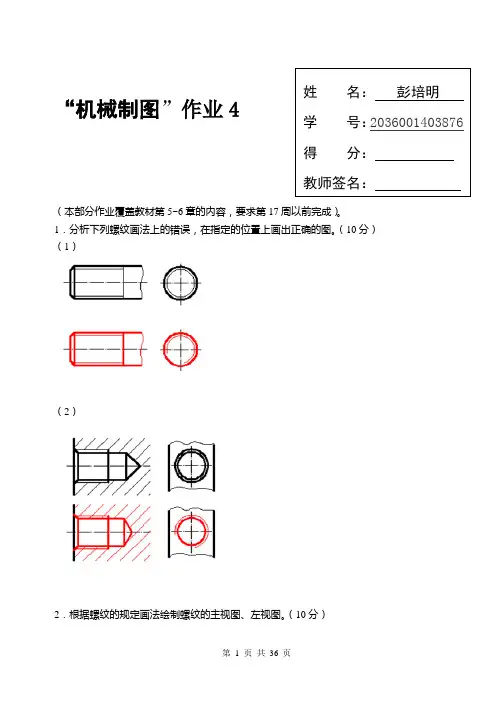

姓名：彭培明学号：2036001403876得分：教师签名：“机械制图”作业4（本部分作业覆盖教材第5~6章的内容，要求第17周以前完成）。
1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。
（10分）（1）（2）2．根据螺纹的规定画法绘制螺纹的主视图、左视图。
（10分）(1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。
(2）内螺纹的大径为M16，钻孔深度为30,螺纹长223．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。
（20分）(1)粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20，倒角C 2.5。
螺纹大径20中径18.376螺纹小径17.294螺距 2.5导程 2.5(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H，中等旋合长度，左旋。
孔深30，螺纹长22,倒角C1。
(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。
右旋，螺纹长18，倒角C2。
4．已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。
（10分）D=m(z+2)=3×（20+2）=66（mm）d=mz=3×20=60(mm)h1=m=3(mm)h2=1.25m=1.25×3=3.75(mm)5. 选择正确的尺寸注法。
（10分）6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。
（10分）7. 表面粗糙度注写。
（20分）（1）找出表面粗糙度标注的错误，并将正确的标注在下图中。
（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。
D:12.5A:3.2C:6.3B:3.28. 解释配合代号的含义，并查出极限偏差数值．标注在零件图。
（10分）1,28,孔，H7，间隙2:-0.007，-0.020，+0.021，03：φ22H6/k5, φ22,孔，孔IT6级，轴IT5级，过盈4：+0.013，0，+0.015，+0.002。
姓名：学号：得分：教师签名：“机械制图”作业4（本部分作业覆盖教材第5~6章的内容，要求第17周以前完成）。
1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。
（10分）（1）（2）第 1 页共36 页82．根据螺纹的规定画法绘制螺纹的主视图、左视图。
（10分） (1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。
(2）内螺纹的大径为M16，钻孔深度为30,螺纹长223．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。
（20分）(1)粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20，倒角C 2.5。
(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H，中等旋合长度，左旋。
孔深30，螺纹长22,倒角C1。
M16╳1-6H LH(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。
右旋，螺纹长18，倒角C2。
84．已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。
（10分）5. 选择正确的尺寸注法。
（10分）（a ）(c) (e) (g) (i)6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。
（10分）答案：（具体标注尺寸请从打印出来的图中量取，答案中仅为参考尺寸，答案中尺寸为缩放为A4纸后打印出来的尺寸，实际纸张大小为B5）887. 表面粗糙度注写。
（20分）（1）找出表面粗糙度标注的错误，并将正确的标注在下图中。
（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。
答案：（具体标注尺寸请从打印出来的图中量取，答案中仅为参考尺寸，答案中尺寸为缩放为A4纸后打印出来的尺寸，实际纸张大小为B5）88. 解释配合代号的含义，并查出极限偏差数值．标注在零件图。
