2017年蓝星电大机械制图形成性考核册作业1--4答案

电大机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识及技能及投影法基本知识。

这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。

1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。

绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。

请辅导教师示范用两个三角板配合画平行线过程。

2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。

（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。

本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、及R10相切的水平直线和45°直线；3）画R22圆弧先要根据其及R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8及R5圆弧的圆心再画圆弧。

下图画图思路及上相同。

5．将下图以2：1的比例画在A3图纸上，图名：几何作图。

（10分）[讲评]画图思路同4题。

6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。

（10分）[讲评]画图思路同4题。

用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。

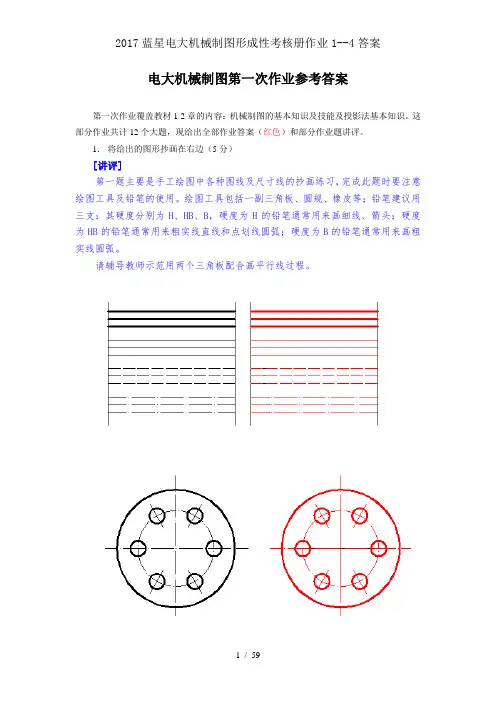

电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。

这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。

1．将给出的图形抄画在右边（5分）
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。

绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。

请辅导教师示范用两个三角板配合画平行线过程。

2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（5分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（。

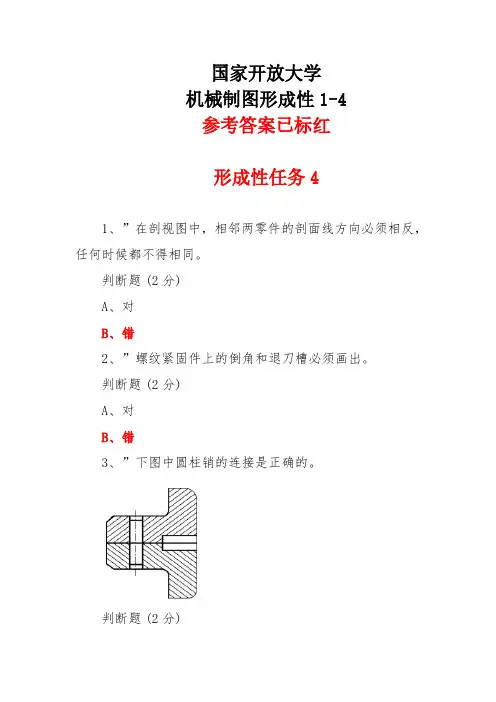

国家开放大学机械制图形成性1-4参考答案已标红形成性任务41、”在剖视图中，相邻两零件的剖面线方向必须相反，任何时候都不得相同。

判断题(2分)A、对B、错2、”螺纹紧固件上的倒角和退刀槽必须画出。

判断题(2分)A、对B、错3、”下图中圆柱销的连接是正确的。

判断题(2分)A、对B、错4、”在装配图中，零件序号应标注在视图的外面，并按顺时针或逆时针方向顺序排列。

判断题(2分)A、对B、错5、”装配图中编写序号的指引线相互可以相交。

判断题(2分)A、对B、错6、”螺柱连接中旋入端的螺纹终止线不能与结合面平齐，而应在结合面之上。

判断题(2分)A、对B、错7、”装配图不是制造零件的直接依据。

判断题(2分)A、对B、错8、”装配图中当标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。

判断题(2分)A、对B、错9、”在装配图中，零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。

判断题(2分)A、对B、错10、”装配图中明细栏中零件的序号自上而下。

判断题(2分)A、对B、错11、”在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可另外单独画出该零件的某一视图。

判断题(2分)A、对B、错12、”装配图中可以粗实线表示链传动中的链。

判断题(2分)A、对B、错13、”当被连接零件均为薄件时，可采用双头螺柱连接。

判断题(2分)A、对B、错14、”一张完整的装配图包括以下几项基本内容:一组视图，完整的尺寸，必要的技术要求，标题栏、零件序号和明细栏。

判断题(2分)A、对B、错15、”键连接主视图中，键被剖切平面横向剖切，按不剖处理，为了表示键在轴上的装配情况，采取了局部剖视。

判断题(2分)A、对B、错16、”下图关于钩头楔键的连接画法是正确的。

判断题(2分)A、对B、错17、”在装配图中，当某些零件遮住了需要表达的结构和装配关系时，可假想沿某些零件的结合面剖切或假想将某些零件拆卸后绘制。

判断题(2分)A、对B、错18、”装配图中明细栏画在装配图右下角标题栏的上方，明细栏中零件的序号自上而下。

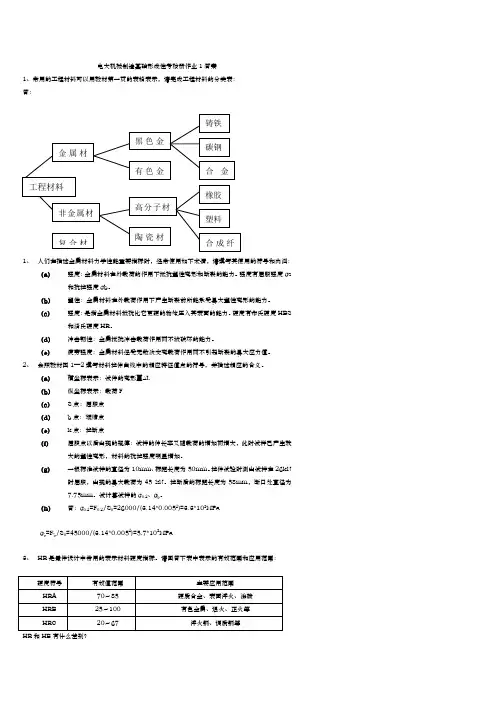

电大机械制造基础形成性考核册作业1答案1、常用的工程材料可以用教材第一页的表格表示，请完成工程材料的分类表：答：1、 人们在描述金属材料力学性能重要指标时，经常使用如下术语，请填写其使用的符号和内涵：（a ） 强度：金属材料在外载荷的作用下抵抗塑性变形和断裂的能力。

强度有屈服强度σs和抗拉强度σb。

（b ）塑性：金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力。

（c ） 强度：是指金属材料抵抗比它更硬的物体压入其表面的能力。

硬度有布氏硬度HBS和洛氏硬度HR 。

（d ）冲击韧性：金属抵抗冲击载荷作用而不被破坏的能力。

（e ） 疲劳强度：金属材料经受无数次交变载荷作用而不引起断裂的最大应力值。

2、 参照教材图1—2填写材料拉伸曲线中的相应特征值点的符号，并描述相应的含义。

（a ）横坐标表示：试件的变形量ΔL （b ）纵坐标表示：载荷F （c ）S 点：屈服点 （d ）b 点：颈缩点 （e ）k 点：拉断点 （f ） 屈服点以后出现的规律：试样的伸长率又随载荷的增加而增大，此时试样已产生较大的塑性变形，材料的抗拉强度明显增加。

（g ） 一根标准试样的直径为10mm 、标距长度为50mm 。

拉伸试验时测出试样在26kN时屈服，出现的最大载荷为45 kN 。

拉断后的标距长度为58mm ，断口处直径为7.75mm 。

试计算试样的σ0.2、σb 。

（h ） 答：σ0.2=F 0.2/S 0=26000/(3.14*0.0052)=3.3*108MPaσb =F b /S 0=45000/(3.14*0.0052)=5.7*108MPa3、 HR 是零件设计中常用的表示材料硬度指标。

请回答下表中表示的有效范围和应用范围：HR 和HB 有什么差别？答：两种都是测试硬度的标准，区别在于测量方法不同。

两种硬度标准根本性区别在于：布氏和洛氏测量的对象不同。

布氏测量低硬度的材料，洛氏测量高硬度的材料。

6、参照教材1-7图补充如下Fe-Fe3C相图缺少的内容（标注相应的数据和材料相符号），思考每个线条和线条包容区域内金属相符号的特点（a.）.AC线为：合金的液相线（b.）.Acm线为：碳在奥氏体中的溶解限度线（c.）.AC3线为：奥氏体中开始析出铁素体或铁素体全部溶入奥氏体的转变线（d.）.A表示：奥氏体相（e.）.F表示：铁素体相（f.）.P表示：珠光体相（g.）.Ld表示：液相（h.）.FeC表示：渗碳体相3（i.）.含碳0.77％为：都是奥氏体（j.）.导致过共析钢中材料脆性很高的主要原因是：若加热到略高于AC1温度时，珠光体完全转变成奥氏体，并又少量的渗碳体溶入奥氏体。

电大机械制造基础形成性考核册作业4答案1、举例说明生产纲领在生产活动中的作用，说明划分生产类型的规律。

答：产品的年生产纲领是指企业在计划期内应当生产的产品产量和进度计划。

在计算出零件的生产纲领以后，即可根据生产纲领的大小，确定相应的生产类型。

2、何谓机床夹具?夹具有哪些作用?答：在机械加工中，为了保证工件加工精度，使之占有确定位置以接受加工或检测的工艺装备统称为机床夹具，简称夹具。

作用：1）保证产品加工精度，稳定产品质量。

2）提高生产效率，降低加工成本。

3）改善工人的劳动条件。

4）扩大机床的工艺范围。

3、机床夹具有哪几个组成部分？各起何作用？答：机床夹具大致可以分为6部分。

1）定位部分：用以确定工件在夹具中的正确位置。

2）夹紧元件：用以夹紧工件，确保工件在加工过程中不因外力作用而破坏其定位精度。

3）导向、对刀元件：用以引导刀具或确定刀具与被加工工件加工表面间正确位置。

4）连接元件：用以确定并固定夹具本身在机床的工作台或主轴上的位置。

5）夹具体：用以连接或固定夹具上各元件使之成为一个整体。

6）其他装置和元件。

4、工件夹紧的基本要求是什么？答：1）夹紧既不应破坏工件的定位，又要有足够的夹紧力，同时又不应产生过大的夹紧变形，不允许产生振动和损伤工件表面。

2）夹紧动作迅速，操作方便、安全省力。

3）手动夹紧机构要有可靠的自锁性；机动夹紧装置要统筹考虑其自锁性和稳定的原动力。

4）结构应尽量简单紧凑，工艺性要好。

5、什么叫“六点定位原则”?什么是欠定位?过定位?答：夹具用合理分布的六个支承点限制工件的六个自由度，即用一个支承点限制工件的一个自由度的方法，使工件在夹具中的位置完全确定，这就是六点定位原理。

根据工件的加工要求，应该限制的自由度没有完全被限制的定位，称为欠定位。

同一个自由度被几个支承点重复限制的情况，称为过定位（也称为重复定位、超定位）6、什么是粗基准？如何选择粗基准？答：采用毛坯上未经加工的表面来定位，这种定位基准称为粗基准。

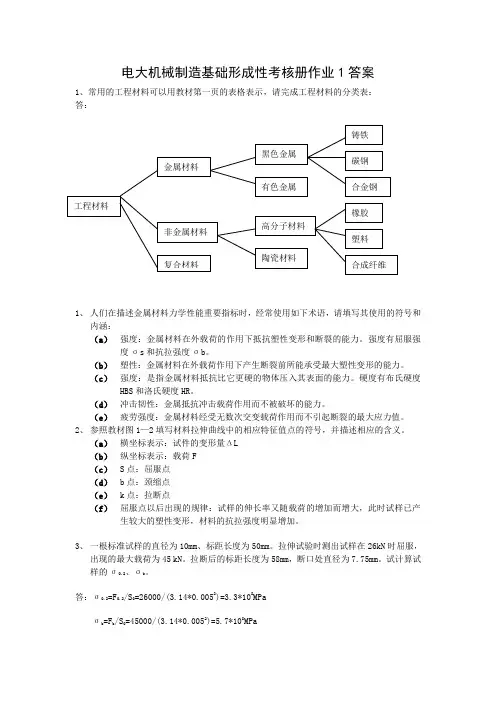

电大机械制造基础形成性考核册作业1答案1、常用的工程材料可以用教材第一页的表格表示，请完成工程材料的分类表：答：1、人们在描述金属材料力学性能重要指标时，经常使用如下术语，请填写其使用的符号和内涵：（a）强度：金属材料在外载荷的作用下抵抗塑性变形和断裂的能力。

强度有屈服强度σs和抗拉强度σb。

（b）塑性：金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力。

（c）强度：是指金属材料抵抗比它更硬的物体压入其表面的能力。

硬度有布氏硬度HBS和洛氏硬度HR。

（d）冲击韧性：金属抵抗冲击载荷作用而不被破坏的能力。

（e）疲劳强度：金属材料经受无数次交变载荷作用而不引起断裂的最大应力值。

2、参照教材图1—2填写材料拉伸曲线中的相应特征值点的符号，并描述相应的含义。

（a）横坐标表示：试件的变形量ΔL（b）纵坐标表示：载荷F（c）S点：屈服点（d）b点：颈缩点（e）k点：拉断点（f）屈服点以后出现的规律：试样的伸长率又随载荷的增加而增大，此时试样已产生较大的塑性变形，材料的抗拉强度明显增加。

3、一根标准试样的直径为10mm、标距长度为50mm。

拉伸试验时测出试样在26kN时屈服，出现的最大载荷为45 kN。

拉断后的标距长度为58mm，断口处直径为7.75mm。

试计算试样的σ0.2、σb。

答：σ0.2=F0.2/S0=26000/(3.14*0.0052)=3.3*108MPaσb=F b/S0=45000/(3.14*0.0052)=5.7*108MPa4、HR是零件设计中常用的表示材料硬度指标。

请回答下表中表示的有效范围和应用范围：HR和HB有什么差别？答：两种都是测试硬度的标准，区别在于测量方法不同。

两种硬度标准根本性区别在于：布氏和洛氏测量的对象不同。

布氏测量低硬度的材料，洛氏测量高硬度的材料。

6、参照教材1-7图补充如下Fe-Fe3C相图缺少的内容（标注相应的数据和材料相符号），思考每个线条和线条包容区域内金属相符号的特点参考上图回答以下问题：：（a.）. AC线为：合金的液相线（b.）. Acm线为：碳在奥氏体中的溶解限度线（c.）. AC3线为：奥氏体中开始析出铁素体或铁素体全部溶入奥氏体的转变线（d.）. A表示：奥氏体相（e.）. F表示：铁素体相（f.）. P表示：珠光体相（g.）. Ld表示：液相（h.）. Fe3C表示：渗碳体相（i.）. 含碳0.77％为：都是奥氏体（j.）. 导致过共析钢中材料脆性很高的主要原因是：若加热到略高于AC1温度时，珠光体完全转变成奥氏体，并又少量的渗碳体溶入奥氏体。

和回答
两大类。

题目14
焊芯
电焊条由回答
药皮
和回答
两部分组成。

二、是非判断题（每题1分，共42分）
题目15
冲击韧性值随温度的降低而增加。

正确的答案是“错”。

题目16
抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。

正确的答案是“对”。

题目17
硬度是指金属材料抵抗其他物体压入其表面的能力。

正确的答案是“错”。

题目18
金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。

正确的答案是“对”。

题目19
冲击韧性值随温度的降低而减小。

正确的答案是“对”。

题目20
强度越高，塑性变形抗力越大，硬度值也越高。

正确的答案是“对”。

题目21
正确
屈服强度是表示金属材料抵抗微量弹性变形的能力。

正确的答案是“错”。

题目22
冲击韧性值愈大，材料的韧性愈好。

正确的答案是“对”。

题目23
硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。

正确的答案是“对”。

题目24
通常材料的力学性能是选材的主要指标。

正确的答案是“对”。

题目25
一般来说，材料的硬度越高，耐磨性越好。

正确的答案是“对”。

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过考试说明：2017年秋期电大把《机械制图》纳入到机考（网考）平台进行上机考试，针对这个平台，本人汇总了该科所有的题，形成一个完整的题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具（CTRL+F），把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他机考网核及教学考一体化答案，敬请查看。

一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。

B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1 （1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。

电大机械制图作业1--4答案机械制图是一门网核课程，未完成网上作业的学生将没有平时成绩。

要完成作业，首先需要登录XXX网站形考任务1要求学生在线下完成作图题，然后将制作好的图照片上传到相应题的下面。

完成此作业需要掌握机械制图的基本知识与技能及投影法基本知识。

共有12个大题，其中第一题是手工绘图中各种图线及尺寸线的抄画练。

完成此题需要注意绘图工具及铅笔的使用。

建议使用三支铅笔：硬度分别为H、HB、B，分别用于画细线、粗实线直线和点划线圆弧、粗实线圆弧。

同时，辅导教师可以示范用两个三角板配合画平行线过程。

其他题目包括分析图形特点并注出尺寸、注出狭小部位的尺寸、注出各圆的直径、改正尺寸标注错误、用1：1比例在指定位置画出平面图形，并标注尺寸等。

完成这些题目需要学生掌握平面图形分析和绘制技巧。

例如，在画平面图形时，需要先分析平面图形的几何要求、基准要素、已知线段、中间线段和连接线段等。

题目4已知组合体的三个投影，求其真实形状（5分）1）图2-8是题目，图2-9是对应答案。

图2-8图2-9讲评]此类题是反求立体的练题。

在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图，并通过三个投影的共同点来确定立体的真实形状。

分析立体：本题基本体是正方体，正方体在三个投影面上都具有积聚性，它被一个正平面和一个侧平面截割，被正平面截割的截交线形状为正方形，被侧平面截割的截交线形状为矩形。

作图步骤：1）根据三个投影画出正方体的基本形状，如图2-10所示；2）根据正面和侧面投影的共同点确定正平面和侧平面的位置关系，如图2-11中兰线所示；3）在正面和侧面投影中分别画出正平面和侧平面的截交线，如图2-11中品红线所示；4）根据三个投影的共同点确定正方体的真实形状，如图2-9所示。

第15页共54页图2-10图2-11题目5已知组合体的三个投影，求其体积（5分）1）图2-12是题目，图2-13是对应答案。

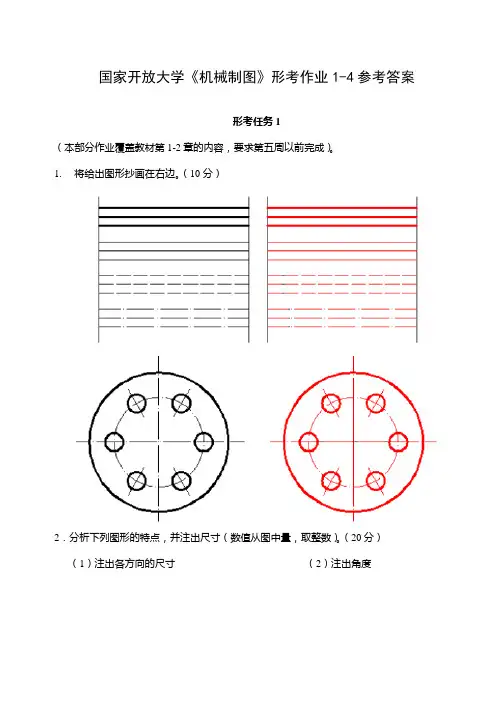

国家开放大学《机械制图》形考作业1-4参考答案形考任务1（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成）。

1.将给出图形抄画在右边。

（10分）2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（20分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸。

（10分）4．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。

（20分）5．在视图中标出直线AB和CD的第三面投影，并填写它们对投影面的相对位置。

（20分）c(d) 铅垂线α"正平线4α"b"dc一般位置直线水平线6．在视图中标出平面P和Q的第三投影，并判断它们对投影面的相对位置。

（20分）p" q"正面面铅垂面铅垂面qpˊ侧垂面形考任务2（本部分作业覆盖教材第3章的内容，要求第11周以前完成）。

1.已知切割体的两个投影，求作第三个投影。

（20分）（1）（2）（3）（4）2．已知切割曲面立体的两个投影，求作第三个投影。

（不可见线画虚线）。

（20分）（1）（2）3．已知相贯体的两个投影，用近似画法求作第三个投影。

（不可见线画虚线）。

（20分）（1）（2）4.补全复杂组合体投影图上所缺的图线。

（20分）（1）（2）（3）5. 根据两投影求第三投影。

（20分）(1)(2)形考任务3（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。

1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（10分）2．作A向斜视图（倾斜和转正）及B向局部视图。

（10分）3．将物体的主视图取全剖视，补画左视图并取半剖视。

（20分）（1）（2）4．将物体的主、俯视图改画成局部剖视图。

（10分）5．用两相交的剖切平面剖切的方法画全剖视图。

（10分）6．用平行的剖切平面剖切的方法，画全剖视图。

（10分）7．画出指定位置的移出断面图。

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过考试说明：2017年秋期电大把《机械制图》纳入到机考（网考）平台进行上机考试，针对这个平台，本人汇总了该科所有的题，形成一个完整的题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具（CTRL+F），把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他机考网核及教学考一体化答案，敬请查看。

一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。

B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1 （1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。

电大机械制图作业1（）4答案广播电视大学第一次机械制图作业参考答案第一个作业包括教科书第1-2章的内容:机械制图的基本知识和技能以及投影法的基本知识。

家庭作业的这一部分由12个大问题组成。

现在我们给出所有的答案(红色)和一些评论。

1.复制并在右边画出给定的图形(5分)[评论]第一个问题主要是手工绘图中各种画线和尺寸线的临摹和绘图练习。

完成这道题时，应该注意绘图工具和铅笔的使用。

绘图工具包括一套三角板、圆规、橡皮等。

推荐使用三支铅笔:H、HB和B，H通常用来画细线和箭头。

HB硬度的铅笔通常用于粗实线、直线和虚线弧。

硬度为B的铅笔通常用来画粗实线。

请指导老师演示用两个三角形板画平行线的过程。

第1页，共48页2.分析下列图形的特征，并注意尺寸(数值从图形中测量，取整数)。

(5点)(1)注意所有方向的尺寸(2)注意角度(3)注意狭窄部分的尺寸(第2页，共48页4)注意每个圆的直径3.尺寸误差修正:在下图中标记正确的尺寸(5点)4.在指定位置用1: 1的比例画一个平面图，并标出尺寸。

(5分)[评论]绘制平面图形时，通常需要先分析平面图形。

平面图形由那些几何要求组成。

什么是分析标准？分析那些是已知的线段，那些是中间线段，那些是连接线段。

画这个题目的想法:1)绘制φ12水平垂直中心线和R22水平中心线；2)画φ12圆，R48，R10圆弧，与R10相切的水平直线和45°直线；3)画R22圆弧时，首先根据R22圆弧与内接R48的关系，确定R22水平方向的圆R22圆弧只能在心脏位置后绘制；(4)绘制R8弧和R5弧，首先根据相邻线段两侧的关系确定R8弧和R5弧在圆心画一个弧。

第3页，共48页下图和上图一样。

5.在A3图纸上以2: 1的比例绘制下图。

图形名称为几何图形。

(10分)[评论]绘画的想法和4个问题一样。

第4页，共48页6.使用AutoCAD软件绘制下图，并以2: 1的比例打印出来。

图形名称是几何图形。

电大机械制图第一次作业参考答案时间：2021.03.03 创作：欧阳学第一次作业覆盖教材12章的内容：机械制图的基本知识与技能及投影法基本知识。

这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。

1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。

绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。

请辅导教师示范用两个三角板配合画平行线过程。

2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（5分）（1）注出各方向的尺寸（2）注出角度（??）注出狭小部位的尺寸（??）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（??分）4．用：比例在指定位置画出平面图形，并标注尺寸。

（??分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。

本题作图思路：1）画φ水平竖直中心线，R 水平中心线；2）画φ圆、R????、R 圆弧、与R相切的水平直线和????°直线；3）画R 圆弧????????先要根据其与R????内切的关系确定出R 水平方向的圆心位置后才能画R 圆弧；4）画R??、R??圆弧??????先根据其相邻线段两侧的关系确定出R??与R??圆弧的圆心再画圆弧。

下图画图思路与上相同。

5．将下图以2：1的比例画在A3图纸上，图名：几何作图。

（10分）[讲评]画图思路同4题。

6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。

（10分）[讲评]画图思路同4题。

用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
